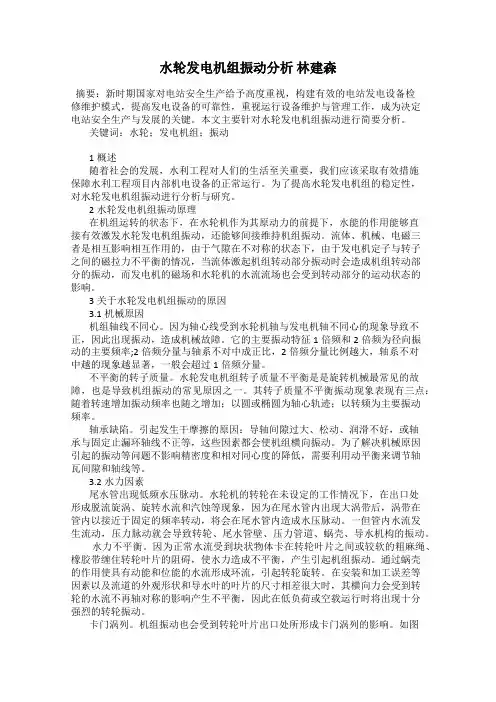

水轮发电机组振动分析林建森
发表时间：2017-11-06T13:54:35.427Z 来源：《电力设备》2017年第18期作者：林建森
[导读] 摘要：新时期国家对电站安全生产给予高度重视，构建有效的电站发电设备检修维护模式，提高发电设备的可靠性，重视运行设备维护与管理工作，成为决定电站安全生产与发展的关键。本文主要针对水轮发电机组振动进行简要分析。
（福建省金湖电力有限责任公司福建省三明市 354300）
摘要：新时期国家对电站安全生产给予高度重视，构建有效的电站发电设备检修维护模式，提高发电设备的可靠性，重视运行设备维护与管理工作，成为决定电站安全生产与发展的关键。本文主要针对水轮发电机组振动进行简要分析。
关键词：水轮；发电机组；振动
1概述
随着社会的发展，水利工程对人们的生活至关重要，我们应该采取有效措施保障水利工程项目内部机电设备的正常运行。为了提高水轮发电机组的稳定性，对水轮发电机组振动进行分析与研究。
2水轮发电机组振动原理
在机组运转的状态下，在水轮机作为其原动力的前提下，水能的作用能够直接有效激发水轮发电机组振动，还能够间接维持机组振动。流体、机械、电磁三者是相互影响相互作用的，由于气隙在不对称的状态下，由于发电机定子与转子之间的磁拉力不平衡的情况，当流体激起机组转动部分振动时会造成机组转动部分的振动，而发电机的磁场和水轮机的水流流场也会受到转动部分的运动状态的影响。
3关于水轮发电机组振动的原因
3.1机械原因
机组轴线不同心。因为轴心线受到水轮机轴与发电机轴不同心的现象导致不正，因此出现振动，造成机械故障。它的主要振动特征1倍频和2倍频为径向振动的主要频率;2倍频分量与轴系不对中成正比，2倍频分量比例越大，轴系不对中越的现象越显著，一般会超过1倍频分量。
不平衡的转子质量。水轮发电机组转子质量不平衡是是旋转机械最常见的故障，也是导致机组振动的常见原因之一。其转子质量不平衡振动现象表现有三点：随着转速增加振动频率也随之增加；以圆或椭圆为轴心轨迹；以转频为主要振动频率。
轴承缺陷。引起发生干摩擦的原因：导轴间隙过大、松动、润滑不好，或轴承与固定止漏环轴线不正等，这些因素都会使机组横向振动。为了解决机械原因引起的振动等问题不影响精密度和相对同心度的降低，需要利用动平衡来调节轴瓦间隙和轴线等。
3.2水力因素
尾水管出现低频水压脉动。水轮机的转轮在未设定的工作情况下，在出口处形成脱流旋涡、旋转水流和汽蚀等现象，因为在尾水管内出现大涡带后，涡带在管内以接近于固定的频率转动，将会在尾水管内造成水压脉动。一但管内水流发生流动，压力脉动就会导致转轮、尾水管壁、压力管道、蜗壳、导水机构的振动。
水力不平衡。因为正常水流受到块状物体卡在转轮叶片之间或较软的粗麻绳、橡胶带缠住转轮叶片的阻碍，使水力造成不平衡，产生引起机组振动。通过蜗壳的作用使具有动能和位能的水流形成环流，引起转轮旋转。在安装和加工误差等因素以及流道的外观形状和导水叶的叶片的尺寸相差很大时，其横向力会受到转轮的水流不再轴对称的影响产生不平衡，因此在低负荷或空载运行时将出现十分强烈的转轮振动。
卡门涡列。机组振动也会受到转轮叶片出口处所形成卡门涡列的影响。如图1所示，卡门涡列与翼型的尾部形状以及流体的速度有密切关系，所以卡门涡列的振动幅度越大，表示其流量越大。
空腔汽蚀。设计时要保证在最优工况区及附近不发生严重汽蚀，因为水轮机汽蚀与水轮机运行条件有密切联系。然而机组运行中，当系统要求在偏离最优工况区运行时，使转轮的出流条件发生极大变化，机组振动受到汽蚀在不同程度上加严重增加的影响。它的振动有三个特征：尾水管压力脉动大、尾水管进人孔门处噪声大、机组在某负荷工况下振动大，其振频为高频。
3.3电气因素
定子铁心叠片出现松动。在定子铁心叠加安装时，由于铁心压紧螺杆将会出现一定的紧靠力，然而长时间工作中，因为振动和温度的变化，铁心松动会受到螺杆压紧时出现的一些塑形变形而紧靠力降低或者螺母稍微松动以及铁心冲片出现绝缘老化收缩的情况的影响。铁心松动会造成振动，同时振动也会加快铁心松动。其振动频率是100赫兹。
气隙不均匀。电力和机械力的结合点是气隙，发电机组振动会受到发电机定转子间气息不均匀在定子上产生单边磁拉力的影响。在发电机转子有摆度或不圆时，就会有不均匀的空气间隙产生，因此会产生磁拉力在单边不平衡的现象，同时转子的旋转会引起空气间隙沿着圆周做周期性移动，出现的单边不平衡磁拉力将会引起机组振动。它的振动特点：振幅随发电机出力以及励磁电流的增加而增加，振动频率为转频。
定子绕组固定结构松动。把定子线棒用槽楔固定在槽中，有时线棒出现槽楔脱落，齿端铁片断裂的现象，是因为在长时间运行中，因为振动不断地摩擦，槽楔一般会容易松动，线棒将会出现压不紧的情况。
