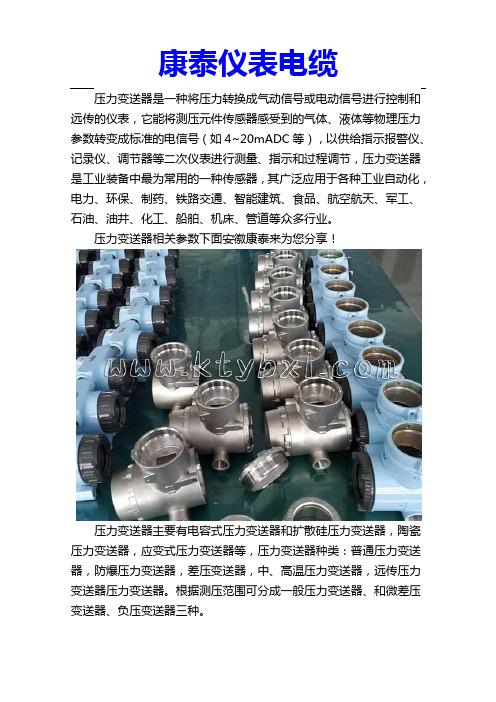

压力变送器基本参数及释义
一、压力传感器
能感受规定的被测量流体压强值，并按照一定的规律转换成可用输出信号的器件或装置。通常由敏感元件和转换元件组成。当输出为规定的标准信号时，则一般称压力变送器。
二、压力类型
绝对压力：参照压力为真空时所测量的压力值为绝对压，通常简称绝压。
表压：参照压力为当地的大气压力时，所测量的压力值为表压。表压力为正时简称压力，表压力为负时称负压力或真空度。负压力的绝对值越大，即绝对压力越小，则真空度越大。
差压：传感器或变送器两端都感受到被测压力时，两端压力之差称差压。
三、压力传感器的特性参数
测量范围：在允许误差限内被测量值的范围称为测量范围。
上限值：测量范围的最高值称为测量范围的上限值。
下限值：测量范围的最低值称为测量范围的下限值。
量程：测量范围的上限值和下限值的代数差就是量程。
精度：被测量的测量结果与真值间的一致程度。
非线性：
重复性：相同测量条件下，对同一被测量进行连续多次测量所得结果之间的一致性。
蠕变：当被测量及其所有环境条件保持恒定时，在规定时间内输出量的变化。
迟滞：在规定的范围内，当被测量值增加或减少时，输出中出现的最大差值。
激励：为使传感器正常工作而施加的外部能量。一般是电压或电流。施加的电压或电流不同，传感器的输出值等参数也不同，所以有的参数，如零点输出，上限值输出、漂移等参数要在规定的激励条件下测量。
零点漂移：零点漂移是指在规定的时间间隔及标准条件下，零点输出值的变化。由于周围环境温度变化引起的零点漂移称为热零点漂移。
过载：通常是指能够加在传感器或变送器上不致引起性能永久性变化的被测量的最大值。
稳定性：传感器或变送器在规定的条件下储存、试验或使用，经历规定的时间后，仍能保持原来特性参数的能力。
可靠性：指传感器或变送器在规定的条件下和规定的时间内完成所需功能的能力。
工作温度：指变送器能够达到各项技术指标和功能的环境温度范围。
储存温度：指变送器在不加电工作状态下的长期储存不损坏的温度范围。
2、典型故障的处理方法 2.1 对测量超限的处理方法通过研究分析，发现此类故障通常与以下因素有关：① 仪表操作使用不当以抚顺石油一厂酮苯装置 C-101液位控制系统(LICA-1201)为例，如图1所示，由于仪表始终在高液位(100%以上)运行，或仪表始终在低液位(5%以下)运行，都有可能使仪表指示为超限。因此，要求工艺操作人员应能根据工艺流程及工艺控制要求正确判断出是仪表故障还是工艺操作不当。所以，需要工艺人员和仪表维护人员密切配合，保证工艺介质在仪表所能测量范围内，避免使操作人员误认为仪表故障。 图1 C-101 液位控制系统工艺图②仪表量程选择不当在对该厂酮苯装置中EJA 智能双法兰变送器测量量程检查时，均发现变送器量程存在设计计算错误，如对LICA-1201等变送器在DCS工程师站上检查它们的量程时，发现双法兰量程无迁移，这是造成仪表测量不准及超限的重要原因，如图2所示。 图2 塔101 量程计算参数图原设计采用量程为0~19.71kPa，无量程迁移，因此测量结果在仪表量程之外，出现测量超限情况。实际上对此台仪表应按下面的方法进行量程计算：已知：仪表可测范围，介质比重，毛细管硅油比重。求仪表量程。求解方法：仪表的量程是指当液位由最低升到最高时，液面计上所受的压力，故量程为：当液面最低时，液面计正、负压室的受力为：液面计迁移量为： =-2.65=-2.65×1.07×9.81 =-27.82kPa P+>P-，故为负迁移。按上述计算修改量程后，仪表运行即正常。因此，只有按正确的计算方法及引用迁移量来进行计算才能保证仪表量程的准确。 2.2 安全柵不配套造成仪表无输出及测量不准由于智能变送器要求使用与之配套的安全柵，当用了未取得与智能变送器配套许可证的安全柵后，大部分都会出现这样那样的问题，其主要故障有：①安全柵电
3051压力变送器的常见故障及排除 3051压力变送器广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介 绍一些常用变送器的常见故障及排除方法。 压力变送器的常见故障及排除 1)压力上去，变送器输出上不去加压变送器输出不变化，再加压变送器输出突然变化，泄 压变送器零位回不去。 这种情况应检查压力接口是否漏气或者被堵住，在检查接线方式和电源，如果正常再察看传感器零位是否有输出，或者进行简单加压看输出是否变化，有变化证明传感器没有损坏，如果无变化传感器即已经损坏。最后在考虑还可能是仪表损坏，或者整个系统的其他环节的问题。 2)3051压力变送器输出信号不稳 出现这种情况应考虑A.压力源本身是一个不稳定的压力B.仪表或压力传感器抗干扰能力不强C.传感器接线不牢D.传感器本身振动很厉害E.传感器故障 3)加压变送器输出不变化，再加压变送器输出突然变化，泄压变送器零位回不去,检查传感器器密封圈，一般是因为密封圈规格原因(太软或太厚)，传感器拧紧时，密封圈被压缩到传感器引压口里面堵塞传感器，加压时压力介质进不去，但是压力很大时突然冲开密封圈，压力传感器受到压力而变化，而压力再次降低时，密封圈又回位堵住引压口，残存的压力释放不出，因此传感器零位又下不来。排除此原因方法是将传感器卸下看零位是否正常，如果正常更换密 封圈再试。 4)3051压力变送器接电无输出 a)接错线(仪表和传感器都要检查) b)导线本身的断路或短路 c)电源无输出或电源不匹配 d)仪表损坏或仪表不匹配 e)传感器损坏 5)3051压力变送器的误差 确认正常误差范围的方法：计算出压力表的误差值例如：压力表量程为30bar，精度1.5%，最小刻度为0.2bar 正常的误差为：30bar*1.5%+ 0.2*0.5(视觉误差)=0. 55bar 压力变送器的误 差值。 总体来说对3051压力变送器在使用过程中出现的一些故障分析和处理主要由以下几种方 法。 a)替换法：准备一块正常使用的3051压力变送器直接替换怀疑有故障的这样可以简单快捷 的判定是3051压力变送器本身的故障还是管路或其他设备的故障。 b)断路法：将怀疑有故障的部分与其它部分分开来，查看故障是否消失，如果消失，则确定故障所在，否则可进行下一步查找，如：智能差压变送器不能正常Hart远程通讯，可将电源从仪表本体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加 约2kHz的电磁信号而干扰通讯。 c)短路检测：在保证安全的情况下，将相关部分回路直接短接，如：差变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到差压变送器双侧，观察变送器输出， 以判断导压管路的堵、漏的连通性。
第三章压力检测仪表 压力是工业生产过程中重要工艺参数之一。许多工艺过程只有在一定的压力条件下进行，才能取得预期的效果；压力的监控也是安全生产的保证。压力的检测和控制是保证工业生产过程经济性和安全性的重要环节。压力测量仪表还广泛地应用于流量和液位测量方面。 1．压力概念和单位 压力概念：在工程上，“压力”定义为垂直均匀地作用于单位面积上的力，通常用P表示，对应于物理学中的压强。 单位：国际标准单位为帕斯卡，简称为帕，符号为Pa，加上词头又有千帕、兆帕等，我国规定帕斯卡为压力的法定单位。目前，工程技术中仍常用的单位还有工程大气压、物理大气压、巴、毫米水柱、毫米汞柱等。 在工程上，压力有几种不同的表示方法，并且有相应的测量仪表。 (1)绝对压力被测介质作用在容器表面积上的全部压力称为绝对压力。用来测量绝对压力的仪表， 称为绝对压力表。
(2)大气压力由地球表面空气柱重量形成的压力，称为大气压力。它随地理纬度、海拔高度及气象 条件而变化，其值用气压计测定。 (3)表压力通常压力测量仪表是处于大气之中，则其测得的压力值等于绝对压力和大气压力之差， 称为表压力。一般地说，常用的压力测量仪表测得的压力值均是表压力。 (4)真空度当绝对压力小于大气压力时，表压力为负值(负压力)，其绝对值称为真空度，用来测量真 空度的仪表称为真空表。 (5)差压设备中两处的压力之差简称为差压。生产过程中有时直接以差压作为工艺参数，差压测量 还可作为流量和物位测量的间接手段。 压力检测的主要方法及分类： 根据不同工作原理，主要的压力检测方法及分类有如下几种。 （1）重力平衡方法 液柱式压力计基于液体静力学原理。被测压力与一定高度的工作液体产生的重力相平衡，将被测压力转换为液柱高度来测量，其典型仪表是U形管压力计。这类压力计的特点是结构简单、读数直观、价格低廉，但—般为就地测量，信号不能远传；可以测量压力、负压和压差；适合于低压测量，测量上限不超过0.1～0.2 Mpa；精确度通常为0.02%～±0.15%。高精度的液柱式压力计可用作基准器。 负荷式压力计基于重力平衡原理。其主要型式为活塞式压力计。被测压力与活塞以及加于活塞上的砝码的重量相平衡，将被测压力转换为平衡重物的重量来测量。这类压力计测量范围宽、精确度高(可达±0.01%、性能稳定可靠，可以测正压、负压和绝对压力，多用作压力校验仪表。单活塞压力计测量范围达0.04～2500MPa，此外还有测量低压和微压的其他类型的负荷式压力计。 (2)机械力平衡方法 这种方法是将被测压力经变换元件转换成一个集中力，用外力与之平衡，通过测量平衡时的外力可以测知被测压力。力平衡式仪表可以达到较高精度，但是结构复杂。这种类型的压力、差压变送器在电动组合仪表和气动组合仪表系列中有较多应用。
压力表工作原理及结构 用来测量气体或液体压力的工业自动化仪表，又称压力表或压力计。垂直均匀地作用于单位面积上的力称为压力，又称压强。压力表可以指示、记录压力值并可附加报警或控制装臵。仪表所测压力包括绝对压力、大气压力、正压力（习惯上称表压）、负压 (习惯上称真空)和差压。 图1各种压力间的关系表示各种压力间的关系。工程技术上所测量的多为表压。压力的国际单位为帕(Pa)。压力的其他单位还有：工程大气压(kgf/cm2)、巴(bar)、毫米水柱(mmH2O)、毫米汞柱(mmHg)(即托)等。 压力是工业生产中的重要参数。如高压容器的压力超过额定值时便是不安全的，必须进行测量和控制。在某些工业生产过程中，压力还直接影响产品的质量和生产效率，如生产合成氨时，氮和氢不仅须在一定的压力下合成，而且压力的大小直接影响产量高低。此外，在一定的条件下，测量压力还可间接得出温度、流量和液位等参数。 弹性式压力测量仪表利用各种不同形状的弹性元件在压力下产生变形的原理制成的压力测量仪表。弹性式压力测量仪表按采用的弹性元件不同分为弹簧管压力表、膜片压力表、膜盒压力表和波纹管压力表等；按功能不同分为指示式压力表、电接点压力表和远传压力表等。这类仪表的特点是结构简单，结实耐用，测量范围宽(-0.1～1500兆帕)，是压力测量仪表中应用最多的一种。 一、压力表 1.1、压力表的工作原理 弹簧管压力表又称为波登管压力表。压力表中的弹簧的自由端是封闭的，它通过拉杆带动扇形齿轮转动。测压时，弹簧管在被测压力作用下产生变形，因而弹簧管自由端产生位移，位移量与被测压力的大小成正比，使指针偏转，在度盘上指示出压力值。如果表壳内通有大气，压力表测出的压力为正压或负压;如果将表壳密封并抽真空,压力表测出的压力就是绝对压力。弹簧管压力表带有隔离装臵时，尚可测量温度较高或腐蚀性、粘稠状、易结晶和粉尘状介质的压力。在精确度较高（如0.25级以上）的弹性式压力测
YSZC-4小巧型压力变送器 一、概述 YSZC-4小巧型压力变送器灵敏度高、精度高、抗过载 能力强。采用进口传感器制造，传感器和放大电路高度集成；采全体不锈钢为一体，电路零点和增益无须调整；抗干扰能力强，耐酸碱，长期稳定可靠。 二、工作原理 YSZC-4小巧型压力变送器选用进口压力芯片，敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥，用微机械加工技术在电桥下形成压力敏感膜片。当压力作用在膜片上时，电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源，就会产生一个直流电压信号的 输出。经过二次转换线路，实现两线制4～20mA输出。 三、功能特点 ◆稳定性好，满度、零位长期稳定性可达0.2%FS/年。在补偿温度0～70℃范围内， 温度飘移低于0.2%FS，在整个允许工作温度范围内低于0.5%FS。 ◆具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器,异常时变送器 会自动限流在35mA以内。 ◆固态结构，无可动部件，高可靠性，使用寿命长。 ◆从风压到水、油都可以进行高精度的测量，不受被测介质质量大小的影响。 ◆安装方便、结构简单、经济耐用。 四、主要技术参数

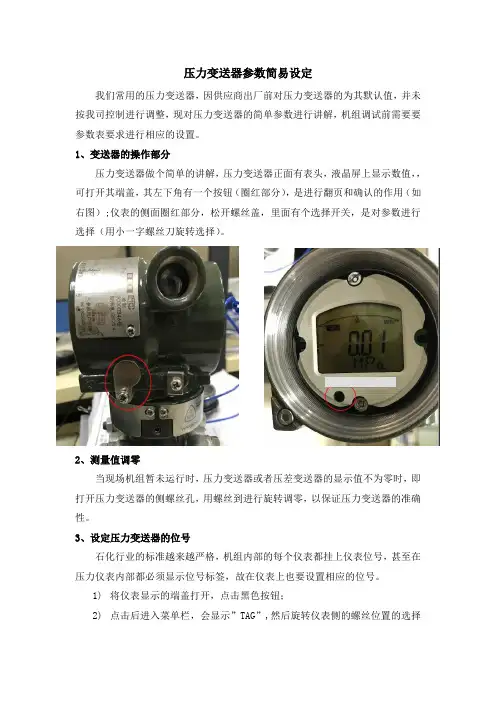

五、结构特点 六、外型尺寸 七、调试方法 打开HSM接头，拧下不锈钢管，即可看到调零和满程电阻器，外接标准电源及电流表（０.２级以上），即可调整，步骤如下： 在变送器没有加压的情况下，调节零点电阻器，使之输出电流4mＡ， 变送器加压到满量程，调节满程电阻器，使之输出电流20mＡ， 反复以上步骤两三次，直到信号正常。 调节完毕，拧紧保护盖。 八、注意事项 ◆凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等， 请认真核对，以免用错。 ◆不可用坚硬的物体直接挤压变送器膜片，以免损伤变送器。 ◆安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口一致，连接时应 慢速拧紧，不能把转矩直接加到变送器壳体上，只能加在压力接口的六方上。 ◆接供电电源时应严格按照我公司接线说明进行连接。 ◆变送器过载压力不可超过量程的200％。 ◆使用中发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。 ◆运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。 ◆本产品包用期为12个月。
差压流量计常见故障及处理试卷 姓名分数 一、判断题（15×2′=30′） 1、用节流式流量计测量流量时，流量越小，测量误差越小。（） 2、若流量孔板接反，将导致流量的测量值增加。（） 3、差压流量计导压管路阀门组成系统中，当平衡阀门泄漏时，仪表指示值将偏低。（） 4、使用差压变送器反吹风方式测量流量，当负压管泄漏时，流量示值减小。（） 5、智能变送器的零点和量程都可以在手持通信器上进行设定和修改，所以智能变送器不需 要压力信号进行校验。（） 6、德尔塔巴流量计测量流量时，对直管段没有要求。（） 7、超声波液位计不适合测量带有较高压力罐体设备的液位。（） 8、流量是一个动态量，其测量过程应与流体的物理性质无关。（） 9、靶式流量计适用于测量粘性介质和悬浮颗粒的介质。（） 10、电磁流量计的感应信号电压方向与所加的磁场方向垂直，并且与被测流体的运动方向垂 直。（） 11、电磁流量计适用测管内具有一定导电性液体的瞬时体积流量。（） 12、用差压法测液位，启动变送器时应先打开平衡阀和正负压阀中的一个阀，然后关闭平衡 阀，开启另一个阀。（） 13、罗斯蒙特3051C智能变送器的传感器是硅电容式，它将被测参数转换成电容的变化然 后通过测电容来得到被测差压式压力值。（） 14、超声波流量计的输出信号与被测流体的流量成线性关系。（） 15、电磁流量计电源的相线和中线，激励绕组的相线和中线以及变送器输出信号的1、2端 子线是不能随意对换。（） 二、选择题（13×2′=26′） 1、用差压法测量容器液位时，液位的高低取决于（） A、容器上下两点的压力差 B、压力差、容器截面积和介质密度 C、压力差、介质密度和取压点位置 D、容器截面积和介质密度 2、用双法兰变送器测量容器内的液位，变送器的零点和量程均已校正号，后因维护需要，仪表的安装位置上移了一段距离，则变送器（） A、零点上升，量程不变 B、零点下降，量程不变 C、零点不变，量程增大 D、零点和量程都不变 3、用节流装置测量气体流量，如果实际工作温度高于设计工作温度，这时仪表的指示值将（） A、大于真实值 B、小于真实值 C、没有影响 4、1151压力变送器的测量原0~100kPa，现零点迁移100%，则仪表的测量范围（） A、0~100kPa B、50~100kPa C、-50~+50kPa D、100~200kPa 5、管道上安装孔板时如果将方向装反了会造成（） A、差压计倒指示 B、差压计指示变小 C、差压计指示变大 D、对差压指示无影响 6、设计节流装置时为了使流量系数稳定不变，应设定（）雷诺数 A、最大流量 B、最小流量 C、常用流量D中间流量 7、标准孔板的安装要求管道的内表面应清洁的直管段要求是（） A、上游5D，下游10D B、上游10D，下游5D
1 引言 在工业自动化生产中，差压变送器用于压力压差流量的测量，得到了非常广泛应用，在自动控制系统中发挥重要的作用。随着石化、钢铁、造纸、食品、医药企业自动化水平的不断提高,差压变送器的应用范围越来越广泛，生产中遇到的问题也越来越多，加之安装、使用、维护员的水平差异，使得出现的问题不能迅速解决，一定程度上影响了生产的正常进行，甚至危及生产安全，因此对现场仪表维护人员的技术水平提出了更高要求。 2 工作原理与故障诊断 2.1差压变送器工作原理 来自双侧导压管的差压直接作用于变送器传感器双侧隔离膜片上，通过膜片内的密封液传导至测量元件上，测量元件将测得的差压信号转换为与之对应的电信号传递给转换器，经过放大等处理变为标准电信号输出。差压变送器的几种应用测量方式： (1) 与节流元件相结合，利用节流元件的前后产生的差压值测量液体流量。 (2) 利用液体自身重力产生的压力差，测量液体的高度。 (3) 直接测量不同管道、罐体液体的压力差值。 差压变送器的安装包括导压管的敷设、电气信号电缆的敷设、差压变送器的安装。 2.2差压变送器故障诊断 变送器在测量过程中，常常会出现一些故障，故障的及时判定分析和处理，对正在进行了生产来说至关重要的。我们根据日常维护中的经验，总结归纳了一些判定分析方法和分析流程。 (1)调查法。回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维修。 (2)直观法。观察回路的外部损伤、导压管的泄漏，回路的过热，供电开关状态等。 (3)检测法。 ?.断路检测：将怀疑有故障的部分与其它部分分开来，查看故障是否消失，如果消失，则确定故障所在，否则可进行下一步查找，如：智能差压变送器不能正常Hart远程通讯，可将电源从仪表本体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。 ?.短路检测：在保证安全的情况下，将相关部分回路直接短接，如：差变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到差压变送器双侧，观察变送器输出，以判断导压管路的堵、漏的连通性。 ?替换检测：将怀疑有故障的部分更换，判断故障部位。如：怀疑变送器电路板发生故障，可临时更换一块，以确定原因。 ?分部检测：将测量回路分割成几个部分，如：供电电源、信号输出、信号变送、信号检测，按分部分检查，由简至繁，由表及里，缩小范围，找出故障位置。 3 典型故障案例 3.1导压管堵塞 以正导压管堵塞为例来分析导压管堵塞出现的故障现象。在仪表维护中，由于差压变送器导压管排放不及时，或介质脏、粘等原因，容易发生正负导压管堵
第一节压力检测仪表及变送器 一、概述 在化工、炼油等生产过程中，经常需要对压力和真空度进行检测和控制。根据生产过程的不同要求有的需要检测比大气压力高很多的高压，例如高压聚乙烯要在150Mpa的压力下进行反应。而有的生产过程却需要检测比大气压力低的真空度，例如炼油厂的减压蒸馏则需要在一定的负压下才能进行正常操作。此外，通过检测压力还可以间接测量液位的高低、流量的大小等，也可以判断设备的工作善。因此，为了保证产品质量、提高生产效率、确保生产安全顺利地进行，必须对压力进行检测或按一定的要求对压力进行控制。 所谓压力p是指垂直而均匀地作用于单位面积上的力。其数学表达式为 p＝（3－15） 式中p为压力，F为垂直作用力，S为受力面积。 在国际单位制（代号SI）和我国法定计量单位中规定，压力的单位是帕斯卡，简称帕，符号Pa，它表示每平方米的表面上垂直作用1牛顿的力，即1Pa ＝1N/m2。由于帕的单位太小，因此，工程上还常用千帕（kPa）和兆帕（MPa）压力单位，它们之间的关系为： 1Mpa＝1×103kPa＝1×106Pa 工程上习惯用的压力单位还有工程大气压（kgf/cm2）、标准大气压（atm）、毫米水柱（mmH2O）、毫米汞柱（mmHg）等，按照有关规定，这些单位已不再使用，但为了解这些单位与国际单位制中压力单位的关系，列出表3－5供参考。 单位名称帕（斯 卡） PPa 千克力每平方厘米 （工程大气压） kgf/cm2 毫米汞柱 mmHg 毫米水柱 mmH2O 标准大气压 atm 巴 bar 1Pa（帕） 1 0.0197×10-50.75×10-2 1.0197×10-10.987×10-51×10－5 1kgf/cm2(1千克 力每平方厘米) 0.9807×106 1 0.73556×1031040.9678 0.9807 1mmHg （1毫米汞柱） 1.332×102 1.3595×10-3 1 1.3595×10 1.316×10-3 1.332×10－3 1mmH2O （1毫米水柱） 0.9807×10 10-40.731556×10-1 1 0.9678×10-40.9807×10－4 1atm （1标准大气 压）1.01325× 105 1.0332 760 1.0332×104 1 1.01325 1bar（1巴）1×105 1.0197 0.75×103 1.0197×1040.9869 1 压力检测中，常用绝对压力、大气压力、表压（力）、负压（力）或真空
EJA压力变送器常见故障处理方法 EJA双法兰差压变送器的典型故障处理针对EJA智能双法兰差压变送器的具体应用情况，介绍了其典型故障的详细处理方法。实践证明： 只有正确运用和维护，才能保证仪表的长期稳定运行。基于微处理器的现场智能变送器与常规变送器相比，具有精度高、可靠性高、稳定性好、测量范围宽、量程比大等特点。既有与具有相同通信协议的DCS系统或现场通信控制器、设定器进行数据通信功能，又有对智能变送器的各种参数进行修改、设定、实现远程调式、入机对话、在线监测等功能。和所有智能仪表一样，智能变送器还具有较为完善的自诊断功能。 1、EJA智能双法兰差压变送器的典型故障EJA智能双法兰差压变送器是日本横河电机有限公司的产品，在抚顺石油一厂，该产品被大量的用于塔、罐、容器的液位测量。在使用过程中，由于使用方法不当而造成了较多的故障，严重影响了仪表的正常使用。作者对实际故障做了大量的分析研究，发现其故障主要有以下三类： ① 测量超限造成的无显示值。② 与安全柵不配套，造成回路无测量信号或信号偏低。③ 与DCS无法通信。 2、典型故障的处理方法2.1对测量超限的处理方法通过研究分析，发现此类故障通常与以下因素有关： ① 仪表操作使用不当以抚顺石油一厂酮苯装置C-101液位控制系统(LICA-1201)为例，如图1所示，由于仪表始终在高液位(100%以上)运行，或仪表始终在低液位(5%以下)运行，都有可能使仪表指示为超限。因此，要求工艺操作人员应能根据工艺流程及工艺控制要求正确判断出是仪表故障还是工艺操作不当。所以，需要工艺人员和仪表维护人员密切配合，保证工艺介质在仪表所能测量范围内，避免使操作人员误认为仪表故障。 图1 C-101液位控制系统工艺图②仪表量程选择不当在对该厂酮苯装置中EJA智能双法兰变送器测量量程检查时，均发现变送器量程存在设计计算错误，如对LICA-1201等变送器在DCS工程师站上检查它们的量程时，发现双法兰量程无迁移，这是造成仪表测量不准及超限的重要原因，如图2所示。
压力测量仪表按工作原理分为液柱式、弹性式、负荷式和电测式等类型。液压式压力测量仪表常称为液柱式压力计，它是以一定高度的液柱所产生的压力，与被测压力相平衡的原理测量压力的。大多是一根直的或弯成U形的玻璃管，其中充以工作液体。常用的工作液体为蒸馏水、水银和酒精。因玻璃管强度不高，并受读数限制，因此所测压力一般不超过兆帕。 它的特点是。液柱式压力计灵敏度高，因此主要用作实验室中的低压基准仪表，以校验工作用压力测量仪表。由于工作液体的重度在环境温度、重力加速度改变时会发生变化，对测量的结果常需要进行温度和重力加速度等方面的修正。 弹性性式压力测量仪表是利用各种不同形状的弹性元件，在压力下产生变形的原理制成的压力测量仪表。弹性式压力测量仪表按采用的弹性元件不同，可分为弹簧管压力表、膜片压力表、膜盒压力表和波纹管压力表等；按功能不同分为指示式压力表、电接点压力表和远传压力表等。这类仪表的特点是结构简单，结实耐用，测量范围宽，是压力测量仪表中应用最多的一种。 负荷式压力测量仪表常称为负荷式压力计，它是直接按压力的定义制作的，常见的有活塞式压力计、浮球式压力计和钟罩式压力计。由于活塞和砝码均可精确加工和测量，因此这类压力计的误差很小，主要作为压力基准仪表使用，测量范围从数十帕至2500兆帕。 电测式压力测量仪表是利用金属或半导体的物理特性，直接将压力转换为电压、电流信号或频率信号输出，或是通过电阻应变片等，将弹性体的形变转换为电压、电流信号输出。代表性产品有压电式、压阻式、振频式、电容式和应变式等压力传感器所构成的电测式压力测量仪表。精确度可达级，测量范围从数十帕至700兆帕不等。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
计量检定人员压力计量试题 单位：日期：姓名：得分： 一．填空题（20分，每题2分） 1、压力变送器的准确度等级有、、0.2(0.25)级、0.5 级、1.0级、1.5级、2.0和2.5级。 2、测量值为2000，真值为1997，则测量误差为，修正值为 3、对正态分布，极限误差取为三倍标准偏差的置信概率为，极限误差取为二倍标准偏差的置信概率为 4、力变送器是一种将转换为传送的的仪表。 5、某压力变送器,测量范围为(0～60)kPa,对应输出信号为0～10mA,若将其零点迁移至30kPa,则在被测压力为60kPa时的输出信号为mA。 6、压力变送器的绝缘电阻不小于。 7、测量误差等于测量结果减去。 8、压力变送器的允许误差用绝对误差表示时，其值等于与准确度等级百分数的乘积。 9、压变送器预热一般为。 10、优于0.1级的压力变送器检定点不少于个。 二选择题（20分，每题2分） 1、定计量单位压力（压强、应力）的计量单位符号是——-。 (1)Kg/cm2 (2)H2O (3)Pa 2、误差的两种基本表示方式是——-和——- (1)绝对误差 (2)相对误差 (3)系统误差 (4)随机误差 3、最佳测量能力的包含因子一般为 (1)1 (2) 2 (3)3 (4)4 ４、测量上限在0.25MPa以下的压力变送器,检定时应使用作
为工作介质。 (1)油 (2)水 (3)酒精 (4)空气或氮气 5、绝对压力小于大气压力时，疏空等于—— (1)绝对压力-大气压力 (2)大气压力-绝对压力 (3)绝对压力-表压力 (4)表压力-绝对压力- 6、检定0.5级压力变送器可以在的环境条件下进行。 (1) 20±2℃ (2) 20±3℃ (3) 20±5℃ (4)20±10℃ 7、压力表按其所测介质不同应在表壳衬圈或盘上涂以不同的颜色，以示区别.氢气压力表的颜色是: (1).天兰色 (2).深绿色 (3).黄色 (4).褐色 8、表示压力表的误差是 （1）引用误差（2）相对误差（3）系统误差（4）随机误差9、弹簧管式压力表,利用传动机构,指针可以旋转的角度一般是 （1）90°（2）180°（3）270°（4）360° 10、定一般压力表可以在—的环境条件下进行 （1）20±2℃（2）20±3℃（3）20±5℃（4）20±10℃ 三、简答题（30分，每题10分） 1、电接点压力表除一般检定外,还有哪些特殊要求? 2、压力变送器按原理分为哪几种，画出其原理框图。
强制检定压力表管理制度 年月日发布年月日实施
强管压力表制度 目录 1.0 目的 (2) 2.0 范围 (2) 3.0 说明 (2) 4.0 职责 (2) 5.0 强制检验压力表统计原则 (1) 6.0 强管压力表管理制度 (1) 7.0 强管压力表周期检定制度 (1) 8.0 强管压力表实验室安全环境制度 (1) 9.0 强管压力表维护保养制度 (1)
1.0目的 为了贯彻关于计量管理方面的法律法规，顺利开展*******股份有限公司强制检定压力表的检定工作，特制定本文件。 2.0范围 本文件适用于*******股份有限公司强制检定压力表的管理、检定工作。3.0 说明 本文件明确了计量部门在强管压力表管理方面的工作职责，阐明强管压力表检验的周期及相关要求。. 本文件所涉及的强管压力表不包括电子压力变送器以及标准精密压力表。适用于测量范围在-0.1～25MPa用于液体、气体、蒸汽压力，以及真空测量的弹性敏感元件压力表。 本文件中关于压力表检定周期的界定是根据国家计量检定规程，参照本地区同类企业管理经验，并针公司实际情况制定或建议的。 本文件的制定依据为中华人民共和国强制检定的工作计量器具明细目录及JJG52-2013《弹簧管式一般压力表、压力真空表和真空表》计量检定规程执行，同时相应的法规进一步完善更新之后，本文件将随之更改。 4.0 职责 4.0.1、压力容器、锅炉、配管、工业管道等设备上的压力表巡检、拆装，以及短丝、接头、阀件、缓冲管、弯管的更换或堵漏由各生产装置所属车间负责； 4.0.2、需要动火焊接的可委托检修单位施工； 4.0.3、各装置所属车间负责本装置压力表的定期送检、首次送检； 4.0.4、压力表强制检定工作由制造部计量班组统一管理；
压力表的选型主要参照使用环境、测量介质、精度、量程以及外形尺寸，同时要符合国际通用标准或相应的国家标准。 按照使用环境和测量介质的性质选择 1 在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合，应根据环境条件，选择合适的外壳材料及防护等级。 2 对一般介质的测量 (1) 压力在一40kPa- 0 一十40kPa时，宜选用膜盒压力表。 (2 ) 压力在+40kPa以上时，一般选用弹簧管压力表或波纹管压力计。 (3) 压力在一100kPa一0一+2400kPa时，应选用压力真空表。 (4) 压力在一100kPa一OkPa时，宜选用弹簧管真空表。 3 稀硝酸、醋酸及其它一般腐蚀性介质，应选用耐酸压力表或不锈钢膜片压力表。 4 稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介 质，应选用膜片压力表或隔膜压力表。其膜片及隔膜的材质，必须根据测量介质的特性选择。 5 结晶、结疤及高粘度等介质，应选用法兰式隔膜压力表。 6 在机械振动较强的场合，应选用耐震压力表或船用压力表。 7 在易燃、易爆的场合，如需电接点讯号时，应选用防爆压力控制器或防爆电接点压力表。 8 对于测量高、中压力或腐蚀性较强的介质的压力表，宜选择壳体具有超压释放 设施的压力表。 下列测量介质应选用专用压力表: (1) 气氨、液氨:氨压力表、真空表、压力真空表; (2) 氧气:氧气压力表; (3) 氢气:氢气压力表; (4) 氯气:耐氯压力表、压力真空表; (5) 乙炔:乙炔压力表; (6 ) 硫化氢:耐硫压力表; (7) 碱液:耐碱压力表、压力真空表。 10 测量差压时，应选用差压压力表。 编辑本段精确度等级的选择 1 一般测量用压力表、膜盒压力表和膜片压力表，应选用1.6级或2.5. 级。
实验二 压力表与压力变送器校验 一、实验目的 1． 了解压力表与压力变送器的结构与功能 2． 掌握压力变送器的使用 3． 掌握压力校验仪的使用 4． 掌握压力表与压力变送器精度校验方法 二、实验仪器及设备 1．弹簧管压力表 8台 2．压力变送器 8台 3．XFY-2000型智能数字压力校验仪 8台 三、复习教材 压力测量及仪表相关章节 四、实验内容及步骤 1、熟悉仪表 了解压力表、压力变送器测压原理、结构及功能，熟悉并掌握压力校验仪的正确使用。 2、压力校验仪准备 1）上电：按下压力校验仪后面板的电源开关，显示器倒计时3、2、1、0后自动校零，进入测量状态； 2）选择压力单位：按右向键，选择压力单位为MPa ； 3）预压：为减少迟滞，先进行预压测试（将压力加到0.6MPa 左右，泄压至常压，如此循环几次）； 4）调零：循环上述操作后，若压力读数偏离零点，按ZERO 键即可压力调零； 5）管线接线：将导压管两头分别与内螺纹转换接头及压力校验仪压力输出接口连接。 3、压力表基本误差校验 1）将压力表压力输入口与内螺纹转换接头相连接并检查密封性； 2）正行程测量：将校验仪的手操泵产生的压力加到压力表上，改变压力表输入压力大小，依次使压力表指针指示各满刻度，同时将压力表的各输入压力记录于表1； 3）反行程测量：将校验仪的输出压力加大至超过压力表满量程，并逐渐改变压力表输入压力的大小，依次使压力表指针指示各满刻度，同时将压力表的各输入压力记录于表1； 4）误差计算： 100%P P δ-=?指示输入最大值（） 相对百分误差压力表量程 100%P P α-= ?入正入反最大值 ||变差压力表量程
DTPD #3 K113—2012 天津大唐国际盘山发电有限责任公司 #3号机组A级检修2012-08-20实施
目次 1 范围 (2) 2 本指导书涉及的文件、技术资料和图纸 (2) 3 安全措施及危险点分析 (2) 4 备品备件准备 (2) 5 现场准备及工具 (2) 6 检修工序及质量标准 (2) 7 检修记录 (9)
压力表、压力变送器、压力开关拆装作业指导书 1 范围 本作业指导书规定了大唐国际盘山发电厂压力表、压力变送器、压力开关拆装工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。 本指导书适用于大唐国际盘山发电厂压力表、压力变送器、压力开关拆装工作。 2 本指导书涉及的文件、技术资料和图纸 □DL/T 774-2004《火力发电厂热工自动化系统检修运行检修导则》 3 安全措施 □压力表、压力变送器、压力开关所在系统退出运行，办理检修工作票。 □作业组成员了解压力表、压力变送器、压力开关拆装的原理。 □作业组成员了解压力表、压力变送器、压力开关的运行状态。 □清点所有专用工具齐全，检查合适，试验可靠。 □参加检修的人员必须熟悉本作业指导书，并能熟记熟背本次检修的检修项目，工艺质量标准等。 □参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。 □准备好检修用的备品备件。 □必须确认设备已经退出运行，测点内部的蒸汽、液体等已经排空再开始工作。 □解开的变送器、开关电源线、信号线要用胶布包裹好，不能裸露在外面。 □拆除的测点标记必须清楚，以防止回装时混乱。 4 备品备件准备 □回装同型号，已经校验合格的压力表、压力变送器、压力开关个 5 现场准备及工具 5.1 现场准备 □拆卸测点所在测量设备本体已经停止运行，并将其中的高温高压气体或者液体排出。 5.2 专用工具 □一字改锥（5mm、8mm）各1把 □十字改锥（5mm、8mm）各1把 □活扳手（150mm、50mm）各1个 □万用表 1个 □手操器（HEART） 1个 □生料带 1卷 □抹布 5块 □电胶布 1卷 □ 5.3 办理相关工作票 □检查验证工作票、试验票 H1 6 检修工序及质量标准 6.1 压力表外观检查与电气部分检查： 1）压力表盘应平整清洁，玻璃完好，嵌装严密：分度线、数字以及符号等完整、清晰。测量特
压力变送器常见故障压力仪表常见故障 常见故障故障原因处理方法 1电压升高时内部有轻微放电声接地片断裂吊出器身检查并修复接地片 2线圈绝缘电阻下降线圈受潮对线圈进行干燥处理 3铁芯响声不正常（1）、铁芯油道内或夹件下面松动 （2）、铁芯的紧固零件松动（1）、将自由端用纸板塞紧压住 （2）、检查紧固件并予紧固 4、气体继电器信号回路动作（1）、铁心片间绝缘损坏 （2）穿芯螺栓绝缘损坏 （3）、铁芯接地方法不正确构成短路 （1）.吊出器身，检查并修复铁芯片间绝缘损坏处 （2）更换或修复穿芯螺栓 （3）、改变接地方法 5气体继电器跳闸回路动作（1）、线圈匝间短路 （2）、线圈断线 （3）、线圈对地击穿 （4）、线圈线间短路吊出器身进行全面检查，修复损坏部位，消除故障点 6绝缘油油质变坏（1）、变压器内部故障 （2）、油中水分杂质超标（1）、吊出器身进行检查 （2）、过滤或更换绝缘油 7套管对地击穿瓷件表面较脏或有裂纹清扫或更换套管 8套管间放电套管间有杂物存在检查并清扫套管间的杂物 9分接开关触头表面灼伤解构与装配上存在缺陷如接触不可靠弹簧压力不够等检查并调 整分接开关 10分接开关相间触头放电或各分接头放电过电压作用，变压器内部有灰尘或绝缘受潮吊芯检查,清扫变压器内的灰尘或对绝缘进行干燥 一、压力指示不正确 1. 变送器电源是否正常，如果小于12VDC则应检查回路中是否有大的负载，变送器负载的输入阻抗 应符合RL珂变送器供电电压-12V）/（ 0.02A）Q 2.参照的压力值是否一定正确如果参照压力表的精度低， 则需另换精度较高的压力表； 3. 压力仪表的量程是否与压力变送器的量程一致压力仪表的量程必须与压力变送器的量程一致； 4. 压力仪表的输入与相应的接线是否正确； 压力仪表的输入是4?20mA的，则变送器输岀信号可直接接入；如果压力指示仪表的输入是1?5V的则必须在压力指示仪表的输入端并接一个精度在千分之一及以上、阻值为250 Q的电阻，然后再接入变送器的 输入；
EJA 压力变送器常见故障处理方法 EJA 双法兰差压变送器的典型故障处理针对 EJA 智能双法兰差压变送器的具体应用情况,介绍了其典型故障的详细处理方法。实践证明:只有正确运用和维护, 才能保证仪表的长期稳定运行。基于微处理器的现场智能变送器与常规变送器相比,具有精度高、可靠性高、稳定性好、测量范围宽、量程比大等特点。既有与具有相同通信协议的 DCS 系统或现场通信控制器、设定器进行数据通信功能, 又有对智能变送器的各种参数进行修改、设定、实现远程调式、入机对话、在线监测等功能。和所有智能仪表一样,智能变送器还具有较为完善的自诊断功能。 1、 EJA 智能双法兰差压变送器的典型故障 EJA智能双法兰差压变送器是日本横河电机有限公司的产品,在抚顺石油一厂,该产品被大量的用于塔、罐、容器的液位测量。在使用过程中, 由于使用方法不当而造成了较多的故障, 严重影响了仪表的正常使用。作者对实际故障做了大量的分析研究, 发现其故障主要有以下三 类:①测量超限造成的无显示值。②与安全柵不配套, 造成回路无测量信号或信号偏低。③与 DCS 无法通信。 2、典型故障的处理方法 2.1 对测量超限的处理方法通过研究分析, 发现此类故障通常与以下因素有关:①仪表操作使用不当以抚顺石油一厂酮苯装置 C-101液位控制系统 (LICA-1201为例, 如图 1所示, 由于仪表始终在高液位 (100%以上运行,或仪表始终在低液位 (5%以下运行,都有可能使仪表指示为超限。因此, 要求工艺操作人员应能根据工艺流程及工艺控制要求正确判断出是仪表故障还是工艺操作不当。所以, 需要工艺人员和仪表维护人员密切配合, 保证工艺介质在仪表所能测量范围内,避免使操作人员误认为仪表故障。 图 1 C-101 液位控制系统工艺图②仪表量程选择不当在对该厂酮苯装置中 EJA 智能双法兰变送器测量量程检查时, 均发现变送器量程存在设计计算错误, 如对LICA-1201等变送器在 DCS 工程师站上检查它们的量程时, 发现双法兰量程无迁移,这是造成仪表测量不准及超限的重要原因,如图 2所示。
压差变送器工作原理与故障诊断
压差变送器工作原理与故障诊断 1、在工业自动化生产中，差压变送器用于 压力压差流量的测量，得到了非常广泛应 用，在自动控制系统中发挥重要的作用。随着石化、钢铁自动化水平的不断提高,差压变送器的应用范围越来越广泛，生产中遇到的问题也越来越多，加之安装、使用、维护人员的水平差异，使得出现的问题不能迅速解决，一定程度上影响了生产的正常进行，甚至危及生产安全，因此对现场仪表维护人员的技术水平提出了更高要求。 2、工作原理与故障诊断 2.1 差压变送器工作原理 来自双侧导压管的差压直接作用于变送器传感器双侧隔离膜片上，通过膜片内的密封液传导至测量元件上，测量元件将测得的差压信号转换为与之对应的电信号传递给转换器，经过放大等处理变为标准电信号输出。差压变送器的几种应用测量方式： (1) 与节流元件相结合，利用节流元件的前后产生的差压值测量液体流量 (2) 利用液体自身重力产生的压力差，测量液体的高度 (3) 直接测量不同管道、罐体液体的压力差值 差压变送器的安装包括导压管的敷设、电气信号电缆的敷设、差压变送器的安装。 2.2 差压变送器故障诊断 变送器在测量过程中，常常会出现一些故障，故障的及时判定分析和处理，对正在进行了生产来说是至关重要的。我们根据日常维护中的经验，总结归纳了一些判定分析方法和分析流程。 (1) 调查法：回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维修。 (2) 直观法：观察回路的外部损伤、导压管的泄漏，回路的过热，供电开关状态等。 (3) 检测法： 断路检测：将怀疑有故障的部分与其它部分分开来，查看故障是否消失，如果消失，则确定故障所在，否则可进行下一步查找，如：智能差压变送器不能正常Hart远程通讯，可将电源从仪表本体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。 短路检测：在保证安全的情况下，将相关部分回路直接短接，如：差变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到差压变送器双侧，观察变送器输出，以判断导压管路的堵、漏的连通性。 替换检测：将怀疑有故障的部分更换，判断故障部位。如：怀疑变送器电路板发生故障，可临时更换一块，以确定原因。 分部检测：将测量回路分割成几个部分，如：供电电源、信号输出、信号变送、信号检测，按分部分检查，由简至繁，由表及里，缩小范围，找出故障位置。 3、典型故障案例
压力变送器在安装调试过程中可能出现的问题及解决方法 检查与测试 解决办法 1:变送器无输出 1:查看变送器电源是否接反； 把电源极性接正确 2:测量变送器的供电电源，是否有24V直流电压； 必须保证供给变送器的电源电压≥12V(即变送器电源输入端电压≥12V)。如果没有电源，则应检查回路是否断线、检测仪表是否选取错误（输入阻抗应≤250Ω）；等等。 3:如果是带表头的，检查表头是否损坏（可以先将表头的两根线短路，如果短路后正常，则说明是表头损坏）； 表头损坏的则需另换表头， 4:将电流表串入24V电源回路中，检查电流是否正常； 如果正常则说明变送器正常，此时应检查回路中其他仪表是否正常。5:电源是否接在变送器电源输入端； 把电源线接在电源接线端子上。 2:变送器输出≥20mA 1: 变送器电源是否正常 如果小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL≤(变送器供电电压-12V)/( 0.02A) Ω
2:实际压力是否超过压力变送器的所选量程； 重新选用适当量程的压力变送器。 3:压力传感器是否损坏，严重的过载有时会损坏隔离膜片。 需发回生产厂家进行修理。 4:接线是否松动； 接好线并拧紧 5:电源线接线是否正确 电源线应接在相应的接线柱上 3:变送器输出≤4mAOutput≤4mA 1:变送器电源是否正常 如果小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL≤(变送器供电电压-12V)/( 0.02A) Ω 2:实际压力是否超过压力变送器的所选量程； 重新选用适当量程的压力变送器 压力传感器是否损坏，严重的过载有时会损坏隔离膜片。 需发回生产厂家进行修理。 4:压力指示不正确Wrong indication 1: 变送器电源是否正常 如果小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL≤(变送器供电电压-12V)/( 0.02A) Ω 2: 参照的压力值是否一定正确 如果参照压力表的精度低，则需另换精度较高的压力表。
