本特利内华达的电涡流传感器。用于大多数涡流机械的永久监测，它们测量实际的轴运动，这是反映机器受力的可靠指标。
3300 XL 8 mm 电涡流传感器系统：这种电涡流传感器系统提供最大80 mils (2 mm)线性范围和200 mV/mil的输出。它在大多数机械监测应用中用于径向振动、轴向（侧向）位移、转速和相位(Keyphasor? )测量，并符合美国石油协会标准670第4版的要求。有多种螺纹尺寸、探头配置和安装附件可供选择。
3300 XL 11 mm 电涡流传感器系统：这种电涡流传感器系统专门用于当我们8 mm传感器的80 mil (2 mm)线性范围不能满足要求时的场合。 11 mm 电涡流传感器系统提供最大180 mils (4 mm)的线性范围和100 mV/mil的输出，主要用于要求大线性范围的轴向（测向）位移、转速、差胀以及往复式压缩机活塞杆位置（下落）测量。有多种螺纹尺寸、探头配置和安装附件可供选择。
3300 5 mm / 8 mm 电涡流传感器系统：这种电涡流传感器系统是我们的3300 XL 8 mm 系统的前一代产品，我们推荐在所有新的和备件应用中使用3300 XL 8 mm系统。 8 mm XL 探头、电缆和前置器和旧的 3300 系列产品具有互换性。当8 mm探头的端部直径和相应的螺纹尺寸不适用时，也可以使用5 mm探头。有多种螺纹尺寸、探头配置和安装附件可供选择。
3300 XL NSv?电涡流传感器系统：这种电涡流传感器系统具有5mm端部直径和60 mils (1.5 mm)的更短线性范围，适用于被测靶面区域小、侧视或沉孔间隙减小以及其它限制使用我们标准的 5 mm / 8 mm 电涡流传感器的情况。
3300 16 mm 高温电涡流传感器系统：这种电涡流传感器系统用于最高350℃ (662°F)的高温环境，如温度超过我们标准电涡流探头和电缆能够承受的极限的某些燃气和蒸汽轮机应用。高温传感器系统探头端部直径为16 mm，提供最大160 mils (4 mm)的线性范围。
3300 REBAM? 传感器系统：这种高增益的电涡流传感器系统用于测量滚动轴承外圈微英寸级的变形。与壳体安装的地震式传感器，如加速度计相比，它提供更直接的轴承状态测量，灵敏度和信噪比更高。系统具有两种线性范围可选：16 mils (400 μm) 及 40 V/mm 输出，或8 mils (200 μm) 及 20 V/mm 输出。
3300 XL 25 mm 差胀传感器系统：差胀(DE) 为主要用于发电行业的大中型蒸汽透平提供转子与壳体之间的相对膨胀/收缩测量。这种传感器系统专门用于满足用户在恶劣的蒸汽和温度环境中对差胀进行测量的需要。它采用了我们所提供的差胀传感器系统中最坚固耐用的技术，推荐用于所有新的和改造安装代替我们旧的 25 mm 一体化和7200 系列 35 mm 传感器系统。
3300 XL 50 mm 差胀传感器：这种大范围的传感器专门用于要求最大范围28 mm (1.1
inches)的差胀测量。它是所有标准的电涡流传感器系统中线性范围最大的一种。
PROXPAC? 电涡流传感器系统组件，这套组件不需要单独的Proximitor? 防护箱和延伸电缆，降低了安装成本。这种设计采用了标准的31000系列防护箱组件，但在防护箱中安装了特殊的 3300系列前置器，允许3300系列 8 mm 或 5 mm 电涡流探头直接与前置器连接，不再需要延伸电缆。到监测器系统的现场连线可以直接连接到防护箱组件。注：这种系统不设计用于API 670 应用。
26530 复合探头传感器系统：这一系统将3300 XL 8 mm 电涡流探头和Velomitor? 速度传感器包含到一个防护箱中，当连接到合适的监测器或故障诊断仪表时，可以提供轴相对振动、壳体绝对振动以及轴绝对振动测量。它主要用于壳体条件允许的大型蒸汽或燃气透平。
档案编号： 毕业设说明书题目：电涡流传感器的研究与探讨 系别：电气工程系 专业：生产过程自动化 班级： 姓名： 指导教师： （共18 页） 年月日
摘要：电涡流传感器是基于涡流效应的新型传感器。由于它具有结构简单、抗干扰能力强、测量精度高、非接触、响应速度快、不受油污等介质影响等优点，因而得到了广泛的应用。但目前的电涡流位移传感器存在着测量范围小，传感器存在非线性问题，这给传感器的应用造成了一定的影响。 本文首先通过对实验室所用的电涡流传感器实验模板的电路进行研究和优化，进而提高电路的抗干扰能力使测量结果的更加准确。其次针对电涡流位移传感器存在的测量范围小，传感器存在非线性问题的改善提出设想即：先对电涡流位移传感器用于位移检测的工作原理及应用进行分析，研究了线圈截面形状及参数变化对涡流传感器线性测量范围和灵敏度的影响；再从电路设计方面提高传感器的稳定性及抗干扰能力，从而为位移测量扩展量程打下基础；最后通过对电涡流传感器测位移实验进行分析处理得出电涡流传感器位移测量范围的扩展方法和改善电涡流传感器非线性问题的方法。 关键词：电涡流传感器; 位移测量; 非线性; 测量范围 Abstract: the eddy current sensor is a new type of sensor based on eddy current effect. Because it is simple in structure, strong anti-jamming capability, high accuracy, non-contact, fast response, not polluted advantages such media influence, and been widely used. But the current electricity eddy displacement sensor measurement range small, there exist nonlinear problem, the sensor to a sensor applications has caused some influence. This paper firstly eddy current sensor used in the laboratory experiment template circuit research and optimization, and improve the anti-interference ability of the circuit more accurate measurement results. Secondly according to the eddy current displacement sensor measurement range small, there exist nonlinear problem of sensor to improve it puts forward the idea of the eddy current is: first displacement detection sensors for displacement of the working principles and applications, research analyzed the coil cross-section
（五） 电涡流传感器位移实验 一、实验目的：了解电涡流传感器测量位移的工作原理和特性。 二、基本原理：通以高频电流的线圈产生磁场，当有导电体接近时，因导电体涡流效应产生涡流损耗，而涡流损耗 与导电体离线圈的距离有关，因此可以进行位移测量。 三、需用器件与单元：电涡流传感器实验模板、电涡流传感器、直流电源、数显单元、测微头、铁圆片。 四、实验步骤： 1、根据图3－7安装电涡流传感器。 图3－7 电涡流传感器安装示意图 2、传感器结构，这是一个扁平绕线圈。 ３、将电涡流传感器输出线接入实验模板上标有Ｌ的两端插孔中，作为振荡器的一个元件（传感器屏蔽层接地）。 ４、在测微头端部装上铁质金属圆片，作为电涡流传感器的被测体。 ５、将实验模板输出端V 0与数显单元输入端Vi 相接。数显表量程切换开关选择电压20V 档。 ６、用连接导线从主控台接入＋15V 直流电源到模板上标有+15V 的插孔中。 ７、使测微头与传感器线圈端部接触，开启主控箱电源开关，记下数显表读数，然后每隔0.2mm 读一个数，直到输 出几乎不变为止。将结果列入表3-4。 表3-4电涡流传感器位移X 与输出电压数据 8、根据表4-4数据，画出V-X 曲线，根据曲线找出线性区域及进行正、负位移测量时的佳工作点，试计 算量程为 1mm 、3mm 及5mm 时的灵敏度和线性度（可以用端基法或其它拟合直线）。 axis([10.5 18.5 0.66 7.9]); coords=[10.5:1:18.5,19.5;0.66,2.01,3.35,4.55,5.55,6.32,6.90,7.34,7.67,7.9]; grid; hold; plot(coords(1,:),coords(2,:),'*'); x=coords(1,:) y=coords(2,:)' 图3－8 电涡流传感器位移实验接线图
电涡流位移传感器的工作原理： 电涡流传感器能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面距离。它是一种非接触的线性化计量工具。电涡流传感器能准确测量被测体(必须是金属导体)与探头端面之间静态和动态的相对位移变化。 在高速旋转机械和往复式运动机 械状态分析，振动研究、分析测 量中，对非接触的高精度振动、 位移信号，能连续准确地采集到 转子振动状态的多种参数。如轴 的径向振动、振幅以及轴向位置。 电涡流传感器以其长期工作可靠 性好、测量围宽、灵敏度高、分辨率高等优点，在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。 从转子动力学、轴承学的理论上分析，大型旋转机械的运动状态，主要取决于其核心—转轴，而电涡流传感器，能直接非接触测量转轴的状态，对诸如转子的不平衡、不对中、轴承磨损、轴裂纹及发生摩擦等机械问题的早期判定，可提供关键的信息。 根据法拉第电磁感应原理，块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时，导体将产生呈涡旋状的感应电流，此电流叫电涡流，以上现象称为电涡流效应。而根据电涡流效应制成的传感器称为电涡流式传感器。
前置器中高频振荡电流通过延伸电缆流入探头线圈， 在探头头部的线圈中产生交变的磁场。当被测金属体靠近这一磁场，则在此金属表面产生感应电流，与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，由于其反作用，使头部线圈高频电流的幅度和相位得到改变(线圈的有效阻抗)，这一变化与金属体磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。通常假定金属导体材质均匀且性能是线性和各项同性，则线圈和金属导体系统的物理性质可由金属导体的电导率б、磁导率ξ、尺寸因子τ、头部体线圈与金属导体表面的距离D、电流强度I和频率ω参数来描述。则线圈特征阻抗可用Z=F(τ, ξ, б, D, I, ω)函数来表示。通常我们能做到控制τ, ξ, б, I, ω这几个参数在一定围不变，则线圈的特征阻抗Z就成为距离D的单值函数，虽然它整个函数是一非线性的，其函数特征为“S”型曲线，但可以选取它近似为线性的一段。于此，通过前置器电子线路的处理，将线圈阻抗Z的变化，即头部体线圈与金属导体的距离D的变化转化成电压或电流的变化。输出信号的大小随探头到被测体表面之间的间距而
本特利bently电涡流传感器工作原理 本特利bently电涡流传感器工作原理 一、本特利bently电涡流传感器常用分类 我们常接触到的本特利bently涡流传感器有直径5mm涡流传感器、8mm涡流传感器、11mm涡流传感器、14mm涡流传感器、25mm涡流传感器、50mm差胀传感器、3300耐高温电涡流传感器几种，其中5mm探头和14mm探头不常用。每个传感器系统都由探头、延长线和前置器组成，本特利探头、延长线和前置器具有完全的可互换性，只要部件号一致，各部分可以互换。 二、本特利bently电涡流传感器工作原理 电涡流传感器是以高频电涡流效应为原理的非接触式位移、振动传感器，其基本原理是探头、延伸电缆、前置器以及被测体构成基本工作系统。 前置器中高频振荡电流通过延伸电缆流入探头线圈，在探头头部的线圈中产生交变的磁场。如果在这一交变磁场的有效范围内没有金属材料靠近，则这一磁场能量会全部损失；当有被测金属体靠近这一磁场，则在此金属表面产生感应电流，电磁学上称之为电涡流。与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，由于其反作用，使头部线圈高频电流的幅度和相位得到改变（线圈的有效阻抗），这一变化与金属体磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。 通常假定金属导体材质均匀且性能是线性和各项同性，则线圈和金属导体系统的物理性质可由金属导体的电导率б、磁导率ξ、尺寸因子τ、头部体线圈与金属导体表面的距离D、电流强度I和频率ω参数来描述。则线圈特征阻抗可用Z=F(τ, ξ, б, D, I, ω)函数来表示。通常我们能做到控制τ, ξ, б, I, ω这几个参数在一定范围内不变，则线圈的特征阻抗Z就成为距离D的单值函数，虽然它整个函数是一非线性的，其函数特征为S型曲线，但可以选取它近似为线性的一段。于此，通过前置器电子线路的处理，将线圈阻抗Z的变化，即头部
电涡流传感器的典型应用 电涡流传感器系统广泛应用于电力、石油、化工、冶金等行业和一些科研单位。对汽轮机、水轮机、鼓风机、压缩机、空分机、齿轮箱、大型冷却泵等大型旋转机械轴的径向振动、轴向位移、键相器、轴转速、胀差、偏心、以及转子动力学研究和零件尺寸检验等进行在线测量和保护。 轴向位移测量 对于许多旋转机械，包括蒸汽轮机、燃汽轮机、水轮机、离心式和轴流式压缩机、离心泵等，轴向位移是一个十分重要的信号，过大的轴向位移将会引起过大的机构损坏。轴向位移的测量，可以指示旋转部件与固定部件之间的轴向间隙或相对瞬时的位移变化，用以防止机器的破坏。轴向位移是指机器内部转子沿轴心方向，相对于止推轴承二者之间的间隙而言。有些机械故障，也可通过轴向位移的探测，进行判别： ●止推轴承的磨损与失效●平衡活塞的磨损与失效 ●止推法兰的松动●联轴节的锁住等。 轴向位移（轴向间隙）的测量，经常与轴向振动弄混。轴向振动是指传感器探头表面与被测体，沿轴向之间距离的快速变动，这是一种轴的振动，用峰峰值表示。它与平均间隙无关。有些故障可以导致轴向振动。例如压缩机的踹振和不对中即是。 振动测量 测量径向振动，可以由它看到轴承的工作状态，还可以看到转子的不平衡，不对中等机械故障。可以提供对于下列关键或基础机械进行机械状态监测所需要的信息： ·工业透平，蒸汽/燃汽·压缩机，空气/特殊用途气体，径向/轴向 ·膨胀机·动力发电透平，蒸汽/燃汽/水利 ·电动马达·发电机 ·励磁机·齿轮箱 ·泵·风扇 ·鼓风机·往复式机械 振动测量同样可以用于对一般性的小型机械进行连续监测。可为如下各种机械故障的早期判别提供了重要信息。 ·轴的同步振动·油膜失稳 ·转子摩擦·部件松动 ·轴承套筒松动·压缩机踹振 ·滚动部件轴承失效·径向预载，内部/外部包括不对中 ·轴承巴氏合金磨损·轴承间隙过大，径向/轴向 ·平衡（阻气）活塞磨损/失效·联轴器“锁死” ·轴弯曲·轴裂纹 ·电动马达空气间隙不匀·齿轮咬合问题 ·透平叶片通道共振·叶轮通过现象 偏心测量 偏心是在低转速的情况下，对轴弯曲程度的测量，这种弯曲可由下列情况引起： ·原有的机械弯曲·临时温升导致的弯曲·在静止状态下，必然有些向下弯曲，有时也叫重力弯曲。
传感器实验报告（二） 自动化1204班蔡华轩 U201113712 吴昊 U201214545 实验七： 一、实验目的：了解电容式传感器结构及其特点。 二、基本原理：利用平板电容C=εA/d 和其它结构的关系式通过相应的结 构和测量电路可以选择ε、A、d 中三个参数中，保持二个参数不变，而 只改变其中一个参数，则可以有测谷物干燥度(ε变)测微小位移(变d)和测量液位(变A)等多种电容传感器。 三、需用器件与单元：电容传感器、电容传感器实验模板、测微头、相敏 检波、滤波模板、数显单元、直流稳压源。 四、实验步骤： 1、按图6-4 安装示意图将电容传感器装于电容传感器实验模板上。 2、将电容传感器连线插入电容传感器实验模板，实验线路见图7-1。图 7-1 电容传感器位移实验接线图 3、将电容传感器实验模板的输出端V01 与数显表单元Vi 相接(插入主控 箱Vi 孔)，Rw 调节到中间位置。 4、接入±15V 电源，旋动测微头推进电容传感器动极板位置，每间隔0.2mm 图（7-1） 五、思考题： 试设计利用ε的变化测谷物湿度的传感器原理及结构，并叙述一 下在此设计中应考虑哪些因素？ 答：原理：通过湿度对介电常数的影响从而影响电容的大小通过电压表现出来，建立起电压变化与湿度的关系从而起到湿度传感器的作用；结构：与电容传感器的结构答大体相同不同之处在于电容面板的面积应适当增大使测量灵敏度更好；设计时应考虑的因素还应包括测量误差，温度对测量的影响等
六：实验数据处理 由excle处理后得图线可知：系统灵敏度S=58.179 非线性误差δf=21.053/353=6.1% 实验八直流激励时霍尔式传感器位移特性实验 一、实验目的：了解霍尔式传感器原理与应用。 二、基本原理：霍尔式传感器是一种磁敏传感器，基于霍尔效应原理工作。 它将被测量的磁场变化（或以磁场为媒体）转换成电动势输出。 根据霍尔效应，霍尔电势UH=KHIB，当霍尔元件处在梯度磁场中 运动时，它就可以进行位移测量。图8-1 霍尔效应原理 三、需用器件与单元：霍尔传感器实验模板、霍尔传感器、直流源±4V、± 15Ｖ、测微头、数显单元。 四、实验步骤： 1、将霍尔传感器按图8-2 安装。霍尔传感器与实验模板的连接 按图8-3 进行。1、3 为电源±4Ｖ，2、4 为输出。图8-2 霍尔 传感器安装示意图 2、开启电源，调节测微头使霍尔片在磁钢中间位置再调节RW2 使数显表指示为零。
本特利3500系统介绍及探头安装、调试 【摘要】本文介绍本特利3500系统软硬件结构，以及各传感器的测量原理，同事根据笔者多年工作经验对传感器探头的安装与调试进行说明，供大家参考与学习。 【关键词】本特利3500；轴振；轴向位移；电涡流传感器 随着机组容量的增大，汽轮机安全监视与保护，已成为汽轮机的重要组成部分；同时，对汽轮机的各种安全装置的动作的准确性和可靠性提出了更高的要求。汽轮机的安全检测系统是对汽机的转速、轴承振动、轴向位移、高低压缸差胀、盖振、偏心、绝对膨胀进行时实监测，并当某一参数越限时，监测系统及时的发出报警或跳机信号，保护汽轮机设备运行安全。耒阳电厂汽轮机安全监测系统使用了本特利3500型监测系统，其方便的软件组态形式和可靠硬件质量，将为电厂的安全运行提供了有力保障，本人根据多年工作经验跟大家分享一下本特利3500系统结构以及传感器的安装与调试。 一、系统结构 1.1仪表框架部分 仪表框架部分包括：电源输入模块1个，框架接口模块模块1个，两通道键相监测模块1个，四通道电涡流位移传感器或速度加速度传感器监测模块4个、四通道差胀或轴向位移监测模块2个，两通道的转速监测模块1个。四通道的继电器模块2个。 1.2现场传感器部分 传感器部分主要有：各种涡流监测探头和速度式探头、延长电缆和前置器及信号线。 1.3计算机及软件 3500软件包包括：框架配置软件；数据采集/服务器软件；操作员显示软件。各种监测模块的内部设置，可以通过连接装有框架组态软件的计算机的RS232接口和框架接口模块的组态专用接口，在计算机上设置好各模块的参数，下装到各模块，及完成对各监测器的量程、报警点、探头类型和继电器输出的设置。 1.4电涡流传感器监测原理 电涡流传感器是根据涡流效应原理工作的，涡流传感器的线圈L与一个电容C并联，构成一个并联谐振电路。由前置器内的晶体振荡器供给稳定的高频电流来激励，在线圈周围产生高频交变磁场俑，当被测主轴靠近次交流磁场φ用范围时，在被测主轴表面产生电涡流，而此电涡流又产生一个新交变磁场来阻碍主磁场的变化，这一过程将消耗能量，因而使线圈的Q值发生变化。在被测主轴与传感器之间的间隙d改变时，传感器线圈的Q值也随之变化。 在电路中线圈Q值与线圈是电感量之间的关系为： Q=XL/R 式中L——线圈是电感量；R——电路中的祸合电阻。 上式说明，线圈的电感量随Q值变化而变化，亦即随间隙d的变化而变化。而线圈电感量的变化，使线圈的输出电压U发生变化。这样涡流传感器便将间隙d的变化转变成电压的变化。信号经前置器放大以后为0—24VDC信号进仪表框架。 二、TSI探头的安装与调试
实验二十电涡流传感器位移实验 一、实验目的 了解电涡流传感器测量位移的工作原理和特性。 二、实验内容 用铁圆片检测电涡流传感器的位移特性。 三、实验仪器 电涡流传感器实验模板、电涡流传感器、直流电源、数显单元、测微头、铁圆片。 四、实验原理 电涡流式传感器由平面线圈和金属涡流片组成，当线圈中通以高频交变电流后，与其平行的金属片上感应产生电涡流，电涡流的大小影响线圈的阻抗Z，而涡流的大小与金属涡流片的电阻率、导磁率、厚度、温度以及与线圈的距离X有关。当平面线圈、被测体（涡流片）、激励源已确定，并保持环境温度不变，阻抗Z只与X距离有关。将阻抗变化经涡流变换器变换成电压V输出，则输出电压是距离X的单值函数。 五、实验注意事项 被测体与涡流传感器测试探头平面尽量平行，并将探头尽量对准被测体中间，以减少涡流损失。 六、实验步骤 1、根据图20－1安装电涡流传感器。 2、观察传感器结构，这是一个平绕线圈。 3、将涡流传感器输出线接入实验模板上标有L的两端插孔中，作为振荡器的一个元件。
图20－1 电涡流传感器安装示意图 图8－2 电涡流传感器位移实验接线图 4、在测微头端部装上铁质金属圆片，作为电涡流传感器的被测体。 5、将实验模板输出端Vo与数显单元输入端Vin相接。数显表量程切换到选择电压20V 档。 6、用连结导线从主控台接入15V直流电源接到模板上标有＋15V的插孔中。 7、使测微头与传感器线圈端部接触，开启主控台电源开关，此时数显表读数为最小，然后每隔0.1mm读一个数，直到输出几乎不变为止。将结果列入下表。（实验结论：1、本实验每隔0.1mm是相对位置，起始值看做0.1mm即可，无需从测微头上读绝对位置。每旋转0.1mm，输出的电压的增量应该大致相等。2、由于学生做实验可能不能正确的找到起始点， 导致采集的数据不在线性范围内，从而影响数据采集的线性度，可以让学生从选取的起始
第一节系统简介 1、为何采用电涡流位移传感器 ●电涡流位移传感器能测量被测体(必须是金属导体)与探头端面的相对位置。 ●电涡流位移传感器长期工作可靠性好、灵敏度高、抗干扰能力强、非接触测量、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。 ●从转子动力学、轴承学的理论上分析，大型旋转机械的运行状态主要取决于其核心——转轴，而电涡流位移传感器能直接测量转轴的状态，测量结果可靠、可信。过去对于机械的振动测量采用加速度传感器或速度传感器，通过测量机壳振动，间接地测量转轴振动，测量结果的可信度不高。 2、系统组成 系统主要包括探头、延伸电缆(用户可以根据需要选择)、前置器。 图1传感器系统组成 第二节系统的工作原理 传感器系统的工作机理是电涡流效应。当接通传感器系统电源时，在前置器内会产生一个高频电流信号，该信号通过电缆送到探头的头部，在头部周围产生交变磁场H1。如果在磁场H1的范围内没有金属导体材料接近，则发射到这一范围内的能量都会全部释放；反之，如果有金属导体材料接近探头头部，则交变磁场H1将在
导体的表面产生电涡流场，该电涡流场也会产生一个方向与H1相反的交变磁场H2。由于H2的反作用，就会改变探头头部线圈高频电流的幅度和相位，即改变了线圈的电感。这种变化既与电涡流效应有关，又与静磁学效应有关，即与金属导体的电导率、磁导率、几何形状、线圈几何参数、激励电流频率以及线圈到金属导体的距离等参数有关。假定金属导体是均质的，其性能是线性和各向同性的，则线圈——金属导体系统的物理性质通常可由金属导体的磁导率μ、电导率σ、尺寸因子r，线圈与金属导体距离d，线圈激励电流强度I和频率ω等参数来描述。因此线圈的电感可用函数L=F(μ,σ,r,I,ω，d)来表示。 图2电涡流作用原理图 第三节结构说明 1、探头 探头对正被测体表面，它能精确地探测出被测体表面相对于探头端面间隙的变化。通常探头由线圈、头部、壳体、高频电缆、高频接头组成，其典型结构见图3所示。 图3探头典型结构 线圈是探头的核心，它是整个传感器系统的敏感元件，线圈的物理尺寸和电气参数决定传感器系统的线性量程以及探头的电气参数稳定性。

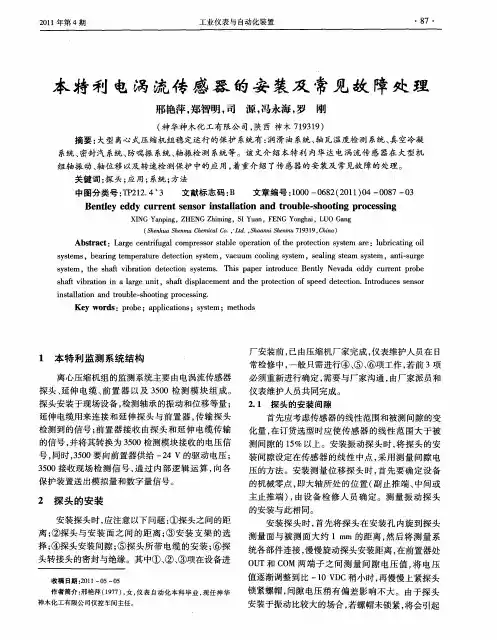

本特利探头的安装调试 摘要：简明的介绍了大型转动设备轴系监测的3500系统的原理，详细说明了其在实际应用中的注意事项及调试方法。 关键词：电涡流传感器轴系监测安装调试 概述：当今化工领域，工艺过程的长周期运行依赖于大型旋转设备不停息的运转，其一旦发生故障不仅影响生产效益，更有可能造成灾难性后果。为确保这些大型旋转设备安全平稳运行，必须对其状态进行实时监测，本特利3500系统是监测其运行参数的有效工具，而探头的安装质量直接影响其长周期运行，是其最基本也最关键一环。 1基本原理：本特利3500系统由电涡流传感器探头、延伸电缆、前置器所组成的传感器系统以及3500检测模块组成。探头安装于现场，检测轴承的振动、位移、转速等；延伸电缆用来连接探头与前置器，传输探头检测到的信号；前置器接收由探头和延伸电缆传输的信号，并将其转换为3500检测模块接收的电压信号。至此，电涡流传感器系统，将被测轴承表面与探头顶端的距离转变为容易采集识别的直流或者交流电压信号分别用以分析轴承的位移或者震动。 2探头的安装 探头安装之前务必确保所用探头选型正确且检验合格，探头的线性范围与其探头直径有着确定的关系，且探头直径越大其线性范围越宽，所以根据设备的极限动距离即可选定探头直径。为了直观简洁，下面均已8mm系统为例说明。8mm 探头的线性范围约从0.25到 2.3mm处对应电压-1到-17vdc，对应关系为7.87v/mm。根据现场安装条件选定合适的延伸电缆长度以及与之匹配的前置器型号，现场安装时切记混搭以免影响传感器系统线性造成测量失真。 2.1探头安装应注意以下问题：①安装面的大小以及探头与安装面之间的距离；②安装支架的选择；③探头与探头之间的距离；④探头锥孔的清洁以及安装间隙的确定；⑤探头电缆外观检查以及走线固定；⑥探头转接头的密封与绝缘。其中①②③应有设备供应商完成，且在设备第一次空负荷试车时检验，仪表工作人员通常只需做好④⑤⑥。在探头安装前应检查探头外观是否完好，线缆有无破损，探头阻值是否在正常范围内，如无异常则可以安装调试。在安装或存储过程中应对探头及接头做好防护，防止探头受损接头受污染等情况出现，接头可先用四氟带缠绕后加自黏胶带包裹的方法防污染，切记用电工胶带直接包裹，否则很容易污染接头。 探头间隙的确定以位移最为复杂，重点以其为例加以说明。首先本特利厂商对位移零点电压缺省设置为-9.75V，那么在位移安装时相应可以采用现场测电压或者室内看位移两种方法来安装位移探头。机组的轴窜量应由钳工予以确定，在钳工拨轴之前可以初步紧固一个探头至间隙电压-10v左右，假如钳工确定窜量0.4mm，间隙电压变化3.15v左右，因为将轴拨至中点较为困难，可在两端调整
电涡流位移传感器的原理及其静态标定方法电涡流是20世纪70年代以后发展较快的一种新型传感器，它广泛的应用在位移震动检测、金属材质鉴别，无损探伤等技术领域。 实验目的： 了解电涡流位移传感器的结构和工作原理。 了解电涡流位移传感器的静态标定方法。 实验原理 结构：变间隙式是最常用的一种电涡流传感器形式，它的结构很简单，由一个扁平线圈固定在框架上构成。线圈用高强度漆包铜线或银线绕成，用粘结剂粘在框架端部或是绕指在框架槽内。线圈框架应采用损耗小、电性能好、热膨胀系数小的材料，常用高频陶瓷、聚四氟乙烯等。由于激励频率较高，对所用的电缆和插头也要充分重视，一般使用专用的高频电缆和插头。 工作原理：在传感器线圈中通以高频电流，则在线圈中产生高频交变磁场。当到点被测金属板接近线圈，并置于线圈的磁场范围内，交变磁场在金属板的表面层内产生感应电流，即电涡流。电涡流又产生一个反向的磁场，减弱了线圈的原磁场，从而导致线圈的电感量、阻抗和品质因素发生变化，这些参数的变化与导体的几何形状、电导率、线圈的几何参数、电流的频率以及线圈与被测导体间的距离有关。如果控制上述参数的变化，在其他条件不变的情况下，仅是线圈与金属板之间距离的单值函数，从而达到测量位移间隙的目的。 测量电路 当传感器接近被测导体时，损耗功率增大，回路失谐，输出电压相应变小。这样，在一定范围内，输出电压幅值与间隙呈近似线性关系。由于输出电压的频率始终恒定，因此称为定频幅式。这种电路采用适应晶体振荡器，旨在获得高稳定度频率的高频激励信号，以保证
稳定的输出。 实验仪器与材料 电涡流位移传感器静态标定系统 Hz-8500探头前置器 8511型电涡流探头 电涡流传感器测量装置 高精度数字万用表。 实验内容： 实验一：被测金属板采用铝质板，测量U-x 关系曲线。 实验二：被测金属板仍采用铝质板，但直径较小，测量U-x 关系曲线。 实验三：被测金属板采用铁板，测量U-x 关系曲线。 5、实验数据： 实验一数据： 6、实验要求： 1、画出（实验一）中的U-x 关系曲线，确定传感器的线性工作范围计算传感器的灵敏度。答：线性工作范围：由画出的U-X关系曲线可以看出其线性工作范围在0~13 灵敏度：(15.4-1.78)/13=1.048
电涡流式传感器的应用 摘要：随着现代测量、控制盒自动化技术的发展，传感器技术越来越受到人们的重视。特别是近年来，由于科学技术的发展及生态平衡的需要，传感器在各个领域的作用也日益显著。传感器技术的应用在许多个发达国家中，已经得到普遍重视。电涡流传感器已成为目前电测技术中非常重要的检测手段，广泛的应用于工程测量和科学实验中。 关键词：电涡流式传感器传感器技术 引言：电涡流传感器能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面距离。它是一种非接触的线性化计量工具。电涡流传感器能准确测量被测体（必须是金属导体）与探头端面之间静态和动态的相对位移变化。在高速旋转机械和往复式运动机械状态分析，振动研究、分析测量中，对非接触的高精度振动、位移信号，能连续准确地采集到转子振动状态的多种参数。如轴的径向振动、振幅以及轴向位置。电涡流传感器以其长期工作可靠性好、测量范围宽、灵敏度高、分辨率高等优点，在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。 一.电涡流传感器的工作原理： 电涡流传感器利用检测线圈与被测导体之间的涡流效应进行测量，具有非接触测量、灵敏度高、频响特性好、抗干扰能力强等优点，其基本原理如图l所示。当线圈l通以交流电I1时，其产生的交变磁场H1会在被测导体2中产生电涡流 I2，而I2又产生一交变磁场H2 来阻碍H1的变化，从而使线圈的 等效电感L发生变化。当被测导 体的电阻率、磁导率都确定，只 有x发生变化时，通过分析提取 等效电感与测量位移间的关系， 就可以建立电涡流位移传感器。 从转子动力学、轴承学的理论上分析，大型旋转机械的运动状态，主要取决于其核心—转轴，而电涡流传感器，能直接非接触测量转轴的状态，对诸如转子
实验二十一 被测体面积大小对电涡流传感器的特性影响实验 一、实验目的： 了解电涡流传感器在实际应用中其位移特性与被测体的形状和尺寸有关。 二、基本原理： 电涡流传感器在实际应用中，由于被测体的形状，大小不同会导致被测体上涡流效应的不充分，会减弱甚至不产生涡流效应，因此影响电涡流传感器的静态特性，所以在实际测量中，往往必须针对具体的被测体进行静态特性标定。 三、需用器件与单元： 直流源、电涡流传感器、测微头、电涡流传感器实验模板、不同面积的铝被测体、数显单元。 四、实验步骤： 1．按图2-1安装电涡流传感器。 图2-1传感器安装示意图 2．在测微头端部装上铝质金属（小圆盘与小圆柱体），作为电涡
流传感器的被测体。调节测微头，使铁质金属圆盘的平面贴到电涡流传感器的探测端，固定测微头。 图2-2 电涡流传感器接线示意图 3．传感器连接按图2-2，实验模块输出端Uo与直流电压表输入端U i相接。直流电压表量程切换开关选择电压20V档，模块电源用2号导线从实验台上接入+15V电源。 4．合上实验台上电源开关，记下数显表读数，然后每隔0.1mm 读一个数，直到输出几乎不变为止。将结果列入表2-1。
（1）由上图可得系统灵敏度：S=ΔV/ΔW=3.1977V/mm （2）由上图可得非线性误差： 当x=1mm时: Y=3.1977×1+2.4036=5.6013V Δm=Y-5.70=-0.0987V yFS=10.69V δf=Δm/yFS×100%=0.923% 当x=3mm时: Y=3.1977×3+2.4036=12.00V Δm=Y-11.2=0.8V yFS=10.69V δf=Δm/yFS×100%=7.48% 表2-3 铝质被测体（圆柱体）
电涡流位移（振动）传感器原理与应用电涡流传感器能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面的距离。它是一种非接触的线性化计量工具。电涡流传感器能准确测量被测体（必须是金属导体）与探头端面之间静态和动态的相对位移变化。在高速旋转机械和往复式运动机械的状态分析，振动研究、分析测量中，对非接触的高精度振动、位移信号，能连续准确地采集到转子振动状态的多种参数。如轴的径向振动、振幅以及轴向位置。从转子动力学、轴承学的理论上分析，大型旋转机械的运动状态，主要取决于其核心—转轴，而电涡流传感器，能直接非接触测量转轴的状态，对诸如转子的不平衡、不对中、轴承磨损、轴裂纹及发生摩擦等机械问题的早期判定，可提供关键的信息。电涡流传感器以其长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响、结构简单等优点，在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。 一、电涡流传感器的基本原理 根据法拉第电磁感应原理，块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时，导体内将产生呈涡旋状的感应电流，此电流叫电涡流，以上现象称为电涡流效应。而根据电涡流效应制成的传感器称为电涡流式传感器。 前置器中高频振荡电流通过延伸电缆流入探头线圈，在探头头部的线圈中产生交变的磁场。当被测金属体靠近这一磁场，则在此金属表面产生感应电流，与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，由于其反作用，使头部线圈高频电流的幅度和相位得到改变（线圈的有效阻抗），这一变化与金属体磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。通常假定金属导体材质均匀且性能是线性和各项同性，则线圈和金属导体系统的物理性质可由金属导体的电导率б、磁导率ξ、尺寸因子τ、头部体线圈与金属导体表面的距离D、电流
本特利3500故障诊断（上） 原创：工业透平室-徐杰上汽自控中心2016-02-22 本文介绍本特利3500监测系统和电涡流传感器系统问题的排查和修复的策略。 当电子设备的任何部位发生故障时，主要目标都是排查和修复故障，以使设备尽快恢复工作。如果这个设备属于机械监测系统中的一个环节，这个目标将变得更加重要。 如图1，此诊断步骤将3500监控系统分为三个部分： 一、现场接线和前置器 二、延伸电缆和探头 三、框架 图1 检查步骤如下： 1、测量监视器上I/O模块的PWR和COM端子之间的传感器供电电压（-VT），其值应为-23.7±0.5VDC。 如果-VT在允许范围外，问题发生在监视器或者I/O模块中，这是因为-VT电压调节器在这两个部件中有。拆除PWR端子信号线，用一个兼容的部件替换监视器或I/O模块，测量PWR 和COM之间的电压，以诊断故障部件。 如果-VT在允许范围内，监视器或者I/O模块正常工作，则进行下一步监测。 2、测量前置器上端子之间的电压，前置器电源电压-VT应为-23.7±0.5VDC。 如果-VT在允许范围外，现场信号线有故障，断开电涡流传感器的VT线，测量线端电压-VT，如果-VT还是在允许范围外，现场接线有问题，如果-VT在允许范围内，用兼容的备件替换电涡流传感器； 如果-VT在允许范围内，则进行下一步监测。 3、断开OUT端子的信号线，测量COM和OUT之间的直流间隙电压，该电压值应该在电涡流传感器的OK电压范围内。 如果OK电压超出范围，检查传感器的延长线，则断开I/O模块上SIG/A端子上的信号线，测量COM和SIG/A之间的直流间隙电压。电压应该在涡流传感器的OK范围之内。如果OK 电压超出范围，更换现场电缆，如果OK电压在范围之内，重新连接SIG/A端子信号线，用一个兼容的设备替换监视器。 如果OK电压在范围之内，重新连接OUT端子的信号线，进行下一步监测。 4、测试探头和延伸电缆 重新连接前置器OUT端子上的现场信号线，移除前置器上同轴延伸电缆接头，确认前置器上的同轴插座和延伸电缆上的插头是清洁的，测量延伸电缆外导体和内导体之间的电阻，正常阻值应在7-11欧姆之间，取决于传感器系统电气长度。 如果电阻超出限值，断开探头和延长电缆之间的同轴插头，确保延伸电缆上的同轴插座和探头上的同轴插头是干净的。测量探头外导体和内导体之间的电阻，如果电阻超出限值，使用兼容的备件更换探头，如果电阻没有超出限值，用兼容的备件替换延伸电缆。 如果电阻是在正常范围内，探头和延伸电缆无故障。 本特利3500故障诊断（下） 工业透平室徐杰上汽自控中心2016-02-29 关于3500框架故障诊断，检查步骤如下： 1、检查LED状态
