土工合成材料公路工程土工合成材料试验规程 (JTG E50—2006) 土工合成材料
土工合成材料可分为土工织物、土工膜、特种土工合成材料和复合型土工合成材料等类型。 土工合成材料具有以下六个基本功能：过滤作用、排水作用、隔离作用、加筋作用、防渗作用、防护作用。 土工合成材料的性能测试包括测定材料自身的物理力学特性和提供可靠的材料与土的相互作用特性。 物理力学特性可评定材料的质量和适用性； 相互作用特性可为工程设计提供指标。
土工合成材料的质量检测 在工程应用中对土工织物及相关产品的性能指标要求应包括下列内容： (1) 产品形态指标：材质、幅度、每卷的长度等； (2) 物理性能指标：单位面积(或单位长度)质量、厚度、有效孔径(或开孔尺寸)等；
(3) 力学性能指标：抗拉强度、延伸率、撕裂强度、顶破强度、与岩土间的摩擦系数等； (4) 水力学性能指标：渗透系数等； (5) 土工织物相互作用指标及机时久性、抗老化指标等。土工织物进场后应存放在通风遮光的仓库内，严禁暴露日晒。
一、概念 1 土工合成材料geosynthetics 土工织物、土工膜、土工复合材料、土工特种材料的总称。 2 土工织物geotextile 用于岩土工程和土木工程
的机织、针织或非织造的可渗透的聚合物材料。 3 土工格栅geogrid 由有规则的网状抗拉条带形成的用于加筋的土工合成材料。其开孔可容周围土、石或其他土工材料穿入。 4 土工网geonet 由平行肋条经以不同角度与其上相同肋条粘结为一体的用于平面排液、排气的土工合成材料。 5 土工膜geomembrane 由聚合物或沥青制成的一种相对不透水的薄膜。 6 土工复合材料geocomposite 由两种或两种以上材料复合成的土工合成材料。土工布玻璃纤维土工格栅塑钢土工格栅防渗土工膜
二、试样制备及调湿和状态调节 取样与试样制备 1、取卷装样品 （1）所选卷装材料应无破损，卷装呈原封不动状。 2、试样准备 （1）每次试验的试样，应从样品长度和宽度上均匀裁取，但距样品幅边至少 10cm。 （2）样品经调湿后再制成规定尺寸 3、调湿和状态调节 (1)土工织物 试样应在标准大气条件下调湿24h，标准大气条件：温度20 ℃±2 ℃、相对湿度65%
±5%. (2)塑料土工合成材料 在温度23 ℃±2 ℃的环境下,进行状态调节,时间不小于4h.
三、主要试验项目 1、物理性能试 1）单位面积质量测 2）厚度测定 3）有效孔径试验（干筛法） 2、力学性能试验 1）宽条拉伸试验 2）条带拉伸试验 3、水力性能试验 1）垂直渗透性能试验（恒水头法） 4、耐久性能指标 5、土工织物与土相互作用性能指标
检测试验
单位面积质量测定 (一)适用范围本试验方法适用于土工织物、土工格栅等其它类型的土工合成材料。试验原理：从整块样品上裁取规定数量和规定尺寸的试样，经称量、计算，求得试样的单位面积质量。 (二)．仪器设备 1、剪刀。 2、尺：最小分度值为1mm。 3、天平：感量0.01g。
试验步骤 1、取样：按规程规定取样。并进行试样调湿和状态调节： 2、试样制备：土工织物裁取面积为10 000mm2的试样10块，剪裁和测量精度为lmm.对于土工格栅、土工网这类孔径较大的材料，试样尺寸应能代表该种材料的全部结构。 3称量：将裁剪好的试样按编号顺序逐一在天平上称量，读数精确到0．01g。 4试验：按下式计算每块试样的单位面积质量，按GB 8170修约，保留小数一位： G=m×10 6 /A 计算lO块试样单位面积质量的平均值G，精确到0．1g／m2。
土工织物厚度测定 1、本方法适用于土工织物和复合织物。 2、本试验规定了土工织物在承受规定的压力下，正反两面之间的距离，以评价土工布的质量。 3、试验原理：将试样平放在基准板上，用与基准板平行的圆形压脚对试样施
加规定的压力，两块板之间的距离为土工布厚度测量值，以mm表示。 通常进行2kpa、20kPa及200kPa压力下的厚度测定。 4、仪器设备及用具 1) 基准板：面积应大于2倍的压块面积。 2) 压块：圆形,表面光滑，面积为25cm2，重为
5N、50N、500N的不等。其中常规厚度的压块为5N,对试件施加2kPa ±0.01kPa
的压力. 3) 百分表：用以测量基准板至压脚之间的垂直距离，表的最小分度值为0.01mm。 4) 秒表：：最小分度值为0.1s。
5试验步骤 1）取样并进行试样调湿和状态调节 2）试样制备：裁取有代
表性的试样10块，试样尺寸应不小于基准板的面积。 3）擦净基准板和5N的压块，压块放在基准板上，调整百分表零点 4）提起5N的压块，将试样自然平放在基准板与压块之间，轻轻放下压块，使试样受到的压力为2kPa±
0．01kPa，放下百分表触头，接触后开始记时，30s时读数，精确至0．01mm，完成10块试样的测试。 5）根据需要选用不同的压块，使压力为20kPa±1：kPa；200kPa±lkPa分别测定试样厚度。 6）试验结果：计算在同一压力下所
测的10块试样厚度的算术平均值，以毫米为单位，计算到小数点后三位，按规范修约到小数点后两位；

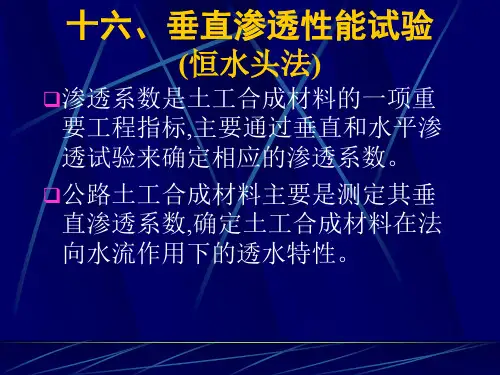

垂直渗透性能试验（恒水头法） 1、适用范围本方法规定了土工织物及复合土工织物在系列恒定水头下垂直渗透性能试验方法。 2、试验原理：土工布在垂直于布面的某一常水头作用下发生渗流，测定在某一时间段内通过布的流量，即可测得表观流速和渗透系数。土工布的透水性能除取决于织物本身的材料、结构、孔隙大小和分布外，还与织物平面所受的法向压力、水质、水温、水中含气量等因素有关。 3定义 3．1流速指数试样两侧50mm水头差下的流速，精确到1mm／
s ，注：也可取100mm、150mm，水头差下的流速，但应在报告中注明。 3．2垂直渗透系数在单位水力梯度下垂直于土工织物平面流动的水的流速(mm／s )。
3．3透水率垂直于土工织物平面流动的水，在水位差等于l时的渗透流速(1／s)。 试验步骤 1、取样：按规定取不小于5块试样 2、将试样置于含湿润剂的水中，至少浸泡12h直至饱和并赶走气泡。 3、将饱和试样装入渗透仪的夹持器内。 4、向渗透仪注水，直到试样两侧达到50mm的水头差。调整水流，使水头差达到70mm±5mm，在规定的时间周期内，收集通过仪器的渗透水量至少1
000mL，时间至少30s 5、分别对最大水头差0．8、0．6、0．4和0．2倍的水头差收集通过仪器的渗透水量至少1 000mL，时间至少30s ，从最高流速开始，到最低流速结束，并记录下相应的渗透水量和时间。 土工织物有效孔径试验步骤 1、试验前将标准颗粒与试样放在标准大气条件下进行调湿平衡 2、将同5组试样平整、无褶皱的放在支掌筛网上，从较细粒径规格的标准颗粒中称
50g，均匀散在土工织物上 3、将筛框、试样和接收盘夹紧在振动机上，开动振动机10分钟 4、关机后，称量通过筛的颗粒质量 5、更换一组试样，用下一组较粗粒径规格的标准颗粒重复上述步骤，直到取得不小于三组连续分级标准颗粒材料，并有一组的过筛率达到或小于5%。宽条拉伸试验） 1．目的及适用范围 1) 本方法规定了用宽条试样测定土工织物及其相关产品拉伸性能的试验的方法，用以测定土工布的拉伸特性。 2）本方法适用于大多数土工合成材料，包括土工织物及复合土工织物、土工格栅。 3) 本方法包括测定调湿和浸湿两种试样拉伸性能的程序，包括单位宽度的最大负荷和最大负荷下的伸长率及特定伸长率下的拉伸力的测定。 2、定义 1）拉伸强度：试验中试样拉伸直至断裂时每单位宽度的最大拉力，以kN/m表示； 2）延伸率：试验中试样实际夹持长度的增加与实际夹持长度的比值，以%表示。 试验步骤 1、取纵向和横向各不少于5块试样并进行试样调湿和状态调节 2、拉伸试验机的设定：选择试验机的负荷量程，使断裂强力在满量程负荷的30％～90％之间。设定试验机的拉伸速度，使试样的拉伸速率为名义夹持长度的(20％±1％)／min。
3、夹持试样：将试样在夹具中对中夹持，注意纵向和横向的试样长度应与拉伸力的方向平行。
4、试样预张：对已夹持好的试件进行预张，预张力相当于最大负荷的1％，记录因预张试样产生的夹持长度的增加值
5、使用伸长计时：在试样上相距60mm处分别设定标记点(分别距试样中心30mm)，并安装伸长计，注意不能对试样有任何损伤，并确保试验中标记点无滑移。
6、测定拉伸性能：开动试验机连续加荷直至试样断裂，停机并恢复至初始标距位置。记录最大负荷，
7、测定特定伸长率下的拉伸力：测定在任一特定伸长率下的拉伸力，精确至满量程的0．2％。 0 B P T f g
8、拉伸强度计算（1）拉伸强度 Tg —拉伸强度(kN/m)；Pf —最大负债荷(kN)； Bo—试样宽度(m)。 2）延伸率计算试样的延伸率以试样初始长度的百分数表示。伸长量可用钢尺人工测读，或从记录曲线量取。延伸率ε按下式计算：式中：ε——延伸率(%)； L0——名义夹持长度（ mm）； L’0——预负荷伸长量（mm ）；（预负荷为最大负荷的1%）ΔL ——最大负荷下的伸长量。 100 0 ' 0 L L L 土工格栅条带拉伸试验 试验步骤 1、取纵向和横向各不少于5块试样并进行试样调湿和状态调节 1、拉伸试验机的设定：选择试验机的负荷量程，使断裂强力在满量程负荷的30％～90％之间。设定试验机的拉伸速度，使试样的拉伸速率为名义夹持长度的(20％±1％)／min。 2、夹持试样：将试样在夹具中对中夹持。 3、试样预张：对
已夹持好的试件进行预张，预张力相当于最大负荷的1％，记录因预张试样产生的夹持长度的增加值 4、使用伸长计时：在分别距试样中心30mm处安装伸长计，注意不能对试样有任何损伤，并确保试验中标记点无滑移。 5、测定拉伸性能：开动试验机连续加荷直至试样断裂，停机并恢复至初始标距位置。记录最大负荷， 6、测定特定伸长率下的拉伸力：测定在任一特定伸长率下的拉伸力，精确至满量程的0．2％。土工膜厚度测定 1、适用范围 1．1本方法规定了用机械测量法测定土工薄膜、薄片厚度的试验方法。 1．2本方法适用于没有压花和波纹的土工薄膜、薄片。 2、引用标准 GB 8170数值修约规则 3、仪器设备及材料 3．1基准板：表面应平整光滑，并有足够的面积。 3．2千分表：最小分度值O．001mm ， 4、试验步骤 1）取样并进行试样调湿和状态调节 2）检查基准板、试样和千分表表头应无灰尘、油污。 3）测量前将千分表放置在基准板上校准表读值基准点，测量后重新检查基准点是否变动。 4）测量厚度时轻轻放下表测头，待指针稳定后读值。 5）当土工膜(片)宽大于2 000mm时，每200mm测量一点；膜(片)宽在300～2 000mm时，以大致相等间距测量10点；膜(片)宽在100～300mm时，每50mm测量一点；膜(片)宽小于100mm时，至少测量3点。对于未裁毛边的样品，应在离边缘50mm以外进行测量。 6）试验结果：试验结果以试样的平均厚度和厚度的最大值、最小值表示，计算到小数点后4位，准确至0．001mm。土工格栅、土工网网孔尺寸测定
1、适用范围 1．1本方法规定了土工格栅、土工网网孔尺寸的测定方法。 1．2本方法适用于各类孔径较大的土工格栅、土工网，其他相同类型的土工合成材料。
2、定义 当量孔径：土工格栅、土工网等大孔径的土工合成材料，其网孔尺寸是通过换算折合成与其面积相当的圆形孔的孔径来表示的，称为当量孔径。
3、仪器设备及材料 3．1游标卡尺：量程200mm，精度
O．02mm。 3．2其他：坐标纸、铅笔、求积仪。 4 试验步骤 1）取样：按本规程取样。并进行试样调湿和状态调节。 2）试样制备：每块试样应至少包括10个完整的有代表性的网孔。 3）测试方法对较规则网孔的试样，当网孔为矩形或偶数多边形时，测量相互平行的两边之间的距离；当网孔为三角形或奇数多边形时，测量顶点与对边的垂直距离。同一测点平行测定两次，两次测定误差应小于5％，取均值；每个网孔至少测3个测点，读数精确到0．Imm，取均值。 4）计算 （1）计算网孔面积。 对较规则网孔，按下列公式计算网孔面积： 三角形网孔： A=0．577 4h 2 。 矩形网孔： A=h x h y， 五边形网孔： 4=0．726 5h 2。 六边形网孔： A=O．886 Oh 2。 以上式中：A——网孔面积(mm2)； h——网孔高度(mm)。 （2）对不规则网孔，用求积仪测出坐标纸上每个网孔两次测描的面积，两次测量值误差应小于3％，取均值。 5)结果:按下式计算网孔的当量孔径，计算精确到O．1mm ： D e =2×√A/π计算10个网孔当量孔径的平均值D e，精确到1mm。 梯形撕破强力试验 1 适用范围 1．1本方法规定了用梯形试样测定土工织物撕破强力的方法。 1．2本方法适用于测定土工织物的梯形撕破强力。 2仪器设备及材料 2．1拉伸试验机：应具有等速拉伸功能，拉伸速率可以设定，并能测读拉伸过程中的应力、应变量，记录应力一应变曲线。 2．2夹具：钳口表面应有足够宽度，以保证能够夹持试样的全宽，并采用适当措施避免试样滑移和损
伤。 3试样制备 3．1取样：按本规程T 1101—2006的规定取样。 3．2制样：纵向和横向各取10块试样，试件尺寸见图T 1125—1。试样上不得有影响试验结果的可见疵点。在每块试样的梯形短边正中处剪一条垂直于短边的
15mm长的切 口，并画上夹持线。 3．3试样调湿和状态调节：按本规程T 1101—2006中的第5条规定进行 4试验步骤 1）取样：按规定取样。纵向和横向各取10块试样，并进行试样调湿和状态调节。 2）调整拉伸试验机：调整卡具的初始距离为25mm，设定满量程范围，使试样最大撕破负荷在满量程负荷的30％～90％范围内，设定拉伸速率为lOOmm／min±5mm／min。 3）装备试样：将试样按照标准放人卡具内，使梯形试样的短边保持垂直状态。 4）开动拉伸试验机，直至试样完全撕破断开，记录最大撕破强力值，以N为单位。 5）试验：按本规程分别计算纵、横向撕破强力的平均值和变异系数。纵、横向撕破强力以各自10次试验的算术平均值表示，以N为单位，计算到小数点后1位， CBR顶破强力试验 1、适用范围 1．1本方法规定了测定土工织物顶破强力、顶破位移和变形率的试验方法。 1．2本方法适用于土工织物、土工膜及其复合产品。 2定义 2．1顶破强力 顶压杆顶压试样直至破裂过程中测得的最大顶压力。 2．2顶破位移 从顶压杆顶端开始与试样表面接触时起，直至达到顶破强力时，顶压杆顶进的距离。 2．3变形率 环形夹具内侧至顶压杆边缘之间试样的长度变化百分率。 3试验步骤 1）取样：按规定取样并进行试样调湿和状态调节 2）试验机选取：应具有等速加荷功能，加荷速率可以设定，并能测读加荷过程中的应力、应变量，记录应力一应变曲线
3）试样夹持：将试样放人环形夹具内，使试样在自然状态下拧紧夹具，以避免试样在顶压过程中滑动或破损。 4）将夹持好试样的环形夹具对中放于试验机上，设定试验机满量程范围，使试样最大顶破强力在满量程负荷的30％～
90 ％范围内，设定顶压杆的下降速度为60mm ／min±5mm／min。。 5）启动试验机，直到试样完全顶破为止，观察和记录顶破情况，记录顶破强力(N)和顶破位移值(mm)。如土工织物在夹具中有明显滑动，则应剔除此次试验数据，并补做试验至5块。 6）结果计算：分别计算5块试样的顶破强力(N)、顶破位移(mm)的平均值。顶破强力和顶破位移计算至小数点后1位， 单选题 1、土工合成材料的有效孔径O90表示（） A占总重90%的土颗粒通过该粒径 B占总重10%的土颗粒通过该粒径 C占总重95%的土颗粒通过该粒径 D占总重5%的土颗粒通过该粒径 2、测定土工织物厚度时，试件数量取( ） A10 B15 C20 D25 3、测定土工织物的拉伸性能试验是（） A宽条拉伸 B窄条拉伸 C条带拉伸 D接头、接缝宽条拉伸 4、土工合成材料有效孔径试验（） A水筛分 B干筛法 C渗透试验 D沉降分析试验 6、下列属于土工合成材料的力学性能试验( ) A厚度测定 B有效孔径 C单位面积质量 D直剪摩擦特性 7、测定土工织物厚度时，哪个压力不是规定压力（） A 2KPa B 20KPa C 200KPa D 100KPa B a A B D D 8、测定土工合成材料常规厚度时，采用多大压力（） A 20KPa B 2KPa C
200KPa D 100KPa 9、测定土工织物厚度时，加压力后多久读数（） A5s B10s C20s D30s 10、下列哪个指标表征土工织物孔径特征（） A孔径 B有效孔径C渗透系数 D通过率 11、当土工合成材料单纯用于加筋目的时，宜采用（） A
土工织物 B土工膜 C土工格栅 D土工网 12、土工网的拉伸强度是以（） A单位
横截面面积的力表示 B单位长度的力表示 C单位宽度的力表示 D单位厚度的力表示 B D B c c 13土工合成材料拉伸试验，用伸长测量名义夹持长度是指（） A 试样在受力方向上，标记的两个参考点间初始距离 B夹具的夹持部分长度 C两夹持部分长度 D两夹持初始间距 14土工合成材料拉伸试验，用实际夹持长度是指（） A两夹具夹持部分长度加上预负荷伸长 B名义夹持长度加上预负荷伸长 C 夹具夹持部分长度加上预负荷伸长 D两夹具夹持初始间距加上预负荷伸长 15、下列属于土工合成材料最基本的力学性能指标是( ) A刺破强度 B撕裂强度 C抗拉强度 D顶破强度 a B c 判断题 1、土工合成材料单位面积质量指单位面积的试样，在标准大气条件下的质量测定（） 2、土工合成材料单位面积质量的单位是g/m3( ） 3、土工合成材料的拉伸强度是试件被拉伸直到断裂时每单位长度的最大拉力（） 4、土工合成材料的伸长率是对应于最大拉力是的应变量（） 5《公路土工合成材料试验规程》中规定宽条拉伸试验，试样宽度为
50mm（） 6、土工合成材料的直剪摩擦试验用的土为标准砂土( ) 7、土工合成材料的垂直渗透性能试验采用恒水头法（） 8、O95表示95%的标准颗粒材料留在土工织物上（）正确错误（ g/m2 ）错误（宽度）正确错误（ 200 ）正确正确正确 9、土工合成材料宽条拉伸试验属于土工合成材料的耐久性能试验（） 10、土工织物厚度是在无压力条件下，正反两面之间距离
（） 11.土工织物渗透性试验的水温必须恒定在20℃。（） 12.土工织物试验前，应在温度为20±2℃，相对湿度90％以上和标准大气压的环境中调湿24h。（） 13.土工织物厚度测试时的压力值一般为5kPa。（） 14、土工合成材料送检样品应不少于1延长米（或2m2）。（） 15、土工织物用作反滤材料时,要求土工织物能阻止土颗粒随水流失,土工织物具有一定的透水性错误力学错误规定压力错误错误错误正确正确多选题 1、土工合成材料一般由下列几类组成（） A土工织物 B土工膜 C土工复合材料 D土工特种材料 2、测定土工织物厚度时，压力等级为（） A2KPa B20KPa C100KPa D200KPa 3、下列材料不适宜用恒水头法测定垂直渗透性能的是（） A土工膜 B 土工格栅 C复合排水材料 D土工织物 4、下列属于土工合成材料物理性能试验的是（） A厚度试验 B拉伸试验C垂直渗透 D单位面积质量 5、土工合成材料在进行力学性能指标测定时，试验为单向受力的是（） A刺破强度 B撕裂强度 C抗拉强度 D顶破强度 ABCD ABD ABC AD bc 6、土工合成材料的拉伸试验主要有哪几种方法（） A宽条试验 B单筋、单条拉伸 C窄条试验 D都不对 7、土工合成材料不适合用条带拉伸法测拉伸性能的是（） A土工格栅 B土工织物 C复合土工织物 D土工加筋带 8、土工合成材料适合用宽条拉伸法测拉伸性能（） A土工格栅 B土工织物 C复合土工织物 D土工加筋带 9、测定土工织物有效孔径的方法有（） A干筛法 B湿筛法 C 沉降分析法 D滚搓法 10、土工合成材料的主要力学特性有（） A蠕变特性 B耐久性 C拉伸特性 D撕裂强度 11、土工合成材料在公路桥梁工程的主要应用有（） A护坡 B调节刚度 C临时道路 D柔性路面结构层 AB BC ABC AB Acd ABcd 12、公路桥梁工程对土工合成材料的主要要求有（） A过滤、排水 B隔离 C加筋 D防渗 13、用于路堤加筋的土工合成材料，宜采用（） A土工织物 B土工膜C土工格栅 D土工网 14、土工合成材料在交通工程中的应用有（） A改善道路B无沟槽管道维修 C水土保持 D桥梁加固 15、关于土工织物的孔径，说的正确的
是（） A是水力学特性的指标 B反应它的过滤性能 C评价土工织物阻止颗粒通过能力 D反应土工织物透水性 16、土工合成材料的垂直渗透性能试验，说法正确的是（） A主要用于反滤设计B用于确定土工织物的渗透性能 C只适用于土工织物及复合土工织物的渗透性能的渗透性能测定 D以上都不对 ABcd Acd Abc ABcd ABc 17、土工合成材料在进行力学性能指标测定时，试验为双向受力的是（） A刺破强度 B撕裂强度 C胀破强度 D顶破强度 Acd 简述题 1、土工织物厚度测定方法 2、土工织物有效孔径测定方法 3、土工织物宽条拉伸试验 4、土工织物厚度垂直渗透试验（恒水头法） 5、土工织物单位面积质量测定
土工合成材料-宽条拉伸试验方法解读（每日一练） 考生姓名：刘志雄考试日期：【2020-12-23 】 单项选择题（共10 题) 1、土工合成材料宽条拉伸试验方法中湿态试样在取出（）min内完成测试。 (A) ?A,3 ?B,4 ?C,5 ?D,6 答题结果： 正确答案：A 2、《土工合成材料宽条拉伸试验方法》（GB/T 15788-2017）标准实施日期是（）。 (D) ?A,43098 ?B,43101 ?C,43221 ?D,43282
答题结果： 正确答案：D 3、土工合成材料宽条拉伸试验方法中抗拉强度的单位：（）。 (A) ?A,kN/m ?B,MPa ?C,N ?D,N/m 答题结果： 正确答案：A 4、测定土工织物拉伸性能的试验是（）。 (A) ?A,宽条拉伸试验 ?B,窄条拉伸试验 ?C,条带拉伸试验 ?D,接头/接缝宽条拉伸 答题结果： 正确答案：A
5、对于单向土工格栅的宽条拉伸试验，每个试样的宽度不小于（），并具有足够长度满 足夹钳隔距不小于100mm。 (D) ?A,100mm ?B,150mm ?C,300mm ?D,200mm 答题结果： 正确答案：D 6、土工合成材料宽条拉伸试验要求每组有效试样（）块。 (B) ?A,3 ?B,5 ?C,6 ?D,10 答题结果： 正确答案：B 7、对于伸长率超过5%的土工合成材料，设定试验机的拉伸速率，使试样的伸长速率为隔 距长度的（）%／min。 (D)
?B,20±2 ?C,10±1 ?D,20±5 答题结果： 正确答案：D 8、预负荷伸长是在相当于（）最大负荷的外加负荷下所测的隔距长度（mm）的增加值。 (B) ?A,2% ?B,1% ?C,3% ?D,4% 答题结果： 正确答案：B 9、土工合成材料宽条拉伸试验用引伸计的测试精度应为显示器读数的（）。 (B) ?A,±1% ?B,±2%
三门峡市山口水库复建工程 过渡层填筑试验成果报告 批准： 审核： 编制： 河南省水利第二工程局第五工程处 二O一O年十二月三十日
三门峡市山口水库复建工程 过渡层填筑试验成果报告 1. 工程概况 大坝坝型为土质防渗体分区坝，分为土质防渗区和堆石区，两区间为反滤层和过渡层，最大坝高42.50m，坝顶高程662.50m，坝顶宽6m，坝顶长153m，上游坝坡自上而下为1：2.5、2.75，下游坝坡为1：2，土质防渗体下游与反滤层之间坡比为1：0.45。土质防渗体、反滤层、过滤层、石渣区在填筑时各相邻层次之间的材料界限分明，反滤层第一层及第二次水平等宽为0.75m，过渡层水平等宽及竖直等宽为3m。 2. 碾压试验 现场碾压试验之前，取碎石及土区已检合格土料送至第三方试验室，粒径大于5mm 的碎石占总重量33%的大型击实试验，通过击实试验确定了该类填筑土料的最大干密度和最优含水率，最大干密度2.11 g/cm3，最优含水率11.0%，压实度100%，土料控制含水率范围为9.0%～14.0%。 2.1碾压试验目的 通过碾压试验取得合理的碾压遍数、铺土厚度、干密度及土料含水率等参数，以核实土料设计填筑标准的合理性，确定达到设计填筑标准的压实方法。 2.2试验依据 施工图纸、土工击实试验报告、《土工试验规程》SL237-1999、《碾压式土石坝施工规范》DL/T5129-2001、《堤防工程施工规范》SL260-98。 2.3碾压试验采用机具 碾压试验拟投入选用自卸汽车（15T）运料，SD16推土机推平，平板振动碾分层压实。 2.4试验场地 本次试验选在大坝下游处，首先人工平整，沿长度方向20米，经清基处理并经监理验收合格后试验。 2.5试验组合 蛙式打夯机夯实试验区为管身水平段，试验区为20m长，分成三段，对不同的夯实遍数（共3种：N10、N12、N15）和不同的铺碎石土厚度（10cm、15cm、20cm），3个不同碾压遍数、同一铺土厚度的试验组作为一个试验组合。 2.6铺碎石土夯实 在碾压试验区先上一层含水率相近的碎石土料10cm厚，先夯实15遍。再铺碎
第1题 土工合成材料宽条拉伸试验用引伸计的测试精度应为显示器读数的（）。 A.±1% B.±2% C.±4% D.±6% 答案:B 您的答案：B 题目分数：4 此题得分：4.0 批注： 第2题 《土工合成材料宽条拉伸试验方法》（GB/T 15788-2017）标准实施日期是（）。 A.43098 B.43101 C.43221 D.43282 答案:D 您的答案：D 题目分数：3 此题得分：3.0 批注： 第3题 预负荷伸长是在相当于（）最大负荷的外加负荷下所测的隔距长度（mm）的增加值。 A.2% B.1% C.3% D.4% 答案:B 您的答案：B 题目分数：3 此题得分：3.0 批注： 第4题
土工合成材料宽条拉伸试验方法中抗拉强度的单位：（）。 A.kN/m B.MPa C.N D.N/m 答案:A 您的答案：A 题目分数：3 此题得分：3.0 批注： 第5题 测定土工织物拉伸性能的试验是（）。 A.宽条拉伸试验 B.窄条拉伸试验 C.条带拉伸试验 D.接头/接缝宽条拉伸 答案:A 您的答案：A 题目分数：3 此题得分：3.0 批注： 第6题 对于伸长率超过5%的土工合成材料，设定试验机的拉伸速率，使试样的伸长速率为隔距长度的（）%／min。 A.10±2 B.20±2 C.10±1 D.20±5 答案:D 您的答案：D 题目分数：4 此题得分：4.0 批注： 第7题 土工合成材料宽条拉伸试验要求每组有效试样（）块。 A.3 B.5 C.6
D.10 答案:B 您的答案：B 题目分数：4 此题得分：4.0 批注： 第8题 对于单向土工格栅的宽条拉伸试验，每个试样的宽度不小于（），并具有足够长度满足夹钳隔距不小于100mm。 A.100mm B.150mm C.300mm D.200mm 答案:D 您的答案：D 题目分数：4 此题得分：4.0 批注： 第9题 土工合成材料宽条拉伸试验方法中湿态试样在取出（）min内完成测试。 A.3 B.4 C.5 D.6 答案:A 您的答案：A 题目分数：4 此题得分：4.0 批注： 第10题 土工合成材料宽条拉伸试验方法中用于进行湿态试验的样品应浸入温度为（）的水中，浸泡时间应至少（），且足以使试样完全润湿，即在浸泡更长的时间后最大负荷或伸长率无显著差异。 A.（20±5）℃，12h B.（20±2）℃，24h C.（20±2）℃，12h
……………………………………⊙……装…………………………⊙……订………………………⊙……线……………………………………17.4含水率试验 17.4.1试验目的和方法 土的含水率是土在105~110℃温度下烘干至恒量时所失去水的质量与干土质量的比值。以百分数表示。 含水率是土的基本物理指标之一。它反映了土的干、湿状态。土的含水率是计算干密度、孔隙比、饱和度、液性指数等指标的基本数据和评价土的工程性质的重要依据，是研究土的物理力学性质的重要指标。 含水率的试验方法较多，由于烘干法试验简便，结果稳定，故以此法作为测定含水率的标准方法。如果测试条件不能满足采用烘干法或需快速测定含水率时，可分别用如下方法： ● 酒精燃烧法：适用于不含有机质的砂类土、粉土和粘性土。 ● 碳化钙减量法：本方法的原理是用过量碳化钙与土中游离水混合接触产 生化学反应，生成乙炔气体。根据乙炔气体逸出失去的质量，计算求得土的含水率。此方法适用于各类土。 ● 核子射线法：适用现场原位测定填料为细粒土和砂类土的含水率。 以下仅介绍烘干法，核子射线法在土的密度试验中介绍。 17.4.2烘干法 17.4.2.1试验用仪器设备 ● 电热干燥箱：温度能保持在105~110℃。 ● 天平：称量200g ，分度值0.01g ；称量1000g ，分度值0.02g 。 ● 其它：干烘器、称量盒等。 17.4.2.2主要试验步骤： 1）选取有代表性试样（粘性土15~30g ，砂类土30~50g ，砾石类土不少于250g ，碎石类土不少于500g ），放于称量盒内称量湿土质量。 2）打开盒盖，将装有试样的盒放入烘箱内，在105~110℃温度下烘干。 各类土的烘干时间见表17.28。

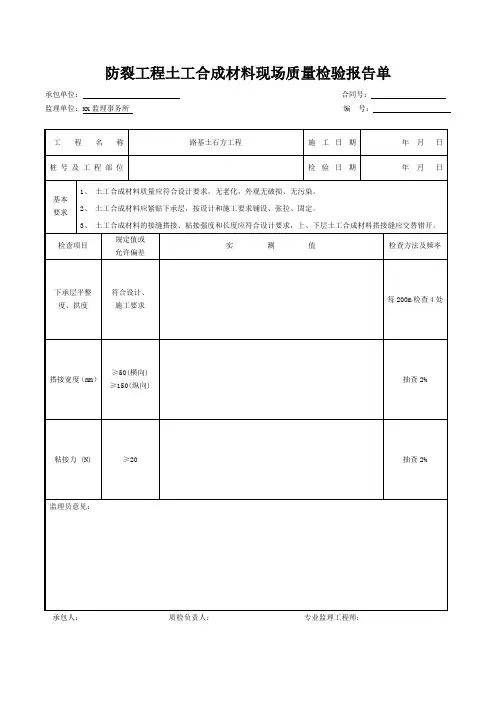

土工布铺设报验申请表 工程名称：农业高新区科技城道路景观工程编号： 致：胜利油田新兴监理咨询有限责任公司 我单位已完成农业高新区科技城道路景观工程景观分区一、景观分区二土工布铺设工作，先报上该工程报验申请表，请予以审查和验收。 附件：隐蔽工程验收记录 土工布分项工程检验批质量验收记录 土工布铺设单元工程质量评定表 承包单位（章）： 项目经理： 日期： 审查意见： 项目监理机构： 总/专业监理工程师： 日期：
隐蔽工程验收记录 施工单位：山东华隆集团有限公司编号： 工程名称农业高新区科技城道路景观工程 桩号或区段景观分区一、景观分区二土工布铺设 隐蔽检查内容：材料质量、缝接质量、搭接质量、铺设质量、露天时间 图鉴与说明： 土工织物经检测，符合质量标准和设计要求。缝接质量缝接强度大于土工织物强度的85％，符合设计要求。搭接质量基本平顺，稍松弛，横向不准搭接，符合设计要求。露天时间不超过15天 建设单位监理单位施工单位质检
土工布分项工程检验批质量验收记录 TJ4.1.1 工程名称农业高新区科技城道路 景观工程 检验批部位 景观分区一、景观 分区二土工布铺设 施工执行标准 名称及编号 GB50202-2002 施工单位山东华隆集团有限公司项目经理武国让专业工长郑国征分包单位无分包项目经理无施工班组长安家双 序号GB 50202—2002的规定 施工单位 检查评定记录 监理建设单位 验收记录 项次项目名称质量标准检验结果评定 检查项目1 土工布质量符合设计要求 经检查合格证和检验报告，土工布质量 符合设计要求 合格2 平整压实场地 基面上无带尖棱硬物，填平坑凹， 平整土面，或修好坡面 经检验符合设计要求合格3 备料 按工程要求裁剪、拼幅；避免织 物被损伤和受脏物污染 按工程要求裁剪、拼幅；无损伤和污染 现象 合格4 铺设符合设计要求 铺设平整，坡面上的铺设方向与坡面一 致，无石块、土块、水等进入。 合格5 回填 回填料不得含有损于织物的物 质，其压实符合设计要求 回填土料为粘性土，压实符合设计要求合格 检测项目 1 土工布搭接宽度75±15 总测点数合格点数合格率 合格 50 48 96% 2 土工布锚固符合设计要求 总测点数合格点数合格率 合格 40 37 92.5% 检测情况检测总点数 90 个，合格点数 85个，合格率 94.4 ％ 施工单位自评意见质量等级监理单位复核意见核定质量等级 检查项目均符合质量标准，检测项目总检测点合 格率为 94.4 ％ 合格 施工单位 检查评定结果 经自检土方分项工程开挖尺寸符合图纸设计和规范要求。 项目专业质量检查员：年月日 监理(建设)单位 验收结论监理工程师(建设单位项目专业技术负责人)：年月日
土工合成材料-宽条拉伸试验方法 单项选择题（共10 题) 1、土工合成材料宽条拉伸试验方法中湿态试样在取出（）min内完成测试。 (A) ?A,3 ?B,4 ?C,5 ?D,6 答题结果： 正确答案：A 2、《土工合成材料宽条拉伸试验方法》（GB/T 15788-2017）标准实施日期 是（）。 (D) ?A,43098 ?B,43101 ?C,43221 ?D,43282 答题结果： 正确答案：D 3、土工合成材料宽条拉伸试验方法中抗拉强度的单位：（）。 (A) ?A,kN/m ?B,MPa ?C,N ?D,N/m 答题结果： 正确答案：A 4、测定土工织物拉伸性能的试验是（）。 (A)
?A,宽条拉伸试验 ?B,窄条拉伸试验 ?C,条带拉伸试验 ?D,接头/接缝宽条拉伸 答题结果： 正确答案：A 5、对于单向土工格栅的宽条拉伸试验，每个试样的宽度不小于（），并具有 足够长度满足夹钳隔距不小于100mm。 (D) ?A,100mm ?B,150mm ?C,300mm ?D,200mm 答题结果： 正确答案：D 6、土工合成材料宽条拉伸试验要求每组有效试样（）块。 (B) ?A,3 ?B,5 ?C,6 ?D,10 答题结果： 正确答案：B 7、对于伸长率超过5%的土工合成材料，设定试验机的拉伸速率，使试样的 伸长速率为隔距长度的（）%／min。 (D) ?A,10±2 ?B,20±2 ?C,10±1 ?D,20±5 答题结果：
正确答案：D 8、预负荷伸长是在相当于（）最大负荷的外加负荷下所测的隔距长度（mm） 的增加值。 (B) ?A,2% ?B,1% ?C,3% ?D,4% 答题结果： 正确答案：B 9、土工合成材料宽条拉伸试验用引伸计的测试精度应为显示器读数的（）。 (B) ?A,±1% ?B,±2% ?C,±4% ?D,±6% 答题结果： 正确答案：B 10、土工合成材料宽条拉伸试验方法中用于进行湿态试验的样品应浸入温度为 （）的水中，浸泡时间应至少（），且足以使试样完全润湿，即在浸泡更长的时间后最大负荷或伸长率无显著差异。 (B) ?A,（20±5）℃，12h ?B,（20±2）℃，24h ?C,（20±2）℃，12h ?D,（20±5）℃，24h 答题结果： 正确答案：B 多项选择题（共4 题)
单元7 土工试验 土工试验的项目较多，每个试验项目都有几个不同的试验方法，本章选择的五项试验均参照国家现行标准《土工试验方法标准》GB/T 50123-1999和《土的工程分类标准》GB/50145-2007（以下简称《标准》）编制。 7.1 土的基本物理指标测定 一、试验目的 在实验室内直接测定土的密度、土粒比重、含水率三个实测指标，这三个指标称为土的三相基本试验指标。土的其它指标可以计算求得，称为换算指标。 二、试验方法 1. 测定土的密度试验方法有环刀法、蜡封法、灌水法、灌砂法等。对于细粒土，采用环刀法；对于易破裂土和形状不规则的坚硬土，可用蜡封法；对于现场粗粒土，一般用灌水法或灌砂法。 2. 根据土粒径的不同，土粒比重试验可分别采用比重瓶法、浮称法和虹吸筒法。对于粒径小于5mm的各类土，采用比重瓶法；对于粒径等于大于5mm的各类土，且其中粒径大于20mm的土质量小于总土质量的10％时，采用浮称法；对于粒径等于大于5mm的各类土，其中粒径大于20mm的土质量等于大于总土质量的10％时，采用虹吸筒法试验。 3. 含水率试验可分别采用烘干法、酒精燃烧法、炒干法、比重法等。 三、密度试验——环刀法 1.仪器设备 环刀；天平，感量0.1g；切土刀；推土器；游标卡尺；凡士林等。 2.试验步骤 (1) 用卡尺测出环刀的高和内径，并计算出环刀的容积V(cm3)。 (2) 称环刀的质量m1，准确至0.1g。
(3) 在环刀内壁涂一层薄薄的凡士林油，刃口向下放在试样上。 (4) 用切土刀沿环刀外缘将土样削成略大于环刀直径的土柱，然后慢慢将环刀垂直下压，边压边削，到土样伸出环刀上部为止，削去环刀两端余土，使与环刀口面齐平。把削下的土样做含水率试验。 (5) 擦净环刀外壁，称量环刀加土的质量m 2，准确至0.1g 。 (6) 用推土器将试样从环刀中推出。 (7) 本试验应进行二次平行测定，两次测定的差值不得大于0.03g/ cm 3,取两次测定的算术平均值。 3.成果整理 (1) 按式（7—1）计算土的湿密度： ()021m m V ρ=- （7—1） 式中：ρ0 —— 土的湿密度（g/ cm 3），准确到0.01 g/ cm 3； m 1 —— 环刀的质量（g ）； m 2 —— 环刀加土的质量（g ）； V —— 环刀容积V (cm 3)。 (2) 按式（7—2）计算土的干密度： ()0010.01d w ρρ=+ （7—2） 式中：ρd —— 土的干密度（g/ cm 3）； w 0 —— 土的含水率（%）。 (3) 填写试验记录。格式见表7-1。 表7-1 密度试验记录（环刀法） 试验日期 试验者 计算者 校核者 4.注意事项 (1) 操作要快，动作细心，以避免土样被扰动、破坏结构及水分蒸发。 (2) 环刀方向要正、要垂直，加力适当。 (3) 边压边削的时候，切土刀要向外倾斜，以免把环刀下面的土样削空。
公路工程试验检测内容开工前应作的试验 一、路基方面的试验有： 1、土工击实试验报告 2、CBR（承载比）试验报告 3、液塑限试验报告 4、颗粒分析试验报告（必要时作） 二、桥涵方面的试验有： 1、水泥试验报告 2、粗集料试验检测报告 3、细集料试验检测报告 4、钢筋拉伸、弯曲试验报告 5、水泥混凝土配合比试验报告 6、水泥砂浆配合比试验报告 三、路面方面的试验有： 基层：（水泥稳定级配碎石） 1、水泥试验报告 2、各种碎石试验检测报告 3、水泥稳定级碎石配合比试验报告 4、无机结合料击实试验报告 基层：（水泥稳定级配砂砾）
1、水泥试验报告 2、砂砾筛分试验报告 3、水泥稳定砂砾配合比试验报告 4、无机结合料击实试验报告 面层： 1、沥青物理性质试验报告 2、所用各种碎石试验检测报告 3、沥青混合料配合比试验报告 施工过程中应作的试验有： 一、路基方面的试验有： 1、土工击实试验报告（在不换土的情况下作一次就可以了，如果换土，换几次作几次） 2、CBR（承载比）试验报告在不换土的情况下作一次就可以了，如果换土，换几次作几次） 3、液塑限试验报告（只是针对细粒土，才作，其他的不作） 4、颗粒分析试验报告（必要时作） 二、桥涵方面的试验有： 1、水泥试验报告 2、粗集料试验检测报告 3、细集料试验检测报告
4、钢筋拉伸、弯曲试验报告 5、水泥混凝土抗压强度试验报告 6、水泥砂浆抗压强度试验报告 7、水泥混凝土配合比试验报告 8、水泥砂浆配合比试验报告 三、路面方面的试验有： 基层：（水泥稳定级配碎石） 1、水泥试验报告 2、各种碎石试验检测报告 3、无机结合料击实试验报告 4、水泥剂量试验检测报告 5、无侧限抗压强试验报告 6、无机结合料含水量试验 7、水泥稳定级碎石配合比试验报告基层：（水泥稳定级配砂砾） 1、水泥试验报告 2、砂砾筛分试验报告 3、无机结合料击实试验报告 4、水泥剂量试验检测报告 5、无侧限抗压强试验报告 6、无机结合料含水量试验
贵州师范大学 学生实验报告 二○一五——二○一六学年度第一学期 材料与建筑工程学院三年级 专业土木工程 班级2013级 课程名称土力学试验 组别第二组 组员邵旺、成坤、文总、王选富、田红、陆正浩、邓广平、吴维、熊勰
实验项目名称__击实试验_________组长邵旺_______ 组别第二组同组学生邵旺、成坤、文总、王选富、田红、陆正浩、邓广平、吴维_熊勰 实验时间_2015_年_12_月_14_日指导教师戴自然_______ 实验报告需包含以下内容：①实验目的与原理；②主要实验仪器及设备；③实验步骤； ④实验数据及处理；⑤实验结论；⑥其它；⑦思考题 （一）实验目的与原理 1.实验目的 击实实验的目的是测定试样在一定击实次数下或某种压实功能下的干密度与 含水率之间的关系，从而确定土的最大干密度和最优含水率。 2.试验原理 土在一定的压实效应下，若含水率不同，则密度也会不同。当压实功能和压实 方法不变时，土的密度随含水率的增加而增加，但当含水率增大到一定程度后， 土的密度反而减小，这是因为细粒土在含水率较低时，颗粒表面形成薄膜水， 摩擦力大，不易压实；当含水率继续增加时，颗粒表面结合水膜渐渐加厚，其 润滑作用也增大。在外力作用下，容易移动，易于压实；而继续增加水量，只 会增加土的孔隙体积，从而使干密度降低。能使土体达到最大干密度的含水率 称为最优含水率。 （二）主要实验仪器及设备 1.击实仪：由击实筒、击锤及导筒组成。本次实验选用轻型击实仪。 2.天平：称量200g，最小分度值0.01g；称量500g，最小分度值1.0g。 3.台秤：称量10kg，最小分度值5g。 4.圆孔筛：孔径为40mm、20mm和5mm标准筛各一个。 5.试样推出器：本实验用修土刀和刮土刀从击实筒中取出试样。 6.烘箱。 7.其他：喷水设备、碾土器、盛土盘、修土刀、平直尺、量筒和保湿设备等。（三）实验步骤 1.试样制备（湿法制备）
试样制备与数据处理作业指导书 一、适用范围 1.1本方法规定了卷装土工合成材料的取样方法与试样准备方法，其它类型的土工合成材料可参照执行。 1.2本方法的基本内容为后面各项试验均应遵守的共同规定。 二、引用标准 GB 6529 纺织品的调湿和试验用标准大气 GB/T 2918 塑料试样状态调节和试验的标准环境 三、取样程序 1.取卷装样品 1）取样的卷装数按相关文件规定 2）所选卷装材料应无破损，卷装呈原封不动状。 2.裁取样品 1）全部试验的试样应在同一样品中裁取。 2）卷装材料的头两层不应取作样品。 3）取样时应尽量避免污渍、折痕、孔洞或其他损伤部分，否则要加放足够数量。 3.样品的标记 1）样品上应标明下列内容： ①商标、生产商、供应商； ②型号； ③取样日期；
④要加标记表示样品的卷装长度方向。 2）当样品两面有显著差异时，在样品上加注标记，标明卷装材料的正面或反面。 3）如果暂不制备试样，应将样品保存在洁净、干燥、阴凉避光处，并且避开化学物品侵蚀和机械损伤。样品可以卷起，但不能折叠。 四、试样准备 1.用于每次试验的试样，应从样品长度和宽度方向上均匀地裁取，但距样品幅边至少10mm。 2.试样不应包含影响实验结果的任何缺陷。 3.对同一项试验，应避免两个以上的试样处在相同的纵向或横向位置上。 4.试样应沿着卷装长度和宽度方向切割，需要时标出卷装的长度方向。除试验有其他要求，样品上的标志必须标到试样上。 5.样品经调湿后，再制成规定尺寸的试样。 6.在切割结构型土工合成材料时可制定相应的切割方案。 7.如果制样造成材料破碎，发生损伤，可能影响实验结果，则将所有脱落的碎片和试样放到一起，用于备查。 五、调湿和状态调节 1.土工织物 试样应在标准大气条件下调湿24h，标准大气按GB6529规定的三级标准：温度20摄氏度加减2℃相对湿度65％±5％。 2.塑料土工合成材料
隐蔽工程验收记录 施工单位：郑州市市政工程总公司编号： 工程名称汝州市广成路郊区段一标段 桩号或区段左侧K4+130-K4+365段 隐蔽检查内容：材料质量、缝接质量、搭接质量、铺设质量、露天时间 图鉴与说明： 土工织物经检测，符合质量标准和设计要求。缝接质量缝接强度大于土工织物强度的85％，符合设计要求。搭接质量基本平顺，稍松弛，横向不准搭接，符合设计要求。露天时间不超过15天 施工单位 质检监理单位 （技术负责人）
土工布分项工程检验批质量验收记录 TJ4.1.1 工程名称汝州市广成路郊区段一 标段 检验批部位 左侧 K4+130-K4+365 段 施工执行标准 名称及编号 GB50202-2002 施工单位郑州市市政工程总公司 司 项目经理景战锋专业工长张振 分包单位无分包项目经理无施工班组长李宏奎 序号GB 50202—2002的规定 施工单位 检查评定记录 监理建设单位 验收记录 项次项目名称质量标准检验结果评定 检查项目1 土工布质量符合设计要求 经检查合格证和检验报告，土工布质量 符合设计要求 合格2 平整压实场地 基面上无带尖棱硬物，填平坑凹， 平整土面，或修好坡面 经检验符合设计要求合格3 备料 按工程要求裁剪、拼幅；避免织 物被损伤和受脏物污染 按工程要求裁剪、拼幅；无损伤和污染 现象 合格4 铺设符合设计要求 铺设平整，坡面上的铺设方向与坡面一 致，无石块、土块、水等进入。 合格5 回填 回填料不得含有损于织物的物 质，其压实符合设计要求 回填土料为粘性土，压实符合设计要求合格 检测项目 1 土工布搭接宽度75±15 总测点数合格点数合格率 合格 10 10 100% 2 土工布锚固符合设计要求 总测点数合格点数合格率 合格 10 9 90% 检测情况检测总点数20个，合格点数 19个，合格率 95 ％ 施工单位自评意见质量等级监理单位复核意见 检查项目均符合质量标准，检测项目总检测点合 格率为 95％ 合格 施工单位 检查评定结果 经自检土方分项工程开挖尺寸符合图纸设计和规范要求。 项目专业质量检查员： 2015 年 12 月 25 日 监理(建设)单位 验收结论监理工程师(建设单位项目专业技术负责人)：年月日
土工合成材料试验规程 一、填空题 1、通常土工材料试样取回后，一般应置于温度为（）、相对湿度为（）和标准大气压的环境中润湿24h。 2测定土工织物在法向水流作用上的透水持性采用（）测定，测定其水平方向输导水流特性采用（）测定。 3、测定土工材料的抗拉强度时，一般两夹具的初始间距为（）。 4、测定土工合成材料的特性，一般评写其质量采用平均值、（）及（）进行评定。 5、蠕变试验是测土工合成材料在（）作用的特性。 二、判断题 1、所有土工材料在取样扣均应首先置于特定的温度及湿度等条件下放置 24h才可进行试验检测。（） 2、透水系数是指温度在20℃的指标。（） 3、剌破试验和落锥试验是对土工合成材料同一特性能的不同检测方法。（） 4、在测定土工合成材料厚度时，在一般加荷的情况下，第加至不同级别的荷载需稳定30s读数。（） 5、对于较规则的土工材料三角形的面积计算方式是长*高。（）。
三、选择题 1、土工合成材料在外检时,取样应至不距边缘( ). A 150mm B 50mm C 100mm D 200mm 2、对一般土工合成材料，在测定其单位面积质量过程中，试样面积为（）其试样数量不得少于（）。 A 10*10 5 B 15*15 10 C 10*10 10 D 15*15 5 3、土工格栅进场后，应行简易的验收：对其外观进行检测，经检测其单位面积为S，则其当量直径为（）。 A 4√S/3.14 B 2√S/3.14 C 2√S /3.14 4、水的动力粘滞系数比为1.0时的温度为( )。 A 0℃ B 10℃ C 20℃ D 15℃ 5、在测定土工材料多方面的特性的过程中，在可疑数据舍弃后，如果试验次数达不到该试验要求的数量，则该组数据（）。 A 有效 B 作废 C 补测数据 6、土工合成材料的厚度通常是指压力为（）的厚度。 A 20Kpa B 10Kpa C 2Kpa D 5Kpa 7、检测土工合成材料的特性过程中，如使用拉力机，一般要求土工材料的最大拉力应在拉力机满量程的（）内
