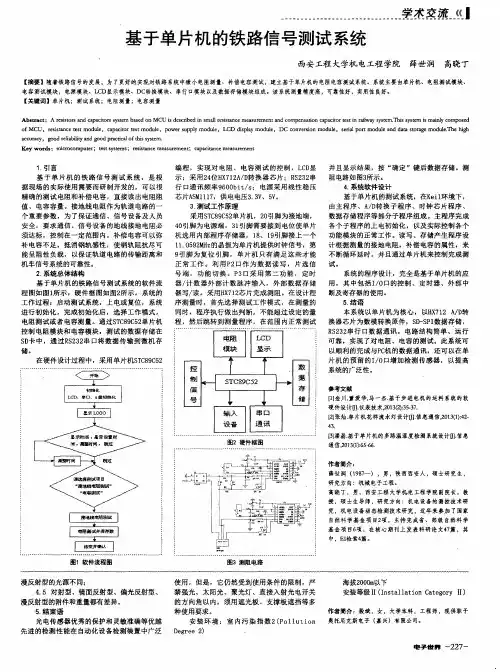

基于单片机的铁路信号测试系统
【摘要】随着铁路信号的发展，为了更好的实现对铁路系统中微小电阻测量、补偿电容测试，建立基于单片机的电阻电容测试系统。系统主要由单片机、电阻测试模块、电容测试模块，电源模块、LCD显示模块、DC转换模块、串行口模块以及数据存储模块组成。该系统测量精度高，可靠性好，实用性良好。
【关键词】单片机；测试系统；电阻测量；电容测量
1.引言
基于单片机的铁路信号测试系统，是根据现场的实际使用需要而研制开发的，可以很精确的测试电阻和补偿电容，直接读出电阻阻值、电容容量。接地线电阻作为轨道电路的一个重要参数，为了保证通信、信号设备及人员安全，要求通信、信号设备的地线接地电阻必须达标，控制在一定范围内。补偿电容可以弥补电容不足，抵消钢轨感性，使钢轨阻抗尽可能呈阻性负载，以保证轨道电路的传输距离和机车信号系统的可靠性。
2.系统总体结构
基于单片机的铁路信号测试系统的软件流程图如图1所示，硬件框图如图2所示。系统的工作过程：启动测试系统，上电或复位，系统进行初始化，完成初始化后，选择工作模式，电阻测试或者电容测量。通过STC89C52单片机控制电阻模块和电容模块，测试的数据存储在SD卡中，通过RS232串口将数据传输到微机存储。
在硬件设计过程中，采用单片机STC89C52编程，实现对电阻、电容测试的控制，LCD显示；采用24位HX712A/D转换器芯片；RS232串行口通讯频率9600bit/s；电源采用线性稳压芯片ASM1117，供电电压3.3V、5V。
3.测试工作原理
采用STC89C52单片机，20引脚为接地端，40引脚为电源端，31引脚需要接到电位使单片机选用内部程序存储器，18、19引脚接上一个11.0592MHz的晶振为单片机提供时钟信号，第9引脚为复位引脚，单片机只有满足这些才能正常工作。利用P2口作为数据读写，片选信号端，功能切换。P3口采用第二功能，定时器/计数器外部计数脉冲输入，外部数据存储器写/读。采用HX712芯片完成测阻。在设计程序测量时，首先选择测试工作模式，在测量的同时，程序执行做出判断，不能超过设定的量程，然后跳转到测量程序，在范围内正常测试并且显示结果，按“确定”键后数据存储。测阻电路如图3所示。
4.系统软件设计
