第一章
1. 电磁辐射与可见光的范围
电磁辐射又称电子烟雾，是由空间共同移送的电能量和磁能量所组成，而该能量是由电荷移动所产生。举例说，正在发射讯号的射频天线所发出的移动电荷，便会产生电磁能量。电磁“频谱”包括形形色色的电磁辐射，从极低频的电磁辐射至极高频的电磁辐射。两者之间还有无线电波、微波、红外线、可见光和紫外光等。电磁频谱中射频部分的一般定义，是指频率约由3千赫至300吉赫的辐射。有些电磁辐射对人体有一定的影响。
可见光是电磁波谱中人眼可以感知的部分，可见光谱没有精确的范围；一般人的眼睛可以感知的电磁波的波长在400～760nm之间，但还有一些人能够感知到波长大约在380～780nm之间的电磁波。
2. 光源（本身发光）、景物（吸收和反射光）和主观：人眼的视觉效果的关系。
自然界的不同景物，在日光照射下，由于反射了可见光谱中的不同成分而吸收其余部分，从而引起人眼的不同彩色的感觉。一般来讲，某一景物的彩色，是该景物在特定光源照射下所反射的一定可见光谱成分，作用于人眼而引起的视觉效果。
3. 标准白光源有几种？NTSC制和PAL制采用的标准白光源是什么？
标准光源A，标准光源C，E白。NTSC和PAL制式采用的是C白。
4. 何谓视觉光谱光效率？
把任意波长光的光谱光效能与Km之比称为光谱光效率。
5. 人眼的明视觉和暗视觉的含义
明视觉过程主要是有锥体细胞完成的，它既产生明暗感觉又产生彩色感觉。
当光线暗到一定程度时，就只有杆体细胞起作用，于是人眼分辨不出光谱中各种颜色，结果使整个光谱带只反映明暗程度不同的灰色带。
6. 彩色三要素是什么？
色调，亮度，饱和度。
7. 眼睛的视觉范围是多少，对比度的概念是什么？
在适当的平均亮度下，能分辨的最大亮度与最小亮度之比为1000:1，在平均亮度很低时，这个比值只有10:1。
对比度：C=Lmax/Lmin
8. 什么是人眼的分辨力？
人眼的分辨力是指人在观看景物人眼对景物细节的分辨能力。
9. 影响分辨力的主要因素是什么？
（1）被观察物体在视网膜上成像的位置。
（2）照明强度。
（3）景物相对对比度。
（4）被观察物体的运动速度。
10. 人眼的视觉惰性与闪烁感觉
当光消失后，视亮度也并不瞬时消失，而是按近似指数函数的规律逐渐减少。人眼的这种特性称为视觉惰性。
如果人眼受周期性光脉冲照射，则当重复频率不够高时，会产生一明一暗的闪烁感觉。
11. 三基色原理
如果适当选择3种基色，将它们按不同比例进行合成，就可以引起各种不同的彩色感觉，合成彩色的亮度由3个基色的亮度之和决定，而色度由3个基色分量的比例决定。3个基色必须互相独立。
12. RGB计色制、RGB色度图
以（R）、（G）、（B）为单位量，用配色方程进行彩色量度和计算的系统称为RGB计色制
13. 分布色系数、相对色系数（表中的数值的理解）
三色系数的相对值称为相对色系数.
R G B(红、绿、蓝) 三种颜色的光量在某点素之颜色中所占的比例,叫三色系数.而三色系数ER、EG、EB 的总和为1. 分布色系数指，配出辐射功率为1瓦的谱色光所需要的[R]，[G]，[B]的数量
14. XYZ计色制
由于RGB色度图对有些颜色出现负坐标，即说明三基色系数中有的为负，这样就不能由相加混出所需颜色。为此国际照明委员会（CIE）规定了另一种计色系统，即XYZ计色制。
XYZ计色制所选的三基色单位量分别为（X）、（Y）、（Z），它并不代表实际彩色，也不能通过物理三基色相混合而得到，只能由计算求得，故常称（X）、（Y）、（Z）为计算三基色。
15. 显像三基色为什么不能选择标准光谱的三基色[R]、[G]、[B]？
其一是所选三基色在混色时，应获得尽可能多的彩色，即在色度图中，由显像三基色所构成的三角形尽可能大；另一方面基色的亮度应足够大。
第二章
1．为什么要采用隔行扫描而不采用逐行扫描？
早期生产的电视机场扫描频率只有50赫兹，如果不采用隔行扫描，会产生严重的图像闪烁，让人无法接受，采用隔行扫描两个方面产生对冲，让人感觉图像不闪烁。
2．隔行扫描的优缺点：
隔行扫描的行扫描频率为逐行扫描时的一半，因而电视信号的频谱及传送该信号的信道带宽亦为逐行扫描的一半。这样采用了隔行扫描后，在图像质量下降不多的情况下，信道利用率提高了一倍。由于信道带宽的减小，使系统及设备的复杂性与成本也相应减少，这就是为什么世界上早期的电视制式均采用隔行扫描的原因。
但隔行扫描也会带来许多缺点，如会产生行间闪烁效应、出现并行现象及出现垂直边沿锯齿化现象等不良效应。3．为什么隔行扫描存在着视在并行？
如果被传送图像中的运动物体在垂直方向上有足够大的速度分量，并且每经过一场时间运动物体刚好向下移动一行距离，则后一场传送的细节将与前一场相同。所以当视线随运动物体移动时，看起来像是变成了一行。
4．为什么隔行扫描存在着锯齿化现象？
当图像中的运动物体沿水平方向的速度足够大时，物体垂直边沿因隔行分场传送，会发生在相邻场光栅中左右错开的“锯齿化”现象。
5．均衡脉冲的作用？
为使频率提高后的行同步脉冲的平均电平不变，在脉冲间隔为H/2的情况下将脉冲的宽度减小为原来的1/2。
6．黑白全电视信号的组成
图像信号，复合消隐信号，复合同步脉冲。
7．凯尔系数（有效行系数）
垂直分辨率由电视制式的扫描线数决定.PAL制式表示1帧有效扫描线为625线,平均1个场有20线垂直消隐时间,因此,
实际画面只出现585TVL(如图表).另外,由于CCTV采用的是逐行扫描方式,因此分辨率下降.其比例被称为凯尔系数，隔行扫描的实际分解力要乘上一个隔行扫描系数也就是凯尔系数
8．恒亮度原理、高频混合原理和大面积着色原理
重现图像的亮度就只由传送亮度信息的亮度信号决定。
在接收端所恢复的3个基色信号也就只包含较低的频率分量，它们的高频部分都用同一亮度信号的高频部分来补充。从人眼对亮度细节和色调的分辨力不同出发，彩色电视系统在传送彩色景物时，可以只传送一个粗线条的彩色图像，并配以亮度细节。
9.黑白全电视信号的频谱
第三章
1．彩色电视信号为什么要采用(B-Y)、(R-Y)信号，而不采用R、G、B信号传输？
选用色差信号的优点：
（1）兼容效果好
当选用Y、R-Y、B-Y三种信号时，Y仅代表被传送景物的亮度，而不含色度。而且，当所传送的图像为黑白图片时，色差信号为零，因为任何黑白图片仅有亮度明暗的层次变化，因此它们的三基色信号总是相等的。色差信号只表示色度不表示亮度，而且三色差信号对亮度的贡献为零。所以，色差信号的失真不会影响亮度。因此，黑白电视机只接收彩色电视台中的Y信号，其效果与收看黑白电视台的节目一样。
（2）能够实现恒定亮度原理
所谓恒定亮度原理，是指被摄景物的亮度在传输系统是线性的前提下，均保持恒定，即与色差信号失真与否无关，只与亮度信号本身的大小有关。
（3）有利于高频混合
由于传送亮度信号占有全部视频带宽0--6MHz，而传送色度信号只利用较窄的频带0--1.3MHz。因此，电视接收机所恢复的三个基色信号就只包含较低的频率成分，反应在画面上，只表示出大面积的彩色轮廓；而图像彩色的细节，即高频成分则由亮度信号来补充。这就是说，由亮度出显示出一幅高清晰度的黑白图像，再由色度信号在这幅黑白图像上进行大面积的低清晰度着色。
2．色同步信号的作用是什么？基本构成是什么？
在彩色电视信号的传输解调过程中，为了使解调端能通过同步检波正确的解出色差信号，调制端除送出色度副载波外，还要提供能反映被解调制副载波频率和相位信息的信号，以便解调端产生符合要求的基准副载波，这一信号称为色同步信号。
色同步信号由8～12 个周期的副载波组成
3．U、V信号，I、Q信号，(B-Y)、(R-Y)信号的区别是什么？
U=k1（B-Y），V=k2（R-Y）。
[Q
I]=[cos33 sin33
-sin33 cos33][U
v];
4．NTSC制为什么要用I、Q，而不采用(B-Y)、(R-Y)信号？
由于色差信号的理论频带为1.5MHZ，如果色度信号以双边带方式传送，则对于每帧扫描525行、视频带宽为4.2MHZ 的制式来讲，亮度，色度信号的频带重叠过宽，相互干扰将很严重。如果色度信号以不对称边带方式传送，则正交同步检波将不能完善的解调分离作用，从而造成两个解调色差信号之间的相互串扰。为了避免这种串扰，有必要进一步压缩色差信号的频带。
5．如图在NTSC制中为什么U信号要旋转33°？
因为在NTSC制式中，边带是不对称的。
6．解释I为什么要采用残边带传输？
该调制方法既比双边带调制节省频谱，又比单边带易于解调
7．彩色的副载频如何选择？
选择1/2行频。
8．NTSC编、解码方框图
9．为什么PAL制色度信号采用u(t)和v(t)信号，而不需要采用I(t)和Q(t)信号？
PAL制由于克服了NTSC制的相位敏感性，允许以不对称边带方式传送色度信号，因此步采用Q，I色差信号。10．叙述PAL制逐行倒相补偿相位失真原理。
当矢量逆时针旋转时，彩色变化的顺序是品-红-黄-绿-青-蓝-品。现在如果将色度信号中的v分量倒相，则各个逆时针方向旋转时，彩色变化的顺序为品-蓝-青-绿-黄-红-品。这两种情况下的彩色相序相反。在发送端周期性地改变彩色相序而在接收端采用措施，就可以减少传输误差带来的影响
11．画出PAL制逐行倒相色度信号的频谱结构。
12．PAL制色度信号的副载频为什么要取f sc= (n-1/4)f H的值？
为了使Y信号频谱既与u信号频谱错开，又与v信号频谱错开，最好是将整数倍行频的Y频谱线插到u信号和v信号频谱线的中间。
13．PAL制副载波的如何选择？
6.5MHz
14．PAL制副载波为什么要加25Hz的偏置？
这一措施对改善色度信号与亮度信号的以场频为间隔的副频谱线之间的交错情况起重要作用，是进一步减少亮色相互干
扰的有效措施。
15．画出PAL制副载波不加25Hz和加25Hz的干扰光点样图，并说明加25Hz后的效果。
16．为什么PAL制副载波加25Hz后能改善副载波对图像的干扰效果？
加了25HZ偏置，由同一场光点连成的斜线的移动方向和速度都改变了。由逐场向右移d/8变成了左移3d/8；由逐场向上移1行变为了逐场向下移3行。于是，综合移动方向变成自右上方到左下方，而且移动速度加快了。从主观效果来看，移动速度快的斜线结构的可见度比移动慢的低，因而25HZ偏置改善了兼容性。
17．为什么PAL制副载波要采用f sc=283.7516f H，而不采用f sc=283.75f H？
加上了25HZ的偏置频率。
18．叙述PAL制色度信号分离的原理。
NTSC制的亮度信号与色度信号频谱以最大间距错开，可以用简单的电路实现亮色分离。下图是用一根延迟时间为TH 的延迟线构成的亮色分离电路。由于亮度信号的主频谱是以行频为间隔的，因此进入色度通道的亮度信号为：
式中m取m1至mn正整数求和，
而m1fH至mnfH为色度通道范围，显然经延时后的亮度信号Yd（t）与延时前的亮度信号Y（t）相等，而延时后的色度信号ed（t）与延时前的色度信号ec（t）相位相反，即 Yd（t）=Y(t-TH)=Y(t) 而延时后的色度信号ed(t)=ec(t-TH) = -ec(t) 于是相减端 [Y(t)+ec(t)]-[Yd(t)+ed(t)]=2ec(t)
相加端 [Y(t)+ec(t)]+[Yd(t)+ed(t)]=2Y(t)
即相减端分离出色度信号。相加端分离出亮度信号。
19．叙述PAL制梳状滤波器的原理。
PAL的特殊电路是梳状滤波器.为使它能够有效的分离两个色度分量,延时线的延时时间要有准确的数值. 延时线延迟时间τd应选择得既非常接近行周期(64μs)，以便相加、减时是相邻行相应像素间的加或减；而又必须为副载波半周期的整数倍，以保证延时前、后色度信号副载波相位相同(0°)或相反(180°)。由fSC=283.75fH+25Hz的关系，则行周期TH与副载波TSC之间的关系为：
τd可选为副载波半周期TSC/2的567倍或568倍。通常为567, τd略小于行周期,若为568则略大于行周期
梳状滤波器：作用是将色度信号分离出两个色差分量FU、FV，组成包括一行延时线、加法器和减法器。
传统的色度延时电路采用64μs超声波玻璃延时线，其原理是利用输入、输出换能器实现电—超声波—电信号间的转换。在梳状滤波器中，延时线的精确延时时间为63.943μs，延时后的信号与直通信号在加法器和减法器中运算，完成色度分量的分离任务。
设输入到梳状滤波器的第n行色度信号为：
F(n)=UsinωSCt+VcosωSCt=FU+FV
则第n+1行色度信号必然为F n+1=UsinωSCt-VcosωSCt=FU-FV
根据τd的选择知,延时前与延时后的副载波相位相反,若以F′n-1、F′n分别表示经延时后的相应行的色度信号,则
n-1=-F n-1=-(UsinωSCt-VcosωSCt)=-FU+FV F′n=-Fn=-(UsinωSCt+VcosωSCt)=-FU-FV
由此可以求得,第n行输入时,相加电路输出为
Fn+F′n-1=(FU+FV)+(-FU+FV)=2FV 相减电路的输出为
Fn-F′n-1=(FU+FV)-(-FU+FV)=2FU 同理,在第n+1行输入时,相加电路和相减电路分别输出为:
Fn+1+F′n=-2FV F n+1-F′n=2FU 依次类推。由式明显地看出,梳状滤波器有效地分离了两个色度分量FU与±FV。
20．画出梳状滤波器的频谱特性。
21．群延时误差对梳状滤波器特性的影响
群延时误差主要引起梳状滤波器对u，v信号高次边频分量的分离性能变坏。其影响比相延时误差小。
22．相延时误差对梳状滤波器特性的影响
当梳状滤波器有相延时误差时，出现在输出中的串色分量与信号转变成逐行反相和同相。在这种情况下，即使用无解调相位误差的正交同步检测器，也不能抑制串色。
23．解释为什么PAL制会产生行蠕动现象的。
在PAL制中串色会引起行蠕动现象，有时在无串色的情况下，信号本身的幅度也会由于某种原因而进行逐行增减；另外也还可能存在逐行具有不同电平的其它寄生信号。这些都是产生行蠕动现象的原因。
24．解释PAL制群延时误差引起边缘行蠕动
存在于垂直彩色边缘部分的高频串色有可能产生短线段状的边缘行蠕动现象。
25．解释PAL制半帧频闪烁现象
由于垂直彩色过渡处的相邻行色度信号有突变，因而梳状滤波器已经不再能将其两个分量分开，必然有大幅度的串色产生。而且，彩色相序的逐行改变以及一帧包含奇数行，又使彩色过渡处串色的极性逐帧改变，于是引起半帧频的闪烁现象。
26．PAL制色度信号允许不对称边带传输，或者说对传输通道的频率特性缺陷具有抗御能力。
27多径接收的影响较小
28梳状滤波器使彩色信噪比提高3db
29为什么说PAL制彩色清晰度比NTSC制低
电影和PAL每秒只差1帧，所以以前一般来说就直接一帧对一帧进行制作，这样PAL每秒会比电影多放一帧，也就是速度提高了1/24，而且声音的音调会升高。这就是一些DVD爱好者不喜欢PAL制DVD的原因之一。但是据说现在有些PAL制DVD采取了24+1的制作方法，就是把24帧中的一帧重复一次，从而获得跟电影一样的播放速度。
而NTSC因为每秒有30帧，不能直接一帧对一帧制作，所以要通过3-2 PULLDOWN等办法把24个电影帧转成30个视频帧，这30个视频帧里所包含的内容和24个电影帧是相等的，所以NTSC的播放速度和电影一样。
所以PAL实际是比电影播放速度慢的，清晰度也就比不上NTSC制式了。
dsyl2013@https://www.doczj.com/doc/513372923.html,
dsyl2013
一、单项选择题 1．色温是（D） A．光源的温度 B．光线的温度 C．表示光源的冷热 D．表示光源的光谱性能2．彩色三要素中包括（B） A．蓝基色 B．亮度 C．品红色 D．照度 3．彩色电视机解码器输出的信号是( B )。 A．彩色全电视信号 B．三个基色信号 C．亮度信号 D．色度信号 4．我国电视机的图像信号采用残留边带方式发射的原因是为了（B）。 A．增加抗干扰能力 B．节省频带宽度 C．提高发射效率 D．衰减图像信号中的高频5．PAL制解码器中，4.43MHz带通滤波器的作用是从彩色全电视信号中取出（B）。A．亮度信号 B．色度和色同步信号 C．复合同步信号 D．色副载波 6．彩色电视的全电视信号与黑白电视的全电视信号相比，增加了（D）。 A．三基色信号 B．三个色差信号 C．两个色差信号 D．色度与色同步信号 7．三基色原理说明，由三基色混合得到的彩色光的亮度等于( D )。 A．红基色的亮度 B．绿基色的亮度 C．蓝基色的亮度 D．三个基色亮度之和 8．普及型彩色电视机中，亮度与色度信号的分离是采用( A)分离方式完成的。 A．频率 B．时间 C．相位 D．幅度 9．我国电视机中，图像中频规定为( D )MHz。 A．6.5 B．31.5 C．33.57 D．38 10、彩色的色饱和度指的是彩色的（C） A．亮度 B．种类 C．深浅 D．以上都不对 11．在电视机中放幅频特性曲线中，需要吸收的两个频率点是( D )。 A．30 MHz/31.5 MHz B．31.5 MHz/38 MHz C．38 MHz/39.5 MHz D．30 MHz/39.5 MHz 12．彩色电视机中，由彩色全电视信号还原出三基色信号的过程称为( B )。 A．编码 B．解码 C．同步检波 D．视频检波 13、逐行倒相正交平衡调幅制指的是( B )。 A．NTSC制 B．PAL制 C．SECAM制 D．以上都不对 14．PAL制编码器输出的信号是( B )。 A．三个基色信号 B．彩色全电视信号 C．三个色差信号 D．亮度信号
第三章模拟彩色电视制式 要点分析 3.1设NTSC 制电视系统摄取的彩色光为 F =1[R e ] + 2[G e ]，求编码后所得信号 Y 、I 、Q 和C 的数值，并画出色度信号的矢量图。 换关系 [0.596 -0.275 再根据I 、Q 和u 、v 的转换关系得 c = J Q 2 +I 2 =0.836 e =arcta 门『丄〕+330 = 315”+180”+33” = 209.85 I Q 丿 可画出矢量图如图 V 」 A-- 0.836 /209.85 ° U C U 2 +V 2 =0.836 c V G 0 =arcta n — =209.85 U 再根据I 、Q 和u 、v 的转换关系得 1 r cos330 sin 330 g u [l 」~ [-sin330 cos330 」l V 解：由于F =1[R e ] +2[G e ]可得 R=1 G=2 B=0，根据 丫、丨、Q 和 R 、G 、 B 的转 [Y] （0.299 0.587 -0.523 0.211 0.114 [[1[ [ 1.473 ] 0.312 -0.835 L 1 」 -0.322」[0」L 0.046 . 或根据亮度方程 丫=0.299 R e +0.587 G e +0.114 B e 得 R-Y=-0.473 U=k 1（ B-Y ）= -0.726 Y=1.473 B-Y=-1.473 V=k 2（ R-Y ）= -0.415 1_「— 0.8351 」"L 求得Q 、I 值。
矢量图同上。 3.4设NTSC 制中采用100-0-100-25彩条信号，计算出复合信号数值。若规定其振幅最大 摆动范围在-0.20~+1.20界限内，问应如何进行压缩？计算出压缩系数。 解：按亮度公式 Y=0.299R+0.587 G+0.114 B 计算出 100-0-100-25彩条信号各条的 丫值，并 由此得到 R-Y 、B-Y 、C 、Y+C 、Y-C 数值如下表 B-Y 、R-Y 进行压缩，即分 别乘以压缩系数 k 1和k 2。取黄青两条，组成联立方程： J k 12 (B - Y)黄+ k ；(R-Y)黄=1.20 Y 黄 Jk 12 (B- Y)青+ k ；(R-Y)青=1 .20 Y 青 3.5彩色电视色度信号为什么要压缩？如果编码时各彩条被压缩的比例不同接收时显示彩 条图像是否有彩色失真？ 答：由于电视的复合信号是由亮度信号和色度信号叠加而成， 如果不把色度信号压缩， 则 彩条复合信号幅度的最大值将超过白电平的 78%，而最小值将比黑电平低 78%。用这样的 视频信号对图像载波调幅时将引起严重的过调制， 为使已调信号不超过规定的界限和改善兼 容性，必须对色度信号进行压缩。 如果编码时对各彩条采用不同的压缩的比例，虽然可以使已调信号不超过规定的界限， 但接收端很难识别各彩条不同的压缩比，会造成彩条饱和度的失真。 3.6试分析说明用于 NTSC 制的亮色分离电路的工作原理。 答： NTSC 制的亮度信号与色度信号频谱以最大间距错开， 可以用简单的电路实现亮色 分离。下图是用一根延迟时间为 T H 的延迟线构成的亮色分离电路。由于亮度信号的主频谱 白 黄 青 绿 品 红 t t - 监 黑 R G B Y 1.0 1.0 1.0 1.0 1.0 1.0 0.25 0.91 0.25 1.0 1.0 0.78 0.25 1.0 0.25 0.69 1.0 0.25 1.0 0.56 1.0 0.25 0.25 0.47 0.25 0.25 1.0 0.34 0 R-Y 0 0.09 -0.53 -0.44 0.44 0.53 -0.09 0 B-Y Y+C Y-C 0 -0.66 0.22 -0.44 0.44 -0.22 0.66 0 0 0.666 0.574 0.622 0.622 0.574 0.666 0 1.0 1.576 1.354 1.312 1.182 1.044 1.006 0 1.0 0.244 0.206 0.068 -0.062 -0.104 -0.326 0 解之得: k i =0.427 k 2=0.772
电视机原理简答题、论述题 1、何谓三基色原理？P50V06 答：①自然界中各种彩色都可以用三基色的混合比例而得到，反之，任意一种颜色都可以分解为三基色。 ②三基色相互独立，其中任意一种基色不能有其他两种基色混合而得到。 ③三基色之间的混合比例决定了混合彩色的色调和色饱和度。 2、图像信号采用残留边带方式发送有哪些优点？图像信号为什么采用负极性调制？P22P25 答:⑴优点：①压缩了的图象信号调幅波频带 ②滤波性能与单边带易于实现 ③可采用峰值包络检波器实现解调 ⑵负极性的优点：①节省发射功率②便于实现自动增益控制③干扰信号对图象的影响较小 3、为什么采用残留边带方式?P25 答：图象信号的最高频率是6MHz，调幅后在载频两边出现了两个对称的边带，因而调幅后的频带宽度是12MHz。从调幅波的频谱中发现，调幅高频信号由两个对称的上、下边带组成，且上、下两个边带结构相同，都是传送同一种信息。为了压缩频带宽度且仍然可以完成传送信息的任务，即实现单边带传输，就需设法抑制其中一个边带，因此，在电视系统中，采用残留边带方式传输 4、图像信号有那两个主要特点?P13 答：①相关性：分为行间相关和帧间相关，相邻的两行或两帧变化不大 ②单极性：总是在零值以上或零值以下，绝不会同时跨越零值上下两个区域，因此有平均值，也称为亮度 5、显像管的调制特性是什么?P34 答：阴极电流随栅、阴电压以指数规律变化，即栅、阴电压对阴极电流的控制作用为非线性。当栅极偏压在-20V到-80V之间时，显像管的控制灵敏度大约每伏几个微安的数量级。随着栅极负压值减小，阴极电流按指数规律增大 6、显像管由哪几部分组成？各部分的作用是什么？P32 答：⑴由玻璃外壳、电子枪和荧光屏组成 ⑵作用：①玻璃外壳：为电子束实现全屏幕扫描提供足够大的空间 ②电子枪：用来发射密度可调的电子流，并通过聚焦加速，形成结面积很 小、速度很高的电子束 ③荧光屏：在电子束的高速轰击下发白光 7、黑白显像管电子枪由哪几部分组成？各部分的作用是什么？P33 答：⑴由灯丝、阴极、栅极、加速极、聚焦极、高压阳极组成 ⑵作用：①灯丝：加热阴极 ②阴极：受热后，发射电子 ③栅极：栅阴之间通常加有数十伏直流电压，形成阻带电场，改变栅极
电视机原理试题集单项选择题一、 ）c 1．彩色电视机出现无光栅、无图像、无伴音故障现象的可能部位是（ C 与D．AB．伴音电路C．开关电源A．场扫描电路 ．彩色电视机解码器输出的信号是( b )。2 D．色度信号B．三个基色信号C．亮度信号A．彩色全电视信号 电路的作用是限制图像的( a )。3．ABL B A与https://www.doczj.com/doc/513372923.html,]饱和度D．BA．亮度．对比度C．色[本文来源于）。4．行振荡器产生的行振荡信号的波形为（c D．三角波．锯齿波C．矩形波A．正弦波B ( a )状态。5．行输出管工作于D．饱和C．截止A．开关B．放大 a ）。6．行输出电路中的行逆程电容容量减小时，会使逆程脉冲电压（ ．不能确定C．不变D A．升高B．降低 的故障现象。7．电视机中，场扫描电路停止工作时，将会出现( c) 条亮线D．垂直—．无光栅B．有光栅无图像C．水平一条亮线A 。PAL制电视机对色度信号的解调采用的是( c)8．．包络检波器．同步检波器DA．鉴相器 B 鉴频器 C ）。9．我国电视机的图像信号采用残留边带方式发射的原因是为了（b ．衰减图像信号中的DC．提高发射效率A．增加抗干扰能力B．节省频带宽度高频．彩色的色调指的是颜色的( a)。10 B ．A与C．亮度D．种类A B．深浅．当末级视放的蓝视放管出现断路故障时，屏幕将会呈现(c )。11 https://www.doczj.com/doc/513372923.html,]D．黑色C．黄色[本文来源于A．紫色B．青色 带通滤波器的作用是从彩色全电视信号中取出43MHz4．12．PAL制解码器中，）。 b （ ．色副载波C．复合同步信号D．亮度信号A B．色度和色同步信号 。．一台电视机出现开机烧保险现象，故障的可能原因是( b)13 ．电源启动电阻开路．行输出短路DA．消磁电阻开路D．电源整流管短路C d 14．彩色电视的全电视信号与黑白电视的全电视信号相比，增加了（）。D．色度与色同步信号B．三个色差信号C．两个色差信号A．三基色信号。( d)15．三基色原理说明，由三基色混合得到的彩色光的亮度等于 ．三个基色亮度之和D C．蓝基色的亮度A．红基色的亮度B．绿基色的亮度决定。16．电视图像的清晰度主要由( a) D．亮度与色度信号．同步信号A．亮度信号B．色度信号C分离方式完成的。(a )17．普及型彩色电视机中，亮度与色度信号的分离是采用 ．幅度C．相位D ．频率A B．时间．我国电视标准规定：每个频道的频带宽度为( b)。18 12 MHz 8 MHz D．6 MHz C．．4.2 MHz BA．(a )19．电视接收机中，色度信号与色同步后号的分离是通过电路完成的。 1 ．幅度分离DC ．相位分离A．时间分离B．频率分离 ．石英晶体的谐振频率有( b)。20个4 D．个C．3个A．1个B．2 ）。c ．彩色电视机电路中，ARC电路指的是（21 D．自动消磁B．自动消色控制C．自动清晰度控制A．自动亮度限制
第三章 模拟彩色电视制式 要点分析 3.1 设NTSC 制电视系统摄取的彩色光为][2][1e e G R F +=，求编码后所得信号Y 、I 、Q 和C 的数值，并画出色度信号的矢量图。 解：由于][2][1e e G R F += 可得 R=1 G=2 B=0 ， 根据Y 、I 、Q 和R 、G 、 B 的转换关系 ??? ? ??????-=????????????????????---=??????????046.0835.0473.1021322.0275.0596.0312.0523.0211.0114.0587 .0299.0I Q Y 再根据I 、Q 和u 、v 的转换关系得 220.836c Q I = += 0arctan 33 3.1518033209.85I Q θ??=+=-++= ??? 可画出矢量图如图 U V 0.836 209.85° 或 根据亮度方程 Y=0.299e R +0.587e G +0.114e B 得 Y=1.473 R-Y=-0.473 B-Y=-1.473 U=k 1（B-Y ）= -0.726 V=k 2（R-Y ）= -0.415 220.836c U V =+= arctan 209.85V U θ== 再根据I 、Q 和u 、v 的转换关系得 ?? ? ???-=????????????-=??????046.0835.033cos 33sin 33sin 33cos 0000V U I Q 求得Q 、I 值。
矢量图同上。 3.4 设NTSC 制中采用100-0-100-25彩条信号，计算出复合信号数值。若规定其振幅最大摆动范围在-0.20~+1.20界限内，问应如何进行压缩？计算出压缩系数。 解：按亮度公式Y=0.299R +0.587G +0.114B 计算出 100-0-100-25彩条信号各条的Y 值，并由此得到R-Y 、B-Y 、C 、Y+C 、Y-C 数值如下表 R G B Y R-Y B-Y C Y+C Y-C 白 黄 青 绿 品 红 蓝 黑 1.0 1.0 0.25 0.25 1.0 1.0 0.25 0 1.0 1.0 1.0 1.0 0.25 0.25 0.25 0 1.0 0.25 1.0 0.25 1.0 0.25 1.0 0 1.0 0.91 0.78 0.69 0.56 0.47 0.34 0 0 0.09 -0.53 -0.44 0.44 0.53 -0.09 0 0 -0.66 0.22 -0.44 0.44 -0.22 0.66 0 0 0.666 0.574 0.622 0.622 0.574 0.666 0 1.0 1.576 1.354 1.312 1.182 1.044 1.006 0 1.0 0.244 0.206 0.068 -0.062 -0.104 -0.326 0 要使振幅最大摆动范围在-0.20~+1.20之间，可对两个色差信号B-Y 、R-Y 进行压缩，即分 别乘以压缩系数k 1和k 2。取黄青两条，组成联立方程： 黄黄黄Y 1.20)()(2 22221-=-+-Y R k Y B k 青青青Y 1.20)()(222221-=-+-Y R k Y B k 解之得： k 1=0.427 k 2=0.772 3.5 彩色电视色度信号为什么要压缩？如果编码时各彩条被压缩的比例不同接收时显示彩条图像是否有彩色失真？ 答：由于电视的复合信号是由亮度信号和色度信号叠加而成，如果不把色度信号压缩，则彩条复合信号幅度的最大值将超过白电平的78%，而最小值将比黑电平低78%。用这样的视频信号对图像载波调幅时将引起严重的过调制，为使已调信号不超过规定的界限和改善兼容性，必须对色度信号进行压缩。 如果编码时对各彩条采用不同的压缩的比例，虽然可以使已调信号不超过规定的界限，但接收端很难识别各彩条不同的压缩比，会造成彩条饱和度的失真。 3.6 试分析说明用于NTSC 制的亮色分离电路的工作原理。 答： NTSC 制的亮度信号与色度信号频谱以最大间距错开，可以用简单的电路实现亮色分离。下图是用一根延迟时间为T H 的延迟线构成的亮色分离电路。由于亮度信号的主频谱
第一章 视觉特性与三基色原理 要点分析 1.1 波长分别为400nm,550nm ，590nm ，670nm 及700nm 的五种单色光，每种光通量均为100lm ，计算合成光的光通量及辐射功率。 解：合成光的光通量为五种单色光光通量的和，即 Φ=5?100lm=500lm 查表得： V(400)=0.004 V(550)=0.995 V(590)=0.757 V(670)=0.032 V(700)=0.0041 由 ?Φ=Φ780 380)()(λλλd V K e V 可得 Φe (400)=100/（683?0.004）=366(W) Φe (550)=100/（683?0.995）=0.147(W) Φe (590)=100/（683?0.757）=0.193(W) Φe (670)=100/（683?0.032）=4.575(W) Φe (700)=100/（683?0.0041）=35.710(W) 因此：Φe =Φe (400)+ Φe (550)+ Φe (590)+ Φe (670)+ Φe (700) =406.6w 合成光的辐射功率为406.6瓦。 1.2 光通量相同的光源，其辐射功率波谱是否相同？在同一照明环境中亮度感觉与色度感觉是否相 同？在不同的照明环境中又如何？为什么？ 答：由于光通量是按人眼光感觉来度量的辐射功率，它与光谱光视效率V(λ)有关。对各单色光来说，当其辐射功率相同时，λ=555nm 的单色光所产生的光通量最大。在其它波长时，由于光谱光效率V(λ)下降，相同辐射功率所产生的光通量均随之下降，因此，光通量相同的各种单色光源，其辐射功率波谱并不相同。 对复合光来说，如果光源的辐射功率波谱为Φe (λ)，则总的光通量应为各波长成分的光通量之总和，即? Φ=Φ780 380 )()(λλλd V K e V ，因此，光通量相同的各种光源，其辐射功率波谱并不一定相同。 由此可知，光通量相同的光源，由于其辐射功率波谱并不一定相同，因此在同一照明环境中亮度感觉虽然相同的，但色度感觉并不一定相同。在不同的照明环境中，由于眼睛的适应性，亮度感觉与色度感觉均不一定相同。 1.5 描述彩色光的三个基本参量是什么？各是什么含义？ 答：描述彩色光采用的三个基本参量为：亮度、色调和饱和度。这三个量在视觉中组成一个统一的总效果，并严格地描述了彩色光。亮度是光作用于人眼时所引起的明亮程度的感觉。色调反映了颜色的类别。饱和度是指彩色光所呈现彩色的深浅程度。色调与饱和度又合称为色度，它既说明彩色光的颜色类别，又说明颜色的深浅程度。

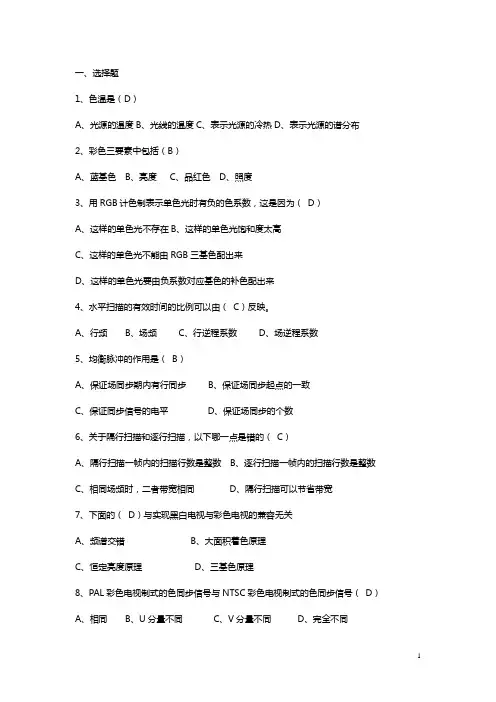

一、选择题 1、色温是（D） A、光源的温度 B、光线的温度 C、表示光源的冷热 D、表示光源的谱分布 2、彩色三要素中包括（B） A、蓝基色 B、亮度 C、品红色 D、照度 3、用RGB计色制表示单色光时有负的色系数，这是因为（D） A、这样的单色光不存在 B、这样的单色光饱和度太高 C、这样的单色光不能由RGB三基色配出来 D、这样的单色光要由负系数对应基色的补色配出来 4、水平扫描的有效时间的比例可以由（C）反映。 A、行频 B、场频 C、行逆程系数 D、场逆程系数 5、均衡脉冲的作用是（B） A、保证场同步期有行同步 B、保证场同步起点的一致 C、保证同步信号的电平 D、保证场同步的个数 6、关于隔行扫描和逐行扫描，以下哪一点是错的（C） A、隔行扫描一帧的扫描行数是整数 B、逐行扫描一帧的扫描行数是整数 C、相同场频时，二者带宽相同 D、隔行扫描可以节省带宽 7、下面的（D）与实现黑白电视与彩色电视的兼容无关 A、频谱交错 B、大面积着色原理 C、恒定亮度原理 D、三基色原理 8、PAL彩色电视制式的色同步信号与NTSC彩色电视制式的色同步信号（D） A、相同 B、U分量不同 C、V分量不同 D、完全不同 9、从彩色的处理方式来看，（A）制式的色度信号分辩率最高 A、NTSC B、PAL C、SECAM D、都差不多 10、NTSC彩色电视制式中副载频选择的要求不包括（B） A、实现频谱交错 B、减少视频带宽 C、尽量在视频较高频率端 D、保证色度带宽不超出视频上限 11、色同步信号的位置在（C） A、行同步脉冲上 B、行消隐信号的前沿 C、行消隐信号的后沿 D、场消隐信号的后沿 12、关于平衡调幅以下哪一种是正确的（C） A、平衡调幅中有载频分量 B、平衡调幅波的极性由载频决定 C、平衡调幅利于节省功率 D、平衡调幅可以用包络检波解调 13、彩电色度通道中色度信号与色同步信号的分离采用的是（B）方式。 A、幅度分离 B、时间分离 C、相位分离 D、频率分离 14、彩电中行输出变压器的作用是（D）。 A、为显像管提供工作电压 B、为小信号供电电路提供直流电压 C、为ABL电路、行AFC电路提供控制信号 D、A和B和C 15、彩电高频头（高频调谐器）的输出信号是（B）。 A、高频图像信号与伴音信号 B、中频图像信号与第一伴音中频信号 C、中频图像信号与第二伴音中频信号 D、视频图像信号与音频信号 16、彩色电视机中同步分离电路是将复合同步信号从全电视信号中分离出来，它常采用( A)
