用光栅测量光波波长实验报告
学院班级学号姓名
实验目的与实验仪器
【实验目的】
（1）学习调节和使用分光仪观察光栅衍射现象。
（2）学习利用光栅衍射测量光波波长的原理和方法。
（3）了解角色散与分辨本领的意义及测量方法。
【实验仪器】
JJY分光仪(1’)、光栅、平行平面反射镜、汞灯等。
实验原理（限400字以内）
1、光栅方程
dsin?=kλ (k=0,±1,±2,…)
主极大的级数限制：k≤d
λ
2、光栅色散本领与分辨本领
光栅的分光原理：波长越长，衍射角越大。
色散现象：入射光是复合光，不同的波长被分开，按从小到大依次排列，成为一组彩色条纹，就是光谱。
K级次的角色散率：D?=d?
dλ=k
dcos?
光栅的分辨本领定义为刚好能分辨开的两条单色谱线的波长差δλ与这两种波长的平均值之比：R=λ
δλ
实验步骤
光栅方程是在平行光垂直入射到光栅平面的条件下得出的，因此要按此要求调节仪器：1）按实验【实验装置】部分的“1.分光仪的构造”和“2.分光仪的调节”内容调节好分光仪。
2）调节光栅平面使之与平行光管光轴垂直：调B2或B3十字水平线。
3）调节光栅使其透光狭条与仪器主轴平行：调B1使谱线高度一致。
4）用汞灯照亮平行光管的狭缝，设平行光垂直照射在光栅上，转动望远镜定性观察谱线的分布规律与特征；然后改变平行光在光栅上的入射角度，转动望远镜定性观察谱线的分布的变化。
5）测量肉眼可以很清楚看到的汞灯蓝色、绿色、黄色I、黄色II四条谱线。使望远镜对准中央亮线，向左转动，对观察到的每一条汞光谱线，使谱线中央与分划板的垂直
线重合，将望远镜此时的角位置(P
左,P
左
′) 记录到表到中。同样的，向右转动，将望
远镜此时的角位置(P
右,P
右
′) 记录到表到中。
读数：
【分析讨论】
讨论光栅的作用、汞光谱线的分布规律与特征、平行光入射角度对谱线分布的影
响等，对实验结果进行评价。
答：1、光栅主要有四个基本性质:色散、分束、偏振和相位匹配，光栅的绝大多数应用都是基于这四种特性。光栅的色散是指光栅能够将相同入射条件下的不同波长的光衍射到不同的方向，它使得光栅取代棱镜成为光谱仪器中的核心元件；光栅的分束特性是指光栅能够将一束入射单色光分成多束出射光的本领；光栅的相位匹配性质是指光栅具有的将两个传播常数不同的波祸合起来的本领。最明显的例子是光栅波导祸合器，它能将一束在自由空间传播的光束祸合到光波导中。衍射光栅是一种分光元件,也是光谱仪器的核心元件。2、高压汞灯的相对光谱能量分布如图所示：可见光区4根汞线的强度(404nm、436nm、546nm和577—579nm)明显更强，总辐射能量中约有37％是可见光，其中一半以上集中在这4根汞的特征谱线上。3、当入射光线与光栅不垂直而偏离的角度α小于3°时。这部分误差较小而可以忽略，但随着偏离角度的增大，测量误差会显着增加，衍射条纹会相应地移动一个角度，要用d*（sin入射角+sinφ）=kλ进行计算。4、实验数据基本合理，实验结果基本正确。
3、
【思考题】
如何利用分光仪测量光栅的光栅常数给出实验方法和主要实验步骤。
答：让已知波长为λ的入射光垂直照射到光栅上,用分光仪测量并计算出θ，之后根据光栅方程,d sinθ=kλ求出d。主要实验步骤：紧接着本节实验进行操作，将汞灯换成波长为λ的入射光垂直照射到光栅上，根据本节实验中的测量步骤中的操作得到和，重复测量2~3次，利用衍射角计算公式计算出θ，最后带入光栅方程求解出d。
【结论】
通过本节实验，学习了调节和使用分光仪观察光栅衍射现象。学习了利用光栅衍射测量光波波长的原理和方法。了解了角色散与分辨本领的意义及测量方法。
实验4.11 衍射光栅的特性与光波波长的测量 衍射光栅由大量等宽、等间距、平行排列的狭缝构成。实际使用的光栅可以用刻划、复制或全息照相的方法制作。衍射光栅一般可以分为两类：用透射光工作的透射光栅和用反射光工作的反射光栅。本实验使用的是透射光栅。 根据多缝衍射的原理，复色光通过衍射光栅后会形成按波长顺序排列的谱线，称为光栅光谱，所以光栅和棱镜一样是一种重要的分光光学元件。在精确测量波长和对物质进行光谱分析中普遍使用的单色仪、摄谱仪就常用衍射光栅构成色散系统。 本实验要求：理解光栅衍射的原理，研究衍射光栅的特性；掌握用衍射光栅精确测量波长的原理和方法；进一步熟悉分光计的工作原理和分光计的调节、使用方法。 【实验原理】 1．光栅常数和光栅方程 图4.11—1 衍射光栅 衍射光栅由数目极多，平行排列且宽度、间距都相等的狭缝构成，用于可见光区的光栅每毫米缝数可达几百到上千条。设缝宽为a，相邻狭缝间不透光部分的宽度为b，则缝间距d = a + b就称为光栅常数(图4.11—1)，这是光栅的重要参数。 根据夫琅和费衍射理论，波长 的平行光束垂直投射到光栅平面上时，光波将在每条狭缝处发生衍射，各缝的衍射光在叠加处又会产生干涉，干涉结果决定于光程差。因为光栅各狭缝间距相等，所以相邻狭缝沿θ方向衍射光束的光程差都是 d sinθ(图4.11—1)。θ是衍射光束与光栅法线的夹角，称为衍射角。 在光栅后面置一会聚透镜，使透镜光轴平行于光栅法线(图4.11—2)，透镜将会使图4.11—2所示平面上衍射角为θ的光都会聚在焦平面上的P点，由多光束干涉原理，在θ满足下式时将产生干涉主极大，户点为亮点：
光栅衍射法测量光波长数据处理参考 1.数据记录 表一 汞灯绿光衍射角的测量 次序 k θ 'k θ k -θ 'k -θ 1 230°3’ 50°0’ 268°27’ 88°25’ 2 230°2’ 49°59’ 268°28’ 88°24’ 3 230°2’ 50°0’ 268°26’ 88°23’ 4 230°2’ 49°59’ 268°28’ 88°24’ 5 230°3’ 49°58’ 268°27’ 88°24’ 6 230°2’ 49°59’ 268°28’ 88°25’ 7 230°2’ 49°59’ 268°27’ 88°25’ 8 230°3’ 49°59’ 268°28’ 88°23’ 注：极限误差0.017,2,1/300()m k d mm ?=?== 2、实验数据处理（数据计算要有过程，即计算公式、数值代入，有效数字的保留要正确） A 、对 k θ进行数据处理: 根据肖维涅准则，对以 k θ测量量进行检查，无坏值出现。 8 1 1230.048k ki i θθ===?∑ 0.0031k S θ= =? vp t =1.08 1.080.00310.0034k A vp u t S θ==?= 0.0098B u = == 0.010k u ===? B 、对 'k θ进行数据处理: 根据肖维涅准则，对以 'k θ 测量量进行检查，无坏值出现。 8 ''1 149.988k k i i θθ===?∑ ' 0.0038k S θ= = ? vp t =1.08 ' 1.080.00380.0041k A vp u t S θ==?= 0.0098B u = == '0.010k u ===? C 、对 k -进行数据处理: 根据肖维涅准则，对以 k θ-测量量进行检查，无坏值出现。
实验七 用透射光栅测量光波波长及角色散率 一、 目的： 1 加深对光的衍射理论及光栅分光原理的理解； 2 掌握用透射关光栅测定光波波长、光栅常数及角色散率的方法。 3 测量光波波长。 二、 仪器及用具 分光计、透射光栅、汞灯。 三、 原理 1光栅衍射及光波波长的测定 由夫琅和费衍射理论，当波长为λ的单色光垂直入射至光栅上，满足光栅方程 λθk d =s i n （ ,3,2,1,0=k ） （1） 时，θ方向的光加强，其余方向的光几乎完全抵消。式中d 为光栅常数，θ为衍 射角。若已知λ，则可求d ；若已知d ，则可求λ。 2 光栅的角色散率 光栅在θ方向的角色散率为 θ λθsin d k D =??= （2） 测出d 及θ，可求出该方向的角色散率D 。 四、实验内容 1 仪器调节 分光计的调节，见实验三。载物台调水平后，使光栅平面与入射光垂直。 2 测光波波长、光栅常数、角色散率 以汞灯的绿谱线 A 75460?为已知，取1=k ，测该谱线左、右衍射光的角位置1T 、2T ，则衍射角212 1 T T -=θ,由（1）式可求光栅常数。 a) 绿光 ''014818±= θ 由（1）和（2）式可分别求得光栅常数和角色散率分别为
m d 510)002.0645.1(-?±= 1410)02.088.1(-?±=cm D b)紫光 ' _ 4115 =θ， '02=?- -θ， ''024115+= θ 由（1）和（2）式分别求得 A 4454360?±?=λ 1410)02.094.1(-?±=cm D b) 黄光 ''041121±= θ A )8.50.5774 (±=λ 1410)03.068.1(-?±=cm D
衍射光栅是一种高分辨率的光学色散元件，它广泛应用于光谱分析．随着现代技术的发展，它在计量、无线电、天文、光通信、光信息处理等许多领域中都有重要的应用． 【实验目的】 1．观察光栅的衍射现象，研究光栅衍射的特点． 2．测定光栅常数和汞黄光的波长． 3．通过对光栅常数和波长的测量，了解光栅的分光作用，并加深对光的波动性的认识． 【实验仪器与用具】 分光计1台，光栅1个，低压汞灯1个． 【实验原理】 普通平面光栅是在一块玻璃片上用刻线机刻画出一组很密的等距的平行线构成的．光波射向光栅，刻痕部分不透光，只能从刻痕间的透明狭缝过．因此，可以把光栅看成一系列密集、均匀而又平行排列的狭缝． 图15—1光栅衍射图 光照射到光栅上，通过每个狭缝的光都发生衍射，而衍射光通过透镜后便互相干涉．因此，本实验光栅的衍射条纹应看做是衍射与干涉的总效果．
下面我们来分析平行光垂直射到光栅上的情况(图15－1)．设光波波长为λ，狭缝和刻痕的宽度分别为a和b，则通过各狭缝以角度φ衍射的光，经透镜会聚后如果是互相加强，在其焦平面上就得到明亮的干涉条纹．根据光的干涉条件，光程差等于波长的整数倍或零时形成亮条纹．由图15－1可知，衍射光的光程差为(a+b)sinφ，于是，形成亮条纹的条件为： (a+b)sinφ= Kλ，K = 0，±1，±2，… 或d sinφ＝Kλ．（15－1） 式中，d＝a+b称为光栅常数，λ为入射光波波长，K为明条纹(光谱线)级数，φ是K级明条纹衍射角． K＝0的亮条纹叫中央条纹或零级条纹，K＝±1为左右对称分布的一级条纹，K ＝±2为左右对称的二级条纹，以此类推． 光栅狭缝与刻痕宽度之和a+b称为光栅常数．若在光栅片上每厘米宽刻有n条刻痕，则光栅常数d＝(a+b)= cm．当a+b已知时，只要测出某级条纹所对应的衍射角φ，通过式(15－1)即可算出光波波长λ．当λ已知时，只要测出某级条纹所对应的衍射角φ，通过式(15—1)可计算出光栅常数． 图15－2 光栅的放置 在λ和a+b一定时，不同级次的条纹其衍射角不同．如a+b很小，则光栅衍射的各级亮条纹分得很开，有利于精密测量．另外，如果K和a+b一定时，则不
实验名称：用透射光栅测定光波波长 实验目的： 1、理解光栅衍射的基本原理与特点； 2、掌握分光仪、光栅的调节要求与方法，掌握各步调节的目的和实现的判据； 3、认识光栅光谱的分布规律，并能正确判别衍射光谱的级次； 4、利用光栅测定光栅常量、光波波长。 实验仪器： 分光计 透射光栅 双面反射镜 汞灯 实验原理： 若以单色平行光束垂直照射光栅，通过每个狭缝的光都会发生衍射，这些衍射光又在一些特殊方向上被透镜会聚于焦平面上一点后，因干涉加强而型成各级亮线，如图1，若衍射角为φ的光束经透镜会聚后互相加强，则角φ必须满足关系式 ,...) 3,2,1,0(, sin =±=k k d k λ? 即光程差必须等于光波长的整数倍。式中λ为单色光波长，k 是亮条纹级次，?k 为k 级谱线 如果入射光是复色光，由于各色光的波长各不相同，则由公式（41-1）可以看出，其衍射角k ?也各不相同，经过光栅后，复色光被分解为单色光。在中央0=k ，0=k ? 位置处，各色光仍将重叠在一起，形成0级亮条纹。而在中央亮条纹两侧，各种波长的单色光产生各自对应的谱线，同级谱线组成一个光带，这些光带的整体叫做衍射光谱。如图所示，它们对
称地分布在中央亮条纹的两侧。 1、 测量光栅常数 用汞灯光谱中的绿线（546.07nm λ=）作为已知波长测量光栅常数d 。测量公式 sin k k d λ ?= 2、 测量波长 用上面求出的光栅常数，测量光谱线的波长。测量公式 sin k d k ?λ= 3. 光栅的角色散 角色散是光栅的重要参数，它表示单位波长间隔内两单色谱线之间的角距离。汞灯光谱中双黄线的波长差之差λ?=2.06nm ，两条谱线偏向角之差??和两者波长之差λ?之比： λ???= D 对光栅方程微分可有 ?λ?cos d k D = ??= 由上式可知，光栅光谱具有如下特点：光栅常数d 越小，色散率越大；高级数的光谱比低级数的光谱有较大的色散率。 实验内容 1、光栅的调节 （1）调节分光计，使望远镜对准无穷远，望远镜轴线与分光计中心轴线相垂直，平行光管出射平行光。调节方法见光学实验常用仪器部分。狭缝宽度调至约1毫米。 （2）安置光栅，要求入射光垂直照射光栅表面，平行光管狭缝与光栅刻痕相平行。 （3）调节光栅使其刻痕与转轴平行。注意观察叉丝交点是否在各条谱线中央，如果不是，可调节螺丝予以改正，调好后，再回头检查光栅平面是否仍保持和转轴平行。如有了改变，就要反复多次，直到两个要求都满足为止。 2、测定光栅常数 以汞灯为光源，测出K=±1波长为5460.7nm 绿光衍射角φ，求d 。但应注意：+1与-1级的衍射角相差不能超过几分，否则应重新检查入射角是否为零。 3、测定未知光波波长及色散率 用上法在K=±1时测出汞的紫、双黄线的衍射角，求出 它们的波长。 3、测定未知光波波长 求出汞的两条黄线λ1及λ2的衍射角角之差??，求出 λ1及λ2并计算出Δλ，再
迈克尔逊干涉仪测量光波的波长实验报告
迈克尔逊干涉仪测量光波的波长 班级：姓名：学号：实验日期： 一、实验目的 1.了解迈克尔逊干涉仪的结构和原理，掌握调节方法； 2.利用点光源产生的同心圆干涉条纹测定单色光的波长。 二、仪器及用具（名称、型号及主要参数） 迈克尔逊干涉仪，He-Ne激光器，透镜等 三、实验原理 迈克尔逊干涉仪原 理如图所示。两平面反 射镜M1、M2、光源S 和观察点E（或接收 屏）四者北东西南各据 一方。M1、M2相互垂 直，M2是固定的，M1 可沿导轨做精密移动。 G1和G2是两块材料 相同薄厚均匀相等的平行玻璃片。G1的一个表面上镀有半透明的薄银层或铝层，形成半反半透膜，可使入射光分成强度基本相等的两束光，称G1为分光板。G2与G1平行，以保证两束光在玻璃中所走的光程完全相等且与入射光的波长无关，保证仪器能够观察
单、复色光的干涉。可见G 2作为补偿光程用，故称之为补偿板。G 1、G 2与平面镜M 1、M 2倾斜成45°角。 如上图所示一束光入射到G 1上，被G 1分为反射光和透射光，这两束光分别经M 1和M 2’反射后又沿原路返回，在分化板后表面分别被透射和反射，于E 处相遇后成为相干光，可以产生干涉现象。图中M 2’是平面镜M 2由半反膜形成的虚像。观察者从E 处去看，经M 2反射的光好像是从M 2’来的。因此干涉仪所产生的干涉和由平面M 1与M 2’之间的空气薄膜所产生的干涉是完全一样的，在讨论干涉条纹的形成时，只需考察M 1和M 2两个面所形成的空气薄膜即可。两面相互平行可到面光源在无穷远处产生的等倾干涉，两面有小的夹角可得到面光源在空气膜近处形成的等厚干涉。若光源是点光源，则上述两种情况均可在空间形成非定域干涉。设M 1和M 2’之间的距离为d ，则它们所形成的空气薄膜造成的相干光的光程差近似用下式表示 若 M 1与M 2平行，则各处d 相同，可得等倾干涉。系统具有轴对称不变性，故屏E 上的干涉条纹应为一组同心圆环，圆心处对应的光程差最大且等于2d,d 越大圆环越密。反之中心圆斑变大、圆环变疏。若d 增加，则中心“冒出”一个条纹，反之d 减小，则中心“缩进”一个条纹。故干涉条纹在中心处“冒出”或“缩进”的个数N 与d 的变化量△d 之间有下列关系 2cos d i δ=
分光计的调节和用衍射光栅测定光的波长 一、实验任务 1．了解分光计的结构和调节过程, 学习正确调节分光计; 2．观察光栅对钠光衍射现象； 3．用光栅衍射法测量钠光的波长； 4．观察白光的光栅衍射现象。 二、操作要点 1．调节分光计 （ 1）调节望远镜：先调节望远镜聚焦于无穷远处（即适合平行光），再调节望远镜的光轴与仪器的主轴垂直； （2）调节平行光管：先调节平行光管，使其发出平行光，再调节平行光管的光轴与 仪器的主轴垂直。 2．调节光栅 调节光栅平面的法线垂直于仪器的主轴，调节光栅刻痕方向平行于仪器的主轴。 3．测定钠光波长 测出各级衍射亮线的角位置，将测量数据填入记录表格中。光栅常数d=1/300 mm 。 4．观察光栅的白光衍射现象，并画出观察到的衍射图像。 三、注意事项 1．分光计是较精密的仪器，调节时要严格按照操作规程； 2．光栅是易损元件，注意轻拿轻放，以防打碎； 3．为了延长钠光灯的使用寿命，严禁频繁开闭。 四、报告要求 -- 1．计算衍射角度，由所测的各λ值计算λ，并将λ与钠黄光标准值λ= 589.3 nm相比较， κ 计算测量的相对偏差。要求写出完整的计算过程，包括所用公式和代入实验数据后的表达 式。 2．画出白光光栅衍射光谱示意图并标出光谱的色序排列。 五、设计性内容 钠黄光由两条谱线组成，测量它们的波长差。 六、讨论题 1、 3 。 附录： FGY-10 型分光计结构特点与使用方法简介（二校区实验室使用） 该型分光计的望远镜、平行光管结构及其调整方法与讲义中介绍的基本相同，但其读 数盘的结构及读数方法是不同的。见下图：
读数装置： 该分光计的读数装置如图所示，由主刻度盘、游标盘、照明灯及读数窗组成。在主刻 度盘周边沿半径方向刻有1080 条透光线条，将周边等份为1080 个分度。每分度所对应的圆心角为20′。在游标盘上对称地配置两个分度相同的游标。游标的40个分度与主刻度盘上的 39 个分度对应的圆心角相同（13° 00′ 00″）。根据游标原理可知，此游标的分度值 为30″。 读数方法： 接通分光计电源后，在读数窗中看到的度盘和游标刻线均呈亮条纹。游标盘与刻度盘 所对准的刻线，在两盘的弧线间以亮线贯通。读数时，20 ′的整数倍部分（以 A 表示）根据游标盘0 刻线在刻度盘中所处位置进行读数；不足20′的部分（以 B 表示）根据贯通线的位置再游标上读取。两部分之和（A+B）即为分光计角度的读数。 由于两盘的刻线面间有一定间距，当从 读数窗望下看时，贯通线的位置会随观察角 度不同而变化。这就要求在测量时要始终以 相同的观察角度（如总是垂直于读数窗）进 行读数。又因刻线具有一定宽度，有时会出 现两条线同时贯通的情况，这是刻将读数估 计在两条贯通亮线中间所对应的位置。 例如上图 (a) 所示情况， A = 250 ° 40′， B＝ 02′00″。于是，分光计的读数值为 θ=175 ° 42′ 00″。对于上图 (b) 的情况， A = 175 °20′， B＝ 06′ 15″，则分光计 读数为θ=175°26′15″。 ·1·
光的各个波长区域 光是一种电磁波，它的波长区间以几个nm(1nm=10-9m)到1mm左右。这些光并不是都能看得见的，人眼所能看见的只是其中的一部分，我便把这部分光称为可见光。在可见光中，波长最短的是紫光，稍长的是蓝光，以后的顺序是青光、绿光、黄光、橙光和红光，其中红光的波长最长，在不可见光中，波长比紫光短的光称为紫外线，比红光长的光叫做红外线。下表列出紫外可见光和红外区的大致的波长范
围。波长小于200nm的光之所以称为真空紫外，是因为这部分光在空气中很快被吸收，因此它只能在真空中传播。 现在常用的光波波长单位是μm,nm和?（埃），它们之间的关系是：1μm=103nm=104?。光除具有波动性之外，还具有粒子性。量子论认为，光是由许多光量子组成的，这些光量子具有的能量为hυ，其中h=6.626×10-34J·S是普朗克常数，υ=c/λ是光的频率，c=3×10-8m/s是真空中的光速。量子论较好地反映了光的波粒二象性。 在光辐射中的一部分是人眼能够看得见的。人眼怎么会感到这部分光的呢？原来在人眼的视网膜上面布满了大量的感光细胞。感光细胞有两种：柱状细胞和锥状细胞。前者灵敏度高，能感觉极微弱的光；后者灵敏度较低，但能很好的区别颜色。在柱状细胞和锥状细胞里都会有一种感光物质，当光线照到视网膜上时，感光物质发生化学变化，刺激神经细胞，最后由神经传到大脑，产生视觉。如同感光片对各种颜色光的灵敏度也不一样，它对绿光的灵敏度最高，可对红光的灵敏度低得多。也就是说，相同能量的绿光和红光，前者在人眼中引起的视觉强度要比后者大得多。实践表明，不同的观察者的眼睛对各种波长的光的灵敏度稍有不同，而且还随着时间、观察者的年龄和健康状况而变。因此，只能以许多人的大量观察结果中取平均。现在大家公认的视觉函数曲线是国际照明委员会（简称CIE）根据平均人眼对各种波长的光的相对灵敏度值画成的曲线。
衍射光栅测波长 光栅是一种重要的分光元件，是一些光谱仪器（如单色仪，光谱仪）的核心部分，它不仅用于光谱学，还广泛用于计量，光通信及信息处理等方面。 一、实验目的： 1、熟悉分光计的调整和使用。 2、观察光线通过光栅后的衍射现象。 3、掌握用光栅测量光波长及光栅常数的方法。 二、实验仪器 TTY —01型分光计，待测波长的光源，光栅。 三、实验原理： 光栅是根据多缝衍射原理制成的一种分光元件，它能产生谱线间距离较宽的匀排光谱。所得光谱线的亮度比棱镜分光时要小一些，但光栅的分辨本领比棱镜大。 光栅不仅适用于可见光，还能用于红外和紫外光波，常用于光谱仪上。 光栅在结构上有平面光栅，阶梯光栅和凹面光栅等几种、同时又分为透射式和反射式两类。本实验选用透射式平面刻痕光栅或全息光栅。 透射式平面刻痕光栅是在光学玻璃片上刻划大量互相平行，宽度和间距相等的刻痕制成的。当光照射在光栅面上时，刻痕处由于散射不易透光，光线只能在刻痕间的狭缝中通过。因此，光栅实际上是一排密集均匀而又平行的狭缝。 若以单色平行光垂直照射在光栅面上，则透过各狭缝的光线因衍射将向各个方向传播，经透镜会聚后相互干涉，并在透镜焦平面上形成一系列被相当宽的暗区隔开的间距不同的明条纹。 按照光栅衍射理论，衍射光谱中明条纹的位置由下式决定： λφk b a k ±=+sin )( 或：λφk d k ±=sin （ 2.1.0=k ） （1.3—1） 式中：d=)(b a +称为光栅常数，λ为入射光波长，k 为明条纹（光谱线）级数，φk 为K 级明条纹的衍射角。（参看图1.3—1）。 如果入射光不是单色光，则由式（1.3—1）可以看出，光的波长不同其衍射角φk 也各不相同，于是复色光将被分解。而在中央k=0，φk=0处，各色光仍重叠在一起，组成中央明条纹，在中央明条纹两侧对称分布着k=1、2……级光谱，各级光谱线都按波长大小的顺序依次排列成一组彩色谱线，这样就把复色光分解为单色光（如图1.3—1）
用透射光栅测光波波长 一、实验目的 1、进一步学习分光计的调整和使用。 2.加深对光的衍射理论及光栅分光原理的理解 3 掌握用透射关光栅测定光波波长、光栅常数及角色散率的方法。 二、实验仪器 分光计、钠灯、光栅等 三、实验原理 光栅是根据多缝衍射原理制成的一种分光元件。它 不仅适用于可见光，还能用于红外和紫外光波。由于制造方法或用途不同，光栅的种类很多，有刻痕光栅和全 息光栅之分；有透射光栅和反射光栅之分等等。本实验 选用透射式平面刻痕光栅，它在光栅上每毫米刻有n 条 刻痕，其光栅常数d = 1/n 。现代光栅技术可使n 多达一千条以上。 1．光栅衍射及光波波长的测定 由夫琅和费衍射理论，当波长为λ的单色光垂直入射至光栅上，满足光栅方程 λθk d =sin （ ,3,2,1,0=k ） （1） 时，θ方向的光加强，其余方向的光几乎完全抵消。式中d 为光栅常数，θ为衍射角。若已知λ，则可求d ；若已知d ，则可求λ。 2． 光栅的角色散率 光栅在θ方向的角色散率为 θ λθcos d k d d D == （2） 测出d 及θ，可求出该方向的角色散率D 。 四、实验内容和步骤 1．调节分光计 分光计的调节要求是：望远镜聚焦于无穷远；准直管发出平行光；准直管与望远镜同轴并与分光计转轴正交．调节时，首先用目视法进行粗调。使望远镜、准直管和载物台面大致垂直于分光计转轴，然后按下述步骤和方法进行细调． (1)用自准法调节望远镜聚焦于无穷远． (2)调节望远镜主轴垂直于仪器转轴． 1 75——图b d θP θ2L 1L S G
图33-5-------图33-6 (3)调节分划板上十字叉丝水平与垂直．转动载物平台，从目镜中观察绿十字像是否沿叉丝水平线平行移动，若不平行，则可转动分划板套筒使其平行(注意不要破坏望远镜的调焦), 到此，望远镜已调好，可作为基准进行其它调节． (4)调节准直管发出平行光且准直管主轴与转轴垂直 2、光栅位置的调节 将光栅按照上面平面镜的位置放置，并与准直管尽量垂直。一般情况下，因为光栅片与载物小平台并不垂直，因此，光栅放在已经调好的分光计上后，还要对分光计进行调节，但此时不能调节分光计的望远镜系统，只能调节载物小平台。其要求是：亮十字反射回来的像(绿十字)及狭缝像与调整叉丝的竖直线重合，亮十字反射回的像的水平线同时与调整叉丝的水平线重合。因为光栅的两面并不严格平行，因此，此时调节光栅时不必将光栅转动1800 。 用钠灯照亮狭缝，转动望远镜观察光谱，如果左右两侧的光谱线相对于目镜中的叉丝的水平线高低不等，说明光栅的衍射面和观察面不一致，这时可调节平台上的螺钉c ，使他们一致（调整a,b 可否？为什么？）。 3、测定光栅常数d 根据（1）式，只要测出第k 级光谱中波长为λ的已知谱线的衍射角θ，就可以求出d 值。测量钠光谱中双黄线中的nm D 995.5882=λ的第1级或第2级的衍射角。 方法：转动望远镜使叉丝对准谱线的中心，记录两游标的读数21,v v ；将望远镜转到另一侧，使叉丝对准谱线的中心，记录两游标的读数' '21,v v ，衍射角 )]()[(2 12211v v v v -'+-'=θ 重复测量三次，计算光栅常数d 及其标准不确定度。 4、测量光谱中绿光的波长 用以测出的光栅常数，在测量此谱线的衍射角就可以用衍射公式求出谱线的波长。衍射角的测量同上，测量三次。 5、测量光栅的角色散 对钠光灯，光谱中的双黄线nm D 592.5891=λ，nm D 995.5882=λ，两黄线的波长差为nm 597.0=?λ，测出其第1级、第2级光谱中的两黄线的衍射角21,θθ，衍射角的测量同上，测量三次。根据公式（2）计算角色散率。 思考题 １．本实验对分光仪的调整有何特殊要求？如何调节才能满足测量要求？ ２．分析光栅和棱镜分光的主要区别。 ３．如果光波波长都是未知的，能否用光栅测其波长？
大学物理实验教案 实验名称：光栅衍射法测定光波长 1 实验目的 1）熟练分光计的调节。 2）理解光栅衍射现象； 3）学习用光栅衍射法测定光的波长。 2 实验器材 分光计、平面透射光栅、汞灯、平面反射镜 3 实验原理 3.1 实验原理 光栅和棱镜一样，是重要的分光光学元件，已广泛应用在光栅光谱仪、光栅单色仪等。光栅是一组数目极多的等宽、等距和平行排列的狭缝。它分为透射光栅和反射光栅两种。应用透射光工作的称为透射光栅，应用反射光工作的称为反射光栅。现代制造光栅主要有刻划光栅、复制光栅和全息光栅等形式。本实验用的是平面透射光栅。 描述光栅特征的物理量是光栅常数d ，其大小等于狭缝宽度a 与狭缝间不透光部分的宽度b 之和，即b a d +=，习惯上用单位毫米里的狭缝数目N 来描述光栅特性。光栅常数d 与N 的关系为 N d 1 = （1） 根据夫琅禾费衍射理论，波长为λ的平行光束垂直入射到光栅平面上时，透射光将形成衍射现象，即在一些方向上由于光的相互加强后光强度特别大，而其他的方向上由于光的相消后光强度很弱就几乎看不到光。图40-1给出了形成光栅衍射的光路图。如果入射光源为线光源，经过光栅后衍射图样为一些相距较大的锐利的色彩斑斓的明亮条纹组成。而这些亮条纹 1、光源 2、狭缝 3、凸透镜 4、平面透射光栅 5、光栅衍射光谱 图40—1 实验原理示意图
图40—2 汞灯的部分光栅衍射光谱示意图 所在的方位由光栅方程所确定，方程为 λφk d =sin （ 2,1,0±±=k ） （2） 其中，d 为光栅常数，k 为衍射级别，λ为光波长，φ为衍射角它是光栅法线与衍射方位角 之间的夹角。由（2）式可见，同一级的衍射条纹，如果波长不同其衍射角不同，所以光栅具有分光功能。图40-2为汞灯的部分光栅衍射光谱示意图。 光栅衍射现象是很容易观察到的，如果手头有一块光栅，可直接透过光栅观察某一光源就可看到衍射现象。实验室中经常在分光计上利用光栅衍射现象来进行光波长或光栅常数的测量。实验上，只要选择光栅常数已知的光栅，可见用待测光照射，使其产生衍射现象，同时用分光计测出各级衍射亮条纹所对应的衍射角k φ，那么由光栅方程（3）可以确定光波长，即： k d k φλsin = （3） 3.2 实验方法 如果有一台调节好的分光计，便可用来观察光栅衍射现象以及进行相关物理量的测定。如果光栅常数是已知的，那么把光栅置于分光计的载物台上，并确定光栅的刻线与平行光管的狭缝平行并使光栅平面与平行光管垂直。观察时，先把望远镜调节到对准平行光管，然后分别向左边和右边漫漫转动望远镜，便可观察到各个级别的衍射条纹，包括条纹的分布情况、各级条纹的亮度等等。对于第k 级衍射角的测量，可以把望远镜转动到对准第k 级衍射条纹， 测量其方向，读数为（k θ，k θ'）。再把望远镜转动到对准第k -级衍射条纹并测量其方向，读数为（k -θ，k -'θ）。根据条纹的对称性质，那么第k 级衍射条纹的衍射角用（4）式 )()(41 k k k k k θθθθφ'-'+-= - - （4） 得以计算。 4教学内容 1）分光计调节。 2）利用透射光栅测定汞灯中各个谱线的光波长。 5 实验教学组织及教学要求 1）检查设计方案并提出问题。 2）介绍光栅。 3）介绍测量内容及测量要求。 6 实验教学的重点及难点 1）重点： 1．分光计的调节（望远镜调焦、望远镜光轴调节、平行光管调节。） 2． 光栅放置的要求。 3．衍射角测量方法。 2）难点：
评分：大学物理实验设计性实验实验报告 实验题目：用迈克尔逊干涉仪测光波波长和波长差 班级：自动化（1）班 姓名：陈杰学号：20100151 指导教师：魏同利 实验日期：2011 年12月23日
用迈克尔逊干涉仪测光波波长和波长差 实验提要 实验课题及任务 《用迈克尔逊干涉仪测光波波长和波长差》实验课题任务是：给定的仪器是迈克尔逊干涉仪、钠光钉，运用所学的光的干涉理论，结合所给的仪器，设计出实验方案，测量出钠黄光的波长差λ?。 学生根据自己所学的知识，并在图书馆或互联网上查找资料，设计出《用迈克尔逊干涉仪测光波波长和波长差》的整体方案，内容包括：写出实验原理和理论计算公式，研究测量方法，写出实验内容和步骤，然后根据自己设计的方案，进行实验操作，记录数据，做好数据处理，得出实验结果，按书写科学论文的要求写出完整的实验报告。 设计要求 ⑴ 通过查找资料，并到实验室了解所用仪器的实物以及阅读仪器使用说明书，了解仪器的使用方法，找出所要测量的物理量，并推导出波长的计算公式，在此基础上写出该实验的实验原理。 ⑵ 选择实验的测量仪器，设计出实验方法和实验步骤，要具有可操作性。 ⑶ 在分光计上观察反射光的偏振现象，测定起偏角。 ⑷ 应该用什么方法处理数据，说明原因。 ⑸ 实验结果用标准形式表达，即用不确定度来表征测量结果的可信赖程度。 实验仪器 迈克尔逊干涉仪、白炽灯与毛玻璃屏。 问题提示 钠光灯发出的光，其中两条主谱线的波长和强度都很接近，在迈克尔逊干涉仪中将独立地发生干涉条纹，两组条纹叠加的结果使干涉条纹的视见度的发生周期性变化，实验时只要测出邻两个视见度最差(也可以是间隔n 个视见度最差)的鼓轮读数d ?，重复五取平均值，利用迈克尔逊干涉实验得到的相干公式找出它们的内在联系，导出波长差的计算公式d ?= ?22 λλ，即可求出波长差。 钠黄光较强的两条主谱线的波长分别为nm 5891=λnm 6.5892=λ， nm 3.589=λ。 必答问题 ⑴ 定域干涉与非定域干涉的区别？ ⑵ 提出减少误差的方法。
用光栅测量光波波长实验报告 学院班级学号姓名 实验目的与实验仪器 【实验目的】 （1）学习调节和使用分光仪观察光栅衍射现象。 （2）学习利用光栅衍射测量光波波长的原理和方法。 （3）了解角色散与分辨本领的意义及测量方法。 【实验仪器】 JJY分光仪(1’)、光栅、平行平面反射镜、汞灯等。 实验原理（限400字以内） 1、光栅方程 dsin?=kλ (k=0,±1,±2,…) 主极大的级数限制：k≤d λ 2、光栅色散本领与分辨本领 光栅的分光原理：波长越长，衍射角越大。 色散现象：入射光是复合光，不同的波长被分开，按从小到大依次排列，成为一组彩色条纹，就是光谱。 K级次的角色散率：D?=d? dλ=k dcos? 光栅的分辨本领定义为刚好能分辨开的两条单色谱线的波长差δλ与这两种波长的平均值之比：R=λ δλ 实验步骤 光栅方程是在平行光垂直入射到光栅平面的条件下得出的，因此要按此要求调节仪器：1）按实验【实验装置】部分的“1.分光仪的构造”和“2.分光仪的调节”内容调节好分光仪。 2）调节光栅平面使之与平行光管光轴垂直：调B2或B3十字水平线。 3）调节光栅使其透光狭条与仪器主轴平行：调B1使谱线高度一致。 4）用汞灯照亮平行光管的狭缝，设平行光垂直照射在光栅上，转动望远镜定性观察谱线的分布规律与特征；然后改变平行光在光栅上的入射角度，转动望远镜定性观察谱线的分布的变化。 5）测量肉眼可以很清楚看到的汞灯蓝色、绿色、黄色I、黄色II四条谱线。使望远镜对准中央亮线，向左转动，对观察到的每一条汞光谱线，使谱线中央与分划板的垂直 线重合，将望远镜此时的角位置(P 左,P 左 ′) 记录到表到中。同样的，向右转动，将望 远镜此时的角位置(P 右,P 右 ′) 记录到表到中。 读数： 【分析讨论】 讨论光栅的作用、汞光谱线的分布规律与特征、平行光入射角度对谱线分布的影

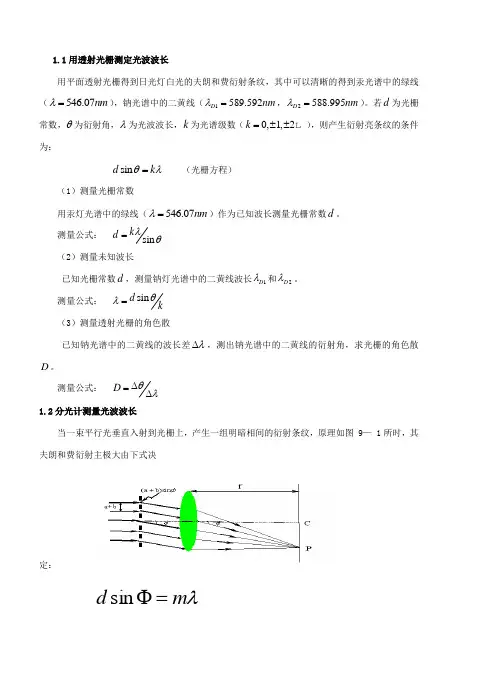

用透射光栅测定光波波长 用平面透射光栅得到日光灯白光的夫朗和费衍射条纹，其中可以清晰的得到汞光谱中的绿线（546.07nm λ=），钠光谱中的二黄线（1589.592D nm λ=，2588.995D nm λ=）。若d 为光栅常数，θ为衍射角，λ为光波波长，k 为光谱级数（0,1,2k =±± ），则产生衍射亮条纹的条件为： sin d k θλ= （光栅方程） （1）测量光栅常数 用汞灯光谱中的绿线（546.07nm λ=）作为已知波长测量光栅常数d 。 测量公式： sin k d λθ = （2）测量未知波长 已知光栅常数d ，测量钠灯光谱中的二黄线波长1D λ和2D λ。 测量公式： sin d k θλ= （3）测量透射光栅的角色散 已知钠光谱中的二黄线的波长差λ?，测出钠光谱中的二黄线的衍射角，求光栅的角色散D 。 测量公式： D θ λ?=? 分光计测量光波波长 当一束平行光垂直入射到光栅上，产生一组明暗相间的衍射条纹，原理如图 9— 1所时，其夫朗和费衍射主极大由下式决
