新闻（虚拟）演播室灯光、声学装修技术说明
演播室系小型演播室，灯光系统采用传统三点式布光和新型冷热光源环型布光相结合方式。结合贵单位演播室具体情况和要求，将新闻景区和访谈景区相结合，提高有效面积的综合利用率，达到美观实用，效果突出，且不虚耗资金的功效。整体灯光采用可移动式轨道安装，所有灯光均可前后左右移动。现设计功能可满足1-2人新闻和2-3人访谈性节目的灯光需求。
声学装修结合该演播室的实际情况，采用立体吸音浮箱结构，使该演播室声学装修声场效果达到最佳，整体观感达到最佳。
本设计方案遵照中华人民共和国广播电视总局颁布的《电视演播室灯光系统设计规范》的数据要求并结合该演播室实际情况而设计的。
第一部分设计方案
1、幕布：采用蓝色环型阻燃幕布做为背景幕布，即可做新闻口播，又可做访谈节目时使用，使录制节目更方便。并且光布均匀、光比适中，没有阴影。
2、整体灯光系统采用滑动轨道系统并配置恒力铰链，整体灯光系统可左右前后自由移动，部分地区灯具可上下移动，使调光更灵活方便。因考虑房间的宽度较宽，所以配置四根固定轨，使调光灵活方便并且以后可自由升级。
3、采用环型布光法，其照度均匀，无明显交叉阴影和眩光，且发光面积大，使轮廓明显，画面有纵深感，人物立体感强，画面清晰自然，色彩绚丽。
4、背景光：采用4X36W三基色冷光灯做背景灯，将幕布均匀照亮，光效细腻，没有明显交叉阴影。
5、逆光：采用6×36w三基色冷光灯做逆光，使轮廓明显突出，人物更丰富自然，且立体感强。
6、主光：主持人前用6×36w三基色冷光灯做主光，使主持人面部光线均匀，画面清晰自然。并配置1。5m恒力铰链，使调光更灵活方便。
7、侧付光：主持人左右各用4×36w三基色冷光灯做侧付光，以柔化主光照不到的死角、阴角并柔化主持人颈部阴影。
从整体布光来说，背景、轮廓光强，使画面有纵深感，背景照度均无明显交叉阴影，利于节目制作，中心照度均匀，符合演播室的标准。
第二部分演播室灯光系统
一、三基色冷光灯
三基色冷光灯属于泛光灯型灯具，是荧光灯的一种。一般的荧光灯不具备连续光谱，显色性较差。而三基色冷光灯是利用三种稀土荧光粉、按一定比例组合配置而成，即蓝（B）粉（峰值波长453）、绿（G）粉（峰值波长545）、红（R）粉（峰值波长611）。红、绿、蓝粉按不同比例混合后，可产生不同光谱能量分布的荧光灯。这种灯具可以得到与摄像管相吻合的RGB光谱性和各种色温的光，它的特点是：光效高、显色性好、光效率可达100LM/W，显色指数达95，热量辐射很小，可满足影视照明的要求。
冷光灯具可以提供柔和、平滑、大范围的主光和柔光照明，具有以下优越性。
（1）、属于面光光源，光线柔和、均匀，照射在人物面部非常细腻，灯管表面温度低，被照物体几乎无温升。
（2）、发光面积较大，照度均匀，光比容易控制，光线照射在人物脸上没有明显的阴影，只要布光合理就能体现理想的灯光效果。例如：采用环型布光法，灯位离地面和拍摄对象2.5M左右，主光用330W灯具、副光用220W的灯具、逆光用440W灯具、背景用120W灯具，照度在900～12000LUX。
（3）、显色指数R为85～95，色温3000～6000K，具有非常好的颜色再现性，完全满足摄象机的要求。而且用发出的光持续稳定，没有民用荧光灯那种明显的脉动现象，图象色调稳定，画面细节清晰。
（4）、只发出可见光，几乎不辐射红外线和紫外线，对人身体无害，播音员可以在较为舒适的环境中工作。
（5）、配用电子整流器，优点是：通过高频化可提高灯具效率，电子整流器补偿负阻抗特性，耗电比电感流器低，通常电感整流器的能量损耗约占灯功率的15～20%甚或更大、功率因数只在0。3～0。5，而电子整流功率因数达0。9左右，三次谐波含量可以做到低于基波的30～4%，而总的电流畸变系数则在25～5%，可以瞬时点灯，无频闪、无噪音，自身功率损耗小，合格的电子整流器自身的能量损耗只有功率的6%，体积小、重量轻，其重量只有电感整流器的1/10，可用模拟或数字信号调光，调光时灯管的色温保持不变。
（6）、安全性较高，不会因为灯具过热引起火灾。同时，不会出现卤钨灯经常发生的爆炸现象，增强了工作人员的安全感，特别是在没有专职灯光人员的演播室，为确保安全，最好选用这种灯具来照明。
（7）、灯管寿命长，可长达10000 H，是卤钨灯的50倍，如果每天使用10H，三年之内不用更换灯管，大大减少了维护费用。
（8）、可以大大节省电力，是一种绿色照明灯具。
二、冷光灯常识
1、技术特点
（1）、色温：2800～3250K（室内），4000～5600K（室外）。（2）、显色指数：OSRAM：（32）90～99，PHILIPS：930 85～95
（3）、寿命：进口10000H，国产3000～5000H，每天用4小时，可用五年。
（4）、种类：4×36W、6×36W、4×55W、6×55W、4×18W。
（5）、结构：灯管、电子镇流器、反射系统、灯壳、控制系统（可调）。
（6）、特点：① 温度低（改善环境）、
②光线柔和，不刺眼、
③寿命长、
④布光简单、
⑤省电
2、布光方法
（1）、三点式布光：（热光灯）
（2）、环形布光：根据冷光灯特点（散、柔的特点），既要布好人物光，又要达到三度空间的密度，使主持人在任何位置光线都比较合适，均能达到整个画面的清晰度。
以演播区为中心，主光、副光、侧光、均匀等距呈弧形排列，每个播音员设置两个逆光灯具，以加强造型效果。
光比：主：副=2：1.5
主：逆=1：1.5（2）
主：背=1：0.8
主光：1100LUX，离人物2.5～3M，离地面1.6M。
副光：700LUX，
背景：700～900LUX，离人物2.5～3M，离地面2.5～3M
逆光：2000LUX，离人物1.5M，离地面2.5～3M
聚光：（热光灯）房间高度﹥3.5M，逆光亮斑与肩齐，主光与嘴齐
（3）、使用说明：①、可以和聚光灯混用，根据用户喜好、要求来布光。要求立体感强、作造型、加强逆光时，用聚光灯较好。要求背景突出时用天幕灯，但聚光灯灯泡寿命短，且色温衰减比较快，由亮到暗，易产生色温不平衡，冷光灯变化不大，色温平稳一致。
②、光效不是很明显（太柔），可根据主持人的脸形特征确定布光方案。
③、出现眼袋和白内障问题，可把主光灯放低一些，侧光灯减暗一点（可调光的高低），眼袋就不会明显了。白内障是由于眼神光不合适，必须在正面低处，一台小聚光灯具（500W）较合适。
④、安装、悬吊：冷光灯房间高度宜在2.8﹤H﹤ 5M，聚光灯房间高度必须﹥3.5M
⑤、幕布：分环形幕布、直幕布、电动幕布、移动幕布。
三、灯光的运用
灯光能实现画面造型，能渲染气氛、表达情感和强调效果。可以说，演播室节目的制作有赖于灯光照明的作用。在实际应用中，我们将三基色冷光灯作为主光和辅光使用，而将将金属卤化物灯作为顶光和轮廓光使用，取得了很好的荧屏效果。通过这几年灯光的运用，我们有以下一些体会。
1、三基色冷光灯在新闻演播室中使用，一般采用环型布光法，就是围绕播音台的一周布光。这种布光法不但能完成主要人物的照明，而且能增加整个场景空间的密度。这种灯具发光定向性特别好，光斑焦点打到那里，那里的亮度就集中。灯多了也会形成反光点，不会破坏电视画面，播音员也不会有眩目的感觉。
2、背景光也可以使用三基色冷光灯照明，因为它的功率小，又是一种密封式灯具，使用起来较为安全。但是，此种灯具不适合给玻璃形状的物体布光，球形物体的透视感较差。在我国，新闻演播室用的背景都是一些静止的画面，比如一条
幕布、一块玻璃板等，所以在布光上要千方百计地突出立体感和透明度，以提高画面的明朗程度。
3、三基色冷光灯对红色极为敏感，所以播音员最好不要把嘴唇化的太红，宜用紫色和茶叶色（咖啡色）的口红。脸部化妆不要过重，宜浅不宜深，宜细不宜粗。另外，播音员的服装也有讲究，应穿色彩柔和、纯度较低、反差较小的衣服。同时，强反光或发亮的面料会产生耀光，降低层次感。而吸收线的面料则会使所不接近暗色调的层次全无。因此，服装不适合用强反光的面料或丝绒、天鹅绒之类的面料制作。另外，播音员也不宜穿花色图案太细小或太错综复杂、线条过密的衣服。
4、卤化物灯在演播室作为轮廓光使用，克服了三基色冷光灯轮廓效果差、电视画面缺乏层次感的缺点，可以使播音员的形象具有立体感、画面清晰、透明，增强了景深效果，突出了新闻播音员的人物形象。
5、若是三台以上摄象机，最好并在一起对一个画面来调平衡，这样画面亮度色温会比较一致。
6、若画面出现重影、虚边、拉毛等，可以检查下面的原因：
①、光圈应在四以上的亮度；
②、再用R，G，B复合调整一下；
③、线路（视频）是否有干扰；
④、背景不平展，光不匀，不亮；
⑤、若是接近背景色的衣服，最好更换一下；
⑥、若是白衬衣，尽量打深色领带；
⑦人物离背景是否太近；
第三部分：主要灯具详细资料说明、聚光灯
采用高光效，耐热螺纹透镜以及特制的反射系
统，达到照度高（聚光12000Lx/5m)、光斑匀、聚
散之比大于6:1。
灯体材料以压铸造件与铝型材为主体，造型美观、
坚固耐用。
专用的铝型材气楼及双层夹墙结构，通风、散热性好。
灯泡插座触点接触性好、锁紧可靠、符合国内、国际安全标准。
光源可选用国内标准、国际标准、卤钨灯泡。
各零部件之间具有良好的兼容性。
遮扉圈转动灵活，可切出硬边光束造型，可装入换色器。
新型锁紧手柄内嵌钢丝挡圈，锁紧力矩大、可靠性高（即使手柄松开，灯弓也不会脱落。）前、后调焦。
DSR-4×55W
三基色柔光灯（又称冷光灯），改变了热光源灯具发光效率低，温度过高的缺点，与热光源灯相比可降低90%以上的热量。
三基色冷光灯，具有以下优点：
1. 寿命长。灯管使用寿命长达10000小时，是
现有热光源灯具的60倍。
2. 温度低。灯管表面温度低，使被照射物体几乎
无温升。
3. 功率小。比热光源灯具节电30%以上。
4. 色温准、色彩还原率高。
5. 光线柔。三基色柔光灯具，对主持人员无强烈刺眼的现象，使被光照人
员舒适，放松。
6. 灯体采用铝制型材结构；遮光板使用进口反光板，反光效率高。
7. 灯体采用铝型材,耐腐蚀, 要求反光碗采用高纯挤压铝型材,反光效率高,
且均匀,反光碗采用并排插接式结构。
8. 灯体要求造型美观,散热性好,耐腐蚀。
9. 反光片采用高纯挤压铝型材,坚固耐用,反光效率高,且均匀
10. 遮扉为铝合金高效反光板,不得有划伤、变形等现象。
11. 光源显色指数Ra＞95，色温3050±150K°。每只灯配4只55W三基色
灯管。
照射距离3米的时候照度可达到525LX。
二、调光设备
主要功能特点
符合欧共体的CE标准；
光路：36；
硅路：256个硅路软配；
分控：24个分控推杆；
集控：12个集控推杆，可翻10页；
20 组走灯，每组99步；
12条调光曲线；
调光范围：0~100%；
暗场修改；
A、B两个预置场；
两个声控和一个工作灯接口。
主要技术参数
供电：单相AC 220V±10%，45-65Hz；输出信号：DMX512（1990）。
12*3KW调光硅箱
数字调光硅箱:(FDL-DP3000)
<一>概述:
FDL-DP3000全数字调光硅箱采用三维件立体定位、无焊点完全组合式柜架,外表面采用先进的金属粉末静电喷涂,美观大方,坚固耐用.FDL-DP3000全数字调光立柜,突破传统的技术方式,运用最新科技计算机微电脑技术,采用大规模的集成电路.选用性能可靠.品质优良的工业电子元件,同时把数据库与智能化技术紧密结合、巧妙地运用高速CPU、数字锁相环.逻辑编程等技术措施.抗正解决了国内传统调光设备触发精度低,调光范围窄,以及抗干扰能力差等实质性的问题.实现了调光设备在中国历史上的“质”的飞跃.该调光立柜特别适用于对调光技术要求十分严格的舞台、剧场、会堂、电视演播厅等专业灯光场所的固定设备使用。
FDL- DP3000硅柜单元
<二>主要功能特点简介：
1）确保灯光系统的安全可靠性：
众所周知，调光设备是舞台灯光系统的选择中心，灯光系统的安全可靠性至关重要。FDL-DP3000全数字调光立柜，选用品质优良的工业电子元件，采用光耦隔离设计，运用高速CPU，数字锁相环以及大规模的逻辑编辑编程等现代先进的系统控制电器，系统核心部件应用4层PUB电路板进行布线，避免因受信号线控制长短不一样，电子元件参数不一致以及电源波动或环境变化等因素的影响。
调光立柜中每个调光回路独立设计，避免因公用电器的故障而影响了全柜的正常工作。抽屉单元还采用独特的插针闭合设计。插针蕊片为黄铜镀镍后再镀
银保证了绝对良好的导电性和耐性。为保障灯光师的操作安全。地线和零线插针长于三相插针，确保各单元插入时首先于接地状态，避免发生意外。
调光系统采用双DMX512数字信号控制。热备份以及最大限幅输出等保护功能，保护了灯泡光源不易损坏。同时，立柜内的散热系统设计了合理的自然风以及起静强劲的送风抽风散热风机。此外，高品质的功率模块。高灵敏度的空开保护，使整个调光立柜能在恶劣的环境中安全可靠地正常工作。
2）信号反馈检查系统与最大输出限幅保护：
为了使灯光师能充分了解调光立柜的进行情况，准确地掌握灯光系统各个环节的重要数据。及时有效地排除各种故障隐患。FDL-DP3000全数字调光立柜，设有自动/自动的检测微型开头。同时还配备负载运行、信号接收、开关闭合状态等运行情况指示。灯光师通过透明有机玻璃活动门进行实时有效地巡回检查，一旦发现问题，就可以及时给予解决。
FDL-DP3000全数字调光立柜还设计了最大限幅保护功能。即把调光器按比例因子限幅输出。例如：当电网电压过高时（灯泡光源如果使用传统的调光设备，当满负载输出时很容易损坏），此时，灯光师可以利用调光立柜比例因子限幅输出功能将输出负载限幅降低来保护灯泡光源，同时，配合使用调光立柜的最低预热值以及软启动等功能，有效地延长灯泡光源的使用寿命。也确保了灯光系统安全可靠地工作。
3）电压自动跟踪触发平衡补偿与输出光源亮度值一致性效果：
电源供电相位电压不平衡，经常出现电压大收幅度波动是电网电压的普通现象。由于电网电压不平衡或由于输出负载功率不一致引起三相电压的变化时，如果使用传统的调光设备会导致调光过程中同一功率的灯具的亮度值不一致性，
有的亮，有的暗。严重影响舞台布光创作的艺术效果。但是，FDL-DP3000全数字调光立柜运用计算机，
微电脑逻辑追踪，依靠系统触发补偿平衡的办法，能有效及时地通过触发补偿，自动跟踪平衡因电压波动引起的输出亮度值的差异。能够使三相电源输出同一功率型号的灯具，亮度值达到综合平衡一致（平衡误差值≤±1%）这样就能充分满足舞台布光创作的艺术设计效果。
4）9个场景备份容量和10条调光曲线选择：
调光设备的场景备份在舞台演出过程中是非常重要和必要的。传统的调光设备一般只能做到保持最后一场的数据记忆。这样就远不能满足灯光师的艺术创作的演出要求，一些重要的演出，必须将多个场景数据进行储存记忆使用权。这样既减少了灯光师在演出过程中的工作难度，提高工作效率。最主要的是为了避免演出过程发生突发性的故障时而手忙脚乱，如调光台在断电，断信号或损坏等故障进使用权过程的调光设备。演出就被迫中断了，但是FDL-DP3000全数字调光立柜，在这样的情况下，可以有效地利用9个备份场景记忆连续演出，灯光师可以在演出前将演出过程的重要场景（如开幕、幕间、高潮、闭幕等）事先进行储存记忆，这样确保了演出过程永不间断，灯光系统永无暗场。
此外，FDL-DP3000全数字调光立柜还具有10条调光曲线供灯光师任意选择，灯光师在各种舞美创作的艺术需要，根据不同剧情的舞美需要选择不同出光效果的调光曲线。调光曲线分别为：线性，S型、（1.32、1.52、1.72、 2.02、2.32、2.72、3.02过零触发）。
5）1024等级高精度触发系统与0-100%的调光立柜。运用最新科技的微电脑技术采用大规模的集成电路，选用性能可靠，品质优良的工作电子元件。同时把数
据与智能化技术紧密结合，巧妙的运用高速CPU，数字锁相环，逻辑编程等技术措施。使调光触发精度为1024等级触发，高精度的调光触发系统为调光的一致性以及平滑的调光曲线效果奠定了基础。为灯光师细腻刻画人物表情以及场景布光变化等艺术创作提供不同光色效果创造了良好的条件。
此外，该调光立柜，除具备1024等级高精度触发外，还具有1-100%的调光动态范围。灯光师在选定调光亮度值时可以在调光台上设定，也可以在调光立柜智能键盘上随意输入亮度值的数据。
6）超强的过载运行能力和优良的抗干扰性能：
FDL-DP3000全数字调光立柜采用美国摩托罗拉41A内压800V的硅。配合美国各厂的扼流圈（触发上升时间高达230μs）以及高灵敏空开保护，三者完美结合，使硅路承受短路，过载能力非同凡响，满足各种电阻性。电成性负载的不同使用要求。
此外，调光立柜的核心部件采用4层PCB电路布线技术。电路板的面积，信号连线长度大大减少，同时，调光立柜还把现代科技的鲁棒性（所为鲁棒性是指系统在外来干扰冲击下恢复原有性能的能力）技术引入到调光设备系统。配合调光设备内部良好的线路屏蔽效果和高效的扼流圈的应用，使该调光立柜对音频，视频的干扰极少，同时，它自身的抗外来干扰能力也十分卓越，外部无线骚扰能降低到最低点。
7）、主要技术参数：
1．电源电压：380±10%V
2．电源频率：50±2%HZ
3．控制信号：DMX512数字信号与模拟信号
演播室装修设计方案 一、声学装修设计主要项目： 演播室，用于新闻及虚拟的录制及播出。建筑平面成长方形，建筑尺寸：9.6m（长）×7.2m（宽）×3.6（高）m。建筑面积：69m2。四周墙面采用吸声浮箱体结构布局。控制室采用隔断砖混结构，演播室采用木质防火隔音门。 二、声学装修设计主要内容： １．提出演播室技术用房的主要声学技术指标，即最佳混响时间及混响频率特性及噪声评价曲线标准。 ２．设计计算提出演播室技术用房内声学装修设计所需配置的总吸声量（吸声单位）。 ３．提出声吸收及声扩散处理的设计配置方案，满足音质及装修的设计要求。 ４．提出符合防火、装饰及声学要求的各类声学处理材料及其结构形式方案。 ５．提出满足声学技术用房空气声及固体声隔绝的隔声设计要求及措施。 三、装修方案设计技术依据： １. 中南财经政法大学网络教育学院演播室有关建筑平面图。 ２．26-86广电总局标《有线广播录、播音室声学设计规范和技术用房技术要求》。 ３．42-89广电总局标《广播电视中心技术用房容许噪声标准》。 ４．33－88广电总局标《广播电视工程建筑设计防火标准》。 5. 26-86广电总局标《录音室的混响时间及频率特性》。 四、建声设计主要技术措施： １．主要演播用房应有合理的平面位置，应尽量避免与噪声及振动的房间为邻。 ２．尽可能使演播室有合适的平剖面体形及长宽高比例，避免在室内产生颤动回声及驻波等声缺陷问题。建声设计将结合装修作一定的调整，并采用一定的声扩散处理，为获得良好的音质创造必要条件。 ３．根据演播室等技术用房的混响时间频率的特性及总吸声量的需要，并结合装修美观要求，在技术用房内墙面及天花将设计配置不同材料及形式的吸声结构，不同形式的声扩散体，使各技术用房达到预期的混响特性要求。 ４．声学设计中对声吸收和声扩散处理的均采用分散和均匀配置的原则，既满足室内
演播室声学装修方案 一、工程概况及设计思路 1、工程概况 建筑面积：大演播室324 m2，小演播室112.32 m2 梁底标高：大演播室9m，小演播室6m 大演播室建筑长度:21.6m；宽度:15 m；呈长方体 小演播室建筑长度:14.4m；宽度:7.8 m；呈长方体 大演播室：总有效容积约：2916 m3，总有效表面积约：982.8m2 小演播室：总有效容积约：673.92 m3，总有效表面积约：378.72m2 结构类型：钢筋混凝土框架结构 设备安装情况：中央空调新风系统 消防电器其他设备：遵照原设计作专业改动 默认功能:内设控制室、录音室、男更衣室、女更衣室、化妆间、集大 型道具设备间等可根据具体需求考虑设计。 2、设计思路 本次建声方案设计是根据甲方要求，在根据图纸了解现场、把握演播厅的功能定位,结合行业的功能要求,做出的初次设计方案。此方案充分利用有限空间, 按照相关国家标准和规范设计。 设计方案按照甲方要求，以节目制作的功能。根据声学计算和建声设计指标的要求，对演播厅进行科学、完整的声学设计，以此来调控混响时间，避免音质缺陷，使演播厅获得高性价比的理想音质效果，并适应功能多样化的要求，从而提高录播效率。 二、设计依据 1、标准规范及其他依据 建筑声学设计及测量规范 JGJ/T131-2000 有线广播录音播音室设计规范和技术用房技术要求GYJ26-86 建筑设计规范 JGJ31-2003
建筑内部装修设计防火规范 GB 50222-95 城市区域环境噪声标准 GB3096 舞台和影视用吊杆装置专业标准规范 ZBJ80011-88 电视演播室灯光系统设计规范 GYJ45-92 甲方提供的建筑施工图纸（电子文档） 2、建声设计指标选择 (1)大演播室 本演播室是按照中型文艺节目演播室指标进行设计。设置了独立的声闸及隔音结构，能够形成单独的空间，独自使用。防止声染色、混响时间过长、低频音过浊而单独设计的特殊体量。 满场的全频混响时间设计标准值T60选择如下： 环境噪声指标为： (2)小演播室 本演播室是按照小型文艺节目演播室指标进行设计。所以对声环境的要求是：有足够语言清晰度、可懂度，有一定的丰满度。因此厅内采取短混响时间，有一定的早期反射声，声场分布要均匀，没有建筑声学缺陷。 通过增加吸声量，增加空间吸声体的手段，实现短混响时间的要求。满场的全频混响时间设计标准值T60选择如下： 环境噪声指标为：
电视的声学设计说明（供装饰招标用） 一．设计依据 1．XX院提供的XX广电城建筑平、剖面图纸 2．中华人民共和国行业标准“剧场建筑设计规范”JGJ 57—2000 3．中华人民共和国国家标准“剧场、电影院和多用途礼堂建筑声学设计规范”GB/T 50356—2005 4．Acoustics–measurement of the reverberation time of rooms with reference to other acoustical parameters (ISO 3382) 5．中华人民共和国国家标准“厅堂扩声系统设计规范” GB 50371—2006 6．“音乐厅和歌剧院”（白瑞纳克著） 二．功能及建筑概况 使用功能：以大型舞台剧、综艺演出、歌剧为主，兼顾音乐会和会议功能。
容座：观众厅容座为XX座，其中池座XX座（其中轮席椅4个），一层楼座XX座，二层楼座76座。 建筑概况：建筑平面呈马蹄形。 三．主要建声设计技术指标 1．中频满场混响时间： （设置可变混响装置，建议采用木格栅后藏可升降吸声帘幕） RT=1.4±0.1秒（大型舞台剧、综艺演出、歌剧演出时） RT=1.2±0.1秒（会议时） RT=1.6±0.1秒（音乐演出时，舞台设置音乐反射罩）混响时间频率特性如下： 中频基本平直，低频有一定提升（相对中频约提升20%），高频由于空气吸收，允许略有下降。 2．低频比重BR：在1.1~1.3之间 3．透明度C：在-1~3dB之间 4．清晰度D：在35% ~ 60%之间
5．重心时间t s：≤130ms 6. 侧向反射系数LF：在10% ~ 20%之间 7. 声场力度G：≥0dB 8. 初始时间延迟间隙t I：<25ms 9. 声场不均匀度ΔL P：≤±4dB 10．本底噪声：LA≤30dBA 或NR≤25曲线 四．观众厅的体形设计 1.确定观众厅的体积 为了使观众厅获得合适的混响时间，观众厅需要合适的体积。体积太小，有可能不加任何吸声材料，也难以达到需要的混响时间；体积太大，虽然通过增加较多的吸声材料，可以获得合适的混响时间，但厅内的声能密度会相应地减少。 同时由于观众和座椅具有较大的吸声量，所以每座容积是一个很重要的设计标准。对于本音乐剧剧场而言，每座容积宜控制在7~8m3/座。 本剧场的观众席座位数为XX座，故观众厅的体积宜控制在8680 ~9920m3。

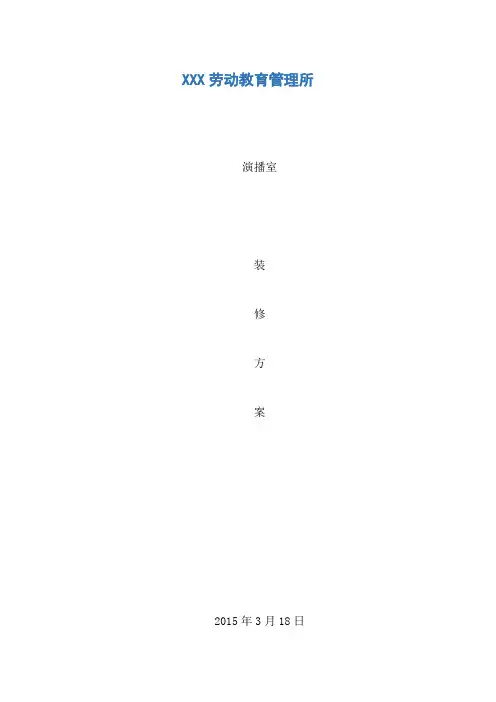

XXX劳动教育管理所 演播室 装 修 方 案 2015年3月18日 目录 第一部分设计方案............................................................ 一、设计说明.......................................................... 1. 演播室的主要技术指标.............................................. 二、设计依据.......................................................... 三、验收规范.......................................................... 四、技术规范.......................................................... 五、技术指标.......................................................... 1. 演播室技术指标.................................................... 2 隔声门（窗）技术指标.............................................. 3 演播室声学噪声控制和混响时间控制技术指标.......................... 第二部分主要设备选型及技术参数.............................................. 一、摄像、录像及编辑系统.............................................. 1. SONY PXW-X280高清摄录一体机...................................... 2. 万迪来XD-96ud摄像机电池.......................................... 3. SONY SXS -1 SBP 32G存储卡....................................... 4. 利拍TH-650三脚架................................................. 5. SONY SBAC-US30读卡器.............................................

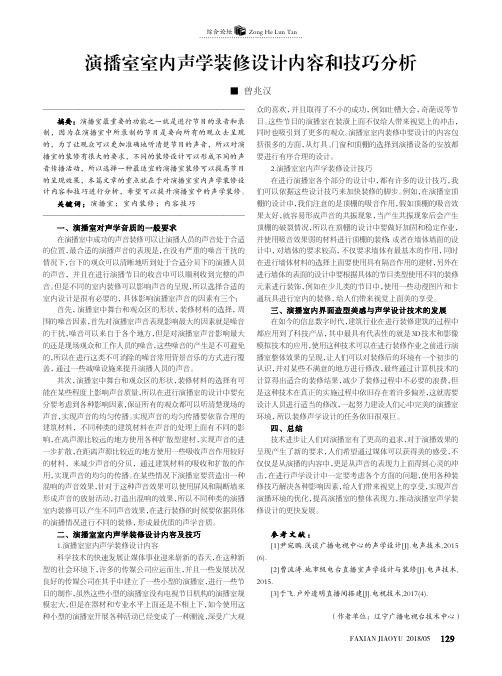

演播室室内声学装修设计内容和技巧 随着经济的发展与技术的进步，人们对所接受事物的各个方面质量要求越来越高，特别是现下发展比较迅速的广电媒体，不仅要求其带给人们真实的视觉冲击力，而且要求有比较标准的语言相匹配。这就要求各类演播室做好声学装修设计，以便保证良好的语言清晰度。 利用一些声学设计特点和先进的技术，使演播室室内的声学装修更加完美，保证演播功能的有效实施。 一、演播室室内声学装修设计的内容 近年来，随着数字技术的发展，广电媒体的制作系统开始趋向于小型化、集成化、多元化方向发展。这类演播室投资少、周期短、专业化程度高。深受广大媒体、教育机构以及商业演出等的欢迎。演播室在设计时最重要的注意因素就是声学设计，室内各种设计以及材料的使用都应该在声学设计的基础上进行装修，使演播室的功能与形式完美统一。找准演播室室内声学装修设计的主要内容，按照装修内容，分清主次，然后根据技术要点一一装修。它的装修内容主要包括：门、窗、墙面、顶棚、地面以及灯光、材料和其他的设施设备等。 二、演播室声学装修设计依据和标准 演播室对声学装修设计的要求比较高，演播室的工作人员直接操作设备，不可避免的会有一些噪音存在，再加上导控室的节目录制，可能会产生很多的混音，在设计时应该根据相关的标准，避免这些问题的出现。演播室声学装修设计可以依据以下几个方面作为参考，以便提升演播效果。 演播室的门窗标准：符合gyj2686隔声门窗的设计和技术要求; 混响时间标准：gyj2686有线广播录音播音室声学设计规范和技术用房相关要求; 控制标准：符合gyj4289广播电视中心技术用房噪声标准要求; 防火标准：符合gy50672003广播电视建筑设计防火规范; 建筑设计图、建筑材料要符合建设单位提供的技术与材料要求等。 三、演播室声学设计控制要点 （一）顶棚 顶棚的设计要注意吸声效果的实施，在装修时注意隔声、吸声材料的运用，另外还要注意室内灯光架、灯光固定件的防震处理。使演播室的顶棚技能和好的吸收室内的杂音，又能隔绝室外的杂音，保证演播质量。 （二）墙体墙面设计 演播室的墙体墙面设计是声学装修的一个重要组成部分，再设计装修时墙体要使用具有良好吸音作用的材料，比如加气混凝土或者在双墙中间填堵吸声棉，提高吸音效果;墙体的厚度与结构要根据具体的用房环境来决定;另外墙体的材料要选择使用清洁、卫生、环保、美观而且即防火又耐用的材料。 （三）门窗设计要点 演播室的门窗也应该具有一定的隔音作用，门的隔声量主要取决于它的质量、刚性以及气密性，所以门的材质一般选用质量较大的材料，因为质量大的材料隔音量也比较大。大师这种门比较笨重，现在播音室门的设计一般采用轻质材料制作，在三层13mm厚的木板中夹两层11mm厚的玻璃棉，两面再各加一层五合板和一层榉木饰面板，门框及门的边缘敷上毛毡对门缝进行密封，也能起到很好的隔音效果。播音室的窗可以设计也可以不设计，如果设计，主要考虑玻璃的材质，一般会选用较厚的玻璃，能提高隔音效果。 （四）地面的设计 播音室室内地面的设计除了要有一定的吸声作用外，还要考虑美观、清洁等方面的因素。一般采用干式浮筑地面、木地板或者铺吸声地毯等，有利于降低室内的频混响时间。 （五）其它设施设备设计
剧场建筑声学设计规范 声学 一、剧场设计应包括建筑声学设计；建筑声学设计应参与建筑、装饰设计全过程。 二、扩声设计应与建筑声学设计密切配合；装饰设计应符合声学设计要求。 三、自然声演出的剧场，声学设计应以建筑声学为主。 观众厅体形设计 一、观众厅每座容积宜符合下列规定： 剧场类别容积指标(m3/座） 歌剧 4.5～7.0 戏曲、话剧 3.5～5.5 多用途(不包括电影) 3.5～5.5 设置扩声系统时，每座容积可适当提高。 二、观众厅体形设计，应符合下列规定： 1、观众厅体形设计，应使早期反射声声场分布均匀、混响声场扩散，避免声聚焦、回声等声学缺陷。电声设计应避免电声源的声聚焦、回声等声学缺陷。 声学装饰应防止共振缺陷。 2、楼座下挑台开口的高度与挑台深度比，宜大于或等于1:1.2，楼、池座后排净高应大于或等于2.8m。 三、观众厅声学设计应包括伸出式舞台空间。 四、剧场作音乐演出时，宜设置舞台声反射罩或声反射南。 观众厅混响设计 一、观众厅满场混响时间设定宜符合下列规定： 1、根据使用要求及不同体积，在500~1000HZ范围内宜符合下表规定： 使用条件观众厅混响时间设置 歌舞 1.3～1.6s 话剧 (2000～10000m3) 1．1～1．4s 戏曲 多用途、会议 2、混响时间频率特性，相对于500~1000HZ的比值宜符合下表规定： 使用条件 125Hz 250Hz 2000Hz 4000Hz 8000Hz 歌舞 1.00～1.35 1.00～1.15 0.90～1.00 0.80～1.00 0.70～1.00 话剧 1.00～1.20 1.00～1.10 戏曲 多用途、会议 上列混响时间及其频率特性，适用于600~1600座观众厅。 二、混响时间设计，采用125、250、500、1000、2000、4000、8000Hz等七个频率；设计与实测值的允许偏差，宜控制在10%以内。

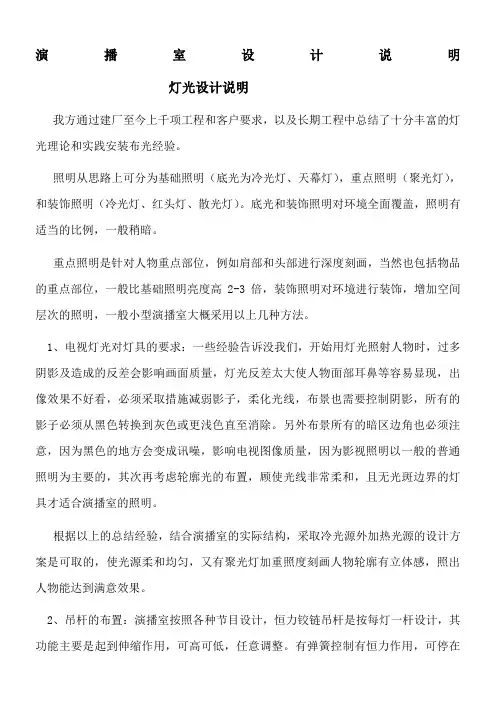

演播室设计说明 灯光设计说明 我方通过建厂至今上千项工程和客户要求，以及长期工程中总结了十分丰富的灯光理论和实践安装布光经验。 照明从思路上可分为基础照明（底光为冷光灯、天幕灯），重点照明（聚光灯），和装饰照明（冷光灯、红头灯、散光灯）。底光和装饰照明对环境全面覆盖，照明有适当的比例，一般稍暗。 重点照明是针对人物重点部位，例如肩部和头部进行深度刻画，当然也包括物品的重点部位，一般比基础照明亮度高2-3倍，装饰照明对环境进行装饰，增加空间层次的照明，一般小型演播室大概采用以上几种方法。 1、电视灯光对灯具的要求：一些经验告诉没我们，开始用灯光照射人物时，过多阴影及造成的反差会影响画面质量，灯光反差太大使人物面部耳鼻等容易显现，出像效果不好看，必须采取措施减弱影子，柔化光线，布景也需要控制阴影，所有的影子必须从黑色转换到灰色或更浅色直至消除。另外布景所有的暗区边角也必须注意，因为黑色的地方会变成讯噪，影响电视图像质量，因为影视照明以一般的普通照明为主要的，其次再考虑轮廓光的布置，顾使光线非常柔和，且无光斑边界的灯具才适合演播室的照明。 根据以上的总结经验，结合演播室的实际结构，采取冷光源外加热光源的设计方案是可取的，使光源柔和均匀，又有聚光灯加重照度刻画人物轮
