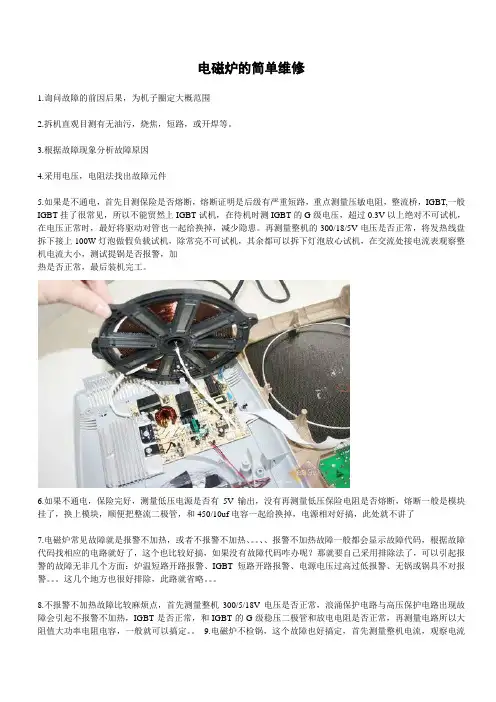

简易故障排除及维修
适合型号：电磁炉
现象一:：不通电但没烧保险管。
处理：1。检测电源线是否良好。
2．选择开关电源是否有18V输出。
3.检测+5V供电是否正常。
常见损坏元件，开关变压器T1（四脚圆柱型）。ZD3（18V 1/2W）稳压管。
开关IC ,R00（150R 1W），78L05等。（见电源部分原理图）
现象二：数码管或指示灯有显示，但按“开/关”键不能开机。
处理：1。检测电压是否在+165V AC---260V AC范围内。
2．检测主芯片IC2（HT46R12）16脚是否有5v电压（4.95---5.5v范围内），若不正常应检查7805是否输出，如有，可能是7805输出端与芯片16脚之间开路，如没
有或低于4.8V，则可能是7805坏或CPUHT46R12坏及5V供电回路有元件漏电
或短路而导致5V供电偏低。
3.检测“开/关”键是否坏
现象三：开机之后有显示，但蜂鸣器发出报警声，或显示无锅检测故障代码E0。
处理，1.检测锅具是否符合说明书要求的使用锅具，如锅具正常，则按“开/关”键听锅底有无轻微断续“吱吱”声
有断续”吱吱”,则应检查互感器T1,以及可调电阻RV1等组件是否不良,L1扼流圈焊脚是否有虚焊。
2.锅底无吱吱”声,则应检查主芯片HT46R12各引脚相关电压以及驱动电路是否正常,
具体维修方法如下
a.接上线盘,连接好插口,通电但不开机,CPUHT46R12静态电压参考下表
具体请参考原理图所标示各电压点。
3.若以上各静态点都正常.则应重点检查其周围相关电路；
4.检测IGBT驱动电路是否正常，桥堆是否正常；
5.检测振荡电路是否正常；
6.最常见损坏的几个元件:R4、R5（470K 1W），R51（820K 1W），R10（820K 2W），ZD2（18V）等
7.若以上几点结果都正常则判断主芯片损坏
现象四：开机.蜂鸣器无BI声和声音小
处理:1.检查蜂鸣器是否正常
2.测主芯片19脚开机报警时电压是否有变化
3.若无变化则判断主芯片坏
现象五: 风扇不转或转速慢或时转时不转
处理:1.检测风扇插座右端是否有18v电压
2.检测风扇驱动三极管是否正常
3.检测主芯片是否有输出信号
4.若无则判断主芯片坏
说明:以上几点维修方法前提是5v+18v供电正常
现象六：指示灯机型开机工作一段时间后自动停机
处理：1.检查+18v +5v供电是否正常不正常时容易损坏元器件原高频变压器18v稳压管7805 150R 1W等
2．检测IGBT热敏电阻是否开路或短路
3．检测炉面传感器是否开路或短路
4．检查风扇是否转速太慢或转速无力
现象七：开机工作一段时间后自动停机，且数码管显示“EX“故障代码。
处理：1。出现Ex故障代码时.一般是其所对应的电路存在问题.代码如下
E0 无锅.检锅大小件检测
E1 IGBT 传感器开路或短路请检测IGBT热敏电阻
E2 炉面传感器开路或短路请检测炉面热敏电阻
E3 电源电压超压保护请检测
E4 电源电压低压保护请检测
E5 过流保护请检测
如出现以上故障代码只需检查相关之间的电路

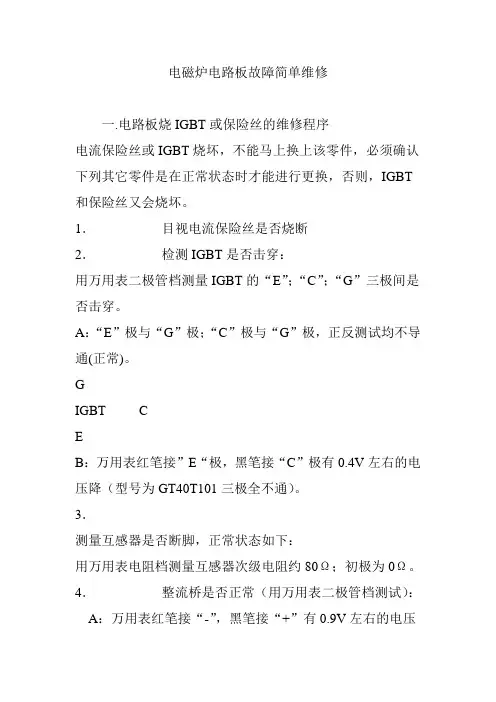

现象八：电磁炉用了一年后，烧坏了IGBT和桥堆（一般情况下烧IGBT时，桥堆不烧但必须测量其是否变质），换了IGBT和桥堆后没用多久又烧坏了IGBT和桥堆。
故障原因及处理方法：
1 高压振荡电容（0.3UF/DC1200V）已老化(容量变小了或严重发热----损耗变大了),导致IGBT蜂值电压变大,极易过压击穿;
2.直流锅炉滤波电容5uF/4DC400V已老化,(容量变小或严重发热---损耗变大)导致直流滤波性能差,电磁炉抗电网过压冲击能力降低,导致IGBT过压或过流损坏;
3.交流虑波电容2Uf/AC275V已老化(容量变小或严重发热-----损耗变大) ,导致交流滤波性能变差,电磁炉抗电网过压冲击能力降低,导致IGBT过压或过流损坏,处理方法:检查测量上述所有电容容量和检查外观,更换;
4. 功率调节电位器老化或接触不良,引起电磁炉功率超标,过载,过致IGBT过热损坏,处理方法:更换或重新报电位器,依照功率调节标准，调节好该款电磁炉功率。
5. 上次维修时,IGBT(桥堆)与散热器接触面间没有擦干净或没有加导热硅脂或螺丝没拧紧.IGBT(桥堆)散热不良,导致过热损坏,处理方法:更换IGBT(桥堆)。
6.在检测.维修IGBT烧坏故障时,必须注意更换IGBT后不能直接开机,还需进一步测量其它工作点电压,或使用自制测试架测量；否则可能进一步扩大故障范围。
