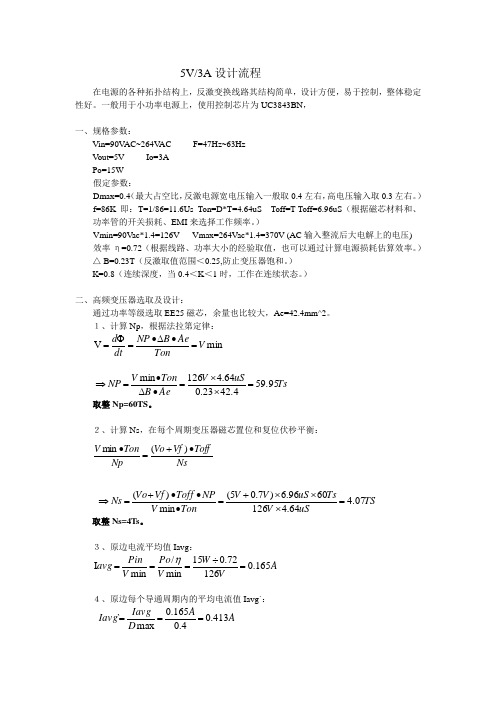

![反激开关电源设计实例[1]](https://img.doczj.com/img5b/02qz6jld6c418o68v5wd-b1.webp)
![反激开关电源设计实例[1]](https://img.doczj.com/img5b/02qz6jld6c418o68v5wd-a2.webp)
高效率开关电源设计实例--10W同步整流B u c k变换器 以下设计实例中，包含了各种技巧来提高开关电源的总体效率。有源钳位和元损吸收电路的设计主 要依靠经验来完成的，所以不在这里介绍。 采用新技术时必须小心，因为很多是有专利的，可能需要直接付专利费给专利持有人，或在购买每 一片控制IC芯片时，支付附加费用。在将这些电源引入生产前，请注意这个问题。 10W同步整流Buck变换器 应用 此设计实例是PWM设计实例1的再设计，它包括了如何设计同步整流器(板载的10W降压Buck 变换器)。 在设计同步整流开关电源时，必须仔细选择控制IC。为了效率最高和体积最小，一般同步控制器在 系统性能上各有千秋，使得控制器只是在供应商提到的应用场合中性能较好。很多运行性能的微妙 之处不能确定，除非认真读过数据手册。例如，每当作者试图设计一个同步整流变换器，并试图使 用现成买来的IC芯片时，3／4设计会被丢弃。这是因为买来的芯片功能或工作模式往往无法改变。 更不用说，当发现现成方案不能满足需求时，是令人沮丧的(见图20的电路图)。 设计指标 输入电压范围： DC+10～+14V 输出电压： DC+5.0V 额定输出电流： 2.0A 过电流限制： 3.0A 输出纹波电压： +30mV(峰峰值) 输出调整：±1％ 最大工作温度： +40℃ “黑箱”预估值 输出功率： +5.0V*2A=10.0W(最大) 输入功率： Pout/估计效率=10.0W／0.90=11.1W 功率开关损耗 (11.1W-10W) * 0．5=0.5W 续流二极管损耗： (1l.lW-10W)*0.5=0.5W 输入平均电流 低输入电压时 11.1W／10V=1.1lA 高输入电压时： 11.1W／14V=0．8A 估计峰值电流： 1．4Iout(rated)=1．4×2．0A=2．8A 设计工作频率为300kHz。
1开关电源主电路设计 1.1主电路拓扑结构选择 由于本设计的要求为输入电压176-264 V 交流电，输出为24V 直流电,因此中间需要将输入侧的交流电转换为直流电，考虑采用两级电路。前级电路可以选用含电容滤波的单相不可控整流电路对电能进行转换，后级由隔离型全桥Buck 电路构成。总体要求是先将AC176-264V 整流滤波，然后再经过BUCK 电路稳压到24V 。考虑到变换器最大负输出功率为1000W ，因此需采用功率级较高的Buck 电路类型，且必须保证工作在CCM 工作状态下，因此综合考虑，本文采用全桥隔离型Buck 变换器。其主电路拓扑结构如下图所示： 图1-1 主电路拓扑结构 1.2开关电源电路稳态分析 下面将对全桥隔离型BUCK 变换器进行稳态分析，主要是推导前级输出电压g V 与后级输出电压V 之间的关系，为主电路参数的设计提供参考。将前级输出电压g V 代替前级电路，作为后级电路的输入，且后级BUCK 变换器工作在CCM 模式，BUCK 电路中的变压器可以用等效电路代替。 由于全桥隔离型BUCK 变换器中变压器二次侧存在两个引出端，使得后级BUCK 电路的工作频率等同于前级二倍的工作频率，如图1-1所示。在S T 2的工作时间内，总共可分为四种开关阶段，其具体分析过程如下： 1) 当S DT t <<0时，此时1Q 、4Q 和5D 导通，其等效电路图如图1-2所示。
i () t R v i ‘ 图1-2 在S DT t <<0时等效电路 g nv v =s （1-1） v nv v g -L = （1-2） R v i i /-C = （1-3） 2) 当S S T t DT <<时，此时1Q ~4Q 全部关断，6D 和5D 导通，其等效电路图如图1-3 所示。此时前级输出g V 为0，假设磁化电流为0，则流过6D 和5D 电流相等，均为L i 2 1 。。 i () t R i ‘ 图1-3 在S S T t DT <<时等效电路 0=s v （1-4） v v -L = （1-5） R v i i /-C = （1-6） 3) 当S S T D t T ）（ +1<<时，此时2Q 、3Q 和6D 导通，其等效电路图如图1-2所示。
两例变频器开关电源电路实例 ——兼论电容C23在电路中的重要作用 先看以下电路实例： 图1 东元7200PA 37kW变频器开关电源电路 CN4 图2 海利普HLPP001543B型15kW变频器开关电源电路
图1、图2电路结构和原理基本上是相同的，下面以图1电路例简述其工作原理。 开关电源的供电取自直流回路的530V直流电压，由端子CN19引入到电源/驱动板。 电路原理简述：由R26~R33电源启动电路提供Q2上电时的起始基极偏压，由Q2的基极电流Ib的产生，导致了流经TC2主绕组Ic的产生，继而正反馈电压绕组也产生感应电压，经R32、D8加到Q2基极；强烈的正反馈过程，使Q2很快由放大区进入饱合区；正反馈电压绕组的感应电压由此降低，Q2由饱合区退出进入放大区，Ic开始减小；正反馈绕组的感应电压反向，由于强烈的正反馈作用，Q2又由放大状态进入截止区。以上电路为振荡电路。D2、R3将Q2截止期间正反馈电压绕组产生的负压，送入Q1基极，迫使其截止，停止对Q2的Ib的分流，R26-R33支路再次从电源提供Q1的起振电流，使电路进入下一个振荡循环过程。 5V输出电压作为负反馈信号（输出电压采样信号）经稳压电路，来控制Q2的导通程度，实施稳压控制。稳压电路由U1基准电压源、PC1光电耦合器、Q1分流管等组成。5V输出电压的高低变化，转化为PC1输入侧发光二极管的电流变化，进而使PC1输出测光电三极管的导通内阻变化，经D1、R6、PC1调整了Q2的偏置电流。以此调整输出电压使之稳定。 这是我的第二本有关变频器维修的书中，对图1电路原理的简述，由于疏漏了对电容C23作用的讲解，给读者带来了一些疑问：1）N2绕组负电压是如何加到Q2基极的？2）电路中C23的作用是什么？3）C23的充、放电回路是怎样走的？这3问题涉及到电路原理的关键部分，无它，开关电管Q2即无法完成由饱和导通→进入放大区→快速截止→重新导通的工作状态转换，三个问题其实又只是一个问题，即图1的C23（或图2中的C38）究竟对电路的工作状态转换起到怎样的重要作用？先不要忙，将这个问题暂且按下不表，先说几句题外话。 在由3844（42/43/34）PWM脉冲芯片为核心构成的开关电源电路，大行其道的今天，像图1、图2这样由两只双极型晶体管构成的开关电源电路（对比于集成器件，或称之为分立元件构成的开关电源），仍占有一席之地，在数个变频器厂家的产品中，得到应用。难道是厂家技术人员有怀旧情结吗？还是为了降低生产成本？其实都不是！采用分立元件做开关电源，设计人员肯定有更全面和深入的考虑。 而我的维修经验而论，我比较倾向和首肯于由分立元件构成的开关电源，理由是其工作可靠性高，故障率低，使用和维修都比较让人放心。电路的质量，并不取决于采用集成器件或分立元件，也不取决于电路采用元器件的数量多少，这些都是形式而非本质。相对于分立元件组成的电路，集电器件是否就具有技术上的先进性和工作上的可靠性？则真的是一个问号，不可一概而论。比较二者电路的设计难度，分立元件的电路，恐怕难度要更高一些。 与分立元件的电源相比，用3844做成的电源电路，更像一个“傻瓜型”电路，有固定的电路模式，与成型外围作成一个电路单元，可以应急取代任意开关电源电路，达到修复目的（有的技术人员已经这样做了）。 电路的元件数量愈少，电路结构越是精简，电路的故障率就越低，这是一个被实践验证的法则。实际维修中，采用图1电路形式的开关电源，故障率和可靠性，要优于用集成器件做成的开关电源。个别电源，停电时还好好儿的，一上电，开关管就炸掉了，说明即使“傻瓜型”电路，在设计上也不可掉以轻心，关
2019年反激式开关电源设计大全
前言 对一般变压器而言，原边绕组的电流由两部分组成，一部分是负载电流分量，它 的大小与副边负载有关；当副边电流加大时，原边负载电流分量也增加，以抵消 副边电流的作用。另一部分是励磁电流分量，主要产生主磁通，在空载运行和负 载运行时，该励磁分量均不变化。 励磁电流分量就如同抽水泵中必须保持有适量的水一样，若抽水泵中无水，它就无法产生真空效应，大气压就无法将水压上来，水泵就无法正常工作；只有给水泵中加适量的水，让水泵排空，才可正常抽水。在整个抽水过程中，水 泵中保持的水量又是不变的。这就是，励磁电流在变压器中必须存在，并且在整 个工作过程中保持恒定。 正激式变压器和上述基本一样，初级绕组的电流也由励磁电流和负载电 流两部分组成；在初级绕组有电流的同时，次级绕组也有电流，初级负载电流分 量去平衡次级电流，激励电流分量会使磁芯沿磁滞回线移动。而初次级负载安匝 数相互抵消，它们不会使磁芯沿磁滞回线来回移动，而励磁电流占初级总电流很 小一部分，一般不大于总电流10％，因此不会造成磁芯饱和。 反激式变换器和以上所述大不相同，反激式变换器工作过程分两步：第一：开关管导通，母线通过初级绕组将电能转换为磁能存储起来； 第二：开关管关断，存储的磁能通过次级绕组给电容充电，同时给负载供电。
可见，反激式变换器开关管导通时，次级绕组均没构成回路，整个变压 器如同仅有一个初级绕组的带磁芯的电感器一样，此时仅有初级电流，转换器没 有次级安匝数去抵消它。初级的全部电流用于磁芯沿磁滞回线移动，实现电能向 磁能的转换；这种情况极易使磁芯饱和。 磁芯饱和时，很短的时间内极易使开关管损坏。因为当磁芯饱和时，磁 感应强度基本不变，dB/dt近似为零，根据电磁感应定律，将不会产生自感电动 势去抵消母线电压，初级绕组线圈的电阻很小，这样母线电压将几乎全部加在开 关管上，开关管会瞬时损坏。 由上边分析可知，反激式开关电源的设计，在保证输出功率的前提下， 首要解决的是磁芯饱和问题。 如何解决磁芯饱和问题？磁场能量存于何处？将在下一篇文章：反激式开关电源 变压器设计的思考二中讨论。 反激式开关电源设计的思考二---气隙的作用 “反激式开关电源设计的思考一”文中，分析了反激式变换器的特殊性防止磁 芯和的重要性，那么如何防止磁芯的饱和呢？大家知道增加气隙可在相同ΔB的情况下，ΔIW的变化范围扩大许多,为什么气隙有此作用呢? 由全电流定律可知:
开关直流稳压电源设计 摘要 直流稳压电源应用广泛，几乎所有电器，电力或者电子设备都毫不例外的需要稳定的直流电压（电流）供电，它是电子电路工作的“能源”和“动力”。不同的电路对电源的要求是不同的。在很多电子设备和电路中需要一种当电网电压波动或负载发生变化时，输出电压仍能基本保持不点的电源。电子设备中的电源一般由交流电网提供，如何将交流电压（电流）变为直流电压（电流）供电又如何使直流电压（电流）稳定这是电子技术的一个基本问题。解决这个问题的方案很多，归纳起来大致可分为线性电子稳压电源和开关稳压电源两类，他们又各自可以用集成电路或分立元件构成。开关稳压电源具有效率高，输出功率大，输入电压变化范围宽，节约能耗等优点。 一、引言 基本要求 稳压电源。 1.基本要求 ①输出电压UO可调范围：12V～15V； ②最大输出电流IOmax：2A；
③U2从15V变到21V时，电压调整率SU≤2%（IO=2A）； ④IO从0变到2A时，负载调整率SI≤5%（U2=18V）； ⑤输出噪声纹波电压峰-峰值UOPP≤1V（U2=18V,UO=36V,IO=2A）； ⑥DC-DC变换器的效率≥70%（U2=18V,UO=36V,IO=2A）； ⑦具有过流保护功能，动作电流IO（th）=±； 发挥部分 (1)排除短路故障后，自动恢复为正常状态； (2)过热保护； 二、方案设计与论证 开关式直流稳压电源的控制方式可分为调宽式和调频式两种。实际应用中，调宽式应用较多，在目前开发和使用的开关电源集成电路中，绝大多数为脉宽调制（PWM）型。开关电源的工作原理就是通过改变开关器件的开通时间和工作周期的比值，即占空比来改变输出电压，通常有三种方式：脉冲宽度调制（PWM）、脉冲频率调制（PFM）和混合调制。PWM调制是指开关周期恒定，通过改变脉冲宽度来改变占空比的方式。因为周期恒定，滤波电路的设计比较简单，因此本次设计采用PWM调制方式实现电路设计要求。主要框架如图1所示。由变压器降压得到交流电压，再经过整流滤波电路，将交流电变成直流电，然后再经过DC-DC变换，由PWM的驱动电路去控制开关管的导通和截止，从而产生一个稳定的电压源。
典型半导体案例失效分析 Author:朱秋高 光宝电子(东莞)有限公司 E-mial: Collins.zhu@https://www.doczj.com/doc/5114026060.html, 摘要: 开关电源与地之间走线的电感对主开关Mosfet 驱动影响和失效案例 关键词: PWM 驱动信号的布线要点: 在开关转换期间,某些走线 (PCB上的敷铜线路) 电流会瞬间停止,而另外一些走线电流同时瞬间导通(均在开关转换时间100ns 之内发生). 这些走线被认为是开关调整器PCB布线的”关键走线”. 每个开关转换瞬时,这些走线中都产生很高的Di/dt .如图1-1所示,整个线路混杂着细小但不低的电压尖峰.由经验可知,不难理解这是方程V=L*Di/dt 在走线中起作用,L是PCB走线的寄生电感.根据经验,每英寸走线的寄生电感约为20nH 图1-1 确定三种拓扑中的关键走线 噪声尖峰一旦产生,不仅传递到输入/输出(影响电源性能),而且渗透到IC控制单元,使控制功能失稳失常,甚至使控制的限流功能失效,导致灾难性后果. 199
引言: 设计开关调整器PCB时,需知最终产品的好坏完全取决于它的布线,当然,有些开关IC可能会比其他开关IC对干扰更敏感.有时,从不同供应商购得的 “ 同类” 产品也可能有完全不同的噪声敏感度,.此外,某些开关IC结构本身也会比其他IC对噪声更敏感(如电流模式控制芯片比电压模式控制芯片”布线敏感度”高很多). 事实上,用户必须面对这样的现实: 半导体器件生产商不会提供其产品噪声敏感度的资料. 而作为设计人员,往往对布线不够重视,结果将似乎可稳定工作的IC弄得波形震荡,易受干扰,以致误动作,甚至导致灾难性的后果(开关烧掉). 另外,这些问题在调试后期往往很难纠正或补救,因此开始阶段就正确布线非常重要. 试验方法: 1. MOSFET 的驱动信号通常由IC内的驱动级产生,故MOSFET的源极应接至IC接地端.但MOSFET的实际表现并不由施加在栅极与参考间的电压所决定, 而是取决于栅极与源极间的电压,即完全取决于实际的V GS. 实例1,如果源极与地之间的走线有点长的话,在开关转换瞬间它上面会出现很大的电感反冲, 不严重的话只是降低开关转换的速度,严重时会使MOSFET错误地开通或关断,导致管子毁坏. 图1-2 是在关断瞬间可能发生的相当安全的情形.栅极控制MOSFET关断,但源极的PCB走线阻抗刚才也流过了电流,并产生小电压源(尖峰) 以阻止电流减小,电流持续流动直到能量消耗光.这使V GS波形发生改变从而使开关转换速度降低.然而,这种降低转换速度的方法并不值得推荐,根据我所知其结果不可预知,因为它本质上是基于寄生参数的. 图 1-2 关断时源极寄生电感的影响 2. 实例2, 图1-3 是一款使用在网络产品上的电源布线图,我们不难发现驱动信号到MOSFET的栅极之间的走线过长,(约为63mm) .且高频电感离驱动信号非常近,而导致在系统使用时,不时发生MOSFET 烧毁和PCB板大面积烧黑的现象, 200
反激式开关电源设计的思考一 对一般变压器而言，原边绕组的电流由两部分组成，一部分是负载电流分量，它的大小与副边负载有关；当副边电流加大时，原边负载电流分量也增加，以抵消副边电流的作用。另一部分是励磁电流分量，主要产生主磁通，在空载运行和负载运行时，该励磁分量均不变化。 励磁电流分量就如同抽水泵中必须保持有适量的水一样，若抽水泵中无水，它就无法产生真空效应，大气压就无法将水压上来，水泵就无法正常工作；只有给水泵中加适量的水，让水泵排空，才可正常抽水。在整个抽水过程中，水泵中保持的水量又是不变的。这就是，励磁电流在变压器中必须存在，并且在整个工作过程中保持恒定。 正激式变压器和上述基本一样，初级绕组的电流也由励磁电流和负载电流两部分组成；在初级绕组有电流的同时，次级绕组也有电流，初级负载电流分量去平衡次级电流，激励电流分量会使磁芯沿磁滞回线移动。而初次级负载安匝数相互抵消，它们不会使磁芯沿磁滞回线来回移动，而励磁电流占初级总电流很小一部分，一般不大于总电流10％，因此不会造成磁芯饱和。 反激式变换器和以上所述大不相同，反激式变换器工作过程分两步： 第一：开关管导通，母线通过初级绕组将电能转换为磁能存储起来； 第二：开关管关断，存储的磁能通过次级绕组给电容充电，同时给负载供电。 可见，反激式变换器开关管导通时，次级绕组均没构成回路，整个变压器如同仅有一个初级绕组的带磁芯的电感器一样，此时仅有初级电流，转换器没有次级安匝数去抵消它。初级的全部电流用于磁芯沿磁滞回线移动，实现电能向磁能的转换；这种情况极易使磁芯饱和。 磁芯饱和时，很短的时间内极易使开关管损坏。因为当磁芯饱和时，磁感应强度基本不变，dB/dt近似为零，根据电磁感应定律，将不会产生自感电动势去抵消母线电压，初级绕组线圈的电阻很小，这样母线电压将几乎全部加在开关管上，开关管会瞬时损坏。 由上边分析可知，反激式开关电源的设计，在保证输出功率的前提下，首要解决的是磁芯饱和问题。 如何解决磁芯饱和问题？磁场能量存于何处？将在下一篇文章：反激式开关电源变压器设计的思考二中讨论。 关键词:开关电源反激式磁芯饱和 反激式开关电源设计的思考二 “反激式开关电源设计的思考一”文中，分析了反激式变换器的特殊性防止磁芯和的重要性，那么如何防止磁芯的饱和呢？大家知道增加气隙可在相同ΔB的情况下，ΔIW的变化范围扩大许多,为什么气隙有此作用呢?由全电流定律可知:
反激式开关电源变压器设计原理 (Flyback Transformer Design Theory) 第一节. 概述. 反激式(Flyback)转换器又称单端反激式或"Buck-Boost"转换器.因其输出端在原边绕组断开电源时获得能量故而得名.离线型反激式转换器原理图如图. 一、反激式转换器的优点有: 1. 电路简单,能高效提供多路直流输出,因此适合多组输出要求. 2. 转换效率高,损失小. 3. 变压器匝数比值较小. 4. 输入电压在很大的范围内波动时,仍可有较稳定的输出,目前已可实现交流输入在 85~265V间.无需切换而达到稳定输出的要求. 二、反激式转换器的缺点有: 1. 输出电压中存在较大的纹波,负载调整精度不高,因此输出功率受到限制,通常应用于150W以下. 2. 转换变压器在电流连续(CCM)模式下工作时,有较大的直流分量,易导致磁芯饱和,所以必须在磁路中加入气隙,从而造成变压器体积变大. 3. 变压器有直流电流成份,且同时会工作于CCM / DCM两种模式,故变压器在设计时较困难,反复调整次数较顺向式多,迭代过程较复杂. 第二节. 工作原理 在图1所示隔离反驰式转换器(The isolated flyback converter)中, 变压器" T "有隔离与扼流之双重作用.因此" T "又称为Transformer- choke.电路的工作原理如下: 当开关晶体管 Tr ton时,变压器初级Np有电流 Ip,并将能量储存于其中(E = LpIp / 2).由于Np与Ns极性相反,此时二极管D反向偏压而截止,无能量传送到负载.当开关Tr off 时,由楞次定律 : (e = -N△Φ/△T)可知,变压器原边绕组将产生一反向电势,此时二极管D正向导通,负载有电流IL流通.反激式转换器之稳态波形如图2. 由图可知,导通时间 ton的大小将决定Ip、Vce的幅值: Vce max = VIN / 1-Dmax VIN: 输入直流电压 ; Dmax : 最大工作周期 Dmax = ton / T 由此可知,想要得到低的集电极电压,必须保持低的Dmax,也就是Dmax＜0.5,在实际应用中通常取Dmax = 0.4,以限制Vcemax ≦ 2.2VIN. 开关管Tr on时的集电极工作电流Ie,也就是原边峰值电流Ip 为: Ic = Ip = IL / n. 因IL = Io,故当Io一定时,匝比 n的大小即决定了Ic 的大小,上式是按功率守恒原则,原副边安匝数相等 NpIp = NsIs而导出. Ip 亦可用下列方法表示: Ic = Ip = 2Po / (η*VIN*Dmax) η: 转换器的效率 公式导出如下: 输出功率 : Po = LIp2η / 2T
经典LED驱动电源参考设计大集锦（内含设计原理图、实际案例分析） PI公司的众多LED驱动电源解决方案中，高效率、低功耗，外围简单、可调光、高稳定性是最大的特点，涉及工业、商业、家用等应用领域。不管是应客户需求设计，还是按相关标准设计，还是基于对行业发展趋势把握所做的前瞻性设计，都同样的出色，其方案、设计、想法具有行业指引性。 其众多的驱动电源参考设计中蕴含很多电源基本理论,就算不用其公司的IC也可以作为设计参考，对工程师有超强的指导意义。 1.开关电源设计软件- PI Expert? 操作/设计指南 PI Expert可提供构建和测试工作原型所需的所有必要信息。这些信息包括完整的交互式电路原理图、物料清单(BOM)、电路板布局建议以及详细的电气参数表。PI Expert还可提供完整的变压器设计，包括磁芯尺寸、线圈圈数、适当的线材规格以及每个绕组所用的并绕线数。此外，还可生成详细的绕组机械装配说明。该程序可以将设计时间从数天缩短至几分钟。 2.采用LYTSwitch的带功率因数校正(PFC)的23 W T8电源设计 适用于430 mA V (50 V) T8灯管的隔离式、低输入电压、超薄驱动器设计(DER-338)现已推出。这款新设计采用了PI新推出的LYTSwitch? LED驱动器系列器件LYT4215E。 3.一款高功率因数、可控硅调光的非隔离LED驱动器 PI推出了一份新的设计报告((DER-364)，介绍的是一款使用广受好评的LYTSwitch IC设计的高功率因数、可控硅调光的非隔离LED驱动器。其效率额定值高达85%以上，具有无闪烁调光和单向快速启动(<200 ms)的特性。 4.针对T10灯管的最新24 W LED驱动器设计 PI的一款效率达92%的24 W T10灯LED驱动器设计(DER-356)。该设计可极大简化离线式、带功率因数校正的LED电源的生产。 5.适用于可控硅调光A19灯的全新10 W PFC LED驱动器设计 PI发布的关于针对可调光A19灯的全新10 W驱动器设计(DER-328) 6.元件数最少的T8灯管LED驱动器设计–高效率、低THD PI现已推出DER-345–一款针对T8 LED灯的低输入电压、非隔离、高效率、高功率因数LED驱动器设计。 7.适用于A19替换灯的14.5 W可控硅调光的非隔离LED驱动器 Power Integrations的LED设计(DER-341) –适用于A19 LED灯的非隔离式、高效率、高功率因数(PF) LED驱动器。这款新的LED驱动器采用LinkSwitch-PH系列IC中的LNK407EG器件设计而成。
高效率开关电源设计实 例 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
高效率开关电源设计实例--10W同步整流B u c k变换器 以下设计实例中，包含了各种技巧来提高开关电源的总体效率。有源钳位和元损吸收电路的设计主要依靠经验来完成的，所以不在这里介绍。 采用新技术时必须小心，因为很多是有专利的，可能需要直接付专利费给专利持有人，或在购买每一片控制IC芯片时，支付附加费用。在将这些电源引入生产前，请注意这个问题。 10W同步整流Buck变换器 应用 此设计实例是PWM设计实例1的再设计，它包括了如何设计同步整流器()。 在设计同步整流开关电源时，必须仔细选择控制IC。为了效率最高和体积最小，一般同步控制器在系统性能上各有千秋，使得控制器只是在供应商提到的应用场合中性能较好。很多运行性能的微妙之处不能确定，除非认真读过数据手册。例如，每当作者试图设计一个同步整流变换器，并试图使用现成买来的IC芯片时，3／4设计会被丢弃。这是因为买来的芯片功能或工作模式往往无法改变。更不用说，当发现现成方案不能满足需求时，是令人沮丧的(见图20的电路图)。 设计指标 输入电压范围： DC+10～+14V 输出电压： DC+ 额定输出电流： 过电流限制： 输出纹波电压： +30mV(峰峰值) 输出调整：±1％ 最大工作温度： +40℃ “黑箱”预估值 输出功率： +*2A=(最大) 输入功率： Pout/估计效率=／= 功率开关损耗* 0．5= 续流二极管损耗：*= 输入平均电流 低输入电压时／10V= 高输入电压时：／14V=0．8A 估计峰值电流： 1．4Iout(rated)=1．4×2．0A=2．8A 设计工作频率为300kHz。
开关电源设计
开关直流稳压电源设计 摘要 直流稳压电源应用广泛，几乎所有电器，电力或者电子设备都毫不例外的需要稳定的直流电压（电流）供电，它是电子电路工作的“能源”和“动力”。不同的电路对电源的要求是不同的。在很多电子设备和电路中需要一种当电网电压波动或负载发生变化时，输出电压仍能基本保持不点的电源。电子设备中的电源一般由交流电网提供，如何将交流电压（电流）变为直流电压（电流）供电？又如何使直流电压（电流）稳定？这是电子技术的一个基本问题。解决这个问题的方案很多，归纳起来大致可分为线性电子稳压电源和开关稳压电源两类，他们又各自可以用集成电路或分立元件构成。开关稳压电源具有效率高，输出功率大，输入电压变化范围宽，节约能耗等优点。 一、引言 1.1基本要求 稳压电源。 1.基本要求 ①输出电压UO可调范围：12V～15V； ②最大输出电流IOmax：2A； ③U2从15V变到21V时，电压调整率SU≤2%（IO=2A）； ④IO从0变到2A时，负载调整率SI≤5%（U2=18V）； ⑤输出噪声纹波电压峰-峰值UOPP≤1V（U2=18V,UO=36V,IO=2A）； ⑥DC-DC变换器的效率≥70%（U2=18V,UO=36V,IO=2A）； ⑦具有过流保护功能，动作电流IO（th）=2.5±0.2A； 1.2发挥部分 (1)排除短路故障后，自动恢复为正常状态； (2)过热保护； 二、方案设计与论证 开关式直流稳压电源的控制方式可分为调宽式和调频式两种。实际应用中，调宽式应用较多，在目前开发和使用的开关电源集成电路中，绝大多数为脉宽调制（PWM）型。开关电源的工作原理就是通过改变开关器件的开通时间和工作周期的比值，即占空比来改变输出电压，通常有三种方式：脉冲宽度调制（PWM）、脉冲频率调制（PFM）和混合调制。PWM调制是指开关周期恒定，通过改变脉冲宽度来改变占空比的方式。因为周期恒定，滤波电路的设计比较简单，因此本次设计采用PWM调制方式实现电路设计要求。主要框架如图1所示。由变压器降压得到交流电压，再经过整流滤波电路，将交流电变成直流电，然后再经过DC-DC变换，由PWM的驱动电路去控制开关管的导通和截止，从而产生一个稳定的电压源。
基于U C3845的反激式开关电源设计 时间：2011-10-2821:40:13来源：作者： 引言 反激式开关电源以其结构简单、元器件少等优点在自动控制及智能仪表的电源中得到广泛的应用。开关电源的调节部分通常采用脉宽调制（PWM）技术，即在主变换器周期不变的情况下，根据输入电压或负载的变化来调节功率MOSFET管导通的占空比，从而使输出电压稳定。脉宽调制的方法很多，本文中所介绍的是一种高性能的固定频率电流型脉宽集成控制芯片UC3845。该芯片是专为离线的直流至直流变换器应用而设计的。其主要特点是具有内部振荡器、高精度误差比较器、逐周电流取样比较、启动电流小、大电流图腾柱输出等，是驱动MOSFET的理想器件。 1UC3845简介 UC3845芯片为SO8或SO14管脚塑料表贴元件。专为低压应用设计。其欠压锁定门限为8.5v（通），7.6V（断）；电流模式工作达500千赫输出开关频率；在反激式应用中最大占空比为0.5;输出静区时间从50%~70%可调；自动前馈补偿；锁存脉宽调制，用于逐周期限流；内部微调的参考源；带欠压锁定；大电流图腾柱输出；输入欠压锁定，带滞后；启动及工作电流低。 芯片管脚图及管脚功能如图1所示。 图1UC3845芯片管脚图 1脚：输出/补偿，内部误差放大器的输出端。通常此脚与脚2之间接有反馈网络，以确定误差放大器的增益和频响。 2脚：电压反馈输入端。此脚与内部误差放大器同向输入端的基准电压（2.5V）进行比较，调整脉宽。 3脚：电流取样输入端。 4脚：RT/CT振荡器的外接电容C和电阻R的公共端。通过一个电阻接Vref通过一个电阻接地。 5脚：接地。 6脚：图腾柱式PWM输出，驱动能力为土1A. 7脚：正电源脚。 8脚：Vref，5V基准电压，输出电流可达50mA. 2设计方法 如图2为基于UC3845反激式开关电源的电路图，虚线框内为UC3845内部简化方框图。 1）启动电压和电容的选择 交流电源115VAC经整流、滤波后为一个纹波非常小的直流高压Udc,该电压根据交流电源范围往往可得到一个最大Udcmax，一和最小电压Udcmin。 当直流输入电压大于144V以上时，UC3845应启动开始工作，启动电阻应由线路直流电压和启动所需电流来确定。 根据UC3845的参数分析可知，当启动电压低于8.5V时，UC3845的整个电路仅消耗lmA的电流，即UC3845的典型启动电压为8.5V,电流为1mA.加上外围电路损耗约0.5mA,即整个电路损耗约1.5mA.在输入直流电压为最小电压Ddcmmn时，启动电阻Rin的计算如下： 图2基于UC3845反激式开关电源的电路图 启动过程完成后，UC3845的消耗电流会随着MOSFET管的开通增至100mA左右。该电流由启动电容在启动时储存的电荷量来提供。此时，启动电容上的电压会发生跌落到7.6V以上，要使UC3845fj~
& 课程设计任务书 学生姓名：专业班级： 指导教师：工作单位： 题目: 开关电源设计 初始条件： 输入交流电源：单相220V，频率50Hz。 要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）? 1、输出两路直流电压：12V，5V。 2、直流最大输出电流1A。 3、完成总电路设计和参数设计。 时间安排： 课程设计时间为两周，将其分为三个阶段。 第一阶段：复习有关知识，阅读课程设计指导书，搞懂原理，并准备收集设计资料，此阶段约占总时间的20%。 第二阶段：根据设计的技术指标要求选择方案，设计计算。 ） 第三阶段：完成设计和文档整理，约占总时间的40%。 指导教师签名：年月日 系主任（或责任教师）签名：年月日
目录 ） 引言 (1) 1设计意义及要求 (2) 设计意义 (2) 开关电源的组成部分 (2) 开关电源的工作过程 (2) 开关电源的工作方式 (3) 脉宽调制器的基本原理 (3) 2方案设计 (5) ） 设计要求 (5) 方案选择 (5) 整流滤波部分 (6) 降压斩波电路 (7) 脉宽调制电路 (8) MOSFET管的驱动电路 (9) 总电路图 (11) 3主电路参数设定 (12) { 变压器、二极管、MOSFET管选择 (12) 反馈回路的设计 (13) MOSFET的驱动设计 (14) 结束语 (15) 参考文献 (16)
附录一 (17) ]
引言 随着电力电子技术的高速发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，进入80年代计算机电源全面实现了开关电源化，率先完成计算机的电源换代，进入90年代开关电源相继进入各种电子、电器设备领域，远程控制交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了开关电源，更促进了开关电源技术的迅速发展。 开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IGBT和MOSFET构成。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。 开关电源根据输入输出的性质不同可分为AC/DC和DC/DC两大类。AC/DC称为一次电源，也常称为开关整流器。值得指出的是，AC-DC变换不单是整流的意义，而是整流后又做DC-DC变换。所以说，DC-DC变换器是开关电源的核心。DC/DC称为二次电源，其设计技术及生产工艺在国内外均已成熟和标准化，所以学习设计开关电源有重要的意义。
详解自激开关电源电路图 该文章讲述了详解自激开关电源电路图. 自激开关电源电路 图,STR41090电源属于自激式并联型开关电源,适应电网电压能力为150-280V。 振荡过程 C808上约300V直流电压经R811加到N801的(2)脚内部开关管的B极,同时经T802的(1)、(3)绕组加到N801的(3)脚内部开关管的C极,开关管开始导通,电流流过T802的(1)、(3)绕组,在(1)、(3)绕组产生感应电压,极性为(3)正(1)负,经耦合,在(6)、(7)绕组也产生感应电压,极性为(7)正(6)负,此正反馈电压经C819、R817、R816送回到N801的(2)脚,使开关管电流进一步增大,雪崩的过程使开关管迅速饱和。开关管饱和期间,T802(1)、(3)绕组的电流线性增大,VD821、VD822截止,T802储存磁场能量。由于C819不断被充电,使N801的(2)脚电压不断下降,到某一时刻,N802(2)脚上的电压不能维持内部开关管的饱和,开关管退出饱和状态,C极电流减小,T802各绕组的感应电压极性全部翻转,反馈绕组(6)、(7)脚的电压极性为(6)正(7)负,经C819、R817、R816送到N801的(2)脚,使N801(2)脚电压进一步减小,又一雪崩过程使开关管迅速截止。开关管截止期间,VD821导通,在C822电容上形成112V电压;VD822也导通,在C824电容上形成18V电压,T802储存的磁场能量被释放。另一方面,C819上的电压经R817、R816、VD812、VD813放电,同时300V电压经R811给C819反向充电,这两个因素使C819左端的电压回升,即N801(2)脚的电压回升,当(2)脚电压上升0.6V以上
反激式开关电源设计资料 前言 反激式开关电源的控制芯片种类非常丰富，芯片厂商都有自己的专用芯片，例如UC3842、UC3845、OB2262、OB2269、TOPSWITCH 等等。虽然控制芯片略有不同，但是反激式开关电源的拓扑结构和电路原理基本上是一样的，本资料以UC3842为控制芯片设计了一款反激式开关电源。 单端反激式开关稳压电源的基本工作原理如下： D1 T R L 图1 反激式开关电源原理图 当加到原边主功率开关管Q1的激励脉冲为高电平使Q1导通时，直流输入电压V IN加载原边绕组N P两端，此时因副边绕组相位是上负下正，使整流管D1反向偏置而截止；当驱动脉冲为低电平使Q1截止时，原边绕组N P两端电压极性反向，使副边绕组相位变为上正下负，则整流管被正向偏置而导通，此后存储在变压器中的磁能向负载传递释放。因单端反激式电源只是在原边开关管到同期间存储能
量，当它截止时才向负载释放能量，故高频变压器在开关工作过程中，既起变压隔离作用，又是电感储能元件。因此又称单端反激式变换器是一种“电感储能式变换器”。 学习了反激式开关电源的工作原理之后，我们可以自行设计一款电源进行调试。开关电源是一门实验科学，理论知识的学习是必不可少的，但是光掌握了理论知识是远远不够的，还要多做实验，测试不同环境不同参数下的电源工作情况，这样才能对电源有更深的认识。除此之外，掌握大量的实验数据可以对以后设计电源和电源的优化提供很大帮助，可以更快速更合理的设计出一款新电源或者排除一些电源故障。通过阅读下面的章节，可以使你对电源从原理理解到设计能力有一个快速的提升。
第一章 电源参数的计算 第一步，确定系统的参数。我们设计一个电源首先要确定电源工作在一个什么样的环境，比如说输入电压的范围、频率、网侧电压是否纯净，接下来是电源的输出能力包括输出电压、电流和纹波大小等等。先要确定这些相关因素，才能更好的设计出符合标准的电源。我们在第二章会详细介绍如何利用这些参数设计电源。 输入电压范围（V line min 和V line max ）； 输入电压频率（f L ）； 输出电压（V O ）； 输出电流（I O ）； 最大输出功率 （P 0）。 效率估计（E ff ）：需要估计功率转换效率以计算最大输入功率。如果没有参考数据可供使用，则对于低电压输出应用和高电压输出应用，应分别将E ff 设定为0.8~0.85。 利用估计效率，可由式（1-1）求出最大输入功率。 O IN ff P P E = （1-1） 第二步：确定输入整流滤波电容（C DC ）和DC 电压范围。 最大DC 电压纹波计算： max DC V ?= （1-2） 式（1-2）中，D ch 为规定的输入整流滤波电容的充电占空比。其 典型值为0.2。对于通用型输入（85~265Vrms ），一般将max V DC ?设定为
《开关电源入门》,图灵出版的和美国半导体总工写的.《开关电源设计与优化》写的不适合初学者 1、《开关电源指南》第2版,浙江大学徐德鸿翻译的,也有可能是他的学生翻译,他署名出版而已.说实话,翻译水平很烂,错误相当多,但里面很多内容,相当不错,很适合入门.英文水平高的,可以看英文原版. 2、《开关电源设计》第2版,华南理工大学王志强翻译的,挺厚的,黑白相间的书皮,也不错. 3、《电力电子系统建模》浙大徐德鸿翻译,《开关变换器的建模与控制》, 张卫平著. 这两本书,详细讲解了开关电源的建模方式和环路补偿,怎么调整电源环路的稳态性能和暂态性能.这两本书看懂了,做电源,我个人觉得,理论水平已经达到一定高度了. 4、《直流开关电源的软开关技术》和《全桥移相软开关技术》,南航阮新波的博士论文,整理后出版的两本书,国内凡是写软开关的书,大部分都是照抄它们或者无一不参考它们.其中后一本书已经绝版了,市场上已经买不到,淘宝网上有复印版本卖,大概45元,质量很不错的. 5、《开关电源磁性元器件》,赵修科著.磁性器件,可以说是开关电源的心脏,不懂磁,想做好电源,那是不可能的.这本书对磁的理解深刻而全面. 6、control loop cookbook 德州仪器的技术资料,作者就是提出著名右半平面零点概念的那个人,相当的好. 其他的书嘛,就是大学教材,模拟电路和经典控制理论,一定是要读通掌握才行.总的来说,软开关,就看阮新波足够;环路方面,主要还是看外国人写的;磁和变压器方面,主要看赵修科和台湾人写的. 仿真软件还是要掌握一些的. 1、orcadpspice适合做电路元件级级仿真,仿模拟电路和开关电源小信号模型,效果相当好. 2、saber适合做系统级仿真,特别适合开关电源这种含有脉冲式信号的电路,模型库参数全,仿真精度高,尤其是强大的仿真结果后续处理能力,是我用过的仿真软件中,功能最强大的一款.不过,在国内普及程度,没有pspice高,一套正版8万
高效率开关电源设计实例 1 0 W同步整流Buck变换器 以下设计实例中，包含了各种技巧来提高开关电源的总体效率。有源钳位和元损吸收电路 的设计主要依靠经验来完成的，所以不在这里介绍。 采用新技术时必须小心，因为很多是有专利的，可能需要直接付专利费给专利持有人，或在购买每一片控制IC芯片时，支付附加费用。在将这些电源引入生产前，请注意这个问题。 10W同步整流Buck变换器 应用 此设计实例是PW履计实例1的再设计，它包括了如何设计同步整流器（板载的10W降压 Buck变换器）。 在设计同步整流开关电源时，必须仔细选择控制IC。为了效率最高和体积最小，一般同步 控制器在系统性能上各有千秋，使得控制器只是在供应商提到的应用场合中性能较好。很多运行性能的微妙之处不能确定，除非认真读过数据手册。例如，每当作者试图设计一个同步整流变换器，并试图使用现成买来的IC芯片时，3/4设计会被丢弃。这是因为买来的芯片功能或工作模式往往无法改变。更不用说，当发现现成方案不能满足需求时，是令人沮丧的（见图20的电路图）。 设计指标 输入电压范围：DC+10- +14V 输出电压：DC+5.0V
额定输出电流：2.0A 过电流限制：3.0A 输出纹波电压：+30mV (峰峰值) 输出调整：土1% 最大工作温度：+40 C “黑箱”预估值 输出功率：+5.0V *2A=10.0W最大) 输入功率：Pout/估计效率=10.0W^0.90=11.1W 功率开关损耗(11.1W-10W) * 0 . 5=0.5W 续流二极管损耗：(1I.IW-10W) *0.5=0.5W 输入平均电流 低输入电压时11.1W / 10V=1.1IA 高输入电压时：11.1W/ 14V=0. 8A 估计峰值电流：1 . 4lout(rated)=1 . 4X 2. 0A=2. 8A 设计工作频率为300kHz。
1 设计步骤: 1.1 产品规格书制作 1.2 设计线路图、零件选用. 1.3 PCB Layout. 1.4 变压器、电感等计算. 1.5 设计验证. 2 设计流程介绍: 2.1 产品规格书制作 依据客户的要求，制作产品规格书。做为设计开发、品质检验、生产测试等的依据。 2.2 设计线路图、零件选用。 2.3 PCB Layout. 外形尺寸、接口定义，散热方式等。 2.4 变压器、电感等计算. 变压器是整个电源供应器的重要核心，所以变压器的计算及验证是很重要的， 2.4.1 决定变压器的材质及尺寸: 依据变压器计算公式 Gauss x NpxAe LpxIp B 100(max ) B(max) = 铁心饱合的磁通密度(Gauss) Lp = 一次侧电感值(uH) Ip = 一次侧峰值电流(A) Np = 一次侧(主线圈)圈数 Ae = 铁心截面积(cm 2) B(max) 依铁心的材质及本身的温度来决定，以TDK Ferrite Core PC40为例，100℃时的B(max)为3900 Gauss ，设计时应考 虑零件误差，所以一般取3000~3500 Gauss 之间，若所设计的 power 为Adapter(有外壳)则应取3000 Gauss 左右，以避免铁心 因高温而饱合，一般而言铁心的尺寸越大，Ae 越高，所以可以 做较大瓦数的Power 。 2.4.2 决定一次侧滤波电容: 滤波电容的决定，可以决定电容器上的Vin(min)，滤波电容越大，Vin(win)越高，可以做较大瓦数的Power ，但相对价格亦较高。 2.4.3 决定变压器线径及线数: 变压器的选择实际中一般根据经验，依据电源的体积、工作频率，
