信号微机监测系统施工开通后的故障处理
铁路信号微机监测系统是保证行车安全、加强信号设备结合部管理、监测信号设备状态、发现信号设备隐患、分析信号设备故障原因、指导现场维修、反映设备运用质量、辅助故障处理、提高电务段信号设备维护水平和维护效率的重要设备。因此在信号设备大修、改造中要同步装备信号微机监测系统，现重点分析了现场施工开通后发现的监测系统故障和设备缺点借以提高信号微机监测系统的设备质量和运用效果。
标签：微机监测系统；轨道电路电压曲线；道岔电流曲线
在现场施工中任务量大、时间紧，所以在信号设备大修改造中为了确保信号设备的顺利开通，对微机监测系统在施工时所出现施工不认真或者是出现问题时拖延到开通后处理。但是由于微机监测系统是信号维修人员预防设备故障和解决设备问题的必要设备之一，因此在施工后必须对微机监测设备进行认真的调试，确保微机监测数据的准确。下面笔者就近一段时间发现并处理的微机监测系统故障为例，分以下几个方面仅供大家参考。
1 轨道电路电压曲线及相位角方面的故障案例
1.1 平旺站轨道电路日曲线在日常巡视中发现，25DG和31DG曲线在分路时均降为14V左右不归0V，并且两个区段监测电压与实际值相差1-2V左右，观察轨道电路电压相位综合采集器电源、工作和通讯表示灯均正常，并且同一采集器其他区段电压与实际一致，后仔细通过微机监测回放功能查看发现当其中一个区段占用分路时，两个区段均下降至14V左右，又要点进行分路试验，结果相同，判断为两个区段采集线有一根互相交叉，相互影响监测结果。因竣工图中没有微机监测电路配线图，所有按照区段排列位置在微机监测组合数线确定两个区段采集线配线位置，通过摘线试验确定后，联系要点试验倒线后恢复。
注：轨道采集器，一个采集器负责7个区段的采集，哪条采集线是哪个区段，可以通过数线来判断，第一位采集器负责第1至7个区段，第二位采集器负责第8至14个区段，以此类推。由于多数站微机监测电路，竣工图中没有配线图所以处理时需要自己来找线。施工图一般有配线图，有可能的话工区保留施工图备查。
1.2 大南轨道电路监测有大约一半轨道电路相位角不准。经分析原因大南站是由两套电源屏供电的，而微机监测只采集其中一个电源屏110V局部电源做为标准进行相位对比。处理过程：先在微机监测机上查出相位角不对的区段位置，然后在组合内数线查找确认区段采集线位置，制定处理方案。天窗点内，将轨道电路区段采集线物理位置更改，因每个采集器采集7个区段，将两个电源屏供电的两组区段分在不同采集器上，断开相位角不正确的一组区段采集器上的110V 局部电源，然后从另一电源屏引入110V局部电源，将110V局部电源接入这组区段采集器，相位角采集数据恢复。由于调整了6个区段采集线的物理位置所以
目录 第一章概述-------------------------------------------- 1 第二章基本技术条件---------------------------- 3 一模拟量在线监测------------------------------ 3 二开关量在线监测------------------------------ 6 三其他监测内容-------------------------------- 6 四故障报警------------------------------------ 6 五技术要求------------------------------------- 7 第三章监测电路------------------------------------------------- 9 一开关量采集电路------------------------------- 9 二轨道电路的监测------------------------------- 11 三道岔的监测----------------------------------- 12 四灯丝断丝的监测------------------------------- 15 五区间信号点的监测---------------------------- 16 六电源屏的监测--------------------------------- 17 七电缆绝缘的监测------------------------------- 17 八电源对地漏流的监测--------------------------- 18 九熔丝断丝的监测------------------------------- 18 第四章 TJWX-2000型信号微机监测系统功能-------- 20 一测试部分------------------------------------- 20
微机监测设备的常见故障处理 前言：现场电务维护人员不仅要能够运用微机监测系统来获取信号设备的运用信息，也要对微机监测设备本身有一定的了解，并具备一些简单的故障判断和处理技能。在此，将一些微机监测设备常见故障的处理方法向大家做一介绍，以便大家参考。 一、计算机发生?死机?的分析与处理 操作系统崩溃，出现?蓝屏?：主机启动后，出现?蓝底白字?的提示信息，上面为?STOP……?。可以重启工控机，若正常，说明CPU风扇故障，致使CPU散热不良造成；若非CPU风扇故障，则说明操作系统有问题，系统文件丢失或硬盘损坏等，只能重新安装操作系统、；若操作系统运行正常，在监测程序界面中，用鼠标点击某项菜单或菜单切换时，反映缓慢。出现此种现象的原因可能有如下几个方面： （1）操作系统所安装的磁盘剩余空间不足。如果剩余空间较小，及时删除与监测无关的其他文件，也可以再对其进行?磁盘碎片整理?； （2）监测程序所在区，数据占用空间太大，可使用空间不足。可请专业人员适当修正数据存储量，同时再对其进行?磁盘碎片整理?处理。 （3）CPU风扇损坏，只有更换CPU风扇。 二．开机后，主机不能通过自检 开机后，一直?嘀、嘀……?报警，不能进入系统。故障原因为内存条与主板插接不良。 三. 绝缘值不正确 （一）某些电缆微机测试值与摇表测试值不一致，原因如下： 1. 站场是动态的，道岔的转换，信号的开放与关闭，区段的空闲与占用都随时间变化。实际应用中发现道岔定位时绝缘良好，反位
时不好；信号关闭时绝缘良好，开放时不好；区段空闲时绝缘良好，过车时不好；电缆绝缘值亦随天气有关，部分电缆早上、中午测试值变化较大；雨天、晴天绝缘值变化较大。 2. 测电缆绝缘时，防雷设备如没甩掉，将会有很大影响（实际测试时防雷设备必须甩掉）。 在现场遇到测试值不一致时，应检查有无上述情况发生的可能。 （二）电缆绝缘实际测试值正常，而微机测试值全为0兆欧，或全大于20兆欧 微机监测电缆对地绝缘电阻如同摇表摇测，都是将500V电压加到该电缆上测试其对地绝缘电阻。需知，绝缘测试组合E-05-1端子为测试绝缘及电源对地漏流的地线；E-05-2→500V+与E-05-3→500V-之间的500V电压，测试时才有，不测试时则无。当发现绝缘值不对时（比如，都大于10M）可先查看500V是否有（用万用表直流档测量端子E-05-2和E-05-3，或者C0-D2-03-1和C0-D2-03-2之间的电压），若500V没有了，可查看绝缘单元插接是否良好，否则就是绝缘单元坏了；若500V正常，那有可能是大地线没接好（E-05-1），或者开出板（C0-D3）工作不正常，或者是24-环线（每层06-1和C1-D0-B12）没接好。 若测试值全部为0MΩ时，则可能为综合采集机模入板对应路的芯片4051损坏；JY-LL-DS单元中芯片AD202损坏；E-05-2与E-05-3短路或绝缘不好。 若测试值全部大于20M时，则可能为500V单元没有220V输入电压或无500V-输出电压；E-05-1地线断；漏流盒接线端子3接地；E-05-3（500V-）接地或与地线之间绝缘不好；分线盘的地线与微机监测的地线E-05-1不共地。 检查500V单元220V输入电压如图所示（因目前微机监测图纸设计很不规范，下图在工区使用图册中原理图没有，仅在配线图中显示，特别是在设备有问题进行查找时，下图尤为重要）：
随着铁路建设的发展，信号设备的维护管理逐步向大工区模式过渡，无信号维护人员的车站越来越多。为了使维护人员能够实时全面地掌握现场设备状况，及时发现问题并尽快处理，需将影响行车安全的因素纳入信号微机监测系统，在既有功能的基础上,实现道岔状态智能判断，以及信号人员作业、设备运用环境监控，补充对既有和新上信号设备的监测和统计分析能力，加强故障诊断功能，使信号微机监测系统进一步满足实际使用需求。 1 系统概况 信号微机监测系统按硬件结构分为4种类型：97型、工控机型、2000型和综合一体化型。大准铁路工程有限责任公司所采用的信号计算机联锁是在工控机型基础上，针对大同至准格尔线的特点研制出的T J W X-2006t d型信号微机监测系统，完成单线半自动闭塞、站内电码化、6502电气集中的室内设备电气特性测试以及故障检测报警。 信号系统目前主要采用信号微机监测系统跟踪和记录设备状态。大准铁路工程有限责任公司、信号段、信号检修所和信号工区，可以通过终端机按照权限许可范围查询有关站、点设备的运用状况和维修人员的测试情况，大大方便了现场维修指导和故障诊断。监测功能可实时记录部分信号设备的运用数据，并可通过回放再现故障时刻站场的情况、设备状况及相关参数，为分析查找故障原因提供详实的数据。监测系统功能如下。 （1）模拟量在线监测。包括电源屏、轨道电路、道岔、电缆绝缘、电源对地漏泄电流和站内电码化等项目的监测。 （2）开关量在线监测。对按钮状态、控制台表示和功能型继电器状态实时监测。 （3）其他监测功能。监测列车信号主灯丝断丝，可按信号机架或架群报警；对组合架零层、组合侧面以及控制台的主副熔丝转换装置进行监测；站内电码化发码、传输继电器状态监测并记录；道岔表示缺口、实际位置监测，并对环境温度、水害、烟雾及玻璃破碎等条件进行监测报警。 （4）简单的故障报警功能。一级报警涉及到行车安全的信息；二级报警为影响行车和设备正常工作的信息；三级报警为设备电气特性超标。 总体来说，当前微机监测系统能实时、动态、较准确和量化地反映一些信号设备的运用质量、结合部设备状态，并具有状态信息储存、重放、查询和报警功能。当部分电气特性超标或违章作业进行局部接点封连时，监测系统能按照等级及时报警。这对于防止违章作业，分析判断故障，特别是对瞬间发生时好时坏的“疑难杂症”，以及结合部故障的分析界定提供了初步依据。 2 系统不足 近年来，信号微机监测系统在硬件和软件方面都在不断完善，功能也在进一步拓展，但总体来看，其运用情况不理想，这些不足主要有以下几点。 信号微机监测系统功能发展趋势 焦景忠 王永光 （神华准格尔能源有限责任公司，内蒙古 鄂尔多斯010300） 摘要：论述信号微机监测系统概况和不足，阐述了信号微机监测系统功能发展趋势。 关键词：信号 微机监测 功能 发展 Abstract: This article introduces the overview and insuf? ciency of the signal computer monitoring system and discusses the developmant trend of the signal computer monitoring system function. Keywords: Signal, Computer monitoning, Function, and Development
信号微机监测技术条件 1.主体内容与适用范围 本标准规定了铁路信号设备微机监测系统的系统结构,主要技术要求、性能、功能和检测对象与内容。 本标准适用于主要信号设备的监测系统。是研制和设计信号微机监测系统的依据。工程和维护部门也应参照执行。 2引用标准 GB/T 3047.2 高度进制为44.45mm的面板、机架和机柜的基本尺寸系列。 GB2887 计算站场地技术条件 3总则 3.1信号微机监测系统是保证行车安全、加强各部门接合部的管理、深化铁路信号维修改革和监督铁路信号设备连续正常运行的重要系统。 3.2监测系统应能监测信号设备的主要电气性能。在电气性能偏离预定界限时及时报警。 3.3监测系统应能及时捕捉到故障和故障预兆，为防止事故发生提供可靠信息。3.4监测系统应能监测电务、电力、车务和工务接合部的状态和性能。 3.5监测系统工作或故障时，不得影响被监测设备的正常工作。 3.6监测系统对被监测系统具有一定的故障诊断功能。 3.7监测系统应是模化和网络化结构。 3.8监测系统应具有良好的人机界面，通过简单操作可获取所需的监测信息。 4监测系统硬件体系结构 4.1监测系统的硬件体系结构应符合管理、维护和监测的需要。 4.2监测系统的层次结构
系统分为车站、车间（领工区）和电务段三层。车间层设站机（一台）和多台采集机组成的多机结构，为监测服务；车站层设车间机一台为基层信号维修服务；电务段层设监视机和监测机（总称为段机）各一台，监视机为调度管理和网络管理服务，监测机为了解信号设备运用状态和加强信号设备管理服务。 4.3监测系统的网络结构 4.3.1站机与所辖各采集机之间采用现场总线(例如CAN总线)方式连接。 4.3.2站机与车间机以及车间基于段疾驰间的联网，视具体情况可采用总线或星形专用网，也可采用其它联网方式。 4.3.3电务段的监视机应具有与上层网联网能力。 4.3.4站机、车间机以及段机之间的信息传输速率应满足实时信息的传输要求。 5 主要技术要求与性能 5.1采集机 5.1.1采集机可用单片机构成,应具有良好的可靠性和实时性,并具有抗干扰及自检功能. 5.1.2采集机与被测设备之间必须具有良好的电气隔离措施. 5.1.3采集机必须采用高可靠的开关量和模拟量采集器件。对于电磁继电器转改的采集，原则上应采用继电器的空闲接点或高阻加隔离的方法。 5.1.4与DMIS有关的开关量采集器件应留有与DMIS连接的端子。 5.1.5采集机应是模块化结构，采集容量应满足不同监测规模的要求，并适应分散和集中两种设置方式。 5.1.6采集机的电路板、插件等应进行可靠性和维修性设计。 5.1.7采集机的电路板、面板、机架及机柜的尺寸应符合GB/T3047.2的规定。 5.2站机、车间机与段机
铁路信号微机监测系统 应用行业：铁路 铁路信号微机监测系统是保证行车安全、加强信号设备结合部管理、监测铁路信号设备运用质量的重要行车设备。信号微机监测系统把现代最新传感器技术、现场总线、计算机网络通讯、数据库及软件工程等技术融为一体，通过监测并记录信号设备的主要运行状态，为电务部门掌握设备的当前状态和进行事故分析提供科学依据。同时，系统还具有数据逻辑判断功能，当信号设备工作偏离预定界限或出现异常时，及时进行报警，避免因设备故障或违章操作影响列车的安全、正点运行。信号微机监测系统是铁路装备现代化的重要组成部分。 卡斯柯信号有限公司作为主要的设计和研发单位，参加了铁道部组织的两次联合攻关。为了更好的利用资源，降低成本，提高效率，方便与调度监督、计算机联锁、DMIS等系统接口，公司组织大量科研人员、工程人员、市场人员对TJWX-2000型进行了改进优化，增加了多种信号设备信息采集、进路追踪与监测、计轴监测、站间透明、远程诊断、语音报警、路局总服务器、电务管理等功能，研制开发了卡斯柯公司信号微机监测系统（MMS—Maintenance & Monitoring System）。
卡斯柯微机监测系统网络结构一般分为三层，由车站系统层、电务段系统层（电务段中心服务器、段调度、领工区等终端）和铁路分局/局系统层（总服务器、铁道部、分/路局终端）。这三层通过广域网络数据传输系统连接而成。该网络系统采用基于TCP/IP协议之上的广域网模式。系统结构如图1所示。 1．监测站机系统 卡斯柯公司在铁道部第二次攻关（TJWX-2000型微机监测）的基础上，组织了二次开发，研制出新型的车站微机监测系统。它不仅符合铁道部2000型微机监测技术标准中规定的所有标准和要求，而且还融合了电务管理自动化，现场用户的最新需求、经验和体会，是2000型微机监测站机系统的延伸和扩展。 微机监测站机系统作为车站的集中管理设备，它负责对车站各种信号设备的原始数据进行采集、分类、逻辑处理、数据统计与存储、站场显示与回放。同时又为操作人员提供人机界面。根据对信号设备监测的结果，人机界面实现车站作业状态及设备运用状态的实时监测和各种数据的查询。站机还可以将本站的监测信息传送到服务器，为实现远程监测和管理提供基础。 车站系统采集的信息主要有模拟量（通过CAN采集机）和开关量（通过CAN、TCP/IP或RS422等方式采集）。车站基层网设计充分考虑到系统的灵活性和可扩展性，方便各类数据的采集。监测站机同时预留了多方接口（如调监、DMIS
编号：SM-ZD-94216 采用微机保护装置的注意 事项 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
采用微机保护装置的注意事项 简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。文档可直接下载或修改，使用时请详细阅读内容。 微机型继电保护装置具有功能多、灵活性好、可实现在线自动监测等优点，目前已在继电保护中广为采用。为了充分发挥其功能，保证电力系统的安全运行，笔者认为在采用微机型继电保护装置时应注意以下事项。 1 继电保护设计中应注意的事项 (1) 设计人员必须熟悉微机保护装置的型号、原理、适用范围、技术要求、软件版本号。了解线路对侧保护的程序版本。 (2) 设计过程中，必须考虑强电对弱电回路的干扰。强电、弱电不得合用一根电缆，排列保护屏端子排时，强电、弱电端子要隔开。 (3) 为防止交流电流、交流电压、直流回路进入的干扰，引起微机保护装置工作不正常，在保护的交流、直流电源入口处设计加装抗干扰电容，保护装置的电流、电压和信号引入线一定要选用屏蔽电缆。
第7章微机常见故障分析和处理 一、选择题（请选择一个或多个选项） 1.微机加电开机后，系统提示找不到引导盘，可能是（ACD ）。 A．主板CMOS中硬盘有关参数的设置错误 B．显示器连接不良 C．硬盘自身故障 D．硬盘连接不良 2.如果一开机显示器就黑屏，故障原因可能是（ ACD ）。 A．显卡没插好B．显示驱动程序错 C．显示器坏或没接好D．内存条坏或没插好 3.微机运行中突然重新启动，可能出现的问题是（ ABC ）。 A．CPU B．主板C．软件D．显示器 4.引起内存故障的原因很多，如可能发生（ BCD ）。 A．内存条温度过高，暴裂烧毁 B．内存条安插不到位，接口接触不良 C．使用环境过度潮湿，内存条金属引脚锈蚀 D．静电损坏内存条 5.下面有关硬盘故障的论述，正确的是（ BCD ）。 A．硬盘故障不可能影响微机大型应用软件的使用 B．硬盘故障会使微机无法正常启动 C．硬盘故障会使微机找不到引导盘 D．硬盘故障会使微机的数据或文件丢失 6.微机正常使用过程中，出现死机现象，不可能的原因是（ ABD ）。 A．声卡损坏B．存储器没有安装或检测不到硬件 C．CPU温度过高，散热器工作不良D．检测不到显示器或显卡损坏 7.微机运行一切正常，但是某一应用软件（例如：3D MAX）打不开，或不能使用，引发该 故障的原因可能的是（ ABD ）。 A．软件被破坏B．感染病毒 C．操作系统有故障D．系统资源严重不足 8.微机组装完成，加电开机后发现系统时间不对，经调试关机后重启还是不对，最可能的 原因是（ D ）。 A．系统不正常B．内存故障 C．CPU工作不良D．主板CMOS的电池失效 9.引起硬盘故障的原因有很多，可能发生故障的原因有（ABD ）。 A．硬盘磁介质损坏，磁道受损B．硬盘主从跳线设置错误 C．温度过高使内部磁盘爆裂D．硬盘排线与主板插座接触不良 10.微机出现“死机”故障，引发该故障的原因可能是（ ACD ）。 A．计算机感染病毒B．鼠标没有安装 C．内存发生故障D．CPU散热器损坏 11.下面有关内存故障的论述，正确的有（BCD ）。 A．内存故障基本不影响微机的正常工作 B．内存故障会使微机无法启动并不断警报 C．内存故障会使微机在启动过程中死机 D．内存故障会使微机启动后，屏幕出现乱码或花屏

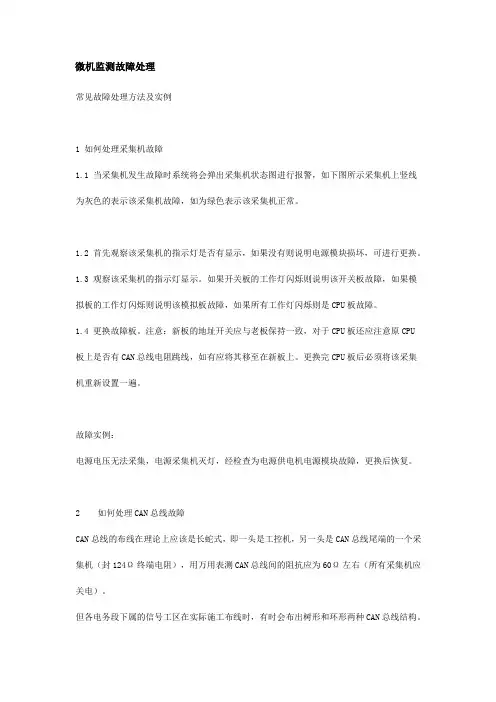

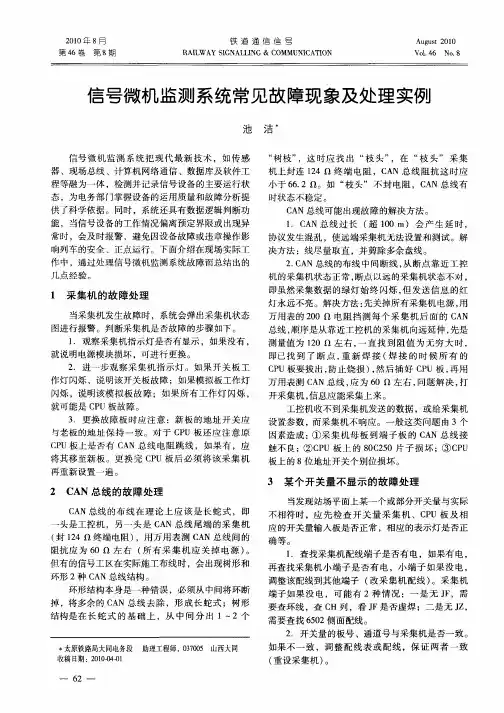

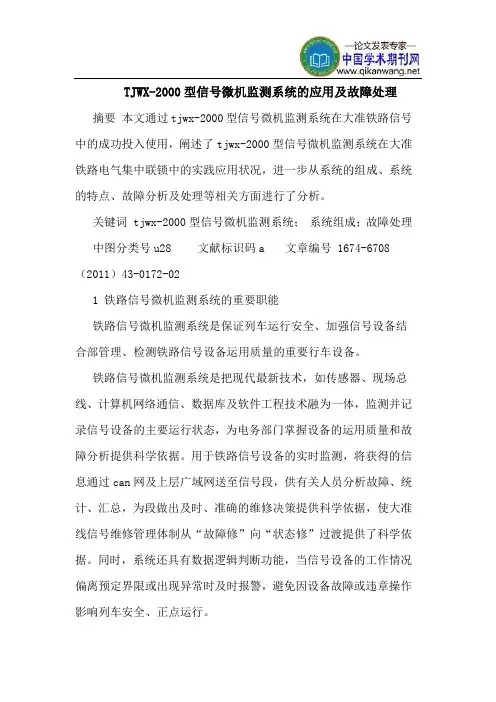

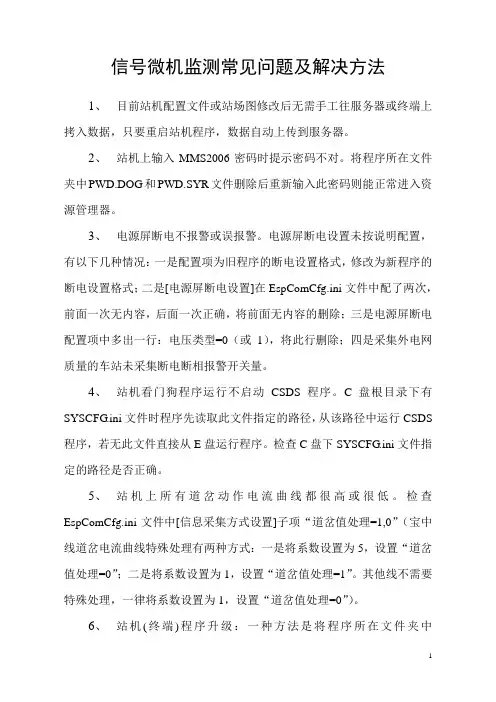

微机监测故障处理
