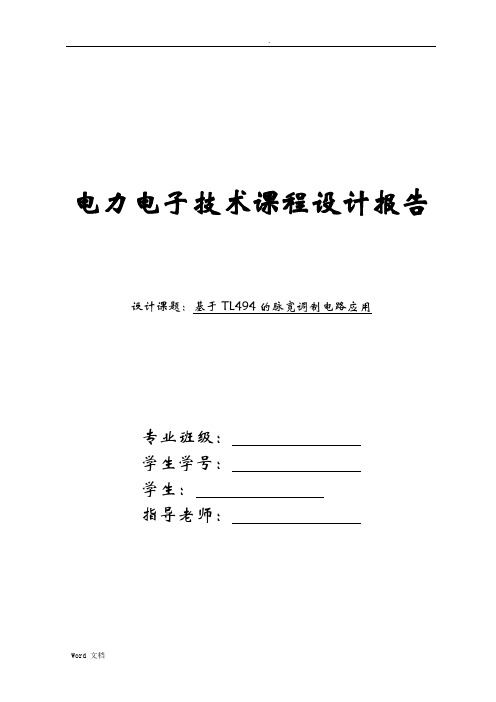

电力电子技术课程设计报告设计课题：基于TL494的脉宽调制电路应用
专业班级：
学生学号：
学生姓名：
指导老师：
漳州师范学院物理与电子信息工程系
目录
一、设计任务要求 (3)
二、设计方案分析 (3)
2.1、DC-DC升压变换器的工作原理 (4)
2.2、DC-DC升压变换器输入、输出电压的关系 (5)
2.3、DC-DC变换器稳压原理 (6)
2.4、集成脉宽调制控制器TL494介绍 (6)
三、主要单元电路设计 (8)
3.1、DC-DC升压变换器主回路设计 (8)
3.2、DC-DC变换器控制电路设计 (10)
四、系统安装与调试 (12)
五、总结 (12)
六、附录 (13)
基于TL494的DC-DC升压稳压变换器设计
一、设计任务要求
基于TL494设计一个将12V升高到24V的DC-DC变换器。
在电阻负载下，要求如下：
1、输出电压U0=24V。
2、最大输出电流I0max=1A。
3、当输入UI=11~13V变化时，电压调整率SV≤2%（在I0=1A时）。
4、当I0从0变化到1A时，负载调整率SI≤5%（在UI=12V时）。
5、要求该变换器的在满载时的效率η≥70%。
6、输出噪声纹波电压峰-峰值U0PP≤1V（在UI=12V，U0=24V，I0=1A条件下）。
7、要求该变换器具有过流保护功能，动作电流设定在1.2A。
二、设计方案分析
2.1、DC-DC升压变换器的工作原理
DC-DC功率变换器的种类很多。按照输入/输出电路是否隔离来分，可分为非隔离型和隔离型两大类。非隔离型的DC-DC变换器又可分为降压式、升压式、极性反转式等几种；隔离型的DC-DC变换器又可分为单端正激式、单端反激式、双端半桥、双端全桥等几种。下面主要讨论非隔离型升压式DC-DC变换器的工作原理。
图1（a）是升压式DC-DC变换器的主电路，它主要由功率开关管VT、储能电感L、滤波电容C和续流二极管VD组成。电路的工作原理是，当
控制信号Vi 为高电平时，开关管VT 导通，能量从输入电源流入，储存于电感L 中，由于VT 导通时其饱和压降很小，所以二极管D 反偏而截止，此时存储在滤波电容C 中的能量释放给负载。当控制信号Vi 为低电平时，开关管VT 截止，由于电感L 中的电流不能突变，它所产生的感应电势将阻止电流的减小，感应电势的极性是左负右正，使二极管D 导通，此时存储在电感L 中的能量经二极管D 对滤波电容C 充电，同时提供给负载。电路各点的工作波形如图1（b ）。
图1 DC-DC 升压式变换器电路及工作波形
2.2、DC-DC 升压变换器输入、输出电压的关系
假定储能电感L 充电回路的电阻很小，即时间常数很大，当开关管VT 导通时，忽略管子的导通压降，通过电感L 的电流近似是线性增加的。即：t L U I i I ?+=LV L ，其中ILV 是流过储能电感电流的最小值。在开关管VT
导通结束时，流过电感L 的电流为：ON LV LP T L U I I I ?+
=，iL 的增量为ON I T L U ?。
在开关管VT 关断时，续流二极管D 导通，储能电感L 两端的电压为dt di L U U u L I L =-=0，所以流过储能电感L 的电流为：t L U U I i I LP L ?--=0，当开关管VT 截止结束时，流过电感L 的电流为OFF I LP LV L T L U U I I i ?--==0 ，
iL 的减少量为OFF I T L U U ?-0。在电路进入稳态后，储能电感L 中的电流在
开关管导通期间的增量应等于在开关管截止期间的减量，即
O F F I ON I T L U U T L U ?-=?0，所以：I I ON I OFF U q U T T T U T T U ?-=?-=?=110，其中
T T q ON
=。可见改变占空比大小，就可以获得所需要的电压值，由于占空比总是小于1，所以输出电压总是大于输入电压。
2.3、DC-DC 变换器稳压原理
通过输出电压的关系式可以看出，在输入电压或负载变化，要保证输出电压保持稳定时，可以采用两种方案。第一可以维持开关管的截止时间TOFF 不变，通过改变脉冲的频率f 来维持输出电压U0的稳定，这便是脉冲频率调制（PFM ）控制方式DC-DC 变换器；第二可以保持脉冲的周期T 不变，通过改变开关管的导通时间TON ，即脉冲的占空比q ，以实现输出电压的稳定，这就是脉宽调制（PWM ）控制方式DC-DC 变换器。由于目前已经有各种型号的集成PWM 控制器，所以DC-DC 变换器普遍采用PWM 控制方式。
图2是DC-DC 升压稳压变换器的原理图，它主要有取样电路、比较放大、PWM 控制器和DC-DC 升压变换器组成。其稳压原理是，假如输入电压UI 增大，则通过取样电阻将输出电压的变化（增大）采样，和基准电压
相比较通过比较放大器输出信号去控制PWM 控制器输出脉冲占空比q 的变化（减小），结果可使输出电压保持稳定。反之，当输入电压减小时，PWM 控制器输出脉冲占空比q 也自动变化（增大），输出电压仍能稳定。
图2 DC-DC 升压稳压电路的组成
2.4、集成脉宽调制控制器TL494介绍
TL494集成电路内部电路如图3所示，它由振荡器、D 触发器、死区时间比较器、PWM 比较器、两个误差放大器、5V 基准电压源和两个驱动三极管等组成。当TL494正常工作时，输出脉冲的频率取决于5脚和6脚所接的电容和电阻，表达式为 T T C f R 1.1 ，在电容CT 两端形成的是锯齿波，该锯齿波同时加给死区时间控制比较器和PWM 比较器，死区时间控制比较器根据4脚所设置的电压大小输出脉冲的死区宽度，利用该脚可以设计电源的软启动电路、欠压或过压电路等。输出调制脉冲宽度是由电容CT 端的正向锯齿波和3、4脚输入的两个控制信号综合比较后确定的。当外接控制信号电压大于5脚电压时，9、10脚输出脉冲为低电平（设9、10脚为跟随器输出接法），所以随着输入控制信号幅值的增加，TL494输出脉
冲占空比减小。13脚为输出脉冲模式控制端，当该端为高电平时，两路脉冲输出分别有触发器的Q和Q端控制，两路信号输出互补，即推挽输出，此时PWM脉冲输出频率为振荡器频率的一半，最大占空比为48%。若13脚接地，触发器控制不起作用，两路输出脉冲相同，其频率与振荡器频率相同，最大占空比为96%，为了增大驱动电流的能力，一般使用时可将两路并联输出。
TL494内部包含两个误差放大器，若两个误差放大器的反相输入端2、15脚的参考电位一定，当它们的同相输入端电位升高时，输出脉冲的宽度变窄；反之脉冲宽度变宽。所以一般将两个误差放大器的同相和反相输入端分别接到基准信号和反馈信号，使系统完成闭环控制，实现控制对象的稳定。在实际使用中，常利用TL494内部基准电源向外提供+5V基准参考电压，再通过电阻分压网络给误差放大器提供基准电位。
图3 TL494集成脉宽控制器内部电路图
TL494的推荐工作条件见表1。
表1 TL494推荐工作条件
三、主要单元电路设计
1、DC-DC 升压变换器主回路设计
该升压电路结构选择图1所示的电路。该变换电路设计主要是确定关键元件：输出滤波电容C 、电感L 、开关管VT 和二极管D 。
输出滤波电容的选择
假如输出滤波电容C 必须在VT 导通的TON 期间供给全部负载电流，设
在TON 期间C 上的电压降≤△U0，△U0为要求的纹波电压。则
00U T I C ON ?≥ ，又因为
T U U U T I ON 00-=，所以 0000)(U U f U U I C I ???-≥，选择开关频率等于50KHz ，
在本设计给定的条件及要求下，计算输出滤波电容的值为：10μF ，实际选择100μF/50V 的电容。
储能电感的选择
根据电路的工作波形，电感电流包括直流平均值和纹波分量两部分。假若忽略电路的内部损耗，则变换器的输出能量和变换器的输入能量相等，即00I U I U I I =，所以LV OFF I I I T T I U U I I ===000，即从电源取出的平均电流也就是流入电感的平均电流。
电感电流的纹波分量是三角波，在TON 期间，电流的增量为L T U I ON I =?+；在TOFF 期间，电流将下降，其减少量为L T U U I OFF I )(0
-=?-；在稳态下，I I ?-=?+。在选择△I 时，一般要求电感的峰值电流不大于其最大平均电流的20%，以免使电感饱和；同时流过电感中的电流最小值也应大于或等于零。实际设计时，选择电感电流的增量I ON I I L T U I 4.1≤=?，所以020*******.1)(4.1)(4.1I U f U U U U f U I U U U U I T U L I I I I I I ON I ??-≥??-≥≥，在开关频率选择50kHz 和给定的条件及要求下，计算电感量为42μH ，实际选择100μH/2A 的电感。电感可以买成品也可自己绕制。
开关管的选择
开关管VT 在电路中承受的最大电压是U0，考虑到输入电压波动和电感的反峰尖刺电压的影响，所以开关管的最大电压应满足＞1.1×1.2U0。实际在选定开关管时，管子的最大允许工作电压值还应留有充分的余地，
一般选择（2~3）1.1×1.2U0。开关管的最大允许工作电流，一般选择（2~3）II。开关管的选择，主要考虑开关管驱动电路要简单、开关频率要高、导通电阻要小等。本设计选择N沟道功率场效应管IRF3205，该器件的VDSM=55V，导通电阻仅为8mΩ，IDM=110A，完全满足设计要求。
续流二极管的选择
在电路中二极管最大反向电压为U0，流过的电流是输入电流II，所以在选择二极管时，管子的额定电压和额定电流都要留有充分大的余地。另外选择续流二极管时还要求导通电阻要小，开关频率要高，一般要选用肖特基二极管和快恢复二极管。本设计选用MBR10100CT，其最大方向工作电压为100V，最大正向工作电流为10A，完全满足设计要求。
2、DC-DC变换器控制电路设计
DC-DC变换器控制电路选用集成PWM控制器TL494构成，调制脉冲的频率选择50kHz，选择振荡电容CT为1000pF，电阻RT为22kΩ即可满足要求。脉冲采用单端输出方式，将13脚接地，为了提高驱动能力，从内部三极管的集电极输出，并将两路并联，即将8、11脚并联接电源（即输入电压UI），9、10脚并联，该端即为脉冲输出端。为了保证输出电压U0稳定，要引入负反馈，即通过取样电阻R1、R2、RP1将输出电压反馈到TL494内部误差放大器的同相输入端（1脚），误差放大器的反相输入端（2脚）接一参考电压，图中由电阻R3、R4、RP2组成；当输出电压增高时，反馈信号和参考电压比较后，误差放大器的输出增大，结果使输出脉冲的宽度变窄，开关管的导通时间变短，输出电压将保持稳定。图中连接在误差放大器2脚和3脚之间的电阻和电容是构成PID调节器，目的是
改善系统的动态特性。在给定参数下，调节RP2使15脚电位等于2.2V，然后调节RP1即可调节输出电压值。
过流保护电路可以利用TL494内部另一误差放大器实现。图中电流取样电阻选择1Ω/2W的精密电阻，两端并联一高频滤波电容，误差放大器的反相端（15脚）接电压等于2.2V的基准电压，电流取样电阻上的电压输入误差放大器的同相输入端（16脚），当电流大于1.2A时，16脚电压大于15脚电压，误差放大器输出增大，TL494输出脉冲宽度变窄，输出电压减小，则起到限流作用。
图4 DC-DC升压稳压电路
四、系统安装与调试(只调试控制电路部分)
1、首先将由TL494组成的控制电路按图4在面包板上插接调试，调试成
功后用protel电路画图软件画出控制电路的原理图（1脚通过电位器RP1接14脚），再画出PCB图并作出电路板。
2、检查无误后，12脚加+12V电源。16脚通过接地，用示波器观察9、10脚连接点的输出脉冲的波形，调节电位器RP2，使15脚电位等于2.2V。同时调节RP1来调节脉宽。
由于各种条件的限制，本次课程设计只做出控制电路部分，不引入过压及过流保护。脉宽可调即为设计成功。
五、总结
本次课程设计总的来说是成功的，控制电路基本满足要求。不足的是在评板时由于在创业楼楼下不小心板摔掉地上而导致TL494芯片被弹出未压紧，所以洪老师第一次测试时波形未出来，只得了一个D的成绩。后来波形出来了，让老师重新评，但只能给我改成C，虽然改了成绩，但还是感觉挺遗憾的。还有一个不足是因为各种条件的限制没有引入主电路，没有最终验证设计的可行性。通过这次的课程设计，我学到了很多东西，懂得了如何是看芯片的PDF文件，如何去网上找相关资料并从中筛选自己想要的内容，了解芯片内部结构，引脚功能，应用电路接法。画PCB图和做电路板也比以前熟练，快很多。
附录：PCB图：
波形：
