102 第七章 调试及试运行
1 施工准备工作 (105)
1.1
施工条件 .................................................................................................................... 105 1.2 设备开箱检查及保管 . (106)
1.2.1. 现场开箱、清点和设备交接 (106)
1.2.2.
材料和设备的搬运、贮存及保护 ............................................................... 106 1.3
设备基础 .................................................................................................................... 106 2 通用机械设备安装 . (106)
2.1 水泵及其配件安装 (106)
2.1.1. 离心泵安装 (106)
2.1.2. 潜水泵安装 ........................................................................................................ 12.1.
3.
与泵连接管道安装 .......................................................................................... 110 2.2 蝶阀、闸阀安装 . (110)
2.2.1. 蝶阀安装要点 (110)
2.2.2.
闸阀安装要点 ................................................................................................... 110 2.3
闸板阀安装 ................................................................................................................ 111 3 专用机械设备安装 . (112)
3.1
皮带输送机 ................................................................................................................ 112 3.2
轴流风机 .................................................................................................................... 112 3.3
手电动板闸 ................................................................................................................ 112 3.4 电动单梁桥式起重机安装. (112)
3.4.1 导轨安装 (113)
3.4.2 天车安装 (113)
3.4.3 附属装置安装 (113)
3.4.4
检验 ..................................................................................................................... 113 3.5
曝气系统安装 ........................................................................................................... 115 3.6 二沉池刮泥机的安装 . (116)
3.6.1 安装前准备 (116)
3.6.2 做好土建设备安装交接验收工作 (116)
3.6.3脚手架搭设 (117)
3.6.4中心筒的安装 (117)
3.6.5中心支座的安装 (117)
3.6.6端梁及传动装置的安装 (117)
3.6.7主梁的安装 (118)
3.6.8附件的安装 (118)
3.6.9检查 (119)
3.7鼓风机安装 (119)
3.8污泥脱水机 (121)
4工艺管道安装 (122)
4.1支架安装 (122)
4.2钢管安装 (123)
4.2.1.钢管运输 (123)
4.2.2.钢管除锈、防腐 (123)
4.2.3.进场检验 (123)
4.2.4.钢管焊接 (123)
4.2.5.钢管螺纹连接及法兰连接 (125)
4.3UPVC管施工 (125)
4.3.1.管材检查 (125)
4.3.2.管材及配件的运输及堆放 (126)
4.3.3.管道安装 (126)
4.4管道试压、冲洗 (127)
4.4.1.管道试压 (128)
4.4.2.管道冲洗 (129)
5单机调试 (129)
5.1试验准备 (129)
5.2功能试验（空载试验） (130)
5.3单机调试（负载试验） (130)
6联动试运行 (131)
6.1联动试运行的目的 (131)
103
招标编号：0632-2003G0031 6.2联动试运行的时间 (131)
6.3组织机构 (132)
6.4运行计划 (132)
6.5试运行前的准备工作 (132)
6.6联动试运行 (134)
6.6.1明确循环管路和补水管路 (134)
6.6.2试运行步骤 (134)
6.7试运行安全措施 (134)
6.8试运行验收总结及善后工作 (135)
104
105
包括潜水泵、污水泵、污泥泵等。闸门包括平面钢闸板、蝶闸等。机械设备包括格栅系统、沉砂系统、曝气系统、刮泥机、鼓风机、电动单梁桥式起重机等。
1施工准备工作
1.1施工条件
施工组织设计和施工方案：
设备安装前组织有关施工技术管理人员认真熟悉设计施工图纸，技术规范，生产厂家的安装技术资料和产品说明书、装配图。邀请设计单位及有关管理单位到施工现场进行设计交底，充分领会设计意图和全部技术要求，对重点安装工程事先制定相应的符合现行有关安全技术标准和产品技术文件规定的安全技术措施及安装方案。
现场勘察：
设备安装前组织有关施工技术管理人员进行现场勘察，配合土建施工人员清出预埋管、预埋件，核测其位置高程并作详细记录。为组织施工做好准备。
材料、安装机具、劳动力准备：
工程施工前，对水源、电源、照明、主要材料、机具、劳动力等做充分准备，作出合理安排。备齐安装施工中使用的符合计量法规规定的计量器具和检测器具、仪器仪表，精度不低于要求的精度等级。
根据安装的需要备齐专用工具，如：公斤扳手、尼龙吊带、套胶管钢丝绳、抬镐、框架水平、专用辅助胎具。
施工招标设备材料的准备、到货：
凡标书中规定由承包方采购的设备及材料，一经中标后，立即着手开始对设备及材料生产厂家的调研工作，以质优价廉的原则确定生产厂家，并根据各分项工程进度安排，制定设备材料进厂计划，报业主和监理工程师批准。
计划安排：
根据总体工期要求及现场条件制订总进度计划，根据总进度计划作出本工程的总材料需求计划，分别报建设单位和监理单位核准、审定。
106 1.2.1.现场开箱、清点和设备交接
设备的开箱、清点和交接按有关协议，由承包方组织，建设单位、代理厂商和监理方等有关人员参加。在设备进厂后，根据设备装箱单逐箱及时进行数量清点，对设备的外观逐一进行检查拍照并作好登记记录，办好交接手续。对运输过程中发生的问题协商解决。在清点过程中，发现不能互换的零、部件，按安装位置和次序作好标记，为顺利安装创造条件。
设备开箱检查记录包括以下内容：
⑴.箱号、箱数以及包装情况；
⑵设备的名称、型号、规格和数量；
⑶装箱清单、设备技术文件、资料及专用工具；
⑷设备有无缺损件，表面有无损坏和锈蚀等；
⑸其他需要记录的情况。
1.2.2.材料和设备的搬运、贮存及保护
按照生产厂商的书面说明规定，搬运和贮存设备及其零、部件和专用工具，并根据合同条件采取有效保护防止设备损伤和损坏。
在安装前，制造厂为防止部件损坏而包装的防护粘贴，不得提前揭掉。
1.3设备基础
清除设备基础表面和地脚螺栓孔中的油污、碎石、泥土、积水，并找出予埋钢板的顶面，对于进行二次混凝土浇筑的接触面按设计和规范的要求进行凿毛。2通用机械设备安装
2.1水泵及其配件安装
2.1.1.离心泵安装
2.1.1.1检查和清洗
离心泵安装前按规范规定进行清洗和检查。
整体出厂泵在防锈保证期内，只清洗外表。当超过防锈保证期或有明显缺陷
分体泵的清洗和检查：泵的主要零件、部件和附属设施、中封面和套装零件、部件的端面不得有擦伤和划痕;轴的表面不得有裂痕、硬伤其他缺陷。清洗洁净后去除水分并将零件、部件和设备表面涂上润滑油，按装配的顺序分类放置;泵壳垂直中分面不拆卸和清洗。
2.1.1.2离心泵基础
将设备基础预留洞清理干净，用磨光机将基础面磨平，水平尺找平，水平度偏差在允许范围之内。
根据构筑物、建筑物平面尺寸和离心泵的平面位置在离心泵基础上放出其安装轴线。定出膨胀螺栓的位置，做出标记。对于有预留洞的基础，在预留洞放入地脚螺栓（保证地脚螺栓垂直固定好），浇筑地脚螺栓混凝土。
2.1.1.3离心泵就位
待地脚螺栓混凝土达到要求强度后，采用尼龙吊装设备就位。
⑴找平
在基础面和设备底座间安放铜片进行调平。对于整体装的泵,采用框架式水平仪在泵的出口法兰面进行量测，保证纵向安装水平偏差不大于0.10/1000,横向安装水平偏差不大于0.20/1000。对于解体安装的泵，保证纵向和横向安装水平偏差均不大于0.05/1000,并在水平中分面、轴的外露部分、底座的水平加工面上进行测量。
⑵泵的找正（以泵的轴线为基准找正）
①电动机轴与泵轴、电动机轴与变速器轴与联轴器一起连接时,两半联轴器的径向位移、端面间隙、轴线倾斜均符合设备技术文件的规定.当无规定时,符合现行国家标准《机械设备安装工程施工及验收通用规范》的规定；
②电动机与泵(或变速器)连接前,先单独试验电动机的转向,确认无误后再连接；
③电动机轴与泵轴找正、连接后,盘车检查是否灵活.
④泵与管路连接后,复核找正标准,由于与管路连接而不正常时,调整管路。
107
招标编号：0632-2003G0031
108
⑶填料箱与泵轴间的间隙在圆周方向均匀,并按样本规定其类型、尺寸和要求压入填料,填料压入后盘动转子,转动灵活。
⑷油箱内注入规定的润滑油到标定油位。
2.1.1.4 检验和调试
⑴安装后按技术指标进行检验，电动机的转向与泵的转向相符，
各固定连接部位无松动，各指示仪表、安全保护装置及电控装置灵敏准确可靠，盘车灵活、无异常现象。
⑵在供货商指导下加注润滑油脂。
⑶泵启动时符合以下要求：打开吸入管路阀门，关闭排出管路阀门；泵的平衡盘冷却水管路畅通，吸入管路充满输送液体，并排尽空气；泵启动后快速通过喘振区；转速正常后打开出口管路的阀门，出口管路阀门的开启不超过3min ，并将泵调到设计工况。
⑷泵调试时应符合下列要求：
①各固定连接部位紧固；
②转子及各运动部件运转正常，无异常声响和摩擦现象；
③附属系统的运转正常，管道连接牢固无渗漏；
④滑动轴承的温度不大于70℃，滚动轴承的温度不大于80℃，特殊轴承的温度符合设备技术文件的规定；
⑤各润滑点的润滑油温度、密封和冷却水的温度均符合设备技术文件的规定,润滑油无渗漏和雾状喷油现象；
⑥泵的安全保护和电控装置及各部分仪表均灵敏、正确、可靠；
⑦机械密封的泄漏量不大于5mL/h,填料密封的泄漏量不大于下表的规定,且温升正常。
109
⑴依据土建工程给定的定位线及设备安装图纸给出的尺寸线画出各台泵的泵座两个方向中心线。
⑵依据设备图纸给定的尺寸做模具，保证精确就位。
⑶泵基座以下予留20mm 以上的二次混凝土浇筑高度，待泵座安装调平后灌无收缩混凝土。
⑷将泵座上的地脚螺栓装在模具上，平垫铁固定在模具的下平面，平垫铁上平面为泵座底设计标高面，保证平面位置偏差不大于±10mm ，标高偏差不大于±20mm 。
⑸经复测后进行地脚螺栓的混凝土浇筑，混凝土灌注到平垫铁上平面处。 ⑹当混凝土达到设计强度75%后，拆除模具，将泵座安装就位，用铜片精确调整到验收标准的水平度（铜片不得超过三片）。
⑺组织泵座的平面位置、水平度验收，组织工序验收，合格后，泵座上平面做保护，开始浇筑二次混凝土并安装出水管。注意出水管的重量必须由管道支架承受。
⑻出水管安装完成后，利用其脚手架进行导杆安装，以泵的出水弯头与导杆连接处做基准点，分别以90°垂直的两个方向挂线坠，在导杆的下端点、中间支撑、上端点用钢板尺测量，调整导杆的垂直度偏差小于1/1000，全程内偏差不大于4mm ，若为双导杆，平行偏差小于2mm ，达到标准后进行固定。
⑼清理泵腔，手动盘车合格后。将电缆与吊链固定在一起（当所用电缆较长时，征求供货商的意见后，进行适当固定），用汽车起重机进行泵体吊装（利用泵体上的吊环），使泵沿导杆顺直滑下、就位。调整水泵出水口与出水弯头结合处对正、平直密合，适当调整链条的松紧度，做好交验准备工作。
⑽检验
①安装后按技术指标进行检验并符合要求。
②在供货商指导下加注润滑油脂。
③清理现场，根据池中容量进行调整带负荷运行，检测泵的流量、扬程及效
110
电机安全保护装置是否附合潜水泵技术要求。
2.1.
3. 与泵连接管道安装
参照钢管安装。并符合下列要求：
⑴严格按设计图纸加工、安装支架，管重量不直接承受在水泵上。
⑵管子内部清洗干净，密封面无损坏。
⑶管道与泵连接后，不再进行焊接和气割，防止焊渣进入泵内。
2.2 蝶阀、闸阀安装
阀门安装按制造厂的安装说明书进行。阀门安装之前，按设计要求检查型号，清除阀内污物，检查阀杆是否灵活，以及阀体、零件等有无裂纹、砂眼。进行试压试漏试验，试验合格才能进行安装。安装方式为法兰连接。各种阀门安装注意以下要点：
2.2.1. 蝶阀安装要点
⑴安装碟阀时，注意方向性，介质流动的方向与阀体所示箭头方向一致。 ⑵安装碟阀时，阀板停在关闭但不关紧的位置上或根据供货商要求，其手轮便于操作，开启位置按阀板的旋转角度确定。
⑶碟阀重量不能作用于管道上。
⑷碟阀法兰所用的垫片，质量合格，且不加双垫或偏垫。
⑸法兰的焊接符合有关焊接要求。
⑹安装好的碟阀，根据设计要求设置牢固的基础。
2.2.2. 闸阀安装要点
⑴闸阀安装后，手轮的方位便于操作。
⑵闸阀重量不能作用于管道上。
⑶闸阀两侧的法兰与管道上的法兰相平行。
⑷闸阀法兰所用的垫片符合介质性能，且不加双垫或偏垫。
⑹法兰采用焊接，符合焊接有关技术规定。
⑺闸阀有流向要求的，不得装反。
2.3闸板阀安装
闸板阀的安装根据供货商和制造厂的技术要求，闸板框采用二次灌浆的方式。
⑴按设计安装标高，在出水口墙面上标出出水口竖直中心线及闸门底部标高线，偏差不大于±5mm。同时检查闸体起吊孔中心与启闭机混凝土支座孔是否对中，如不对中，先调整支座孔。
⑵将板闸吊装到位（注意水压方向），并立稳靠实。
⑶支搭脚手架，使其便于作业且安全牢固。
⑷将板闸吊起贴墙就位，调整板闸推力螺母中心线及底部与所做标记吻合，并用多功能垂直校正器调整闸体的水平度和垂直度（门框底槽、侧槽的水平度和垂直度偏差不大于1/1000，且全程内偏差不大于2mm），将板闸临时定位固定。以板闸螺栓孔为基准点，划出膨胀螺栓孔的位置。将板闸吊离墙面，用冲击钻或水钻成孔。
⑸将二次混凝土范围内的墙体先行凿毛，以利一、二次混凝土的紧密结合，不渗漏。
⑹装上螺栓，将另一端插入螺栓孔。再将闸体起吊就位，将膨胀螺栓与墙体固定牢靠后用多功能垂直校正器将板闸调整到验收标准，将固定螺栓拧紧。
⑺安装闸板推力螺母及启闭机座。以启闭机孔为中心利用多功能垂直校正器，调整启闭机中心与闸板推力螺母中心位于同一垂直线。其垂直度偏差不大于1/1000，且全程内偏差小于2mm，连接闸板推力螺母。以闸板推力螺母板闸端为基准，将闸板推力螺母调垂直后固定启闭机座,启闭机座用垫铁垫实。然后进行闸体和启闭机的二次混凝土浇筑。
⑻检验
①闸门安装后，检查安装精度符合安装要求，各紧固件连接部位不松动。对
111
112
②在无水的条件下，进行3次门板启闭试验，达到操作灵活，动作到位，手动闸板手感轻便，电动闸板轻捷，螺杆旋合平稳，门板无卡位、突跳、异响现象。
③在设计水位下，闸板启闭轻巧自如，无突跳现象。
④协助供货商按有关规定进行现场泄露测试，在最大设计水位条件下，闸门的泄露量符合规定。
3专用机械设备安装
3.1皮带输送机
安装时以皮带输送机纵向中心线作为滚筒横向中心线组装主动滚筒、从动滚筒，保证主动滚筒、从动滚筒轴线平行且与输送机纵向中心线垂直。
3.2轴流风机
安装前先对风机基础进行磨光，用水平尺找平。在设备基础上放出风机纵横轴线位置，安放地脚螺栓，设备就位后，紧固地脚螺栓。
检验时，开启电动机，各部位应无异常现象和摩擦声响。
3.3手电动板闸
作业前首先支搭脚手架，然后在出水口墙面上标出出水口竖直中心线及闸门底部标高线。同时检查闸体起吊孔中心与启闭机混凝土支座孔是否对中，如不对中，先调整支座孔。将板闸吊装到位后，靠在出水口。
将板闸吊起后，调整板闸丝杠中心线就位，并调整闸体的水平度和垂直度，将板闸临时定位固定后，及时作出膨胀螺栓孔的位置标记，将板闸吊离墙面后，用冲击钻成孔，再将闸体起吊就位，将膨胀螺栓拧紧，使闸体固定在墙面上。
闸门安装后，必须平整严密，启闭机开启灵活，无卡阻和抖动现象。
3.4电动单梁桥式起重机安装
土建工程进行到我方认为最为合适安装起重设备时，提前28天向监理工程师提出申请并经监理工程师批准后进行安装。
起重设备安装由具有起重设备安装资质的专业队伍进行。工程施工、试运行
113
关国家标准规范的规定或满足当地劳动主管部门的要求。起重设备安装完成并通过监理工程师、当地劳动部门的验收，施工方负责办理相关的一切手续。
3.4.1 导轨安装
采用φ48钢管及专用卡具沿天车导轨方向搭设作业脚手架（脚手架支搭时考虑操作人员和工字钢的重量，及工字钢的进室和提升空间。），脚手架上搭防护栏，满铺大板。同时搭设一个专用调试平台进行导轨调直，导轨调直后，用吊链将其吊到脚手架上面，按照《悬挂运输设备轨道》87SG359中的方式进行连接、导轨安装。
使用经纬仪放出导轨轴线，水平仪测量高程，并在每根房梁预埋铁上焊一块连接板。
用吊链吊起导轨就位找正，顺直后连接板点焊焊牢，然后加满连接板、筋板、点焊，用经纬仪与水平仪进行检验，检验合格后焊接。
3.4.2 天车安装
在车间内搭设平台，进行天车梁组装，并按照产品说明书和装配图安装配套电气元件和附属部件。检验合格后，用2个吊链平稳起吊，使天车就位，安装调整行走轮间隙在允许范围之内。
3.4.3 附属装置安装
防撞装置等其他附属装置安装，按设备安装技术手册进行。
3.4.4 检验
3.4.4.1 准备工作
⑴设备技术文件、合格证书完整齐备，安装记录、电气记录齐全；
⑵所有连接部件紧固无松动，钢丝绳端固定牢固，在卷筒上缠绕正确；
⑶轨道上所有杂物清除干净。
3.4.4.2 无负荷试车
⑴接通电源，点动并检查各传动机构、控制系统和安全装置。操纵机构的操纵方向与起重机的各机构运转方向相符。
曲，压扁，跳槽现象，各制动器能准确及时的动作，各限位开关及安全装置动作准确、可靠。
⑶当吊钩下放到最低位置时，卷筒上钢丝绳的圈数不少于2圈（固定圈除外）。
⑷用电缆导电时，放缆和收缆的速度与相应的机构速度相协调，并能满足工作极限位置的要求。
⑸以上各项试验不少于5次，且动作准确无误。
3.4.4.3静负荷试车
⑴开动起升机构，进行空负荷升降操作，使小车在全行程上往返运行不少于三次，无异常现象。
⑵将电葫芦停在起重机跨中，逐渐加负荷作起升试运转，直至加到额定负荷后，使小车在桥架全行程上往返运行数次，各部分无异常现象，卸去负荷后桥架结构无异常现象。
⑶将小车停在桥式起重机跨中，无冲击的起升额定起重量1.25倍负荷，在离地面高度为100～200mm处。悬吊停留时间不少于10min，并无失稳现象。然后卸去负荷，将小车开到跨端或支腿处，检查桥架金属结构，无裂纹、焊缝开裂、油漆脱落及其他影响安全的损坏或松动的缺陷。此项试验不超过三次，第三次无永久变形。测量主梁的实际上拱度大于0.7/1000mm。
⑷检查起重机的静刚度：将小车开至桥架跨中，起升额定起重量的负荷离地面200mm，待起重机及负荷静止后，测出其上拱值，此项结果与上一项结果之差为起重机的静刚度，其值符合规范规定。
3.4.4.4动负荷试车
各机构的动负荷试运转分别进行，有联合动作试运转时，按设备技术文件的规定进行。各机构的动负荷试运转在全行程上进行，起重量为额定起重量的1.1倍，累计起动及运行时间符合规定，各机构的动作灵敏、平稳、可靠，安全保护、联锁装置和限位开关的动作准确、可靠。
114
曝气器安装根据厂家指导说明书制订详细的施工措施，指派专人负责操作，进行安装。
1、安装顺序：清理池底→预埋螺栓拉力试验→布气管安装→曝气管安装→附属装置安装→调试
2、预埋螺栓拉力试验：按规定要求对预埋螺栓进行拉力试验，符合设计规定后进行曝气管固定支座安装。
3、调节曝气管池底固定支座的高度：以曝气管支托（管托）为定位点，从池底最高点开始调节曝气管高低，把支座拧到最低处，然后调节其它所有支座到同一高度。
4、安装前清洗管膛，对管身和曝气孔进行外观检查，包括外观、孔大小、形状应一致，无破损、堵塞及其它肉眼可见的缺陷。
5、曝气管、布气管安装：用水平仪在生物池侧墙上打出布气管安装位置线，用水平尺和毫米塔尺调整布气管水平度。提起布气管放到管托的下半部上。将曝气管靠近布气管放到曝气管固定底座上。用布气管固定支座的螺母调节布气管的高度。调整布气管路整体水平，且与曝气管成直角相联。管路安装时用水平尺和连通管调整所有管道水平。
6、管道吹洗
每组曝气管安装完毕后，进行管道吹洗。吹洗风速≥20 m/s,以管中无尘土即可。吹洗完后马上把管孔封住，以防杂物进入管内。
7、下落管安装
用压缩空气清理布气管和下落管中的所有脏物，封住布气管法兰盘管口，防止脏物掉到布气管中。管道清理完后，把下落管上的法兰盘和布气管法兰盘联接到一起，紧固法兰盘时，确保布气管不移动。下落管用支托固定到池壁上，不使布气管和法兰盘受力。下落管顶端用延伸联接套管连接。
8、附属装置安装：按供货商有关技术文件安装附属装置，保证安装正确，空气流量计核定准确。
115
116
曝气管安装完毕后，进行清水调试。
A.向池内注入清水至穿孔曝气管上沿，然后将曝气管的排水管球阀打开，将曝气管内的水全部排出。
B.开启鼓风机，检查曝气是否均匀，如有不均及时进行调整，直至曝气均匀。
C.继续注入清水至设计水位，鼓风机房的风量加大，检查曝气是否均匀，如有不均及时进行调整，直至曝气均匀。
D.清水调试完成后，将池内水位降至曝气管高度以下，以免对曝气管造成可能的堵塞，并采取一定的措施，对已安装过的曝气管加以保护。
3.6 二沉池刮泥机的安装
3.6.1 安装前准备
熟悉图纸，制定安装方案，掌握技术要求及验收标准
设备开箱、清点
1．按照供货方提供的装箱单，核对箱号、箱数、件数、型号、规格，开箱由甲方业主、监理、安装单位三方共同实施。
2．清点各部件有无丢失、设备技术文件、资料及专用工具是否齐全。
3．检查设备有无碰撞划伤及锈蚀。
4．认真做好设备的交接记录。
5．清理各部件，按照安装部位，顺序分别码放整齐。
3.6.2 做好土建设备安装交接验收工作
1、由测量人员测出定位轴线位置、高程基准线。
2．对照图纸按土建施工要求对池周轨道面标高、中心基准面标高、池底的坡度及预埋件和预留孔位置及安装位置等尺寸进行全面验收。
117
3．基础表面凿毛并清除油污、尘土、杂物等。
4．解决现场电源和设备存放等问题。
3.6.3 脚手架搭设
确保安装工作的顺利进行，保证操作人员的安全施工搭设适用的脚手架。
1．二沉池以中心平台高度搭设4米宽沿长到池壁边的钢管脚手架，纵横向间距1.2~1.5米，每层横杆高差1.2米，宽度方向加剪字撑，脚手架长高至工作桥安装部位，并设护栏。
2．备齐安装过程中所需用的钢材、水钻、电锤、电焊机、扳手、吊链、线坠及厂家提供专用工具等。
3.6.4 中心筒的安装
首先找正池中心位置后，将中心筒起吊就位，与池中心重合，同轴度误差不大于φ2mm ，对正各基础位置后，用三个调节螺栓调节中心筒基础面标高，并用水平仪来测量中心筒的水平度，水平度误差不大于1/1000mm ，合格后将地脚螺栓调整垂直，用膨胀混凝土灌浆固定（调节螺栓不固定）带上螺母，待混凝土固定后拧紧螺母。
将中心泥缸、密封压板等套入中心筒上。
3.6.5 中心支座的安装
将中心支座吊装在中心筒上，调平找正，并保持垂直度，拧紧螺栓，安装后转动部分必须灵活。
3.6.6 端梁及传动装置的安装
将端梁吊放在池壁的顶面上，使其到中心的距离符合图纸要求。
由于池径较大，其主梁分成数段，现场用螺栓连接固定。先在池内主梁连接处竖起脚手架或垫方木与组装主梁垂直。两端分别与中心支座及端梁连接，在脚手架上调整主梁的提拱度满足设计要求，侧弯度合格后紧固连接螺栓。在主梁分段接头处用螺栓连接经验收合格后施焊，焊缝高度满足设计图纸要求。
中心支座、主梁、端梁安装固定后，用人力推动主梁，此时滚轮无较大阻力，行走装置、中心支撑转动灵活，调节端梁径向位置使滚轮与其运行轨迹相切，推动主梁检查其运行轨迹，直至前后两滚轮轨道相重合。
3.6.8附件的安装
主梁安装合格后按下列顺序进行附件安装：
⑴走道板：将走道板放入主梁槽口内，用螺栓紧固。
⑵栏杆：用螺栓将栏杆连接起来，安装在主梁上，特殊情况也可将栏杆焊接在主梁上。
⑶稳流筒：将多片零件围绕池中心柱抱合，安装在混凝土平台下，用螺栓紧固。
⑷中心泥缸：将预先套入的中心泥缸用支架固定在主梁底部，使泥缸与中心筒保持同心，在密封槽内压入石棉盘根，拧紧压盖。
⑸排泥槽：将吸泥装置中的槽钢支架固定在排泥槽主梁上，将橡胶板垫在排泥槽与中心泥缸的接口处和排泥槽分段处，用螺栓固定使排泥槽吊挂在主梁下并保持平衡，无歪斜现象。
⑹吸泥装置：将橡胶垫片置入排泥管法兰和排泥槽法兰之间，拧紧螺栓，将排泥管穿入下法兰校好垂直度后，将扁平状大吸嘴与法兰之间加垫片连接到
118
位，调整吸嘴底至池底间距20mm后，将排泥管与下法兰焊固。
⑺泥量调节阀：安装时对活动部件要涂润滑脂，安装确保启闭灵活。
⑻浮渣收接板：将浮渣刮板支架安装在槽钢支架上，在安装刮泥板时按标
高要求调整好后用螺栓固定。
⑼出水堰板及障板：将其按图纸要求与池壁用膨胀螺栓固定，将堰口调在同一标高上。三角堰槽安装绝对水平，误差不超过设计允许范围。
⑽集渣斗：集渣斗的底部与预埋管连接，支架与池壁用膨胀螺栓固定，焊接固定，集渣斗应水平放置并保证其标高尺寸（高出液面30～50mm）。当集渣斗带有浮渣冲洗阀时，安装时应注意冲洗阀开关能够在拔杆触动下准确动作（拔杆连接在端梁上）。
⑾浮渣收集耙：收集耙与主梁连接，调节其角度使其紧贴集渣斗运行。3.6.9检查
3.1安装后按技术指标进行检验并符合设计要求。
3.2根据厂家安装说明书加注润滑油脂。
3.3空载、负载运行，各装置运转灵活，运行平稳，无异常声响，轴承升温
不超过允许值。各项指标符合设备安装技术文件规定。
3.7鼓风机安装
安装重点：鼓风机单机水平度、机组位置。
采用方法：基座顶面磨光，采用水平仪、毫米塔尺核测；
1、安装前准备：
鼓风机安装前将房内彻底清理干净，鼓风机房电动单梁桥式起重机试车交验
完毕。复测预埋套管及预留孔的尺寸、中心高程及间距；校核基础施工的实际中
心、标高和几何尺寸，并检查减震器支撑板着地处的水平度、高程是否符合安装
119
2、鼓风机安装
A.将减震器用螺栓紧固在设备底座上；
B.将鼓风机用起重机吊在基础上，调整其位置，使其纵横误差在允许范围内，在砼基础上用色笔画出减震器支撑板在砼基础上的位置；
C.将鼓风机吊起，在标记支撑板位置处涂抹专用粘合剂（厂方供货），涂抹应适当，厚度均匀，注意保护标记不被破坏。将机组再次吊起放在砼基础上，减震器支撑板应与其抹胶前位置标记严格对正，禁止水平方向移动，减震器与基础接触面良好，其接触面积符合厂家规定要求。
3、进风管过滤器的安装
A用调节器的调节机构调节过滤器箱体高度，使其出风口与鼓风机进风口中心在同一轴线上，符合厂家规定要求；
B调整过滤器与鼓风机距离，使过滤器出风口端与鼓风机进风口端平行且有一定缝隙，二者平行度偏差及缝隙宽度符合有关规定要求；
C调节完毕用膨胀螺栓将过滤器固定；
D将过滤器与进风口连接；
E把空气管道内清理干净，各连接部件的连接部分用胶带密封，以防尘土进入。
4、润滑、冷却系统及其他附属设备按照厂家安装手册进行安装。
5、出风口伸缩器安装
伸缩器用法兰与鼓风机相连用螺栓紧固后，伸缩器两端管道上的法兰中心应在同一轴线上，允许偏差2mm，法兰连接时应保持平行。其偏差不大于1mm，不得用强紧螺栓的办法消除倾斜。安装完毕，伸缩器不得承载受扭。
6、逆止阀、手电动蝶阀安装
采用对夹式组装。分别安装在法兰之间，逆止阀必须注意其方向性，并使其阀瓣活动良好。各组件法兰应平行螺栓受力均匀。
120
A.鼓风机安装完毕后，应进行全面检查，全部合格后可无负荷试运行。
B.试运行前如果鼓风机需要解体检查，按照设备技术文件的规定，先进行解体及各部位检查，解体由供货方主持，我方配合，积极做好准备工作，按要求做好每一部件的清洗及调整工作；解体时应严格听从指挥，杜绝乱拆乱卸，注意对设备部件的保护，作好保卫工作，严禁无关人员入内。
C.根据设备技术文件规定向各润滑点加入润滑油（脂）。
D.鼓风机无负荷运行不少于规定时间，正常运转后，调整至工作压力下，电动机电流不得超过额定值。如无异常现象，将风机调整到最小负荷，继续运转到规定时间为止。
3.8污泥脱水机
安装重点：调节设备支点处高程及水平度，整机水平就位。
采用方法：（1）控制四块支撑板的高程和水平度；支撑板与基座钢筋焊接牢固。（2）整机就位。
1、脱水机基础：
每台脱水机基础有4块预埋钢板，在浇筑二次混凝土之前将每块预埋钢板点焊在四根预埋钢筋上同时用水平仪和框架水平将预埋钢板（顶面机加工找平）调平，并使其顶面高程误差不超过1mm，将预埋钢板与钢筋焊牢，然后浇筑二次混凝土。待混凝土达到设计标号后复核预埋钢板的高程和水平度。合格后准备脱水机就位。
2、设备搬运、就位
根据脱水机房的平面尺寸和脱水机的平面布置在脱水机基础上放出脱水机的安装轴线。
在大门外搭设方木平台，用20#槽钢通连至脱水机房内，利用脱水机房内的电动悬挂起重机和电动葫芦将脱水机按安装方向吊装基础上，拆掉包装，与预埋钢板焊接固定。
3、检验
121
安康污水处理厂调试方案 根据厂方要求拟不投加污泥进行培菌 生化调试相关知识 一污泥的培养 方法有同步与异步培养与接种，同步是培奍与驯化同时进行或交替进行，异步是先培后驯化，接种是利用类似污水的剩余污泥接种活性污泥可用糞便水经曝气培养而得，因为粪便污水中，细菌种类多，本身含有的营养丰富，细菌易于繁殖。通常为了缩短培菌周期，我们会选择接种培养。 先说粪便水培菌 具体步骤： 将经过过滤的粪便水投入曝气池，再用生活污水或河水稀释，至BOD约为300-400，进行连续曝气。这样过二，三天后，为补充微生物的营养物质和排除由微生物产生的代谢产物，应进行换水，换水根据操作情况分为间断和连续操作 1.间断操作： 当第一次加料曝气并出现模糊的活性污泥绒絮后，就可停止曝气，使混合液静止沉淀，经1-1.5小时后排放上清液，把排放的上清液约占总体积的60-70%。 然后再加生活污水和粪便水，这时的粪便水可视曝气池内的污泥量来调整，这样一直下去，直至SV达到30%。一般需2周，水温低时时间
要延长。
在每次换水时，从停止曝气，沉淀到重新曝气的总时间要控制在2小时之内为宜 成熟的污泥应具有良好的混凝，沉降性能，污泥内有大量的菌胶菌和终生 纤毛类原生动物，如钟虫，等枝虫，盖纤虫等，并可使污水的生化需氧量去除率达90%左右 2.连续操作： 在第一次加料出现绒絮后，就不断地往曝气池投加生活污水或河水，添加粪便水的控制原则与间断投配相同。往曝气池的投加的水量，应保证池内的水量能每天更换一次，随着培奍的进展，逐渐加大水量使在培养后期达到每天更换二次。在曝气池出水进入二次沉淀池后不久（0.5-1）就开始回流污泥，污泥的回流量为曝气池进水量的50% 驯化的方法：可在进水中逐渐增加被处理的污水的比例，或提高浓度，使生物逐渐适应新的环境开始时，被处理污水的加入量可用曝气池设计负荷的20-30%，达到较好的处理效率后，再继续增加，每次以增加设计负荷的10-20%为宜，每次增加负荷后，须等生物适应巩固后再继续增加，直至满负荷为止。 如果被处理工业污水中，缺氮和磷以及其它营养物时，可根据BOD：N：P为100：5：1的比例来调整。 个人认为在此阶段，必要的超赿管路要具备，工艺没设计的可用消防管代替。
石家庄市矿区污水处理厂 调 试 方 案 贰零零捌年捌月
目录 一、工程的施工组织 二、人员配置计划 三、单机调试技术措施 四、生物污泥培养驯化 五、安全管理措施 六、费用
一、工程的施工组织 石家庄市矿区污水处理二期工程是矿区污水治理的重点工程。我公司将其列为本公司在建施工项目的重中之重，全力以赴地投入本工程的调试工作。本项目管理实行技术骨干人员定岗定责，专家动态指导相结合。安全以“预防为主，安全第一”为指导，常抓不懈。整个项目以“高效优质求企业发展，安全文明树行业样板”为指导思想，做好有关各方面的协调工作，优质、安全、文明、按期完成本工程的调试工作。 二、人员配置计划 为了建设市民满意的工程，根据本工程的特点，我公司挑选一批有市政给排水工程施工经验、年富力强、责任心强的工程技术人员作为骨干，成立“石家庄市矿区污水处理厂项目组”，直接对现场进行统一管理，实施本工程的施工和调试，我公司将在人、机、物、料及资金方面给予重点支持。 人员配备表
三、单机调试技术措施 1、目的 （1）检验各个构筑物中的细部结构尺寸、闭水情况、熟悉各部位功能，测定构筑物及其设备性能； （2）检查各设备机组运转情况，并做好详细的检测记录。 （3）对试车过程发现的存在问题逐一分析解决。 2、范围
3、人员配置 电气工程师一名，机械工程师一名，电气技术员一名，机械技 术员一名，电气技工两名，机械技工两名。 4、空载试车 （1）严格按照其设备说明及运行手册进行； （2）检查格栅安装尺寸、角度，开启格栅除污机进行空载试验，检查格栅空载运行情况； （3）检查水泵机组各处螺栓连接的完好程度，轴承中润滑油是否充足、干净，检查出水阀、压力表及真空表上的阀门是否处于合 适位置，供配电设备是否完好； （4）检查砂水分离器安装尺寸，供配电是否完好，开启砂水分离器，进行空载试验，检查砂水分离器运行情况； （5）鼓风机空载试车严格按其运行手册进行，完毕后再与系统串联进行：打开曝气系统空气管路上的所有闸、阀门，首先逐台开 启鼓风机，开启时先点动，后正式启动，记录各鼓风机运行参数， 并检查空气管路各闸、阀门气密性。鼓风机进行并网试验，记录各 鼓风机运行参数； （6）沉淀池刮泥机进行空载试车，在无水情况下逐台启动刮泥机，检查刮泥机安装情况，主要检验刮板与池底有无阻卡部位，配 合是否严密，刮泥机导轮行走是否平稳； 5、负载试车 （1）提升泵站：将进水渠道和泵前池注满水，启动机械格栅，检查格栅运转情况，检查闸、阀门开启是否灵活，检查皮带输送机 运转情况，启动进水泵，检查进水泵、止回阀（单向阀）是否运转 正常，检查电磁流量计是否准确，检查格栅前后的液位差是否准确
工程调试方案 调试试运行阶段各个系统基本安装完毕，具备送电试运行条件。各系统先进行单机试运转，然后子系统动态调试运行、子系统间联动联调。系统经过联动联调后，即可进入总体工程的“综合联动调试及验收阶段”，期间完成试运行试验。最后进行系统的验收和机电安装工程的整体竣工验收。正常后才能交付使用。 1一般系统硬件测试要点 1、系统测试在设备全部安装完成后进行，线路敷设和接线要符合设计图纸要求；各设备按系统文件进行检查，单机运行必须正常，与各系统的联动、信息传输和线路敷设满足设计要求。 2、测试的目的是测试和验证设备（子）系统作为一整体时的功能是否满足合同要求。 3、链路的验证测试：使用单端测试仪，边施工边测试（随装随测电缆）检查电缆的开路、短路、反接、串绕等故障。认证测试参数：接线图测试、长度测试、衰减、近端串扰等。 4、通电测试前的检查：机房的温度、湿度和电源电压符合要求；检查标志齐全、安装位置正确、各种选择开关位置正确、设备各种熔丝规格符合要求、机架接地良好、电源线无接现象。 5、硬件测试：设备按操作程序逐级加电；检查变换器的输出电压是否符合要求；外围终端自测量是否正常，设备内部运行是否正常，告警装置工作是否正常，装入测试程序寻设备进行测试。 2现场完工测试试验阶段划分：
1、系统设备单体测试。 2、子系统静态测试。 3、子系统动态测试。 4、弱电系统工程联合调试。 5、大系统联合调试。 6、试运行。 3原始记录 检验测试遵照ISO9001：2000要求做好原始记录，例如：认真填写《电气绝缘与接地检查测试表》；《管路耐压检查测试表》等。 4设备单体测试，含通电测试、静态测试要点 1、安装前后系统模拟试验做到：准确模拟全系统的硬件、软件功能符合系统设计(对应合同技术部分)。 2、参数设置、数据库定义、监控对象、模式、接口检查。 3、在单体设备合格的基础上。 4、所有AI、AO、DI、DO与全部接口核对无误。 5、所有监控对象状态、运行模式。 6、静态画面完善，动态画面合理、链接实现。 5系统动态测试要点 1、针对子系统监控对象和监控要求及各种运行模式分别逐一进行测试、验收。 2、参数设置、数据库定义、监控对象状态、模式控制、接口数据传输正确。
城市生活污水处理厂 调 试 方 案 2009年8月
一工程概况 1.1 污水处理厂设计规模及进、出水水质 1.1.1 设计规模 广东省某市污水处理厂建设规模为40000m3/d，一次建成。 设计平均流量（一期）Q=40000m3/d=1667m3/h。 设计最高日最大时流量Qmax=56000m3/d =2334m3/h（K总=1.4）。 1.1.2 设计进、出水质 1.1. 2.1 进水水质 按照招标文件提供的水质资料，污水处理厂进水水质指标为：BOD5: 150mg/l CODcr: 250mg/l SS: 200mg/l NH3-N: 30mg/l TP: 4～5mg/l PH: 6.5～7.8 1.1. 2.2 处理后的水质要求 按照招标书要求，本污水处理厂出水水质执行GB18918—2002的一级B标准。具体指标如下： BOD5≤20mg/l CODcr≤60mg/l SS≤20mg/l NH3-N≤8（15）mg/l TN≤20mg/l TP≤1.5mg/lPH=6～9
1.2 工艺流程及流程简介 1.2.1 污水处理工艺流程 （注：因工程设计变更，本工程已取消污泥浓缩机）： 1.2.2 工艺流程简述 市政污水由城区排水管（渠）收集后经排水总管送至污水处理厂进行处理。由于排放污水中含有大量粒径较大的颗粒物，为确保污水处理厂进水泵及后续处理工段的正常运行，在污水进入处理设施前设置机械粗格栅，栅渣外运。 经机械粗格栅处理后的污水自流进入进水泵房的集水池，进水泵房按日处理污水4×104m3/d设计。集水池为地下钢筋混凝土结构，污水由潜污泵提升至旋流沉砂池进水渠，经过中格栅和细格栅后，进入旋流沉砂池。格栅拦截下的栅渣经栅渣打包机打包后送至厂外处置。旋流沉砂池池底的砂由气力提砂装置提升至砂水分离器，进 行污水和砂的分离。
目录 单项设备调试方案 (2) 概述 (2) 一、格栅安装调试技术说明 (3) (一)格栅的技术条件 (3) (二) 格栅的安装 (7) （三）格栅的单项调试 (8) 二、不锈钢插板闸门（渠道闸门）安装调试技术说明 (8) （一）闸门主要技术参数 (8) (二) 闸门的安装 (11) （三）闸门的单项调试 (12) 三、泵类安装调试技术说明 (12) （一）安装的技术要求 (12) （二）水泵的单项调试 (13) 四、罗茨风机安装调试技术说明和操作注意事项 (14) （一）安装调试技术说明 (14) （二）风机的单项调试 (14) 五、加药系统的安装调试 (15) （一）安装 (15) （二）调试 (15) 六、电加热器安装调试及相关技术资料 (15) （一）WH－T系列水加热器的技术条件 (15) （二）安装 (18) （三）调试 (19) 七、UASB安装、调试技术说明 (20) （一）UASB 的安装 (20) （二）单体调试 (21)
清水联动调试方案 (22) 概述 (22) 一、格栅及泵站的清水联动调试： (23) 二、UASB的清水联动调试 (23) 三、A/O池的清水联动调试 (23) 四、沉淀池的清水联动调试 (24) 五、其它设备的清水联动调试 (24) 负荷联动安装调试方案 (28) 概述 (28) 一、厌氧生物反应负荷联动调试、运行 (28) （一）、厌氧反应概述： (28) (二)厌氧反应器启动 (32) （三）启动的要点 (33) 二、缺氧好氧生物处理（A/O）负荷联动调试、运行 (34) （一）、缺氧反应概述： (34) （二）好氧生物反应概述： (35) （二）缺氧好氧生物处理（A/O）调试 (36) 出水达标方案 (42) 概述 (42) 一、运动设备的达标调试、运行 (42) 二、池体设备的达标调试、运行 (42) 三、管路的达标调试、运行 (42) 四、水质的稳定达标调试、运行 (43) 五、操作的达标调试、运行 (43) 六、记录、检测的达标调试、运行 (43) 七、竣工验收 (43)
设备调试、试运行方案 设备调试、运行分别对仪表、电机、照明系统、接地进行测试调试，待各分项调试合格后，进行联合试运行。 1.调试方法 ①先检查各种照明配电柜是否已全部切断电源。 ②再检查各灯具是否测试合格及接线准确。 ③将本工程按系统、按照明配电箱控制的区域分成各自独立的调试区域，调试从上到下，逐层逐区域调试。 选择好A、B塔顶层最西端的照明配电箱，先引来临时电源，把该照明配电箱进线开关断开，且把正式进线先拆除，接着接上临时电源，送上电源，先打开箱内1路照明控制开关，再开启相关的照明灯具，正常，打开另一路照明控制开关。接着逐步打开照明配电箱内的全部开关。 然后采用相同的方法进行调试第二个照明配电箱，逐步调试完顶层的所有照明配电箱，再往下层调试，采用相同的方法直至所有的照明配电箱全部调试完。 ④照明系统每2小时用电压表和电流表测量电源电压、负荷电流，公建试运行24小时，住宅部分运行8小时。调试中逐个检查插座接线是否正确，开关控制灯具是否灵活、准确，控制顺序是否相对应，并随时观察灯具发光是否正常，导线发热是否有异常，发现问题及时查找原因进行整改，并作好记录。 2.电气动力系统调试 ⑴系统要求 ①各种用电设备安装完毕，且已经过绝缘测试合格。 ②相关管线敷设完，且已经过绝缘测试合格。 ③配电控制箱已经安装完，且已通过绝缘测试。 ④桥架、电缆敷设完毕，电缆绝缘测试合格。 ⑤母线敷设完毕，绝缘测试合格。 ⑥配电箱、柜安装完毕，绝缘测试合格。 ⑦各种高低压配电柜安装完毕，测试合格。 ⑵调试方法 ①先检查各种动力配电柜是否已全部切断电源。
②再检查各动力配件组成部分如：母线、电缆、电动机等，是否测试合格及接线准确。 ③将本工程按系统、按配电箱控制的区域分成各自独立的调试区域。 3.电机系统调试 ⑴电机调试运行步骤： 单机检查校验→线路绝缘摇测→控制回路接线→电机性能检查、接线→设备调整→供电回路电源电压测量、电机接线情况检查→单机无荷载启动→单机带荷载启动→数据记录 ⑵电机空载运行2小时，每隔1小时测量一次电源电压、空载电源直至2小时。 ⑶电机试运行接通电源后，如发现电机不能启动和启动时转速很低或声音不正常等现象，应立即切断电源检查原因。 ⑷电机试运行中需检查：电机的旋转方向、声音、气味是否正常；换向器、滑环及电刷的工作情况是否正常；电机的温度是否过热；轴承的温升是否正常；电机的振动是否符合要求。 ⑸交流电机带负荷启动次数应尽量减少，如产品无规定时按在冷态时可连续起动2次，在热态时，可连续起动1次。
江苏***有限公司 化工废水处理工程调试大纲 ***环境工程研究所 南京***工程有限公司 2015年11月5日
目录 一、项目概况 二、调试的前期工作准备 三、调试工作目标与时间进度安排 3.1、调试目标 3.2、调试进度安排 四、调试期间分析监测指标及要求 五、各阶段调试步骤 5.1、活性污泥a、b池调试步骤； 5.2、缺氧水解池调试步骤； 5.3、PACT池调试步骤 5.4、整体负荷提升进度控制（非常重要）； 六、调试工作注意事项
一、项目概况 江苏***有限公司废水处理设施土建、工艺和电器安装已经基本结束，目前即将进入整个废水处理系统的生化调试和菌种培养驯化工作。由于废水生化处理的核心是利用高效微生物对废水中的有机污染物进行降解，实现降低废水中的COD浓度，因此整个调试过程的最终目标是在整个生化系统内培养驯化出降解能力强、性能稳定、沉降效果好的微生物种群，从而实现废水达标排放。 由于农药化工生产过程中产品变化快，生产周期短，因此在后续生化处理过程中进水水质的波动不可避免，这对于微生物降解过程是非常不利的。此外作为农药化工企业今后的产品更替也是不可避免的，因此，江苏***有限公司废水处理设施采用耐冲击性能相对比较好的好氧-缺氧-好氧工艺，同时在一段好氧工艺中设置了大流量回流系统，降低整个系统在COD降解过程中的浓度梯度，通过牺牲部分效率的方式提高整个降解系统的稳定性。同时，我们在后道好氧处理中增加了PACT工艺，这种工艺可以在进水冲击情况下避免出现高效菌种的大量流失，从而提高整个生化系统的耐冲击能力。 由于采用的生化处理工艺具有较广的污染物适应性，对于今后可能出现的新产品废水，在采用合适的预处理工艺调整废水水质和特殊
XX污水处理厂改造工程通水调试方案 一、通水调试工艺流程 本次通水工艺流程为：粗格栅及进水泵房→细格栅及曝气沉砂池→初沉池→生物反应池→二沉池→二次提升泵房→紫外消毒渠。 由于污泥的产生需要通水运行后一段时间，本方案未包括污泥系统调试。 由于中水回用系统的配水管网尚未建成，本方案未包括深度处理及排水池调试。 二、通水调试过程 （一）粗格栅及进水泵房 粗格栅池体长13米，宽7米，有效水深约为5米（池底标高-2.2米，水面标高约为2.7米），容积为455立方米。 进水泵房池体长11米，宽14米，有效水深8米（池底标高为-5.4米，水面标高约为2.7米），容积为1232立方米。 1、调试前主要阀（闸）门状态
2、调试过程 （1）打开DN1000进水口阀门，待粗格栅及进水泵房水位达到平衡状态。 （2）分别调试三台粗格栅及配套输送机。 （3）分别调试1、2号提升泵，（正常运行为3用1备）各开启时间不超过5分钟（单台泵流量为56立方米/分钟，开机水位为-1.15米，停机水位为-3.7米）。 （4）开启3、4号提升泵前进水闸板。 （5）分别调试3、4号提升泵，各开启时间不超过5分钟（曝气沉砂池水位上升至约4.5米标高，水深约2.25米）。 （二）细格栅及曝气沉砂池 细格栅池体长21米，宽10米，有效水深为1.1米（池底标高6.45米，水面标高为7.55米），容积为231立方米。 曝气沉砂池单格体长23米，宽9米，有效水深为5米（池底标高2.25米，水面标高为7.25米），单格容积约为1035立方米，总容积约为2070立方米。 1、调试前主要阀（闸）门状态
2、调试过程 （1）开启1台进水泵房水泵，将曝气沉砂池水位上升至7.25米（约顶板以下1米，开泵时间约20分钟，曝气沉砂池两格水位上升1米，需要水量约414立方米，1台泵运行约7分钟）后停机。 （2）分别调试四台细格栅及配套输送机。 （3）开启1、2号及2、3号罗茨鼓风机（只能同时开2台），调试曝气效果。 （4）分别调试南北曝气沉砂池对应的吸砂桥及砂水分离器。 （5）分别调试南北曝气沉砂池对应的渣水分离器。 （三）初沉池（平均停留时间1.7小时） 总进水渠池体长79.5米，宽1.8米，有效水深为1.9米（池底标高4.8米，水面标高为6.55米），容积为271立方米。 总排泥渠池体长81.2米，宽2.5米，有效水深为3.7米（池底标高2.8米，水面标高为6.55米），容积为750立方米。 单格初沉池体长48米，宽7.6米，有效水深为4米（池底标高2.53米，水面标高为6.5米），单格容积为1460立方米，总容积为14600立方米。 1、调试前主要阀（闸）门状态
设备安装、调试、测试、验收和施工方案 设备调试及测试 我司对系统的所有设备和材料进行安装及调试。相关费用包含在投标总价内。 1、有责任参加设备现场开箱检验。 2、有责任制定详细的安装及调试计划，包括工程进度建议、发生的故障、存在不利的因素、潜在延误及补救方法的建议内容。对紧急情况随时向监理和用户单位报告。 3、有责任严格按工程进度计划，派遣有经验的现场服务工程师指导现场安装。 4、有责任进行自检和互检、填写设备安装质量表。对能通电检查的产品进行预先通电检查、质量不合格的产品不得安装。 5、有责任协助用户单位搞好“创优规则”。 6、有责任协助用户单位和监理对各安装阶段进行验收。 7、根据用户单位提出的总体工程策划，提出系统各调试开通计划供业主用户单位审查。 8、按已审查计划，负责系统设备的单体调试、系统联调，包括联动现场设备以及与相关系统接口调试，并应分别通过系统设备单体验收，使系统安全可靠通过试运行，达到用户要求，通过系统验收。 9、在保质期以前包括质保期，若发现设备有质量问题或存在质量问题，我司免费给予更换，并不因此影响工程进度；若发现系统存在功能缺陷，我司负责给予解决。 1、一般要求 1）系统调试应在系统施工结束后进行。 2）系统调试前应具备施工时的图纸资料和设计变更文件以及隐蔽工程的检测与验收资料等。 3）调试负责人必须有中级以上专业技术职称，并由熟悉该系统的工程技术人员担任。 4）具备调试所用的仪器设备，且这些设备符合计量要求。 5）检查施工质量，做好与施工队伍的交接。 2、调试前的准备工作
1）电源检测。接通控制台总电源开关，检测交流电源电压；检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给每一回路通电。 2）线路检查。检查各种接线是否正确。用250V兆欧表对控制电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于；用500V兆欧表对电源电缆进行测量，其线芯间、线芯与地间绝缘电阻不应小于。 3）接地电阻测量。监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应与地连接，保证可靠的电气通路。系统接地电阻应于小40。 3、系统调试 1）系统调试在单机设备调试完后进行。 2）按设计图纸对每台摄像机编号。 3）用综合测试卡测量系统水平清晰度和灰度。 4）检查系统的联动性能。 5）检查系统的录像质量。 6）在现场情况允许、用户单位同意的情况下，改变灯光的位置和亮度，以提高图像质量。 7）在系统各项指标均达到设计要求后，可将系统连续开机24小时，若无异常，则调试结束。 1) 完工测试的目的是检验我司所提供系统的功能是否满足合同的要求，其线缆材料消耗是否正常。 2) 在合同设备安装调试期间，如果我司提供的设备材料有缺陷，或由于承包商技术人员的指导错误或承包商提供技术资料、图纸和说明书的错误造成设备、材料的损坏，我司立即无偿换货并负担由此产生的到安装现场的换货费用和风险。 方案 需安装的设备已经到货，并完成单项外观、通电测试。 与设备连接的管线单项测试已经完成并已办理预检、试验、隐检手续。 设备在进入施工现场和安装前按设计要求，核验规格、型号和质量符合要求方可使用。 安装设备应具有出厂合格证，主要设备应有安装使用说明书。 设备的配件：应能与所使用的主要设备配套使用，并有产品合格证。
污水处理厂调试和试运行方案 目录 1、主要内容 2、调试条件 3、调试准备 4、试水方式 5、单机调试 6、管道试压、冲洗和单元调试 7、分段调试 8、接种菌种 9、驯化培养 10、全线连调 11、抓住重点检测分析 12、改进缺陷、补充完善 13、试运行 14、自行运行 15、提交检验 16、竣工验收 进入商业运行阶段
1、主要内容 本方案包含四大部分，其中主要有：调试条件、调试准备、试水方式、单机调试、单元调试、分段调试、接种菌种、驯化培养、全线连调、监测分析、改进缺陷、补充完善、正式运行、常规水质指标监测的主要内容。 2、调试条件 2.1.土建构筑物全部施工完成； 2.2.设备安装完成； 2.3.电气安装完成； 2.4.管道安装完成； 2.5.相关配套项目，含人员、仪器，污水及进排管线，安全措施均已完善。 3、调试准备 3.1.组成调试运行专门小组，含土建、设备、电气、管线、施工人员以及设计与建设方代表共同参与； 3.2拟定调试及试运行计划安排； 3.3准备好试验需要的所有有关的操作及维护手册、备件和专用工具，进行相应的物质准备，如水（含污水、自来水），气（压缩空气、蒸汽），电，药剂的购置、准备；检查和清洁设备，清除管道和构筑物中的杂物。 3.4准备必要的排水及抽水设备；赌塞管道的沙袋等； 3.5必须的检测设备、装置（PH计、试纸、COD检测仪、SS）； 2.6制定相应的试验、试车计划，准备相应的测试表格。并报请建设单位、监理工程师、厂商代表的批准。 3.7建立调试记录、检测档案。 4、功能试验（空载试验）和试水（充水）方式 4.1功能试验（空载试验） 4.1.1、在建设单位、监理工程师、厂商代表的同意的时间开始试验。 4.1.2、在供货商指导下给设备加注润滑油脂。在建设单位、监理工程师都出席的情况下进行功能试验，直到每个独立的系统都能按有关方面规定的时间连续正常运行，达到生产厂商关于设备安装及调节的要求为止。并以书面形式表明所有的设备系统都可以正常运转使用，系统及子系统都能实现其预定的功能。 4.1.3、空载试验首先保证电气设备的正常运行，并对设备的振动、响声、工作电流、电压、转速、温度、润滑冷却系统进行监视和测量，作好记录。 4.1.4、试验直到每个独立的系统都能按有关方面规定的时间连续正常运行，达到生产厂商关于设备安装及调节的要求为止。并以书面形式表明所有的设备系统都可以正常运转使用，系统及子系统都能实现其预定的功能。 4.2试水（充水）方式 4.2.1、按设计工艺顺序向各单元进行充水试验；中小型工程可完全使用洁净水或轻度污染水（积水、雨水）；大型工程考虑到水资源节约，可用50%净水或轻污染水或生活污水，一半
调试及试运行 1施工准备工作 (4) 1.1施工条件 (4) 1.2设备开箱检查及保管 (5) 1.2.1.现场开箱、清点和设备交接 (5) 1.2.2.材料和设备的搬运、贮存及保护 (5) 1.3设备基础 (5) 2通用机械设备安装 (5) 2.1水泵及其配件安装 (5) 2.1.1.离心泵安装 (5) 2.1.2.潜水泵安装 (8) 2.1.3.与泵连接管道安装 (9) 2.2蝶阀、闸阀安装 (9) 2.2.1.蝶阀安装要点 (9) 2.2.2.闸阀安装要点 (9) 2.3闸板阀安装 (10) 3专用机械设备安装 (11) 3.1皮带输送机 (11) 3.2轴流风机 (11) 3.3手电动板闸 (11) 3.4电动单梁桥式起重机安装 (11) 3.4.1导轨安装 (12) 3.4.2天车安装 (12) 3.4.3附属装置安装 (12) 3.4.4检验 (12) 3.5曝气系统安装 (14) 3.6二沉池刮泥机的安装 (15) 3.6.1安装前准备 (15) 3.6.2做好土建设备安装交接验收工作 (15)
3.6.4中心筒的安装 (16) 3.6.5中心支座的安装 (16) 3.6.6端梁及传动装置的安装 (16) 3.6.7主梁的安装 (17) 3.6.8附件的安装 (17) 3.6.9检查 (18) 3.7鼓风机安装 (18) 3.8污泥脱水机 (20) 4工艺管道安装 (21) 4.1支架安装 (21) 4.2钢管安装 (22) 4.2.1.钢管运输 (22) 4.2.2.钢管除锈、防腐 (22) 4.2.3.进场检验 (22) 4.2.4.钢管焊接 (22) 4.2.5.钢管螺纹连接及法兰连接 (24) 4.3UPVC管施工 (24) 4.3.1.管材检查 (24) 4.3.2.管材及配件的运输及堆放 (25) 4.3.3.管道安装 (25) 4.4管道试压、冲洗 (26) 4.4.1.管道试压 (27) 4.4.2.管道冲洗 (28) 5单机调试 (28) 5.1试验准备 (28) 5.2功能试验（空载试验） (29) 5.3单机调试（负载试验） (29) 6联动试运行 (30) 6.1联动试运行的目的 (30)
设备调试方案 一，项目试运行程序与责任分工 （一）试运行的阶段 1，试运行目的。是检验单台机器和生产装置的制造、安装质量、机械性能或系统的综合性能，能否达到生产出合格产品的要求。 2，试运行阶段的划分。分为单机试运行、联动试运行、负荷试运行等阶段。前一阶段试运行是后一阶段的准备，后一阶段的试运行必须在前一阶段完成后进行。 1）单机试运行。指现场安装的驱动装置的空负荷运转或单台机器以空气、水等代设计的工作介质进行的模拟负荷试运行。单机试运行属于工程施工安装阶段的工作内容。但确因受介质限制或必须带负荷才能运转而不能进行单机试运行的单台设备，按规定办理批准手续后，可留待负荷试运行阶段一并进行。 2）联动试运行。指对试运行范围内的机器、设备、管道、电气、自动控制系统等，在各自达到试运行标准后，以水、空气作为介质进行的模拟运行。联动试运行适于成套设备系统的大型工程。 3）负荷试运行。是指对指定的整个装置按设计文件规定的介质打通生产流程，进行指定装置的首发衔接的试运行，以检验其除生产产量指标外的全部性能，并生产出合格产品。负荷试运行是试运行的最终阶段，自装置接受原料开始至生产出合格新产品、生产考核结束为止。 （二）试运行责任分工及参加单位 1，单机试运行责任分工及参加单位
（1）单机试运行由施工单位负责。 （2）参加单位：施工单位、监理单位、设计单位、建设单位、重要机械设备的生产厂家。2，联运试运行责任分工及参加单位 （1）由建设单位（业主）组织、指挥。建设单位工作内容包括：负责及时提供各种资源，编制联动试运行方案，选用和组织试运行操作操作人员，实施试运行操作。 （2）联运试运行参加单位：建设单位、生产单位、施工单位以及总承包单位、设计单位、监理单位、重要机械设备的生产厂家。 （3）施工单位工作内容。包括：负责岗位操作的监护，处理试运行过程中机器、设备、管道、电气、自动控制等系统出现的问题并进行技术指导。 3，负荷试运行责任分工及参加单位 （1）由建设单位负责组织、协调和指挥。 （2）除合同另有规定外，负荷试运行方案由建设单位组织生产部门和设计单位、总承包，施工单位共同编制，由生产部门负责指挥和操作。 二、项目单机试运行前应具备的条件 1，机械设备及其附属装置、管线已按设计文件的内容和有关规范的质量标准全部安装完毕，包括： （1）安装水平已调整至允许范围。 （2）与安装有关的几何精度经检验合格。
九佛污水处理系统一期工程厂区设备安装及工艺管道制安工程 污水处理整体运行调试方案 九佛污水处理系统一期工程厂区设备安装及工艺管道制安工程污水系统管道已安装完备，我项目部将进行整体运行调试，为了保证运行调试顺利进行，特制定此方案。 工程概况 1.九佛污水处理厂机电安装工程中标价为543.2万,该污水厂采用氧化沟工艺。工艺流程如下: (污水流向)粗格栅、提升泵房、细格栅、旋流沉砂池、氧化沟、二沉池、接触池、凤凰河。主要设备有:粗格栅机、细格栅机、旋流沉砂及砂水分离器、转碟、搅拌器、二沉池吸刮泥机、加氯加药设备、污泥脱水机、螺旋输送机、提升泵、回流泵等。 2.编制依据 1)设计图纸 2)设备说明书 3)相关污水厂验收规范 第一章：调试前的准备工作 一、调试过程人员安排表： 1.负责人1人; 2.电工3人、安装钳工3人、管道工3人; 3.污水厂接受小组、业主代表、监理。 联动调试可邀请污水公司运行人员到场参加,由供应商及安装人员进
行现场培训。 二、调试工具及仪器（所有量具检验合格，且在有效期限内） 1.接地电阻表1个、万用表1 个； 2.绝缘电阻表1个、钳表1个； 3.内六角2把； 4.梅花板手2套； 5.2磅榔头8把、8磅榔头4把、大榔头3把； 6.绝缘手套三双，绝缘鞋三双，防护眼镜一个； 7.各种型号的润滑油 8.潜水排污泵一台(参数如下) 9. 测温仪、测振仪 三．调试前期准备工作及计划 1.先电气调试,后设备调试。(联动前外电已经验收) 2.先单机调试,后联动调试。 3.工艺管道清理检查。(有无漏、坏、堵等) 四、调试的安全措施 1. 准备一辆汽车在现场备用,以备紧急情况发生时急用。 2. 保持现场通讯畅通。(电话及对讲机) 3. 在设备调试过程中，易燃易爆物品应隔离开，并准备好干粉灭火器。
污水处理厂工艺调试方案 1.单机调试 A、试验准备 ①准备好试验需要的所有有关的操作及维护手册、备件和专用工具、临时材料及设备。 ②检查和清洁设备，清除管道和构筑物中的杂物。 ③依照厂商说明润滑设备。 ④在手动位置检查电机转动方向是否正确。 ⑤在手动位置操作阀门全开全闭，检查并设定限位开关位置是否有阻碍情况。 ⑥检查用电设备的供电电压是否正常。 ⑦检查所有设备的控制回路。 ⑧制定相应的试验、试车计划，准备相应的测试表格。并报请建设单位、监理工程师、厂商代表的批准。 ⑨单机调试构筑物满水到设计水位。 B、功能试验（空载试验） ①在建设单位、监理工程师、厂商代表的同意的时间开始试验。 ②在供货商指导下给设备加注润滑油脂。在建设单位、监理工程师都出席的情况下进行功能试验，直到每个独立的系统都能按有关方面规定的时间连续正常运行，达到生产厂商关于设备安装及调节的要求为
止。并以书面形式表明所有的设备系统都可以正常运转使用，系统及子系统都能实现其预定的功能。 ③空载试验首先保证电气设备的正常运行，并对设备的振动、响声、工作电流、电压、转速、温度、润滑冷却系统进行监视和测量，作好记录。 ④试验直到每个独立的系统都能按有关方面规定的时间连续正常运行，达到生产厂商关于设备安装及调节的要求为止。并以书面形式表明所有的设备系统都可以正常运转使用，系统及子系统都能实现其预定的功能。 C、单机调试（负载试验） ①设备或系统符合功能实验要求后，在建设单位、监理工程师、厂商代表的同意的时间，在建设单位、监理工程师都出席的情况下进行荷载调试开始单机调试。 ②池体满水（水源为厂区临时水），确保池体水位满足调试要求。 ③开启设备润滑系统和冷却系统，并随时观察运行状态。 ④在润滑、冷却系统工作正常后，开启设备进行全面试验。试验中要检查核实仪表的标准；工作电流稳定情况；控制环路的功能是否完善；系统功能以及是否有液体泄漏等情况。并以书面形式进行记录。 ⑤荷载调试直到每台设备正常连续运转规定时间且达到生产厂商关于设备安装及调试的要求为止。
17.2.1、设备安装、调试施工方案 （一）、主体设备压缩机的安装、调试 1、设备安装、调试工序：基础施工、压缩机卸车、压缩机吊装就位、对接压缩机、调整、液压控制系统就位调整、系统调试； 2、设备基础和土建设施的施工及检查验收 （1）、按照设备安装基础图纸尺寸放线施工，包括地坑、沉淀池、 基础砼等，同时埋设电源线管、设备操作线管等。 （2）、按照设备安装基础图纸尺寸安装垃圾压缩机预留孔和管线预 埋件。 （3）、基础设施检查验收：有项目技术、质检人员会同监理工程师 对设备基础位置、尺寸、轴线、标高、砼标号、外观、预埋件数量、规格、尺寸、标高进行检查验收。基础施工必须符合设计要求，轴线、标高、尺寸线误差在规范允许范围之内；砼强度达到设计强度的75%以上；外观无掉角、空洞、露筋、预留位置不准确、孔深不够等 缺陷；表面平整。 （4）、对现场场地要求：因涉及设备进场卸车，所以对现场要求具 备三通一平，场内通道和场内作业路线要求畅通并有足够的地面强度，能够满足20T、长度14.5米的超长车的进出场和场内作业要求；场内应清洁，无影响设备吊装时的障碍物。 3、设备进场卸车 （1）、卸车机械：主机使用一台25吨汽车起重机，附件由工人搬运。
（2）、卸车位置：根据现场情况就近、方便吊装的位置，尽量不影响其他部位的施工。 4、设备现场清验、记录：由项目部技术人员、库管人员会通监理工程师按设备清单进行开箱检查，作出记录，并将设备资料及相关技术文件提交一份给监理工程师。 5、设备就位：压缩机在安装前，将基础表面和预留孔中的油污、泥土、积水等及其周围杂物清除干净，划定安装基准线。压缩机卸车后，一次吊装基本就位，然后用液压千斤顶、手拉葫芦等起重设备进行调整。如现场条件不具备，压缩机不能一次就位，可以用滚杠，用人力将压缩机就位，使用滚杠时地面应铺设 30-50mm厚木板，以免压坏地面。 6 设备安装 （1）、压缩机就位后，用千斤顶和撬棍按安装基准线找正设备，并将设备调平。 （2）、经尺量和测量检查安装位置、尺寸、精度符合设计及规范要求后开始压缩机立柱组对，将压缩机机架整体连接组对，垂直度应符合规范要求。 （3）、垃圾压缩箱安装：以压缩机机架中心为准划出中心线，再调整压缩箱位置，最后安装固定箱体及立柱。 （4）、液压系统安装：泵站定位、连接油管、单动作调试。（5）、电气安装： 1）、按实际长度放电源线和操作控制线，操作控制线两端穿线号。
机电设备调试方案 说明 本施工组织设计方案主要内容包括：施工组织措施、施工进度计划及人员配置计划、调试技术措施、环保与文明施工、质量保证体系和措施、安全施工保证体系和措施等。范围包括以下单元的部分机械设备电气设备及附属管道的调试：细格栅及旋流沉砂池、厂区污水泵房、二沉池、生物反应池、二沉池配水井、鼓风机房、加药间、加氯间。根据本工程的特点，本施工组织设计方案对机械设备、电气设备安调试和管道调试技术措施等内容作了详尽、完整的阐述。 本施工组织设计方案的编制依据为： 1. 上海市政工程设计研究院和广东省建筑设计研究院出具的“大坦沙污水处理（三期）工程”施工图纸 2. 各设备厂家提供的设备说明书 3. 现行施工规范、质量检验及评定标准、操作规程； 4.省、市现行有关建筑工程施工的劳动定额、机械台班定额； 5.现场勘察资料； 第一节概述 广州市XXX污水处理厂是广州市政府制定的全市污水治理总体规划中的第一座大型城市污水处理厂，位于广州市西郊的XXX上，总占地面积为25公顷。第一期日处理规模15万m3/d于1989年投产，第二期日处理规模15万m3/d于1996年投产，占地面积约14公顷。采用A2/O生物脱氮除磷处理工艺，2000年进行处理能力3万m3/d的挖潜改造工程，总处理规模达到33万m3/d。三期工程是大坦沙污水处理厂一、二期工程的延续和拓展，处理规模是22万m3/d，处理后污水排放标准符合国家和广东省污水排放的一级出水标准，是广州市政府的2002年重点投资工程项目及省、市重点工程项目，占地面积约11公顷。工程的
主要目标是治理西部污水，系统收集污水面积84.88km2,收集范围:东面以xxxx 路、xxx路为界：南面以环城高速公路为界，同时包括环城高速公路以南xx小区、xx小区、xx岛、xx洲等；西面以珠江航道岸边为界；北面以xx路为界。 污水收集范围平面图 工程目的主要提高广州市治理西部污水能力，有效地削减对珠江西航道的污染，改善石门水厂和西村水厂的水源水质，确保饮用水安全，受益人口约100万人，是一项利国利民、功在千秋的民心工程。 三期工程的设计单位是XX市政工程设计研究院和XX省建筑设计研究院，建设单位是广州市市政园林局，由市政园林局属下单位广州市XXX污水处理工程项目办公室实施建设任务。工程项目总投资约XX亿元人民币。 三期工程主要包括一间处理能力为22万m3/d的污水处理厂，及九个污水输送泵站、一个排洪泵站。泵站的输送流程图如下：
污水处理工程调试及试运行指导手册 一、宗旨 本手册是针对污水处理工程调试及试运行工作编写的，可供安装、调试及营运工作人员使用，亦可作为建设方、施工方施工验收之参考。 二、纲目 手册含以下主要内容： 调试条件、调试准备、试水方式、单机调试、单元调试、分段调试、接种菌种、驯化培养、全线连调、检测分析、改进缺陷、补充完善、正式试运行、自行检验、正式提交检验、竣工验收。 三、细则 1、调试条件 （1）土建构筑物全部施工完成； （2）设备安装完成； （3）电气安装完成； （4）管道安装完成； （5）相关配套项目，含人员、仪器，污水及进排管线，安全措施均已完善。 2、调试准备 （1）组成调试运行专门小组，含土建、设备、电气、管线、施工人员以及设计与建设方代表共同参与； （2）拟定调试及试运行计划安排；
（3）进行相应的物质准备，如水（含污水、自来水），气（压缩空气、蒸汽），电，药剂的购置、准备； （4）准备必要的排水及抽水设备；堵塞管道的沙袋等； （5）必须的检测设备、装置（PH计、试纸、COD检测仪、SS）； （6）建立调试记录、检测档案。 3、试水（充水）方式 （1）按设计工艺顺序向各单元进行充水试验；中小型工程可完全使用洁净水或轻度污染水（积水、雨水）；大型工程考虑到水资源节约，可用50%净水或轻污染水或生活污水，一半工业污水（一般按照设计要求进行）。 （2）建构筑物未进行充水试验的，充水按照设计要求一般分三次完成，即1/3、1/3、1/3充水，每充水1/3后，暂停3-8小时，检查液面变动及建构筑物池体的渗漏和耐压情况。特别注意：设计不受力的双侧均水位隔墙，充水应在二侧同时冲水。 已进行充水试验的建构筑物可一次充水至满负荷。 （3）充水试验的另一个作用是按设计水位高程要求，检查水路是否畅通，保证正常运行后满水量自流和安全超越功能，防止出现冒水和跑水现象。 4、单机调试 （1）工艺设计的单独工作运行的设备、装置或非标均称为单机。应在充水后，进行单机调试。 （2）单机调试应按照下列程序进行：
1、综述 某污水处理厂（一期）自控及仪表系统待各工艺、电气和自控仪表系统安装结束，检验无误，满足设计要求后，逐级分层和分区的原则进行调试。分层：就是从现场工艺设备单体调试→现场PLC控制柜调试→厂区中控室上位机调试，逐级自下而上进行调试；分区：就是从各现场六个PLC分站（PLC100、1-RTU、2-RTU1、2-RTU2、2-RTU3、4-RTU）分别进行调试，在上述调试工作完成，并符合设计文件，技术资料要求，单体设备调试合格的基础上进行系统联动调试。 2、自控系统调试范围 2．1调试工作包括： PLC控制柜的电气调试；对各受控设备的信号校验；PLC控制柜与各独立工艺设备系统通讯调试，PLC控制逻辑编程软件组态调试；厂区光纤以太网通讯联网调试；中控室上位机监控操作软件调试、数据服务器、WEB服务器调试等；共计调试19套仪表，58台（套）设备及脱水机、鼓风机、消毒池PLC系统通讯联调。 2.2调试按照以下区域进行： 1、预处理系统（粗格栅、细格栅、电动闸门、旋流沉砂系统、进水流量、 液位计、PH计仪表调试）计4套仪表、10台工艺设备。 2、生物反应系统（生化池水下搅拌器、曝气系统空气调节阀、进泥污泥泵、 DO\MLSS在线分析仪表）计8套仪表、24台工艺设备。 3、污泥泵站及污泥脱水系统（剩余污泥泵、回流污泥泵、剩余污泥流量） 计2套仪表、14台工艺设备。 4、紫外消毒池系统（电动闸门、深井泵、出水流量、PH计、COD、NH3、在 线分析仪表）计3套仪表、3台工艺设备。 5、变配电间控制系统（电力监控系统、二沉池刮泥机、进水提升泵）计2 套仪表、7台工艺设备。 6、与脱水机系统、鼓风机系统、消毒系统的通讯联调。 3、调试目的、要求 3.1系统调试对凡属自控仪表系统范围的受控设备、工艺链路、网络通讯均进行 联动调试；通过调试使自控仪表系统达到设计要求。 3.2各受控设备通过调试达到就地手动、PLC中控室远控能够正常运行。 3.3污水处理过程控制能够满足工艺设计的要求和生产实际的需要。 3.4受控设备的单体调试运行时间为12小时（根据设计文件、设备技术资料要
m 国2K 利水电第五工程J3有眼公司 SeORFDRO ENGINEERING BUREA U 5 No.S YlHa?nDonc￡oi 系统机电设备安装与调试施工方案 1 安装组织及准备工作 1.1 概述本系统安装的主要机电设备包括破碎机、棒磨机、筛分机、洗砂机、脱水筛、胶带机、给料机、电动弧门、水泵、废水处理设备、石粉回收设备、除铁器、金属探测器、汽车衡、电力变压器及配电屏柜、控制设备等，设备台套多达300 台套，种类繁杂，而且会出现交叉作业。 安装以片区为单位同时进行，本系统分粗碎半成品安装组、成品安装组、供水安装组、供电安装组等4 个安装组，每组以车间为单元分小组进行。每个安装组的组长为本组安装质量、进度和安全的第一责任人；每个安装小组的小组长为本小组安装质量、进度和安全的第一责任人；每小组配备兼职技术员、安全员一名，每个安装组配备专职技术员、安全员2?3名，对各小组的设备安 装质量和安全进行监督。 对本系统进口设备的安装，我单位将从我公司调集有丰富安装和使用经验的工人和技术人员，配合厂家技术专家，使进口设备的安装达到一流水平。 在认真做好现场安装工作同时，依据安装进度分步进行单台设备调试和试运转，在系统所有设备安装完毕后，进行系统调试及联动运转，同时按要求对设备做好维护工作。 1.2 机电设备的采购按监理人批准的工艺设计和设备清单进行采购，对业主指定厂家的设备严格在指定厂家采购。所有设备保证满足： (1) 所采购的主要设备仪器是国内外先进技术水平的全新设备； (2) 设备的技术性能指标符合设计图纸、相应的规范和监理人的要求； (3) 设备仪器制造质量优良、性能可靠； (4) 设备、仪表、器材是国内或国际大型企业生产的产品。 1.3 设备的交货验收 所有设备到达施工现场后，我单位和监理人共同对其采购的设备材料进行现场开箱检查，检查项目包括：货物的外观质量、数量、品牌、型号、规格、性能、重量及尺寸等，检查后出具一份验收清单。 对到达施工现场的所有设备，我单位指派专人进行看管并进行必要的防护，对主要的零部件采取专门措施防护，确保到场设备的安全。 1.4 安装前向监理提供的资料

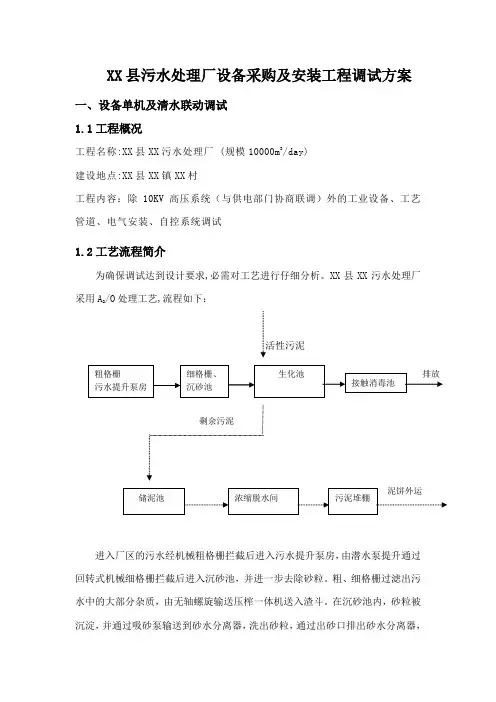

相关主题
文本预览
