疏港道路跨平南铁路切分段工程爆破振动监测方案
深圳地质建设工程公司
2010年4月12日
疏港道路跨平南铁路切分段工程
爆破振动监测方案
一、前言
受深圳广铁土木工程有限公司的委托，我公司拟对其正在施工的疏港道路桥梁桩人工挖孔桩工程爆破工作进行振动监测。其目的是为控制该工程爆破施工引起的振动对旁边建筑物的影响，以确保其安全。
二、工程概况
该爆破工程位于小南山隧道口处，其施工引起的振动对旁边建筑物、管道影响颇为敏感。为确保工程顺利进行，必须根据其工程特性有针对性对爆破进行监测，并及时将监测结果反馈给施工方，用实测数据指导施工。
三、测试依据
1. 中华人民共和国国家标准《爆破安全规程》（GB6722-
2003）
2. 中华人民共和国国家标准《建筑抗震设计规范》（GB50011-
2001）
3. 中华人民共和国国家标准《中国地震裂度表》（GB/T17742-
1999）
4. 我公司在深圳地铁2、3、4、5号线工程、平峦山公园、铁
仔山公园边坡爆破工程、西乡三所场坪工程、坪洲小区、沙井将军山采石场爆破工程等类似工程经验。
四、仪器设备
本次监测采用中国科学院成都测控研究所生产的TC－4850高精度爆破测振仪，该仪器的优点在于质量轻、可防水、防尘、耐压抗击、精度高、应用面广等特点。除此以外，还具有现场设置各项参数的功能。增强的4850型仪器可以在现场通过按键和液晶屏快速设置参数，从而达到信号快速、准确采集的目的。同时，仪器可以在现场通过仪器本身的功能读出特征值，还能大致预览到已经采集到的信号波形。仪器采用自适应量程，采集时无须做量程调整。时间可单独设置，可根据实际需要设置采集时间。根据实际的情况也可以现场对采集做调整。
本仪器使用分离式振动传感器，可对微小振动及超强振动进行测量。该产品面向爆破振动监测、工程环境监测、建筑、机电设备、交通运输、机械振动……等领域针对振动、压力、应力、位移、温度、湿度等动态过程的监测、记录、报警和分析。
内置记录功能。数据记录功能为连续模式,振动分析仪能同时显示物理量、主频及记录发生时刻。
作为增强型的仪器的4850，具有以下主要技术指标：
资料处理采用中国科学院成都测控研究所研制的Blasting vibration analysis爆破振动分析处理软件5.0.0版。该软件可有效分析实测振动速度幅值及频率数据，并对三通道数据及其合成量进行分析。
五、工作及技术报告内容
依据国家标准及本场地实际情况，拟对本场地进行如下工作。
1、监测过程对环境条件的要求：监测环境应在操作人员可以到达且可摆放仪器的位置，该处无积水及其它杂物。
2、爆破监测点位的布控：初步选择在靠近爆破位置最近的厂房布设五个监测点次（见附图1），靠近爆破位置最近的挡土墙监测三个点次（见附图2），具体位置由施工单位巡查实际情况确定。
3、监测数据的判别与分析：实测爆破振动速度，并进行频率与幅值域分析，根据国家规程及本市对本项目的允许安全标准（具体按经专家评审过的爆破施工方案操作，允许质点振动速度按方案及规范控制），评价爆破对建筑物的安全影响。
经专家评审，本工程的爆破控制极限标准为：房屋质点振速v < 1cm/s。
每次监测报告，应分析数据是否超标，判定施工是否可行并提出改进的建议。
爆破监测方案
目录 1、工程概况 ............................................................... 错误!未定义书签。 2、爆破监测目的与内容............................................. 错误!未定义书签。 3、爆破振动监测原理 ................................................ 错误!未定义书签。 4、监测方法 ............................................................... 错误!未定义书签。 5、仪器操作注意事项 ................................................ 错误!未定义书签。 6、现场协调与配合 .................................................... 错误!未定义书签。

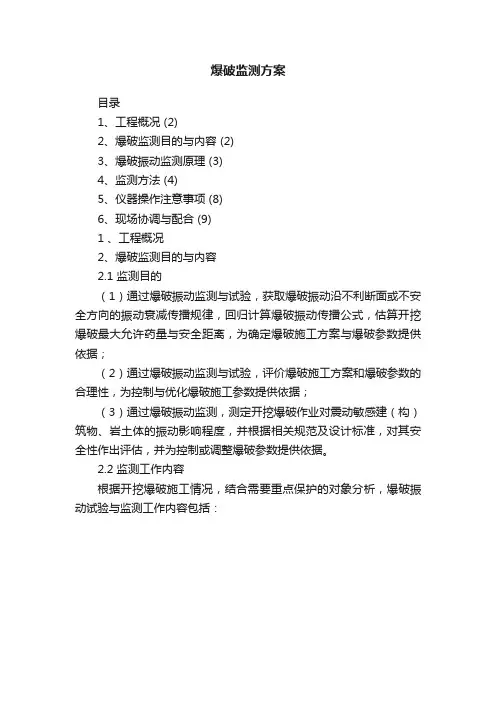

1、工程概况 2、爆破监测目的与内容 2.1监测目的 （1）经过爆破振动监测与试验，获取爆破振动沿不利断面或不安全方向的振动衰减传播规律，回归计算爆破振动传播公式，估算开挖爆破最大允许药量与安全距离，为确定爆破施工方案与爆破参数提供依据； （2）经过爆破振动监测与试验，评价爆破施工方案和爆破参数的合理性，为控制与优化爆破施工参数提供依据； （3）经过爆破振动监测，测定开挖爆破作业对震动敏感建（构）筑物、岩土体的振动影响程度，并根据相关规范及设计标准，对其安全性作出评估，并为控制或调整爆破参数提供依据。 2.2监测工作内容 根据开挖爆破施工情况，结合需要重点保护的对象分析，爆破振动试验与监测工作内容包括：
爆破振速监测 （1）监测目的 隧道施工对地面建筑的影响主要有两个方面：地表不均匀沉降和爆破振动，当这两者的作用超过建筑的承受能力，会造成楼房等地表建筑的开裂，后果非常严重。其中，爆破振动具有瞬时性，是居民对隧道施工最直接的感受，对居民的生活产生较大干扰同时也引发居民对建筑安全的担心和质疑。因此必须进行爆破振动监测，严格将爆破震动危害控制在允许的范围内，监测对象安全评价，为后续施工提供精确可靠的数据和指导后续施工爆破方案设计等是爆破振动监测的主要目的。 （2）工作内容 工作内容为对爆破影响范围内需保护的建（构）筑物进行实时振动监测，确保振速控制在规范规定和建、构筑物安全范围内，具体的工作内容有：现场熟悉、了解和掌握场址影响区范围内构筑物状况；配备先进监测设备、按有关规范对爆破影响区建（构）筑物进行爆破振动监测，对监测数据进行处理分析： A.对振动技术参数即频率、振幅、周期、振动时间、振动相位等的 监测。 B.对振动量即速度、加速度、位移等物理量的监测。 （3）爆破振动监测原理 爆破振动监测原理如流程图 由于炸药在岩石中的爆炸作用，使安装布置在监测质点上的传感器随质点振动而振动，使传感器内部的磁系统、空气隙、线圈之间作相对的运动，变成电动势信号，电动势信号通过导线输入可变增益放大器将信号放大，进入AD转换，再通过时钟、触发电路，同时也通过存储器信号保护，再通过CPU系统输入计算机，采用波形显示和数据处理软件进行波形分析和数据处理。
（4）监测方法 爆破振动监测是实时监测，所以在爆破前根据实地调查结果进行细致的准备工作，并严格按照工作流程进行工作。 为确保监测的准确可靠，首先对爆破点附近的监测对象进行详细准确的调查后，确定监测对象，然后在爆破前对监测系统进行检查、检测和标定，同时根据监测对象与爆破点相对位置关系，确定测点位置及布置方法，提前进入现场进行安置，根据爆破时间进行监测。 A 测点布置 根据设计要求，将爆破振动测点布置在所需监测的地表、建筑物结构支撑柱、隧道侧壁上。安装传感器时必须安装稳固，否则质点的速度监测数据将产生失真现象，一般采用石膏固定传感器效果较好。还应注意对传感器的保护，使其避免受到爆破碎石或其它物体的物理性损伤。另外必须注意传感器的方向性。 a、测点布置遵循的原则 最大振动断面发生的位置和方向监测； 爆破地震效应跟踪监测； 爆破地震波衰减规律监测。 b、测点的布置方法 按照上述原则和爆破地震的传播规律和以往的经验，隧道爆破振动监测点布置在隧道一侧底部，每次监测选择离爆破点最近的2个测点，每个测点布置垂直方向、水平方向和水平切向的传感器；地面建构筑物的测点布置在距爆破中心最近的建构筑物及其地表面，即靠近开挖隧道一侧（迎爆面）。 对于建构筑物测点选取基础上表面，若基础埋于土层下，则选择最近基础且坚实的散水作为测点。 B 监测 a、爆破振动速度监测系统 爆破振动速度测量系统一般由拾振器（或测振仪配合传感器）和记录器（包括计时器）两个部分组成。
