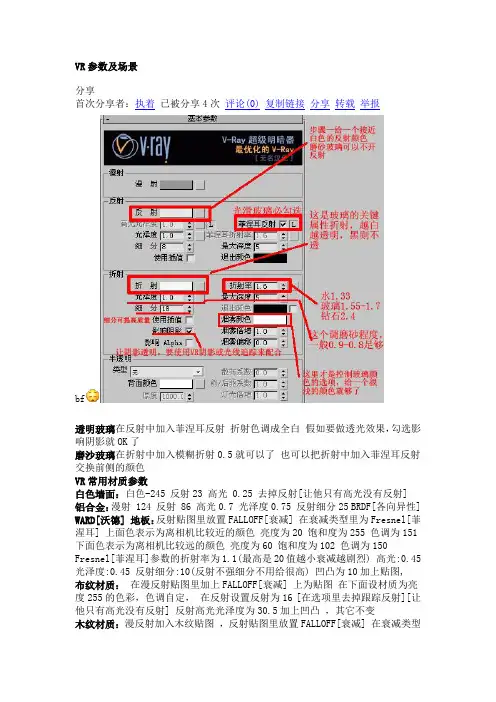

透明玻璃在反射中加入菲涅耳反射折射色调成全白假如要做透光效果，勾选影响阴影就OK了
磨沙玻璃在折射中加入模糊折射0.5就可以了也可以把折射中加入菲涅耳反射交换前侧的颜色
VR常用材质参数
白色墙面：白色-245 反射23 高光 0.25 去掉反射[让他只有高光没有反射]
铝合金：漫射 124 反射 86 高光0.7 光泽度0.75 反射细分25 BRDF[各向异性]
WARD[沃德] 地板：反射贴图里放置FALLOFF[衰减] 在衰减类型里为Fresnel[菲湦耳] 上面色表示为离相机比较近的颜色亮度为20 饱和度为255 色调为151 下面色表示为离相机比较远的颜色亮度为60 饱和度为102 色调为150
Fresnel[菲湦耳]参数的折射率为1.1(最高是20值越小衰减越剧烈) 高光:0.45 光泽度:0.45 反射细分:10(反射不强细分不用给很高) 凹凸为10加上贴图,
布纹材质：在漫反射贴图里加上FALLOFF[衰减] 上为贴图在下面设材质为亮度255的色彩，色调自定，在反射设置反射为16 [在选项里去掉跟踪反射][让他只有高光没有反射] 反射高光光泽度为30.5加上凹凸，其它不变
木纹材质：漫反射加入木纹贴图，反射贴图里放置FALLOFF[衰减] 在衰减类型里为Fresnel[菲湦耳] 上为近，亮度值为0 远处的亮度值为230 带点蓝色，衰减强度为1.6[默认] 反射高光光泽度为0.8[高光大小] 光泽度为0.85[模糊值] 细分高点给15 加入凹凸贴图，强度10左右亮光不锈钢材质漫反射为黑色[0]{增强对比} 反射为浅蓝色[亮度198 色调155 保和22]反射高光光泽度为0.8[高光大小] 光泽度为0.9[模糊值] 细分高点给15 要做拉丝效果就在凹凸内加入贴图，
亚光不锈钢材质：漫反射为黑色[0]{增强对比} 反射为浅蓝色[亮度205 色调154 保和16]反射高光光泽度为0.75[高光大小] 光泽度为0.83[模糊值] 细分高点给30 要做拉丝效果就在凹凸内加入贴图，
皮革材质：反射贴图里放置FALLOFF[衰减] 在衰减类型里为Fresnel[菲湦耳]两个材质全加上凹凸贴图上为近，亮度值为0 强度为5 远处的亮度值为29 强度为25，衰减强度为15 反射高光光泽度为0.67[高光大小] 光泽度为0.71[模糊值] 细分高点给20 凹凸内加入贴图[值在35左右]
漆材质：反射为浅蓝色[亮度15 反射高光光泽度为0.88[高光大小] 光泽度为
1[模糊值] 细分8 半透明材质折射为[亮度]50 光泽度为0.8[模糊值] 细分20 钩上影响阴影。反射为浅蓝色[亮度]11 反射高光光泽度为0.28[高光大小] 光泽度为1[模糊值] 细分8 去掉反射[让他只有高光没有反射]
白塑料材质：漫反射为白色[250] 反射185 勾选菲湦耳反射高光光泽度为
0.63[高光大小] 光泽度为0.5[模糊值] 细分15 然后在BRDF[各向异性]里设，各向异性为0.4 旋转为85
以上是一个小卧室的CAD施工图，上面的分别是我做的北立面和东立面施工图，下面的分别是我的平面图和吊顶图。效果图的制作完全是根据施工图的尺寸及比例完成的。这样做出来的图真实且有更强的说服力。这是一个非常典型的小空间效果表现，设计手法采用现代简约风格，简约但不简单。我很喜欢这间小卧室，第一次做教程算是尝试，就用他吧！
我建模采用的方法是“CAD图形导入法，个人觉得这个方法方便、快捷、实用，制图比例更准确
检索：1：白色墙面 2：铝合金 3: 地板 4: 布纹材质 5: 木纹材质 6: 亮光不锈钢 7: 哑光不锈钢 8: 拉丝不锈钢 9: 皮革材质 10: 漆材质 11: 半透明材质 12: 白塑料材质 13: 黑塑料材质 14: 布沙发材质 15: 灯罩材质 16: 地面材质 17: 水泥材质 18: 磨砂玻璃材质 19: 玻璃材质 20: 陶器材质 21: 马赛克材质 22: 镜子材质 23: 皮材质 24: 墙砖材质 25: 铜材质 26: 音响材质 27: 窗纱材质
1：白色墙面: 白色：漫射245 反射23 高光 0.25 去掉反射[让他只有高光没有反射] --------------------------------------- 2：铝合金: 漫射 124 反射 86 高光0.7 光泽度0.75 反射细分25 BRDF[各向异性] WARD[沃德] --------------------------------------- 3：地板: 在漫反射添加地板贴图，将模糊的默认参数1改为0.01 反射贴图里放置FALLOFF[衰减] 在衰减类型里为Fresnel[菲湦耳] 上面色表示为离相机比较近的颜色 亮度为20 饱和度为255 色调为151 下面色表示为离相机比较远的颜色 亮度为60 饱和度为102 色调为150 Fresnel[菲湦耳]参数的折射率为1.1(最高是20值越小衰减越剧烈) 高光:0.45 光泽度:0.45 反射细分:10(反射不强细分不用给很高) 凹凸为10加上贴图, --------------------------------------- 4：布纹材质： 在漫反射贴图里加上FALLOFF[衰减] 上为贴图在下面设材质为亮度255的色彩，色调自定， 在反射设置反射为16 [在选项里去掉跟踪反射][让他只有高光没有反射] 反射高光光泽度为30.5加上凹凸，其它不变 ---------------------------------------- 5：木纹材质 漫反射加入木纹贴图，模糊的默认参数1改为0.01，高光0.8 反射贴图里放置FALLOFF[衰减] 在衰减类型里为Fresnel[菲湦耳] 上为近，亮度值为0 远处的亮度值为230 带点蓝色，衰减强度为1.6[默认] 反射高光光泽度为0.8[高光大小] 光泽度为0.85[模糊值] 细分高点给15 加入凹凸贴图，强度10左右 ------------------------------------------ 6：亮光不锈钢材质 漫反射为黑色[0]{增强对比} 反射为浅蓝色[亮度185 色调158 保和15]反射高光光泽度为0.85[高光大小] 光泽度为0.95[模糊值] 细分高点给12 要做拉丝效果就在凹凸内加入贴图，最大深度 10 -----------------------------------------
VR材质参数设置 一、各种常用材质的调整 1、亮光木材：漫射：贴图反射：35灰高光：0.8 亚光木材：漫射：贴图反射：35灰高光：0.8 光泽（模糊）：0.85 2、镜面不锈钢：漫射：黑色反射：255灰 亚面不锈钢：漫射：黑色反射：200灰光泽（模糊）：0.8 拉丝不锈钢：漫射：黑色反射：衰减贴图（黑色部分贴图）光泽（模糊）：0.8 3、陶器：漫射：白色反射：255 菲涅耳 4、亚面石材：漫射：贴图反射：100灰高光：0.5 光泽（模糊）：0.85 凹凸贴图 5、抛光砖：漫射：平铺贴图反射：255 高光：0.8 光泽（模糊）：0.98 菲涅耳要贴图坐标 普通地砖：漫射：平铺贴图反射：255 高光：0.8 光泽（模糊）：0.9 菲涅耳6、木地板：漫射：平铺贴图反射：70 贴图6x60 光泽（模糊）：0.9 凹凸贴图 7、清玻璃：漫射：灰色反射：255 折射255 折射率1.5 磨砂玻璃：漫射：灰色反射：255 高光：0.8 光泽（模糊）：0.9 折射255 光泽（模糊）：0.9 光折射率1.5 8、普通布料: 漫射：贴图凹凸贴图 绒布: 漫射：衰减贴图置换给贴图降低置换参数要贴图坐标 毛发地毯：先建一个平面 1500*2000 然后给澡啵 40 Z 140 然后给个VR毛发9、皮革：漫射：贴图反射：50 高光：0.6 光泽（模糊）：0.8 凹凸贴图贴图坐标 10、水材质：漫射：黑色反射：255 衰减菲*耳打勾折射：255 折射率1.33 烟雾颜色浅青色厌恶倍增 0.01 凹凸贴图：澡波 350 凹凸 20 11、纱窗：漫射：颜色白色折射：灰白贴图折射率1 接收GI：2 草图阶段设置 1、全局开关面板：关闭3D默认的灯光，关闭“反射/折射”和“光滑效果” 2、图像采样器：“固定比率”，值为1。 3、关闭“抗锯齿过滤器”。 4、发光贴图：预设[非常低]，模型细分30，插补采样10 5、灯光缓冲：细分100
3D+VR+灯光渲染器参数设置 一、建模方法与注意事项 1、四方体空间或多边型空间，先用CAD画出平面，吊顶图，立面图。 进入3D，导出CAD，将CAD图绝对坐标设为：0，0，0用直线绘制线条,然后挤出室内高度，将体转为可编辑多边形。然后在此几何体上进行以面为主开门，开窗等， 2、顶有花式就以顶的面推出造型，再将下部做出地坪， 3、关键的容量忽视的： A、不管怎样开门......做吊顶......都要把几个分出的面当着一个整体空间，不要随地左右移动.否则会造成漏光。 B、由于开洞......会在面上产生多余的线尽量不要删除,会造成墙面不平有折光和漏光.如室内空间模型能做好,就完成了建模工程了。 二、室内渲染表现与出图流程 1、测试阶段 2、出图阶段 三、Vr ay渲染器的设定与参数解释 1、打开渲染器F10或 2、调用方法。 3、公共参数设定 宽度、高度设定为1，不勾选渲染帧窗口。 4、帧绶冲区
勾选启用内置帧绶冲区，不勾选从MAX获分辨率。 5、全局开关(在设置时对场景中全部对像起作用) ①置换：指置换命令是否使用。 ②灯光：指是否使用场景是的灯光。 ③默认灯光：指场景中默认的两个灯光，使用时必须开闭。 ④隐藏灯光：场景中被隐藏的灯光是否使用。 ⑤阴影：指灯光是否产生的阴影。 ⑥全局光：一般使用。 ⑦不渲染最终的图像：指在渲染完成后是否显示最终的结果。 ⑧反射/折射：指场景的材质是否有反射/折射效果。 ⑨最大深度：指反射/折射的次数。 ⑩覆盖材质：用一种材质替换场景中所有材质。一般用于渲染灯光时使用。 ⑾光滑效果：材质显示的最好效果。 6、图像采样(控制渲染后图像的锯齿效果) ①类型： Ⅰ、固定：是一种最简单的采样器，对于每一个像素使用一个固定的样本。 Ⅱ、自适应准蒙特卡洛：根据每个像素和它相邻像素的亮度异产生不同数量的样本。对于有大量微小细节是首选。最小细分：定义每个像素使用的样本的最小数量，一般为1。最大细分：定义每个像素使用的样本的最大数量。 Ⅲ、自适细分：如果场景中细节比较少是最好的选择，细节多效果不好，渲染速度慢。 ②抗锯齿过滤器： Ⅰ、Are a：Ⅱ、Catm u ll-Rom：Ⅲ、Mitc he ll-Ne tra va li： 7、间接照明(灯光的间接光线的效果)
VR材质参数 乳胶漆：漫射：颜色反射：23 高光：0.25 铝合金：漫射：124~220 反射：150~250高光：0.9光泽度：0.95射细分：16 白塑料材质：漫反：白色[250] 反射：160~180 勾选菲湦耳高光0.65 光泽度0.85 透明塑料材质：漫色：颜色勾选菲湦耳折射：180左右高光：0.5 光泽度：0.9 烟雾颜色：颜色 蓝玻：漫射：蓝色反射：255 勾菲涅耳折射：120~200 木纹：漫射：颜色或图贴反射：衰减 亮光木材：漫射：贴图反射：35灰高光：0.8 亚光木材：漫射：贴图反射：35灰高光：0.8 光泽（模糊）：0.85 镜面不锈钢：漫射：黑色反射：170~220灰 亚面不锈钢：漫射：黑色反射：200灰光泽（模糊）：0.8 拉丝不锈钢：漫射：黑色反射：衰减贴图（黑色部分贴图）光泽（模糊）：0.8 陶器：漫射：颜色反射：衰减高光：0.7~0.9 反射：可有可无 亚面石材：漫射：贴图反射：100灰高光：0.5 光泽（模糊）：0.85 凹凸贴图 抛光砖：漫射：平铺贴图反射：255 高光：0.8 光泽（模糊）：0.98 菲涅耳 普通地砖：漫射：平铺贴图反射：255 高光：0.8 光泽（模糊）：0.9 菲涅耳 木地板：漫射：平铺贴图反射：70 光泽（模糊）：0.9 凹凸贴图 清玻璃：漫射：灰色反射：255 折射255 折射率1.5
磨砂玻璃：漫射：灰色反射：255 高光：0.8 光泽：0.9 折射255 光泽：0.9 光折射率1.5 普通布料: 漫射：贴图凹凸贴图 绒布: 漫射：衰减贴图置换贴图 皮革：漫射：贴图反射：50 高光：0.6 光泽：0.8 凹凸贴图 水材质：漫射：白色反射：255 折射：255 折射率1.33 烟雾颜色浅青色凹凸贴图：澡波 11、纱窗：漫射：颜色折射：灰白贴图折射率1 接收GI：2 12,灰镜：漫射22 反射49 高光0.82 光泽0.99 最大深度4
VR太阳光的参数 VR太阳光的参数 VRAY阳光使用方法 说一下重点参数和常用数值 turbidity (混浊度) 指空气中的清洁度数值越大阳光就越暖. 一般情况下.白天正午的时候数值为3到5 下午的时候为6到9 傍晚的时候可以到15.最值为20, 要记住.阳光的冷暖也和自身和地面的角度有关 越垂直越冷,角度越小越暖. 第二个参数 ozone{臭氧}一般对阳光没有太多影响,对VR的天光有影响,一般不调. 第三个最主要.就是强度intensity multplier 一般时候和第一个参数有关 第一个参数越大阳光就越暖也就越暗,就要加大这个参数.一般的进时候.为0.0 3到0.1 要反复试. size multplier 是指太阳的大小,太阳越大也就是这个参数越大就越会产生远处虚影效果. 一般的时候这个参数为3到6,这个参数与下面的参数有关 就是shadow subdivs(阴影细分).size multplier 值越大shadow subdivs的值就要越大.因为 当物体边有阴影虚影的时候.细分也就越大,不然就会有很多噪点. 一般的时候数值为6到15 shadow bias是阴影偏移.这个参数和MAX的灯的原理是一样的. 最后一个photon emit radius 是对VRsun本身大小控制的对光没有影响.不用
管了. R 0 总结以上的分析 turbidity (混浊度)和intensity multplier(强度) 要相互调,因为它们相互影响. size multplier (太阳的大小)和shadow subdivs(阴影细分)要相互调 还有一点最主要的就是 上面的经验值和解释只针对MAX相机 对于VR相机来说就不灵了.
3DVR材质参数参考表 1、白色墙体 a、在漫反射通道中给灰度值为255 b、在反射通道中给灰度值30 光泽度为0.24 度为112 c、 2、木地板 d、 e、 光泽度为0.85 0.8520 f、 g、30 2 3、木纹 a b 光泽度为0.85 设光泽度为0.8512 c d30 2 4、镜面石材(特点;) a b、灰度值为400.919 5、揉面石材(特点:) a、漫反射通道 b、反射灰度为400.8525. 6、凹凸表面石材(特点:) a b、反射灰度为4019. c、凹凸设置为15 7、瓷质材质(特点:) a、漫反射通道灰度值为250 b0.85 射光泽度0.9515 最大深度为10BRDF0.570c、凹凸设置为15 漫反射贴图相关联。
8、玻璃 A、清玻璃 a、漫反射通道灰度值为0(纯黑色) b、反射通道灰度值给到255 设置为18 c、折射光泽度设置灰度值为2528 1.6255, 倍增设置为1 注意勾选影响阴影 B、有色玻璃 a、漫反射通道灰度值为0(纯黑色) b、反射通道灰度值给到255 设置为18 c、折射光泽度设置灰度值为2528 1.6 色,0.2 这合里要注意勾选影响阴影 C、磨砂玻璃 方法一 a、漫反射通道灰度值为0(纯黑色) b、反射通道灰度值给到2550.80.9 8 c、折射光泽度设置灰度值为2520.98 1.6 阴影 方法二 a、漫反射通道灰度值为0(纯黑色) b、反射通道灰度值给到2550.80.9 8 c、折射光泽度设置灰度值为2528 1.6 选影响阴影 d20~30 5. 9、普通布料()。 a 色调自定(一般为补色) b、反射通道灰度值给到160.318 c10~30的凹凸。 d、到选项中去取消反射跟踪。 10、地毯 a 色调自定(一般为补色) b、反射通道灰度值给到160.318 c10~30的凹凸。 d、到选项中去取消反射跟踪。 11、丝 a
[Duck渲染教程]《vray for sketchup渲染教程①--渲染参数设定篇》【个人原创！针对建筑城规的同学们！更新中...欢迎交流！】
前言 本人写此教程目的在于交流，大神看到有什么不对的希望指正，我只是尽自己能力为大家提供点帮助，本教程针对学习建筑和城市规划专业的同学而写，由于一般大一大二的建筑学同学已经具备一定的sketchup建模能力，而且sketchup上手非常容易，在这里我就不多说了（咳咳，本人不擅长su的建模，只习惯使用max），所以教程侧重于渲染（rendering）和后期（post-processing）。 建筑&规划对于设计表现的要求并不高，不需要做到商业化效果图的水准，只需较为准确的表现建筑的视觉效果和空间关系。看到有些同学人人或空间上转发的一些CG教程，内容分散，对于我们来说没有针对性，或是存在一些较大的误区，对于部分基础较差的同学来说学习压力略大。本人学习CG技术已经有将近四年之久，就凭我个人的经验来说，学习建筑可视化（说白了就是做效果图）需要的是系统性的学习，而不是分散地学习知识点，这样对于理解和提升学习效率来说都是很有帮助的，毕竟这对于好多人来说是一个陌生的领域，学习需要有系统有逻辑、循序渐进。 本教程将涵盖v-ray渲染参数面板重要参数的讲解与设定方法，建筑常用材质的设定方法和参数的含义，案例的讲解和photoshop的简单后期方法，往后还会推出进阶教程，讲授高级技法，包括贴图绘制和全景制作等。 一.vray基本参数设定
1.vray 工具栏 首先介绍一下工具栏。下图便是vray for sketchup的工具栏，如果打开sketch up的时候没有该工具栏，请勾选sketchup菜单栏的“视图”→“工具栏”→“vray f or sketchup”。 从左开始第一个按钮“M”是vray材质编辑器，用于编辑以及预览场景中对象的材质。 第二个是vray的参数面板，用于调试渲染的环境、间接光等参数，往后会展开说明。其中标记的项是一般需要调整的项，其它一般可以保持默认。
太阳光的颜色是由浊度值的高低来控制的.浊度越低.太阳光就越偏向冷色调.反之则偏向暖色调.(默认值是3的那个) 如果你想调出冷一点的太阳光.可以把值调为2.你说打出来的是黄色的光.那肯定是浊度值偏大了.调小一点就好! vr太阳光参数 浊度--------可以调0-20之间的数值，代表清晨到傍晚时候的太阳。10代表正午的太阳，我一般做效果图调10-12之间。 臭氧------可以不管他 强度倍增器-------光的强度，0.015左右就行 阴影细分------越大越影子柔和 阴影偏移------0.2 影子偏移，数值越大，区域阴影的效果越明显，也就是越模糊。数值越小，阴影边缘越硬 一下重点参数和常用数值 turbidity (混浊度) 指空气中的清洁度数值越大阳光就越暖. 一般情况下.白天正午的时候数值为3到5 下午的时候为6到9 傍晚的时候可以到15.最值为20, 要记住.阳光的冷暖也和自身和地面的角度有关. 越垂直越冷,角度越小越暖. 第二个参数 ozone{臭氧}一般对阳光没有太多影响,对VR的天光有影响,一般不调. 第三个最主要.就是强度intensity multplier 一般时候和第一个参数有关 第一个参数越大阳光就越暖也就越暗,就要加大这个参数.一般的进时候.为0.03到0.1 要反复试. size multplier 是指太阳的大小,太阳越大也就是这个参数越大就越会产生远处虚影效果. 一般的时候这个参数为3到6,这个参数与下面的参数有关 就是shadow subdivs(阴影细分).size multplier 值越大shadow subdivs的值就要越大.因为 当物体边有阴影虚影的时候.细分也就越大,不然就会有很多噪点. 一般的时候数值为6到15 shadow bias是阴影偏移.这个参数和MAX的灯的原理是一样的. 最后一个photon emit radius 是对VRsun本身大小控制的对光没有影响.不用管了.
室内常用的VR 材质参数 白墙 漫射白：250 高光光泽度：0.25 反射：23 （选项：跟踪反射X ） 地砖（抛光砖） 漫射：贴图修改贴图面板坐标-模糊度为0.01 反射：贴衰减-衰减类型Fresnel 高光光泽度0.85 光泽度0.95 地砖（亚光砖） 漫射：贴图修改贴图面板坐标-模糊度为0.01 反射：贴衰减-衰减类型Fresnel 黑 白-改成120-150 高光光泽：0.7-0.75 光泽：0.9 饰面板 漫射：贴图 反射：贴衰减-衰减类型Fresnel 黑 白-改成200 高光光泽：0.75 光泽：0.9 乳胶漆 漫射：240 反射：40-50 高光光泽：0.78 光泽：0.85 （选项：跟踪反射X ） 金漆 漫射（231，198，99）反射（235，208，126） 高光光泽：默认光泽度：0.9 BRDF：沃德 金箔 漫射贴图反射：160 高光光泽度：0.78 光泽度：0.89 BRDF：沃德 饰口金属 漫射：自调（196，168，81）反射（234，202，117） 光泽：0.92 红酒 漫射：（81.0.0）反射：255 光泽度：0.9 非捏反射OK 折射：140 折射率：1.3 因雾颜色 146.0.0 影响那两个OK BRDF：多面 电视黑色屏幕 漫射：11 反射：69 高光光泽：0.89 光泽：0.93 折射：154 框 漫射：20 反射：29 高光光泽：0.4 光泽：0.46 黑玻 漫射：69 反射：87 高光：0.88 光泽：0.91 面板白漆 漫射：255 反射20以内高光：0.85 光泽：0.92 （选项：跟踪反射X ）
金属（不锈钢） 漫射：（180-200）反射：180-120 高光0.9 光泽0.92-0.95 （有色金属反射为80）塑料 漫射：250 反射：185 非捏反射OK 高光：0.63 光泽：0.5 艺术玻璃（不透明） 漫射：贴图反射：25 高光：0.85 光泽：0.95-1 清波（透明） 漫射：自调反射40-50 高光：0.85 光泽：0.95 折射：‘245 光泽：0.95 影响两个 布艺 漫射：贴衰减黑NOMR 贴图衰减类型：Fresnel 白NOMR 复制贴图 凹凸：复制贴图 水晶 漫射：242.255.252 反射：贴衰减黑：34 Fresnel 白：26 高光光泽：0.84 折射：230 折射率2.4 光泽：0.96 两个影响 反光灯罩 漫射：14.6.12 反射47 高光0.8 光泽：0.98 折射率：1.514 影响两个BRDF：反射 砂帘 漫射：自调反射：默认 折射：贴衰减-衰减类型-垂直/平行 混合曲线 折射率;1.01 影响两个 水 漫射：188.201.255 194.205.255 反射：25-30 高光+光泽默认 折射：245 折射率1.333 光泽1.0 凹凸贴图：澡波（VR材质）澡波参数大小：1000-800 涂料 漫射：贴图反射23 高光：0.3 跟踪反射X 凹凸：贴图（贴漫射的材质）凹凸值：30-40 VR置换 前提材质必须有凸出感，凹凸贴无彩色图 切角长方体倒角2.5-VR标准材质（与布艺一样操作）-选择切角长方体-选择修改面板器，找VR置换模式-把凹凸无彩色的图复制到-通用参数--3D----数量：30
Vray参数设置详解 注：红色标注部分为控制图像噪点的选项，方框标注部分为参数调整范围。灰色标注部分为注意事项和知识点。 一、Indirect illumination(间接照明)标签栏 （一）Indirect illumination（GI）间接照明 打开间接照明（GI），选择首次反弹和二次反弹的引擎，一般效果图， Ambient Occlusion，简称AO，中文叫环境光散射、环境光吸收、环境光遮蔽，如Maya中的Bake AO似乎就一直是译成“烘焙环境吸收贴图。 （二）Irradiance map（光照贴图) 卷展栏设置
参数设置： 注：比较省事的办法是选择常用预设，测试时，选择very low(非常低) ,出图时选择medium（中等）即可。 detail enhancement（细节增强）： 知识点：细节增强算法为场景中的细节而设计。由于Irradiance Map自身的分辨率限制，在渲染过程中会虚化图像，致使产生杂点和闪烁。Detail enhancement是一种通过高精度的Brute-force采样方式的计算的方式。这个和ambient occlusion（OCC）的计算方式类似，但是更加精确，而且会将光线弹射也一起计算。 Scale：这个属性定义了半径的单位。 Screen :半径是以像素计算的 World :半径是以世界单位来计算的 （三）light cache(灯光缓存) Sample size可控制图像中噪点的多少）
二、 V-RAY标签栏 （一）frame buffer帧缓存 1、enable built-in frame buffer(创建内置帧缓存窗口) 关闭common公共参数标签栏下max默认帧缓存窗口Rendered frame window,打开frame buffer下的enable built-in frame buffer(创建内置帧缓存窗口)。 2、Render to memory frame:把图像渲染到内存中 以便渲染完毕后进行观察，但也可以不选这一项，而是直接把渲染的图像存储为一个文件(v-ray raw image file) 3、show last VFB:显示最近一次渲染的图像。 4、out resolution:输出分辨率 Get resolution from max：使用max系统的分辨率。 常用技巧：无论是否取消了max帧缓存的显示，但是在内存中还是进行了max 内置帧缓存图像的储存，所以，为了最大程度节省内存，一般情况下，要把common 公共参数下的max公用设置分辨率的宽、高值设最小值1，并在frame buffer 卷展栏下设置图像分辨率。 5、split render channels分离渲染通道 Save separate render channels:保存为单独是渲染通道。 （二）image sampler/Antialiasing(图像采样器/抗锯齿)
vray渲染参数解释 V-RAY:Authorizaion:卷展栏授权信息 About Vray：卷展栏VR注册信息， VR版本V-ray：frame Buffer：帧缓存器 Enable built-in frame buffer：使用内置帧缓存（勾选的话，将启用Vr帧缓存进行渲染，max的真缓存就不起作用了。为了减少占用内存，要把max原来的真缓存设为1*1，然后取消Render Window渲染帧窗口的勾） Render to memory frame buffer：渲染到帧缓存存储器、（指创建VR的帧换，并用它来存储信息，如取消勾选，渲染过程和结果都看不到任何图像，建议勾选） Get resolution from max：从Max中获得分辨率（勾选的话，分辨率将在max里设置，不勾选则从以下分辨率进行选择或手动输入分辨率。需要注意的是，手动输入分辨率的话，必须把max的帧缓存分辨率设为1*1 达到节省内存的目的。） Render to V-Ray rawimage file:渲染为VR自身的图形文件（点击Browse浏览可指定后缀名为*.vring的路径.可用max自带的File-view image file打开VR自身的特有文件）Generate preview：创建预览（当不勾选render to memory frame buffer时，勾选此项创建渲染过程的预览。但预览图不能缩放，质量也不是那么理想） Save Separate render channdls：保存渲染通道（可以在渲染完保存为RGB的图像，也级以上古最终渲染的结果。同时，还可以保存为ALPHA通道的图像） V-ray：Global switches：全局开关 Geometry：几何体
常用V ray材质经典参数 1．亮光油漆木纹 (1)漫射：木纹贴图 (2)反射：衰减—Fresnel *无漆原木只需复制贴图到凹凸即可 2．哑光油漆木纹 在亮光的基础上，衰减贴图里提高折射率为2.5（此值越高衰减越弱，反射越明显）,降低反射光泽度为0.85,BRDF改为沃德（高光扩散范围最大） 3．不锈钢 (1)漫射纯黑 (2)反射100 *砂面不锈钢降低光泽度为0.85，细分提高至25 4．陶瓷 (1)漫射纯白 (2)反射衰减—Fresnel—折射率1.8（使反射更明显）—高光光泽度0.9 *亚克力降低光泽度为0.9 5.透明玻璃 (1)反射纯白，漫射不变—菲涅尔反射 (2)折射纯白—影响阴影，影响Alpha（影响阴影可以投射出透明阴影，影响Alpha方便后 期处理外景） *有色彩的玻璃修改烟雾颜色，烟雾倍增改变颜色强度 6.磨砂玻璃 在透明玻璃基础上，贴图—凹凸15—噪波—大小6 7.大面积水 (1).漫射纯黑 (2)反射衰减—Fresnel—菲涅尔反射 (3)折射纯白—折射率1.33——烟雾0.1—0.01 (4)凹凸贴图20——噪波——燥波参数——大小值修改波浪 8.无花纹布料 (1)漫射布纹贴图——继续在贴图的基础上添加垂直/平行衰减贴图——“将旧材质保存为 子材质”(此时混合曲线可调节纹理部分和反光部分区域大小) (2)设置凹凸贴图，值为100，点击贴图改变为理想贴图大小——将模糊值改为0.3（目的是 减弱贴图抗锯齿，是凹凸纹路更清晰） *有花纹布料只需在此基础上将漫射贴图改为花纹贴图即可 9.毛毯 (1)漫射衰减—垂直/平行—设置黑色色块来决定材质对象的基本颜色，白色色块决定决定 反光处的颜色 (2)设置合适的凹凸步纹，值为7（可设置合适的平铺） 10.皮革 (1)漫射选皮革贴图或选择喜欢的颜色 (2)反射50，高光0.6光泽度0.8 (3)贴图凹凸100(可设置合适的平铺) 11.透明窗纱 (1)漫射输出
Vraysun(vray太阳光)参数设置 vray sun(vray太阳光)参数设置!!! 以下重点参数和常用数值 turbidity (混浊度) 指空气中的清洁度数值越大阳光就越暖. 一般情况下.白天正午的时候数值为3到5 下午的时候为6到9 傍晚的时候可以到15.最值为20, 要记住.阳光的冷暖也和自身和地面的角度有关. 越垂直越冷,角度越小越暖. 第二个参数 ozone{臭氧}一般对阳光没有太多影响,对VR的天光有影响,一般不调. 第三个最主要.就是强度intensity multplier 一般时候和第一个参数有关 第一个参数越大阳光就越暖也就越暗,就要加大这个参数.一般的进时候.为0.03到0.1 要反复试.
size multplier 是指太阳的大小,太阳越大也就是这个参数越大就越会产生远处虚影效果. 一般的时候这个参数为3到6,这个参数与下面的参数有关 就是shadow subdivs(阴影细分).size multplier 值越大shadow subdivs的值就要越大.因为 当物体边有阴影虚影的时候.细分也就越大,不然就会有很多噪点. 一般的时候数值为6到15 shadow bias是阴影偏移.这个参数和MAX的灯的原理是一样的. 最后一个photon emit radius 是对VRsun本身大小控制的对光没有影响.不用管了. 以上丝路教育的总结分析： turbidity (混浊度)和intensity multplier(强度) 要相互调,因为它们相互影响. size multplier (太阳的大小)和shadow subdivs(阴影细分)要相互调 还有一点最主要的就是 上面的经验值和解释只针对MAX相机 对于VR相机来说就不灵了.
Vray常用材质在3dmax的调节参数 前半部分是文字教程后半部分是图文教程 （一）、木质类材质 木地板1（印象）：漫反射：木地板材质，反射：木地板的黑白贴图黑调偏暗，高光光泽度：0.78 ，反射光泽度:0.85，细分：15 ，凹凸：60%木地板的黑白贴图黑调偏亮。 木地板2（印象）：（漫反射）：木地板材质，反射：衰减，高光光泽度：0.9，反光光泽度：0.7，凹凸：10%木地板材质。 木纹3亮面清漆木材（黑石）：漫反射：木纹贴图，反射；49，高光光泽度-0.84，反射光泽度：1。 2、木地板哑面实木-黑石：漫反射：木纹贴图,模糊值0.01，反射：34，高光光泽度：0.87，反射光泽度：0.82，凹凸：11，与漫反射贴图相关联，模糊值0.85 2、木纹（EV）：漫反射：木纹贴图材质，反射：30-50高光光泽度：锁定，反射光泽度：0.7-0.8。 3、木材（EV）：漫反射：木纹贴图材质，反射：40，高光光泽度：0.65，反射光泽度：0.7-0.8，凹凸：25%木纹贴图材质 （二）、石材类： 1、镜面石材：表面较光滑，有反射，高光较小-黑石：漫反射：石材纹理贴图，反射：40 高光光泽度：0.9反射光泽度：1，细分：9
2、柔面表面较光滑，有模糊，高光较小-黑石）：漫反射：石材纹理贴图，反射：40，高光光泽度：锁定，反射光泽度：0.85 ，细分25 3、凹凸面表面较光滑，有凹凸，高光较小：漫反射：石材纹理贴图，反射：40，高光光泽度：锁定，反射光泽度：1，细分9，（凹凸：15%同漫反射贴图相关联 4、漫反射：石材纹理贴图，反射：40，高光光泽度：锁定，反射光泽度：0.85，凹凸：15%同漫反射贴图相关联 5、瓷质材质-印象：表面光涌带有反射，有很亮的高光：漫反射：瓷质贴图（白瓷250）反射：衰减（也可直接设为133，要打开菲涅尔，也有只给40左右），高光光泽度：0.85， 反射光泽度：0.95（反射给40只改这里为0.85），细分：15，最大深度：10，BRDF-WARD （如果不用衰减可以改为PONG），各向异性：0.5，旋转值为70，环境：OUTPUT，输出量为3.0。 5、瓷质材质-EV：表面光涌带有反射，有很亮的高光：漫反射：白250，反射：35，高光光泽度：锁定，反射光泽度：0.8-0.9，细分：15 （三）、玻璃： 1、玻璃-印象：漫反射：黑0，反射：255 勾选菲涅尔反射，高光光泽度：锁定，反射光泽度：1，细分：8，折射光泽度：252，细分：8，折射率：1.6 ，雾颜色：252，雾倍增：0.8，注意勾选影响阴影，窗户用要勾选影响ALPH。 2、玻璃-EV：漫反射：黑0，反射：衰减，高光光泽度：锁定，反射光泽度、平
vr材质参数设置 一、各种常用材质的调整 1、亮光木材：漫射：贴图反射：35灰高光：0.8 亚光木材：漫射：贴图反射：35灰高光：0.8 光泽（模糊）：0.85 2、镜面不锈钢：漫射：黑色反射：255灰 亚面不锈钢：漫射：黑色反射：200灰光泽（模糊）：0.8 拉丝不锈钢：漫射：黑色反射：衰减贴图（黑色部分贴图）光泽（模糊）：0.8 3、陶器：漫射：白色反射：255 菲涅耳 4、亚面石材：漫射：贴图反射：100灰高光：0.5 光泽（模糊）：0.85 凹凸贴图 5、抛光砖：漫射：平铺贴图反射：255 高光：0.8 光泽（模糊）：0.98 菲涅耳要贴图坐标 普通地砖：漫射：平铺贴图反射：255 高光：0.8 光泽（模糊）：0.9 菲涅耳 6、木地板：漫射：平铺贴图反射：70 贴图6x60 光泽（模糊）：0.9 凹凸贴图 7、清玻璃：漫射：灰色反射：255 折射255 折射率1.5 磨砂玻璃：漫射：灰色反射：255 高光：0.8 光泽（模糊）：0.9 折射255 光泽（模糊）：0.9 光折射率1.5 8、普通布料: 漫射：贴图凹凸贴图 绒布: 漫射：衰减贴图置换给贴图降低置换参数要贴图坐标 毛发地毯：先建一个平面 1500*2000 然后给澡啵 40 Z 140 然后给个VR毛发 9、皮革：漫射：贴图反射：50 高光：0.6 光泽（模糊）：0.8 凹凸贴图贴图坐标 10、水材质：漫射：黑色反射：255 衰减菲*耳打勾折射：255 折射率1.33 烟雾颜色浅青色厌恶倍增 0.01 凹凸贴图：澡波 350 凹凸 20 11、纱窗：漫射：颜色白色折射：灰白贴图折射率1 接收GI：2 草图设置 1、全局开关面板：关闭3D默认的灯光，关闭“反射/折射”和“光滑效果” 2、图像采样器：“固定比率”，值为1。 3、关闭“抗锯齿过滤器”。 4、发光贴图：预设[非常低]，模型细分30，插补采样10 5、灯光缓冲：细分100 6、 RQMC采样器：适应数量0.95 噪波阈值：0.5 最小采样值8 全局细分倍增器：0.1 7、灯光和材质的细分值都降低5—8 出图阶段设置 1、全局开关面板：打开“反射/折射”和“光滑效果” 2、图像采样器：“自适应准蒙特卡洛”。 3、打开“抗锯齿过滤器”，选择“Mitchell-Netravali” 4、发光贴图：预设[中]，模型细分50，插补采样30 5、-灯光缓冲：细分1200 6、RQMC采样器：适应数量0.8 噪波阈值：0.005 最小采样15 全局细分倍增器：2 7、灯光和材质的细分值可增加20—50 白色墙面: 白色-245 反射23 高光 0.25 去掉反射[让他只有高光没有反射 铝合金: 漫射 124 反射 86 高光0.7 光泽度0.75 反射细分25 BRDF[各向异性] WARD[沃德] 地板:
-3DMAX V-ray 测试渲染/出图渲染参数设置明细VR基项帖缓存测试VR基项帖缓存出图 全局开关测试全局开关出图 .
图像采样器测试图像采样器测试 环境测试环境出图
颜色映射测试颜色映射出图 间接照明测试间接照明出图
发光贴图测试间接照明出图 灯光缓存测试灯光缓存出图
V-ray采样器测试V-ray采样器出图 VR基项 V-ray贴缓存 启用内置帖缓存ma 输出分辨率测试：800*600 出图：A4：1280*960 A3：1600*1200 V-ray全局开关 灯光：缺省灯光关掉 V-ray图像采样器（抗锯齿） 图像采样器测试：类型：固定出图：类型：自适应细分 抗锯齿过滤器测试：开启：区域出图：开启：Catmull-Rom V-ray环境 全局照明环境（天光）覆盖测试/出图开倍增器2.0
VR间接照明 V-ray间接照明（全局照明）开启 首次反弹：倍增 1.0 发光贴图 二次反弹：倍增 1.0 灯光缓存 V-ray发光贴图 内建预设：测试当前预设：非常低选项：显示计算过程显示直接照明 出图当前预设：中/高/非常高选项：显示计算过程显示直接照明 基本参数：测试半球细分：25 插值采样：10 出图半球细分：60 插值采样：45 V-ray灯光缓存 计算参数：测试细分：100 显示计算状态出图细分：1800 显示计算状态 VR设置 V-rayDMC采样器 测试自适应数量：0.9 噪波阀值0.1 最少采样：5 全局细分倍增器：1.0 出图自适应数量：0.75 噪波阀值0.005 最少采样：18 全局细分倍增器：1.5 V-ray系统 光线投射参数： 测试/出图最大BSP树深度：60 动态内存极限:3000 默认几何体：动态 灯光 黄光：255 214 149 蓝光：118 163 255 石膏线材质： 漫射240，反射40，高光度0.35，反射细分20，关掉跟踪反射 灯光细分40以上，灯光缓存1500以上，发光贴图中以上 抗锯齿用自自适应准蒙特卡罗+Catmull-Rom 让VR渲染的欧式石膏线变得更清晰。现在我们需要在漫反射后面的通道加一个VR污垢的程序贴图半径后面的值10改变成1.0，然后再改变衰减的值为1.5
室外建筑表现3Dmax和vray常用材质参数设置 一．木纹材质调整方法： 1．木纹材质的肌理调整： A．使用过度色通道贴图后加入凹凸通道贴图，使木纹有凹凸感，肌理更明显凹凸通道强度通常为30% B．材质球的高光强度（specular level:）通常为43%高光面积（glossiness）为28~40%之间。亚光油漆面的高光强度可以低点，高光面积可以高点。C．木纹的纹路调整可在过度色通道贴图下的U，V，W，坐标中的W中调整。D．自发光的调整为5%可以因灯光的强弱来调整这个数值。光强则强光弱则弱。E．木纹的纹理的大小可在使用物体中用UVWmap 来调整纹理面积的大小，以材质的实际面积大小来定坐标大小，可适当的夸张。 F．在特殊的情况下还可以加入光线追踪来体现油漆的光泽度。通常在5~8%的强度。 2．木纹材质的贴图选择： A．木纹的贴图过度色通道使用的材质图片要纹理清晰。 B．材质图片的光感要均匀。无光差的变化为最好。 C．材质图片的纹理要为无缝处理后的图片，如不是无缝处理的看图片的纹理变化（上下左右）不大为佳。 3．木纹材质的使用注意点： A．常用的几种木纹的光泽是有差异的，在使用材质球做材质的时候我们就要
注意。深色的木纹材质如黑胡桃、黑橡木等纹路的色差大，纹理清晰。浅色的木材如榉木、桦木、沙木等材质色浅纹路不清晰，带有隐纹， 二．玻璃材质的调整方法： 1．玻璃材质的特性： A．玻璃材质是一种透明的实体，在3D中表现的方法有很多手法。通常是调整材质球的不透明度和材质球的颜色。玻璃分为蓝玻，绿玻，白玻（清玻），和茶色玻璃等。每种玻璃都有它不同的透明度和反光度，厚度的不同也影响了玻璃的透明度和反光度。 B．自然光，灯光也对玻璃的透明度和反光度有影响。玻璃的背景对玻璃的反光影响的强度很大，一个深色的背景可以使玻璃看上象一面镜子，在做图时就要注意这一点。 C．玻璃是有厚度的，玻璃的边由于折射的原理是不很通明，所以玻璃的边缘比玻璃本身色深，我们在3D中可以用面贴图，来体现。 2．玻璃材质在3D中的体现方法： A．玻璃材质透明度一般在60~80之间。 B．颜色一定要深，暗， C．在Extended parameters中我们要调整第一行第一个参数，一般为50~75之间。 D．玻璃材质还有一定的反光度，我们就要加入光线追踪。8%~10%在通道Reftection中加入光线追踪的效果。 E玻璃的效果要通过灯光的影响才能达到理想的效果。
3DMAXVR参数设置调整 一、Vray的简介： VRay主要用于渲染一些特殊的效果，如次表面散射、光迹追踪、焦散、全局照明等。可用于建筑设计、灯光设计、展示设计、动画渲染等多个领域 VRay渲染器有Basic Package 和Advanced Package两种包装形式。Basic Package具有适当的功能和较低的价格，适合学生和业余艺术家使用。Advanced Package 包含有几种特殊功能，适用于专业人员使用。 以下是Vray的作品欣赏 二、Vray的工作流程 1创建或者打开一个场景 2指定VRay渲染器 3设置材质 4把渲染器选项卡设置成测试阶段的参数： ①把图像采样器改为“固定模式“，把抗锯齿系数调低，并关闭材质反射、折射和默认灯。 ②勾选GI，将“首次反射”调整为lrradiance map模式（发光贴图模式） 调整min rate(最小采样)和max rate(最大采样)为-6，-5， 同时“二次反射”调整为QMC[准蒙特卡洛算法]或light cache[灯光缓冲模式]，降低细分。5根据场景布置相应的灯光。 ①开始布光时，从天光开始，然后逐步增加灯光，大体顺序为：天光----阳光----人工装饰光----补光。 ②如环境明暗灯光不理想，可适当调整天光强度或提高暴光方式中的dark multiplier (变暗倍增值)，至直合适为止。 ③打开反射、折射调整主要材质
6根据实际的情况再次调整场景的灯光和材质 7渲染并保存光子文件 ①设置保存光子文件 ②调整lrradiance map(光贴图模式)，min rate（最小采样）和max rate(最大采样)为-5，-1或-5，-2或更高，同时把[准蒙特卡洛算法] 或[灯光缓冲模式] 的细分值调高，正式跑小图，保存光子文件。 8 正式渲染 1）调高抗鉅尺级别， 2）设置出图的尺寸， 3）调用光子文件渲染出大图 第二课：VRay常用材质的调整 一、VRayMtl材质 VRayMtl（VRay材质）是VRay渲染系统的专用材质。使用这个材质能在场景中得到更好的和正确的照明(能量分布), 更快的渲染, 更方便控制的反射和折射参数。在VRayMtl里你能够应用不同的纹理贴图, 更好的控制反射和折射，添加bump （凹凸贴图）和displacement（位移贴图）,促使直接GI(direct GI)计算, 对于材质的着色方式可以选择BRDF（毕奥定向反射分配函数）。详细参数如下: Basic parameters(基本参数) Diffuse （漫射）- 材质的漫反射颜色。你能够在纹理贴图部分（texture maps） 的漫反射贴图通道凹槽里使用一个贴图替换这个倍增器的值。 Reflec t（反射）- 一个反射倍增器（通过颜色来控制反射，折射的值）。你能够在纹理贴图部分（texture maps）的反射贴图通道凹槽里使用一个贴图替换这个倍增器的值。 Glossiness（光泽度）- 这个值表示材质的光泽度大小。值为0.0 意味着得到非常模糊的反射效果。值为1.0，将关掉光泽度(VRay将产生非常明显的完全反射)。注意:打开光泽度（glossiness）将增加渲染时间。 Subdivs（细分）-控制光线的数量，作出有光泽的反射估算。当光泽度（Glossiness）值为1.0时，这个细分值会失去作用(VRay不会发射光线去估算光泽度)。 Fresnel reflection（菲涅尔反射）- 当这个选项给打开时，反射将具有真实世界的玻璃反射。这意味着当角度在光线和表面法线之间角度值接近0度时，反射将衰减(当光线几乎平行于表面时，反射可见性最大。当光线垂直于表面时几乎没反射发生。 Max depth（最大深度）-光线跟踪贴图的最大深度。光线跟踪更大的深度时贴图将返回黑色（左边的黑块）。Use interpolation（使用插值）-当勾选该选项时，VRay能够使用一种类似发光贴图的缓存方式来加速模
