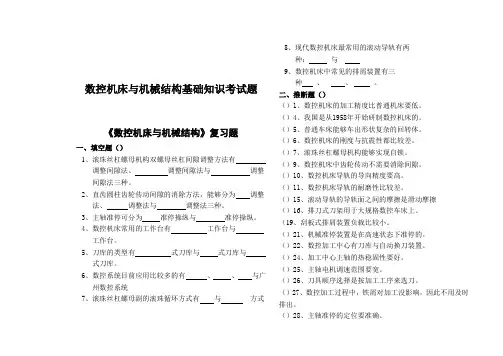

《数控机床与机械结构》复习题
一、填空题（）
1、滚珠丝杠螺母机构双螺母丝杠间隙调整方法有
调整间隙法、调整间隙法和调整间隙法三种。
2、直齿圆柱齿轮传动间隙的消除方法，可以分为调整
法、调整法和调整法三种。
3、主轴准停可分为准停控制和准停控制。
4、数控机床常用的工作台有工作台和
工作台。
5、刀库的类型有式刀库和式刀库和
式刀库。
6、数控系统目前应用比较多的有、、和广
州数控系统
7、滚珠丝杠螺母副的滚珠循环方式有和方式
8、现代数控机床最常用的滚动导轨有两
种：和
9、数控机床中常见的排屑装置有三
种、、。
二、判断题（）
（）1、数控机床的加工精度比普通机床要低。
（）4、我国是从1958年开始研制数控机床的。
（）5、普通车床可以车出形状复杂的回转体。
（）6、数控机床的刚度和抗震性都比较差。
（）7、滚珠丝杠螺母机构可以实现自锁。
（）9、数控机床中齿轮传动不需要消除间隙。
（）10、数控机床导轨的导向精度要高。
（）11、数控机床导轨的耐磨性比较差。
（）15、滚动导轨的导轨面之间的摩擦是滑动摩擦
（）16、排刀式刀架用于大规格数控车床上。
（19、刮板式排屑装置负载比较小。
（）21、机械准停装置是在高速状态下准停的。
（）22、数控加工中心有刀库和自动换刀装置。
（）24、加工中心主轴的热稳定性要好。
（）25、主轴电机调速范围要宽。
（）26、刀具顺序选择是按加工工序来选刀。
（）27、数控加工过程中，铁屑对加工没影响，所以不用及时排出。
（）28、主轴准停的定位要准确。
（）30、使用了自动换刀系统以后加工效率可以明显提高
（）CIMS是指计算机集成制造系统，FMS是指柔性制造系统。
（）1．半闭环、闭环数控机床带有检测反馈装置。
（）2．数控机床的反向间隙可用补偿来消除，因此对加工无明显影响。
（）3．直线型检测元件有感应同步器、光栅、磁栅、激光干涉仪。
（）4．数控机床工作时，数控装置发出的控制信号可直接驱动各轴的伺服电机。
（）5．目前数控机床只有数控铣、数控磨、数控车、电加工等几种。
（）6．旋转型检测元件有旋转变压器、脉冲编码器、测速发电机。
（7．数控机床的高科技含量，可使操作简单，可以不制订操作规程。
（）8．开环进给伺服系统的数控机床，其定位精度主要取决于伺服驱动元件和机床传动机构精度、刚度和动态特性。
（）9．按数控系统操作面板上的RESET键后就能消除报警信息。
（）10．数控机床中MDI是机床诊断智能化的英文缩写。
（）11．切削用量中，影响切削温度最大的因素是切削速度。
（）12．数控车床传动系统的进给运动有纵向进给运动和横向进给运动。
（）13．数控机床的位移检测装置主要有直线型和旋转型。
（）14．数控机床配备的固定循环功能主要用于孔加工。
（）15．数控机床为了避免运动件运动时出现爬行现象，可以通过减少运动件的摩擦来实现。
（）16．数控机床加工过程中不能根据需要改变主轴速度和进给速度。
（）17．车床主轴编码器的作用是防止切削螺纹时乱扣。
（）18．在开环和半闭环数控机床上，定位精度主要取决于进给丝杠的精度。
（）19．数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。
（）20．数控机床是在普通机床的基础上将普通电气装置更换成CNC装置。
二、选择题
（）1、下列对于排刀式刀架说法错误的是
A、主要用于大规模的数控车床
B、提高了生产效率
C、要有良好的刚度
D、要有良好的强度
（）2、下列对于排屑装置说法错误的是
A、可以提高效率
B、是手动排屑
C、将铁屑排出机床之外
D、尽可能靠近切削部位
（）3、数控铣床一般不用于加工
A 平面
B 孔 C.沟槽 D.螺纹
（）5、下列对于准停装置说法错误的是
A、用于定位
B、是自动换刀必需的
C、机械准停在高速情况下准停
D、电气准停在高速情况下准停
（）6、下列哪项不是数控车床的特点
A、精度高
B、效率低
C、高柔性
D、高可靠性
（）7、下列哪项不是数控车床主传动系统特点
A、调速的范围要合适
B、热变形比较大
C、旋转精度要高
D、耐磨性好好
（）8. 第一台数控机床是哪个国家研制的
A.美国 B．德国 C.日本D. 中国
（）10.下列哪种导轨用于尺寸受限制的数控机床。
A.滚珠导轨
B.滚柱导轨
C.直线滚动导轨
D.滚针导轨
（）11、CK7815是
A、数控钻床
B、数控铣床
C、加工中心
D、数控车床
（）12、下列伺服系统哪类测量的是角度
A、开环伺服系统
B、半闭环伺服
系统
C、闭环伺服系统
D、混合环伺服
系统（）13、伺服系统精度最高。
A、开环
B、半闭环
C、闭环
D、都一样
（）14、下列哪项属于机床大件
A、床身
B、监控装置
C、反馈装置
D、测量转载
（）15、关于数控车床说法错误的是
A、效率比普通车床高
B、柔性比普通
机床好
C、工艺能力比普通车床差
D、可靠性比普通车床好
（）16、下列对于回转工作台说法错误的是
A、分度工作台能实现圆周进给
B、
分度工作台能实现分度
C、鼠牙式分度工作台分度精度高
D、
定位销式靠定位销分度
（）17、数控机床英文简称是
A、NC
B、CNC
C、FMS
D、FMC
（）18、下列关于滚柱导轨说法正确的是
A、承载能力小
B、适用于载荷
较大机床
C、刚度很差
D、结构紧凑（）19、数控钻床属于机床。
A、点位控制
B、轮廓控制
C、直线控制
D、复合控制
（）20、数控车床工件的旋转属于
A、横向进给运动
B、纵向进给运动
C、主运动
D、合成切削运动（）21、对于加工中心说法错误的是
A、带有刀库
B、带有自动换刀装置
C、能完成多道工序
D、加工范围单一
（）22、立式加工中心主轴
A、水平布置
B、竖直布置
C、斜向布置
D、任意布置
（）23、卧式加工中心主轴
A、水平布置
B、竖直布置
C、斜向布置
D、任意布置
（）24、下列哪个不是加工中心主轴动力学参数
A、回转精度
B、刚度
C、抗震性
D、热稳定性
（）25、下列哪项不是数控机床特点
A、精度高
B、效率高
C、工作环境差
D、自动化一、选择题（请将正确答案的序号填写在题中的括号中，每题2分，满分40分）
1．数控机床加工依赖于各种（。
（A）位置数据（B）模拟量信息
（C）准备功能（D）数字化信息
2．数控机床的驱动执行部分是（B）。
（A）控制介质与阅读装置（B）伺服系统（C）数控装置（D）机床本体
3．数控机床的核心是（）。
（A）数控系统（B）伺服系统
（C）反馈系统（D）传动系统
4．数控机床指的是）。
（A）装有PLC(可编程序逻辑控制器)的专用机床（B）带有坐标轴位置显示的机床
（C）装备了CNC系统的机床（D）加工中心
5．数控机床与普通机床的主机最大不同是数控机床的主机采用（）。
（A）数控装置（B）滚动导轨（C）滚珠丝杠（D）PLC控制
6．数控系统所规定的最小设定单位就是（、）。
（A）数控机床的运动精度（B）机床的加工精度
（C）脉冲当量（D）数控机床的传动精度
7．（、）是一种旋转式测量元件，通常装在被检测轴上，随被检测轴一起转动。可将被测轴的角位移转换成增量脉冲形式或绝对式的代码形式。
（A）旋转变压器（B）编码器（C）圆光
栅（D）测速发电机
8．（、）是指数控机床工作台等移动部件在确定的终点所达到的实际位置精度，即移动部件实际位置与理论位置之间的误
差。
（A）定位精度（B）重复定位精度（C）加工精度（D）分度精度
9．数控机床的位置精度主要指标有（、
）。
（A）定位精度和重复定位精度（B）分辨率和脉冲当量
（C）主轴回转精
度（C）几何精度10．在开环系统中，以下因素中的（、不会影响重复定位精度。（A）.丝杠副的配合间隙（B）.丝杠副的接触变形
（C）轴承游隙变
化（D）各摩擦副中摩擦力的变化
11．按国家标准“数字控制机床位置精度的评定方法”
（GB10931-89）规定，数控坐标轴定位精度的评定项目有三项，（、）不是标准中所规定的。
（A）坐标轴的原点复归精度（B）轴线的定位精度
（C）轴线的反向差值（D）轴线的重复定位精度
12．数控机床切削精度检验（、），对机床几何精度和定位精度的一项综合检验。
（A）又称静态精度检验，是在切削加工条件下
（B）又称动态精度检验，是在空载条件下
（C）又称动态精度检验，是在切削加工条件下
（D）又称静态精度检验，是在空载条件下13．开环控制系统用于（、）数控机床上。
（A）经济型（B）中档（C）精密
（D）高档
14．数控机床加工零件时是由、）来控制的。
（A）伺服系统（B）数控系统（C）操作
者（D）质检员
15．数控机床的标准坐标系是以（、）来确定的。
（A）右手直角笛卡尔坐标系（B）绝对坐标
系（C）相对坐标系（D）绝对坐标系16．编程及操作人员对数控机床的性能、规格、刀具系统、（、）、工件的装夹都应非常熟悉才能编出好的程序。
（A）自动换刀方式（B）机床的操作（C）切削规范（D）测量方法
17．影响数控加工切屑形状的切削用量三要素中（、影响最大。
（A）切削速度（B）进给量（C）刀具（D）电机功率
18．数控机床上有一个机械原点，该点到机床坐标零点在进给坐标轴方向上的距离可以在机床出厂时设定。该点称（、）。（A）工件零点（B）机床零点（C）坐标零点（D）机床参考点
19．液压系统中的压力的大小取决于（、）。
（A）外力（B）调压阀（C）液压
泵（D）液压油
20．液压回路主要由能源部分、控制部分和（、）部分构成。
（A）换向（B）执行机构（C）调
压（D）流量
1、数控机床的旋转轴之一的B轴是绕（、）直线轴旋转的轴。
A）X轴 B）Y轴 C）Z轴 D）W轴2、按照机床运动的控制轨迹分类，加工中心属于（、）。A）点位控制 B）直线控制 C）轮廓控制 D）远程控制
3、数控机床由四个基本部分组成：数控装置、伺服机构、机床机械部分和（、）。
A）数控程序 B）数控介质 C）辅助装置 D）可编程控制器4、数控机床中把脉冲信号转换成机床移动部件运动的部分称为（、）。
A) 控制介质 B）数控装置 C）伺服系统 D）机床本体
5、脉冲当量是数控机床数控轴位移量的最小设定单位，脉冲
当量的取值越小，插补精度（、）。
A）越高 B）越低 C）与其无关 D）不受影响
8、编制数控程序时，调换刀具、工件夹紧和松夹等属于（、），应编入程序。A）工艺参数 B）运动轨迹和方向 C）辅助动作 D）技术要求
9、只要求终止位置精确定位，而不考虑运行过程途径的，称为（、）。
A）点位系统 B）简易系统 C）直线数控系统
11、齿盘定位或鼠牙盘定位分度工作台，其定位精度一般可达（、）。
A）±3’ B）±3” C）±0.3”
12、伺服系统中常用的位置检测元件是（、）。
A）测速发电机 B)光电盘 C）步进电动机 D）光栅尺
三、简答题（满分20分）
四、简述题（）
4、简述滚珠丝杠螺母副的特点
简答数控机床主传动系统中主轴的传动方式有哪些？
简答数控机床主轴轴承的润滑方式有哪些？
为什么说中小型立式加工中心刀库容量一般配14——30把刀
就可以了？
数控车床四方刀架自动换刀时的四个动作是什么？
简述数控机床的特点
简述数控机床机械结构的特点
简述减少机床热变形的措施有哪些？
简述提高机床刚度的措施有哪些？
数控机床主轴轴承的配置型式有哪些？各有何优缺点？
滚珠丝杠螺母副在机床上的支承方式有哪几种？
简答数控机床的组成。
按加工路线分数控机床分为哪几类？
数控机床按控制方式分可以分为哪几类？请简述它们的区别。
