SEBS橡胶作为医疗器械材料成企业争夺目标
?相对于天然橡胶、普通合成橡胶、热塑性弹性体橡胶SBS来说，SEBS在业界有“橡胶黄金”的美誉，是一种高端合成橡胶。
????SEBS是SBS的加氢产物，由于性能优异，可广泛运用于生产高档汽车、医疗器械材料、玩具、电线电缆等领域，目前主要从国外进口。
??? 有关专家表示，我国企业应加快对高附加值合成橡胶的研发和生产，缓解供应矛盾，争夺市场话语权。????据介绍，美国食品医药管理局认为SEBS材料无毒，不会对人体组织产生过敏、变异及排斥反应，具有气密性好、耐温、耐老化性能，能使用高温蒸煮和紫外线直接消毒，因此可作为医疗器械的基础材料，如外科手术套、手术衣、输液管、止血带、血液分离器、胶塞等。
???? 因此，SEBS橡胶成为国际知名企业争夺的目标。
热塑性橡胶SEBS的介绍
热塑性橡胶SEBS具有优异的耐老化性能，既具有可塑性，又具有高弹性，无需硫化即可加工使用，边角料可重使用，广泛用于生产高档弹性体、塑料改性、胶粘剂、润滑油增粘剂、电线电缆的填充料和护套料等。
一、产品特性

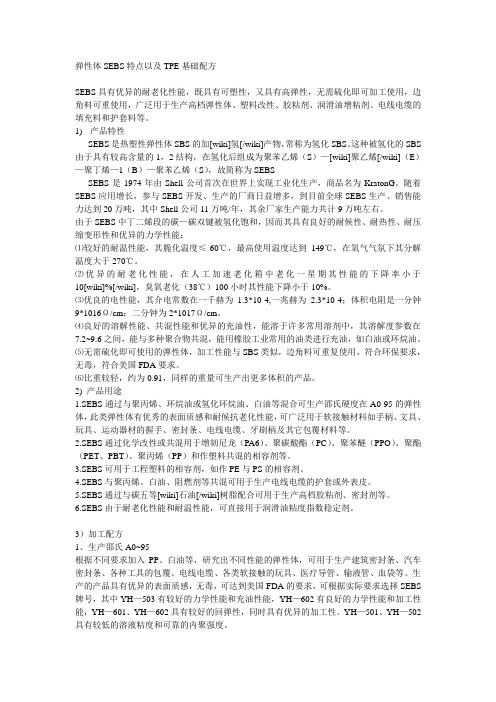

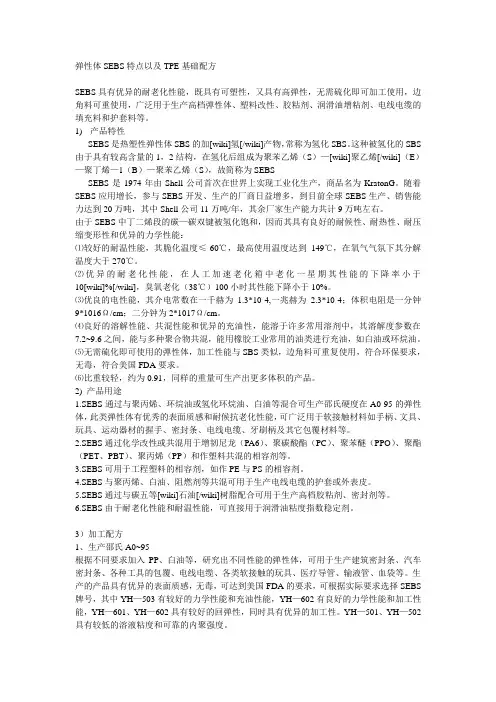

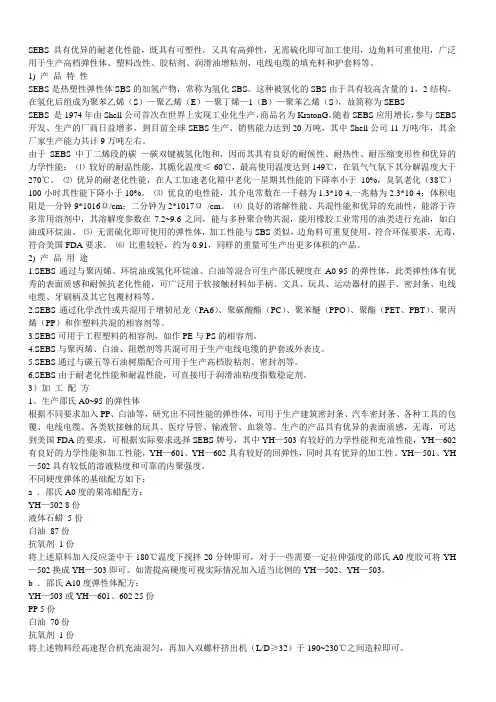

SEBS是热塑性弹性体SBS的加氢产物，常称为氢化SBS。这种被氢化的SBS由于具有较高含量的1，2结构，在氢化后组成为聚苯乙烯（S）—聚乙烯（E）—聚丁烯—1（B）—聚苯乙烯（S），故简称为SEBS。
SEBS是1974年由Shell公司首次在世界上实现工业化生产，商品名为Kraton G。随着SEBS应用增长，参与SEBS开发、生产的厂商日益增多，到目前全球SEBS生产、销售能力达到20万吨，其中Shell公司11万吨/年，其余厂家生产能力共计9万吨左右。
由于SEBS中丁二烯段的碳—碳双键被氢化饱和，因而其具有良好的耐候性、耐热性、耐压缩变形性和优异的力学性能：⑴较好的耐温性能，其脆化温度≤-60℃，最高使用温度达到149℃，在氧气气氛下其分解温度大于270℃。⑵优异的耐老化性能，在人工加速老化箱中老化一星期其性能的下降率小于10%，臭氧老化（38℃）100小时其性能下降小于10%。⑶优良的电性能，其介电常数在一千赫为1.3×10-4,
一兆赫为2.3×10-4；体积电阻是一分钟9×1016Ω/cm；二分钟为2×1017Ω/cm。⑷良好的溶解性能、共混性能和优异的充油性，能溶于许多常用溶剂中，其溶解度参数在7.2～9.6之间，能与多种聚合物共混，能用橡胶工业常用的油类进行充油，如白油或环烷油。⑸无需硫化即可使用的弹性体，加工性能与SBS 类似，边角料可重复使用，符合环保要求，无毒，符合美国FDA要求。⑹比重较轻，约为0.91，同样的重量可生产出更多体积的产品。
二、产品用途
1.SEBS通过与聚丙烯、环烷油或氢化环烷油、白油等混合可生产邵氏硬度在A0～95的弹性体，此类弹性体有优秀的表面质感和耐候抗老化性能，可广泛用于软接触材料如手柄、文具、玩具、运动器材的握手、密封条、电线电缆、牙刷柄及其它包覆材料等。
2.SEBS通过化学改性或共混用于增韧尼龙（PA6）、聚碳酸酯（PC）、聚苯醚（PPO）、聚酯（PET、PBT）、聚丙烯（PP）和作塑料共混的相容剂等。
3.SEBS可用于工程塑料的相容剂，如作PE与PS的相容剂。
4.SEBS与聚丙烯、白油、阻燃剂等共混可用于生产电线电缆的护套或外表皮。
5.SEBS通过与碳五等石油树脂配合可用于生产高档胶粘剂、密封剂等。
6.SEBS由于耐老化性能和耐温性能，可直接用于润滑油粘度指数稳定剂。
三、加工配方
1、生产邵氏A0～95的弹性体
根据不同要求加入PP、白油等，研究出不同性能的弹性体，可用于生产建筑密封条、汽车密封条、各种工具的包覆、电线电缆、各类软接触的玩具、医疗导管、输液管、血袋等。生产的产品具有优异的表面质感，无毒，可达到美国FDA的要求，可根据实际要求选择SEBS牌号，其中YH—503有较好的力学性能和充油性能，YH—602有良好的力学性能和加工性能，YH—601、YH—602具有较好的回弹性，同时具有优异的加工性。YH—501、YH—502具有较低的溶液粘度和可靠的内聚强度。
不同硬度弹体的基础配方如下：
a.邵氏A0度的果冻蜡配方：
YH—502：8份，液体石蜡：5份，白油：87份，抗氧剂：1份
将上述原料加入反应釜中于180℃温度下搅拌20分钟即可，对于一些需要一定拉伸强度的邵氏A0
度胶可将YH—502换成YH—503即可。如需提高硬度可视实际情况加入适当比例的YH—502、YH—503。
b.邵氏A10度弹性体配方：
YH—503或YH—601、602：25份，PP：5份，白油：70份：抗氧剂1份
将上述物料经高速捏合机充油混匀，再加入双螺杆挤出机（L/D≥32）于190～230℃之间造粒即可。
c.邵氏A20度弹性体：
YH—602：50份，白油：50份
此配方弹性、扯断强度、拉伸强度大，回弹性好，尤其是压缩变形低，适用于抗震弹性材料。
d.邵氏A55度弹性体：
YH—602：500份，PP：100份，抗氧剂：1份，白油350份
此配方特点透明、变形小，可用于医用管材。
e.邵氏A65度弹性体：
YH—601：350份，PP：200份，白油：450份，抗氧剂：1%
此配方回弹性好，100%定伸3.0MPa，拉伸强度9.2 MPa，伸长率>500%，可用于密封条。
f.邵氏A75度弹性体：
YH—503：350份，PP：250份，白油：500份
此配方弹性体300%定伸5.2MPa、伸长率470%，可用于包覆材料。
以上配方可根据用户实际需要加入0～20份钙粉以降低成本。
2、胶粘剂
SEBS适用于生产耐热性好、耐高温的热熔压敏胶，这种胶耐臭氧和耐紫外光性能好。
SEBS可制造高剥离标签、胶粘带、低剥离标签、耐寒标签、冷藏标签等。SEBS胶具有以下特点：粘度低且稳定，高充油量（低成本），对表面张力小的材料（如聚烯烃）具有较好的粘接性能。
此外，SEBS在胶粘剂和密封剂领域应用还具有以下的优点：
⑴加工易操作，边角料可再利用，不要求硫化，可热熔；易与许多添加剂混合均匀；可溶于常规溶剂中，溶解速度快；固含量较高；
⑵高强力、高弹性、低温弹性较好、耐酸碱，可配制成符合要求性能的产品。具体应用如下：
a.用于粉末模塑的胶粘剂，基础配方如下：
SEBS：100份，ACPE—6：25份，增粘树脂：10份，季戊四醇酯：5.0份，UV吸收剂：0.3份，颜料：3.0份
经捏合、造粒、辗压成粉料，此粘合剂易于熔融，与聚氨酯类制成的层压材料具有较高的粘接性。
b.热稳定压敏胶粘剂：
SBS：25份，部分氢化SBS(水解率17%)：50份，全部氢化SBS：25份，增粘剂：300份，三线油：100份
经混合制得耐温的热熔胶粘剂。
3、汽车配件
近年来，汽车向轻便、舒适的方向发展，美国等发达国家已将SEBS大量用于汽车制造工业，如仪表板、方向盘保护层、密封件、通风散热管等，它在这方面的应用与聚氨酯和聚烯烃热塑性弹性体相比较，在性能和总生产成本方面占有优势，颇具竞争力。具体应用举例如下：
a.丙烯聚合物复合材料，用于汽车内部材料，具有良好的耐热性和抗冲性，基础配方如下：
乙烯—丙烯共聚物：60%，聚丙烯：30%，SEBS：10%
b.振动吸收材料，适用于假肢、单车、汽车手柄等，基础配方如下：
油：80%，SEBS：20%
经捏合，再混以SBS，经160℃硫化40分钟，制得震动吸收材料。
4、包覆材料
用作表面保护膜，具有良好的外观和防污性，基础配方如下：
低密度聚乙烯：500份，SEBS：100份，增粘剂：10份，1010：0.5份
5、塑料改性
SEBS具有较好的耐湿、耐老化性能，加工简便，可用于PP、PBT、PC的增韧。通过接枝马来酸酐可用于增韧PA和粘接ABS，此外SEBS与PS、PE、PP等组成的复合材料，用于食品包装膜、包装壶等，这种材料具有无毒、质感好、耐紫外光、杀菌等特点。
6、道路标志涂料
用SEBS与增粘树脂、颜料、非苯溶剂等混合可生产具有优异耐老化性能的道路涂料，涂料膜的内聚强度适中、柔软、附着力强。
7、润滑油增粘剂、油凝胶或果冻蜡
将SEBS加入润滑油中可以稳定润滑油的粘度，长时间的剪切、高温下性能不变；将SEBS或SEPS 与大量的白油或其它油配合制成果冻蜡。
四、加工方法
SEBS共混物可以采用注射、挤出及吹塑等热塑性加工方法制造各种物件。SEBS与SBS在产品结构方面有所不同，在加工温度也略有不同。在加工温度方面，SBS加工温度一般在150～200℃之间，而SEBS一般在190～260℃之间；SBS加工时，要求剪切速率较低，而SEBS加工时要求剪切速率较高；注塑成型时，SBS一般采用适中的剪切速率，挤出成型一般采用低压缩比的螺杆，而SEBS加工时，宜采用高注塑率和高压缩比的螺杆。
橡胶专业知识介绍 橡胶是具有高弹性的高分子化合物。并且具有优异的疲劳强度，很高的耐磨性，电绝缘性，致密以及耐腐蚀、耐溶剂、耐高温、耐低温等特殊性能。因此成为重要的工业材料。橡胶按制取来源与方法，可分为天然橡胶与合成橡胶两大类。 天然橡胶(NR) 天然橡胶具有优异的综合物理机械性能，天然橡胶在常温下具有很好的弹性，回弹性可以达到50%～85%以上。纯胶硫化胶的拉伸性能可以达到17～ 25MPa，经过炭黑补强后，可达到25～35MPa，撕裂强度可达到95kN/m。天然橡胶还具有很好的耐屈挠疲劳性能，耐磨性耐寒性较好，具有良好的气密性，防水性，电绝缘性和绝热性。也是一种较好的绝缘材料。 天然橡胶不耐环已烷、汽油、苯等介质，不溶于机型的丙酮、乙醇等，不溶于水，耐10%的氢氟酸，20%的盐酸，30%的硫酸，50%的氢氧化钠，不耐浓强酸，氧化性和强的高锰酸钾、重铬酸钾。 天然橡胶主要应用于轮胎、胶带，胶管，电线电缆和多数橡胶制品，是应用最广的橡胶。 合成橡胶 合成橡胶是指工业上由低分子化合物（称为单体）通过聚合的方法而制得的橡胶，与天然橡胶相比，来源较广，某些合成橡胶具有天然橡胶不具备的性能。按用途合成橡胶可分为：通用合成橡胶和特种合成橡胶，按分子结构可分为：丁苯橡胶、顺丁橡胶、氯丁橡胶、丁腈橡胶，乙丙橡胶，丁基橡胶、氟橡胶、硅橡胶、聚氨酯橡胶、聚硫橡胶、丙烯酸酯橡胶、氯醚橡胶、氯磺化聚乙烯橡胶、氯化聚乙烯橡胶等。 丁苯橡胶 丁苯橡胶的性能 物理机械性能：耐磨性好，透气性好，绝缘性好。弹性耐寒性耐撕裂性差，耐屈挠龟裂性差。耐油性和耐非极性溶剂性差。 顺丁橡胶 顺丁橡胶的弹性是目前橡胶中最好的，有极好的耐寒性，耐低温性能是通用橡胶中耐低温性能最好的一种。耐磨性特别好，非常适用于耐磨的橡胶制品，但抗湿滑性能差，拉伸强度、撕裂强度较低。抗裂口展开性差。 氯丁橡胶 氯丁橡胶具有良好的综合物理机械性能，还具有耐热、耐臭氧、耐天候老化、耐腐蚀、耐燃、耐油、粘合性好等特殊性能，所以它是一种能够满足高性能要求，用途极为广泛的橡胶材料，被称为“多功能橡胶”。 氯丁橡胶可以用来制造轮胎胎侧，耐热输送带，耐油及耐化学腐蚀的胶管，容器衬里，垫圈，胶辊，胶板，汽车和拖拉机配件，门窗密封条，橡胶水坝，建筑防水材料及阻燃橡胶制品，胶粘剂等。
第一部分：橡胶基本常识 橡胶是通过提取橡胶树、橡胶草等植物的胶乳，加工后制成的具有弹性、绝缘性、不透水和空气的材料。高弹性的高分子化合物。分为天然橡胶与合成橡胶二种。天然橡胶是从橡胶树、橡胶草等植物中提取胶质后加工制成；合成橡胶则由各种单体经聚合反应而得。橡胶制品广泛应用于工业或生活各方面。橡胶按原料分为天然橡胶和合成橡胶。按形态分为块状生胶、乳胶、液体橡胶和粉末橡胶。乳胶为橡胶的胶体状水分散体；液体橡胶为橡胶的低聚物，未硫化前一般为粘稠的液体；粉末橡胶是将乳胶加工成粉末状，以利配料和加工制作。20世纪60年代开发的热塑性橡胶，无需化学硫化，而采用热塑性塑料的加工方法成形。橡胶按使用又分为通用型和特种型两类。是绝缘体，不容易导电，但如果沾水或不同的温度的话，有可能变成导体。导电是关于物质内部分子或离子的电子的传导容易情况。 一、橡胶制品的用途，不同橡胶制品的优缺点介绍 1、天然橡胶 NR (Natural Rubber) 由橡胶树采集胶乳制成,是异戊二烯的聚合物.具有很好的耐磨性、很高的弹性、扯断强度及伸长率。在空气中易老化,遇热变粘,在矿物油或汽油中易膨胀和溶解,耐碱但不耐强酸。优点：弹性好，耐酸碱。缺点：不耐候，不耐油(可耐植物油) 是制作胶带、胶管、胶鞋的
原料，并适用于制作减震零件、在汽车刹车油、乙醇等带氢氧根的液体中使用的制品。 2、丁苯胶 SBR (Styrene Butadiene Copolymer) 丁二烯与苯乙烯之共聚合物，与天然胶比较，品质均匀，异物少，具有更好耐磨性及耐老化性，但机械强度则较弱，可与天然胶掺合使用。优点:低成本的非抗油性材质,良好的抗水性,硬度70 以下具良好弹力,高硬度时具较差的压缩性。缺点：不建议使用强酸、臭氧、油类、油酯和脂肪及大部份的碳氢化合物之中。广泛用于轮胎业、鞋业、布业及输送带行业等。 3、丁基橡胶 IIR (Butyl Rubber) 为异丁烯与少量异戊二烯聚合而成,因甲基的立体障碍分子的运动比其他聚合物少,故气体透过性较少,对热、日光、臭氧之抵抗性大,电器绝缘性佳；对极性容剂抵抗大,一般使用温度范围为-54-110 ℃。优点：对大部份一般气体具不渗透性,对阳光及臭气具良好的抵抗性可暴露于动物或植物油或是可气化的化学物中。缺点：不建议与石油溶剂，胶煤油和芳氢同时使用用于汽车轮胎的内胎、皮包、橡胶膏纸、窗框橡胶、蒸汽软管、耐热输送带等。4、氢化丁晴胶 HNBR (Hydrogenate Nitrile) 氢化丁晴胶为丁晴胶中经由氢化后去除部份双链，经氢化后其耐温性、耐候性比一般丁晴橡胶提高很多，耐油性与一般丁晴胶相近。一般使用温度范围为 -25~150 ℃。优点：较丁晴胶拥有较佳的抗磨性，具
橡胶基本知识 橡胶，同塑料、纤维并称为三大合成材料，是唯一具有高度伸缩性与极好弹性的高分子材料。橡胶的最大特征首先是弹性模量非常小，而伸长率很高。其次是它具有相当好的耐透气性以及耐各种化学介质和电绝缘的性能。某些特种合成橡胶更具备良好的耐油性及耐温性，能抵抗脂肪油、润滑油、液压油、燃料油以及溶剂油的溶胀；耐寒可低到－60℃至－80℃，耐热可高到＋180℃至＋350℃。橡胶还耐各种曲挠、弯曲变形，因为滞后损失小。橡胶的第三个特征在于它能与多种材料进行并用、共混、复合，由此进行改性，以得到良好的综合性能。 橡胶的这些基本性能，是它成为工业上极好的减震、密封、屈挠、耐磨、防腐、绝缘以及粘接等材料。 第一章橡胶的种类、特性和用途 在全世界，橡胶（包括塑料改性的弹性体）的种类已超过100种。如果按牌号估算，实际上已超过1000种。 一：橡胶的分类 1．按原材料来源与方法 橡胶可分为天然橡胶和合成橡胶两大类。其中天然橡胶的消耗量占1／3，合成橡胶的消耗量占2／3。 2．按橡胶的外观形态 橡胶可分为固态橡胶（又称干胶）、乳状橡胶（简称乳胶）、液体橡胶和粉末橡胶四大类。
3．根据橡胶的性能和用途 除天然橡胶外，合成橡胶可分为通用合成橡胶、半通用合成橡胶、专用合成橡胶和特种合成橡胶。 4．根据橡胶的物理形态 橡胶可分为硬胶和软胶，生胶和混炼胶等。 根据橡胶种类及交联形式，在工业使用上，橡胶又可按如下分类。 一类按耐热及耐油等功能分为：普通橡胶、耐热橡胶、耐油橡胶以及耐天候老化橡胶、耐特种化学介质橡胶等。 另一类按橡胶的软硬程度划分为：一般橡胶、硬橡胶、半硬质胶、硬质胶、微孔胶、海绵胶、泡沫橡胶等。具体分类方法见表一 表一橡胶的分类
?橡胶基础知识30题 ?来源：橡胶人才网添加时间：2010-07-13浏览次数：35次进入论坛交流 ? （一）什么是橡胶老化？在表面上有哪此表现？ 答：橡胶及其制品在加工，贮存和使用过程中，由于受内外因素的综合作用而引起橡胶物理化学性质和机械性能的逐步变坏，最后丧失使用价值，这种变化叫做橡胶老化。 表面上表现为龟裂、发粘、硬化、软化、粉化、变色、长霉等。 （二）影响橡胶老化的因素有哪些？ 答：引起橡胶老化的因素有： a）氧、氧在橡胶中同橡胶分子发生游离基链锁反应，分子链发生断裂或过度交联，引起橡胶性能的改变。氧化作用是橡胶老化的重要原因之一。 B臭氧、臭氧的化学活性比氧高得多，破坏性更大，它同样是使分子链发生断裂，但臭氧对橡胶的作用情况随橡胶变形与否而不同。当作用于变形的橡胶（主要是不饱和橡胶）时，出现与应力作用方向垂直的裂纹，即所谓"臭氧龟裂";作用于变形的橡胶时，仅表面生成氧化膜而不龟裂。 C）热：提高温度可引起橡胶的热裂解或热交联。但热的基本作用还是活化作用。提高氧扩散速度和活化氧化反应，从而加速橡胶氧化反应速度，这是普遍存在的一种老化现象--热氧老化。 D）光：光波越短、能量越大。对橡胶起破坏作用的是能量较高的紫外线。紫外线除了能直接引起橡胶分子链的断裂和交联外，橡胶因吸收光能而产生游离基，引发并加速氧化链反应过程。紫外线光起着加热的作用。光作用其另一特点（与热作用不同）是它主要在橡表面进生。含胶率高的试样，两面会出现网状裂纹，即所谓"光外层裂". E）机械应力：在机械应力反复作用下，会使橡胶分子链断裂生成游离基，引发氧化链反应，形成力化学过程。机械断裂分子链和机械活化氧化过程。哪个能占优势，视其所处的条件而定。此外，在应力作用下容易引起臭氧龟裂。 F）水分：水分的作用有两个方面：橡胶在潮湿空气淋雨或浸泡在水中时，容易破坏，这是由于橡胶中的水溶性物质和清水基团等成分被水抽提溶解。水解或吸收等原因引起的。特别是在水浸泡和大气曝露的交替作用下，会加速橡胶的破坏。但在某种情况下水分对橡胶则不起破坏作用，甚至有延缓老化的作用。 G）其它：对橡胶的作用因素还有化学介质、变价金属离子、高能辐射、电和生物等。
橡胶生产工艺简介 1 综述 橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。 橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。 2 橡胶加工工艺 2.1塑炼工艺 生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。 生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。 掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。 在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。 开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。 生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。 几种胶的塑炼特性： 天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当
温度达到120℃以上时，时间约为3-5min。 丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性 顺丁橡胶具有冷流性，缺乏塑炼效果。顺丁胶的门尼粘度较低，可不用塑炼。 氯丁橡胶得塑性大，塑炼前可薄通3-5次，薄通温度在30-40℃。 乙丙橡胶的分子主链是饱和结构，塑炼难以引起分子的裂解，因此要选择门尼粘度低的品种而不用塑炼。 丁腈橡胶可塑度小，韧性大，塑炼时生热大。开炼时要采用低温40℃以下、小辊距、低容量以及分段塑炼，这样可以收到较好的效果。 2.2混炼工艺 混炼是指在炼胶机上将各种配合剂均匀的混到生胶种的过程。混炼的质量是对胶料的进一步加工和成品的质量有着决定性的影响，即使配方很好的胶料，如果混炼不好，也就会出现配合剂分散不均，胶料可塑度过高或过低，易焦烧、喷霜等，使压延、压出、涂胶和硫化等工艺不能正常进行，而且还会导致制品性能下降。 混炼方法通常分为开炼机混炼和密炼机混炼两种。这两种方法都是间歇式混炼，这是目前最广泛的方法。 开炼机的混合过程分为三个阶段，即包辊（加入生胶的软化阶段）、吃粉（加入粉剂的混合阶段）和翻炼（吃粉后使生胶和配合剂均达到均匀分散的阶段）。 开炼机混胶依胶料种类、用途、性能要求不同，工艺条件也不同。混炼中要注意加胶量、加料顺序、辊距、辊温、混炼时间、辊筒的转速和速比等各种因素。既不能混炼不足，又不能过炼。 密炼机混炼分为三个阶段，即湿润、分散和涅炼、密炼机混炼石在高温加压下进行的。操作方法一般分为一段混炼法和两段混炼法。 一段混炼法是指经密炼机一次完成混炼，然后压片得混炼胶的方法。他适用于全天然橡胶或掺有合成橡胶不超过50%的胶料，在一段混炼操作中，常采用分批逐步加料法，为使胶料不至于剧烈升高，一般采用慢速密炼机，也可以采用双速密炼机，加入硫磺时的温度必须低
各种橡胶基本知识 橡胶基本知识 橡胶是高弹性的高分子材料，由于橡胶具有其他材料所没有的高弹性，因而也称做弹性体，其基本特性如下： 1 有橡胶状弹性。 2 具有粘弹性。 3 有减震缓冲的作用。 4 对温度依赖大 5 具有电绝缘性。 6 有老化现象。 7 必须进行硫化。 8 必须加入配合剂 9 比重小，硬度低，柔软性好，透气性差。 前言 一. 橡胶在制鞋业中的应用: 1.历史可以远溯至1492年哥伦布发现美洲新大陆,早期的探险家发现印地安人使用巴西橡 胶树之胶乳(天然橡胶)来制作"胶鞋",防止脚被蛇虫叮咬,之後18世纪後期至19世纪初期,天然橡胶开始在欧洲用于胶管雨衣,胶鞋,但材料遇热变软发粘,遇冷变硬脆裂,实用价值不大. 2.1839年,美国人固特异(C.Goodyear)发明了橡胶的硫化,硫化後橡胶产生本质的飞跃,性能大幅度提高.此橡胶大底在制鞋业中获得了广泛应用,随著橡胶工业的发展,丁苯橡胶等人工 合成橡胶由于其性能突出,1951年後开始引入制鞋业大量使用. 生胶天然橡胶（NR） 1 来源 1. 野生橡胶：由野生树木植物采制的橡胶。银色橡胶菊，野藤橡胶等也属此类。 2. 栽培橡胶：主要是三叶橡胶树。 3. 橡胶草橡胶。一公顷可收150-200KG。 4. 杜仲胶：由杜仲树的枝叶根茎中提取。常温下无弹性，软化点高，比重大，耐水性好。可做塑料用。 1 天然橡胶制造和分级标准。 1. 烟片胶：消耗量占天然橡胶的80%。 按照质量分为六个等级：RSSIX；RSS1#；RSS2#；RSS3#；RSS4#；RSS5#。质量按顺序降低。 2. 绉胶片： 1）白绉胶==>质量最好 2）褐绉胶==》质量普通 3) 毛绉胶==》质量最差 3. 马来西亚标准胶。 品质稳定,杂质少,纯度高,国际标准. 4.专用天然橡胶 1 恒粘（CV）：加入0.15-4%的盐酸氢胺，使橡胶门尼值保持在60+-5度。生热低，耐屈挠性和耐磨性好，为制造高速轮胎重要原料。 2 低粘（LV）橡胶：门尼值为45+-5度，可以不经过素炼直接混炼。 3 轮胎橡胶
AFLAS 氟橡胶 产品简介: 1975年,旭硝子有限公司(AGC)推出AFLAS品牌新型氟橡胶,是一种基于四氟乙烯和丙烯的交替共聚物. 其性能特点是在热和腐蚀性环境中，能提高工作温度极限并延长使用寿命，用于制造包括密封件在内的各种密封制品。系列Aflas产品，有高分子量品级Aflas100H、100S适用于模压密封制品；通用型Aflas150P；低粘度品级Aflas150E，适用于挤出、压延制品；最低粘度品级Aflas150L,适用衬里. 产品应用: 轴封、密封圈、O形圈、耐腐蚀衬里、垫圈、耐热电线、振动膜、轧辊、套筒、软管、传动带、氟树脂改质等等 特性介绍: 因为Aflas?是以四氟乙烯（C2F4）及丙烯（C3H6）为基本骨架的共聚体，与以往的氟橡胶分子结构和特性有所不同。具有耐热性、耐药品性、电气绝缘性、耐溶剂性、耐蒸汽性等性能，均衡囊括了其他氟橡胶所没有的特性。可为复杂系统提供高可靠性的优质橡胶零件。 ●耐热性在200℃的温度条件下可以长时间使用，机械性能也不会退化，在230℃的温度条件下可使用2~3个月。260℃的温度条件下，可连续使用10-30天，在300℃左右的高温下，也可短时间使用。 ●耐油性对于润滑油、液压油的膨润性小，对于发动机油等有足够的耐腐蚀性，而且对于各种添加剂也具有非常高的耐腐蚀性，基本不会被添加剂腐蚀。 ●耐蒸汽性在200℃（15kg/cm2）的蒸汽环境下，不会出现发泡、软化等劣化现象，可长时间稳定使用。 ●电气特性具有以往氟橡胶所没有的电气绝缘性。 ●耐辐射性对于伽马射线的照射，在200Mrad的范围内性能稳定。 ●耐溶剂性对于甲醇等极性溶剂有极强的耐腐蚀性。 ●耐酸、耐碱性对于高浓度的酸、碱也有极强的耐腐蚀性。 新型氟橡胶
橡胶基本知识 门尼粘度(Mooney viscosity) 门尼粘度又称转动(门尼) 粘度，是用门尼粘度计测定的数值，基本上可以反映合成橡胶的聚合度与分子量。按照GB 1232标准规定，转动(门尼)粘度以符号Z100℃1+4 表示。其中 Z——转动粘度值； 1——预热时间为1min； 4——转动时间为4min； 100℃——试验温度为100℃，习惯上常以ML100℃1+4 表示门尼粘度。 对弹性体的影响： 橡胶是高弹性的高分子材料，由于橡胶具有其他材料所没有的高弹性，因而也称做弹性体，其基本特性如下： 1 有橡胶状弹性。 2 具有粘弹性。 3 有减震缓冲的作用。 4 对温度依赖大 5 具有电绝缘性。 6 有老化现象。 7 必须进行硫化。 8 必须加入配合剂 9 比重小，硬度低，柔软性好，透气性差。 前言 一. 橡胶在制鞋业中的应用: 1.历史可以远溯至1492年哥伦布发现美洲新大陆,早期的探险家发现印地安人使用巴西橡胶树之胶乳(天然橡胶)来制作"胶鞋",防止脚被蛇虫叮咬,之後18世纪後期至19世纪初期,天然橡胶开始在欧洲用于胶管雨衣,胶鞋,但材料遇热变软发粘,遇冷变硬脆裂,实用价值不大. 2.1839年,美国人固特异(C.Goodyear)发明了橡胶的硫化,硫化後橡胶产生本质的飞跃,性能大幅度提高.此橡胶大底在制鞋业中获得了广泛应用,随著橡胶工业的发展,丁苯橡胶等人工合成橡胶由于其性能突出,1951年後开始引入制鞋业大量使用. 生胶天然橡胶（NR） 1 来源 1. 野生橡胶：由野生树木植物采制的橡胶。银色橡胶菊，野藤橡胶等也属
此类。 2. 栽培橡胶：主要是三叶橡胶树。 3. 橡胶草橡胶。一公顷可收150-200KG。 4. 杜仲胶：由杜仲树的枝叶根茎中提取。常温下无弹性，软化点高，比重大，耐水性好。可做塑料用。 1 天然橡胶制造和分级标准。 1. 烟片胶：消耗量占天然橡胶的80%。 按照质量分为六个等级：RSSIX；RSS1#；RSS2#；RSS3#；RSS4#；RSS5#。质量按顺序降低。 2. 绉胶片： 1）白绉胶==>质量最好 2）褐绉胶==》质量普通 3) 毛绉胶==》质量最差 3. 马来西亚标准胶。 品质稳定,杂质少,纯度高,国际标准. 4.专用天然橡胶 1 恒粘（CV）：加入0.15-4%的盐酸氢胺，使橡胶门尼值保持在60+-5度。生热低，耐屈挠性和耐磨性好，为制造高速轮胎重要原料。 2 低粘（LV）橡胶：门尼值为45+-5度，可以不经过素炼直接混炼。 3 轮胎橡胶 4 充油天然橡胶：低温防滑性好。 5 易操作橡胶（SP）和接枝橡胶（MG） 5.环氧化天然橡胶ENR 环氧化天然橡胶ENR是含有环氧结构的天然橡胶。 具有优良的气密性，当环氧化程度达到70%时，和丁基橡胶具有相同的气密性。具有良好的耐油性。 良好的防滑性能。 天然橡胶主要应用: 轮胎,防震,输送皮带,制鞋业，乳胶应用. 天然橡胶未经素炼目尼值比较高（70-80）,流动性也差(不易卷附Roll).所以必须经过素练,降低胶料MOONEY（45+-5）值,才可使用. 素炼方法：1.万马力机混炼6分钟后于22"ROLL束薄三次,24hr后检验硬度45-50度 合格. 2.ROLL 机素炼。最少束薄15次。加入塑解剂M/DM，可缩短一半时间。特性: 优点:<1>止滑性,撕力,拉力较好;耐刺穿性好。耐低温性好。 <2>目尼值低素炼时易卷附Roll,说明其抓力较好,利用此特点常 用风胶洗车. 缺点:<1>因天然橡胶含杂质故品质不稳定,着色性差, <2>延伸率,磨耗差,300%拉力比较差. <3>温度高于15度，磨耗差于丁苯橡胶。 丁苯橡胶（SBR） 丁苯橡胶
氯丁橡胶 １概述 氯丁橡胶是一个性能优良的通用橡胶，但因其成本太高，因而只能限于专用市场。氯丁橡胶是由氯丁二烯乳液聚合生产的，后者是由丁二烯或异戊二烯氯化生产的。在氯丁橡胶的重复单元中,以1,4结构为主。由于分子中有氯存在,因而氯丁橡胶可以抗烃类溶剂溶胀，有较高的抗氧化性和抗臭氧性，并具有阻燃性和耐候性。氯丁橡胶还具有较高的强度和耐老化性。主要的缺点是只有较好的介电性和一般的抗低温性,而且与竞争的弹性体相比，价格也较高。 氯丁橡胶的产品有干胶形式,也有胶乳形式。干胶形式的氯丁橡胶的主要应用是作耐油、耐热、阻燃和耐磨损的管、带、弹性片、柔性装配和垫片等。胶乳主要作水基粘合剂和手套等胶乳制品。 由于价格和性能的原因,氯丁橡胶的一些应用将不断地被其它橡胶替代,预计1997年-20０２年世界对氯丁橡胶的需求量将下降。 2国内生产状况 我国有三套氯丁橡胶生产装置,总能力5万吨/年以上。这三套装置分别位于四川省长寿化工厂、山西省化工厂和青岛化工厂。 长寿化工厂最早的氯丁胶装置于1９58年建成,能力200０吨/年,后生产能力扩大到1万吨/年。199４年又建成一套1．3万吨/年生产线，1９87年从ＤuPｏnt公司引进一套1万吨/年冷冻凝聚氯丁橡胶后处理生产线，自行设计的一套１万吨／年冷冻凝聚后处理线在１9９８年投入运行。目前全厂综合生产能力2．３万吨／年。 山西化工厂1９6５年建成2００0吨／年生产线,目前生产能力已超过2万吨。 青岛化工厂1９6６年建成２5００吨／年生产线,经多年技术改造,生产能力达到８０00吨／年。１９87年从DuPont公司引进了一套1万吨／年冷冻凝聚氯丁橡胶后处理线。 3 生产工艺概述 氯丁橡胶的生产由丁二烯氯化生产单体2-氯-1,2－丁二烯(氯丁二烯)开始,氯丁二烯通过游离 机引发的乳液聚合生成氯丁橡胶。通用牌号的生产是借助于松香钠皂在水中乳化氯丁二烯,并用过硫酸钾或过硫酸氨引发聚合制得的。聚合温度保持在4０℃。一种系列的氯丁橡胶生产时使用硫来提高力学性能;另一系列用硫醇改性剂提高耐热性;还有的牌号用二氯丁二烯共聚单体来提高低温性能。氯丁橡胶主要由1，4加成的反式2-氯－2－亚丁烯链节构成。 1９92年世界上最大的氯丁橡胶生产公司DuＰｏnt改进了丁二烯氯化工艺,被称之为过去30年以来最有成效的改进，主要是用专利的液相氯化工艺替代了气相法氯化工艺,减少了有机废液、废水达6０%,也去除了饼状副产品。这项改进提高了安全性,提高了收率,降低了成本，减少了设备的维修和清理,但目前只有DuPoｎt公司的Ｌａｐlaｃｅ一家装置进行了这样的改造。据报道其它的DuPont工厂也在计划作这样的改造。
氯丁橡胶 欧阳光明（2021.03.07） 1概述 氯丁橡胶是一个性能优良的通用橡胶，但因其成本太高，因而只能限于专用市场。氯丁橡胶是由氯丁二烯乳液聚合生产的，后者是由丁二烯或异戊二烯氯化生产的。在氯丁橡胶的重复单元中，以1，4结构为主。由于分子中有氯存在，因而氯丁橡胶可以抗烃类溶剂溶胀，有较高的抗氧化性和抗臭氧性，并具有阻燃性和耐候性。氯丁橡胶还具有较高的强度和耐老化性。主要的缺点是只有较好的介电性和一般的抗低温性,而且与竞争的弹性体相比,价格也较高。 氯丁橡胶的产品有干胶形式,也有胶乳形式。干胶形式的氯丁橡胶的主要应用是作耐油、耐热、阻燃和耐磨损的管、带、弹性片、柔性装配和垫片等。胶乳主要作水基粘合剂和手套等胶乳制品。 由于价格和性能的原因,氯丁橡胶的一些应用将不断地被其它橡胶替代,预计1997年-2002年世界对氯丁橡胶的需求量将下降。 2国内生产状况 我国有三套氯丁橡胶生产装置,总能力5万吨/年以上。这三套装置分别位于四川省长寿化工厂、山西省化工厂和青岛化工厂。
长寿化工厂最早的氯丁胶装置于１９５８年建成，能力２０００吨／年，后生产能力扩大到１万吨／年。１９９４年又建成一套1.3万吨／年生产线，１９８７年从DuPont公司引进一套１万吨／年冷冻凝聚氯丁橡胶后处理生产线，自行设计的一套１万吨／年冷冻凝聚后处理线在１９９８年投入运行。目前全厂综合生产能力2.3万吨／年。 山西化工厂１９６５年建成２０００吨／年生产线，目前生产能力已超过２万吨。 青岛化工厂１９６６年建成２５００吨／年生产线，经多年技术改造，生产能力达到８０００吨／年。１９８７年从DuPont公司引进了一套１万吨／年冷冻凝聚氯丁橡胶后处理线。 ３生产工艺概述 氯丁橡胶的生产由丁二烯氯化生产单体2-氯-1,2-丁二烯(氯丁二烯)开始,氯丁二烯通过游离机引发的乳液聚合生成氯丁橡胶。通用牌号的生产是借助于松香钠皂在水中乳化氯丁二烯,并用过硫酸钾或过硫酸氨引发聚合制得的。聚合温度保持在40℃。一种系列的氯丁橡胶生产时使用硫来提高力学性能;另一系列用硫醇改性剂提高耐热性;还有的牌号用二氯丁二烯共聚单体来提高低温性能。氯丁橡胶主要由1,4加成的反式2-氯-2-亚丁烯链节构成。
橡胶加工工艺基础知识一、塑炼 橡胶受外力作用产生变形，当外力消除后橡胶仍能保持其 形变的能力叫做可塑性。增加橡胶可塑性工艺过程称为塑 炼。橡胶有可塑性才能在混炼时与各种配合剂均匀混合； 在压延加工时易于渗入纺织物中；在压出、注压时具有较好的流动性。此外，塑炼还能使橡胶的性质均匀，便于控制生产过程。但是，过渡塑炼会降低硫化胶的强度、弹性、耐磨等性能，因此塑炼操作需严加控制。 橡胶可塑度通常以威廉氏可塑度、门尼粘度和德弗硬度等表示。 1、塑炼机理 橡胶经塑炼以增加其可塑性，其实质乃是使橡胶分子链断 裂，降低大分子长度。断裂作用既可发生于大分子主链，又可发生于侧链。由于橡胶在塑炼时，遭受到氧、电、热、机械力和增塑剂等因素的作用，所以塑炼机理与这些因素密切相关，其中起重要作用的则是氧和机械力，而且两者相辅相成。通常可将塑炼区分为低温塑炼和高温塑炼，前者以机械降解作用为主，氧起到稳定游离基的作用；后者以自动氧化降解作用为主，机械作用可强化橡胶与氧的接
塑炼时，辊筒对生胶的机械作用力很大，并迫使橡胶分子链断裂，这种断裂大多发生 在大分子的中间部分。塑炼时，分子链愈长愈容易切断。顺丁胶等之所以难以机械 断链，重要原因之一就是因为生胶中缺乏较高的分子量级分。当加入高分子量级分后， 低温塑炼时就能获得显著的效果。 氧是塑炼中不可缺少的因素，缺氧时，就无法获得预期的效果。生胶塑炼过 塑炼时，设备与橡胶之间的摩擦显然使得胶温升高。热对塑炼效果极为重要，而且在 不同温度范围内的影响也不同。 由于低温塑炼时，主要依靠机械力使分子链断裂，所以在像章区域内（天然胶低于 110C ）随温度升高，生胶粘度下降，塑炼时受到的作用力较小，以致塑炼效果反而下降。相反，高温塑炼时，主要是氧化裂解反应起主导作用，因而塑炼效果在高温区 （天然胶高于110C ）将随温度的升高而增大，所以温度对塑炼起着促进作用。各种橡胶由于特性不同，对应于最低塑炼效果的温度范围也不一样，但温度对塑炼效果 影响的曲线形状是相似的。由前已知，不论低温塑炼还是高温塑炼，使用化学增塑剂 皆能提高塑炼效果。接受剂型增塑剂，如苯醌和偶氮苯等，它们在低温塑炼时起游 离基接受剂作用，能使断链的橡胶分子游离基稳 定，进而生成较短的分子；引发剂型增塑剂，如过氧化二苯甲酰和偶氮二异丁腈等，它们在高温下分解成极不稳定的游离基，再引发橡胶分子生成大分子游离基，并进而氧化断裂。此外，如硫醇类及二邻苯甲酰胺基苯基二硫化物类物质，它们既能使橡胶分子游离基稳定，又能在高温下引发橡胶形成游离基加速自动氧化断裂，所以，这类化学增塑剂称为混合型增塑剂或链转移型增塑剂。 2、塑炼工艺 生胶在塑炼前通常需进行烘胶、切胶、选胶和破胶等处理。 烘胶是为了使生胶硬度降低以便切胶，同时还能解除结晶。
各种橡胶基本知识 橡胶基本知识橡胶是高弹性的高分子材料，由于橡胶具有其他材料所没有的高弹性，因而也称做弹性体，其基本特性如 下： 1 有橡胶状弹性。 2 具有粘弹性。 3 有减震缓冲的作用。 4 对温度依赖大 5 具有电绝缘性。 6 有老化现象。 7 必须进行硫化。 8 必须加入配合剂 9 比重小，硬度低，柔软性好，透气性差。前言一. 橡胶在制鞋业中的应用: 1.历史可以远溯至1492年哥伦布发现美洲新大陆,早期的探险家发现印地安人使用巴西橡胶树之胶乳(天然橡胶)来制作" 胶鞋",防止脚被蛇虫叮咬,之後18世纪後期至19世纪初期,天然橡胶开始在欧洲用于胶管雨衣,胶鞋,但材料遇热变软发粘, 遇冷变硬脆裂,实用价值不大. 2.1839年,美国人固特异(C.Goodyear)发明了橡胶的硫化,硫化後橡胶产生本质的飞跃,性 能大幅度提高.此橡胶大底在制鞋业中获得了广泛应用,随著橡胶工业的发展,丁苯橡胶等人工合成橡胶由于其性能突 出,1951年後开始引入制鞋业大量使用. 生胶天然橡胶（NR） 1 来源 1. 野生橡胶：由野生树木植物采制的橡胶。银色 橡胶菊，野藤橡胶等也属此类。 2. 栽培橡胶：主要是三叶橡胶树。 3. 橡胶草橡胶。一公顷可收150-200KG。 4. 杜仲 胶：由杜仲树的枝叶根茎中提取。常温下无弹性，软化点高，比重大，耐水性好。可做塑料用。 1 天然橡胶制造和分级 标准。 1. 烟片胶：消耗量占天然橡胶的80%。按照质量分为六个等级：RSSIX；RSS1#；RSS2#；RSS3#；RSS4#；RSS5#。 质量按顺序降低。 2. 绉胶片： 1）白绉胶==>质量最好 2）褐绉胶==》质量普通 3) 毛绉胶==》质量最差 3. 马来西亚 标准胶。品质稳定,杂质少,纯度高,国际标准. 4.专用天然橡胶 1 恒粘（CV）：加入0.15-4%的盐酸氢胺，使橡胶门尼值 保持在60+-5度。生热低，耐屈挠性和耐磨性好，为制造高速轮胎重要原料。 2 低粘（LV）橡胶：门尼值为45+-5度，可 以不经过素炼直接混炼。 3 轮胎橡胶 4 充油天然橡胶：低温防滑性好。 5 易操作橡胶（SP）和接枝橡胶（MG） 5.环 氧化天然橡胶ENR 环氧化天然橡胶ENR是含有环氧结构的天然橡胶。具有优良的气密性，当环氧化程度达到70%时，和丁 基橡胶具有相同的气密性。具有良好的耐油性。良好的防滑性能。天然橡胶主要应用: 轮胎,防震,输送皮带,制鞋业， 乳胶应用. 天然橡胶未经素炼目尼值比较高（70-80）,流动性也差(不易卷附Roll).所以必须经过素练,降低胶料MOONEY （45+-5）值,才可使用. 素炼方法：1.万马力机混炼6分钟后于22"ROLL束薄三次,24hr 后检验硬度45-50度合格. 2.ROLL 机素炼。最少束薄15次。加入塑解剂M/DM，可缩短一半时间。特性: 优点:<1>止滑性,撕力,拉力较好;耐刺穿性 好。耐低温性好。 <2>目尼值低素炼时易卷附Roll,说明其抓力较好,利用此特点常用风胶洗车. 缺点:<1>因天然橡胶含 杂质故品质不稳定,着色性差, <2>延伸率,磨耗差,300%拉力比较差. <3>温度高于15度，磨
1.天然橡胶初制品主要有哪些？ 答：由于橡胶消费的需要，固态生胶有烟胶片、风干胶片、绉胶片、颗粒橡胶等；商品胶乳有离心浓缩胶乳、膏化浓缩胶乳、蒸发浓缩胶乳等。 2.固态生胶和商品胶乳主要用于生产哪些工业产品？ 答：固态生胶主要用于制造各种轮胎、输送带、工业胶管、胶鞋等难于用胶乳直接成型的制品；商品胶乳主要用于地毯、各种浸渍制品、海绵和胶粘剂的生产。 3.目前世界上固态生胶的种类主要有哪些？ 答：目前世界上固态生胶的主要种类有：恒粘胶、低粘胶、5号胶、10号胶、20号胶、50号胶、通用胶、烟胶片、风干胶片、白绉片、褐绉片、子午线轮胎标准橡胶、航空轮胎标准橡胶、胶清胶等。 4.国产标准橡胶分为哪几个级别？ 答：GB/T 8081-1999将国产标准橡胶统一分为六个级别，即恒粘胶、浅色胶、5号胶（SCR5）、10号胶（SCR10）、20号胶（SCR20）和50号胶（SCR50）。 5.国产浓缩天然胶乳分为哪几个级别？ 答：GB/T 8289-2001将国产浓缩天然胶乳统一分为高氨离心浓缩胶乳、低氨离心浓缩胶乳、中氨离心浓缩胶乳、高氨膏化浓缩胶乳、低氨膏化浓缩胶乳五个级别。 6.什么是分级？ 答：每种产品都有相应的质量标准。按质量标准的要求，把产品分为相应的等级的过程就叫分级。 7.国产标准橡胶分级的依据是什么？其技术要求包含哪些质量项目？ 答：国产标准橡胶分级的依据是国家标准“天然生胶标准橡胶规格”。其技术要求包含杂质含量、灰分含量、氮含量、挥发物含量、塑性初值、塑性保持率、颜色指数、门尼粘度8个质量项目。 8.国产浓缩天然胶乳分级的依据是什么？其技术要求包含哪些质量项目？ 答：国产浓缩天然胶乳分级的依据是国家标准“浓缩天然胶乳氨保存离心或膏化胶乳规格”。其技术要求包含总固体含量、干胶含量、非胶固体、碱度、机械稳定度、凝块含量、铜含量、锰含量、残渣含量、挥性能脂肪酸值、KOH值11个质量项目。 9.国产标准橡胶对包装、重量和尺寸有什么要求？ 答：胶包用聚乙烯薄膜袋和聚丙烯编织袋双层包装；胶包重量每包净重40kg±0.2kg；胶包长600mm±20mm、宽400mm±20mm、高200mm±20mm。 10.标准橡胶包装袋上的“SCR”含义是什么？ 答：国产标准橡胶使用“SCR”代号。其中S代表“标准”、C代表“中国”、R 代表“橡胶”，意为标准中国橡胶。六个级别的代号分别为SCR CV（恒粘胶）、
1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃～＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压橡胶制品。 2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成鸾海涮氐闶悄湍バ浴⒛屠匣湍腿刃猿烊幌鸾海实匾步咸烊幌鸾壕取Ｈ钡闶牵旱越系停骨印⒖顾毫研阅芙喜睿患庸ば阅懿睿乇鹗亲哉承圆睢⑸呵慷鹊汀Ｊ褂梦露确段В涸迹0℃～＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用橡胶制品。 3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃～＋100℃。一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒橡胶制品。 4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃～＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用橡胶制品。 5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃～
橡胶的基本知识 ?橡胶的分类 一、天然橡胶 二、合成橡胶 三、复合橡胶 ?天然橡胶 一、橡胶树 全世界含橡胶成分的植物有2000多种。其中有500种可以产橡胶，其中最好的是巴西橡胶树，俗称三叶橡胶树。属于木棉科。巴西橡胶树一般的高度是10-30米。颈粗15-30厘米。一般生长在10°S，15°N之间。生长条件是高温高湿，静风沃土。实生树的经济寿命为35～40年，芽接树为15～20年，生长寿命约60年。第一阶段是苗期：1.5-2龄树，第二阶段是幼树期：5-7龄树，第三阶段是初产期：9-11龄树，第四阶段是旺产期：30-40龄树，第五阶段是降产衰老期：30-40龄树失去经济价值。 天然橡胶是由人工栽培的三叶橡胶树分泌的乳汁，经凝固、加工而制得，其主要成分是聚异戌二烯，含量在90％以上，此外还含有少量的蛋白、脂及酸、糖份以及灰分。天然橡胶物理特性是具有很强的弹性和良好的绝缘性、可塑性、隔水隔气、拉抗和耐磨等特点，广泛应用于工业、农业、国防、交通、运输、械制造、医药卫生领域和日常生活等方面。 二、天然橡胶的分类 1、天然橡胶根据来源不同分为： 野生橡胶、栽培橡胶、橡胶草橡胶、杜仲胶 2、天然橡胶按制造工艺与外形的不同分为 烟片胶、颗粒胶、绉片胶和乳胶等 三、各种天然橡胶的基本情况 1、烟片胶 1）烟片胶的加工工艺
35%胶乳→过滤去杂质→加水稀释至15~20%→消泡澄清滤渣→加1%甲酸凝固（或乙酸）→除水→压3~3.5mm薄片→薰烟干燥（70℃，7~8天，防止霉变）→检查分级包装 2）RSS:分为1，2，3，4，5.还有特级。烟片胶是成片包装的，颜色为黄色，最好的是金黄色。它可以通过目测色泽指数来判断级别。 3）３号烟片胶为胶包原包装，件重为111.11kg，每吨９包。 主要的生产国：泰国，印度，(RSS3,RSS4.印度的烟片胶质量不好，一般只用来做复合胶的生产。)印尼（印尼的烟片只在国有农场生产，量很少。）。 4）用途 RSSI：橡胶溶液、医疗用品、食品工业、内胎、胎体等；RSS2：胎体、内胎、缓冲层、工业制品等；RSS3：胎面、胶管、输送带、轮胎翻新、胶料，是斜胶胎的主要原料；RSS4：各种橡胶杂品；RSS5：各种低级橡胶制品。国产SCR5的质量和性能与国外RSS3基本相同，具有可替代性。 2、标准胶1.26t/托 1）加工工艺 有机械法，胶乳→过滤→稀释→加酸凝固→脱水→干燥。 化学法：胶乳→加凝剂→离心分离→干燥。 标胶又分为：颗粒胶和挤出胶。只是挤出胶的工艺多了一个在粉碎成粉末的工艺。 2）标准橡胶的分类是按照杂质含量，塑性初值，塑性保持率，含氮量，挥发物含量，灰分，色泽指标。主要的分类是5L,5，10，20，50，其中杂质含量为主导性指标，目前国际市场，产胶国主要的标胶是20号标胶.还有越南生产3L.也是标胶的一种。其中3L,5L的颜色是黄色的。其余的颜色都是深色的。 3）主要产胶国：马来西亚，泰国，印尼，越南，中国 4）用途 进口20号标胶（包括SIR20、SMR20、STR20，统称TSR20）主要用于各种全钢子午胎、机动车轮胎、自行车轮胎等工业橡胶制品的生产。 3、绉片胶 1）白色绉片
橡胶基础知识问答 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
1.天然橡胶初制品主要有哪些？ 答：由于橡胶消费的需要，固态生胶有烟胶片、风干胶片、绉胶片、颗粒橡胶等；商品胶乳有离心浓缩胶乳、膏化浓缩胶乳、蒸发浓缩胶乳等。 2.固态生胶和商品胶乳主要用于生产哪些工业产品？ 答：固态生胶主要用于制造各种轮胎、输送带、工业胶管、胶鞋等难于用胶乳直接成型的制品；商品胶乳主要用于地毯、各种浸渍制品、海绵和胶粘剂的生产。 3.目前世界上固态生胶的种类主要有哪些？ 答：目前世界上固态生胶的主要种类有：恒粘胶、低粘胶、5号胶、10号胶、20号胶、50号胶、通用胶、烟胶片、风干胶片、白绉片、褐绉片、子午线轮胎标准橡胶、航空轮胎标准橡胶、胶清胶等。 4.国产标准橡胶分为哪几个级别？ 答：GB/T8081-1999将国产标准橡胶统一分为六个级别，即恒粘胶、浅色胶、5号胶（SCR5）、10号胶（SCR10）、20号胶（SCR20）和50号胶（SCR50）。 5.国产浓缩天然胶乳分为哪几个级别？ 答：GB/T8289-2001将国产浓缩天然胶乳统一分为高氨离心浓缩胶乳、低氨离心浓缩胶乳、中氨离心浓缩胶乳、高氨膏化浓缩胶乳、低氨膏化浓缩胶乳五个级别。 6.什么是分级？ 答：每种产品都有相应的质量标准。按质量标准的要求，把产品分为相应的等级的过程就叫分级。 7.国产标准橡胶分级的依据是什么其技术要求包含哪些质量项目？ 答：国产标准橡胶分级的依据是国家标准“天然生胶标准橡胶规格”。其技术要求包含杂质含量、灰分含量、氮含量、挥发物含量、塑性初值、塑性保持率、颜色指数、门尼粘度8个质量项目。 8.国产浓缩天然胶乳分级的依据是什么其技术要求包含哪些质量项目？ 答：国产浓缩天然胶乳分级的依据是国家标准“浓缩天然胶乳氨保存离心或膏化胶乳规格”。其技术要求包含总固体含量、干胶含量、非胶固体、碱度、机械稳定度、凝块含量、铜含量、锰含量、残渣含量、挥性能脂肪酸值、KOH值11个质量项目。
常用橡胶知识汇总 一．硅橡胶 1)简介 硅橡胶（英文名称：Silicone rubber），分热硫化型（高温硫化硅胶HTV）、室温硫化型（RTV），其中室温硫化型又分缩聚反应型和加成反应型。高温硅橡胶主要用于制造各种硅橡胶制品，而室温硅橡胶则主要是作为粘接剂、灌封材料或模具使用。热硫化型用量最大，热硫化型又分甲基硅橡胶（MQ）、甲基乙烯基硅橡胶（VMQ，用量及产品牌号最多）、甲基乙烯基苯基硅橡胶PVMQ（耐低温、耐辐射），其他还有睛硅橡胶、氟硅橡胶等。 2)性能 硅橡胶具有优异的耐热性、耐寒性、介电性、耐臭氧和耐大气老化等性能，硅橡胶突出的性能是使用温度宽广，能在-60℃（或更低的温度）至+250℃（或更高的温度）下长期使用。但硅橡胶的抗张强度和抗撕裂强度等机械性能较差，在常温下其物理机械性能不及大多数合成橡胶，且除腈硅、氟硅橡胶外，一般的硅橡胶耐油、耐溶剂性能欠佳，故硅橡胶不宜用于普通条件的场合，但非常适用于许多特定的场合。 3)用途 在生物医学工程中，高分子材料具有十分重要的作用，而硅橡胶则是医用高分子材料中特别重要的一类，它具有优异的生理惰性，无毒、无味、无腐蚀、抗凝血、与机体的相容性好，能经受苛刻的消毒条件。根据需要可加工成管材、片材、薄膜及异形构件，可用做医疗器械、人工脏器等。现今国内外都有专门的医用级硅橡胶。 硅橡胶在下面的领域表现卓越：耐高低温稳定性、惰性（无味无臭）、透明，易于上色硬度范围宽，10-80邵尔硬度、耐化学品、良好的密封性能、耐压缩变形 除了上述卓越性能，和常规有机弹性体相比，硅橡胶还特别容易加工制造。硅橡胶容易流动，因而可以在能耗较低的情况下模压、压延、挤出。 4)配方设计注意点： 1.硅橡胶是饱和度高的生胶，通常不用硫磺硫化，采用热硫化，热硫化采用有机过氧化物做硫化剂，因此，生胶中不得含有能与过氧化物分解产物发生作用的活性物质（如槽法炭黑、某些有机促进剂和防老剂等），否则会影响硫化。 2.硅胶制品一般在高温下使用，其配合剂应在高温下保持稳定，为此通常选用无机氧化物做补强剂。
硫化对结构与性能的影响 在橡胶制品生产过程中，硫化是最后一道加工工序。在这道工序中，橡胶经过一系列复杂的化学反应，由线型结构变成体型结构，失去了混炼胶的可塑性具有了交联橡胶的高弹性，进而获得优良的物理机械性能、耐热性、耐溶剂性及耐腐蚀性能提高橡胶制品的使用价值和应用范围 硫化前：线性结构，分子间以范德华力相互作用 性能：可塑性大，伸长率高，具有可溶性 硫化时：分子被引发，发生化学交连反应 硫化后：网状结构，分子间以已化学键结合 结构：(1)化学键。(2)交联键的位置；(3)交联程度 (4)交联 性能: 1)力学性能(定伸强度.硬度.拉伸强度. 伸长率.弹性) 2)物理性能3)化学稳定性 硫化后橡胶的性能变化： 以天然橡胶为例，随硫化程度的提高 1) 力学性能的变化 (弹性. 扯断强度. 定伸强度. 撕裂强度. 硬度)提高 (伸长率. 压缩永久变形. 疲劳生热)降低 2)物理性能的变化 透气率、透水率降低不能溶解，只能溶胀耐热性提高 2) 化学稳定性的变化 化学稳定性提高 原因 a. 交联反应使化学活性很高的基团或原子不复存在，使老化反应难以进行 b . 网状结构阻碍了低分子的扩散，导致橡胶自由基难以扩散 7.2 硫化历程 在硫化过程中，各种性能均会随硫化的进程而发生变化，这种变化曲线能够反映胶料的硫化历程，故称为硫化历程图。下图为用硫化仪测出的硫化历程曲线。该曲线反映胶料在一定硫化温度下，转子的转矩随硫化时间的变化。 A焦烧阶段；B.热硫化阶段；C.平坦硫化阶段；D.过硫化阶段 A1.操作焦烧时间；A2.剩余焦烧时间 1. 焦烧阶段(焦烧期－硫化起步阶段，硫化诱导期) 1) 图中的ab段称为胶料的焦烧阶段，此时交联尚未开始，胶料在模腔内具有良好的流动性，也称为硫化诱导阶段。胶料焦烧时间的长短决定胶料的焦烧性能和操作安全性。胶料焦烧时间受胶料中硫化促进剂和胶料本身的热历史的影响较大 2) 焦烧时间既包括橡胶在加工过程中由于热积累消耗掉的焦烧时间A1，称为操作焦烧时间；也包括胶料在模腔中保持流动性的时间A2，称为剩余焦烧时间 硫化起步——硫化时，胶料开始变硬而后不能进行热塑性流动的那一点时间(焦烧)。 焦烧期的长短：决定了胶料的焦烧性及操作安全性。取决于方，特别是促进剂。可用迟效性促进剂：CZ 焦烧时间的起点：实际上是从混炼时加入硫磺的那一时刻开始 焦烧阶段的终点胶料开始发硬并丧失流动性
