清华斯维尔日照软件教程（SUN2014）
概述：在总平面设计阶段应进行日照分析，应考虑拟建建筑自身的遮挡及拟建建筑对已建建筑的日照遮挡情况。
日照基本规定：
（南宁属于Ⅳ气候区大城市）
1：住宅建筑日照标准
②底层窗台面是指距室内地平0.9m高的外墙位置。
○3建筑气候区划包括7个主气候区，20个子气候区。I气候区：严寒地区，Ⅱ气候区：寒冷地区，Ⅲ气候区：夏热冬冷地区，Ⅳ气候区：夏热冬暖地区，Ⅴ气候区：温和地区，Ⅵ气候区：严寒地区、寒冷地区，Ⅶ气候区：严寒地区、寒冷地区。
2、每套住宅至少应有一个居住空间获得日照,当一套住宅中居住空间总数超过四个时,其中
宜有二个获得日照。居住空间是指卧室、起居室（厅）。
4、旧区改建的项目内新建住宅
5、宿舍
6、老年人居住用房
7、残疾人住宅
8、托儿所、幼儿园中小学教学楼南向的普通教室
9、医院病房楼
10、疗养院半数以上的疗养室
12、南宁市住宅建筑日照应符合以下规定：
(一)住宅区内新建住宅建筑日照时数达到大寒日3小时及以上的户数不应小于总户数的85%；其余户数的建筑日照时数不低于大寒日1小时。
(二)旧区改建住宅区内新建住宅建筑日照时数达到大寒日3小时及以上的户数不应小于总户数的70%；其余户数的建筑日照时数不低于大寒日1小时。
(三) 拟建建筑不应使相邻住宅建筑日照时数小于大寒日2小时；由于历史原因相邻住宅不符合现行规范要求的，拟建建筑对相邻住宅的影响可酌情降低，但达到大寒日2小时及以上的户数不应小于总户数的70%，其余不应低于大寒日日照1小时的标准。
(四)住宅区内新建住宅建筑日照时数未达到大寒日3小时的住宅部分，应在项目总平图中注明，并由项目业主在售楼时明确告知购房户。（南宁市城市规划管理技术规定（2011年版））
满足上述日照要求即视为日照符合国家标准。
日照计算的流程：
1、从总平图导入建筑外轮廓。
2、建筑建模。
3、日照分析。
4、填写日照分析报告。
一、软件安装
根据电脑系统类型（32位或64位），选择安装对应的安装程序。
二、导入图形
1、整理总平面图，留下建筑外轮廓线，包含总平周边可能会影响到的已建建筑轮廓。轮廓线应为封闭多义线。
日照窗计算规则：
不同形式的窗户、阳台有不同的计算基准面，绘制建筑轮廓时就直接画直线段。
2、用清华斯维尔日照软件打开整理好的总平。也可以在日照软件中整理总平。
三、建立模型
1、软件设置
根据总平绘制比例选择单位设置
2、根据建筑高度建立模型（含女儿墙高度，坡屋面高度）：
建筑高度（24000）：输入建筑的高度
建筑底标高（0）：建议选用相对高度为建筑底标高，以便后面分析容易辨别。可以设置所有建筑物中底标高最低的一个为0，其他底标高就往上加。
用建筑高度命令，把所有的要考虑的建筑平面图都执行一遍。
所得到下面的图：
B：模型检查
把高度显示打开，可直接修改上面的
数字来修改模型高度和底标高
C：窗户建模
有顺序插窗、两点插窗、快速插窗
建议用两点插窗，把方案图附在总图下面，
如此栋房子有7层，就在重复层数设置为7层，窗台标高为此建筑物的建筑底标高+900mm的窗台高。若下面有商铺，窗台高为此建筑物的建筑底标高+900mm+商铺的层高。
把需要考虑日照的窗户都画出来，包括已建和新建。
C:窗分户号：为了生成带有住户号的日照窗报表，可以把同属一套住宅的多个日照窗定义其所属的住户号，如把五层在501户中的某几个日照窗给出分户号名为“501”等，不参与日照计算的窗不必插入和定义。
需要计算为遮挡物与日照窗的建筑都要命名，属于一个建筑物的日照窗以及建筑的附属构件（屋顶、阳台）都要选中一起命名。名称可以为汉字、字母和数字。
E：建筑分组
建筑分组，一般分为已建建筑和新建建筑两组，这样分以便后面断定日照时间不满足是否为新建建筑的影响。名称可以为汉字、字母和数字。
F：坡地屋顶
任意坡顶：由封闭的任意形状PLINE线生成指定坡度的坡形屋顶，可采用对象编辑单独修改每个边坡的坡度，不支持布尔运算开洞功能。
人字坡顶：
以闭合的PLINE为屋顶边界生成人字坡屋顶和单坡屋顶。两侧坡面的坡度可具有不同的坡角，可指定屋脊位置与标高，屋脊线可随意指定和调整，因此两侧坡面可具有不同的底标高，除了使用角度设置坡顶的坡角外，还可以通过限定坡顶高度的方式自动求算坡角，此时创建的屋面具有相同的底标高。
线转面：
根据由line、pline线构成的二维视图生成三维网格面(Pface)，并通过设为建筑命令定义为遮挡建筑。
将由线构成的二维图形转换为三维网格面（Pface）模型。这时网格面还是压扁的模型，通过特性编辑，可以更改其顶点坐标，完成最终的三维形体模型。可以绘制特殊的屋顶模型，再移动到建筑物上即可。
下图左是由二维线构成的屋顶的二维视图，图右是转换为面并设置顶点坐标后的三维屋顶模型：
攒尖屋顶和加老虎窗命令，多种屋顶绘制方法完全满足绘图需要
日照分析
A：阴影轮廓：
本命令用于绘制出各遮挡物在给定平面上所产生的各个时刻的阴影轮廓线。
计算高度选择所有建筑中底标高最低点。
选取地区、节气和起始时间后，点取“确定”，程序即自动计算并显示所选建筑物的阴影轮廓，同时在生成的每一时刻的阴影轮廓上标注该时刻的时间。图为南宁地区大寒日8点至16点的一组建筑的阴影轮廓线。
线上日照：
用于分析某一平面区域内不同标高的日照时数。
区域分析：
用于分析某一平面区域内的日照时数。用户可以到“高级设置”中的“分析”里的“多点分析是否输出详细时间”中设置输出时间是详细到分钟，还是以N+或N小时来近似表示。命令提示选择遮挡物，已建新建的建筑物都要选，因为此时也要考虑已建对已建的影响，才能体现最真实的日照时间。南宁市规定（备注：业主在提交日照报告时，所选用的分析方法应为线上分析或窗照分析，不可以选用区域分析）
计算高度一般设置为最底层窗台高度，如果一层为架空层或商铺，计算高度应从首层
住宅窗台算起。
5表示5~5.5个小时
5+表示5.5~6个小时
窗照分析：
用于分析建筑具体到每一个窗的日照时数情况。要进行窗照分析应先进行“顺序插窗”或“两点插窗”，把要需要分析的窗插入模型中。执行窗照分析后得出“窗日照分析表”,根据分析表得出窗日照情况。
结果擦除：
该命令可将以上节能内容擦除而不影响模型及其他图形。
当日照不满足规范条件时的处理方法：
1、调整建筑间距
2、改变建筑的朝向
3、降低遮挡建筑的层数
日照通过后按规定格式填表：
按《建设项目日照分析报告模板（A3）》填写表格

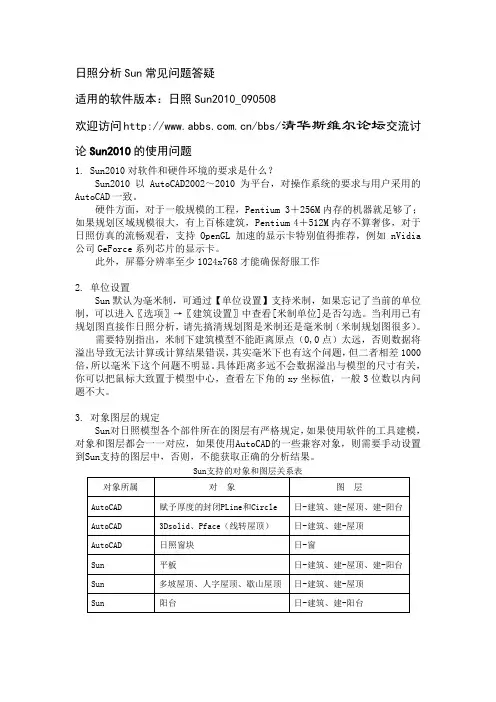

常见问题
1、线上日照的显示日照时数的文字离建筑边太远了，（应在设置里改单位）。
2、插窗时窗比例怎么都不对不是小了就是过大。（新建文件，设置好单位、比例再把图
拷进去即可）
