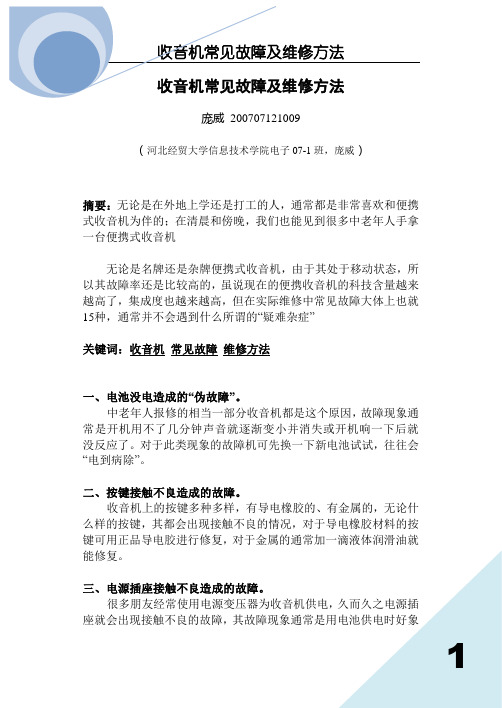

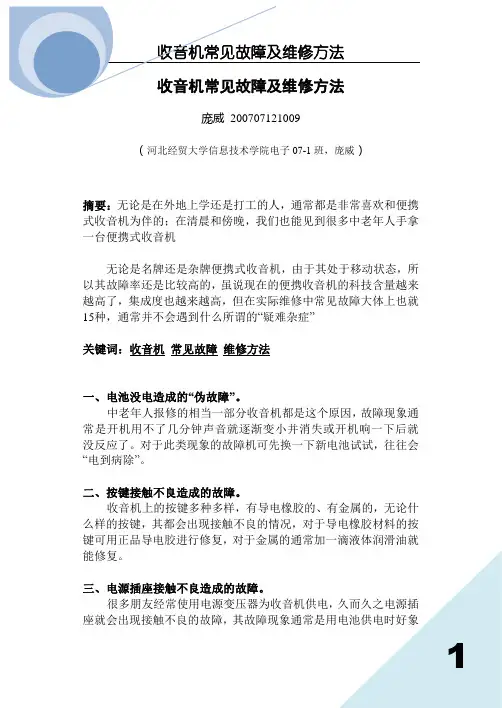

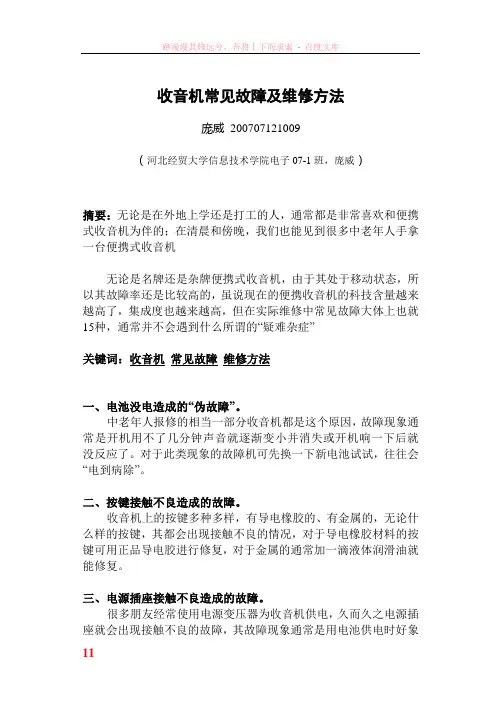

摘要：无论是在外地上学还是打工的人，通常都是非常喜欢和便携式收音机为伴的；在清晨和傍晚，我们也能见到很多中老年人手拿一台便携式收音机
无论是名牌还是杂牌便携式收音机，由于其处于移动状态，所以其故障率还是比较高的，虽说现在的便携收音机的科技含量越来越高了，集成度也越来越高，但在实际维修中常见故障大体上也就15种，通常并不会遇到什么所谓的“疑难杂症”
关键词：收音机常见故障维修方法
一、电池没电造成的“伪故障”。
中老年人报修的相当一部分收音机都是这个原因，故障现象通常是开机用不了几分钟声音就逐渐变小并消失或开机响一下后就没反应了。对于此类现象的故障机可先换一下新电池试试，往往会“电到病除”。
二、按键接触不良造成的故障。
收音机上的按键多种多样，有导电橡胶的、有金属的，无论什么样的按键，其都会出现接触不良的情况，对于导电橡胶材料的按键可用正品导电胶进行修复，对于金属的通常加一滴液体润滑油就能修复。
三、电源插座接触不良造成的故障。
很多朋友经常使用电源变压器为收音机供电，久而久之电源插座就会出现接触不良的故障，其故障现象通常是用电池供电时好象很快就没电了，随之会出现灵敏度下降、声音变小、调谐指示灯极深（甚至不亮），但换电池后故障仍会再犯。这时就要检查一下电源插座的常闭点是否接触不良了，通常只要在常闭点处多加一些液
在晚间听收音机很多人都喜欢使用耳机，所以这一故障是非常常见的，故障现象通常是喇叭声音小或耳机声音小或时大时小且偶尔有噪声。此类故障同样可用加注少许液体润滑油的方法进行修复，不行就换新。
五、调谐双联脏污造成的故障。
可以说所有手调式收音机都会遇到些故障，只是发“病”时间不尽相同（与质量和使用环境等因素有关）而已，其故障现象是在调谐时发出噪声并很难调准电台，而且灵敏度也会下降。此故障很好维修，如果能买到新双联（四联）就换新，如果买不到同型号的，可把双联（四联）焊下来放入无水酒精中浸泡半小时后拿出并待其自然晾干后再焊回电路中即可修复。
六、音量电位器接触不良或磨损严重造成的故障。
这也是一个极为常见的故障，接触不良的故障现象是音量时大时小且调节音量电位器时有噪音，磨损严重的故障现象通常是音量比较大且无法完全关闭声音（或情况相反）。对于前者可为电位器加注两滴液体润滑油进行修复（要拆开滴到内部），当然，如果在无故障时这么做就可以非常有效地避免接触不良的故障；对于后者别无它法，只能通过更换音量电位器来修复。
七、频段切换开关接触不良造成的故障。
可以说所有多频段的手调收音机都有机械式频段切换开关（如拨动和旋动式等），这样的开关是非常容易出现接触不良的，故障现象多是切换不到位导致无法正常调谐锁定电台或有杂音或时常跑台。这一故障的维修方法同样是为切换开关加注液体润滑油（可焊下后浸到油中），如果修复效果不是太好就说明开关内金属部分已经严重磨损了，这时只能做换新处理了。
八、调谐拉线被磨断造成的故障。
调谐拉线的损坏率也是非常高的，通常这种线在市场上是买不到的，所以有很多人想出了各种各样的替换方法，但经试用发现没
线也不一样粗细），然后剪一块宽度比调谐旋钮的转轴稍窄、长度能绕转轴一圈半至两圈的黑胶布缠在转轴上再把钓鱼线绕好就可以了。
虽说方法很简单，但还是有一些细节要注意：在未缠黑胶布时就要把钓鱼线（拉线）先绕好，然后把该拉线从转轴上退下来后（别处不要动）再缠上黑胶布，缠好后再将拉线重新缠到转轴上，只有这样才能使拉线绷紧，不然其紧度不够的话是用不长久的。
九、元件虚焊造成的故障。
几乎所有电器都会出现元件虚焊的故障，对于便携式收音机来说其几率就更要高一些了，不过好在收音机的元件虚焊是比较好维修的，通常都是中周、切换开关之类的“大件”才会虚焊，而且通常都能用肉眼看出来（不行就用放大镜^_^）。总之，只要遇到随震动而变化的故障就要重点查一查有无元件虚焊的情况。
十、电源开关氧化造成的故障。
电源开关有很多种，有轻触键式的、有拨动式的、有与音量电位器合为一体拨动式的等，其中一体式的使用最为普遍，而且也最爱出故障，通常都是因氧化而造成偶尔不能开机的故障。维修方法很简单：先用小什锦锉轻轻锉掉氧化层，然后再加一点液体润滑油就OK了。
十一、中周或三端滤波器损坏（内部因振动导致接触不良）造成的故障。
通常这两种元件都是不易损坏的，但如果是杂牌收音机的话就另当别论了，它们损坏的故障现象通常都是灵敏度降低或声小或啸叫或声音堵塞或无声音等。维修时只要更换新元件就行了。
十二、拉杆天线松动造成的故障。
喜欢收听FM（调频）和SW（短波）节目的朋友可能都遇到过这个问题，它造成的故障现象就是天线无法定位而导致很多台无法接收。造成这种故障的原因是天线转轴处的铜片严重磨损，我们只
电池漏液是个非常普遍的事，它带来的负面影响就是电池卡簧被腐蚀而导致与电池的接触电阻增大，故障现象也就产生了——装上新电池就像快没电的电池似的。这一故障没有什么好的解决方法，只能用小什锦锉锉一锉，然后再滴几滴液体润滑油进行维修，当然，如果能找到新的或拆机的卡簧的话（可能性不大），只要更换一下就OK了。
十四、集成块损坏造成的故障。
由于收音机的工作电压和电流都比较低（小），所以集成块通常并不会损坏，但使用劣质变压器做为电源或接有室外无源天线的收音机就要另当别论了（笔者就被雷电击坏过两部收音机）。通常低档收音机的音频功率放大部分和中、高频处理部分是在同一个集成块中，所以一旦损坏只要用同型号的换新就OK了；在中、高档收音机中这些部分通常都是分开的，你可相应地进行查找故障点——用劣质变压器的重点检查音频功率放大块，接室外天线的重点检查中、高频处理块。
十五、AM天线开焊或虚焊或线圈在磁棒上的位置发生改变造成的故障。
AM天线线圈通常都是用导线焊到电路板上的，只有少数是通过引脚焊上的（如SNOY收音机），不管是怎么连接的，都有可能会出现开焊或虚焊故障，其故障现象通常是AM只能收到一个台或一个台也收不到或时好时坏。维修方法也简单得很——焊牢！
另外，有些杂牌机的AM线圈还会在磁棒上发生移动，其造成的故障现象是调谐指示不准且部分台收不到了（或声小）。这一故障维修起来可简可难——如能找到原位置（线圈和磁棒上的胶如果还在的话）只要再用热熔胶或蜡固定到原位置即可；如果找不到原位置，可将调谐指示处于一低端电台的频率刻度上，然后再调整线圈位置，直到声音最大时进行固定即可。
修理收音机应注意事项：
对照电路图查线一次。
?开始接通电源时，手不要离开电源开关，如果发现失常情况（如冒烟，电流表指示太大，个别三极管发热等），必须立即关掉电源
?凡进行焊接操作，必须断开收音机电源。不允许在通电的情况下进行线路的焊接。
?原有的电路尽可能不要改动。需要改动收音机某部分电路时，必须把原有电路的结构记录下来。更改完毕，在原电路图上做相应的记载，以备日后查考。
?如果没有找到收音机的故障原因，就不要随便拨动各个元件，盲目拆卸变压器和线圈，随意改动各部分的调整螺丝。
?每次修理结束，要做好记录，几下故障现象，原因，排除方法等，积累经验。
电子制作和维修中要注意哪些安全问题？
对于初学者而言, 由于不懂, “胆量”很大, 盲目性也大, 这时容易有触电危险, 触电主要来自于220V 的交流市电, 在操作中要养成单手操作的习惯, 鞋子要绝缘良好。220V 交流市电主要来自于电烙铁的外壳漏电和电源引线烫破、电源插座、交流供电的电器设备, 要经常检查电烙铁、电源引线等。测量220 V 电压时手不能碰到万用表的表棒金属部位。
