低压成套设备柜制作及原理--户外无功补偿柜安装及原理一. 实习目的
1．通过本次校外实习使我能够从理论高度上升到实践高度，更好的实现理论和实践的结合，为我以后的工作和学习奠定初步的知识。
2．通过本次实习使我能够亲身感受到由一个学生转变到一个职业人的过程。3．本次实习对我完成毕业设计和实习报告以及成为一个合格的毕业生起到很重要的作用。二．实习时间
2012年2月-- 5月
三．实习地点
浙江温州
四．实习单位
正泰电气成套设备事业
五．实习主要内容
我的实习报告主要根据实习所工作的内容所撰写的并且覆盖了
部分书的专业知识
我在正泰成套设备部实习的主要是对电力用户制作动力柜（NGL2）压无功补偿柜（NXPW）等低压设备柜。本次实习报告主要内容针对低压无功补偿柜（NXPW）的制作安装过程及原理。
（一）什么是无功和无功功率及功率因数
在电网中.由电源供给负载的电功率有两种:一种是有功功率.另一种是无功
功率.有功功率是保持用电设备正常运行所需的电功率.也就是将电能转换为其他形式能量(机械能.光能.热能)的电功率.比如:10kW的电动机就是把10kW的电力转换为机械能.带动水泵抽水或脱粒机脱粒,各种照明设备将电能转换为光能.供
人们生活和工作照明.无功功率比较抽象.它是用于电路内电场与磁场.并用来在
电气设备中建立和维持磁场的电功率.凡是有电磁线圈的电气设备.要建立磁场.
就要消耗无功功率.比如40W的日光灯.除需40W有功功率(镇流器也需消耗一部分有功功率)来发光外.还需80var（乏）左右的无功功率供镇流器的线圈建立交变磁场用.由于它对外不做功.才被称之为"无功".
无功功率决不是无用功率.它的用处很大.电动机需要建立和维持旋转磁场.使转
子转动.从而带动机械运动.电动机的转子磁场就是靠从电源取得无功功率建立的.变压器也同样需要无功功率.才能使变压器的一次线圈产生磁场.在二次线圈感应出电压.因此.没有无功功率.电动机就不会转动.变压器也不能变压.交流接触器不会吸合.
在正常情况下.用电设备不但要从电源取得有功功率.同时还需要从电源取得无功功率.如果电网中的无功功率供不应求.用电设备就没有足够的无功功率来建立正常的电磁场.那么这些用电设备就不能维持在额定情况下工作.用电设备的端电压就要下降.从而影响用电设备的正常运行.
无功功率（reactive power ）
在功率三角形中，有功功率P与视在功率S的比值，称为功率因数cosφ，其计算公式为：
在电力网的运行中，功率因数反映了电源输出的视在功率被有效利用的程度，我们希望的是功率因数越大越好。这样电路中的无功功率可以降到最小，视在功率将大部分用来供给有功功率，从而提高电能输送的功率。
无功功率对供.用电也产生一定的不良影响.主要表现在:
(1)降低发电机有功功率的输出.
(2)视在功率一定时.增加无功功率就要降低输.变电设备的供电能力.
(3)电网内无功功率的流动会造成线路电压损失增大和电能损耗的增加.
(4)系统缺乏无功功率时就会造成低功率因数运行和电压下降.使电气设备容量得不到充分发挥.
从发电机和高压输电线供给的无功功率.一般满足不了负荷的需要.所以在电网中要设置一些无功补偿装置来补充无功功率.以保证用户对无功功率的需要.这样用电设备才能在额定电压下工作.
（二）无功补偿一般方式：
无功补偿的一般方法
无功补偿通常采用的方法主要有3种：低压个别补偿、低压集中补偿、高压集中补偿。我的实习报告着重对低压集中补偿进行分析。
低压集中补偿
低压集中补偿是指将低压电容器通过低压开关接在配电变压器低压
母线侧，以无功补偿投切装置作为控制保护装置，根据低压母线上的无功负荷而直接控制电容器的投切。电容器的投切是整组进行，做不到平滑的调节。低压补偿的优点：接线简单、运行维护工作量小，使无功就地平衡，从而提高配变利用率，降低网损，具有较高的经济性，是目前无功补偿中常用的手段之一。
（三）无功补偿的基本原理
电力系统中，电动机及其它有线圈的设备用的很多，这类设备除从线路中取得一部分电流做功外，还要从线路上消耗一部分不做功的电感电流，这就使得线路上的电流要额外的加大一些，功率因数就是用来衡量这一部分不做功的电流的，当电感电流为0时，功率因数等于1，当电感电流所占比例逐渐增大时，功率因数
逐渐下降，显然，功率因数越低，线路额外负担越大，发电机、电力变压器及配
电装置的额外负担也较大，这除了降低线路及电力设备的利用率外，还会增加线路上的功率损耗，增大电压损失，降低供电质量。为此，应当提高功率因数。提高功率因数最方便的方法就是并联电容器，产生电容电流抵消电感电流，将不做功的所谓无功电流减小到一定范围以内。无功电源同有功电源一样，是保证电能质量不可缺少的部分，在电力系统中应保持无功平衡，否则，将会使系统电压降低，设备损坏，功率因数下降，严重时，会引起电压崩溃，系统解裂，造成大面积停电事故，因此，解决电网无功容量不足，增装无功补偿设备，提高网络的功率因数，对电网降损节电，安全可靠运行有着极为重要的意义
（四）实际安装过程
一．接收批次、加工单号
该任务有车间主任下发给各个班组，收到XX批次的文件、技术要求、产品规范书、壳体图。
二．确认柜型、领取壳体
根据壳体图的信息领取壳体，壳体图上标注有柜型JP、NXPW1、长宽高（mm）等信息，到达堆放壳体仓库，先用卷尺测量柜子的长宽高，观察面板是否与壳体图上一致，确认后用双面胶讲加工单号、技术要求、产品规范书（配置单）贴与壳体正面门板上，要求整齐规范。用拖车将壳体拖回加工车间。
三．使用仓库计算机开具领料单
对于摆放好的壳体要去仓库下领料单。目前仓库都是使用计算机领料。1、使用计算机登录到仓库管理软件，查询领料班组，找到加工单号上的订货单位，列如：“国家电网公司河北省电力公司2011年第五批-JP柜”
2.打开打印两份，一份交给领料员，另一份自己留下，领料时核对。
3.从领料单的上方依次领取材料，领料时要注意产品名称，型号规格，尤其是电压电流规格，因为很多产品属于同系列但型号一样，只有安培大小不一样，所以尤其要注意。对于仓库没有的产品，要求开具欠领单，下次补领。
4.拆料，在仓库就要将产品包装拆掉，防止有损坏的设备。
5.使用拖车将材料设备拉到安装车间
四．领料悬挂电气设备
1.安装前要核对元件参数是否正确，满足要求。
2.元器件布局时，一次元件应尽可能的远离二次端子排，二次控制回路元件布局应集中并采取与二次端子排就近的原则，元件排列顺序必须严格按照设计图纸排列，在未取得设计人员的同意的情况下不得随意更改排列顺序。
3.刀开关和框架式断路器在装配完毕后，应操作多次机构，灵活无卡阻的现象，刀开关的三项动触头应保持其动作的同步性，调正连杆应使用手柄在合分位置到位。柜内操作刀开关安装时需要考虑门板的距离，并与门板元件错开。
4.小型变压器是发热元件应安装在箱体（柜）的最上方元件的上方或平行，与元件平行时，与元件至少保持30mm以上的距离。
5.互感器可以水平和竖直安装。安装电流互感器时，铭牌应置于便于看到的位置，注意穿心匝数，并且注意电流流向P1端流入P2端流出，L1在电流进线侧L2
电流出线侧，Ax在电流进线侧Qx在电流出线侧。
6.热继电器是热过载保护继电器，安装位置应远离热源（如加热器、变压器），与其他电器安装在一起应安装在下方，NR3-105型热继电器与NC3-105交流接触器对直安装时，接点不能重叠安装，应分开距离安装采用自制母排连接。其它类似两元器件接点都有螺纹需连接时，不得采用一颗螺栓固定，应采用母排或导线连接。
7.多路热继电器并联安装时，因二次先压住热继电器一次接线端头，超过四路热继电器采用热继电器加底座单独安装或上端子。
8.按钮安装时，如果只配一路辅助，则辅助全部靠按钮的一个方向安装
9.两排微型断路器中心间距不应小与180mm。
10.CJ20接触器装配时，需考虑深度方向的飞电弧距离。
11.元器件的安装螺栓根据实物安装孔选用合理的螺栓，底板上的钻孔及攻丝按如下要求：M5以下的螺栓，底板上采用攻丝，螺栓带平垫，弹垫安装。M6的螺栓地板上采用钻孔带平垫，弹垫，螺母直接安装，螺栓的贯穿年方向应从里到外。螺栓、平垫、弹垫、爪垫安装顺序如图。
12.凡是柜内固定母排、绝缘排、绝缘子的螺丝必须要用记号笔做紧固标记
13.螺栓贯穿方向应由下之上，由后至前，有左至右。螺母应置于便于维修的一
侧，螺栓长度宜露出2-5个丝。
14.安装TH导轨（C45导轨）、元器件、支架等与元件关联的螺丝一定要采用圆头螺丝，并配相应的螺栓、平垫、弹垫、爪垫，平头螺丝只允许使用在G导轨（二次元件导轨）和固定二层门及暗装箱边。
五．测量安装母排、汇流排及连接导线
测量设计母排时应做好距离的精确，开孔的距离和螺丝安装孔贴合。
1.母线与不同电位裸露带点导体之间，其电气间隙大于等于1
2.5mm，爬电距离大于等于20mm（由于元器件自身原因达不到要求时，可适当放宽此标准）。
电气间隙定义：不同电位的两个导电部件间最短直线距离。
爬电距离定义：不同电位的两个导体部件间沿着绝缘材料表面的最短距离
2.多片母线装配应符合一下要求：
1）多片母线间应保持不小于母线厚度的间距
2）相邻的间隔金属垫片边缘之间距离不小于5mm
3）多片母线的弯曲保持一致。
3.矩形母线螺栓连接接触面积应符合以下规定：
a）母线与电器元件搭接时，其搭接面积应与电器端子保持一致，应选择与电器接线端子宽度相同的母线。
b）母线与母线搭接时，其垂直搭接和水平搭接相互长度或面积见附录C。
c）当两连接受到限制（如母线与电器端子），搭接面积小于附录C的规定值时，宜采用双面搭接。
六．收尾、清扫工作
1.安装接地线：讲一次线及二次线引出的接地线接地，接地端主要有，门板，接地排，以及壳体
2.清扫：使用气管冲扫电气柜内安装留下的线皮、导线、螺丝配件，并用抹布讲柜子擦干净。
七．调试
1.质量要点
技术关键要求
(1)在调整试验工作之前，应进行充分的技术准备，特别是对于比较复杂系统的电气调整工作，其质量与工期在很大程度上取决于技术准备如何。
(2)试运方案是指导试运的依据，应根据工程或设备的具体内容和验收规范的有关规定认真编制。
(3)严格按试运方案、操作规程和有关规定进行操作。
(4)低压电气动力设备试验和试运行的作业程序符合《建筑电气工程施工质量验收规范》(GB50303-2002)的要求。
1)设备的可接近裸露导体接地或接零连接完成，经检查合格，才能进行电气测试、试验。
2)规定先试验，合格后通电，是重要的、合理的工作顺序。电气设备的动作方向是否正确是关键，尤其是不可逆向动作的设备，方向错了会造成损失。
3)经过了各继电保护装置的整组试验和自动控制线路及计量回路的通电试验，均
认为保护动作可靠和接线无误后，方可进行系统试运行。
(5)采取的检查和试验方法要合理、正确。交接试验的项目固然规程有规定，但是完成某些试验项目所进行的试验，可以采用各种方法和不同的仪器。因此要求试验人员所采取的
检查和试验方法要合理、正确。如绝缘检查试验所采取的某一种试验方法(摇表检查)是有条件的，而不能全面如实地反映绝缘状态，因此，有时需要进行多种试验后，加以综合分析，才能得出正确的结论。
(6)合理选择测量仪器并正确使用。
1)安装作调试用各类计量器具，应检定合格，使用时应在有效期内。
2)要根据被测对象的种类，对测量值的大小和精度要求等来决定所选择的仪表的种类、量程、准确度及其他各项指标。
3)要根据测量仪器的自身要求，正确接线。
4)测量仪器放置应符合仪器说明书的要求，否则将带来附加误差。仪器放置的位置应无明显的振动，应工作在干燥、清洁的环境，不得有干扰仪器正常工作的强磁场及各种腐蚀性气体，环境温度应符合仪器的使用要求。
2 质量关键要求
(1)线路校对时应注意以下几点：
1)二次接线在端子上的压接应紧固，在同一螺钉上一般不压接三个及三个以上的线头。
2)所有二次接线端子上应有设计编号，盘内盘外线应在端子板上分开。
3)二次接线不得有不经过端子板的中间接头。
4)盘上配线应有绝缘物与接地金属部分隔开。
5)所有螺丝上的平垫圈和弹簧垫圈应齐全，线头的绕向及其垫圈的大小应符合要求。
(2)调整时所用的仪器仪表应当良好，其误差应在规定范围内。至少使用在满刻度的20%以上部分。
(3)属于容易受外部磁场影响的仪表(如电动式与电磁式仪表)，应注意放置在离大电流导线一米以外进行测量。-
(4)作绝缘试验时应选择良好的天气。
(5)校表所用电源应是稳定的，而且要满足如下要求：在读取数字的时间内，调定的电
压或电流的变化值，不得大于标准表级别的一半。如果遇到电源的稳定性较差，便应采取稳压措施，直到满足时为止。
(6)电气设备和元件除按规定的项目进行试验外，在出厂资料中提出了特殊要求的应按厂家规定进行试验。
(7)如产品质量不好，经调整后仍达不到制造厂的规定标准(例如继电器)，不得采用。
(8)凡反映一次电流的继电保护，均应做一次最大电流系统试验。
(9)回路中的电子元件不应参加交流工频耐压试验；48V 及以下回路可不做交流工频耐压试验。
(10)对所有继电保护用的继电器，在整定好以后应加铅封。
(11)调整试验后复查所有的端子连接处应保证接触良好。
八．挂合格证
给完成的产品，车间质量检验员要对其做鉴定评估，主要内容时对柜体的外观，查看有没有破损，掉漆，检查螺丝有没有紧固，二次线线鼻有没有压紧，门锁开合是否流畅等。上述问题都通过检验，就可以挂合格证出厂了。
六．实习总结和体会
（一）实习工作的总结：
转眼间，实习生活已经告一段落，对这一段酸苦又快乐的经历着实深深难忘！为整理思想，汲取经验，带着美美满满不曾间断的回忆对这一段记忆做以下总结和汇报。
实习目的通过顶岗实习，加强理论学习与实际的结合，验证和巩固充实所学理论知识，加深对相关专业内容的理解，接触课堂以外的实习知识，加深了解社会对本专业的需要，将所学专业知识与生产实际相结合。同时，加强和实习单位各层次员工沟通和交流，学习其优秀品质和新型技术，提高对现实问题的认识，逐步提高社会交往能力和应变能力，了解实习单位的各项规章制度，增强组织性和纪律性，认识自身不足,严于律已,提高自身综合素质和能力。再次，培养学习、团队合作和解决问题的能力，并开阔眼界及思路，为今后步入社会积累经验，尽快成为生产、建设、管理和服务第一线的高技能人才。
二月一号，我来到温州正泰成套设备公司，第一天下午我被安排好了住宿，条件还可以接受3人一间，和老员工一起，还不错，可以方便工作上的交流。留下了不错的印象。
第二天我被分配到低压终端设备部实习，工作主要内容是对低压电气设备柜安装一次线设备。二月三日正式上班。
从学校到工作岗位确实有许多变化，生活上也有诸多不适应。我们置身于安装车间，和那些同龄人一起每天奋斗在一线生产车间，每天都有大批的订单，柜体堆满车间，在生产订单的催促下我们的一周都没有多少休息的时间，加班成了家常便饭。也许因为在学校就经常干兼职的缘故，对这种模式化生活和机械化管理早已习惯自如，看着一起来的同学不断地叹气和怨言甚至咒骂，只能在一旁劝说安慰。生产过程是及其枯燥无味的，反复的安装螺丝，悬挂电气设备，安装母排、汇流排……，但是工作还是及其缓慢，偶尔有返工的现象。时间长了我也发现了许多问题，我开始重视遵守安装螺丝的标准，多大的排该安装螺径多大，螺距多长的，慢慢的我把这些记载在本子上，记在脑海里。逐渐的我记录的东西也越来越多，加上我在学校电工技能实训，我在班组里，成了主力，能交给我的任务，我能按时完成，并且让领导满意。组长也非常照顾我，才走出校园，就下车间，很多难题无法吐露，组长看出来了，细心的安慰我，并说大学生在我们公司是很有前途的，通过一些选拔考试，就能放下一线工作，去做些设计工作，那样更适合你们。我很感动在离家这么远的陌生城市，身边的同事能细心的安慰，工作两个月了，我拿着满意的工资，每天都是崭新的一天，我会向着正泰电气设备设计科这个目标努力。
零九供电二班xxx
2012年4月5日星期四
补偿无功功率节电原理 在交流电路中，由电源供给负载率有两种：一种是有功功率，一种是无功功率。 有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量（机械能、光能、热能）的电功率。比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。有功功率的符号用P 表示，单位有瓦（W ）、千瓦（KW ）、兆瓦（MW ）。 无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率（镇流器也需消耗一部分有功功率）来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q 表示，单位为乏（Var ）或千乏（kVar ）。 无功功率决不是无用功率，它的用处很大。电动机的转子磁场就是靠从电源取得无用功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。为了形象地说明问题，现举一个例子：农村修水利需要挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢？ 在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用点设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。 无功功率对供、用电产生一定的不良影响，主要表现在： （1） 降低发电机有功功率的输出。 （2） 降低输、变压设备的供电能力。 （3） 造成线路电压损失增大和电能损耗的增加。 （4） 造成底功率因数运行和电压下降，使电气设备容量得不到充分发挥。 从发电机和高压电线供给的无功功率，远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。这就是电网需要装设无功补偿装置的道理。 2、功率因数 电网中的电力负荷如电动机、变压器等，属于既有电阻又有电感的电感性负载。电感性负载的电压和电流的相量间存在着一个相位差，通常用相位角φ的余弦cos φ来表示。Cos φ称为功率因数，又叫力率。功率因数是反映电力用户设备合理使用状况、电能利用程度和用电管理水平的一项重要指标。三相功率因数的计算公式为： P= UI θcos 3 Q=3UIcos θ S=3UI cos θ=P/S
无功功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。 一、按投切方式分类： 1．延时投切方式 延时投切方式即人们熟称的”静态”补偿方式。这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，电容器造成损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切，这个物理量可以是功率因数或无功电流或无功功率。 下面就功率因数型举例说明。当这个物理量满足要求时，如COSΦ超前且》0.98，滞后且》0.95，在这个范围内，此时控制器没有控制信号发出，这时已投入的电容器组不退出，没投入的电容器组也不投入。当检测到COSΦ不满足要求时，如COSΦ滞后且《0.95，那么将一组电容器投入，并继续监测COSΦ如还不满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直到全部投入为止。当检测到超前信号如COSΦ《0.98，即呈容性载荷时，那么控制器就逐一切除电容器组。要遵循的原则就是：先投入的那组电容器组在切除时就要先切除。如果把延时时间整定为300S，而这套补偿装置有十路电容器组，那么全部投入的时间就为30分钟，切除也这样。在这段时间内无功损失补只能是逐步到位。如果将延时时间整定的很短，或没有设定延时时间，就可能会出现这样的情况。当控制器监测到COSΦ〈0.95，迅速将电容器组逐一投入，而在投
低压无功补偿技术规格书． 低压自动无功补偿装置技术要求 1、总则 1.1、本技术规范书适用于变电所内配置的RNT低压动态无功功率补偿装置，它提出了该动态无功功率补偿装置本体及附属设备的功能设计、结构、性能、调试和试验等方面的技术要求。 1.2本技术规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方须提供一套满足本技术规格书和相关标准规范要求的高质量产品及其相应
服务，以保证的安全可靠运行。 1.3、供方须执行现行国家标准和电力行业标准。有矛盾时，按技术要求较高的标准执行。主要的标准如下： GB/T 15576-2008 《低压成套无功功率补偿装置》 GB50227-95 《并联电容器成套装置设计规范》 JB5346-1998 《串联电抗器》 GB191 《包装贮运标准》 GB11032-2000 《交流无间隙金属氧化锌避雷器》 GB/T 2681-1981 《电工成套装置中的导体颜色》 GB/T 2682-1981 《电工成套装置中的指示灯和按钮的颜色》 GB1028 《电流互感器》 GB10229 《电抗器》 DL/T620-1997 《装置过电压保护和绝缘配合》 GB 4208-93 《外壳防护等级》（IP代码） GB/T14549-93 《电能质量-公用电网谐波》 另外，尚应符合本技术规格书规定的技术要求和买方的要求。 1.4、未尽事宜，供需双方协商确定。 2、设备环境条件 2.1、周围空气温度 ℃38.4最高气温： 低压无功补偿设备 技术协议 29.3℃最低气温： - 6.8~10.6℃年平均气温： 1500米2.2、海拔高度：不大于0.05g 6度区，动峰值加速度：2.3、地震烈度：户内2.4、安装地点：、电容补偿柜技术参数3400V 额定电压：1） AC 660V 额定绝缘电压： 2500V 额定工频耐受电压：1min 8kV 冲击耐压： TMY 主母线：）2TMY 母线：PE 系统容量与无功补偿设备等应达到设计要求；3） 外形尺寸：具体见附图4）电压等级下的动态电容无功380V采用）无功功率补偿全部采用动态补偿方式：5 补偿柜，补偿容量具体见附表。％的电抗器，从根本7 对控制器、电抗器、驱动器进行特殊设计，要求选用6）上解决与系统发生串联、并联谐振，避免使谐波放大，实现无功补偿和谐波抑制并举的功能；控制应具有高可靠性，而且操作简单，与系统联结时，不需要考虑交流系统）7 相序，不会因为相序接错而带来烧坏可控硅或其他器件的现象；实现电流过零投切，电容投切过程中无涌流冲击、无操作过电压、无电弧重8）燃现象，使用寿命长；控制器实现全数字化，液晶显示，具有联网通讯功能；9）根据负载无功和负荷波动情况，在规定的动态响应时间内，多级补偿一次到）10位；
高低压无功补偿装置设计选型结构 1、装置主要由并联电容器、电容器专用熔断器、串联电抗器、放电线圈、氧化锌避雷器、隔离接地开关、支柱绝缘子、连接母线和电容器构架等设备组成。若采用双星形接线中性点不平衡电流保护或单星形接线桥差保护，应有电流互感器。 2、串联电抗器串接在电容器组的回路中，用于抵制高次谐波和限制合闸涌流。 用于抵制5次用以上谐波时，电抗器可按Xl/Xc=4.5%-6%配置。 用于抵制3次用以上谐波时,电抗器可按Xl/ Xc=12%-13%配置。 仅用于限制涌流时，电抗器可按Xl/ Xc=0.5%-1%配置。 3、氧化锌避雷器并接在电容器组线路上，以限制投切电容器所引起的操作过电压。 4、放电线圈并接于电容器组的两端，当电容器组继开电源时，能将电容器两端剩余电压在5秒~20秒内自电压峰值降至0.1倍额定电压或50V以下。 5、根据装置所装置设备（电容器、电抗器等）的布置可分为片架式、柜式、围栏式、模块式、集合式和户外箱式等形式。 片架式 结构即以片架（包括直梁、横梁和横档等）为计量单位的零部件，通过螺栓等系列标准件连接而成电容器组构架，其四周为网门。装置具有价格低、运输方便等特点。6kV和10kV等电压等级的装置适宜采用该结构形式。 柜式 结构即将所配置的元器件均装在类似高压开关柜的构架上，柜门用钢板网或镀锌钢板网制成。装置由电抗器柜、放电柜和电容器柜等三部分组成。装置具有外观整齐，方便安装等特点。6kV和10kV等电压等级容量在300kvar~3000kvar 的装置适宜采用该结构形式。 模块式 结构即将设备安装在用型材制成的单元模块上，安装时只需层层或行行拼接即可。该结构又分立式电容器安装和卧式电容器安装两种形式，且单元电容器宜采用内熔丝电容器，具有外形整齐、安装方便等特点。6kV和10kV等电压等级的装置适宜采用该结构形式。 集合式 结构即由密集型电容器等设备组成的电容器组。具有占地面积小、安装维护方便等特点。6kV、10kV和35kV等电压等级的装置适宜采用该结构形式。 围栏式 结构即将可拆式网门护栏在电容器组和电抗器等设备的四周，围栏和设备间留有检修通道。35kV等电压等级的装置适且采用该结构形式。 户外箱式
求质量之上乘守信誉于天 下 系列 无功智能补偿装置 山东特安电气有限公司 SHANDONG TEAN ELECTRIC CO., LTD
目录 一、产品简介.................................................................................................... 错误!未定义书签。 二、产品型号及含义........................................................................................ 错误!未定义书签。 三、主要技术指标............................................................................................ 错误!未定义书签。 四、原理简介.................................................................................................... 错误!未定义书签。 五、接线与运行................................................................................................ 错误!未定义书签。 六、参数设置.................................................................................................... 错误!未定义书签。 七、装置外形尺寸............................................................................................ 错误!未定义书签。 八、安装方法和注意事项................................................................................ 错误!未定义书签。 九、相关资料.................................................................................................... 错误!未定义书签。附一一次原理图............................................................................................ 错误!未定义书签。附二安装图.................................................................................................... 错误!未定义书签。

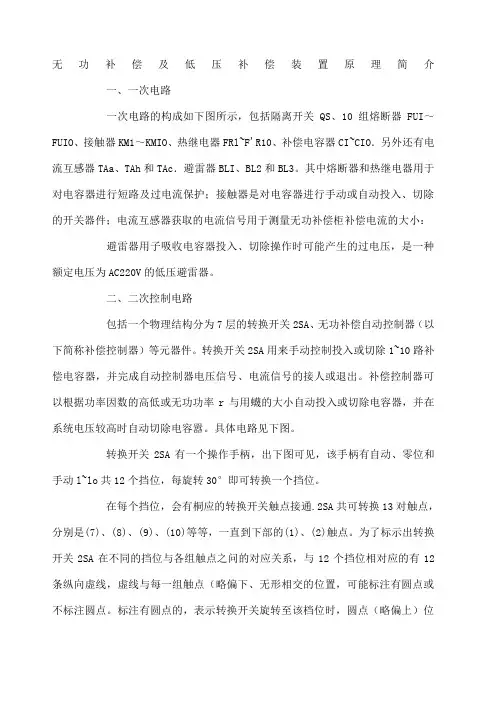

无功补偿及低压补偿装置原理简介 一、一次电路 一次电路的构成如下图所示，包括隔离开关QS、10组熔断器FUI～FUIO、接触器KM1～KMIO、热继电器FRl~F'R10、补偿电容器CI~CIO．另外还有电流互感器TAa、TAh和TAc．避雷器BLI、BL2和BL3。其中熔断器和热继电器用于对电容器进行短路及过电流保护；接触器是对电容器进行手动或自动投入、切除的开关器件；电流互感器获取的电流信号用于测量无功补偿柜补偿电流的大小：避雷器用子吸收电容器投入、切除操作时可能产生的过电压，是一种额定电压为AC220V的低压避雷器。 二、二次控制电路 包括一个物理结构分为7层的转换开关2SA、无功补偿自动控制器（以下简称补偿控制器）等元器件。转换开关2SA用来手动控制投入或切除1~10路补偿电容器，并完成自动控制器电压信号、电流信号的接人或退出。补偿控制器可以根据功率因数的高低或无功功率r与用蠛的大小自动投入或切除电容器，并在系统电压较高时自动切除电容嚣。具体电路见下图。 转换开关2SA有一个操作手柄，出下图可见，该手柄有自动、零位和手动l~lo共12个挡位，每旋转30°即可转换一个挡位。 在每个挡位，会有桐应的转换开关触点接通.2SA共可转换13对触点，分别是(7)、(8)、(9)、(10)等等，一直到下部的(1)、(2)触点。为了标示出转换开关2SA在不同的挡位与各组触点之问的对应关系，与12个挡位相对应的有12条纵向虚线，虚线与每一组触点（略偏下、无形相交的位置，可能标注有圆点或不标注圆点。标注有圆点的，表示转换开关旋转至该档位时，圆点（略偏上）位
