泉盛TG-UV2对讲机如何调频
1、此款对讲机为双守候机型，因而开机后，屏幕上会显示两个通道（注：而非信道），此时会有两种情况：
a、一个向下的小箭头会显示在某一通道的前面，在上面，说明上面为主通道，在下面，说明下面为主通道，
b、在屏幕的上部中间显示“DW”，表示上下两通道不分主、次，为双守候模式;
2、此款对讲机一共有3种显示模式：
a、信道显示模式
b、频率显示模式
c、双守候模式
在以上a、信道显示模式和b、频率显示模式下，都可以改变为c、双守候模式：
按“F”“9”，屏幕上部中间位置会显示“DW”，表示现在为两通道双守候模式，重复如上操作，则取消双守候模式【设置对讲机时，应该只针对a、信道显示模式和b、频率显示模式来进行操作】;
3、信道显示模式一共有三种情况：
a、CH，上下均为信道号：即上下都显示为“CH--信道号（数字）”
b、FR，上下均为信道号+频率：即上下都显示为“M 信道号（数字）频率”
c、NA，上面显示为“M 信道号（数字）名称”，下面显示为“CH--
信道号（数字）”
在信道显示模式【注：非频率显示模式】，按“F”“0”“5”，屏显“DSP.**”，此时按上下键，可以按上面的提示选择信道的三种不同显示模式; 4、在信道显示模式，可以编辑主信道的名称（注：信道名称初始默认为空）
按“F”“BAND”进入信道名称编辑状态，此时，可以看到信道号和跳动的小横线，使用“向上键”“向下键”选择字符，按“BAND”进入下一字符的编辑，编辑完成后，按“MR/VFO”确认并自动恢复到待机状态。【注；信道名称共6位，由（A-Z)26个字母，（0-9）10个阿拉伯数字和（+）（-）（*）（/）4个字符任意组合】;
5、频率显示模式
两通道中的任何一个通道显示为“F0 频率”（F0可以为F1、F2、F3、F4），此时即为频率显示模式，该通道可以称为频率通道；
6、对某一通道进行信道显示和频率显示转换
按“MR/VFO”，主通道会在信道显示和频率显示之间转换；
7、在频率显示模式下，按“BAND”，可以改变主通道（必须是频率通道，可以通过第10步方法来改变哪一个通道为主通道）的频率通道数（F0-F4，共5个通道）；
8、在频率显示模式下，按数字键，可以改变主通道（必须是频率通道，可以通过第10步方法来改变哪一个通道为主通道）的频率，按“向上键”“向下键”也可以改变主通道（必须是频率通道，可以通过第10步方法来改变哪一个通道为主通道）的频率；
9、在频率显示模式下，在上面的情况下，可以将新的频率进行存储，按“F”“MR/RFO”，屏幕显示“SAV**H”,按“向上键”“向下键”选择信道号，后按“MR/RFO”，屏幕显示“SAVE?”，再按“MR/RFO”，确认存储；
10、按“MAIN”键，可以移动小箭头在上下通道间移动，改变主通道；
11、按“F”后，再按“9，DW”，屏幕上部中间位置会显示“DW”，表示现在为两信道双守候状态，重复如上操作，则取消双守候状态；
12、功率选择
重复按“F”“1”，可以在高中低三档对讲机发射功率间轮换，对应的屏幕右上方显示“H”“M”“L”；
13、键盘锁定：按住F键2秒以上，键盘锁定，再按住F键2秒以上，键盘解锁；
14、该对讲机有199个信道，每个信道有各自对应的频率；
1.本机的按键音要靠写频线软件来关闭
2.改频：
关机，同时按住PTT和MON开机，3秒后听到“滴滴”两声松开按键。此时你的手台变成三段机, 频率范围如下：
F0 88.000 - 108.000
F1 144.000 - 147.995
F2 430.000 - 433.995
F3 434.000 - 436.995
F4 437.000 - 439.995
这样五段机的范围完全变成了三段机 (88-108, 144-148,430-439)。关机同时按住PTT和MON开机（重复秘籍操作）听到“滴”一声松开按键，可完全回到原来的五段模式。
3.关于抄收中继台回波的问题：
按F+0+0 显示end "on"就是关闭静噪显示end"off"就的打开静噪
按上下按键选择

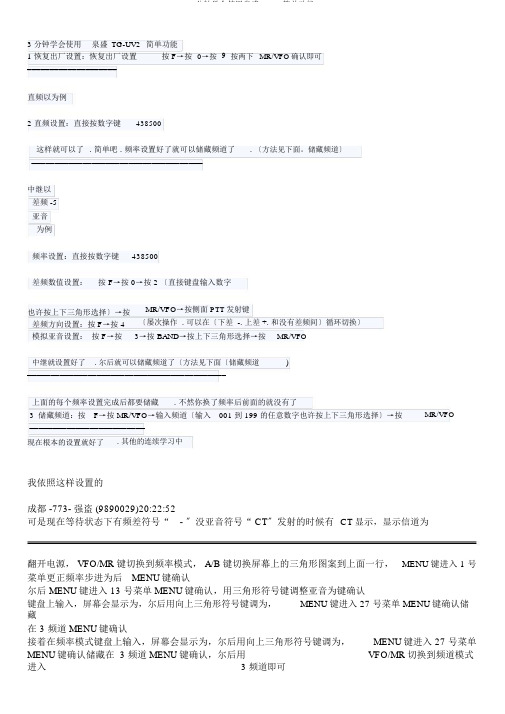

设置频率：
1、设差频：在频率状态下按F-0键，屏幕出现MENU字符，再按2键，出现数字码，直接键盘输入数字，如中继接收频率434.500，发射频率
439.500，设差频值时应选择05.000，按MR\VFO确认后，按发射键返回，下一步设置差频方向，按F键后按数字4键，屏幕出现+号，再F键后
按数字4键，屏幕出现—号，不用储存，自动生成，第一步差频设置完毕。第2项，设亚音，一般中继只设置接受亚音，反过来说我们只发射
亚音，在上一步设置完毕的频率状态，按F+3键，屏幕出现TCOFF字符，此时按BAND键，相继出现TC 数字符、TCN 数字符、TCT 数字符,TC
数字符是我们常用的模拟亚音，后两项是数字亚音等，如选择常用的模拟亚音，也就是TC 数字符，需按动键盘上的上下方向键选择，选
择
好亚音后按MR\VFO确认，第二步完成。3、存储：完成上述步骤后，进行频道储存，按F和MR\VFO键，屏幕出现SAV加数字字符，实际就是你
要选择要储存的频道，直接在键盘上输入001-199,之后按MR\VFO键确认就全部完成了。
泉盛TG-UV2设置中继
1，按MR/VFO键，进入编辑模式，屏幕显示“F*”***.***.(*代表任意数字或字母，下同)
2，以439.750频段为例，按数字键输入439750.
3，按“F”，按数字键“3”，进入亚音编辑模式，屏幕显示“IC.0FF”,按“BAND”键，翻转至“IC. 67.0”.反复按右下脚“下箭头”按钮，设置亚音为“IC.88.5”
4，按“MR/VFO”确认。
5，按F，按0，按2，进入频差设置。屏幕显示0.000.按数字键输入频差05000
6，按“MR/VF0”确定。
7，按F,按4,设置正负频差，439.750为正05.000频差，反复按F+4，直到屏幕上方显示一个“-”号
8，储存信道，按F，按“MR/VFO”,屏幕显示“SAI.*H”，用上下键调节你要储存的位置，后边带“H”说明这个信道上有信息储存，没有"H"说明这个信道是空的。
