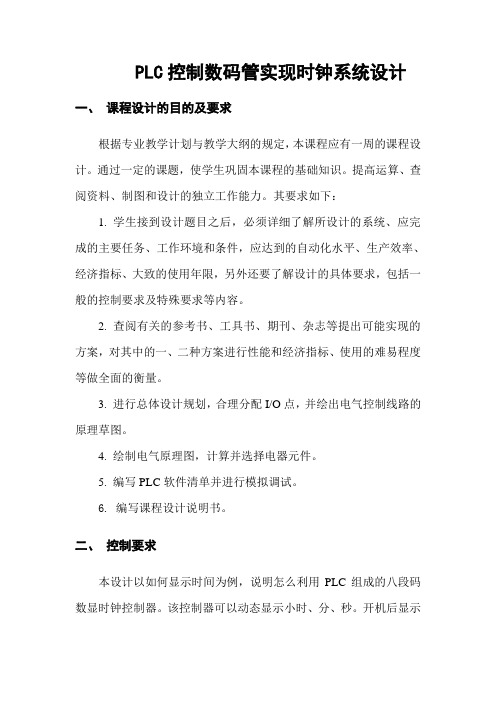

PLC控制数码管实现时钟系统设计一、课程设计的目的及要求
根据专业教学计划与教学大纲的规定，本课程应有一周的课程设计。通过一定的课题，使学生巩固本课程的基础知识。提高运算、查阅资料、制图和设计的独立工作能力。其要求如下：
1. 学生接到设计题目之后，必须详细了解所设计的系统、应完成的主要任务、工作环境和条件，应达到的自动化水平、生产效率、经济指标、大致的使用年限，另外还要了解设计的具体要求，包括一般的控制要求及特殊要求等内容。
2. 查阅有关的参考书、工具书、期刊、杂志等提出可能实现的方案，对其中的一、二种方案进行性能和经济指标、使用的难易程度等做全面的衡量。
3. 进行总体设计规划，合理分配I/O点，并绘出电气控制线路的原理草图。
4. 绘制电气原理图，计算并选择电器元件。
5. 编写PLC软件清单并进行模拟调试。
6. 编写课程设计说明书。
二、控制要求
本设计以如何显示时间为例，说明怎么利用PLC组成的八段码数显时钟控制器。该控制器可以动态显示小时、分、秒。开机后显示
初始状态，按下启动按钮，该控制器开始工作；按下停止按钮，显示暂停于当前状态。在控制器工作的工程中，可以进行秒、分、小时、各状态采用动态循环方式。控制要求：
开机时初始状态显示为00时00分00秒。
按下启动按钮，开始工作，按时间顺序走,说白了就是电子时钟. 各时间状态采用动态循环扫描。
三、 系统概况
（一） 系统的组成
该数显时钟系统主要由
LED 八段数码管和整点报时系统组成。
由PLC 控制的数字电子时钟如图1—1所示。电子钟由8个八段LED 数码管组成。最左边的两个显示小时，中间的四个分别显示分钟，最右边的两个显示00～60秒。在分与秒和小时与分之间各有两个发光二极管。
R?
LED
R?
LED
R?
LED
R?
LED
R?
LED
R?
LED
（二）PLC 的选型及I/O 分配 根据所需的控制信号,输入点数
2点,输出点数14点,选择三菱
PLC FX2N--32MR 构成基本控制单元。其I/O 分配表如下：
表1—1 I/O 分配表
四、系统设计
（一）LED数码管工作原理
它是由若干个发光二极管组成的，当发光二极管导通时，相应的一个点或一个笔划发光，控制不同组合的二极管导通，就能显示出各种字符。LED数码管分普通亮度和高亮度两种。管子正常发光时段工作电流为5～10mA的属于普通数码管，低于2mA的为高亮度数码管，后者的发光效率高而功耗低。
点亮显示器有静态和动态两种方法。所谓静态显示，就是当显示器显示基本一个字符时，相应的发光二极管恒定地导通或截止。所谓动态显示就是一位一位地轮流点亮各位显示器（扫描），对于每一位显示器来说，每隔一段时间点亮一次。控制显示器公共极电位的I/O 口，称为扫描口，控制各位显示器所显示的字形的8位口，称为段数据口。
各辅助继电器各数字显示
数字时钟PLC 控制输入输出分配表
数字显示PLC 控制接线图如下:
硬件接线图如下:
数字 0 1 2 3 4 5 6 7 8 9 秒个位 M121 M122 M123 M124 M125 M126 M127 M128 M129 M130 秒十位 M133 M134 M135 M136 M137 M138 分个位 M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 分十位 M13 M14 M15 M16 M17 M18 时个位 M21 M22 M23 M24 M25 M26 M27 M28 M29 M30 时十位
M33 M34
M35
PLC梯形图及解释如下:
M8013 提供
1秒的脉冲
信号.
STLF完成十
.
进位的效果
