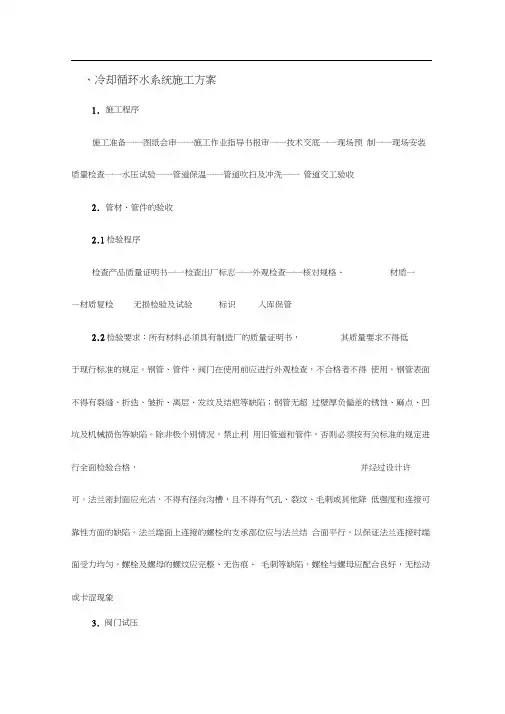

一、冷却循环水系统施工方案
1. 施工程序
施工准备——图纸会审——施工作业指导书报审——技术交底——现场预制——现场安装质量检查——水压试验——管道保温——管道吹扫及冲洗——管道交工验收
2. 管材、管件的验收
2.1 检验程序
检查产品质量证明书——检查出厂标志——外观检查——核对规格、材质——材质复检——无损检验及试验——标识——入库保管
2.2 检验要求：所有材料必须具有制造厂的质量证明书，其质量要求不得低于现
行标准的规定。钢管、管件、阀门在使用前应进行外观检查，不合格者不得使用。钢管表面不得有裂缝、折迭、皱折、离层、发纹及结疤等缺陷；钢管无超过壁厚负偏差的锈蚀、麻点、凹坑及机械损伤等缺陷。除非极个别情况，禁止利用旧管道和管件，否则必须按有关标准的规定进行全面检验合格，并经过设计许可。法兰密封面应光洁，不得有径向沟槽，且不得有气孔、裂纹、毛刺或其他降低强度和连接可靠性方面的缺陷。法兰端面上连接的螺栓的支承部位应与法兰结合面平行，以保证法兰连接时端面受力均匀。螺栓及螺母的螺纹应完整、无伤痕、毛刺等缺陷，螺栓与螺母应配合良好，无松动或卡涩现象。
3. 阀门试压
3.1 该阀门试验应从每批中抽查5％，且不少于1个，进行壳体压力试验和密封试验，当不合格时，应加倍抽查，仍不合格时，该批阀门不得使用；阀门的壳体试验压力不得小于公称压力的1.5倍，试验时间不得少于5min，以壳体填料无渗漏为合格；密封试验宜以公称压力进行，以阀瓣密封面不漏为合格。
3.2 试验合格的阀门，及时排除积水，并吹干。关闭阀门，做好明显标记，并填写《阀门试验记录》。
3.3 阀门壳体压力试验和密封试验应用洁净水进行。
3.4 密封试验不合格的阀门，必须解体检查，重做试验。
4. 管道预制
4.1 切割要求：管道切割后应移植原有标记。切口表面应平整，无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等；切口端面倾斜偏差不应大于管子外径的1%且不得超过3mm。弯管用弯管机冷弯成形或热煨弯。
4.2 管道加工：管道预制工作应按设计单位提供的管道施工蓝图实施。管道预制应遵守下列程序和规定:
4.2.1 管道组成件应按施工图、《管道安装材料表》规定的数量、规格、材质选配。
4.2.2 为了保证工程质量和便于安装，应合理选定自由管段和封闭管段。
4.2.3 自由管段应按施工图标注的长度加工，封闭管段应留有适当的裕度，按现场安装实测后的长度加工，以保证现场安装工作顺利进行。
4.2.4 预制管段应具有足够的刚性，必要时，可进行加固，以保证在存放、运输过程中不变形。
4.2.5 制作完毕的管段，应将内部清理干净，及时封闭管口。需加工坡口的管道一律加工成V型坡口；坡口角度为60°~70°角，根部钝边为1~3㎜。
5. 支架的安装
5.1 现场支架安装标准采用《工业金属管道工程施工规范》GB50235-2010。5.2 支架、管道标高根据鼓风机房地平±0.000为基准点，分别向鼓风机房墙面引基准线以确定管道标高。
5.3 除施工图上标明的管道支架外，在保证管道不变形和规定坡度外，可视具体
情况增设支吊架；同时需经设计确认。
5.4 固定支吊架应按设计要求安装，并在补偿器预拉伸前固定。
5.5 除非支吊架图上明确指出，刚性限位应在一边有2毫米的理论间缝，此间缝
可通过在限位装置和支吊架结构之间增加垫片获得。
5.6 管道安装时，应及时进行支、吊架的固定和调整工作，支、吊架位置应正确，安装应平整牢固，与管子接触应良好。
5.7 无热位移的管道，其吊杆应垂直安装。有热位移的管道，吊点应在位移
相反方向，按位移值的1/2 偏位安装；两根热位移方向相反或位移值不等的管道，除设计文件有规定外，不得使用同一吊杆。
5.8 导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩观象。其安装位置应从支承面中心向位移反方向偏移，偏移值应符合设计文件规定，当设计文件无规定时,偏移值应为位移值的1/2，绝热层不得妨碍其位移。
5.9 弹簧支、吊架的弹簧安装高度，应按设计文件规定调整，并做好记录。弹簧的临时固定件，应待系统安装、试压、绝热完毕后方可拆除。
5.10支、吊架的焊接应由合格焊工施焊，并不得有漏焊、欠焊或焊接裂纹等缺陷。管道与支架焊接时，管子不得有咬边、烧穿等现象。
5.11管道安装时不宜使用临时支、吊架。当使用临时支、吊架时,不得与正式支、吊架位置冲突并应有明显标记，在管道安装完毕后应予拆除。
5.12管道安装完毕后，应按设计文件规定逐个核对支、吊架的形式和位置是否正确。
5.13管道在热负荷运行时，应及时对支、吊架进行下列检查与调整：活动支架
的位移方向、位移量及导向性能是否符合设计文件规定；管托有无脱落现象；固定支架是否牢固可靠；弹簧支架的安装高度与弹簧工作高度是否符合设计文件规定；可调支架是否调整合适。
5.14支、吊架的螺栓孔，应用钻床或手电钻加工,不得使用氧乙炔焰割孔。
5.15管道支、吊架的卡坏(或U 型卡)圆弧部分应光滑、均匀，尺寸应与管子外径相符。
5.16支架底板及支、吊架弹簧盒的工作面应平整光洁。
5.17支、吊架应按设计要求制作，其组装尺寸偏差不得大于3mm 。
5.18管道支、吊架的角焊缝应焊肉饱满，过渡圆滑，焊脚高度应不低于簿件厚度的1.5倍。焊接变形必须予以矫正。
6. 法兰、垫片的安装
6.1 管道安装时，应对法兰密封面及密封垫片进行外观检查，法兰密封面应平整、光洁、不得有裂纹、毛刺及径向沟槽。
6.2 垫片的规格、材质应符合设计文件的规定。
6.3 法兰连接时，应保持法兰间的平行，其偏差不得大于法兰外径的1.5 ‰且不大于2mm。不得用强紧螺栓的方法消除歪斜。
6.4 法兰连接应保持与管道同心，并应保证螺栓自由穿入。
6.5 法兰连接应使用同一规格螺栓，安装方向应一致。紧固螺栓时应对称均匀、松紧适度，紧固后螺栓与螺母宜齐平。
6.6 螺栓紧固后应与法兰紧贴，不得有楔缝，需加垫圈时，每个螺母不应超过一个。
6.7 法兰装配前应对其连接的尺寸进行测量，口径应相符，管口如有变形必
须予以矫正。对焊法兰的内径与管子内径的偏差不应超过壁厚的10%，且不大于0.5mm 。
6.8 装配法兰时，应先在上方进行定位焊接，用法兰角尺沿上下方向找正，合格
后点固下方，再找正左右两侧并进行定位焊。
7. 阀门安装
7.1 进行安装的阀门应是检验合格的阀门。
7.2 阀门安装前，应检查填料，其压盖螺栓应有足够的调节余量。
7.3 阀门安装前，应按设计文件核对其型号，并应按介质流向确定其安装方向。
7.4 法兰或螺纹连接的阀门应在关闭状态下安装。
7.5 当阀门与管道以焊接方式连接时，焊缝底层宜采用氩弧焊，保证内部清洁。焊接时阀门不得关闭，防止过热变形。
7.6 阀门的操作机构和传动装置应动作灵活，指示准确。
7.7 安装铸铁阀门时，应避免因强力连接或受力不均引起的损坏。
7.8 水平管道上的阀门，其阀杆一般宜安装在上半周范围内。安全阀两侧阀门的阀杆，可倾斜安装或水平安装。
7.9 阀门安装后，应对其操作机构和传动装置进行调整与试验，使之动作可靠，开关灵活，指示准确。
7.10 止回阀、疏水阀等一般安装在水平管道上，立式升降止回阀应安装在立管上，旋启式止回阀可在铅垂管道上安装。
7.11 搬运、存放阀门应注意保护手轮，防止碰撞或冲击。吊装阀门严禁在手轮或手柄上捆绑绳扣。
8. 管道安装一般要求
8.1 管道穿墙处应设套管。
8.2 管道安装图中管道的阀门或管件平面图中未注明尺寸时，可根据现场实际操作情况确定位置施工，同时需设计确认认可。
8.3 管道上仪表取源部件应按规定位置先开孔后焊接。温度计插孔的取源部件，
不得向里倒角，并由仪表专业人员现场指导说明安装的注意事项。
8.4 管道对口时应在距接口中心200mm 处测量平直度，当管子公称直径小于100mm 时，允许偏差不应大于1mm；当管子公称直径大于或等于100mm时；允许偏差不应大于2mm 。但全长允许偏差均不应超过10mm。
8.5 管道连接时,不得用强力对口。
8.6 管道预拉伸（或压缩，下同）必须符合设计文件规定。预拉伸前应具备下列条件：
8.6.1 预拉伸区域内固定支架间所有焊缝（预拉口除外）焊接完毕。
8.6.2 预拉伸区域支、吊架已安装完毕，管子与固定支架已固定，预拉口附
近的支、吊架已预留足够的调整裕量，支、吊架弹簧已按设计值压缩，并临时固定，不使弹簧承受管道载荷。
8.6.3 预拉伸区域内的所有连接螺栓已拧紧。
8.6.4 疏排水的支管与主管连接时，宜按介质流向稍有倾斜。
8.7 管道焊缝位置应符合下列规定：
8.7.1 直管段两环缝间距不应小于100mm，且不应小于管子外径。
8.7.2 焊缝距离弯管（不含压制、热推或中频弯管）起弯点不得小于100mm，且不得小于管子外径。
8.7.3 环焊缝距支、吊架净距不应小于50mm，需热处理的焊缝距支、吊架不得小于焊缝宽度的5 倍，且不小于100mm 。
8.7.4 不宜在管道焊缝及其边缘上开孔。
8.7.5 管道焊缝不宜置于套管内。穿墙套管长度不得小于墙厚，穿楼板套管应高出楼面50mm。穿过屋面的管道应有防水肩和防雨帽。
8.8 管道安装工作如有间断，应及时封闭敞开的管口。
8.9 焊缝部位未经试压合格不得防腐。
8.10 管道安装的允许偏差应符合下表的规定。
项目
i=0.0028.11 循环冷却水管道的安装坡度坡向排水点。补偿装置安装9.
，允许偏“Π”9.1 安装形膨胀弯管,应按设计文件规定进行预拉伸（或压缩）。，并应填写《管道补偿装置安装记录》±差为10mm 水平安装时，平行臂应与管线坡度相同，垂直臂应呈水平。9.2
9.3 在施工现场做预拉伸（或压缩）时，请监理等有关方前来见证验收。10. 管道焊接焊前准备10.1
10.1.1 材料准备：按图纸要求或工艺管道要求对管道进行坡口加工。管道的切割和坡口加工采用氧-乙炔等离子进行加工。坡口加工后，必须除去坡口表面的
氧化皮、容渣及其影响接头质量的表面层，并将凹凸不平处打磨平整。不得有裂纹、分层等缺陷。焊材必须具有质量证明书，焊材的保管、烘干、发放、回收严格执行电力建设行业相关规范、标准、相关文件及我单位焊条管理的规章制度。
工机具准备：焊机为直流焊机，焊机完好、性能可靠。烘干设备满10.1.2
足要求，焊工所用的焊条筒、钢丝刷齐全。工作环境：施焊前应确环境是否符合下列要求：风速：手弧焊小于10.1.3
℃时，对090%；环境温度：当环境温度小于8m/s；相对湿度：相对湿度小于℃当环境温度低于-10℃以上，于不预热处理的管道在施焊前应在焊口处预热15
时，必须采取保暖措施。当环境条件不符合上述要求时，必须采取挡风、防雨、搭设防护棚等有效防护措施，保证焊接条件。焊接方法及焊材选用：该冷却循环
水管道采用电弧焊焊接方法。根10.1.4
。焊接工艺参数如下：据焊接工艺评定及电建行业标准、规范，焊条选用J422
，且合格项目满焊工资格：焊工必须持有《锅炉压力容器焊工合格证》10.2
足施工工艺要求。焊接工艺10.3
焊接施工顺序：组对——固位焊——焊接——外观检查——无损检测——)——质量记录（返修）——(热处理坡口要求：按图样要求。图样无要求时按下图加工。
范围油污、铁锈等直至露出金属光泽。组对前应打磨坡口及两侧各20mm 10.4 焊接注意事项及要求：焊条筒内不可存放不同牌号的焊条，焊条在保温筒存放时间不得超10.4.1
小时。过4接地线与管道接触良好，10.4.2 禁在非焊接部位引弧及电弧擦伤管材表面。
防止管材内表面损伤。
10.4.3 打底要控制好电弧，运弧及送丝要均匀，以保证焊缝跟部熔合良好。
10.4.4 层间焊接接头应错开，层间清渣要彻底。
10.4.5 每道焊缝宽度不应超过12mm，每层焊缝厚不应超过4mm.
10.4.6 严格控制层间温度，碳钢层间温度不得大于150℃。
10.5 焊缝返修
10.5.1 返修应由有经验的合格焊工担任。
10.5.2 返修前应分析缺陷性质，缺陷长度和宽度，确认缺陷的部位。
10.5.3 清除缺陷方法：采用砂轮机磨削根部缺陷，磨削的宽度应在4~5mm以内。缺陷清除后，应对返修部位进行坡口修理磨槽两侧的角度不得小于25°，磨槽两端的角度不得大于45°。
10.5.4 返修的焊接工应与正式焊接工艺相同。
11.焊接检验
11.1 焊前检查：焊工在焊接前应检查坡口尺寸及两侧是否清理干净，满足施焊条件。焊接前还应该对焊接环境、工装设备、焊接材料干燥及清理进行检查。
11.2 焊后检查。焊缝外观成型良好，外形平滑过渡。焊缝宽度以盖过坡口边缘2mm为宜，焊缝表面不得低于母材表面，焊缝余高△h≦1＋0.2b,且不大于2mm （b组对后的坡口宽度），角焊缝焊角高度符合设计规定，内表面焊缝不得
低于母材表面，内表面焊缝高度不大于1.5mm不允许有内咬边。焊缝表面不允许有裂纹、未熔合、气孔、夹渣、飞溅存在。
12. 管道检验
12.1 一般规定：具有健全的质量体系,并通过其检验员对施工质量进行检验。
12.2 目测检验：目测检验应包括对各种管道组成件、支承件以及在管道施工过
程中的检验。管道组成件及支承件、管道加工件、坡口加工及组对、管道安装的检验数量和标准应符合技术文件有关规定。除焊接有特殊要求的焊缝外，必须在焊完后立即除去渣皮、飞溅，并将焊缝表面清理干净，进行目测检验。角焊缝的
焊角高度应符合设计规定,其外形应平缓过渡，表面不得有裂纹、气孔、夹渣等缺陷，咬肉深度不得大于0.5mm 。
12.3 焊缝内部质量检验：当检验发现焊缝缺陷超出设计文件或规范规定值时，必须进行返修。
13. 压力试验
13.1 压力试验应以液体为试验介质，当以气体为试验介质时，应采取有效的安全措施。
13.2 在压力试验以后，又在管道上进行了修补或增加了零件，则应对受影响的管道重新进行压力试验。
13.3 建设单位/监理单位应参加压力试验。合格后，应和施工单位一同按《交工技术文件及格式》中的《管道系统压力试验记录》的规定签字、确认。
13.4 压力试验时，应划定禁区，无关人员不得进入。
13.5 压力试验必须遵守规则。
13.6 每项试验合格后按要求认真填写试验记录。
14. 管道系统的吹扫与清洗
管道吹扫与清洗必须制定相应的施工方案进行施工指导。您好，欢迎您阅读我的文章，本WORD文档可编辑修改，也可以直接打印。阅读过后，希望您提出保贵的意见或建议。阅读和学习是一种非常好的习惯，坚持下去，让我们共同进步。
