ZNY.YDJ-1
遥测终端机操作手册
中国水电顾问集团中南勘测设计研究院
HYDROCHINA ZHONGNAN ENGINEERING CORPORATION
2018年8月
免责说明:产品外形、技术参数、功能、价格等请以实际产品及该产品说明书、铭牌为准，如因技术更新产生变更，恕不另行通知！
目录
1 前言 (1)
1.1适用型号 (1)
1.2版本说明 (1)
1.3版权声明 (1)
1.4注意事项 (1)
2 产品概述 (2)
2.1产品简介 (2)
2.2产品特性 (2)
2.3产品实物图 (3)
2.4技术参数 (4)
2.5典型应用 (6)
3 硬件描述 (7)
3.1核心模块面板说明 (7)
3.2核心模块接口描述 (7)
3.3核心模块PCB板说明 (8)
3.4核心模块PCB板接口描述 (9)
4 设备安装调试 (10)
4.1安装注意事项 (10)
4.2硬件安装 (11)
4.2.1 遥测站硬件连接 (11)
4.2.2 遥测终端机硬件接口说明 (12)
4.2.3 按键定义 (14)
4.2.4 LED指示灯 (14)
4.3参数设置与调试使用 (15)
4.3.1 RTU参数设置与调试 (15)
4.3.2 打开唤醒RTU (15)
4.3.3 参数设置 (17)
4.3.4 日期时间设置 (19)
4.3.5 测试 (21)
4.3.6 设置通信网络与目的地地址 (23)
4.3.7 选择RTU供电电压模式 (25)
4.3.8 设置水情站码 (25)
4.3.9 雨量清零 (26)
5 运行提示信息说明 (27)
5.11MIN正常报送信息 (27)
5.2增量/平安/整点报送信息 (27)
5.3固态存贮、U盘写数信息 (28)
5.4GPRS数据发送信息 (28)
6 维护保养 (31)
6.1日常维护 (31)
6.2设备巡检 (33)
6.2.1 巡检前的准备 (33)
6.2.2 巡检 (34)
6.3常见故障及处理方法 (35)
1 前言
1.1 适用型号
本手册适用于中国水电顾问集团中南勘测设计研究院（简称中南院）开发的ZNY.YDJ-1遥测终端机，详细型号见下表。
产品型号硬件版本说明
ZNY.YDJ-1 RTU_MAIN 2017.07 遥测终端机
1.2 版本说明
版本号编写时间说明
ZNY-SW(V2.0) 2018-3-18 适用于ZNY.YDJ-1
1.3 版权声明
本文档所载的所有材料或内容受版权法的保护，所有版权由本公司拥有（注明引用其他方的内容除外）。未经本公司书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印（条件是不得修改，且须保留该材料中的版权说明或其他所有权的说明）除外。
1.4 注意事项
编写本手册的目的是确保用户正确使用本产品，以避免产生危险或财产损失。在使用本产品之前，请认真阅读操作手册并妥善保存以备日后参考。
2 产品概述
2.1 产品简介
中南院从事水情自动测报系统相关产品的研究开发和生产已有二十余年的历史，先后开发了多款遥测终端机。ZNY.YDJ-1（LINGQU-Ⅱ）遥测终端机是中南院在对其过去设计开发的遥测终端机系列产品经验总结的基础上，研究开发的适用于水情自动测报、中小流域水情监测和山洪灾害监测的新一代遥测终端机。由于该产品具有多功能的特点，且目前主要应用于水文监测领域，因此也称多功能遥测终端机或水文遥测终端机。
本产品完全满足《水文自动测报系统技术规范》及其它有关技术标准，并且支持水利部《水文监测数据通信规约》（报批稿）。与以前的RTU相比，ZNY.YDJ-1（LINGQU-Ⅱ）具有固态存贮空间更大、功耗更低、工作电压更宽、时钟精度更高，软件调试、设置参数更方便实用等特点，另外还新增了视频图像采集远传功能与雨量水位调试状态。
ZNY.YDJ-1遥测终端机具有严密的防雷击防强感应电流措施，能在雷电、暴雨、停电的恶劣条件下正常工作。通过配置容量匹配的蓄电池与太阳能光板，遥测终端机能够在连续无日照的情况下正常工作45d以上。
2.2 产品特性
产品主要特点：
（1）支持多信道通信、支持TCP/IP协议、支持多传感器接入，具备多工作体制，运行稳定可靠；
（2）产品集成固态存贮功能，可作为独立的水文固态存贮器使用；
（3）产品集成太阳能充电控制保护功能，实现智能电源管理；
（4）产品内置GPRS/GSM通信模块，节省安装空间、节约成本开支，减少连接部件故障；
（5）产品具有良好的功能扩展和技术升级潜力。通过接入其它类型的传感器，能够方便地适应其它行业的监测需要。
ZNY.YDJ-1遥测终端机主要功能如下：
（1）设置功能：可进行站号、增量随机自报限值、定时报段次、测站时钟、水位和雨量分辨率、水位基值等设置。
（2）数据采集功能：有多种（开关量、数字量、模拟量）传感器接口，能自动采集雨量、水位等信息。
（3）固态存储功能：按照不同观测时段的要求，存贮测站的水雨情数据。
（4）具有多种通信接口：可选用GPRS、GSM等多种数据通信传输方式，当主信道发送失败时，可自动切换到备用信道发送。
（5）具有事件或定时自报、定时或随机查询应答等工作方式。
（6）具有“加报”功能：在定时间隔内，当水位变化或雨量变化超过设定值时主动启动通信链路发送。如预先设定水位变化＞±10cm，或者降雨量＞5mm 时，自动加报有关监测值（超限值可根据测站实际设置）。
（7）具有现场和远地编程查询功能：可在现场和远地设置工作参数，改变测站数据传输路径。
（8）响应召测功能：根据水情中心发送的召测指令，将测站采集的当前值，或过去的记录值，或所有已存贮的数据通过指定的信道或指定的路径发送。
（9）具有工况报告功能。
（10）具有硬件“看门狗”（Watch-dog）功能，防止遥测终端设备死机。
（11）具有自动校时功能，以实现遥测站时钟与中心站时钟同步，校时频度为每天至少校时一次。
（12）雨水情遥测信息上传时带时间标签。
（13）具有打包上传功能：遥测站在每月的1日、11日、21日将上一旬固态存储数据打包上传至水情中心。
2.3 产品实物图
图2-1 核心模块实物
图2-2 遥测终端机整体装配实物2.4 技术参数
表2-1 产品技术参数参数指标
硬件处理器Atmega128
RAM 4K
存贮器
①在板512KB FLASH，掉电数据不丢失，可存2年以上雨量、
700天以上水位数据；
②外存储器：通过U盘读写模块可外接U盘、SD、MMC、TF卡）传感器类型开关量、数字量、模拟量、智能传感器（RS232、RS485、SDI12）
通信接口
4个RS232，1个RS485；
COM0----RS232，参数设置，状态监测；
COM1----RS232，主通信设备；
COM2----RS232，从通信设备；
COM3----RS232，扩展存贮卡；
COM4----RS485，智能传感器/视频图像采集。
表2-1（续）
键盘、显示两个按键、两个状态LED指示灯
时钟精度±5ppm(在25±1℃下)，年误差＜2.5 min
工作电源5.5V～15.5V DC（可选9V太阳能光板+6V免维护蓄电池供电,或14V太阳能光板+12V免维护蓄电池供电）
功耗静态＜1mA，7.2V/6Ah锂电池（无需光板充电）可供作雨量固态存贮RTU运行一年以上；
运行功耗：＜80mA（含通信继电器），1min唤醒工作0.1s
设备可靠性防死机、防程序跑飞、防雷电、抗干扰；MTBF≥25000h。
防护等级IP67
使用环境温度 -10℃～+45℃；湿度 5%～95%, 非结露
重量核心模块：＜0.5 kg；
整机：＜5.0 kg (不含电池)
尺寸核心模块：155mm×90mm×50mm(长×宽×高)；整机：240mm×560mm×180mm(长×高×深)
系统采集要素
①可采集水位、雨量、流速（量）、水温等常规水文要素；
②可采集泥位、泥流速（量）、位移、倾角等地质灾害要素；
③可采集蒸发、风速、风向、温度、湿度、气压气象要素；
④可采集视频图像信息；
⑤可采集蓄电池电压、光板电压等测站工况。
通信方式
①支持GSM/GPRS、卫星、VHF、PSTN 等多种通信方式；
②支持双信道通信，双信道可自由配置（主备、互备）；
③采用双信道通信时，二种信道可自动切换；
④ GPRS模块最多可同时向5个分中心发送数据。
支持协议
①《水文监测数据通信规约》；
② MSTP；
③ RS232、RS485、I2C、SDI-12等。
数据读取一键式“U”盘和便携式计算机
参数设置支持自定义AT指令集
固态存贮支持
2.5 典型应用
图2-3 RTU典型应用示意图
3 硬件描述
3.1 核心模块面板说明
图3-1 核心模块面板说明
3.2 核心模块接口描述
表3-1 核心模块接口描述
接口 标识
物理接口
详细描述
备注
1
雨量/调试合成
接口 6芯（②③—雨量，①GND, ⑤RX, ⑥TX ） 接至RTU 机箱顶盖“雨量”； 接RS232串口（人工置数、RTU 调试、参数设置、状态监测） 2 电源接口 4芯(①GND ，②+12V ，③+12V ，④GND) 接至RTU 机箱顶盖“电源” 3 天线接口 GSM/GPRS 天线 接至RTU 机箱顶盖“GSM/GPRS ” 4
水位接口
15芯（1—14 D0—D13，
15 GND ） 接至RTU 机箱顶盖 “水位” 5 外设智能接口 6芯（①GND, ②RX, ③
TX ，④+5V ，⑤P2_1，⑥P2_2 GND ）
接至RTU 机箱顶盖 “通信”（U 盘
取数模块、U 盘取数按钮、水泵/阀
门/闸门/水量智能口）
6 按键 2个（K1、K2） 核心模块面板 7
LED 指示灯
2个(红色、绿色)
核心模块面板
2、电源接口
3、GPRS 天线接口
1、雨量、调试合成接口
5、外设智能接口
6、按键
7、LED 指示灯
4、水位接口
3.3 核心模块PCB 板说明
图3-2 核心模块PCB 板说明
JTAG
J11
K1_2
K1
K2
P2
P1
COM4
J0 COM3
COM0
COM2
COM1
J10 J9
3.4 核心模块PCB板接口描述
表3-2 核心模块PCB板接口描述
接口
标识
物理接口详细描述备注
Com0 参数编程3芯（①GND, ②RX,
③TX）
RS232(内部串口1)
Com1 主通信口（RS232）6芯(①⑥GND，②RX，
③TX，④⑤＋12V)
①RS232(内部串口0), 电子开关
切换成COM1～COM4分时使用；
②COM1、COM2、COM4 用小5V继电
器，COM3用8550+ 保护二极管；
③COM1、COM2可接VHF电台、卫
星电台、GSM/GPRS模块、有线
MODEM 等（双信道）。COM4接RS485
类型传感器。COM3接智能外设（U
盘扩展模块等）。
Com2
辅通信口
（TTL/ RS232口）
6芯(①⑥GND，②RX，
③TX，④⑤＋12V)
Com3 智能外设接口
（RS232）
4芯（①GND, ②RX,
③TX ，④+5V）
Com4 RS485类型传感器
接口
4芯（①GND，②A+，
③B-，④＋12V）
P1 雨量计数接口2芯（①GND，②信号）
P2 按钮接口2P 用于U盘取数JTAG 程序灌装接口10P(5*2)
J0 电源接口4芯(①GND，②+12V，
③+12V，④GND)
①、②接蓄电池，③、④接光板
（ZNY.YDJ-1、ZNY.HDJ-1)
J2 温度传感器接口3芯(①GND，②DATA，
③+5V)
接DS18B20数字温度传感器
J9 浮子水位计扩展板
接口22P(11*2)
(①②GND，③可控电源，4～20
L0～L15)
J10
功放语音接口4P（①②+12V，③
SPK+，④SPK-）
用于山洪监测预警高音喇叭
J11 内置GPRS
语音接口3P(①RI，②SPK+，③
SPK-)
用于山洪监测预警电话语音
K1 K2 按键两个按键
K1_2 面板排插5芯(2个LED灯、2个
按键)
4 设备安装调试
4.1 安装注意事项
本产品必须正确的安装和配置方可达到设计的功能，通常设备的安装必须在本公司认可合格的工程师指导下进行。
安装注意事项：
──遥测仪机箱的安装位置尽量考虑在通风，不被暴晒处。受热温度太高对机箱内的设备工作不利。
──太阳能光板要朝南安装，并根据当地日照情况调好受光面的俯仰角度，对于不同地点，最佳倾角不同，可查表确定。注意防止碰破上面的玻璃。
──雨量翻斗是每斗0.5mm雨量。翻斗底座上有一个调水平的水泡，放置翻斗的底座安装好后，将翻斗放稳，再调好水平，装好漏斗筒。
──雨量计最上面的漏斗筒安放时一定要清扫干净，防止堵塞。
──水位计安装在水位井口，与遥测机箱之间的距离宜小于50m。水位计安装应充分考虑最低、最高水位变幅。
──GSM/GPRS 天线应稳固固定在信号强度最稳定的部位。
──太阳能光板线缆、蓄电池线缆连接前应分别用绝缘胶缠绕“+”、“-”级，防治短路。
──外围设备安装完成并分别检查合格后，最后给遥测RTU上电，用万用表仔细测试首次上电的工作电流并记录，测量值应符合产品手册技术指标。
──按照“4.3 参数设置与调试使用”调试系统参数（系统参数在出厂前为默认值）。
──做好设备安装记录、拍照，并清理环境卫生。
4.2 硬件安装 4.2.1 遥测站硬件连接
ZNY.YDJ-1遥测终端机硬件连接示意图如下所示。
图4.2-1 遥测终端机硬件连接示意图
浮子式水位计
翻斗式雨量计
太阳能光板
蓄电池
笔记本
遥测终端机（ZNY.YDJ-1）
智能外设（U 盘模块等）
2*1.5mm 2 线缆
2*0.75mm 2 线缆
15芯线缆
RS232
2*1.5mm 2 线缆
4.2.2 遥测终端机硬件接口说明
1雨量接口2电源接口
3水位接口 4 通信接口
口
图4.2-2 遥测终端机硬件接口说明
表4.2-1 遥测终端机（外机箱顶盖）接口描述
接口
标识
物理接口详细描述备注
1 雨量3芯（① GND，②空，
③信号）
接翻斗式雨量传感器
2 电源4芯(① GND，②蓄电
池+12V，③光板+12V，
④ GND)
①、②接蓄电池
③、④接太阳能光板
3 水位19芯（1～14脚对应并
行码水位传感器接口
的1～15脚，19脚 GND，
其余空）。
接并行码浮子式水位计
4 通信7芯（① GND，② U盘
取数_RX，③ U盘取数
_TX，④ U盘取数_+5V，
⑤⑥⑦--空）
接智能外设（U盘取数模块、水泵/
阀门/闸门/水量智能口）
5 GSM/GPRS天线接GSM/GPRS无线模块天线
6 按键U盘取数请求按钮
表4.2-2 遥测终端机（核心模块面板）接口描述
接口
标识
物理接口详细描述备注
1 K1 发送键
2 K2 第二功能键
3 L1 红色LED灯
4 L2 绿色LED灯
5 TEST 人工置数、RTU调试、
参数设置、状态监测
接口
RS232 9D接头
(② RX，③ TX，⑤ GND)
4.2.3 按键定义
遥测终端RTU面板有两按键K1和K2
按键的使用：
1) 按K1，发自报数据。
2) 按住K1几秒，等红绿LED全亮，进入调试状态，可以测试雨量计翻斗信号，再按K1则发送调试值，雨量计数不计入雨量正常累计值。
3) 按住K2不松，再按K1，导出全部数据到U盘(由此可同时测试U盘写数正确否)，要用串口调试初始化雨量区和水位区，运行一段时间就有数据，可导出到U盘。红、绿LED交替闪亮4次表示全导出OK。
4.2.4 LED指示灯
LED的指示：往U盘写数据时，RTU面板上的红LED闪3次表示读写模块CH375未连接好，红LED闪5次表示U盘未准备好。
RTU正常运行时，每分钟唤醒时，RTU面板上的绿LED会闪亮一次。有雨量翻斗信号，也会唤醒RTU，绿LED闪亮一次。
GPRS模块的指示灯：RTU发送数据时，GPRS模块的红LED亮起来，约10秒左右，模块找到信号，红LED开始慢节奏闪烁。模块开始连接当地GPRS 网络，连水情中心IP的端口，发送数据整个过程需要45秒左右。
当出故障时，例如GPRS模块有问题、天线破损断开、当地手机基站有问题时，RTU发数给GPRS模块上电后，红LED会亮起来，10秒后仍然一直亮着，不闪烁，这即为不正常表现，发送数据将不会成功。要做相应处理，如更换天线或更换GPRS模块等，基站问题则要查询当地通信公司。
4.3 参数设置与调试使用
本遥测RTU采用低功耗紧凑型设计，省去键盘和显示。其运行状态依靠红、绿LED指示，或者通过RS232监视串口获得运行信息和设置参数及其取得固存数据。串口终端设备可用目前市场大量拥有的便携便宜的上网本PC，也可用专门为固存RTU配套设计的手持终端。
4.3.1 RTU参数设置与调试
可用串口调试助手程序，通过自定义AT命令对RTU进行参数设置或调试。但这需要专业人员熟悉这些命令，使用难度较大，建议使用与RTU配套的调试程序Datamanager.exe。通过该软件，使得读取数据、设置参数等工作变得容易。
调试程序Datamanager.exe的优点是绿色软件，编译之后是一独立的EXE程序，不需安装，不像VB编的程序，需要处理为安装包，首次在机器上运行前还要先安装。与其它的串口调试程序另一不同之处是，该程序不会像其它程序数据接收显示窗口收不了多少数就缓冲区溢出，很不方便，它的接收缓冲区很大可达4G。
波特率：19200,N,8,1。
4.3.2 打开唤醒RTU
使用[Datamanager.exe]调试程序软件打开RTU，将RTU连接到PC的串口，运行Datamanager.exe，选择相应端口，点“打开串口”。然后给RTU上电，则可看到监视窗口有“power on”，这表示已开始正常运行。
PC计算机串口连接可采用USB2.0转RS232通用串口线。
要进入设置参数状态，需点击“唤醒RTU”按钮，当出现“Press again!!!”时在三秒钟之内再次点击“唤醒RTU”按钮，则唤配RTU成功。点唤醒过程是PC 先发一串唤醒码，RTU被中断唤醒后，发确认信息给PC请求回复，PC再确认应答，则RTU回一串信息后正式进入等待接收AT命令状态。这一过程中如任一方不按要求给予应答，则RTU会在设定的等待时间后自动退出。
选择相应端口
图4.3-1 调试程序Datamanager.exe启动窗口
图4.3-2 唤醒RTU窗口
水情自动测报系统的日常管理和维护方案水情自动测报系统概况 水情自动测报系统是综合运用计算机、电子、通信、遥感、水文、气象等多学科技术，完成对江河、水库和流域的降雨量、水位、流量、土壤蒸发、机组发电、闸门启闭等水情信息的实时采集、传输、处理、存储管理、预报、自动生成调度方案和发布的信息系统。通俗的说：它是江河和水库调度的“千里眼”，是水调自动化的重要组成部分，它为决策人员合理准确的调度提供科学的依据。水情自动测报系统系统主要由水文传感器、数据采集终端（RTU）、数据传输信道、通信设备、应用软件、数据处理计算机和供电电源等构成。若以信息传输方式来区分，可分为有线传输（ISDN）、微波、公用电话线(PSTN)、短波、超短波(UHF/VHF)、卫星（Inmartsa-C,Vsat）和移动短信（GSM、CDMA、GPRS）等方式。若以其所处位置不同来区分，系统又可分为遥测站、空间站、中继站（地面站、网管中心）和中心站。 空间信道 遥测站中心站 图示1、水情自动测报系统工作流程图
一、做好基础工作 1、收集资料、建立档案 水情自动测报系统运行管理的一项重要的基础工作就是建立完整的技术资料档案。内容包括：设备的技术说明书、各种图纸、系统的各项设计报告、系统的安装和调式报告、系统的试验和验收报告、系统运行日志、系统的月度和年度运行报告、各类报表、设备台帐、系统的日常维护和检修记录、遥测站档案（包括遥测站所在地、代管人、安装及投运时间、测站属性、通信方式、遥测站改造和维护记录、故障情况和处理记录等）等。 2、制定运行规范 要根据本系统的实际情况，制定一套切实可行的系统运行管理规范和操作规程，规范应对整套系统运行、操作、管理、维护、故障检修和考核做出具体的规定，使工作人员有章可循。 3、编写运行报告 根据每日记录，统计出系统的可用率、系统的畅通率，数据的正确率（与人工报数据比较）和预报精确度等。编写系统的月度和年度运行报告，内容包括：系统通信情况、中心站运行和维护情况、中继站与遥测站的运行和维护情况、系统的升级改造、系统的故障以及处理情况、数据精度分析、系统尚存在的问题和处理意见等。通过总结、分析和比较，可以随时掌握系统的运行状况，及时发现和处理系统存在的问题和隐患，以确保系统安全可靠的运行。 4、提高人员素质 由于水情自动测报系统的运行管理涉及到多学科、多种技术，因此，系统应配备包括通信、计算机及水文等方面在内的专职管理人员，负责系统的运行管理和维护。管理和维护人员首先应参与到系统的设计和安装全过程中，这样有利于尽快熟悉和掌握系统的原理。同时，还要加强技术培训，使管理和维护人员能熟练掌握系统的运行管理和维护技术。 二、日常使用和管理工作
升腾终端使用维护说明 一、升腾终端简介 (2) 二、终端产品技术介绍。 (2) 集中式计算模式。 (2) 分布式计算模式。 (2) Thin-Client/Server计算模式。 (3) 三、Thin-Client/Server模式进一步说明 (4) 四、升腾Window终端设置使用说明。 (5) 1、系统设置使用说明。 (6) A、信息显示终端名称及相关版本信息。 (6) B、“显示”参数设置 (6) C、“网络”参数设置 (7) D、键盘使用习惯设置 (8) D、安全参数设置 (9) E、ICA设置 (9) ICA全局设置 (10) ICA中添加打印机 (11) F、RDP设置 (11) G、PPP设置 (12) 1、添加“拔号连接” (13) 2、添加直接连接界面 (14) 3、添加PPTP连接 (15) 4、添加L2TP连接 (16) 5、添加PPPOE连接 (16) H、PING选项 (17) I、其它设置 (18) 2、连接添加及设置 (18) A、添加ICA连接 (18) B、添加RDP连接过程 (21) C、添加telnet连接 (23) D、添加TN5250连接 (25) 五、终端启动界面说明 (26) 六、输入法的使用 (26) 八、使用E-KEY (27) 九、终端上打印机的使用 (28) 1、ICA打印机设置 (28) 2、RDP打印机设置 (28) 十、终端升级 (28) 服务器端设置步骤 (28) 终端操作： (30) 1、底层升级 (30) 2、上层升级 (33)
一、升腾终端简介 升腾公司做为国内第一个Windows终端自主研发和生产的公司，自从1998年推出中国第一台具有自主知识产权的Windows终端--升腾2000以来，升腾Windows终端产品已经连续六年国内销量第一，是国内Windows终端市场当之无愧的领导厂商。升腾公司先后推出了2000系列、2100系列、25系列、2800系列、3000系列、3100系列、3200系列、33系列、35系列、36系列、55系列、56系列、65系列、66系列、83系列、86系列等几大系列的终端产品。其中65系列和66系列为Unix终端外，55系列和56系列为Linux终端，83系列和86系列为XPE终端，其余全部为Window CE终端系列。在目前这些终端系列中25系列、28系列、35系列、36系列、56系列除支持NC启动外，还支持NDC启动模式。 二、终端产品技术介绍。 终端技术的发展是随着计算模式的发展步伐前进的，自计算机诞生以来，主要经历了3种计算模式，分别为集中式计算模式、分布式计算模式、Thin-Client/Server计算模式。下面对这三种计算模式做简单介绍。 集中式计算模式。 20世纪六十年代，集成电路和大型集成电路的发展，使的计算机可以做的更小，更便宜，应用领域也就逐步展开。这一时期，大型机和小型机系统的应用方式是分时共享系统，这是早期的集中式计算模式。（大型机、小型机与通用或者专用的终端设备组成的应用系统通常被称为大型机系统。）用户通过字符终端（哑终端）来访问服务器，共享大型机计算资源，字符终端是终端的最早的模型。 这种集中式计算模式的特征： A、昂贵的硬件设备，主机都是专用服务器。 B、专业性强，主要应用在科学机构或政府重要机构。 C、集中式的应用管理模式。但是终端以字符界面为主，人机交互界面差。 分布式计算模式。 分布计算模式是由集中式计算系统和客户机/服务器计算机系统演变而来的。计算机的普及和WINDOW系统的推广，图形界面得到大家的喜爱。将公共数据和应用软件放在专门的服务器上，PC用户可以登陆到相应服务器使用软件和存取数据，这就是PC/Server方式的分布式计算模式，也叫客户机/服务器模式（C/S）模式。
DATA-6301GPRS/GSM遥测终端机 使用说明书 唐山平升电子技术开发有限公司 地址：河北省唐山市国家高新技术开发区创业中心C座二层 售前咨询：400-611-8633 售后服务：400-691-8633 网址：https://www.doczj.com/doc/5011078115.html, https://www.doczj.com/doc/5011078115.html,
目录 第一章产品简介 (2) 1.1概述 (2) 1.2产品特点 (2) 1.3产品功能 (2) 1.4技术参数 (2) 1.5产品外型 (3) 1.6产品出厂配置 (3) 1.7产品内部结构 (3) 1.7.1内部结构图 (3) 1.7.2内部结构说明 (4) 1.8接口说明 (5) 1.8.1外部设备接线端子说明 (5) 1.8.2指示灯说明 (5) 1.8.2.1面板工作状态指示灯说明 (5) 1.8.2.2串口状态指示灯说明 (6) 第二章设参软件使用说明 (6) 2.1设参软件的安装环境 (6) 2.2设参软件的安装 (6) 2.3设参软件操作界面使用说明 (9) 2.4基本参数（常用参数）设置 (10) 第三章与流量计、变送器的连接及相应的参数设置 (12) 3.1与模拟量输出的变送器接线及参数设置 (12) 3.1.1与模拟量输出的变送器接线 (12) 3.1.1.1注意事项 (12) 3.1.1.2与变送器接线 (13) 3.1.2参数设置 (13) 3.2与串口流量仪表接线及参数设置 (14) 3.2.1与串口流量仪表接线 (15) 3.2.1.1注意事项 (15) 3.2.1.2与串口仪表接线 (15) 3.2.2参数配设置 (16) 3.2.2.1海峰流量计参数设置 (16) 3.2.2.2设置串口参数 (16) 3.3与脉冲表接线及参数设置 (17) 3.3.1与脉冲表的接线 (17) 3.3.1.1普通单干簧管脉冲水表 (18)
升腾Linux终端使用介绍 Linux终端简介 (1) 终端控制面板设置（类似于Window系统的控制面板） (2) 输入法 (3) 连接管理器 (8) 1、列表框介绍。 (8) 2、连接的管理 (9) ICA连接向导 (11) RDP连接向导 (14) Telnet连接向导 (17) X-Term连接向导 (19) 鼠标设置 (20) 网络设置 (21) （一）、单网卡单网口机型 (21) （二）、单网卡双网口机型 (23) （三）、双网卡机型 (26) Ping网络检测试工具 (30) PPP连接建立 (31) 打印任务管理 (34) 安全设置 (35) 服务设置 (37) 声音设置 (38) 屏幕锁定程序 (39) Telnet设置 (42) 时间配置程序 (47) 模块升级程序 (47) 显示设置 (50) 系统底层升级。 (52) 早期版本BIOS系统升级。 (52) 新版本终端升级 (56) Linux终端简介 升腾资讯做为国内最大的Window终端生产销售厂家，在过去的几年中，除了推出几十款Window终端之外，还推出了5500、5500MD、5600、5600L等几大系列的Linux内核终端。Linux终端是基于嵌入式Linux操作系统的多功能网络终端。支持Citrix公司的ICA 协议和Microsoft公司的RDP协议，还支持telnet和XDMCP协议。通过RDP和ICA两种协议，终端可以连接多台不同的Windows终端服务器；通过telnet协议远程登录到开启telnet 服务的服务器,通过XDMCP协议远程登录到X服务器。并可发展成为同时具有Telnet仿真、
升腾Window终端使用指南 目录 目录 (1) 一、概念部分 (3) 1什么是Window终端？ (3) 2什么是单网卡双网口？ (3) 3什么是RDP连接？ (3) 4什么是Telnet连接？ (4) 5什么是ICA连接？ (4) 6什么是TN5250连接？ (4) 二、硬件部分 (4) 1升腾Window终端有几个网络接口？ (4) 2升腾Window终端有几个并口？ (4) 3升腾Window终端有几个串口？这些串口是什么电平？ (5) 4升腾Window终端的串口默认如何为外设供电？是否可以更改？ (5) 5升腾Window终端是否带有声卡？是否支持音频播放？ (5) 6升腾Window终端是否可以外接电脑音箱？如何接？ (6) 三、输入法使用部分 (6) 1如何打开升腾汉字输入法？ (6) 2如何修改“调出输入法”及“切换不同输入法”的热键（组合键）？ (6) 3如何切换输入法？ (7) 四、系统设置部分 (7) 1为什么添加的连接等信息会自动丢失？如何永久保存设置信息？ (7) 2如何在升腾Window终端中添加连接？删除连接？修改连接？ (8) 3什么是启动直连？升腾Window终端是否支持启动直连？ (10) 4升腾Window终端中如何设置或取消一条连接条目的“启动直连”属性？ (10) 5如何进入设置升腾Window终端的IP地址及显示属性？ (11) 6如何进入升腾Window终端的系统设置？ (11) 7如何设置终端机器名？ (12) 8如何设置终端显示分辩率及颜色等显示属性？ (13) 9显示分辩率设置太高后显示器无法正常显示，如何恢复默认设置？ (13) 10如何启用升腾Window终端的屏幕保护功能？ (13) 11如何设置升腾Window终端的网络地址？ (14) 12如何设置升腾Window终端的升级服务器？ (15) 13升腾Window终端的默认管理热键是什么？是否可以更换？ (15) 14升腾Window终端的默认活动窗口管理热键是什么？是否可以更换？ (15) 15升腾单网卡双网口机器的网口切换热键是什么？是否可以更换？ (16) 16升腾Window终端是否可以设置开机密码？如何设置？ (17) 17升腾Window终端是否可以设置系统设置密码？如何设置？ (18) 18是否可以禁止在终端本地使用USB设备？ (18)
VOI云教室解决方案建议书
目录 一.概述 (2) 1.1.背景 (2) 1.2.现状分析与挑战 (2) 二.需求分析 (2) 2.1.业务需求 (2) A.实训类应用复杂，体验有要求 (2) B.课程智能安排，多镜像切换 (3) C.考试类应用的高可靠性要求 (3) 2.2.技术需求 (3) 2.3.建设目标 (3) 三.云教室解决方案设计 (5) 3.1.方案总结架构 (5) 3.2.方案部署模式 (6) 3.3.解决方案产品组件 (7) 3.4.方案管理特性 (9) 3.5.方案价值与优势 (12) 四.VOI云教室解决方案与PC对比分析 (12) 4.1.核心优势 (12) 4.2.详细对比 (13) 五.成功案例 (14)
一.概述 1.1.背景 我国教育信息化历经十余年发展，投资规模逐年加大。经过“211工程”“985工程”以及“面向21世纪的教育振兴行动计划”“农村中小学远程教育工程”“西部大学校园网”和“校校通”等一系列的重大工程建设，有力的推动了我国教育信息化的进程。 现阶段，我国教育信息化建设正经历“云”的变革。云计算作为IT行业的第四次革命，在教育行业也逐步落地，应用也日渐深入。各高校也相继开展了云计算在教育系统的应用平台。 1.2.现状分析与挑战 新型的数字化校园的教学方式已经离不开计算机的辅助，无论是高校、普教还是职教都在不断的增加计算机和计算机教室的数量。现在大部分的教学工作都在机房进行，同时机房也是大多数学生查找资料，完成作业以及考试的场所。然而，学生机房的管理、维护复杂；更新频率高，系统稳定性差等问题严重影响了教学业务。主要面临的挑战如下： ?计算机教室设备数量多，型号复杂，无法有效统一管理； ?传统PC折损率高 ?PC设备利用低 ?易感染病毒，网络安全造成压力 ?软、硬件升级压力大 如何提高机房计算机的管理水平、响应速度和安全稳定性，已经成为现代教学工作管理者所必须考虑的问题。 二.需求分析 2.1.业务需求 A.实训类应用复杂，体验有要求 随着信息化发展，各高职院校专业课程信息化程度越来越高，多媒体视频教学已司空见惯，一些专业教学中还会使用3DMAX、AutoCAD等图像密集型运算应用，计算资源消耗高。
1.概述 1.1产品简介 WJ-6000遥测终端机采用工业级嵌入式实时多任务操作系统，具有强大的数据处理能力和较高的数据采集精度，是一种高可靠性和高智能化的微功耗数据采集终端设备，产品集数据采集、显示、存储、通信和远程管理于一体。除满足一般水文水资源系统应用需求外，还提供山洪、气象、环保、农业灌溉、供水等领域对现场数据处理的需求。系统设计充分考虑野外恶劣工作环境的特点，低功耗、全天候、免维护工作，极大方便了系统的设计、集成、安装和维护。通常可采集的参量有：雨量、水位、闸位、流速、流量、水量、温度、湿度、水质和图像等。 WJ-6000遥测终端机外观图如图1所示: 图1：WJ-6000遥测终端机外观图
1.2产品特点 1.高性能嵌入式操作系统，模块化的功能设计，更容易进行外延扩展。 2.完善的电源管理功能，大大降低产品功耗。 3.终端设备作三防漆处理，适应高温、高湿等野外恶劣环境使用。 4.多样化的配置方式，支持键盘、串口、远程三种方式。 5.优化的主备信道备份机制，及时有效，且更省钱。 6.人性化的前置机通讯软件设计，自动化实现参数配置、历史数据查询、远程升级功能，方便后方管理。 7.多通道数据传输，以保证数据传输的稳定性和可靠性。最多支持数据同时发往5个不同中心。 8.支持参数远程设置，支持GPRS、GSM设置和查询参数，方便可靠。1.3执行标准 1.行业标准 1）《水文自动测报系统设备遥测终端机SL T180 -1996》 2）《水文测报系统技术规约和协议SCSW008-2011》 3）SL651-2014《水文监测数据通信规约》 2.企业标准 1）《水文自动测报系统遥测终端机企业标准》 2.产品功能 WJ-6000遥测终端机具有如下功能： 1）可连接多种水位计，包括压力式、气泡式、雷达、超声波、浮子式等。
升腾Window终端使用常见问题及处理方法
一、显示问题 1、开机后终端连续发警报声且无显。 故障现象：按下电源开关后“嘀”一声，然后有节奏的 长“嘀---”声音，同时显示器没有显示。 故障排除：一般是内存接触不良或者内存损坏，请检查内存条。 2、开机无显但终端未发出警报声。 故障现象：按下电源开关后“嘀”一声，差不多5秒后 再“嘀”一声，两秒后显示器依旧没有显示。 故障排除：一般是显示器问题，请检查显示器与终端间 连接是否正常，显示器电源线连接是否正常， 显示器电源指示灯是否点亮 3、系统启动进度条结束后无显。 故障现象：在终端系统启动过程中，在程序进度条打点 完成后显示器没有图像，无法进入终端治理 连接的界面。 故障排除：一般是显示分辨率或者刷新率设置参数高于 彩显的参数引起的，可在终端启动时按住
“Ctrl”键进入“BOOTMENU”，按ctrl＋U， 选择“start DEFAUL system”（第一项）后 回车即可，进入系统后再将终端显示参数设 置为与彩显相匹配的数值。 二、终端系统启动问题 1、启动过程中停止错误。 故障现象：在终端系统启动过程中，在程序进度条打点 没有完成就停止不动 故障排除：终端系统软件出错，请重新写入终端系统程 序。 2、启动后提示找不到系统盘 故障现象：开机后提示“DISK BOOT FAILURE,INSERT SYSTEM DISK AND PRESS ENTER” 故障排除：造成这种现象的缘故有二 A、关于3600系列终端，可能是因为启动模 式选择有误，请在开机后按住F12键， 并在出现的菜单中选择“BOOT NC”。 B、终端系统软件丢失，请使用升级终端升级 工具重新写入终端系统程序。
使用升腾终端的注意事项 1、在设置终端时，每一台终端都要给它起个不同的终端名(终端名也不要和用户名相同)， 以免打印机造成串打，如果造成串打，这时可以更改一下终端名，然后把终端重启一下就可以解决问题的。 2、在其他设置里可以把支持MP3播放不要选中（如果不使用MP3），在打印出错时提示上 选中（其实这个选项是给telnet下使用的，如果终端是在应用windows下这个选项可以不要选中）。 3、在添加打印时：如果终端选择ICA连接就要选择ICA来添加打印机、如果终端采用RDP 连接就要采用RDP来添加打印机。 4、在终端上设置完以后，在系统设置中的安全选项上可以加入密码，起到保护的作用，如 果没有密码就不能对终端进行修改已经添加的条目，只能进行连接进行。如果所设密码忘记，可以用TerMinalDevice来使用；5500的超级密码是CentermNC。 5、在Telnet下，有时应用软件的功能键没有取作用，这时你可以参照NetTerm下的键盘发 码来进行设置，终端在登陆系统时在设置菜单上有“用户自定义键盘”就可以进行了。 6、设置完以后，必须保存系统设置：“Shift＋F2”进行保存。 7、要经常进行对终端外设的检查：如打印机等一些外设设备。 8、如果要使终端实现16位真彩，系统必须是windows 2003（采用RDP连接方式）或者 windows 2000 server＋MetaFrame1.8（采用ICA连接方式）。 9、有时终端登陆不了终端服务器（当然网络正常时），这时有可能是由于终端授权的问题 产生引起的，你可以这样来处理应该是可以解决的，处理方法是：（1）把终端打开，在
捕猎器使用说明书 二、主要参数：直流12V(12AV以上电瓶)输出电压：8000-15000V。 捕杀范围5000米报警指示声光仪表指示 三、自备配件：12V电瓶或者电源塑料绝缘胶管 22-24号细铁丝(米丝)铁地桩(直经6钢筋60cm) 四、地网安装： 1、按接线图所示，在菜地、果园、花生地、豆地等四周布一条裸体细铁丝用绝缘铁桩作支撑，把铁丝架离地面以猎物身高不能穿过为好。（如打兔子铁丝离地面30公分左右）绝缘物要用耐高压的塑料管套在铁桩上以防潮湿漏电。 2、用花线或高压绝缘线将本机高压输出与细铁丝连接（严禁接地）：本机接地直接用裸体导线插入地面越深越好。因地面与动物身体形成回路，地面干燥效果差可用双线布网。 五、工作状态：接入12V电瓶，开始报警充电，大约2分钟后高压表进入工作显示，报警停止表示已进入高压等待。当猎物触网时高压放电将其击死；放电后重复上述过程。如果一直报警不停，可能高压地桩漏电或与地面短路，必须立即断开电源，查找漏电（一般闪电光）的地方，排除后即可正常工作。地面越湿效果越佳可整夜捕杀。 六、注意事项： 1|、因电压太高严禁用电笔测高压，严禁在机器的高压输出端直接短路放电，应距机器15米外放电以免烧坏机芯。 2、清理猎物时必须切断电源，用带绝缘柄长罗刀把网线对地面放电后再清理，以防触电。 一，把高压输出端接至已放好线的铁丝上，地线接至已插入地下的圆钢上。二、检查高压输出及铁丝有无接地（短路）现象，将12V电瓶（或电源）按极性接至输入“+”、“—”极，方可开机。 三、开机可听到报警声及电流、电流表由高到低逆退，为正常充电。指针退至 0.5A处表示充电已满，可正常工作。如果开机后指针在2.5A处30 秒不后退,说明有漏电现象,应关机检查线路是否有接地或绝缘体击穿现象。故障排除后方可开机。 四、高压绝缘材料可选用4-6公分的塑料管（电工用的穿线管，或用医用的一次性注射器管代替），取30公分长一端削成斜尖，另一端用锯条拉1-2厘米深的缝隙，架高压线用。 五、放线：用4分塑料管插入地下，地上高度调适当。将细铁丝固定在塑料管上即可。 六、收线：先关机，后在15米线以外放电（用地线和高压短路），放电后方可收线。 七、拾兔、鼠时应关机切断电源（用绝缘棒将兔、鼠挑离铁丝）。 八、有畜禽地区应专人看守，严禁畜禽等闯入布线区，防止造成不应有的损失。 注意事项： 1、参考猎物身体高度，网线不可架得太高或太低。打兔在25-35厘米，打狗在50厘米。

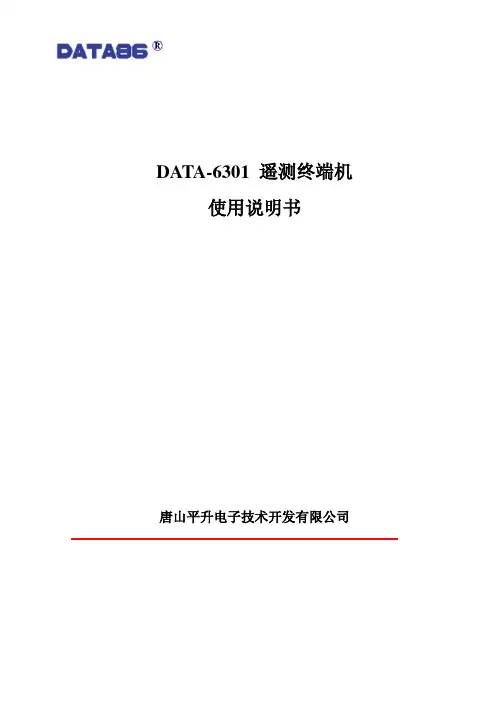

DATA-6301 遥测终端机 使用说明书 唐山平升电子技术开发有限公司
