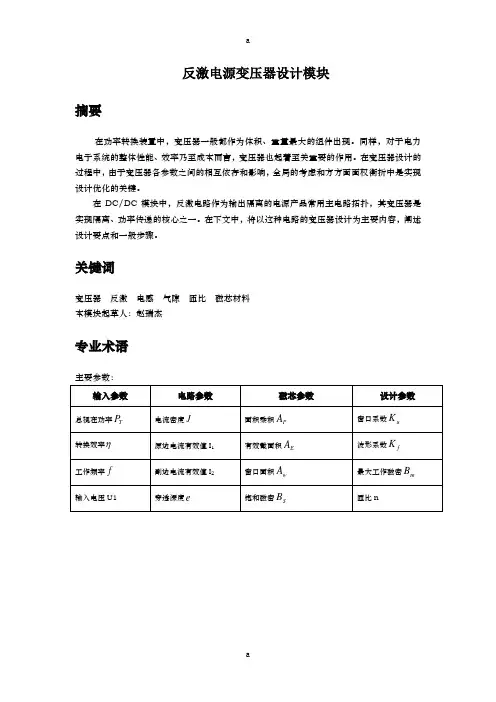

反激式电源变压器设计
峰值电流：IP=2PO/Uin*Dmax*η单位；A
PO：输出功率。
Uin：最小直流输入电压。
Dmax：最大占空比。一般为0.45.
η：效率。
一次侧电感量：LP= (Vin*Dmax)^2/2*Pin*Fs*Krf 单位；H
Dcm: Krf=1 CCM: Krf=0.3-0.5
一次侧匝数：NP=100*IP*LP/ BM *AE
AE：平方厘米
BM：高斯
LP：UH
IP: A
二次侧匝数：NS=NP*（UO+UF）/UR
UR=UIN*DMAX/1-DMAX
UO：输出电压。
UF：输出二极管压降。
UR；反射电压。
DMAX：最大占空比。一般为0.45
反馈匝数：NV=NS*（UV+UFV）/（VO+VF）
NV：反馈圈数
NS：次级圈数
UV：反馈电压。
UFV：反馈二极管压降
磁芯气隙：LG={（0.4/3.14）*IP*NP}/BM
LG：磁路气隙，单位：CM。
BM：最大磁感应强度；单位：MT。
一次侧电流有效值：IPRMS=IP*√DMAX/3
二次侧电流有效值：IPRMS=（2*IO/1-DMAX）*√DMA X/3
最大磁通密度：BM=100*IP*LP/NP*AE
AE：平方厘米
BM：高斯
LP：UH
IP；安倍
1特期拉=1000 毫特斯拉=10000高斯
初级线径：OD=L*（BW-2*M）/NP
L：初级层数
BW：骨架宽度MM
M：安全边距MM
有效骨架宽度：BE=D*（B-2M）
D=层数
B=骨架宽度单位：MM
导线外径DPM：DPM=BE/NP 单位；MM
导线电流验证：J= 1.28*IRMS/DPM^2
IRMS=有效值电流（Ａ）
DPM=无绝缘线外径（MM）
反激式开关电源变压器设计原理 (Flyback Transformer Design Theory) 第一节. 概述. 反激式(Flyback)转换器又称单端反激式或"Buck-Boost"转换器.因其输出端在原边绕组断开电源时获得能量故而得名.离线型反激式转换器原理图如图. 一、反激式转换器的优点有: 1. 电路简单,能高效提供多路直流输出,因此适合多组输出要求. 2. 转换效率高,损失小. 3. 变压器匝数比值较小. 4. 输入电压在很大的范围内波动时,仍可有较稳定的输出,目前已可实现交流输入在 85~265V间.无需切换而达到稳定输出的要求. 二、反激式转换器的缺点有: 1. 输出电压中存在较大的纹波,负载调整精度不高,因此输出功率受到限制,通常应用于150W以下. 2. 转换变压器在电流连续(CCM)模式下工作时,有较大的直流分量,易导致磁芯饱和,所以必须在磁路中加入气隙,从而造成变压器体积变大. 3. 变压器有直流电流成份,且同时会工作于CCM / DCM两种模式,故变压器在设计时较困难,反复调整次数较顺向式多,迭代过程较复杂. 第二节. 工作原理 在图1所示隔离反驰式转换器(The isolated flyback converter)中, 变压器" T "有隔离与扼流之双重作用.因此" T "又称为Transformer- choke.电路的工作原理如下: 当开关晶体管 Tr ton时,变压器初级Np有电流 Ip,并将能量储存于其中(E = LpIp / 2).由于Np与Ns极性相反,此时二极管D反向偏压而截止,无能量传送到负载.当开关Tr off 时,由楞次定律 : (e = -N△Φ/△T)可知,变压器原边绕组将产生一反向电势,此时二极管D正向导通,负载有电流IL流通.反激式转换器之稳态波形如图2. 由图可知,导通时间 ton的大小将决定Ip、Vce的幅值: Vce max = VIN / 1-Dmax VIN: 输入直流电压 ; Dmax : 最大工作周期 Dmax = ton / T 由此可知,想要得到低的集电极电压,必须保持低的Dmax,也就是Dmax＜0.5,在实际应用中通常取Dmax = 0.4,以限制Vcemax ≦ 2.2VIN. 开关管Tr on时的集电极工作电流Ie,也就是原边峰值电流Ip 为: Ic = Ip = IL / n. 因IL = Io,故当Io一定时,匝比 n的大小即决定了Ic 的大小,上式是按功率守恒原则,原副边安匝数相等 NpIp = NsIs而导出. Ip 亦可用下列方法表示: Ic = Ip = 2Po / (η*VIN*Dmax) η: 转换器的效率 公式导出如下: 输出功率 : Po = LIp2η / 2T
电力电子课程实习报告 班级：电气10-3班 学号： 10053303 姓名：李乐
目录 一、课程设计的目的 二、课程设计的要求 三、课程设计的原理 四、课程设计的思路及参数计算 五、电路的布局与布线 六、调试过程遇到的问题与解决办法 七、课程设计总结
一、课程设计的目的 （1）熟悉Power MosFET的使用； （2）熟悉磁性材料、磁性元件及其在电力电子电路中的应用； （3）增强设计、制作和调试电力电子电路的能力。 二、课程设计的要求 本课程设计要求根据所提供的元器件设计并制作一个小功率的反击式开关电源。 电源输入电压：220V 电源输出电压电流：12V/1.5A 电路板：万用板手焊。 三、课程设计原理 1、引言 电力电子技术有三大应用领域：电力传动、电力系统和电源。在各种用电设备中，电源是核心部件之一，其性能影响着整台设备的性能。电源可以分为线性电源和开关电源两大类。 线性电源是把直流电压变换为低于输入的直流电压，其工作原理是在输入与输出之间串联一个可变电阻（功率晶体管），让功率晶体管工作在线性模式，用线性器件控制其“阻值”的大小，实现稳定的输出，电路简单，但效率低。通常用于低于10W的电路中。通常使用的7805、7815等就属于线性电源。 开关电源是让功率晶体管工作在导通和关断状态，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的（在导通时，电压低，电流大；关断时，电压高，电流小），所以开关电源具有能耗小、效率高、稳压范围宽、体积小、重量轻等突出优点，在通讯设备、仪器仪表、数码影音、家用电器等电子产品中得到了广泛的应用。反激式功率变换器是开关电源中的一种，是一种应用非常广泛的开关电源。 2、基本反激变换器工作原理 基本反激变换器如图1所示。假设变压器和其他元件均为理想元器件，稳态工作下。
反激式开关电源设计的思考六 －变压器设计实例 已知条件： 输入电压：DC:380V～700V 输出电压：1) 5V／0.5A 2) 12V／0.5A 3) 24V／0.3A PWM控制论芯片选用UC2842， 开关频率：50KHz 效率η：80％ 取样电压用12V，5V用7-8V电压通过低压差三端稳压块得到； 算得Po＝5×0.5+12×0.5+24×0.3=15.7 W 计算步骤： 1、确定变比N N＝Np／Ns VoR = N(VO+VD) N＝VoR／(VO+VD) VoR取210V N＝210／(12+1)＝16.1 取16 2.计算最大占空比Dmax 3、选择磁芯 计划选择EE型磁芯，因此ΔB为0.2T，电流密度J取4A/mm2 Ap = AwAe = 6500×P0 / (△B×J×f) ＝2.51×103 （mm4） 通过查南通华兴磁性材料有限公司EE型磁芯参数知
通过上面计算,考虑到还有反馈绕组，要留有一定余量，最终选择EE25磁芯 EE25磁芯的Ae＝42.2mm2=4.22X10-3m2 4、计算初级匝数Np
5、初级峰值电流:Ip 6、初级电感量L
7、次级匝数 1) 、12V取样绕组Ns： Ns＝Np/N ＝250／16 ＝15.625 取16匝 2）、计算每匝电压数Te： Te＝（Uo＋Ud）／Ns ＝（12＋1）／16 ＝0.8125 3）、7.5V匝数： N7.5V＝U／Te ＝（7.5＋0.5）／0.8125 ＝9.84取10匝 4）、24V匝数 N24V＝U／Te ＝（24＋1）／0.8125 ＝30.7取31匝 5）、辅助绕组15V N15V＝U/Te ＝（15＋1）／0.8125 ＝19.7取20匝 8、计算初级线径： 1）、计算电流有效值I
反激式开关电源变压器的设计方法 1引言 在开关电源各类拓扑结构中，反激式开关电源以其小体积、低成本的优势，广泛应用在高电压、小功率的场合。反激式开关电源设计的关键在于其变压器的设计。由于反激变压器可以工作在断续电流（DCM ）和连续电流（CCM ）两种模式，因此增加了设计的复杂性。本文考虑到了两种工作模式下的差异，详细介绍了反激变压器的设计方法和步骤。 2基本原理 R 1 V o 图1 反激变换器原理图 反激变压器实际上是一个耦合电感，首先要存储能量，然后再将磁能转化为电能传输出去[1]。如图1所示，当开关管r T 导通时，输入电压i V 加在变压器初级线圈上。由于初级与次级同名端相反，次级二极管1D 截止，能量储存在初级线圈中，初级电流线性上升，变压器作为电感运行。当r T 关断时，励磁电感的电流使初级和次级绕组电压反向，1D 导通，储存在线圈中的能量传递给负载。按照电感线圈中电流的特点，可分为断续电流模式（DCM ）和连续电流模式（CCM ）。电流波形如图2所示。

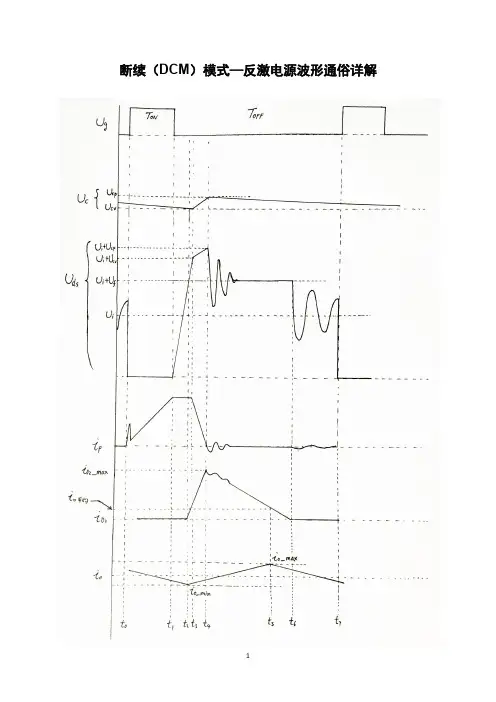

初级 次级 初级 次级 I p2I p1I s2 I s1 I p2 I p1 I s2 I s1 DCM CCM 图2 DCM 和CCM 电流波形 DCM 为完全能量转换，在开关管开通时，初级电流从零开始逐渐增加，开关管关断期间，次级电流逐渐下降到零。 CCM 为不完全能量转换，开关管开通时，初级电流有前沿阶梯，开关管关断期间，次级电流为阶梯上叠加的衰减三角波。 3设计步骤 （1）各项参数的确定 反激式开关电源变压器的设计中涉及到很多参数，因此在计算之前必须要明确已知量和未知量。 已知参数一般由电源的设计要求和特点来确定，包括：直流输入电压i V （i min i i max V V V ≤≤），输出电压o V ，输出功率o P ，效率o i P = P η，工作频率1 f=T 。 未知量即所要求的参数包括：磁芯型号，初级线圈匝数p N ，次级线圈匝数s N ，初级导线直径p d ，次级导线直径s d ，气隙长度g l 。 另外，为了能够对未知参数进行求解，我们还必须要指定开关管的耐压值或开关的最大占空比。本文中，以规定满载和最小输入电压条件下最大占空比为 max D 来进行后续的计算。 为简化计算公式，本文中忽略开关管及二极管导通压降。
50W反激变换器的设计(CCM) 电源规格输入电压：85Vac ~ 264Vac 输出电压：5Vdc 输出电流：10A 确定变压器初次级的匝比n 设定最大占空比: D=0.45 工作频率: f=100KHz，T=1/f=10uS 最大磁通密度: B=0.2 则主功率管开通时间为： Ton=T*D=10uS*0.45=4.5uS 选择变压器的磁芯型号为EER2834 磁芯的截面积：Ae=85.5mm 最低输入电压: Vin= 85 * √2 –20 = 100.2 V ( 设定低频纹波为20V ）根据伏·秒平衡原理有： Vin * Ton = n * ( V o + Vf ) * Toff ( 设定整流管压降为1V ） 变压器的匝比n: n = 13.67 设定电源工作在连续模式Ip2 = 0.4 * Ip1 0.5 * ( Ip1 + Ip2 ) * Vin * D = Pout /η ( 设定电源的效率η为0.8 ） Ip1 = 1.98 A Ip2 = 0.79 A 变压器的感量 L = ( Vin * Ton ) / ( Ip1 – Ip2 ) = 379 uH 变压器的初级匝数 Np = ( Vin * Ton ) / ( Ae * B ) = 27 T 变压器的次级匝数Ns = Np / n = 2 T 变压器的实际初次级匝数可以取 Np = 27 T Ns = 2 T 重新核算变压器的设计 最大占空比：Vin * D = n * ( V o + Vf ) * ( 1 – D ) D = 0.447 最大磁通密度：Bmax = ( Vin * Ton ) / ( Np * Ae ) Bmax = 0.195 T 初级电流Ip1 和Ip2： 0.5 * ( Ip1 + Ip2 ) * Vin * D = Pout /η Ip2 + ( Vin * Ton ) / L = Ip1 Ip1 = 1.99 A Ip2 = 0.8 A Ip_rms = 0.93A 次级电流Is1和Is2 Is1 =Ip1*n=26.87A Is2=Ip2*n =10.8A Is_rms = 12.56A 次级电压折射到初级的电压 V or = n * ( V o + Vf ) = 81V 初级功率管Mosfet 的选择 Vmin = (√2 * 264 + V or +50 ) / 0.8 = 630 V Ip_rms = Ip_rms / 0.8 = 1.16 A ( 设定应力降额系数为0.8 ） 可以选择Infineon 的IPP60R450E6 次级整流管Diode 的选择 Vmin = (√2 * 264 / n + 5 +15 ) / 0.8 = 60 V Is_rms = Is_rms / 0.8 = 15.7 A ( 设定应力降额系数为0.8,噪音为15V ） 可以选择IR 的30CTQ060PBF 输出电容的选择 设定输出电压的纹波为50mv 输出电流的交流电流： Isac_rms = 0.5 * ( Is1 + Is2 ) * √D * ( 1- D ) Isac_rms = 9.36A Resr = Vripple / Isac_rms = 5.34 mohm 选择Nichicon 电容HD 系列6.3V/3900uF 四个并联使用50W反激变换器的设计(DCM) 电源规格输入电压：85Vac ~ 264Vac 输出电压：5Vdc 输出电流：10A 确定变压器初次级的匝比n 设定最大占空比: D=0.3 工作频率: f=100KHz，T=1/f=10uS 最大磁通密度: B=0.2 则功率管开通时间：Ton=T*D=10uS*0.3=3uS 假设关断时间：Toff=7uS，Tr=4uS 选择变压器的磁芯型号为EER2834 磁芯的截面积：Ae=85.5mm 最低输入电压: Vin= 85 * √2 –20 = 100.2 V ( 设定低频纹波为20V ）根据伏·秒平衡原理有： Vin * Ton = n * ( V o + Vf ) * Tr ( 设定整流管压降为1V ） 变压器的匝比n: n = 12.53 设定电源工3作在续模式Io = Tr/T * Ip2 Ip2=Io*T/Tr=25A Ip1 = Ip2/n=1.99 A 变压器的感量 L = ( Vin * Ton ) / Ip1 = 151 uH 变压器的初级匝数 Np = ( Vin * Ton ) / ( Ae * B ) = 18 T 变压器的次级匝数 Ns = Np / n = 1.4 T=2T 变压器的实际初次级匝数可以取 Ns = 2 T Np=Ns * n=25.1T=26T 开关电源一次滤波大电解电容 开关电源决定一次侧滤波电容，主要影响电源的性能参数为输出低频交流纹波与保持时间. 滤波电容越大，电容器上的Vin(min)越高，可以输出较大功率的电源，但相对价格也提高了。 输入电解电容计算方法(举例说明)： 1.因输出电压12V 输出电流2A, 故输出功率：Pout=V o*Io=1 2.0V*2A=24W。 2.设定变压器的转换效率约为80%，则输出功率为24W的 电源其输入功率：Pin=Pout/效率=W W 30 % 80 24 =. 3.因输入最小交流电压为90V AC，则其直流输出电压为：Vin=90*1.2=108Vdc 故负载直流电流为：I= Vin Pin =A Vac W 28 .0 108 30 = 4.设计允许的直流纹波电压V ?/V o=20%，并且电容要维持电压的时间为1/4周期t（即半周期的工频率交流电压在约 是4ms，T= f 1 = 60 1 =0.0167S=16.7 ms）则： C=uF V t I 9. 51 6. 21 10 * 4 * 28 .0 *3 = = ? - 故实际选择电容量47uF. 5.因最大输入交流电压为264Vac，则最高直流电压为:V=264*2=373VDC. 实际选用通用型耐压400Vdc的电解电容,此电压等级,电容有95%的裕度. 6.电容器的承受的纹波电流值决定电容器的温升,进而决定电容器的寿命.(电容器的最大纹波电流值与其体积,材质有关.体积越大散热越好耐受纹波电流值越高)故在选用电容器要考虑实际纹波电流值＜电容器的最大纹波电流值. 7.开关源元器件温升一般较高,通常选用105℃电容器,在特殊情况无法克服温升时可选用125℃电容器. 故选用47uF,400v, 105℃电解电容器可以满足要求(在实际使用时还考虑安装机构尺寸,体种大小,散热环境好坏等)
反激变压器设计实例（二） 目录 反激变压器设计实例（二） (1) 导论 (1) 一．自跟踪电压抑制 (2) 2. 反激变换器“缓冲”电路 (4) 3. 选择反击变换器功率元件 (5) 3.1 输入整流器和电容器 (5) 3.2 原边开关晶体管 (5) 3.3 副边整流二极管 (5) 3.4 输出电容 (6) 4. 电路搭接和输出结果 (6) 总结 (7) 导论 前面第一节已经将反激变换器的变压器具体参数计算出来，这里整个反激电路最核心的部件已经确定，我们可以利用saber建立电路拓扑，由saber得出最初的输出参数结果。首先进行开环控制，输出电容随便输出一个值（由于C1作为输出储能单元，其容值估算应考虑到输出的伏秒，也有人用1~2uF/W进行大概估算），这里选取1000uF作为输出电容。初始设计中的输出要求12V/3A，故负载选择4欧姆电阻，对于5V/10A的输出，通过调节负载和占空比可以达到。由实际测量可得，1mm线径的平均电感和电阻值分别为6uH/匝和2.6mΩ/匝，寄生电感通常为5%，由于副边匝数较少，可不考虑寄生电感，所以原边寄生电感为27uH，电阻为11.57mΩ，最终结果如图1所示。
图1.反激电路主拓扑 图2.开关管电压、输出电压、输出电流 首先由输出情况可以看出，变压器的设计还是满足要求的。查看图2中开关管电压曲线可以看出，其开关应力过高，不做处理会导致开关管导通瞬间由于高压而击穿。 在反激变换器中，有两个主要原因会引起高开关应力。这两个原因都与晶体管自带感性负载关断特性有关。最明显的影响是由于变压器漏感的存在，集电极电压在关断边沿会产生过电压。其次，不是很明显的影响是如果没有采用负载线整形技术，开关关断期间会出现很高的二次测击穿应力。 一．自跟踪电压抑制 当警惕管所在电路中带感性或变压器负载，在晶体管关断时，由于有能量存储在电感或变压器漏感的磁场中，在其集电极将会产生高压。 在反激变换器中，储存在变压器中的大部分能量在反激期间将会传递到副边。可是由于漏感的存在，在反激期间开始时，除非采用一定形式的电压抑制，集电极电压会有增加的趋势。在图3中，变压器漏感、输出电容电感和副边电路的回路电感集中为L TL，并折算到变压器原边与原边主电感L p相串联。 考虑在关断后紧接着导通这个动作，在此期间T1原边绕组中已建立电流。当晶体管Q关断
连续电流模式反激变压器的设计 Design of Flyback Transformer with Continuing Current Model 作者：深圳市核达中远通电源技术有限公司- 万必明 摘要:本文首先介绍了反激变换器(Flyback Converter)的工作原理,然后重点介绍一种连续电流模式反激变压器的设计方法以及多路输出各次级电流有效值的计算. 关键词:连续电流模式(不完全能量传递方式)、不连续电流模式(完全能量传递方式)、有效值、峰值. Keywords: Continuing Current Model、Discontinuing Current Model、virtual value 、peak value. 一.序言 反激式变换器以其电路结构简单,成本低廉而深受广大开发工程师的喜爱,它特别适合小功率电源以及各种电源适配器.但是反激式变换器的设计难点是变压器的设计,因为输入电压范围宽,特别是在低输入电压,满负载条件下变压器会工作在连续电流模式(CCM),而在高输入电压,轻负载条件下变压器又会工作在不连续电流模式(DCM);另外关于CCM模式反激变压器设计的论述文章极少,在大多数开关电源技术书籍的论述中, 反激变压器的设计均按完全能量传递方式(DCM模式)或临界模式来计算,但这样的设计并未真实反映反激变压器的实际工作情况,变压器的工作状态可能不是最佳.因此结合本人的实际调试经验和心得,讲述一下不完全能量传递方式(CCM) 反激变压器的设计.
二.反激式变换器(Flyback Converter)的工作原理 1).反激式变换器的电路结构如图一. 2).当开关管Q1导通时,其等效电路如图二(a)及在导通时初级电流连续时的波形,磁化曲线如图二(b). 图一 图二(a)
单端反激开关电源变压器设计 单端反激开关电源的变压器实质上是一个耦合电感，它要承担着储能、变压、传递能量等工作。下面对工作于连续模式和断续模式的单端反激变换器的变压器设计进行了总结。 1、已知的参数 这些参数由设计人员根据用户的需求和电路的特点确定，包括：输入电压V in、输出电压V out、每路输出的功率P out、效率η、开关频率f s(或周期T)、线路主开关管的耐压V mos。 2、计算 在反激变换器中，副边反射电压即反激电压V f与输入电压之和不能高过主开关管的耐压，同时还要留有一定的裕量(此处假设为150V)。反激电压由下式确定： V f=V Mos-V inDCMax-150V 反激电压和输出电压的关系由原、副边的匝比确定。所以确定了反激电压之后，就可以确定原、副边的匝比了。 N p/N s=V f/V out 另外，反激电源的最大占空比出现在最低输入电压、最大输出功率的状态，根据在稳态下，变压器的磁平衡，可以有下式： V inDCMin?D Max=V f?(1-D Max) 设在最大占空比时，当开关管开通时，原边电流为I p1，当开关管关断时，原边电流上升到I p2。若I p1为0，则说明变换器工作于断续模式，否则工作于连续模式。由能量守恒，我们有下式： 1/2?(I p1+I p2)?D Max?V inDCMin=P out/η 一般连续模式设计，我们令I p2=3I p1 这样就可以求出变换器的原边电流，由此可以得到原边电感量： L p= D Max?V inDCMin/f s?ΔI p 对于连续模式，ΔI p=I p2-I p1=2I p1；对于断续模式，ΔI p=I p2 。 可由A w A e法求出所要铁芯： A w A e=(L p?I p22?104/ B w?K0?K j)1.14 在上式中，A w为磁芯窗口面积，单位为cm2 A e为磁芯截面积，单位为cm2 L p为原边电感量，单位为H I p2为原边峰值电流，单位为A B w为磁芯工作磁感应强度，单位为T K0为窗口有效使用系数，根据安规的要求和输出路数决定，一般为0.2~0.4 K j为电流密度系数，一般取395A/cm2 根据求得的A w A e值选择合适的磁芯，一般尽量选择窗口长宽之比比较大的磁芯，这样磁芯
1. 确定电源规格. 输入电压范围Vin=85 —265Vac; 输出电压/ 负载电 流:Vout1=5V/10A,Vout2=12V/1A; 变压器的效率?=0.90 2. 工作频率和最大占空比确定. 取: 工作频率fosc=100KHz, 最大占空比Dmax=0.45. T=1/fosc=10us.Ton(max)=0.45*10=4.5us Toff=10-4.5=5.5us. 3. 计算变压器初与次级匝数比n(Np/Ns=n). 最低输入电压Vin(min)=85* “2-20=100Vdc( 取低频纹波为20V). 根据伏特- 秒平衡,有: Vin(min)* Dmax= (Vout+Vf)*(1-Dmax)*n. n= [Vin(min)* Dmax]/ [(Vout+Vf)*(1-Dmax)] n=[100*0.45]/[(5+1.0)*0.55]=13.64 4. 变压器初级峰值电流的计算. 设+5V输岀电流的过流点为120%;+5v 和+12v整流二极管的正向压降均为 1.0V. +5V 输出功率Pout1=(V01+Vf)*I01*120%=6*10*1.2=72W +12V 输岀功率 Pout2=(V02+Vf)*I02=13*1=13W 变压器次级输岀总功率Pout=Pout1+Pout2=85W 1/2*(Ip1+Ip2)*Vin(min)*Ton(max)/T= Pout/ Ip1=2*Pout/[?(1+k)*Vin(min)*Dmax] =2*85/[0.90*(1+0.4)*100*0.45] =3.00A Ip2=0.4*Ip1=1.20A 5. 变压器初级电感量的计算. 由式子Vdc=Lp*dip/dt, 得: Lp= Vin(min)*Ton(max)/[Ip1-Ip2] =100*4.5/[3.00-1.20] =250uH 6. 变压器铁芯的选择. 根据式子Aw*Ae=P t*106/[2*ko*kc*fosc*Bm*j*?], 其中: Pt( 变压器的标称输岀功率)= Pout=85W Ko( 窗口的铜填充系数)=0.4 Kc( 磁芯填充系数)=1( 对于铁氧体), 变压器磁通密度Bm=1500 Gs j( 电流密度): j=5A/mm2; Aw*Ae=85*106/[2*0.4*1*100*103*1500Gs*5*0.90]
摘要：详细介绍了一个带有中间抽头高频大功率变压器设计过程和计算方法，以及要注意问题。根据开关电源变换器性能指标设计出变压器经过在实际电路中测试和验证，效率高、干扰小，表现了优良电气特性。关键词：开关电源变压器；磁芯选择；磁感应强度；趋肤效应；中间抽头 0 引言 随着电子技术和信息技术飞速发展，开关电源SMPS(switch mode power supply)作为各种电子设备、信息设备电源部分，更加要求效率高、成本小、体积小、重量轻、具有可移动性和能够模块化。变压器作为开关电源必不可少磁性元件，对其进行合理优化设计显得非常重要。在高频开关电源设计中，真止难以把握是磁路部分设计，开关电源变压器作为磁路部分核心元件，不但需要满足上述要求，还要求它性能高，对外界干扰小。由于它复杂性，对其设计一、两次往往不容易成功，一般需要多次计算和反复试验。因此，要提高设计效果，设汁者必须有较高理论知识和丰富实践经验。 1 开关电源变换器性能指标 开关电源变换器部分原理图如图1所示。 PCbfans提示请看下图: 其主要技术参数如下： 电路形式半桥式； 整流形式全波整流； 工作频率f=38kHz； 变换器输入直流电压Ui=310V； 1
变换器输出直流电压Ub=14.7V； 输出电流Io=25A； 工作脉冲占空度D=0.25～O.85； 转换效率η≥85％； 变压器允许温升△τ=50℃； 变换器散热方式风冷； 工作环境温度t=45℃～85℃。 2 变压器磁芯选择以及工作磁感应强度确定 2.1 变压器磁芯选择 目前，高频开关电源变压器所用磁芯材料一般有铁氧体、坡莫合金材料、非晶合金和超微晶材料。这些材料中，坡莫合金价格最高，从降低电源产品成本方面来考虑不宜采用。非晶合金和超微晶材料饱和磁感应强度虽然高，但在假定测试频率和整个磁通密度测试范围内，它们呈现铁损最高，因此，受到高功率密度和高效率制约，它们也不宜采用。虽然铁氧体材料损耗比坡莫合金大些，饱和磁感应强度也比非晶合金和超微晶材料低，但铁氧体材料价格便宜，可以做成多种几何形状铁芯。对于大功率、低漏磁变压器设计，用E-E型铁氧体铁芯制成变压器是最符合其要求，而且E-E型铁芯很容易用铁氧体材料制作。所以，综合来考虑，变换器变压器磁芯选择功率铁氧体材料，E-E型。 2.2 工作磁感应强度确定 工作磁感应强度Bm是开关电源变压器设计中一个重要指标，它与磁芯结构形式、材料性能、工作频率及输出功率因素有关关。若工作磁感应强度选择太低，则变压器体积重量增加，匝数增加，分布参数性能恶化；若工作磁感应强度选择过高，则变压器温升高，磁芯容易饱和，工作状态不稳定。一般情况下，开关电源变压器Bm值应选在比饱和磁通密度Bs低一些，对于铁氧体材料，工作磁感应强度选取一般在0.16T 到0.3T之间。在本设计中，根据特定工作频率、温升、工作环境等因素，把工作磁感应强度定在0.2 T。 3 变压器主要设计参数计算 3.1 变压器计算功率 开关电源变压器工作时对磁芯所需功率容量即为变压器计算功率，其大小取决于变压器输出功率和整流电路形式。变换器输出电路为全波整流，因此 2
26.5W AC/DC Isolated Flyback Converter Design
TASK : 26.5W 9-Outputs AC/DC Isolated Flyback Converter Design SPECIFICATION: Technical Specification on Sept 10, 2008 DATE: 15 Sept. 2008
Customer Specification f L 100Hz :=Line frequency fs 100kHz :=Switching frequency Vo 1 5.0V :=Main output voltage Io 1_max 2A :=Main Nominal load current Vo 215.0V :=Io 2_max 30mA :=Vo 315.0V :=Io 3_max 30mA :=Vo 415.0V :=Io 4_max 0.3A :=Vo 524.0V :=Io 5_max 0.1A :=Vo 618.0V :=Io 6_max 0.12A :=Vo 718.0V :=Io 7_max 0.12A :=Vo 818.0V :=Io 8_max 0.12A :=Vo 918.0V :=Io 9_max 0.12A :=+5V Output ripple voltage Vr 100mV :=+5VStep load output ripple voltage ΔVo step 150mV :=ΔIo 5V Io 1_max 80?% :=+5V Step load current amplitude η0.70 :=
反激式变压器的设计 反激式变压器的工作与正激式变压器不同。正激式变压器两边的绕组是同时流过电流的，而反激式变压器先是通过一次绕组把能量存储在磁心材料中，一次侧关断后再把能量传到二次回路。因此，典型的变压器阻抗折算和一次、二次绕组匝数比关系不能在这里直接使用。这里的主要物理量是电压、时间、能量。 在进行设计时，在黑箱估计阶段，应先估计出电流的峰值。磁心尺寸和磁心材料也要选好。这时，为了变压器能可靠工作，就需要有气隙。 刚开始，在开关管导通时把一次绕组看作是一个电感器件，并满足式(24)。 (24) 把 Lpri移到左边，用Ton=Dmax/f 代到上式中，用已知的电源工作参数，通过式(25) 就可以算出一次最大电感 ——最大占空比(通常为50％或0.5)。 (25) 这个电感值是在输入最小工作电压时，电源输出仍能达到额定输出电压所允许选择的最大电感值。 在开关管导通的每个周期中，存储在磁心的能量为： (26) 要验证变压器最大连续输出的功率能否满足负载所需的最大功率，可以使用下式： (27)
所有磁心工作在单象限的场合，都要加气隙。气隙的长度(cm)可以用下式近似(CGS制(美 国))： （28a） 式中Ac——有效磁心面积，单位为； Bmax——最大磁通密度，单位为G(Wb／cm )。 在MKS系统(欧洲)中气隙的长度(m)为 (28b) 式中Ac——有效磁心面积，单位为； Bmax——最大磁通密度，单位为T(Wb／m )。 这只是估算的气隙长度，设计者应该选择具有最接近气隙长度的标准磁心型号。 磁心制造厂商为气隙长度提供了一个A L的参数。这参数是电感磁心绕上1000 匝后的数据(美 国)。根据设计好的电感值，绕线的匝数可以用式(29)计算确定。 (29) 式中 Lpri——一次电感量，单位为mH。 如果有些特殊的带有气隙的磁心材料没有提供A L。的值，可以使用式(30)。注意不要混淆CGS和MKS两种单位制(G和cm与T和m)。 (30)

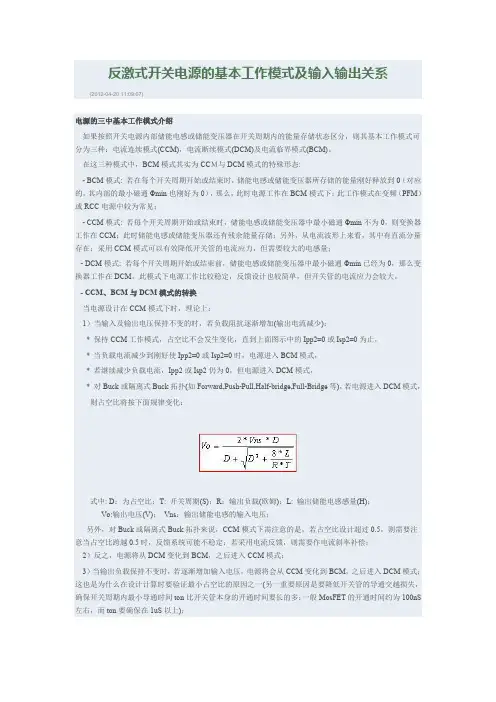

反激电源变压器设计解析 3，反激电源变压器参数设计 从今天开始，我们一起来讨论一下反激电源变压器的设计。其实，反激电源的变压器设计方法有很多种。条条大路通罗马，我们究竟要选择哪条路呢？我的想法是，选择自己熟悉的路，选择自己能理解的设计方法。有的设计方法号称是最简单的，有的设计方法号称是最明了的。但我认为，适合你自己的才是最好的。更何况，有些设计方法，直接给个公式出来，没有头没有尾的，莫名其妙，就算按照那种方法计算出来你要的变压器，但你理解了吗？你从中学习到了什么？我想，授人以鱼，不如授人以渔，希望我们能够通过讨论反激变压器的设计过程，让大家不仅学会怎么计算反激变压器，更要能通过设计，配合上面的电路原理，把反激的原理搞透。岳飞不就曾说过：“阵而后战，兵法之常，运用之妙，存乎一心。” 一旦把原理搞清楚了，那么就不存在什么具体算法了。将来的运用之妙，就存乎一心了。可以根据具体的参数细化优化！ 其实，要设计一个变压器，就是求一个多元方程组的解。只不过呢，由于未知数的数量比方程数量多，那么只好人为的指定某些参数的数值。对于一个反激电源而言，需要有输入指标，输出指标。这些参数，有的是客户的要求，也是我们需要达到的设计目标，还有些参数是我们人为选择的。一般来说，我们需要这些参数： 输入交流电压范围、输出电压、输出电流、效率、开关频率等参数。 对于反激电源来说，其工作模式有很多种，什么DCM，CCM，CRM，BCM，QR等。这里要作一个说明：CRM和BCM是一种模式，就是磁芯中的能量刚好完全释放，次级整流二极管电流刚好过零的时候，初级侧MOS管开通，开始进行下一个周期。 QR模式，则是磁芯能量释放完毕后，变压器初级电感和MOS结电容进行谐振，MOS结电容放电到最低值时，MOS开通，这样可以实现较低的开通损耗。也就是说，QR模式是的mos开通时间比CRM模式还要晚一点。 CRM/BCM、QR模式都是变频控制，同时，他们都是属于DCM模式范畴内的。 而CCM模式呢，CCM模式的电源其实也包含着DCM模式，当按照CCM模式设计的反激电源工作在轻载或者高输入电压的时候，就会进入DCM模式。 那么就是说，CRM/BCM，QR模式的反激变压器的设计，可以按照某个特定工作点的时候的DCM 模式来计算。那么我们下面的计算就只要考虑DCM与CCM两种情况了。 那么我们究竟是选择DCM还是CCM模式呢？这个其实没有定论，DCM的优点是，反馈容易调，次级整流二极管没有反向恢复问题。缺点是，电流峰值大，RMS值高，线路的铜损和MOS的导通损耗比较大。而CCM的优缺点和DCM刚好反过来。特别是CCM的反馈，因为存在从DCM 进入CCM过程，传递函数会发生突变，容易振荡。另外，CCM模式，如果电感电流斜率不够大，或者占空比太大，容易产生次谐波振荡，这时候需要加斜坡补偿。所以呢，究竟什么时候选择用什么模式，是没有结论的。只能是“运用之妙，存乎一心”了。随着项目经验的增加，对电路理解的深入，慢慢的，你就能有所认识。
反激式变压器设计原理 绿色节能PWM控制器CR68XX CR6848低功耗的电流模PWM反激式控制芯片 成都启达科技有限公司联系人：陈金元TEL: 电话/传真：-218 电邮:； MSN: 概述：CR6848是一款高集成度、低功耗的电流模PWM控制芯片，适用于离线式AC-DC反激拓扑的小功率电源模块。 特点：电流模式PWM控制低启动电流低工作电流 极少的外围元件片内自带前沿消隐(300nS) 额定输出功率限制 欠压锁定(12.1V~16.1V) 内建同步斜坡补偿PWM工作频率可调 输出电压钳位(16.5V) 周期电流限制 软驱动2000V的ESD保护过载保护 过压保护（27V）60瓦以下的反激电源SOT23-6L、DIP8封装 应用领域：本芯片适用于：电池充电器、机顶盒电源、DVD 电源、小功率电源适配器等60 瓦以下(包括60 瓦)的反激电源模块。 兼容型号： SG6848/SG5701/SG5848/LD7535/LD7550/OB2262/OB2263。 原生产厂家现货热销！-218，。 CR6842兼容SG6842J/LD7552/OB2268/OB2269。 绿色节能PWM控制器AC-DC 产品型号功能描述封装形式兼容型号 CR6848 低成本小功率绿色SOT-26/DIP-8 SG6848/SG5701/SG5848 节能PWM控制器LD7535/LD7550 OB2262/OB2263 CR6850 新型低成本小功率绿色SG6848/SG5701/SG5848 节能PWM控制器SOT-26/DIP-8 LD7535/LD7550 SOP-8OB2262/OB2263 CR6851 具有频率抖动的低成本SOT-26/DIP-8 SG6848/SG5701/SG5848 绿色节能PWM控制器SOP-8 LD7535/LD755 OB2262/OB2263 CR6842 具有频率抖动的大功能DIP-8 兼容SG6842J/LD7552
开关电源学习 漏感：变压器初次级耦合过程中漏掉的那一部分磁通！ 变压器的漏感应该是线圈所产生的磁力线不能都通过次级线圈,因此产生漏磁的电感称为漏感。 RCD钳位电路的作用：反激式开关电源在开关管断开的瞬间由于漏感不能通过变压器耦合到次级绕组，导致漏感的反激电动势很大，高压很容易导致开关管的损坏，所以用RCD钳位电压到安全的范围，将漏感的能量存储在电容C中，再由电阻R消耗掉。 反激式开关电源：反激电路是由buck-boost拓扑电路演变过来的。 演变的过程 把MOS和二极管D1放到下面，与上图等效。 在A B之间增加一个变压器，由于初级和次级的电感上承受的伏秒积是相等的，所以用这个变压器来等效。
由于电感和变压器的初级电感并联，为了直观把电感合二为一，并且调整变压器的同名端得到下图； 上面的电路图便是最基本的反激式开关电路图了，由于变压器在开关管导通时储存能量，断开时通过次级绕组释放能量，变压器的实质是耦合电感，耦合电感不仅承担输入与输出的电气隔离，而且实现了电压的变换，而不仅仅是通过改变占空比来实现。由于此耦合电感并非理想器件，所以存在漏感，而实际线路中也会存在杂散电感。当MOS关断时，漏感和杂散电感中的能量会在MOS的漏极产生很高的电压尖峰，从而会导致器件的损坏。故而，我们必须对漏感能量进行处理，最常见的就是增加一个RCD吸收电路。用C来暂存漏感能量，用R来耗散之。
二极管的反向恢复电流理想的二极管在承受反向电压时截止，不会有反向电流通过。而实际二极管正向导通时，PN结内的电荷被积累，当二极管承受反向电压时，PN结内积累的电荷将释放并形成一个反向恢复电流，它恢复到零点的时间与结电容等因素有关。反向恢复电流在变压器漏感和其他分布参数的影响下将产生较强烈的高频衰减振荡。因此，输出整流二极管的反向恢复噪声也成为开关电源中一个主要的干扰源。可以通过在二极管两端并联RC缓冲器，以抑制其反向恢复噪声.。碳化硅材料的肖特基二极管，恢复电流极小。 形成原因 二极管在接反向电压的时候，在两边的空穴和电子是不接触的，没有电流流过，但是同时形成了一个等效电容（因为两边带电么，而且这个值又不为零），如果这个时候改变两边的电压方向，自然有一个充电的过程，这个时间就是了。 由输出整流二极管产生的干扰在输出整流二极管截止时，有一个反向电流，它恢复到零点的时间与结电容等因素有关。其中能将反向电流迅速恢复到零点的二级管称为硬恢复特性二极管，这种二极管在变压器漏感和其它分布参数的影响下，将产生较强的高频干扰，其频率可达几十MHz。 反向恢复过程短的二极管称为快恢复二极管（Fast Recovery Diode）。高频化的电力电子电路要求快恢复二极管的反向恢复时间短，反向恢复电荷少，并具有软恢复特性。 所有的PN结二极管，在传导正向电流时，都将以少子的形式储存电荷。少子注入是电导调制的机理，它导致正向压降（VF）的降低，从这个意义上讲，它是有利的。但是当在导通的二极管上加反向电压后，由于导通时在基区存贮有大量少数载流子，故到截止时要把这些少数载流子完全抽出或是中和掉是需要一定时间的，即反向阻断能力的恢复需要 经过一段时间，这个过程就是反向恢复过程，发生这一过程所用的时间定义为反向恢复时间trr 反激电源变压器的参数设计 对于反激电源而言，需要输入指标，输出指标，有些是客户直接给的，有的则要我们认为的选择。参数主要包括：输入交流电压范围，输出电压，输出电流，效率，开关频率等；
反激变换器(Flyback)的设计和计算步骤 齐纳管吸收漏感能量的反激变换器： 0. 设计前需要确定的参数 A开关管Q的耐压值：Vmq B 输入电压范围：Vinmin ～Vinmax C 输出电压V o D 电源额定输出功率：Po（或负载电流Io） E 电源效率：X F 电流/磁通密度纹波率：r（取0.5，见注释C） G 工作频率：f H 最大输出电压纹波：V opp 1. 齐纳管DZ的稳压值Vz Vz <= Vmq × 95% - Vinmax，开关管Q承受的电压是Vin + Vz，在Vinmax处还应为Vmq 保留5%裕量，因此有V inmax + Vz < Vmq × 95% 。 2. 一次侧等效输出电压Vor V or = Vz / 1.4（见注释A） 3. 匝比n（Np/Ns） n = V or / (V o + Vd)，其中Vd是输出二极管D的正向压降，一般取0.5～1V 。 4. 最大占空比的理论值Dmax Dmax = V or / (V or + Vinmin)，此值是转换器效率为100%时的理论值，用于粗略估计占空比是否合适，后面用更精确的算法计算。 一般控制器的占空比限制Dlim的典型值为70%。
----------------------------------------------------------------------------- 上面是先试着确定Vz，也可以先试着确定n，原则是n = Vin / Vo，Vin可以取希望的工作输入电压，然后计算出Vor，Vz，Dmax等，总之这是计算的“起步”过程，根据后面计算考虑实际情况对n进行调整，反复计算，可以得到比较合理的选择。 ----------------------------------------------------------------------------- 5. 负载电流Io Io = Po / V o，如果有多个二次绕组，可以用单一输出等效。 6. 一次侧有效负载电流Ior Ior = Io / n ，由Ior × Np = Io × Ns得来。 7. 占空比D D = Iin / (Iin + Ior)，其中Iin = Pin / V in，而Pin = Po / X。这里V in取Vinmin。（见注释B） 8. 二次电流斜坡中心值Il Il = Io / (1 - D) 9. 一次电流斜坡中心值Ilr Ilr = Il / n 10. 峰值开关电流Ip k Ipk = (1 + 0.5 × r) × Ilr 11. 伏秒数Et Et = V inmin × D / f ，（Et = V on × Ton = V inmin × D/f） 12. 一次电感Lp Lp = Et / (Ilr × r) 13. 磁芯选择 （1）V e = 0.7 × (((2 + r)^2) / r) × (Pin / f)，V e单位cm^3；f单位KHz，根据此式确定磁芯有效体积V e，寻找符合此要求的磁芯。（见注释D） （2）最适合反激变压器的磁芯是“E Cores”和“U Cores”，“ETD"、”ER"、“RM"这三种用于反激性能一般，而“Planar E”、“EFD"、”EP"、“P"、”Ring"型不适合反激变压器。 （3）材质选锰锌铁氧体，PC40比较常用且经济。 14. 一次匝数Np Np = (1 + 2/r) × (V on × D)/(2 × Bpk × Ae × f)，其中V on = V inmin - Vq，Vq是开关管Q的导通压降；Bpk不能超过0.3T，一般反激变压器取0.3T；Ae是磁芯的有效截面积，从所选磁芯的参数中查的。（公式推导见注释E，说明见注释F） 15. 二次匝数Ns
