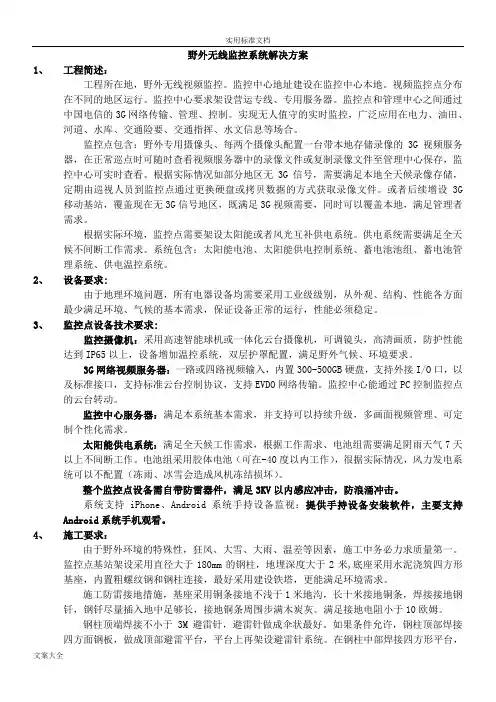

野外无线监控系统解决方案
1、工程简述：
工程所在地，野外无线视频监控。监控中心地址建设在监控中心本地。视频监控点分布在不同的地区运行。监控中心要求架设营运专线、专用服务器。监控点和管理中心之间通过中国电信的3G网络传输、管理、控制。实现无人值守的实时监控，广泛应用在电力、油田、河道、水库、交通险要、交通指挥、水文信息等场合。
监控点包含：野外专用摄像头、每两个摄像头配置一台带本地存储录像的3G视频服务器，在正常巡点时可随时查看视频服务器中的录像文件或复制录像文件至管理中心保存，监控中心可实时查看。根据实际情况如部分地区无3G信号，需要满足本地全天候录像存储，定期由巡视人员到监控点通过更换硬盘或拷贝数据的方式获取录像文件。或者后续增设3G 移动基站，覆盖现在无3G信号地区，既满足3G视频需要，同时可以覆盖本地，满足管理者需求。
根据实际环境，监控点需要架设太阳能或者风光互补供电系统。供电系统需要满足全天候不间断工作需求。系统包含：太阳能电池、太阳能供电控制系统、蓄电池池组、蓄电池管理系统、供电温控系统。
2、设备要求:
由于地理环境问题，所有电器设备均需要采用工业级级别，从外观、结构、性能各方面最少满足环境、气候的基本需求，保证设备正常的运行，性能必须稳定。
3、监控点设备技术要求:
监控摄像机：采用高速智能球机或一体化云台摄像机，可调镜头，高清画质，防护性能达到IP65以上，设备增加温控系统，双层护罩配置，满足野外气候、环境要求。
3G网络视频服务器：一路或四路视频输入，内置300-500GB硬盘，支持外接I/O口，以及标准接口，支持标准云台控制协议，支持EVDO网络传输。监控中心能通过PC控制监控点的云台转动。
监控中心服务器：满足本系统基本需求，并支持可以持续升级，多画面视频管理、可定制个性化需求。
太阳能供电系统：满足全天候工作需求，根据工作需求、电池组需要满足阴雨天气7天以上不间断工作。电池组采用胶体电池（可在-40度以内工作），很据实际情况，风力发电系统可以不配置（冻雨、冰雪会造成风机冻结损坏）。
整个监控点设备需自带防雷器件，满足3KV以内感应冲击，防浪涌冲击。
系统支持iPhone、Android系统手持设备监视：提供手持设备安装软件，主要支持Android系统手机观看。
4、施工要求：
由于野外环境的特殊性，狂风、大雪、大雨、温差等因素，施工中务必力求质量第一。
监控点基站架设采用直径大于180mm的钢柱，地埋深度大于2米,底座采用水泥浇筑四方形基座，内置粗螺纹钢和钢柱连接，最好采用建设铁塔，更能满足环境需求。
施工防雷接地措施，基座采用铜条接地不浅于1米地沟，长十米接地铜条，焊接接地钢钎，钢钎尽量插入地中足够长，接地铜条周围步满木炭灰。满足接地电阻小于10欧姆。
钢柱顶端焊接不小于3M避雷针，避雷针做成伞状最好。如果条件允许，钢柱顶部焊接四方面钢板，做成顶部避雷平台，平台上再架设避雷针系统。在钢柱中部焊接四方形平台，
平台上搭建太阳能电池板钢架，平台下方再搭建电池组、供电控制系统、摄像头等设备。
整个监控点系统设备的接地点要和钢柱焊接在一起，接入避雷系统，如采用铁塔，在铁塔中央搭建电池组、系统控制箱。监控点建设图如下：
管理、使用者也可以自行设计施工要求。本方案不做特别建议。
5、系统结构：
6、服务要求:
服务器的建设服务：工程验收之后交与当地政府管理、维护。
监控点基础建设：监控点基础建设包含钢柱或者铁塔、太阳能电池支架、电池组、控制箱、避雷防雷建设等基础工作。我方提供技术支持以及建议，力求保证质量第一。
设备维护服务：按照实际环境要求提供符合要求的产品，当地环境下设备的正常运行时间内免费维护，维护期之外有偿维护。在西藏珠峰保护区的特殊环境下，不能保证设备在特殊环境中出现意外损坏，前期试运行设备出现意外损坏后，根据故障分析，超出设备条件之外的损坏，需要进行有偿服务。
7、设备介绍：
6.1视频服务器：
室内机 3G野外专用
室内机网络视频服务器：
是专门针对远程网络视频监控应用而设计的嵌入式监控设备，它采用单芯片SOC，内置（ARM9+DSP）和高速视频协处理器，结合超强性能的RTOS操作系统，在单板上实现集编码、网传和存储于一体的媒体处理，保证了系统的高集成度、高可靠性和高稳定性，真正实现工业级MTBF （平均故障间隔时间）。优化H.264视频压缩算法，使图像传输更加清晰流畅；内置IDE、USB、SD 卡接口，方便用户实现前端图像存储和数据备份；内置Web Server,方便用户通过IE浏览器实现远程监控；也可使用中心管理软件实现对多台视频服务器的集中监控和管理，方便组建大型视频监控系统。
性能特点：
可选机型：
单路CIF、单路D1、两路CIF、两路D1、四路CIF、四路D1。
可选功能模块：
无线3G模块（CDMA2000/WCDMA/TD-SCDMA）
技术性能：
采用高性能、功能强大的可编程媒体处理器，单芯片SOC，内置（ARM9+DSP）和高速视频协处理器。
优化的H.264 Main Profile压缩算法，方便在窄带上实现高清晰的图像传输，节省存储空间，支持双码流。
支持D1高清晰编码，兼容Half-D1、CIF、QCIF格式。
支持G.726、G.711、ADPCM多种音频压缩算法，语音更清晰。
支持语音广播和双向语音对讲。
最先进的网络转发服务器技术，轻松实现多用户访问，多级用户密码权限管理。
支持802.11b/g无线网络，支持3G、CDMA、GPRS移动网络。
内置Web Server，通过IE浏览器轻松实现远程监看、控制、设置等操作。
支持设备远程安全升级功能。
支持本地存储和数据备份，内置IDE硬盘存储，支持USB和SD卡接口。
支持DDNS（动态域名解析）和PPPoE拨号，支持局域网、广域网传输。
支持多种网络协议：TCP/IP、UDP、RTP、RTSP、RTCP、HTTP、DNS、DDNS、DHCP、FTP、NTP、PPPOE、SMTP、UPNP。
网络自适应技术，根据网络带宽自动调整视频帧率。
视频丢失、移动侦测、探头等报警功能(可设区域和灵敏度)。
RS485、RS232串口，内置多种高速球和解码器协议，支持透明协议。
支持移动检测/图像屏蔽/图像抓拍。
异常自动恢复功能，网络中断自动重连功能。
3G野外硬盘视频服务器：
3G车载（野外）视频服务器、采用活动式硬盘盒结构、内置专利硬盘减震技术，具备四路监控录像、无线网传等功能，具有丰富的报警接口，功能强大、模块集成度高。可扩展性极强。3G野外专用服务器体积小、功耗低、图像清晰、运行稳定，抗震性等各项指标突出，可应用于各种恶劣环境。
产品功能：
支持四路监控录像，具备CIF、HD1和D1三种分辨率，总资源为100帧CIF每秒；
采用H.264 Main profile编码格式，压缩比高，图像清晰；
支持GPS全球定位功能、精准效时；
支持录像视频实时上传，报警触发视频上传及接受中心指令等功能；
支持IP语音对讲、支持专用UPS；
支持远程对摄像机的云台控制；
视频服务器系统结构图：
3G
6.2、中速智能球摄像机：
型号：(室内)/(室外)
产品描述：
5"光学材料透明球罩采用功能完善的高性能数字DSP设计，性能稳定，内部设置数据断电后不丢失，采用RS-485或W码总线控制，128个预置位随意储存，定位准确，水平360°连续旋转，无监视盲区。
技术参数：
6寸铝压铸外形
选用钢制机架和步进马达
屏幕显示功能
32个预置位功能
360°水平旋转
1条轨迹巡视
2条两点水平线扫
0.5-12°/秒水平旋转速度
RS485 通讯方式
内置PELCO-D/P协议
多种外形选择
DC12V输入（定制电源可内置于支架内）
可选配双层球罩和加热器(适合高原地带等恶劣环境下)
6.3、一体化高速云台摄像机
室外一体化变速云台型智能摄像系统是按野外监视要求特点，一体化集成设计。配置带变焦镜头的全数字化信号处理，内置高性能变速云台和多协议译码板于一体；旋转系统精密、合理，可变速定位、扫描，定位精确、平稳；外部防护罩采用双层遮阳、隔热设计，配置雨刷功能，内部安装温控系统，更适用于野外恶劣环境；RS485通讯控制，易于系统连接、安装，系统可以在野外长时
间稳定运行，无需维护。
室外红外一体化变速云台型智能摄像系统，配置双红外灯，红外夜视距离大于100米，彻底解决黑夜无照明条件下快速捕捉目标；外壳为高强度合金铝整体压铸，防护罩采用双层遮阳、隔热设计，更适用于野外恶劣环境。
特点：
高强度合金铝整体压铸外壳
10英寸多功能防护罩采用双层遮阳、隔热设计，更适用于野外恶劣环境
系统在运行、监视状态下，不受环境风速的变化影响
垂直运行监视范围更广（仰视）
菜单选择功能，带自学习功能
内置多协议译码板，兼容其它系统
设有屏幕隐私遮盖功能
80个预置位任意存储，反应速度快、定位精确
4条可编程巡视轨迹，速度可达80度/秒
360度自动扫描
可设两预置点之间线扫
自动聚焦、光圈
AC24V或AC220V输入
产品规格：
6.4、多晶硅太阳能电池板
基本电气特性：
输出电压：根据实际要求制定12V、24V……
转换效率：16%
短路电流温度系数：±0.05%℃
开路电压温度系数：-0.33%℃
功率温度系数：-0.23%℃
工作电流温度系数：+0.08%℃
工作电压温度系数：-0.33%℃
最大系统电压：1000V
绝缘系数：≥100MOhm
击穿电压：AC 2000V，DC 3000V
抗风力系数：60m/s(200kg/sq.m)
抗压能力：100Kg/㎡
耐冲击冰雹撞击系数：能承受227g钢球从1m高掉下的撞击环境温度：±45℃
有良好的耐候性：防风，防冰雹
6.5、控制器
手动开关
适用于太阳能小型离网系统，特别是太阳能户用系统
主要特点：
1、12/24V自动识别
2、高效的串联式PWM充电方式，延长了蓄电池寿命，提高了系统性能
3、使用功率 MOSFET 作为电子开关，没有任何机械开关
4、密封、胶体、开口式三种类型蓄电池充电程序可选
5、采用温度补偿，自动调整充放电参数，提高蓄电池使用寿命
6、控制器具有过温、过充、过放、过载、短路自动保护功能
7、任意组合的光电池及蓄电池反接自动保护功能
6.6、阀控式储能胶体蓄电池
产品特点：
1、12V系列设计寿命10-12年（25℃），保证使用寿命8年（25℃）
2、24V系列设计寿命5-8年（25℃），保证使用寿命4年（25℃）
3、德国板栅设计,增强了耐腐蚀性,提高了电池的循环寿命
4、独特的铅膏配方，充电接受能力强，提高了高低温性能
5、德国电解液配方，解决了电解液分层问题，改善负极板的低温放电特性
6、德国进口专用胶体隔板,保证了电池的性能
7、阀控式密封结构，安全防爆的排气系统，及解决了电池密封免维护原理，又能解决电池控
制设备出现事故给电池造成的危害
8、具有超强的过充电及深放电能力
9、深放电回充能力强,即使得不到及时充电,甚至在没有充足电下使用
10、回充后也可得到100%容量
11、无污染，无腐蚀，任何方向可放置使用
12、使用温度范围宽（-40-60℃）
13、自放电率极低
14、采用了铅封和树脂胶双重密封，确保了电池的密封性
15、独特密封式绝缘连接输出装置,解决了电池使用过程短路和潮湿腐蚀问题
16、甚至可以在水下短期使用,大大减少了电池维护频率
产品用途：
风能发电储能
太阳能发电储能
注意事项：
1、远离火源及热源，外壳不要用有机溶剂擦拭
2、勿将电池置于全密封容器内使用
3、不同容量、不同性能及新旧不同的电池不能串联使用
4、电池的端子、连接条，螺丝、螺栓保持清洁，安装时要按规定的串、并联线路图
5、进行连接。正为红色、负为黑（蓝）色，切勿接反，接点要牢，切勿松动
6、放电后立即对电池恢复充电
7、充电方式以恒压限流为宜
8、均充使用，充电电压2.35-2.40伏/单格
9、浮充使用，充电电压2.23-2.27伏/单格，最大电流0.3CA(C为额定容量）
10、循环使用，充电电压2.4-2.5伏/单格，最大电流0.3CA(C为额定容量）
11、贮存较长的电池要定期给予补充电
12、A.20℃-30℃存放3个月，用2.23伏/单格定压充电5-8h
13、B.30℃上存放2个月，用2.23伏/单格定压充电5-8h
6.7、太阳能供电系统示意图：
6.8
本系统可以在要求8.1以上。
远程监控中心主要完成对各个设备的管理和远程图像的实时监控。本系统支持多站点，多种类型设备的特性，即可观看实时图像也可以检索历史图像，并能实施远程控制和远程设置。典型使用部署图如下：
中央控制系统具备良好的扩展性，既可以在一台PC上单独运行，直接管理下面的多台DVR设备，也可以配合管理服务器、流媒体服务器、数据库实现多个系统协同，完成大型多站点的远程监控系统。在大型系统中，用户权限和站点设置等信息将由管理服务器集中管理，控制系统通过在管理服务器上进行认证获取，而单机运行时，直接从本地获取。
其中服务器包括如下系列组件：
1、中心服务器：负责全局站点和用户集中权限管理
2、转发服务器：也称为流媒体服务器，主要解决实时视频多人同时观看效率问题以及跨网络访问
3、存储服务器：主要负责集中存储，可以将远程设备图像集中存储在服务器上，便于日后检索
4、回放服务器：主要负责提供远程回放服务，让客户端可以方便回放存储服务器上的录像文件。
5、运维监控服务：主要负责对前端设备运行状态实时监控，确保设备正常运行。
显示窗口功能如下：
1、图像显示区域,最多同时显示16个窗口
2、窗口显示状态框，开启了图像的窗口对应的按扭为蓝色，否则为灰色
3、云台控制，可以远程控制云台
4、操作信息提示和网络传输流量信息
5、控制区包括所有设置按扭
6、当前所选的站点可用的通道，可以双击其中一路快速打开
7、站点列表，列出所有添加的站点，可以方便打开某一个站点，双击站点名会弹出打开对话
框，选中要打开的通道，和图像类型可快速打开多个通道的图像，如图：
多通道图像浏览
6.9、大屏显示器：
监控中心大屏显示器可根据实际监控点的数量采用一台或者多台55寸以上液晶电视、或者高清投影机。根据实际条件选配。通过监控中心电脑、接入大屏幕显示器。
6.10、监控点的布置图：
一个监控点配置一个3G视频服务器、两台调焦摄像机。左右各一个，最少能监控400米距离范围。用户可根据河道的实际距离，配置监控点的数量。
本监控系统采用太阳能供电，可在任何无人值守的场合使用：公安、交通、水利、电力、森林防火等重要场合以及恶劣环境下使用。
实际现场安装图：
管理中心图：
