数字滤波的基础知识（不断更新，总结）
数字滤波是一种软件程序滤波，与模拟滤波器相比，数字滤波有以下优点： １) 数字滤波是用程序实现的，无需增加硬设备，而且滤波器（滤波程序）可多通道共享，降低了开发成本。
２)数字滤波可以对低频信号（如0.01Hz 以下）实现滤波，克服了模拟滤波器的缺陷。
３)数字滤波可以根据信号的不同，采取不同的滤波方法或滤波参数，使用方便灵活。
４)数字滤波由于不用硬件设备，各回路间不存在阻抗匹配等问题，故可靠性高，稳定性好。
（1）平均值滤波程序设计
1）算术平均值滤波
N 为采样次数；
x i 为第i 次采样值；
y 为N 个采样值的算术平均值；
2）加权平均值滤波
在N 次采样值中，突出最近几次采样值在平均值中所占比重，这种方法称为加权平均滤波方法。加权平均滤波算法为：
N 为采样次数；
x i 为第i 次采样值；
y 为N 次采样值的滤波输出值；
C i 为加权系数, 对C i 选取要求：
（2）中位值滤波 ∑==N i i x N y 11∑==N i i i x C y 11
1=∑=N i i C
中位值滤波的原理是对被测参数连续采样N 次（N 取奇数），并按大小顺序排列，再取中间值作为本次采样的有效数据。中位值滤波能有效地滤除由于偶然因素引起采样值波动的脉冲干扰，对变化缓慢的被测参数有良好的滤波效果。
（3）限幅滤波
限幅滤波的方法是考虑到被测参数在两次采样时间间隔内，一般最大变化的增量△Y(以绝对值表示)总是在一定的范围内，如果前后两次采样值的实际增量│Y k -Y k-1│≤△Y ，则认为是正常的，否则认为是干扰造成的，则用上次的采样值代替本次采样。由此得限幅滤波的算法为
（4）惯性滤波
在模拟量输入通道中，常用一阶低通滤波器来消弱干扰，惯性滤波运算公式源于RC 低通滤波器的传递函数
????>-?≤-=---Y
Y Y Y Y Y Y Y Y k k k k k k k 111,,当当
后向差分离散化处理得
整理后得
滤波系数
T 为采样周期；T f 为滤波器时间常数；
x k 为本次采样输入；y k 、y k-1为本次和上次滤波输出。
（5）复合滤波
为了进一步提高滤波效果，可以把两种不同的数字滤波器组合起来，构成复合数字滤波器。如把算术平均滤波和中值滤波组合起来。即先找出N 个采样值的最大值x max 和最小值x min ,使得
然后对剩下的N-2个采样值求算术平均值 s T s X s Y f +=11)()(k k k k f x y T y y T =+--111)1(--+-=+++=k k k f f k f k y x y T T T x T T T y ααT T T f f +=αm ax m in )2,1(x N j x x j ≤-=≤ ∑-=-=2
121N j j x N y
人教版小学一年级数学下册重点、难点复习 一、位置 1.、位置的表示：上边、下边、左边、右边、前边、后边。 上面、下面、左面、右面、前面、后面。 2、在填写含有序数的位置关系时，先看给出的物体位置是怎么数的，那么其他的物体的位置也按相同的顺序数。见课本第5页位置。 二、20以内的退位减法 1、方法：①相加算减②分解法过程： 如：12—— 9 = 3 把12分解成10和2 过程：想先算：10-9=1 则再算：1+2=3 ★2、应用题： ①已知条件里知道了其中一部分和另一部分，求总数，用加法计算。 问题里常见的关键字：一共、共、总的、原有等。 ②已知条件里知道了总数和其中一部分，求另一部分，用减法计算。 1、平面图形的拼组 ⑴区分正方形和长方形 长方形的特点：相对的两条长边相等，相对的两条短边相等。 正方形的特点：四条边长度都相等。 正方形（四条对称轴）长方形（两条对称轴） （2）常见拼组： ①两个完全相同的长方形可拼成正方形和长方形。 ②两个完全相同的正方形可以拼成长方形。 ③四个完全相同的小正方形，可拼成正方形和长方形。 2、立体图形的拼组 （！）区分正方体和长方体 长方体：有6个面，相对的面相同。 正方体：有6个面，每个面都相同，都是正方形。 （2）常见拼组 ①两个完全一样的长方体，可以拼成长方体。 ②八个完全一样的正方体可以拼成一个大的正方体。 ★1、10个十是100，读作一百。 100是由10个十或100个一组成，它是一个三位数。 2、数数时，可以一个一个的数，也可以二个二个的数，五个五个的数，十个十个的数。 ★3、从右边起，第一位是个位，第二位是十位，第三位是百位。
1数字滤波器的应用领域 在信号处理过程中，所处理的信号往往混有噪音，从接收到的信号中消除或减弱噪音是信号传输和处理中十分重要的问题。根据有用信号和噪音的不同特性，提取有用信号的过程称为滤波，实现滤波功能的系统称为滤波器。在近代电信设备和各类控制系统中，数字滤波器应用极为广泛，这里只列举部分应用最成功的领域。 (1) 语音处理 语音处理是最早应用数字滤波器的领域之一，也是最早推动数字信号处理理论发展的领域之一。该领域主要包括5个方面的内容：第一，语音信号分析。即对语音信号的波形特征、统计特性、模型参数等进行分析计算；第二，语音合成。即利用专用数字硬件或在通用计算机上运行软件来产生语音；第三，语音识别。即用专用硬件或计算机识别人讲的话，或者识别说话的人；第四，语音增强。即从噪音或干扰中提取被掩盖的语音信号。第五，语音编码。主要用于语音数据压缩，目前已经建立了一系列语音编码的国际标准，大量用于通信和音频处理。近年来，这5个方面都取得了不少研究成果，并且，在市场上已出现了一些相关的软件和硬件产品，例如，盲人阅读机、哑人语音合成器、口授打印机、语音应答机，各种会说话的仪器和玩具，以及通信和视听产品大量使用的音频压缩编码技术。 (2) 图像处理 数字滤波技术以成功地应用于静止图像和活动图像的恢复和增强、数据压缩、去噪音和干扰、图像识别以及层析X射线摄影，还成功地应用于雷达、声纳、超声波和红外信号的可见图像成像。 (3) 通信 在现代通信技术领域内，几乎没有一个分支不受到数字滤波技术的影响。信源编码、信道编码、调制、多路复用、数据压缩以及自适应信道均衡等，都广泛地采用数字滤波器，特别是在数字通信、网络通信、图像通信、多媒体通信等应用中，离开了数字滤波器,几乎是寸步难行。其中，被认为是通信技术未来发展方向的软件无线电技术，更是以数字滤波技术为基础。 (4) 电视 数字电视取代模拟电视已是必然趋势。高清晰度电视的普及指日可待，与之配套的视频光盘技术已形成具有巨大市场的产业；可视电话和会议电视产品不断更新换代。视频压缩和音频压缩技术所取得的成就和标准化工作，促成了电视领域产业的蓬勃发展，而数字滤波器及其相关技术是视频压缩和音频压缩技术的重要基础。 (5) 雷达 雷达信号占有的频带非常宽，数据传输速率也非常高，因而压缩数据量和降低数据传输速率是雷达信号数字处理面临的首要问题。高速数字器件的出现促进了雷达信号处理技术的进步。在现代雷达系统中，数字信号处理部分是不可缺少的，因为从信号的产生、滤波、加工到目标参数的估计和目标成像显示都离不开数字滤波技术。雷达信号的数字滤波器是当今十分活跃的研究领域之一。 (6) 声纳
初中数学规律题拓展研究 “有比较才有鉴别”。通过比较，可以发现事物的相同点和不同点，更容易找到事物的变化规律。找规律的题目，通常按照一定的顺序给出一系列量，要求我们根据这些已知的量找出一般规律。揭示的规律，常常包含着事物的序列号。所以，把变量和序列号放在一起加以比较，就比较容易发现其中的奥秘。 初中数学考试中，经常出现数列的找规律题，本文就此类题的解题方法进行探索： 一、基本方法——看增幅 （一）如增幅相等（实为等差数列）：对每个数和它的前一个数进行比较，如增幅相等，则第n个数可以表示为：a1+(n-1)b，其中a为数列的第一位数，b为增幅，(n-1)b为第一位数到第n位的总增幅。然后再简化代数式a+(n-1)b。 例：4、10、16、22、28……，求第n位数。 分析：第二位数起，每位数都比前一位数增加6，增幅都是6，所以，第n位数是：4+(n-1) 6＝6n－2 （二）如增幅不相等，但是增幅以同等幅度增加（即增幅的增幅相等，也即增幅为等差数列）。如增幅分别为3、5、7、9，说明增幅以同等幅度增加。此种数列第n位的数也有一种通用求法。 基本思路是：1、求出数列的第n-1位到第n位的增幅； 2、求出第1位到第第n位的总增幅； 3、数列的第1位数加上总增幅即是第n位数。 此解法虽然较烦，但是此类题的通用解法，当然此题也可用其它技巧，或用分析观察的方法求出，方法就简单的多了。 （三）增幅不相等，但是增幅同比增加，即增幅为等比数列，如：2、3、5、9,17增幅为1、2、4、8. （四）增幅不相等，且增幅也不以同等幅度增加（即增幅的增幅也不相等）。此类题大概没有通用解法，只用分析观察的方法，但是，此类题包括第二类的题，如用分析观察法，也有一些技巧。 二、基本技巧
机械设计知识点总结（一） 1．螺纹联接的防松的原因和措施是什么? 答：原因——是螺纹联接在冲击，振动和变载的作用下，预紧力可能在某一瞬间消失，联接有可能松脱，高温的螺纹联接，由于温度变形差异等原因，也可能发生松脱现象，因此在设计时必须考虑防松。措施——利用附加摩擦力防松，如用槽型螺母和开口销，止动垫片等，其他方法防松，如冲点法防松，粘合法防松。 2．提高螺栓联接强度的措施 答：（1）降低螺栓总拉伸载荷Fa的变化范围：a，为了减小螺栓刚度，可减螺栓光杆部分直径或采用空心螺杆，也可增加螺杆长度，b，被联接件本身的刚度较大，但被链接间的接合面因需要密封而采用软垫片时将降低其刚度，采用金属薄垫片或采用O形密封圈作为密封元件，则仍可保持被连接件原来的刚度值。（2）改善螺纹牙间的载荷分布，（3）减小应力集中，（4）避免或减小附加应力。 3．轮齿的失效形式 答：（1）轮齿折断，一般发生在齿根部分，因为轮齿受力时齿根弯曲应力最大，而且有应力集中，可分为过载折断和疲劳折断。（2）齿面点蚀，（3）齿面胶合，（4）齿面磨损，（5）齿面塑性变形。 4．齿轮传动的润滑。 答：开式齿轮传动通常采用人工定期加油润滑，可采用润滑油或润滑脂，一般闭式齿轮传动的润滑方式根据齿轮的圆周速度V的大小而定，当V<＝12时多采用油池润滑，当V>12时，不宜采用油池润滑，这是因为（1）圆周速度过高，齿轮上的油大多被甩出去而达不到啮合区，（2）搅由过于激烈使油的温升增高，降低润滑性能，（3）会搅起箱底沉淀的杂质，加速齿轮的磨损，常采用喷油润滑。 5．为什么蜗杆传动要进行热平衡计算及冷却措施 答：由于蜗杆传动效率低，发热量大，若不及时散热，会引起箱体内油温升高，润滑失效，导致齿轮磨损加剧，甚至出现胶合，因此对连续工作的闭式蜗杆传动要进行热平衡计算。措施——1），增加散热面积，合理设计箱体结构，铸出或焊上散热片，2）提高表面传热系数，在蜗杆轴上装置风扇，或在箱体油池内装设蛇形冷却水管。
规律探究（1次课） 1、二级数列 这里所谓的二级数列是指数列中前后两个数的和、差、积或商构成一个我们熟悉的某种数列形式。 例1：2 6 12 20 30 ( 42 )(2002年考题) A.38 B.42 C.48 D.56 解析：后一个数与前个数的差分别为：4，6，8，10这显然是一个等差数列，因而要选的答案与30的差应该是12，所以答案应该是B。 例2：20 22 25 30 37 ( ) (2002年考题) A.39 B.45 C.48 D.51 解析：后一个数与前一个数的差分别为：2，3，5，7这是一个质数数列，因而要选的答案与37的差应该是11，所以答案应该是C。 例3：2 5 11 20 32 ( 47 ) (2002年考题) A.43 B.45 C.47 D.49 解析：后一个数与前一个数的差分别为：3，6，9，12这显然是一个等差数列，因而要选的答案与32的差应该是15，所以答案应该是C。 例4：4 5 7 1l 19 ( 35 ) (2002年考题) A.27 B.31 C.35 D.41 解析：后一个数与前一个数的差分别为：1，2，4，8这是一个等比数列，因而要选的答案与19的差应该是16，所以答案应该是C。 例5：3 4 7 16 ( 43 ) (2002年考题) A.23 B.27 C.39 D.43 解析：后一个数与前一个数的差分别为：1，3，9这显然也是一个等比数列，因而要选的答案与16的差应该是27，所以答案应该是D。 例6：32 27 23 20 18 ( 17 ) (2002年考题) A.14 B.15 C.16 D.17 解析：后一个数与前一个数的差分别为：-5，-4，-3，-2这显然是一个等差数列，因而要选的答案与18的差应该是-1，所以答案应该是D。 例7：1，4，8，13，16，20，( 25 ) (2003年考题) A.20 B.25 C.27 D.28 解析：后一个数与前一个数的差分别为：3，4，5，3，4这是一个循环数列，因而要选的答案与20的差应该是5，所以答案应该是B。 例8：1，3，7，15，31，( 63 ) (2003年考题) A.61 B.62 C.63 D.64 解析：后一个数与前一个数的差分别为：2，4，8，16这显然是一个等比数列，因而要选的答案与31的差应该是32，所以答案应该是C。 例9：( 69 )，36，19，10，5，2(2003年考题) A.77 B.69 C.54 D.48 解析：前一个数与后一个数的差分别为：3，5，9，17这个数列中前一个数的2倍减1得后一个数，后面的数应该是17*2-1=33，因而33+36=69答案应该是B。 例10：1，2，6，15，31，( 56 ) (2003年考题) A.53 B.56 C.62 D.87 解析：后一个数与前一个数的差分别为：1，4，9，16这显然是一个完全平方数列，因而要选的答案与31的差应该是25，所以答案应该是B。 例11：1，3，18，216，( 5184 ) A.1023 B.1892 C.243 D.5184 解析：后一个数与前一个数的比值分别为：3，6，12这显然是一个等比数列，因而要选的答案与216的比
精品文档 精品文档1数字滤波器的应用领域 在信号处理过程中，所处理的信号往往混有噪音，从接收到的信号中消除或减弱噪音是信号传输和处理中十分重要的问题。根据有用信号和噪音的不同特性，提取有用信号的过程称为滤波，实现滤波功能的系统称为滤波器。在近代电信设备和各类控制系统中，数字滤波器应用极为广泛，这里只列举部分应用最成功的领域。 (1) 语音处理 语音处理是最早应用数字滤波器的领域之一，也是最早推动数字信号处理理论发展的领域之一。该领域主要包括5个方面的内容：第一，语音信号分析。即对语音信号的波形特征、统计特性、模型参数等进行分析计算；第二，语音合成。即利用专用数字硬件或在通用计算机上运行软件来产生语音；第三，语音识别。即用专用硬件或计算机识别人讲的话，或者识别说话的人；第四，语音增强。即从噪音或干扰中提取被掩盖的语音信号。第五，语音编码。主要用于语音数据压缩，目前已经建立了一系列语音编码的国际标准，大量用于通信和音频处理。近年来，这5个方面都取得了不少研究成果，并且，在市场上已出现了一些相关的软件和硬件产品，例如，盲人阅读机、哑人语音合成器、口授打印机、语音应答机，各种会说话的仪器和玩具，以及通信和视听产品大量使用的音频压缩编码技术。 (2) 图像处理 数字滤波技术以成功地应用于静止图像和活动图像的恢复和增强、数据压缩、去噪音和干扰、图像识别以及层析X射线摄影，还成功地应用于雷达、声纳、超声波和红外信号的可见图像成像。 (3) 通信 在现代通信技术领域内，几乎没有一个分支不受到数字滤波技术的影响。信源编码、信道编码、调制、多路复用、数据压缩以及自适应信道均衡等，都广泛地采用数字滤波器，特别是在数字通信、网络通信、图像通信、多媒体通信等应用中，离开了数字滤波器,几乎是寸步难行。其中，被认为是通信技术未来发展方向的软件无线电技术，更是以数字滤波技术为基础。 (4) 电视 数字电视取代模拟电视已是必然趋势。高清晰度电视的普及指日可待，与之配套的视频光盘技术已形成具有巨大市场的产业；可视电话和会议电视产品不断更新换代。视频压缩和音频压缩技术所取得的成就和标准化工作，促成了电视领域产业的蓬勃发展，而数字滤波器及其相关技术是视频压缩和音频压缩技术的重要基础。 (5) 雷达 雷达信号占有的频带非常宽，数据传输速率也非常高，因而压缩数据量和降低数据传
第四讲找规律填数 哪吒智闯水晶宫---惊险的房子哪 吒寻宝途中觉得肚子饿得咕咕叫，想找个地方弄 点吃的，结果来到一个大房子，他敲了敲门，门 自动开了，他进入空空的大厅里什么也没有，地 面水晶砖上杂乱的写了好多数字，哪吒刚想迈步 向前走。“当心有暗器！”南海龙王从身后跑过来叫 道。 南海龙王递给哪吒一张纸条，说道：“幸好你 没有向前走，这间大厅里布满了暗器，我忘记给你通过这个房间的的密码了，你按照纸条上的数字向前走，一定能通过这个大厅。”说完，南海龙王就告辞了。 哪吒拿起纸条一看，上面写着：1、2、3、5、8……哪吒按照纸条上的数字，踏着写着同样数字的水晶砖向前走，果然平安无事，可当哪吒走到写着“8”的水晶砖时，发现前面还有许多数字，哪吒心想：南海龙王的密码不完整啊，我下面该踏哪个数字呢？哪吒认真的研究起这组特殊的数字：“1、2、3、5、8……”。 “哈哈，我知道！从第三个数字开始，每个数都是前两个数字之和。”哪吒紧皱的眉头舒展开了，高兴的叫了起来。接下来哪吒就踏着水晶砖上的：5＋8=13、8＋13=21、13＋21=34、21＋34=55……这些数向前走，安全的通过了这个大厅，找到了一个存储食物的仓库，美美地饱餐了一顿。 例题精讲 第一种类型：数列问题 在日常生活中，我们经常会碰到许多按一定顺序排列的数 比如：一列自然数：1，2，3，4，5，6，7，8，… 年份：1998，1999，2000，2001，2002，… 某文具厂生产笔筒个数（按月份排）：400，450，500，450，500…例1 仔细观察找出规律，再填数。 （1）2，5，8，（）；
（2）20，（），12，8，4。 （3）1，6，7，12，13，（），（）； （4）1，3，6，（），（）； 分析：（1）11 加3 （2）16 减4 （3）18、19 先加5再加1（4）10 、15 例2 6，7，9，12，（），21，27，34 分析通过计算可以得出，每相邻两项的差依次增加1。如：7－6＝1，9－2＝2，12－9＝3，故可推知（）－12＝4，（）中填16，经检验，21－16＝5，27－21＝6，34－27＝7，均符合前面所说的规律。 例3 小静静班上的同学排队做操，第一个同学身高120厘米，第二个同学身高121厘米，第三个同学身高123厘米，第四个同学身高126厘米，那么第五个同学的身高是多少？第七个同学就是你的好朋友圆圆，圆圆的身高是多少呢？ 分析：130厘米，圆圆身高141厘米 例4 一个工厂1991年生产100件产品，1992年生产115件产品，1993年生产130件产品，请问2000年这个工厂生产多少件产品？ 分析每年增加15件产品，100+(15*9 ) =235(件) 第二种类型：数图阵问题 例5 智力大比拼，在空格中填上合适的数 1、 2、 分析 1、44345 55345 66345 2、19，22
第二章自适应滤波器原理 2.1 基本原理 2.1.1 自适应滤波器的发展 在解决线性滤波问题的统计方法中，通常假设已知有用信号及其附加噪声的某些统计参数(例如，均值和自相关函数) ，而且需要设计含噪数据作为其输入的线性滤波器，使得根据某种统计准则噪声对滤波器的影响最小。实现该滤波器优化问题的一个有用方法是使误差信号(定义为期望响应与滤波器实际输出之差)的均方值最小化。对于平稳输入，通常采用所谓维纳滤波器( Wiener filter) 的解决方案。该滤波器在均方误差意义上使最优的。误差信号均方值相对于滤波器可调参数的曲线通常称为误差性能曲面。该曲面的极小点即为维纳解。 维纳滤波器不适合于应对信号和/或噪声非平稳问题。在这种情况下，必须假设最优滤波器为时变形式。对于这个更加困难的问题，十分成功的一个解决方案使采用卡尔曼滤波器 (Kalman filter )。该滤波器在各种工程应用中式一个强有力的系统。 维纳滤波器的设计要求所要处理的数据统计方面的先验知识。只有当输入数据的统计特性与滤波器设计所依赖的某一先验知识匹配时，该滤波器才是最优的。当这个信息完全未知时，就不可能设计维纳滤波器，或者该设计不再是最优的。而且维纳滤波器的参数是固定的。 在这种情况下，可采用的一个直接方法是“估计和插入过程”。该过程包含两个步骤，首先是“估计”有关信号的统计参数，然后将所得到的结果“插入( plug into)”非递归公式以计算滤波器参数。对于实时运算，该过程的缺点是要求特别精心制作，而且要求价格昂贵的硬件。为了消除这个限制，可采用自适应滤波器(adaptive filter)。采用这样一种系统，意味着滤波器是自设计的，即自适应滤波器依靠递归算法进行其计算，这样使它有可能在无法获得有关信号特征完整知识的环境下，玩完满地完成滤波运算。该算法将从某些预先确定的初始条件集出发，这些初始条件代表了人们所知道的上述环境的任何一种情况。我们还发现，在平稳环境下，该运算经一些成功迭代后收敛于某种统计意义上的最优维纳解。在非平稳环境下，该算法提供了一种跟踪能力，即跟踪输入数据统计特性随时间的变化，只要这种变化时足够缓慢的。 40年代，N.维纳用最小均方原则设计最佳线性滤波器，用来处理平稳随机
公务员考试之数字推理类（解题规律总结） 本文包括以下两部分： 一、数量关系测验类 （一）、考点分析 （二）、解题技巧及规律总结 （三）、题型分析 二、数学题快速获得答案方法之-----十字相乘法 一、数量关系测验类 （一）、考点分析 数量关系测验主要是测验考生对数量关系的理解与计算的能力，体现了一个人抽象思维的发展水平。在行政职业能力测验中，数量关系测验主要是从数字推理和数学运算两个角度来考查考生对数量关系的理解能力和反应速度。 数量关系测验含有速度与难度的双重性质。在速度方面，要求考生反应灵活活，思维敏捷；在难度方面，其所涉及的数学知识或原理都不超过小学与初中水平，甚至多数是小学水平。如果时间充足，获得正确答案是不成问题的。但在一定的时间限制下，要求考生答题既快又准，这样，个人之间的能力差异就显现出来了。可见，该测验难点并不在于数字与计算上，而在于对规律与方法的发现和把握上，它实际测查的是个人的抽象思维能力。因此，解答数量关系测验题不仅要求考生具有数字的直觉能力，还需要具有判断、分析、推理、运算等能力。 1.数字推理 数字推理题给出一个数列，但其中缺少一项，要求考生仔细观察这个数列各数字之间的关系，找出其中的排列规律，然后从4个供选择的答案中选出自己认为最合适、合理的一个，来填补空缺项，使之符合原数列的排列规律。 在解答数字推理题时，需要注意的是以下两点：一是反应要快；二是掌握恰当的方法和规律。一般而言，先考察前面相邻的两三个数字之间的关系，在关脑中假设出一种符合这个数字关系的规律，并迅速将这种假设应用到下一个数字与
前一个数字之间的关系上，如果得到验证，就说明假设的规律是正确的，由此可以直接推出答案；如果假设被否定，就马上改变思路，提出另一种数量规律的假设。另外，有时从后往前推，或者“中间开花”向两边推也是较为有效的。 两个数列规律有时交替排列在一列数字中，是数字推理测验中一种较为常见的形式。只有当你把这一列数字判断为单数项与双数项交替排列在一起时，才算找到了正确解答这道题的方向，你的成功就已经是80%了。 由此可见，即使一些表面看起来很复杂的排列数列，只要我们对其进行细致的分析和研究，就会发现，具体来说，将相邻的两个数相加或相减，相乘或相除之后，它们也不过是由一些简单的排列规律复合而成的。只要掌握它们的排列规律，善于开动脑筋，就会获得理想的效果。 需要说明一点：近年来数字推理题的趋势是越来越难，即需综合利用两个或者两个以上的规律。因此，当遇到难题时，可以先跳过去做其他较容易的题目，等有时间再返回来解答难题。这样处理不但节省了时间，保证了容易题目的得分率，而且会对难题的解答有所帮助。有时一道题之所以解不出来，是因为我们的思路走进了“死胡同”，无法变换角度思考问题。 此时，与其“卡”死在这里，不如抛开这道题先做别的题。在做其他题的过程中也许就会有新的解题思路，从而有助于解答这些少量的难题。 在做这些难题时，有一个基本思路：“尝试错误”。很多数字推理题不太可能一眼就看出规律、找到答案，而是要经过两三次的尝试，逐步排除错误的假设，最后找到正确的规律。 2.数学运算 数学运算题主要考查解决四则运算等基本数字问题的能力。在这种题型中，每道试题中呈现一道算术式子，或者是表述数字关系的一段文字，要求考生迅速、准确地计算出答案，并判断所计算的结果与答案各选项中哪一项相同，则该选项即为正确答案，并在答卷纸上将相应题号下面的选项字母涂黑。 数学运算的试题一般比较简短，其知识内容和原理多限于小学数中的加、减、乘、除四则运算。尽管如此，也不能掉以轻心、麻痹大意，因为测验有时间限制，需要考生算得既快又准。
<2>表格形式数字推理 行间运算规律：行间运算规律主要是每行两个数字简单运算得到第三个数.主要有下面三种形式： 每行前两个数运算得到第三个数. 每行后两个数运算得到第一个数. 每行第一个数和第三个数运算得到中间数字. <3> 三角形形式数字推理 三角形数字推理的规律通常是寻找三角形的数字与中心数字之间的联系 一、圆圈形数字推理 1、考虑对角数字和周围数字 【例】 A.27 B. 21 C. 16 D. 11 【答案】C 【解题关键点】考虑对角数字和周围数字 5×8+（13+7）=2，3×12+（3+15）=2，15×4+（19+11）=2 2、考虑四周数字得到中间数字的方式 解题思想 1．思考角度：一般由四周向中间位置的数靠拢。 2．运算关系：一般各数之间为“加减乘除”关系，其中加法、减法、乘法是最常见的运算方法。 3．组合关系：一般采用上下、左右、对角三种组合关系。 4．如果中间位置的数是质数，那么一般是通过加法或减法向中间位置靠拢；如果中间位置的数是合数(特别的一些质数也可分解为其与1的乘积)，则可以首先将中间位置拆分成 两个(或三个)因数的乘积，再将已知数向因数靠拢，也可以通过加减法向中间位置数靠拢。 5．如果中间位置数值较大，而其他数值较小，则考虑运算中含有乘法关系。 6．作减法和除法时，注意减数和被减数、除数和被除数的位置关系。 要点提示 奇偶数之间有如下的运算法则： 偶数±偶数=偶数，奇数±奇数=偶数，奇数±偶数=奇数 偶数×偶数=偶数，奇数×奇数=奇数，奇数×偶数=偶数 根据以上法则可以得到以下规律： (1)几个偶数之间做四则运算无法得到一个奇数。 (2)偶数个奇数之间的无法通过加法得到一个奇数，偶数个奇数之间无法
数字滤波的基础知识（不断更新，总结） 数字滤波是一种软件程序滤波，与模拟滤波器相比，数字滤波有以下优点： １) 数字滤波是用程序实现的，无需增加硬设备，而且滤波器（滤波程序）可多通道共享，降低了开发成本。 ２)数字滤波可以对低频信号（如0.01Hz 以下）实现滤波，克服了模拟滤波器的缺陷。 ３)数字滤波可以根据信号的不同，采取不同的滤波方法或滤波参数，使用方便灵活。 ４)数字滤波由于不用硬件设备，各回路间不存在阻抗匹配等问题，故可靠性高，稳定性好。 （1）平均值滤波程序设计 1）算术平均值滤波 N 为采样次数； x i 为第i 次采样值； y 为N 个采样值的算术平均值； 2）加权平均值滤波 在N 次采样值中，突出最近几次采样值在平均值中所占比重，这种方法称为加权平均滤波方法。加权平均滤波算法为： N 为采样次数； x i 为第i 次采样值； y 为N 次采样值的滤波输出值； C i 为加权系数, 对C i 选取要求： （2）中位值滤波 ∑==N i i x N y 11∑==N i i i x C y 11 1=∑=N i i C
中位值滤波的原理是对被测参数连续采样N 次（N 取奇数），并按大小顺序排列，再取中间值作为本次采样的有效数据。中位值滤波能有效地滤除由于偶然因素引起采样值波动的脉冲干扰，对变化缓慢的被测参数有良好的滤波效果。 （3）限幅滤波 限幅滤波的方法是考虑到被测参数在两次采样时间间隔内，一般最大变化的增量△Y(以绝对值表示)总是在一定的范围内，如果前后两次采样值的实际增量│Y k -Y k-1│≤△Y ，则认为是正常的，否则认为是干扰造成的，则用上次的采样值代替本次采样。由此得限幅滤波的算法为 （4）惯性滤波 在模拟量输入通道中，常用一阶低通滤波器来消弱干扰，惯性滤波运算公式源于RC 低通滤波器的传递函数 ????>-?≤-=---Y Y Y Y Y Y Y Y Y k k k k k k k 111,,当当
第一章绪论 基本概念：机器、机构、机械、零件、构件、机架、原动件和从动件。 第二章平面机构的结构分析 机构运动简图的绘制、运动链成为机构的条件和机构的组成原理是本章学习的重点。 1. 机构运动简图的绘制 机构运动简图的绘制是本章的重点，也是一个难点。 为保证机构运动简图与实际机械有完全相同的结构和运动特性，对绘制好的简图需进一步检查与核对（运动副的性质和数目来检查）。 2. 运动链成为机构的条件 判断所设计的运动链能否成为机构，是本章的重点。 运动链成为机构的条件是：原动件数目等于运动链的自由度数目。 机构自由度的计算错误会导致对机构运动的可能性和确定性的错误判断，从而影响机械设计工作的正常进行。 机构自由度计算是本章学习的重点。 准确识别复合铰链、局部自由度和虚约束，并做出正确处理。 (1) 复合铰链 复合铰链是指两个以上的构件在同一处以转动副相联接时组成的运动副。 正确处理方法：k个在同一处形成复合铰链的构件，其转动副的数目应为(k-1)个。 (2) 局部自由度 局部自由度是机构中某些构件所具有的并不影响其他构件的运动的自由度。局部自由度常发生在为减小高副磨损而增加的滚子处。 正确处理方法：从机构自由度计算公式中将局部自由度减去，也可以将滚子及与滚子相连的构件固结为一体，预先将滚子除去不计，然后再利用公式计算自由度。 (3) 虚约束 虚约束是机构中所存在的不产生实际约束效果的重复约束。 正确处理方法：计算自由度时，首先将引入虚约束的构件及其运动副除去不计，然后用自由度公式进行计算。 虚约束都是在一定的几何条件下出现的，这些几何条件有些是暗含的，有些则是明确给定的。对于暗含的几何条件，需通过直观判断来识别虚约束；对于明确给定的几何条件，则需通过严格的几何证明才能识别。 3. 机构的组成原理与结构分析 机构的组成过程和机构的结构分析过程正好相反，前者是研究如何将若干个自由度为零的基本杆组依次联接到原动件和机架上，以组成新的机构，它为设计者进行机构创新设计提供了一条途径；后者是研究如何将现有机构依次拆成基本杆组、原动件及机架，以便对机构进行结构分类。 第三章平面机构的运动分析 1．基本概念：速度瞬心、绝对速度瞬心和相对速度瞬心（数目、位置的确定），以及“三心定理”。 2．瞬心法在简单机构运动分析上的应用。 3．同一构件上两点的速度之间及加速度之间矢量方程式、组成移动副两平面运动构件在瞬时重合点上速度之间和加速度的矢量方程式，在什么条件下，可用相对运动图解法求解？ 4．“速度影像”和“加速度影像”的应用条件。 5．构件的角速度和角加速度的大小和方向的确定以及构件上某点法向加速度的大小和方向的确定。 6．哥氏加速度出现的条件、大小的计算和方向的确定。 第四章平面机构的力分析 1．基本概念：“静力分析”、“动力分析”及“动态静力分析” 、“平衡力”或“平衡力矩”、“摩擦角”、“摩擦锥”、“当量摩擦系数”和“当量摩擦角”（引入的意义）、“摩擦圆”。 2．各种构件的惯性力的确定： ①作平面移动的构件； ②绕通过质心轴转动的构件；
1. 卡尔曼全名Rudolf Emil Kalman ，匈牙利数学家，1930年出生于匈牙利首都布达佩斯。1953，1954年于麻省理工学院分别获得电机工程学士及硕士学位。1957年于哥伦比亚大学获得博士学位。我们现在要学习的卡尔曼滤波器，正是源于他的博士论文和1960年发表的论文《A New Approach to Linear Filtering and Prediction Problems 》（线性滤波与预测问题的新方法）。 基于状态空间描述对混有噪声的信号进行滤波的方法，简称卡尔曼滤波。这种方法是R.E.卡尔曼和R.S.布什于1960和1961年提出的。卡尔曼滤波是一种切实可行和便于应用的滤波方法，其计算过程通常需要在计算机上实现。实现卡尔曼滤波的装置或软件称为卡尔曼滤波器。 卡尔曼滤波器（Kalman Filter ）是在克服以往滤波方法局限性的基础上提出来的，是一个最优化自回归数据处理算法（optimal recursive data processing algorithm ）。它是针对系统的部分状态或是部分状态的线性组合，且量测值中有随机误差（常称为量测噪声）。将仅与部分状态有关的测量进行处理，得出从某种统计意义上讲误差最小的更多状态的估值，从而将混有噪声（干扰）的信号中噪声滤除、提取有用信号。 卡尔曼滤波是一种递推线性最小方差估计，以最小均方误差为估计的最佳准则，来寻求一套递推估计的算法，其基本思想是：采用信号与噪声的状态空间模型，利用前一时刻地估计值和现时刻的观测值来更新对状态变量的估计，求出现时刻的估计值。 现设线性时变系统的离散状态方程和观测方程为： ()()()()()X k+1F k X k G k u k ()w k =?++ ()()()()k+1H k+1X k+1k+1Y v =?+ 其中 ()k X 和()k Y 分别是k 时刻的状态矩阵和测量矩阵 ()k F 为状态转移矩阵 ()k G 为系统控制项矩阵 ()k u 为k 时刻对系统的控制量 ()k w 为k 时刻动态噪声，其协方差()Q k ()k H 为k 时刻观测矩阵 ()k v 为k 时刻测量噪声, 其协方差()R k 则卡尔曼滤波的算法流程为： 状态的一步预估计()()()()()??X k+1k F k X k k G k u k |=?|+ 一步预估计协方差矩阵 ()()()()()C k+1k F k C k k F k Q k '|=?|+' 计算卡尔曼增益矩阵
实验报告 课程名称：数字信号与信息处理 实验名称：数字滤波器的设计 院（系）： 专业班级： 姓名： 学号： 指导教师：李家星 2012年12月14日
一、实验目的： （1）实验类型：设计性实验。 （2）掌握通过零、极点设计低阶数字滤波器的设计方法。 （3）掌握IIR 和FIR 数字滤波器的设计方法，并利用所设计滤波器解决实际问题。 （4）通过分析滤波前后信号频谱的变化，使学生能深刻理解滤波的概念。 （5）对两种滤波器设计方法的进行比较。 二、实验主要仪器设备，软件 （1）硬件准备：PC 机 （2）软件准备：Matlab 语言环境 三、实验的基本原理与内容： 1）实验原理： 数字滤波器是具有某种特定频率特性的线性时不变系统。广义上，任何线性时不变离散系统都是一个数字滤波器。设计数字滤波器的任务就是需求一个因果稳定的线性是不变系统，并使系统函数H(z)具有指定的频率特性。 ()() ()n j 0 n e z j e n h z H e H j ωω ω ∑∞ ==== 低阶数字滤波器一般指一阶或二阶滤波器。因其阶次较低，可用零极点的分布来调控其频率特性；其好处处理速度快，硬件简单。另外，高阶滤波器在许多情况下由多个低阶滤波器组合来实现。 LTI 系统可在z 域中用零极点图的形式来描述。这在设计简单的滤波器时很重要，利用其可进行谱分析，只要正确地配置零极点就可达到一定的设计要求。那么，建立零极点与频率特性的关系规律：1）设计滤波器时，一定要保证结构的稳定，因此所有极点应该位于单位圆之内；2）负相位越大引起系统的延时越大，为了减少系统时延，所设计的系统零点最好也在单位圆内(或上)；3）极点在单位圆附近，对应频率幅度会出现波峰；零点在单位圆上，对应频率幅度会出现波谷。 基于零极点的低阶数据滤波器模型： 低通：()111121--?-+?-=z a z a z H LP 高通：()1 1 1121--?--?+=z z z H HP αα
TE01δ模式介质谐振滤波器技术总结 一、前言 由于通信技术的发展，低费用、更有效、更好品质的无线通信系统而需要高性能,小体积和低损耗滤波器。所以介质滤波器，腔体介质谐振滤波器的研究与开发，是今后滤波器发展的重点所在。 介质谐振器的工作原理 电磁壁理论 理想的导体壁（电磁率为零）在电磁理论中称为电壁，在电壁上，电场的切向分量为零，磁场的法向分量为零。电磁波入射到电壁上，将会完全反射回来，没有透射波穿透电壁。因此，用电壁围成一个封闭腔，一旦有适当频率的电磁波馈入，波将在腔的电壁上来回反射，在腔内形成电磁驻波，发生电磁谐振。此时即使外部停止向腔内馈送能量，已建立起来的电磁振荡仍将无衰减维持下去。可见电壁空腔是一种谐振器，电磁能量按一定频率在其中振荡。当然，非理想导体壁构成的空腔，也具有电壁空腔的类似特性，只不过外部停止馈送能量后，起内部已建立起来的电磁振荡，不会长期地维持下去，将随时间而逐渐衰减，终于消逝，成为阻尼振荡。谐振器中电磁振荡维持的时间的长短（时间常数）是其Q 值高低的一种度量。 高介电常数的介质的界面能使电磁波发生完全的或者近似完全的反射。当然，这两类的界面性质不同，其对电磁波的反射特性也不尽相同。电磁波在导体壁上的电场切向分量为零，故入射波与反射波的电场切向分量相消，仅有法向分量，因为合成场的电力线垂直导体表面，亦即垂直电壁；而在高介电常数的介质界面上，磁场的切向分量近似为零，入射波与反射波的磁场切向分量近似相消，合成场的磁力线近似垂直于介质界面。在电磁场理论中，垂直于磁力线的壁称为磁壁，故高介电常数的介质表面可以近似看为磁壁，只有时，才是真正的磁壁。在磁壁上，磁场切向分量为零，电场法向分量为零，它与电壁对偶。既然
1 t 初中数学数字找规律题技巧汇总 通过比较，可以发现事物的相同点和不同点，更容易找到事物的变化规律。找规律的题目，通常按照一定的顺 序给出一系列量，要求我们根据这些已知的量找出一般规律。揭示的规律，常常包含着事物的序列号。所以， 把变量和序列号放在一起加以比较，就比较容易发现其中的奥秘。 初中数学考试中，经常出现数列的找规律题，本文就此类题的解题方法进行探索： 一、基本方法——看增幅 （一）如增幅相等（实为等差数列）：对每个数和它的前一个数进行比较，如增幅相等，则第n个数可以表示为：a1+(n－1)b，其中a1为数列的第一位数，b为增幅，(n－1)b为第一位数到第n位的总增幅。然后再简化代数式a1+(n－1)b。 例：4、10、16、22、28……，求第n位数。 分析：第二位数起，每位数都比前一位数增加6，增幅都是6，所以，第n位数是：4+(n－1) 6＝6n－2 （二)、比值相等(等比数列)： 例：2、4、8、16、…。第n项为：a n=2n （三）如增幅不相等，但是增幅以同等幅度增加（即增幅的增幅相等，即二级等差数列）。如增幅分别为 3、5、7、9，说明增幅以同等幅度增加。此种数列第n位的数也有一种通用求法。 基本思路是：1、求出数列的第n－1位到第n位的增幅； 2、求出第1位到第第n位的总增幅； 3、数列的第1位数加上总增幅即是第n位数。 举例说明：2、5、10、17……，求第n位数。 分析：数列的增幅分别为：3、5、7，……，增幅以同等幅度增加。那么，数列的第n-1位到第n位的增幅是： 3+2×(n-2)=2n-1，总增幅为：〔3+（2n-1）〕×(n-1)÷2＝（n+1）×(n-1)＝n2-1 所以，第n位数是：2+ n2-1= n2+1 此解法虽然较烦，但是此类题的通用解法，当然此题也可用其它技巧，或用分析观察凑的方法求出，方法就简 单的多了。 （四）增幅不相等，但是增幅同比增加，即增幅为等比数列， 如：2、3、5、9、17、…. 分析:数列2、3、5、9,17…。的增幅为1、2、4、8…. 即增幅为等比数列，比为：2。 那么，增幅数列(等比数列)1、2、4、8….的和为多少求出来加上第一位数就是第n位数,即增幅数列(等比数列) 1、2、4、8…. 的和为:设:s=1+2+4+8+…+2n-2, 2s=2+4+8+16…+2n-1 2s-s=2n-1-1, 所以: 第n位数为:a1+s=2+2n-1-1=2n-1+1 （五）增幅不相等，且增幅也不以同等幅度增加（即增幅的增幅也不相等）。此类题大概没有通用解法，只用分 析观察的方法，但是，此类题包括第二类的题，如用分析观察法，也有一些技巧。

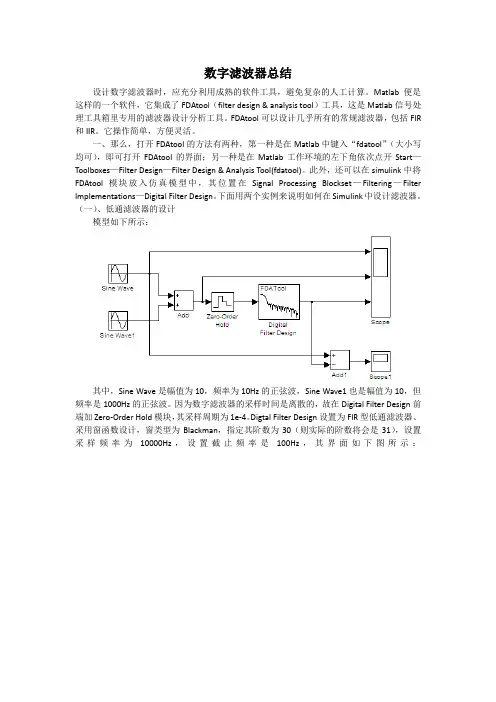

数字滤波器总结 设计数字滤波器时，应充分利用成熟的软件工具，避免复杂的人工计算。Matlab便是这样的一个软件，它集成了FDAtool（filter design & analysis tool）工具，这是Matlab信号处理工具箱里专用的滤波器设计分析工具。FDAtool可以设计几乎所有的常规滤波器，包括FIR 和IIR。它操作简单，方便灵活。 一、那么，打开FDAtool的方法有两种，第一种是在Matlab中键入“fdatool”（大小写均可），即可打开FDAtool的界面；另一种是在Matlab工作环境的左下角依次点开Start—Toolboxes—Filter Design—Filter Design & Analysis Tool(fdatool)。此外，还可以在simulink中将FDAtool模块放入仿真模型中，其位置在Signal Processing Blockset—Filtering—Filter Implementations—Digital Filter Design。下面用两个实例来说明如何在Simulink中设计滤波器。（一）、低通滤波器的设计 模型如下所示： 其中，Sine Wave是幅值为10，频率为10Hz的正弦波，Sine Wave1也是幅值为10，但频率是1000Hz的正弦波。因为数字滤波器的采样时间是离散的，故在Digital Filter Design前端加Zero-Order Hold模块，其采样周期为1e-4。Digtal Filter Design设置为FIR型低通滤波器、采用窗函数设计，窗类型为Blackman，指定其阶数为30（则实际的阶数将会是31），设置采样频率为10000Hz，设置截止频率是100Hz，其界面如下图所示：
