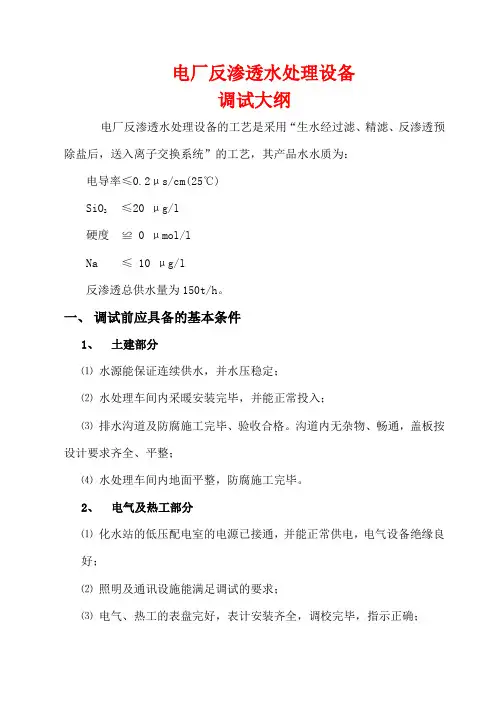

电厂反渗透水处理设备
调试大纲
电厂反渗透水处理设备的工艺是采用“生水经过滤、精滤、反渗透预除盐后，送入离子交换系统”的工艺，其产品水水质为：
电导率≤0.2μs/cm(25℃)
SiO2 ≤20 μg/l
硬度≌ 0 μmol/l
Na ≤ 10 μg/l
反渗透总供水量为150t/h。
一、调试前应具备的基本条件
1、土建部分
⑴水源能保证连续供水，并水压稳定；
⑵水处理车间内采暖安装完毕，并能正常投入；
⑶排水沟道及防腐施工完毕、验收合格。沟道内无杂物、畅通，盖板按设计要求齐全、平整；
⑷水处理车间内地面平整，防腐施工完毕。
2、电气及热工部分
⑴化水站的低压配电室的电源已接通，并能正常供电，电气设备绝缘良
好；
⑵照明及通讯设施能满足调试的要求；
⑶电气、热工的表盘完好，表计安装齐全，调校完毕，指示正确；
⑷各种保护及报警装置已调校完毕，并能正常投入。
3、制水设备及所属系统
⑴系统已通水正常，无泄漏；
⑵所有的设备及管路按规定颜色刷漆完毕；
⑶各溶液箱及水箱防腐完好，液位信号指示正确；
⑷所有的梯子、栏杆、平台安全可靠；
⑸对所用的设备、阀门编号清楚。
4、对所有原材料的要求
⑴备足合格的碱式氯化铝（PAC）和阻垢剂；
⑵备足合格的盐酸、碱。
5、对实验室及工作人员的要求
⑴所用的设备、仪器齐全，调试合格；
⑵试验室外器具能满足调试分析之需要；
⑶所需的标准药液及常用的试剂配制完毕；
⑷制水的操作人员及维护或化验人员培训结束，并能独立上岗。
6、资料的准备
⑴设计说明及设计的图纸资料；
⑵各设备及仪表的使用说明书；
⑶对设备系统之状况及相关情况的摸底。
二、系统的冲洗及各泵的单机试运（手动运行调试）
1、目的
清除设备及系统管路内的杂物，以防对物料之污染及对系统管路之污堵或损坏设备。
2、原则要求
⑴转动设备在满足出力的情况下运行不少于4小时，其电流、温度、振动等主要参数应符合要求；
⑵系统冲洗的标准：排水外状透明；
⑶系统无泄露，阀门开关灵活并严密。
3、准备工作
⑴清理排水沟内的污物；
⑵检查水源的情况；
⑶各转动设备之加油及电气设备绝缘之测量；
⑷各转动设备的空负荷试转；
⑸系统管路及设备情况之检查；
⑹精密（保安）过滤器的滤芯的拆除；
⑺反渗透组件内暂不装反渗透膜元件，已装完的则需先拆除；
⑻安全用品的准备；
⑼记录表格或本的准备。
4、反洗水泵的试运行和机械过滤器及反洗管路的冲洗
⑴冲洗流程
旁路机械过滤器
①、生水泵供水机械过滤器进水管反洗排水地沟
旁路机械过滤器
②、浓水箱反洗水泵供水机械过滤器反洗进水管正洗排水
地沟
③、过滤器反洗时按规程要求用罗茨风机空气，进行空气擦洗；
④、过滤器的正洗，当其出水澄清透明时，才准许向下一级供水。
5、精密过滤器及反渗透供水母管之冲洗和高压泵之试运行
⑴、冲洗流程
①、机械过滤器出水口精密过滤器精密过滤器出口排水地沟
②、关精密过滤器出口排水阀，拆下反渗透组件：
机械过滤器出水口精密过滤器高压泵反渗透给水母管反渗透进水支管地沟
③、接上反渗透组件（组件内不装反渗透膜元件，净水口用塞子封住）：
精密过滤器高压泵反渗透给水母管反渗透进水支管反渗透组件（一段、二段）反渗透浓水母管浓水箱浓水箱排水地沟
④、拔去净水口塞子，打开净水排放口阀门：
精密过滤器高压泵反渗透给水母管反渗透组件反渗透净水母管地沟
⑤关闭反渗透装置的净水排放阀门：
精密过滤器高压泵反渗透给水母管反渗透组件反渗透净水母管淡水箱淡水箱排水地沟
淡水箱清洗后，应对其内部进行最后的清理，以清除内部存在的杂物。
⑥、反渗透清洗系统管路的冲洗：
a 反渗透给水母管一段反渗透组件一段出、二段进水母管打开一段清洗阀门反渗透清洗水箱反渗透清洗水箱排水地沟
b 反渗透清洗水箱清洗水泵清洗过滤器清洗水入反渗透装置
母管地沟
⑵、高压泵试运行
保安过滤器管路及高压泵、反渗透装置管路冲洗后，对高压泵进行试车，首先试正、反转，然后启动高压泵，观察其是否运行正常。
6、淡水泵的试运行及至混床管路的清洗
⑴淡水箱注满水后，试运行淡水泵，其运行情况正常。
⑵至混床管路的冲洗流程
旁路混床
①、淡水箱淡水泵混床入口管大反洗排水管地沟
旁路混床
②、淡水箱淡水泵混床反洗入口管大正洗排水管地沟
其余管路为原有设备。
三、各单元系统的调试
（一）、机械过滤器系统的调试
1、调试前的检查
⑴系统及本体应完好，表计齐全并能正常投入使用；
⑵水源供水正常，压力稳定；
⑶各阀门开关灵活，各监督取样点开通。
2、调整内容：
⑴机械过滤器的反洗强度的调整，以找出反洗水量的最佳值；
⑵罗茨风机风量的调整，以找出反洗时空气擦洗最佳气压值。
（二）、加药系统的调试
1、絮凝系统的调整
⑴先将溶解箱、计量箱清洗干净；
⑵检查计量泵、搅拌机、仪表、液位计及各阀门是否正常；
⑶将溶解箱加水后打开注入口的阀门，启动计量泵，看其运行是否正常；
⑷试运行。将碱式氯化铝（PAC）按比例（10%）配制在溶解箱中，开动
搅拌机进行搅拌，然后将药液放入计量箱，待运行；
⑸药液的比例、计量泵的行程等，在全系统调试时再定（以SDI指数合
格为准）。
2、阻垢剂系统的调整
⑴先将计量箱清洗干净；
⑵检查计量泵、仪表、液位计及各阀门是否正常；
⑶将计量箱加水后打开注入口的阀门，启动计量泵，看其运行是否正常；
⑷试运行。将阻垢剂（ACUMER1035）装在计量箱中，系统待运行；
⑸药液的比例、计量泵的行程等，在全系统调试时再定。
（三）、反渗透系统的调整
1、试投前的检查
对精密过滤系统的检查
⑴检查保安过滤器的滤芯是否装好，压盖螺栓是否紧固好。
⑵保安过滤器的进出口压力表是否灵活、准确；
⑶保安过滤器的出口低压保护压力开关是否正常。
对反渗透系统的检查
⑴在反渗透装置启动之前，记录好每一套反渗透装置中一段、二段各个压力容器的系列号和装膜元件的系列号、产水量和脱盐率，并画出一张示意图，标明各个压力容器及膜元件号在组件内和机架上的位置，以备设备检修之用；
⑵检查反渗透压力容器与管道连接是否有误；
⑶检查反渗透装置的压力表、流量表、电导表的安装正确与否；
⑷检查给水、一段、二段的浓水、产品水和总产品水的取样点是否有代
表性；
⑸检查高压泵是否具备使用条件，同时确定泵的转向和油位；
⑹检查所有仪表是否已经过校准，保证反渗透系统的正确运行和准确的
监测；
⑺检查管件、压力容器严密不漏；
⑻保证浓水流量控制阀处于打开位置，其开度处于待调整状态；
⑼核对淡水排放阀是否打开；
⑽检查反渗透压力容器固定在机架上的U形卡环的螺栓不要拧的太紧，否则，会使玻璃钢外壳翘曲；
⑾核对高、低压保护开关的报警已经过正确的调定。
2、反渗透系统的起动、停机的调整
在将反渗透给水送入反渗透装置之前，机械过滤器的出水必须检测，SDI 值小于4，以满足反渗透系统的进水要求。
两套反渗透装置分别进行调整。
启动
⑴将与反渗透装置有关的各仪表投入运行；电磁阀旋钮打在“手动”位置；
⑵将机械过滤器、保安过滤器等设备投入运行。SDI合格后，半开保安过滤器后排水门F3，保安过滤器放气、充水完毕。
⑶关闭保安过滤器后电动排水门F3，启动絮凝、阻垢剂加药泵。
⑷打开反渗透装置的浓水排放阀门F6，打开淡水排放阀门F5和高压泵进水阀门F4，让前级来水进入反渗透装置，将反渗透组件中的空气排出，浓水排放阀门F6出水。
⑸检查系统中有无泄漏，。
启动高压水泵，泵运转正常后，缓慢打开高压泵出口电动慢开阀F4，关闭保安过滤器前排水门F3，同时关小浓水排放阀门F6，观察反渗透膜组件进水（一段进）压力表，使其压力逐渐升高，当压力升至1.0Mpa时，保压运行10~15分钟左右。
注意：在反渗透装置升压时，观察一段进、二段进及末端三个压力表之间的压力差，每段间压差不应大于0.25Mpa，观察淡水和浓水流量计的流量，淡水：浓水=3 ：1。
⑹继续调整膜进水口的电动慢开阀门F4和浓水排放阀门F6，使反渗透膜组件进水压力达到规定值（1.5Mpa,调试时确定）；根据淡水产水量和淡水电导值而定，直至满足设计的淡水流量60m3/H和80%的回收率。
⑺系统稳定运行后，记录所有的运行参数，反渗透装置开始正常制
反渗透系统工艺流程及说明 原水箱 作用：克服管网供水的不稳定性，保证整个系统的供水稳定连续；同时也给各设备长期性能可靠提供了保障。 选型：PE材质。 控制：水箱配置高水位浮球阀和低水位液位开关。其具备了可靠性高,价格低廉,结构简单,安装方便等优点。当水位处于高位时，浮球阀关闭，停止进水。水位处于低水位时，高水位浮球阀打开，开始向水箱注水。同时，低水位液位开关断开，增压泵停止工作。 增压泵 作用：给预处理各设备提供必需的工作压力。 选型：根据预处理各设备设计压力降（每台过滤设备最大压降0.05Mpa），以及高压泵前压力不能小于0.5Kg/cm2，确定增压泵的工作压力。 控制：泵后用调节阀调节压力及进水量。 机械过滤器 作用：原水首先经过机械过滤器，在过滤器中放置1-16目的精致石英砂，使原水中的絮凝体、铁锈等悬浮杂质在此过程中被截留。由于机械过滤器在工作中截留了大量的悬浮杂质，为保证过滤器的正常工作，必须对过滤器定期进行冲洗、反冲洗。 选型：选用碳钢材质容器. 控制：机械过滤器的反洗操作採用手工控制器，过滤器应每周天进行一次清洗，清洗时间为10-20分钟。 活性碳过滤器 作用：本工艺采用活性碳过滤器，作为反渗透装置的予处理，是非常重要的。反渗透系统要求进水指标SDI≤5，余氯<0.1mg/L。为满足其进水要求，需进一步纯化原水，使之达到反渗透的进水指标。在反渗透装置前设置碳滤器，主要有两个功能：1、吸附水中部分有机物，吸附率为60%左右；2、
吸附水中余氯。吸附粒度在10-20埃左右的无机胶体、有机胶体和溶解性有机高分子杂质以及在砂滤器中是难以去除的余氯。活性碳之所以能用来吸附粒度在几十埃左右的活性物，是由于其结构存在大量平均孔径在20-50埃的微孔和粒缝隙，活性碳的这个结构特点，使它的表面吸附面积能够达到500-2000m2/g，由于一般有机物的分子直径略小于20-50埃，因此活性碳对有机物具有很强的吸附作用。此外活性碳具有很强的脱氯能力，由于余氯具有很强的氧化性，余氯和碳起反应，生成二氧化碳和-1价氯离子，因此只是损失了少量的碳，所以活性碳脱氯可以使用相当长的时间。活性碳不仅仅具有以上功能，还能够去除水中的异味、色素，提高水的澄明度，活性碳使用一段时间后，其吸附能力下降，需要进行再生或更换。所以，原水通过碳滤器后，能大大提高水质，减少对反渗透膜的污染，经过处理后的水质都能达到反渗透装置进水水质要求（余氯<0.1mg/L）。选型：选用碳钢材质容器。 控制：活性碳过滤器的控制採用手工控制器，由于活性碳过滤器在工作中吸附了大量的悬浮杂质，为保证系统正常工作，每天必须进行冲洗、反冲洗，冲洗过程由清洗时间为10-15分钟。 精密过滤器 作用：精密过滤又称为保安过滤器。它是原水进入反渗透膜装置前的一道处理工艺。PP过滤芯具有过滤流量大，纳污量大，压力损耗小的特点，可阻截不同粒径的杂质颗粒，集表面过滤与深层过滤于一体。精密过滤器使用一定时期后也有堵塞现象，因此，一定时期后PP熔喷滤芯必须更换，更换依据：精密过滤前后的压力差在0.05-0.1Mpa时更换。 选型：选用不锈钢材质容器. 高压泵 作用：高压泵是提供给反渗透系统所需产水流量及水质的工作压力。使过滤水经过泵体后达到10公斤左右的压力，以满足膜体的进水压力，保证纯水的出水量。
水处理设备施工、调试工艺及验收技术条件
水处理设备施工、调试工艺及验收技术条件1范围 本标准规定了锅炉水处理设备施工、调试及验收的技术条件及方法。 本标准适用于以水为介质的固定式蒸汽锅炉和热水锅炉所配备的水处理设备。 采用与本标准类似的水处理设施可参照本标准执行。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB1576《工业锅炉水质》 GB12145《火力发电机组及蒸汽动力设备水汽质量》 GBJ109《工业用水软化除盐设计规范》 GB50235《工业金属管道工程施工及验收规范》 GB4706.1《家用和类似用途电器的安全通用要求》 GB/T19249《反渗透水处理设备》 GB/T18300《自动控制钠离子交换器技术条件》 GB/T13922.2~3《水处理设备性能试验》 HG20520《玻璃钢/聚氯乙烯复合管道》标准 HG/T3134《流动床钠离子交换水处理设备技术条件》 JB/T2932《水处理设备技术条件》 SDJ69《电力建设施工及验收技术规范（建筑工程篇）》
DL/T665《水汽集中取样分析装置验收标准》 DL/T5068《火力发电厂化学设计技术规程》 DL/T5190.4《电力建设施工及验收技术规范（第4部分：电厂化学）》 DL/T5007《电力建设施工及验收技术规范（火力发电厂焊接篇）》 DL/T5031《电力建设施工及验收技术规范（管道篇）》 DL/T5047《电力建设施工及验收技术规范（锅炉机组篇）》 DL/T855《电力基本建设火电设备维护保管规程》 3总则 3.1水处理设备的施工 3.1.1本标准规定锅炉水处理设备在施工、调试及验收过程中，凡涉及机械安装、管道施工、焊接工艺、监测仪表及程序控制等部分，应参照设计规定、国家标准和相应的技术条件进行配合使用。 3.1.2水处理设备的施工，应按设计图纸和制造厂的有关技术文件进行。设备就位前，建设单位应会同安装、土建施工、监理等单位共同检查以下各项： a) 设备基础的几何尺寸、相应位置及标高应符合设计要求； b) 钢筋混凝土梁、柱及设备基础上的预埋件及预留孔洞，其尺寸、位置应符合设计要求； c) 平底水箱设备基础上应做垫层，垫层的中心向外应有坡度，中心比边缘应高出 15mm~20mm。 3.1.3水处理设备进行调整试运前，土建施工应完成下列工作： a) 水处理室内外的防腐蚀地面、防腐蚀沟道及中和池应施工完毕，并验收合格。排水、排渣沟道畅通无阻，沟盖板齐全，板面与地面平齐； b) 水处理室内部粉刷、油漆，地面、平台、阶梯及门窗等，应按设计要求施工完毕； c) 实验室上下水、通风、空调、照明、电源及实验台等设施应按设计要求施工完毕；
大型ro反渗透设备水处理设 备详情介绍
反渗透系统主要采用的是反渗透膜技术。它的工作原理是对原水施加一定的压力，使水分子通过反渗透膜，而溶解在水中的绝大部分无机盐(包括重金属)、有机物以及细菌、病毒等无法透过反渗透膜，从而使渗透过的纯净水和无法渗透过的浓缩水严格的分开;反渗透膜上的孔径只有0.0001微米,而病毒的直径一般有0.02-0.4微米,普通细菌的直径有0.4-1微米。 优势 1.细节决定整体质量，仪器、仪表、阀门、管件质量稳定。 2.优质的反渗透R0膜，高脱盐率、回收率、产水量。 3.智能的控制模块，操作简便、易学易用。 4.产品认证齐全，使用安全放心，认证与否是衡量一个产品的关键因素。 系统组成 预处理系统 一般包括原水泵、加药装置、石英砂过滤器、活性炭过滤器、精密过滤器等。其主要作用是降低原水的污染指数和余氯等其他杂质，达到反渗透的进水要求。预处理系统的设备配置应该根据原水的具体情况而定。 反渗透装置
主要包括多级高压泵、反渗透膜元件、膜壳(压力容器)、支架等组成。其主要作用是去除水中的杂质，使出水满足使用要求。 后处理系统 是在反渗透不能满足出水要求的情况下增加的配置。主要包括阴床、阳床、混床、杀菌、超滤、EDI等其中的一种或者多种设备。后处理系统能把反渗透的出水水质更好的提高，使之满足使用要求。 清洗系统
主要有清洗水箱、清洗水泵、精密过滤器组成。当反渗透系统受到污染，出水指标不能满足要求时，需要对反渗透进行清洗使之恢复功效。 电气控制系统 是用来控制整个反渗透系统正常运行的。包括仪表盘、控制盘、各种电器保护、电气控制柜等。 应用领域 1.石油化工行业如化工反应冷却水;化学药剂、化肥及精细化工、化妆品制造过程用工艺纯水。 2.宾馆、楼宇、社区、机场、房产物业的优质供水及游泳池水质净化。 莱特莱德公司售后服务 1.产品设计完成由生产部门尽快生产。 2.交由物流公司运输。 3.技术人员现场安装。 4.培训相关人员学习设备操作手册。 5.售后服务部门全天为您服务。 6.设备在使用过程中出现问题，我们的人员会尽快到现场处理。
反渗透过滤技术的原理和优点 各类水过滤系统已广泛应用于工业生产中，工业纯水系统最常用的就是反渗透工艺设计而成，统称反渗透设备。反渗透原理顾名思议根据其逆渗透机理运行工作，将水中微小的分子及离子过滤在膜外，使最终产水达到用户需求的标准。下面由专业人士更详细的对逆渗透原理反渗透设备技术进行讲解分析： 然而在整套水处理系统中不仅仅只有反渗透设备，在前期进入反渗透设备之前对水的水质都是有要求的，而并非市政自来水直接经过反渗透膜元件，如果未达到要求的水直接经高压流经反渗透膜时间久了将会造成膜堵塞。那么在整套纯水系统中前期处理的设备有哪些呢?一般常见的是多介质过滤器、离子交换、各式精密过滤设备等等，这些预处理设备可有效的去除水中的旋浮物。工业纯水系统反渗透设备可分为一级和二级等级别之分，根据用户需求的不同，采用不同的级别的工艺来使产出水水质达到标准。当然其价格也是由反渗透设备的配制来决定的。 反渗透作为一种新型的纯物理脱盐工艺，根据其膜元件过滤原理及结构脱盐机理等条件的限制。在整套纯水系统中有机物含量较高的水源作为RO进水时，为了控制RO微生物污染，预处理系统常添加氧化性杀菌剂(如次氯酸钠)控制微生物的滋生。之后添加还原剂对进入RO的水中多余的氧化剂(余氯)进行还原，以消除氧化性的水对反渗透膜元件的氧化。 反渗透预处理常用工艺 对于反渗透膜元件而言，绝大数情况下的水源是不能直接进入反渗透膜元件，因为其中所含的杂质会污染膜元件，影响系统的稳定运行和膜元件的使用寿命。预处理就是根据原水中的杂质的特性，采取合适的工艺对其进行处理，使其达到反渗透膜元件的进水要求的过程，因其在整个水处理工艺流程中的位置在反渗透之前，所以称为预处理。 对于反渗透系统，习惯地把进水分为地下水、自来水、地表水、海水、废水(中水)等，这些水体受各种因素的影响，不同的地理条件，不同的季节气候导致水体的特性及其所含的杂质有所不同，因此反渗透预处理工艺也会有所不同。合理地预处理应该能满足如下要求： 1、反渗透预处理必须能够去除原水中的绝大多数杂质，达到进水要求。 2、反渗透预处理必须考虑水质的变化，防止原水水质波动时影响整个系统的稳定运行。 3、反渗透预处理工艺必须能够高效、稳定的运行，同时尽量简化流程，降低投资和运行成本。
40吨/小时反渗透设备 操 作 说 明 书 用户名称： 设备制造商：
目录
一、工艺简介 1、工艺流程简图 原水→进水电动阀→原水箱→原水变频恒压供水系统→石英砂过滤器→活性炭过滤器→还原性杀菌剂添加→阻垢剂添加→保安过滤器→高压泵→反渗透膜组件→纯水箱→纯水变频供水系统→用水 2、工艺说明 进水电动阀 原水箱中设有液位控制系统，通过液位控制系统控制进水电动阀的开启与关闭，实现对原水箱的自动补水。 注意：当原水箱在补水过程中断电，需要操作人员手动关闭电动阀，否则在断电的情况下电动阀不能关闭会发生原水箱冒水事故。 原水箱 用于存储原水，对原水进行缓冲，平衡供水量与后续设备用水量。水箱设有补水液位控制、低水位液位控制，自动控制进水电动阀向原水箱补水，同时当进水电动阀或自来水供水出现故障而原水箱中水位低于液位控制浮球低位时，后续设备自动停止工作，当故障解决后水位高于低位浮球后设备自动转入工作状态。 原水变频增压系统： 将原水进行向后续设备输送、增压，保证后续设备用水充足，同时作为石英砂过滤器、活性炭过滤器的清洗水泵。两台水泵为一用一备，由变频器控制，当水量不足时两台自动同时启动。 石英砂过滤器： 过滤器内部装填精制石英砂，主要滤除水中悬浮物、大颗粒物、部分胶体等，降低原水浊度。桶体采用304不锈钢，采用手动蝶阀对过滤器清洗（清洗过滤器应当在反渗透主机停机时进行）。 一般设备累计工作30-60小时需要对石英砂过滤器进行清洗，清洗步骤为反洗15-20分钟，正洗15-20分钟。 活性炭过滤器： 过滤器内部装填果壳活性炭，主要滤除吸附水中胶体、有机物等，降低原水浊度。桶体采用304不锈钢内部衬胶，采用手动蝶阀对过滤器清洗。一般设备累计工作40-80小时需要对活性炭过滤器进行清洗，清洗步骤为反洗15-20分钟，正洗15-20分钟。 还原性杀菌剂添加设备 对原水进行杀菌灭藻，通过计量泵自动连续或间断向原水中加入反渗透膜专用还原性杀菌剂。如果原水水质较好，水中细菌含量不超过国家饮用水标准，则可采取间断式加药。计量泵设有独立
广州奥凯环保科技有限公司 生活饮用纯净水设备一套 5加仑 /200桶 /天。用于 1800名员工饮用。 一、纯水设备基本技术参数 1、生产工艺:单级 RO 反渗透设备、预处理、 304不锈钢主机架 2.设备在(25℃产水量分别为:终端产水量大于 0.5 T/小时; 3、罐装设备大于 200桶 /天(18.9升 /桶。 4.设备产水技术标准:一级反渗透产水脱盐率大于 98.5%; 产水 TDS 值小于 10 符合:国家新修订的 GB5749-2006《生活饮用水卫生标准》 5.水源为市政自来水,压力大于1.5kg/cm2 二、纯净水设备基本工艺流程 根据甲方的要求、确定工艺如下: 整个工艺系统包括二大部分:预处理系统、反渗透脱盐系统。原水经过原水泵进入预处理系统,经多介质过滤器、活性炭过滤器、自动软化装置、自动加药泵加入阻垢剂后预处理出水, 再经过保安过滤器进入高压泵送到反渗透装置进行脱盐, 反渗透产水送往纯水箱。纯水箱中的纯水经输送泵送往用水点, 并且装有压力控制系统, 可根据用水点的开启自动控制输送泵的启停。 纯净水设备工艺系统说明
1、石英砂过滤器 石英砂过滤器主要去除水中的悬浮物、胶体、泥沙、粘土、腐植物、颗粒物等杂质, 降低水的浊度,达到水质澄清的目的,经处理后水质污染指数SDI ≤4,可防止膜面结垢(包括 CaCO 3、 CaSO 4、 SrSO 4、 CaF 2、 SiO 2、铁铝氧化物等、防止胶体物质及悬浮固体微粒的污堵、防止有机物质及微生物的污堵,保护反渗透膜。 2、活性炭过滤器 活性炭过滤器主要利用活性炭的表面有大量的羟基和羧基等官能团, 可以对各种性质的物质进行化学吸附去除水中的异味、有机物、胶体、铁及余氯,同时降低水的色度、浊度, 减少对反渗透的污染,处理后水余氯≤0.1ppm 3、自动软化装置 利用离子交换树脂上的钠离子交换水中的钙镁离子, 降低水中的硬度, 同时用食盐再生离子交换树脂。 4、自动加药装置 采用意大利原产 A601自动计量加药泵, 在原水输送管路上加入稀释的阻垢剂, 阻垢剂采用美国 PWT 公司专利的树枝状专用反渗透膜阻垢剂,可有效防止 CaSO 4等各种金属盐结垢及胶体结垢,延长反渗透膜的清洗时间。 5、保安过滤器 采用 5微米的聚丙烯缠绕纤维滤芯为过滤元件, 主要是为去除前处理系统未去除干净的
60吨反渗透水处理设备工程设计方案 60T/H纯水处理设备工艺流程 主要工艺路线如下： 去用水点 原水→原水曝气池→原水泵→锰砂过滤器→缓冲水池→增压泵 混凝剂 →换热器→保安过滤器→高压泵→反渗透膜组→脱气塔→中间水池 阻垢剂 →中间水泵→混床→纯水池→纯水泵→生产用水点。 60T/H纯水处理设备工艺系统简述 原水自流进入预曝气池，由原水泵输送至DN3600锰砂过滤器，通过在其进水管道投加高效絮凝剂，采用微絮凝过滤方式，使水中铁、锰、悬浮物和胶体变成微絮体在锰砂滤层中截留而去除，过滤器出水进入缓冲水池，再经增压泵提升进入换热器和5μm保安过滤器，确保出水满足反渗透的进水要求，即SDI≤3.0、浊度≤0.5NTU，保安过滤器出水由高压水泵送至反渗透装置，去除95%以上的溶解固体(TDS)、硬度等。反渗透出水进入中间水池，经中间水泵提升至混床进行深度处理，确保出水满足高压锅炉用水标准，导电度(25℃)≤0.2μs/cm; SiO2≤20μg/L。
针对原水的特点，在锰砂过滤器前投加絮凝剂，在反渗透的进水中投加阻垢剂。絮凝剂用于使水中的细小悬浮物、胶体、部分有机物等形成絮状体，以便在过滤器中给予去除;阻垢剂用于防止反渗透膜结垢。 60T/H纯水处理设备主要工艺设备 1、预处理系统 预处理主要目的是去除原水中的铁锰金属离子、悬浮物、胶体等妨碍后续反渗透运行的杂质。处理设施包括原水曝气池、絮凝剂加药系统、锰砂过滤器、反洗水泵、换热器等。 2、原水曝气池 原水自流进入预曝气池，保证系统进水量稳定，池中设穿孔曝气，原水在池中停留时间为2小时，池有效容积为600m3。 3、曝气塔 曝气塔采用机械通风接触式曝气塔，曝气填料采用活化无毒多面空心球双层布置。调节池来水从塔的上端均匀配水进入塔体，通过双层空心球尽可能与填料接触，填料下设置离心轴流风机由下至上向塔内充氧，达到对原水进行充分曝气的作用。曝气塔设计表面负荷为25m3/m2.h，直径为φ4000×6500，单台产水量为300 m3/h，配套SSR-50型鼓风机(山东章晃),(Q= 0.9m3/min， N=1.04KW)。 4、管道混合器
反渗透系统 说 明 书 江苏净宇水处理设备有限公司 二0一五年四月
目录 第一章名詞定义 (2) 第二章反渗透原理 (4) 1、基本概况 (4) 2、渗透和反渗透 (4) 3、反渗透膜的脱盐原理 (5) 4、反渗透的特点和应用 (6) 5、反渗透装置 (6) 6、反渗透膜的性能 (7) 第三章反渗透水处理系统的组成 (8) 一、工艺流程 (8) 二、系统组成的说明 (8) 第四章反渗透有关参数计算公式 (16) 第五章主要设备的维护和检修 (17) 第六章反渗透水处理系统的操作 (22)
第一章名詞定义 1、悬浮物：凡颗粒粒径在10-6以上的杂质称为悬浮物。天然水泥沙、粘土是主要成份，其次，还有动植物及其遗骸、微生物和有机物等。 2、胶体：凡颗粒粒径在10-6~20-4㎜范围内的杂质称为胶体，胶体颗粒是许多分子或离子的集合体，这种细小颗粒具有较大的比表面积，从而使它具有特殊的吸附能力，而被吸附的物质往往是水中的离子，因此，胶体微粒就带有一定的电荷。同种胶体带有相同的电荷，从而使它们之间产生了电斥力，这就使胶体微粒在水中不易聚沉。此外，带电的胶体微粒还会吸引极性水分子使其周围形成一层水化层，进一步阻止胶体微粒相互接触，使胶体在水中维持分散运动的稳定状态。天然水中的胶体主要为硅酸及铁、铝化合物，一些高分子化合物，如腐殖质等，也有一些在此粒径范围内的细菌、病毒等。天然水中的胶体一般均带负电荷。悬浮物和胶体是使天然水产生浑浊的主要原因。 3、溶解物：溶解物的粒径在10-6㎜以下，它是以分子或离子状态存在的。又可分为盐类、气体和有机物三类。 4、悬浮固体：它是水中那些不溶于水的细微悬浮物质烘干后的重量。水的总固体与溶解固体之差也等于悬浮固体。 5、淤积密度指数值(Silt density index. SDI)或污染指数值(Fouling indes.FI)：FI或SDI 是用“膜滤法”测定水中极细小微粒的方法，它是反渗透法处理水时，对进水水质要求的一项重要的水质控制指标。 6、离子：带电荷的原子、原子团和分子。 7、阴离子：带负电荷的离子。如CO32-、SO42-、HCO3-、NO3-等。
14、水处理设备安装及调试 14.1一、二级钠离子交换器水处理设备安装 1、系统流程为 清水泵-- 机械过滤器---- 一级钠离子交换器 ---- 二级钠离子交换器 ---- 软化水箱 ====软化泵软化母管除氧器锅炉 .2 、水源采用地下深井或城市管网自来水 3、作业准备及条件 ①现场具备足够的水源，电焊，照明，现场做到文明施工，保证道路畅通。 ②设备基础在交付安装时，应有正常的交接的手续，资料必须齐全。 ③施工图纸供应齐全，设备材料及加工件及时符合安装实际要求。 ④工程质保体系完善，专业施工人员齐全。 ⑤衬胶设备安装前要进行电火花试验并作记录。 4、机械过滤器内部装置的技术要求 ①按土建给定的基础心线，用钢丝拉出过滤器纵横中心，各间距符合设计要求，在基础预埋件上作出记号。 ②检查机械过滤器内部装置是否齐全，是否符合设计要求，进排水装置与筒体中心是否水平。 ③泄水帽缝隙应均匀，必要时用塞尺抽查，纤维网套缝制要严密，绑扎要牢固。 ④锅底式泄水孔径及孔眼角度要正确，石英砂配级要符合设计要求，垫层高度符合设计要求。 ⑤壳体找正后，应将支脚与垫铁点焊牢固方可进行二次灌浆。 5、离子交换器安装技术要求 ①按土建给定的基础中心线，用钢丝拉出离子交换器纵横中心，各间距应符合设计要求，在基础预埋件上作出记录。 ②对衬胶离子交换器，要进行防腐层检查，检查内容，外观检查有无损伤，漏电试验，有无漏电现象。 ③检查交换器内部装置是否齐全，是否符合设计要求，检查中排， 侧排螺栓有无松动。 ④离子交换器的集排水装置与筒体中心和偏差不大于4mm水平偏差小于4mm垂直偏差小于3mm 相邻支管中心距偏差小于2mm ⑤离子交换器的再生装置，应安成水平，再生管的孔眼方应与制造图相符，放射形再生管的
关于反渗透水处理设备的用途和特点 反渗透技术多数运用于废水处理以及食品、医药工业、化学工业的提纯、浓缩、分离等方面。反渗透技术是当今最先进和最节能有效的膜分离技术。反渗透膜、纳滤设备、PP 棉等其原理是在溶液渗透压的作用下，依据其他物质不能透过半透膜而将这些物质和水分离开来。由于反渗透膜的膜孔径非常小(仅为10A左右)，能截留所有溶解性盐和分子大于100的有机物，因此能够有效地去除水中的溶解盐类、微生物、胶体、有机物等。 透盐率和脱盐率 反渗透膜主要用于水脱盐，透盐率指通过反渗透膜的速度Js，Js越小，说明膜的脱盐率越高。Js=B(C1-C2) 而脱盐率为R=(1-C2/C1)×100% 公式中：B──膜的盐透过系数；C1──膜高压侧膜面处水中盐的浓度，由于测试困难，一般都以高压侧水中平均盐浓度来代替g/L；C2──膜低压侧水中盐的浓度g/L. 反渗透设备的主要特点是除盐率高，一般除盐率在96%—99%之间，能够很好的从含盐率较高的水中提取出淡水。可以去除水中的细菌（约99.99%），和一些有机成分（约95%）。相对以前的反渗透的设备，在进水的适应性，脱盐率和寿命上得到了很大的提升。反渗透设备的主要优点为：水质好、能耗低、连续运行、性能稳定、无污染。 反渗透设备是水处理设备中常用的一个系统，反渗透设备的正常运行至关重要，为了减轻反渗透设备的工作压力和正常运行，需要针对不同的水质，不同的需求进行预处理。因为每个地区的水质不同，反渗透设备的进水也不同，有地下水，自来水，海水，等不同的水质，所以受水质的影响，反渗透设备的预处理系统也是各不相同。 预处理系统的作用就是出去水中的杂质，满足反渗透设备的进水要求。反渗透设备的预处理系统主要包括，原水泵，加药装置，保安过滤器、石英砂过滤器，活性炭过滤器，精密过滤器等预处理过滤设备。预处理系统的主要作用是降低原水的污染指数，泥沙以及大颗粒的杂质，以达到反渗透设备的进水要求，当然根据不同的水质，不同的要求，设计的预处理系统也不同。
反渗透技术培训资料 目录 1.反渗透水处理系统的构成 2.反渗透预处理—它是让您高枕无忧的关键 2-1反渗透预处理合适与否的简单判断准则 2-2反渗透预处理设计考虑因素 2-3反渗透膜元件的进水条件 2-4预处理中应考虑的反渗透结垢成分 2-5反渗透污染物 2-6针对特定污染物的反渗透预处理设计要点 3.反渗透系统的故障诊断与运行数据的标准化 3-1反渗透系统的故障及其诊断 3-2常见反渗透污染现象 3-3反渗透污染症状 3-4反渗透故障诊断一览表 3-5如何减少故障和降低反渗透清洗频率 3-6反渗透系统的标准化 4.反渗透膜的清洗消毒及保存 4-1什么时候需要清洗反渗透系统 4-2需要清洗什么 4-3如何选择清洗药剂 4-4在选择和使用化学清洗药剂的注意事项 4-5复合膜(CPA、ESPA、ESNA)最常用的清洗配方4-6二氧化硅垢的化学清洗 4-7复合膜生物污染物的清洗 4-8细菌的控制和杀除 4-9反渗透化学杀菌剂应有的特性 4-10杀菌剂的杀菌速度 4-11复合膜(CPA、ESPA、ESNA)元件消毒用杀菌剂4-12反渗透系统化学清洗的一般方法
4-13复合膜(CPA、ESPA、ESNA)在反渗透压力容器中的保存 1.反渗透水处理系统的构成
◆氯的耐受力计算建立在无铁存在的基础上 2-4预处理中应考虑的反渗透结垢成分 反渗透进水中含有的难溶盐及相关成分达到下表中所列的浓度时，均应在预处理中采用相应的措施，以防止反渗透膜结垢。 注意：上表中指标的设计基础为75%的系统水回收率，在某些情况下，最小值范围会有变化。 2-5反渗透污染物
A、悬浮固体 ●普遍存在于地表水和废水中 ●尺寸﹥1微米(胶体可能会小于1微米) ●在未搅拌溶液中能从悬浮状态沉积下来(胶体会保持悬浮状态)●预处理后必须将下列指标降低至： 浊度﹤1NTU 15分钟SDI值﹤5 B、胶体污染物 ●普遍存在于地表水和废水中 ●污染物主要存在于反渗透系统的前端 ●尺寸﹤1微米 ●在未搅拌溶液中微粒会保持悬浮状态 ●可以是有机或无机成分组成的单体或复合化合物 ●无机成分可能是硅酸、铁、铝、硫 ●有机成分可能是单宁酸、木质素、腐殖物 ●预处理后必须将下列指标降低至： 浊度﹤1NTU 15分钟SDI值﹤5 C、有机物污染物 ●污染物主要存在于反渗透系统的前端 ●普遍存在于地表水和废水中 ●被吸收附着在膜表面 ●天然腐殖有机会来源于植物腐烂物且常带电荷 ●缺乏明确的TOC(总有机碳)含量规定 ●进水中TOC含量为2ppm时引起注意 ●具有电中性表面的LFC1膜及CAB膜可能更适用 D、生物污染 ●普遍存在于地表水和废水中 ●开始时易在反渗透前端形成污染物，随后扩展及整个反渗透系统●通常污染物为细菌、生物膜、藻类、真菌 ●警戒含量为每毫升10000cfu(菌落生成单位)
反渗透（RO）系统岗位操作规程 岗位职责 安全经济的运行水处理设备，生产合格软化水；正确取样化验、进行加药调节，做好水质的监督和控制，减少系统的腐蚀与结垢。 一、工作范围 1.反渗透系统运行维护； 2.软化水的水质监督。 二、岗位职责 1)负责控制工艺参数，生产合格软化水。 2)认真进行巡回检查，做好运行日志及其他各种记录的填写。 3）进行设备的运行、调整和维护等日常工作和定期工作。 4)负责设备缺陷登记和维修后的验收工作，重大缺陷应及时向上级汇报。 5)做好所管辖设备、地面、门窗的卫生工作，做到清洁生产。 6)认真完成设备的润滑、试验、切换等日常工作和定期工作。 7）取样化验做好纪录报表，负责各类药品、助剂的管理。 8）负责工具的保管及交接。
三、巡回检查制度 每小时巡检一次，发现问题及时处理，如无法解决及时上报。巡回检查的内容如下： 1、各压力、流量等及开关信号指示等是否正确、正常。 2、各运转泵类设备的润滑油是否正常，有无振动、发热和异响等情况，停运泵类设备的润滑油是否正常。 3、系统是否有水、油及滤料的泄露现象。 4、照明是否正常。 四、交接班 一、交班者： 1.交班前做好交班的准备工作：记录齐全、卫生清洁、药箱药液充足等事项。 2.当发生事故或进行重大操作时，不能进行交班；操作完毕向接班者交代清楚，方可下班。 3.详细如实的向接班者交待运行情况，如有隐瞒，一经发现严肃处理；如果因此发生问题同接班者负有同样责任。 二、接班者： 1.听取交班者的交待，详细查看上班的报表记录。 2.巡检察看设备运转情况与交班者交待的内容是否有出入。 3.查看工具等是否齐全，卫生是否合格。
锅炉水处理设备安装、调试工艺 锅炉的水处理是保证锅炉安全、经济运行的重要措施。水处理不当，在受热面上就会产生水垢，这不仅会降低传热效率，严重时还会堵塞受热面管子，引起锅炉爆管事故。水质不好，特别是PH值低、含氧量高的水，会对锅炉金属产生腐蚀，造成管子泄漏， 甚至引起锅炉爆炸。 锅炉水处理应能保证锅炉水质符合GB1576《低压锅炉水质》标准或《火力发电机组及蒸汽动力设备水汽质量》标准的规定。水处理方式一般分：锅内加药处理和锅外水处理。 1 锅内加药处理： 锅内加药比较简单，可用注水器加药，水箱加药和压力式加药。 2 锅外水处理： 锅外水处理通常采用离子交换法，一般用钠离子交换器。 2.1 设备、材料验收清点： 2.1.1 凡进入现场的设备、部件、材料均应进行清点及外观检查，做好清点验收记录，发现缺陷应报公司质保人员，由质保人员申报、处理。 2.1.2 设备开箱检查应在建设单位有关人员参加下进行，并应作出下列记录： （1）箱号、箱数及包装情况； （2）设备名称、规格、型号； （3）装箱清单、技术文件、资料及专用工具； （4）设备有无缺损件，表面有无损坏和锈蚀等。 2.1.3 明显位置必须装设金属铭牌，铭牌上应注明下列项目； (1)设备型号； (2)制造厂名称，设备产品编号； (3)制造许可证编号； (4)制造日期。 2.1.4 检查设备筒体外壳是否变形、开裂；进水口、出水口、排污出口等管子是否弯曲、变形，法兰有否裂纹、损坏变形。 2.1.5 材料均应有合格证明。在核查中对质量有怀疑时，应进行必要的检验鉴定。 2.1.6 管材检查： （1）管子表面应光滑，无裂纹、夹渣、重皮、严重锈蚀等缺陷。 （2）管子的壁厚不应超过负偏差，其表面如有划痕、麻点、凹坑、腐蚀等局部缺陷时，其深度不应超过管子公称壁厚的10％ （3）管子应具有制造厂的合格证明书，证明书上应注明： ①生产厂家、供应商名称和代号； ②合同号和钢号； ③产品名称和规格型号； ④标准编号； ⑤化学成分； ⑥试验结果； ⑦炉号、批号、重量。 2.1.7 阀门检查： （1）阀门的规格、型号、材质及技术参数应符合设计要求； （2）阀门的填料应逐个检查 （3）低压阀门（工作压力≤2.5MPa）应以每批不少于10％的比例进行强度和严密性试验。
中华人民共和国城镇建设行业标准 反渗透水处理设备 前言 反渗透水处理设备已广泛地用于苦咸水淡化、海水淡化、医药、电子、工业废水处理、采矿、冶金及市政供水等领域。为了更好地规范该产品的生产，制定了该产品的行业标准。 本标准编制过程中，参照采用了美国国家标准ANSI／NSF58：1997《反渗透饮水处理设备》。 本标准由建设部标准定额研究所提出。 本标准由建设部给水排水产品标准化技术委员会归口。 本标准由蓝星水处理技术有限公司、北方膜技术工业有限公司、国家海洋局杭州水处理技术研究开发中心、山东招远膜天集团有限公司、北京天元恒业水处理工程公司、上海恒通水处理工程有限公司、湖州欧美制水设备有限公司负责起草。 本标准主要起草人：张桂英、赵宏伟、张秀刚、孙志英、温建志、张松健、陈伟。 1 范围 本标准规定了反渗透水处理设备性能指标、技术要求、试验方法及标志、包装、运输、贮存。 本标准适用于以含盐量低于5000mg／L的水为原水，用反渗透技术生产渗透水的反渗透水处理设备。 5 技术要求 5.1反渗透水处理设备性能指标： a)脱盐率：反渗透水处理设备根据原水水质、膜的状况合理选用脱盐率，一般平均脱盐率不低于90％(用户有特殊要求的除外)。 b)原水回收率：根据原水水质及预处理情况，难溶盐的饱和程度、膜排列情况选择回收率，一般： ——小型反渗透水处理设备原水回收率不小于30％； ——中型反渗透水处理设备原水回收率不小于50％； ——大型反渗透水处理设备原水回收率不小于70％。 c)操作温度：温度为影响产水量的主要指标，温度变化直接影响产水量，一般按标准状态下(25℃)的温度条
件设计，通常复合膜选用4～45℃；乙酸纤维素膜4—35℃。 d)操作压力：根据工艺要求，合理选择操作压力，一般不大于3MPa。 5.2 设备应设计合理，结构紧凑，外形美观，占地面积及占用空间小。 5.3 设备构件包括：反渗透膜组件、泵、各种管道、仪表等，均应符合相应的标准和规范。 5.4 设备安装时，在装卸膜元件的一侧，应留有不小于膜元件长度1.2倍距离的空间，以满足换膜、检修要求，设备不能安放在多尘、高温、震动的地方，一般应放置于室内，避免阳光直射，环境温度低于4℃时，必须采取防冻措施。 5.5 进入反渗透水处理设备的原水应满足如下条件： a)淤塞指数SDI15<5或污染指数FI<4； b)游离氯：聚酰胺复合膜 六、工艺描述 ( 一) 16吨/小时地下水超滤工艺流程 原水箱→超滤原水泵→100μm保安过滤器→超滤膜组→臭氧投加→灌装机缓冲超滤水罐→灌装机; 具体工艺流程图见附件图纸。 1、保安过滤器 为了防止超过直径大于150微米的颗粒进入超滤膜, 对膜丝造成不可恢复的损伤, 在超滤膜组之前设置保安过滤器, 精度一般50-150微米之间, 当保安过滤器的压差大于0.08Mpa时, 需要更换保安过滤器滤芯。 2、超滤膜组 海德能超滤膜技术参数一览表 本次设计采用7支型号为HUF-250A 常规型膜元件, 截留分子量为10万, 过滤面积29.7m2, 该超滤膜组件主要用于液体的净化。超滤设计通量为90LMH, 反洗通量为200 LMH, 考虑到地下水温变化、反洗、化学清洗的需要, 预留了15%的产能, 以满足特殊情况的需要。 超滤膜是一种纳米级的薄膜, 它能有效的去除原水中的细菌、微生物、病毒、大肠杆菌以及一些大分子的有机物和水中所有不溶解性的胶体等, 使处理出水浊度≤0.1NTU 、 SDI≤1, 处理出水可完全满足国家生活饮用水的水质要求。 3、臭氧消毒装置 臭氧灭菌为溶菌级方法, 杀菌彻底, 无残留, 杀菌广谱, 可杀灭细菌繁殖体和芽孢、病毒、真菌等, 并可破坏肉毒杆菌毒素。另外, O3对霉菌也有极强的杀灭作用。O3由于稳定性差, 很快会自行分解为氧气或单个氧原子, 而单个氧原子能自行结合成氧分子, 不存在任何有毒残留物, 因此, O3是一种无污染的消毒剂。与紫外线消毒装置相比, 臭氧消毒克服了紫外线消毒, 在光线照射不到的地方没有效果, 有衰退、穿透力弱、使用寿命不长等缺点。 本次设计选用的臭氧投加位置为滤后水投加, 浓度为1ppm, 与反渗透滤后水共用一套臭氧发生器, 总发生量为40g/h。 臭氧发生器采用意大利O.E.I公司产品, 型号为MCP-XT1, 空气源, 臭氧产量为40g/h, 原料气供应量为1.18Nm3/h, 冷却水为0.09m3/h, 能耗为0.6KW, 尺寸为 600x800x1960(LxWxH)。全部系统设计简洁、紧凑、高效, 一体化安装在涂漆的不锈钢柜子里, 甚至空气源类型还包括了气源干燥系统。全部系统符合IP54防护等级。为确保安全可靠的臭氧产量, 整套系统配备全套工艺过程仪表。系统自带人机界面的文本显示。该臭氧发生器是最先进的技术水平与最高质量的材质结合, 打造出最可靠的臭氧系统元件, 能在各种环境条件下运行。 反渗透（R0）系统岗位操作规程 岗位职责 安全经济的运行水处理设备，生产合格软化水；正确取样化验、进行加药调节，做好水质的监督和控制，减少系统的腐蚀与结垢。 一、工作范围 1.反渗透系统运行维护； 2.软化水的水质监督。 二、岗位职责 1）负责控制工艺参数，生产合格软化水。 2）认真进行巡回检查，做好运行日志及其他各种记录的填写。 3）进行设备的运行、调整和维护等日常工作和定期工作。 4）负责设备缺陷登记和维修后的验收工作，重大缺陷应及时向上级汇报。 5）做好所管辖设备、地面、门窗的卫生工作，做到清洁生产。 6）认真完成设备的润滑、试验、切换等日常工作和定期工作。 7）取样化验做好纪录报表，负责各类药品、助剂的管理。 8）负责工具的保管及交接。 三、巡回检查制度 每小时巡检一次，发现问题及时处理，如无法解决及时上报。巡回检查的内容如下： 1、各压力、流量等及开关信号指示等是否正确、正常。 2、各运转泵类设备的润滑油是否正常，有无振动、发热和异响等情况，停运泵类设备的润滑油是否正常。 3、系统是否有水、油及滤料的泄露现象。 4、照明是否正常。 四、交接班 一、交班者： 1.交班前做好交班的准备工作：记录齐全、卫生清洁、药箱药液充足等事项。 2?当发生事故或进行重大操作时，不能进行交班；操作完毕向接班者交代清楚，方可下班。 3.详细如实的向接班者交待运行情况，如有隐瞒，一经发现严肃处理；如果因此发生问题同接班者负有同样责任。 二、接班者： 1.听取交班者的交待，详细查看上班的报表记录。 2.巡检察看设备运转情况与交班者交待的内容是否有出入。 3.查看工具等是否齐全，卫生是否合格。 芜湖华衍水务有限公司 江北临时水厂一体化净水设备 安装、调试、运行操作维护说明资料 编制单位：江苏一环集团有限公司 二〇一三年六月 目录 一、调试大纲 二、工程概况 三、工艺设计说明 四、一体化净水设备主要技术参数 五、调试、操作说明 六、维护 七、一般故障及排除方法 ☆须知： 为使一体化净水设备尽快投入运行，特编制本调试方案供贵方相关人员调试运行时作参考，同时在试运行时我方也将派技术人员现场指导，相互学习交流。由于贵公司一年多前在三山临时水厂配套的设备与本次设备相同，三山水厂已掌握了一套运行该设备的成功经验，并了解到贵方已安排操作人员到三山水厂进行了操作培训，为本次调试运行打好了基础。确保能按时、优质供水。水厂的通水必将产生具大的社会效益和经济效益。 要求操作人员必须具备高中以上文化程度、责任心强、不怕苦的精神，并每天作好运行记录，总结经验，安全生产、管理使用好本设备，同时我公司将不定期地派员进行用户回访和技术咨询。 本操作说明仅作为业主操作工在实际操时的一个纲要性指导，具体方法需在实际操作中体会及总结，方能使设备正常高效运行，系统调试期间，我公司将派技术人员作指导工作，并配合业主作好对操作人员培训工作。 现根据江北临时水厂通水时间安排，特编制本调试方案，需多方配合调试、试运行，确保按时供水。调试、试运行周期约一周。 一、调试大纲： 本调试方案按如下步序说明，供一体化净水设备调试运行时参考： 工程概况及工艺设计说明 一体化净水设备性能参数 调试准备工作 滤料的填装、清洗 设备、管道的消毒 设备试运行 设备排泥 设备反冲洗 设备的维护 一般故障的排除 反渗透技术培训资料 目录 1.反渗透水处理系统的构成 2.反渗透预处理—它是让您高枕无忧的关键 2-1反渗透预处理合适与否的简单判断准则 2-2反渗透预处理设计考虑因素 2-3反渗透膜元件的进水条件 2-4预处理中应考虑的反渗透结垢成分 2-5反渗透污染物 2-6针对特定污染物的反渗透预处理设计要点 3.反渗透系统的故障诊断与运行数据的标准化 3-1反渗透系统的故障及其诊断 3-2常见反渗透污染现象 3-3反渗透污染症状 3-4反渗透故障诊断一览表 3-5如何减少故障和降低反渗透清洗频率 3-6反渗透系统的标准化 4.反渗透膜的清洗消毒及保存 4-1什么时候需要清洗反渗透系统 4-2需要清洗什么 4-3如何选择清洗药剂 4-4在选择和使用化学清洗药剂的注意事项 4-5复合膜(CPA、ESPA、ESNA)最常用的清洗配方 4-6二氧化硅垢的化学清洗 4-7复合膜生物污染物的清洗 4-8细菌的控制和杀除 4-9反渗透化学杀菌剂应有的特性 4-10杀菌剂的杀菌速度 4-11复合膜(CPA、ESPA、ESNA)元件消毒用杀菌剂 4-12反渗透系统化学清洗的一般方法 4-13复合膜(CPA、ESPA、ESNA)在反渗透压力容器中的保存 1.反渗透水处理系统的构成 2. 反渗透预处理—它是让您高枕无忧的关键 ★成功运行的必要条件 ★具体的预处理设计需要根据现场情况和膜元件类型确定★必须仔细考虑各种要求 ★原水的特点非常重要 ★为确保系统可靠运行，有时需要做小型实验 ★最后您将心想事成！ 2-2反渗透预处理设计考虑因素 ◆膜元件种类 ◆进水水质(水源及其变化) ◆进水流量(小型或大型装置) ◆反渗透的回收率(高回收率意味着需要更好的预处理) ◆后处理设备和要求 反渗透系统操作规程 （一）、反渗透基础： 一、反渗透原理： 反渗透，英文为Reverse Osmosis，它所描绘的是一个自然界中水分自然渗透过程的反向过程。早在1950年美国科学家DR.S.Sourirajan有一回无意中发现海鸥在海上飞行时从海面啜起一大口海水，隔了几秒后吐出一小口的海水。他由此而产生疑问：陆地上由肺呼吸的动物是绝对无法饮用高盐份的海水，那为什么海鸥就可以饮用海水呢？这位科学家把海鸥带回了实验室，经过解剖发现在海鸥囔嗉位置有一层薄膜，该薄膜构造非常精密。海鸥正是利用了这薄膜把海水过滤为可饮用的淡水，而含有杂质及高浓缩盐份的海水则吐出嘴外。这就是以后逆渗透法（Reverse Osmosis 简称R.O）的基本理论架构。 对透过的物质具有选择性的薄膜成为半透膜。一般将只能透过溶剂而不能透过溶质的薄膜视为理想的半透膜。当把相同体积的稀溶液（如淡水）和浓液（如海水或盐水）分别置于一容器的两侧，中间用半透膜阻隔，稀溶液中的溶剂将自然的穿过半透膜，向浓溶液侧流动，浓溶液侧的液面会比稀溶液的液面高出一定高度，形成一个压力差，达到渗透平衡状态，此种压力差即为渗透压。渗透压的大小决定于浓液的种类，浓度和温度与半透膜的性质无关。若在浓溶液侧施加一个大于渗透压的压力时，浓溶液中的溶剂会向稀溶液流动，此种溶剂的流动方向与原来渗透的方向相反，这一过程称为反渗透。即在进水（浓溶液）侧施加操作压力以克服自然渗透压，当高于自然渗透压的操作压力施加于浓溶液侧时，水分子自然渗透的流动方向就会逆转，进水(浓溶液)中的水分子部分通过膜成为稀溶液侧的净化产水（请参见下图）。 二、反渗透过程 根据反渗透原理可知，渗透和反渗透必须与具有允许溶剂(水分子)透过的半透膜(反渗透膜或纳滤膜)联系在一起才有意义，才会出现渗透现象和反渗透操作。 反渗透膜：允许溶剂分子透过而不允许溶质分子透过的一种功能性的半透膜称为反渗透膜； 膜元件：将反渗透膜膜片与进水流道网格、产水流道材料、产水中心管和抗应力器等用胶粘剂等组装在一起，能实现进水与产水分开的反渗透过程的最小单元称为膜元件； 膜组件：膜元件安装在受压力的压力容器外壳内构成膜组件； 膜装置：由膜组件、仪表、管道、阀门、高压泵、精密过滤器、就地控制柜和机架组成的可独立运行的成套单元膜设备称为膜装置，反渗透过程通过该膜装置来实现； 膜系统：针对特定水源条件和产水要求设计的，由预处理、加药装置、增压泵、水箱、膜装置和电气仪表连锁控制的完整膜法水处理工艺过程称为系统。 待处理的进水经过高压泵被连续升压后入膜装置内，在膜元件内进水被分成浓度低的或更纯的产水，称为透过液和浓度高的浓水。浓水调节阀控制成为产水和浓水的比例即装置回收率。反渗透技术方案样本
