晾衣架维修，晾霸电动晾衣架维修，电动晾衣机维修，晒衣架维修详细步骤
晾衣架维修，晾霸电动晾衣架维修，电动晾衣机维修，晒衣架维修详细步骤

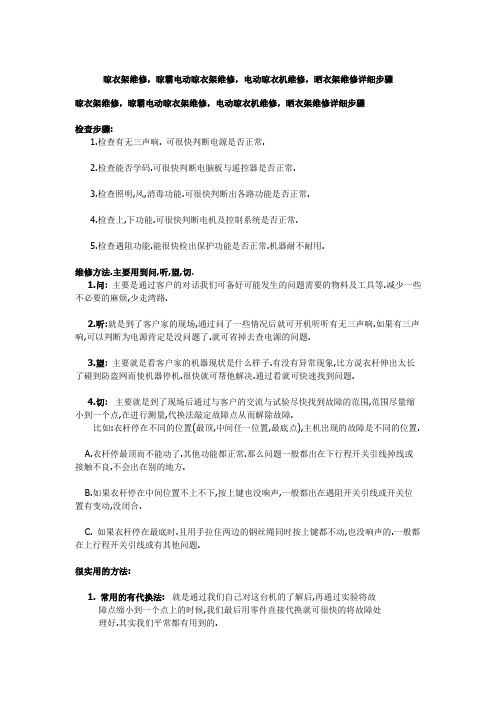

检查步骤:
1.检查有无三声响. 可很快判断电源是否正常.
2.检查能否学码.可很快判断电脑板与遥控器是否正常.
3.检查照明,风,消毒功能.可很快判断出各路功能是否正常.
4.检查上,下功能.可很快判断电机及控制系统是否正常.
5.检查遇阻功能.能很快检出保护功能是否正常.机器耐不耐用.
维修方法.主要用到问,听,望,切.
1.问: 主要是通过客户的对话我们可备好可能发生的问题需要的物料及工具等.减少一些不必要的麻烦,少走湾路.
2.听:就是到了客户家的现场,通过问了一些情况后就可开机听听有无三声响.如果有三声响,可以判断为电源肯定是没问题了.就可省掉去查电源的问题.
3.望: 主要就是看客户家的机器现状是什么样子.有没有异常现象,比方说衣杆伸出太长了碰到防盗网而使机器停机.很快就可帮他解决.通过看就可快速找到问题.
4.切: 主要就是到了现场后通过与客户的交流与试验尽快找到故障的范围,范围尽量缩小到一个点,在进行测量,代换法敲定故障点从而解除故障.
比如:衣杆停在不同的位置(最顶,中间任一位置,最底点),主机出现的故障是不同的位置.
A.衣杆停最顶而不能动了.其他功能都正常.那么问题一般都出在下行程开关引线掉线或接触不良.不会出在别的地方.
B.如果衣杆停在中间位置不上不下,按上键也没响声,一般都出在遇阻开关引线或开关位置有变动,没闭合.
C. 如果衣杆停在最底时.且用手拉住两边的钢丝绳同时按上键都不动,也没响声的.一般都在上行程开关引线或有其他问题.
很实用的方法:
1. 常用的有代换法:就是通过我们自己对这台机的了解后,再通过实验将故
障点缩小到一个点上的时候,我们最后用零件直接代换就可很快的将故障处
理好.其实我们平常都有用到的.
案例:有一台机通电后有三声响,但是遥控不起作用.用了正常的方法学码
也学不上.
分析: 首先我们分析问题点出在哪个方向;电源肯定是正常的,问题出在遥
控器及接收电脑板的部分.,用代换法先换一个遥控器重新学码,一切正常
就说明问题在遥控器.
2.短路法：
就是通过我们自己对这台机的了解,再通过实验将故障点缩小到一个
点上的时候,本来我们用零件直接代换就可很快的将故障处理好,可是身
边又没有这个零件,我们就可用短路法去取代.很快的确定真正的故障点.
案例:有一台机其他功能都正常,但是不能下,通过实验估计是下行程开关有问题,而身边没有这零件,所以将下行程开关的两条线拔一条后直接与另一条连通短接就可.然后按下行开关就可正常使用.
七.实践维修操作
配件更换-----遥控器及电池、电机、控制器, 钢丝绳.
1、更换遥控器电池:
A、当遥控器使用过一段时间后,会发觉按遥控器的按钮时,尔而出现了按键不灵,或者是按几下才有作用,有时按的没反应.遥控器上指示灯亮度不是很好.或者就是按几下时指示灯就慢慢的越来越暗.出现以上现象时说明电池严重缺电了.需更换
B、更换电池的方法:找对同型号的电池,将遥控器外盖拆开,将电池的负极对到遥控器带弹簧这端.正极对另一端.上好电池后盖上外盖。
2、更换遥控器:
当遥控器出现部分功能不正常的问题时:如每次按上键就要按几次,才能有作用,其他键都正常.需更换遥控器.或者用别的遥控器可学码,而用这个遥控器就学不了.就要换遥控器了.注更换了新的遥控器后必须先学好码才能使用.
3、更换控制器:现场操作.
A、当用新的遥控器也学不上码,或是通电后根本就没反应,也学不上码.就需要更换控制器了.
B、判断新装的晾衣机有没有通电:直接取一个新的控制器与新的机器里的电源插头连接,是否有三声响就基本可判断机器前面有没有电了.
4、电机的更换:现场操作.
5、钢丝绳更换:现场操作.
以上就是晾衣架维修，晾霸电动晾衣架维修，电动晾衣机维修，晒衣架维修详细步骤。
