采暖流量及管径计算，常用经济流速
G=0.86Q/Δt
其中：Q单位为W 或KW
G单位kg/h 或m3/h
Δt为供回水温差，单位℃
其实这个公式是换算出来的
0.86=3600/4187
4187为水的比热单位：J/kg ℃
3600是一小时
管径计算DN（mm）=18.8*SQRT(g/u)
g：m3/h u：m/s
设计时常采用平均经济流速来确定管径，当D=100~400mm时，平均经济流速取0.6~0.9m/s；当D≥400mm时，平均经济流速取0.9~1.4m/s，大管取大值，小管取小值。
流量与管径、压力、流速的一般关系 流量与管径、压力、流速的一般关系 一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。 流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。 其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。 水头损失计算Chezy 公式 Chezy 这里： Q ——断面水流量（m3/s） C ——Chezy糙率系数（m1/2/s） A ——断面面积（m2） R ——水力半径（m） S ——水力坡度（m/m） 根据需要也可以变换为其它表示方法: Darcy-Weisbach公式 由于 这里： h f——沿程水头损失（mm3/s） f ——Darcy-Weisbach水头损失系数（无量纲） l ——管道长度（m） d ——管道内径（mm） v ——管道流速（m/s） g ——重力加速度（m/s2） 水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
管网建模之基本公式篇 一、管渠沿程水头损失 谢才公式 圆管满流，沿程水头损失也可以用达西公式表示： h f——沿程水头损失（mm3/s） λ——Darcy-Weisbach水头损失系数（无量纲）
l ——管道长度（m） d ——管道内径（mm） v ——管道流速（m/s） g ——重力加速度（m/s2） C、λ与水流流态有关，一般采用经验公式或半经验公式计算。常用： 1．舍维列夫公式（适用：旧铸铁管和旧钢管满管紊流，水温100C0（给水管道计算）） 2．海曾－威廉公式 适用：较光滑圆管满流紊流（给水管道）
当已知建筑面积时,供热指标按下列值选用 住宅 地暖:45~６0w/m暖气包:６0~７0ｗ/m 办公楼:60～80 w／ｍ 旅馆:６5～７0 w/m 商店:6５～75 ｗ/m 厂房:８0~１0０w/m 俱乐部:100~120 ｗ/m 以上为华北地区采暖热指标 热负荷计算 Q=F×ｑ×10(kｗ) 式中Q——-采暖热负荷(kw) F-—-采暖用建筑面积ｍ q-——采暖热指标w/m 三、热水循环泵总流量按下式计算: G= 式中Ｇ=热水总流量(即循环泵总流量) △t—---供回水温差(即t-t) 1。163－-－常数 四、循环水泵得扬程计算: H=１.1×(H+H) 式中Ｈ－-——循环水泵扬程(ｍ)
H-—-换热设备压力降(Pａ) H－-—供热厂区中继站管道压力降(Pa) 五、补水泵流量计算: G=G×1％× 式中G—-－补水泵流量 Ｇ—－－循环水泵流量 1%－-—正常补水量 4———事故补水量倍数值 3---水泵得工作系数 六、补水量扬程计算 H=１.1(H+H) 式中H—--补水泵扬程 ?1、１—－——管道阻力系数 ?H-－－资用压力(Pa) H—－-楼层高度拆合压力(Pa) 七、供热用户得流量按下式计算 ＝0 式中－--—流量 Q－-—－计算热负荷k卡/时 C--—－谁得比热k卡/时(近视取1大卡/公斤℃) ｔ－-－供水得温度℃ t——-－—-回水温度℃
八、供热管径计算 Ｄ=18、8 式中D-－--－管道管径mm １８。8－—-——常数 Q－－----供热负荷 ——－平均流速(热水取0。8~2m/s) 九、散热器(暖气包)散热面积计算 F＝×××(m) 式中F-－-散热面积 t－-－平均温度 t--－－室内设计温度 －－－-散热器得传热系数 －—--连接系数 -－——安装系数 十、散热器得总片数 n＝(片) 式中ｎ---－散热器得总片数 Ｆ——--散热器 ｆ－—－-每片散热器得总面积
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。 流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。 其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。 水头损失计算Chezy 公式 这里： Q???——断面水流量（m3/s） C???——Chezy糙率系数（m1/2/s） A???——断面面积（m2） R???——水力半径（m） S???——水力坡度（m/m） 根据需要也可以变换为其它表示方法:
Darcy-Weisbach公式 由于 这里： h f??——沿程水头损失（mm3/s） f ???——Darcy-Weisbach水头损失系数（无量纲） l????——管道长度（m） d????——管道内径（mm） v ????——管道流速（m/s） g ????——重力加速度（m/s2） 水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。 1.1 管道常用沿程水头损失计算公式及适用条件
管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。 水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。 沿程水头损失水力计算公式和摩阻系数表1 阻力特征 区 适用条件水力公式、摩阻系数符号意义 水力光滑 区>10 雷诺数 h：管道沿程水头损 失 v：平均流速 紊流过渡 区10<<500 （1） （2）
设计题目：某住宅采暖系统设计
目录 第一章绪论 设计内容及原始资料、设计目的 第二章热负荷计算 围护结构基本传热量、附加传热量、 冷风渗透传热量计算 第三章散热器计算选型 散热器面积、片数计算、设备选型 第四章采暖系统水力计算 系统布置、水力计算 第五章设计成果 参考文献
第一章绪论 一、设计内容 本工程为哈尔滨市一民用住宅楼，住宅楼为六层，每一层有 8个用户，建筑总面积为 5740 ㎡。 二、原始资料 1.设计工程所在地区：哈尔滨 45°41′N 126°37 ′E 2.室外设计参数：冬季大气压 100.15KPa 供暖室外计算温度 -26℃ 冬季室外平均风速 3.8m/s 冬季主导风向东南风 供暖天数 179 天 供暖期日平均温度 -9.5℃ 最大冻土层深度 205cm 3.建筑资料 （1）建筑每层层高 3m； （2）建筑围护结构概况 外墙：砖墙，厚度为 240mm，保温层为水泥膨胀珍珠岩 l190mm，双面抹灰δ20mm；K0.45W/m2K 地面：不保温地面，K 值按地带划分，一共为四个地带； 屋顶：钢筋混凝土板，砾砂外表层 5mm，保温层为沥青膨胀岩l150mmK0.47W/（m2K） 外窗：单层钢窗，塑料中空玻璃（空气 12mm）K2.4 W/（m2K）
外门：木框双层玻璃门（高 2.0 米），K2.5W/m2.K。2100mm×1500mm，门型为无上亮的单扇门。 4.室内设计参数： 室内计算温度：卧室、起居室 18℃厨房 10℃ 门厅、走廊、楼梯间 16℃盥洗室 18℃ 三、设计目的 对该建筑进行室内采暖系统的设计，使其能达到采暖设计标准，同时符合建筑节能规范。 第二章热负荷计算 一、围护结构基本传热量 1.外围护结构的基本耗热量计算公式如下： Q= KF( tn- t w) a q ——围护结构的基本耗热量，W； K——围护结构的传热系数， F——围护结构的面积 tn——冬季室内计算温度 t w ——供暖室外计算温度 α——围护结构的温差修正系数 整个建筑的基本耗热量 Q1. j 等于它的围护结构各部分基本耗热量
1、如何用潜水泵的管径来计算水的流量 Q=4.44F*((p2-p1)/ρ）0.5 流量Q，流通面积F，前后压力差p2-p1，密度ρ，0.5是表示0.5次方。以上全部为国际单位制。适用介质为液体，如气体需乘以一系数。 由Q＝F*v可算出与管径关系。 以上为稳定流动公式。 2、请问流水的流量与管径的压力的计算公式是什么？ 管道的内直径205mm,高度120m,管道长度是1800m,请问每小时的流量是多少？管道的压力是多少，管道需要采用多厚无缝钢管？ 问题补充： 从高度为120米的地方用一根管道内直径为205mm管道长度是1800米放水下来,请问每个小时能流多少方水？管道的出口压力是多少?在管道出口封闭的情况下管道里装满水,管道底压力有多大 Q=[H/（SL）]^(1/2) 式中管道比阻S=10.3*n^2/(d^5.33)=10.3*0.012^2/(0.205^5.33)=6.911 把H=120米，L=1800米及S=6.911代入流量公式得 Q=[120/（6.911*1800）]^(1/2) = 0.0982 立方米/秒= 353.5 立方米/时 在管道出口封闭的情况下管道里装满水,管道出口挡板的压力可按静水压力计算： 管道出口挡板中心的静水压强P=pgH=1000*9.8*180=1764000 帕 管道出口挡板的静水总压力为F： F=P*（3.14d^2 /4）=1764000*（3.14*0.205^2 /4）=58193.7 牛顿 3、管径与流量的计算公式 请问2寸管径的水管,在0.2MPA压力的情况下每小时的流量是多少?这个公式是如何计算出来的? 流体在水平圆管中作层流运动时，其体积流量Q与管子两端的压强差Δp，管的半径r，长度L，以及流体的粘滞系数η有以下关系： Q=π×r^4×Δp/(8ηL) 4、面积，流量，速度，压力之间的关系和换算方法、 对于理想流体，管道中速度与压强关系：P + ρV2/2 = 常数，V2表示速度的平方。 流量=速度×面积,用符号表示 Q =VS 5、管径、压力与流量的计算方法 流体在一定时间内通过某一横断面的容积或重量称为流量。用容积表示流量单位是L/s或 （`m^3`/h）；用重量表示流量单位是kg/s或t/h。 流体在管道内流动时，在一定时间内所流过的距离为流速，流速一般指流体的平均流速，单位

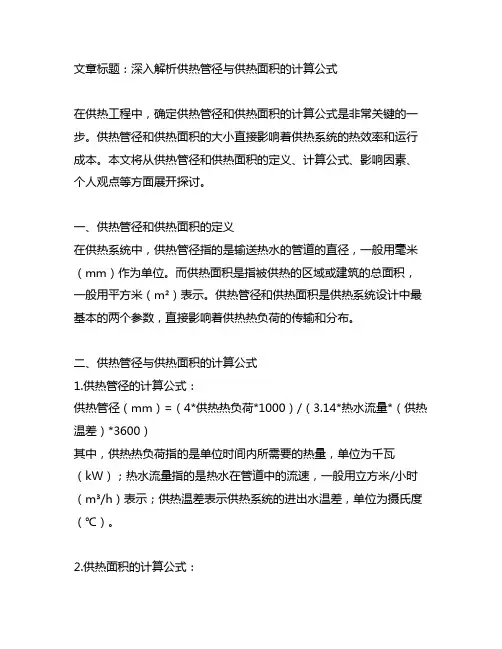

供热管径计算 当已知建筑面积时，供热指标按下列值选用住宅 地暖:45~60w/m2暖气包:60~70 w/m2 2 办公楼:60~80 w/m 旅馆:65~70 w/m2 商店:65~75 w/m2 厂房:80~100 w/m2 俱乐部:100~120 w/m2 以上为华北地区米暖热指标热负荷计算 3 Q=FX qx 10 （kw） 式中Q---米暖热负荷（kw） F---米暖用建筑面积m? 一 2 q---采暖热指标w/m 三、热水循环泵总流量按下式计算： G=1.163 t n 吨/ 式中G二热水总流量时（即循环泵总流量） △ t—供回水温差（即t g-t n） 1、163---常数 四、循环水泵的扬程计算： H=1、1X (H1+H2)
式中H----循环水泵扬程(m) H 1 ---换热设备压力降(Pa) H 2---供热厂区中继站管道压力降(Pa) 五、补水泵流量计算： 4 G A =Gx 1%x 3 4---事故补水量倍数值 3---水泵的工作系数 六、补水量扬程计算 H B =1、1(H 1+H 2 ) 式中 H B ---补水泵扬程 1、1----管道阻力系数 H 1 ---资用压力(Pa) H 2---楼层高度拆合压力(Pa) 七、供热用户的流量按下式计算 q =0 3 t n 式中q ----流量 n Q----计算热负荷 k 卡/时 C----谁的比热 k 卡/时(近视取1大卡/公斤C ) 供热管径计算 供热管径计算 式中G A ---补水泵流量 G---循环水泵流量 1%---正常补水量 t n t n t n
t g---供水的温度 C t n——回水温度C 八、供热管径计算 式中D——管道管径mm 18、8-----常数 Q------供热负荷 W---平均流速叹（热水取0、8~2m⑸九、散热器（暖气包）散热面积计算 Q F=k ( t p t n) X 1 X 2 X 3(m2) 式中F---散热面积 t p---平均温度 t n----室内设计温度 散热器的传热系数 1---- 2------ 连接系数 3----安装系数 十、散热器的总片数 n=Ff（片） 式中n----散热器的总片数 F——散热器 f----每片散热器的总面积 供热管径计算
流量与管径、压力、流速的一般关系 一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。 流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。 其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。 水头损失计算Chezy 公式 Chezy 这里： Q——断面水流量（m3/s） C ——Chezy糙率系数（m1/2/s） A ——断面面积（m2） R ——水力半径（m） S ——水力坡度（m/m） 根据需要也可以变换为其它表示方法: Darcy-Weisbach公式 由于 这里： h f——沿程水头损失（mm3/s） f ——Darcy-Weisbach水头损失系数（无量纲） l——管道长度（m） d——管道内径（mm）
v ——管道流速（m/s） g ——重力加速度（m/s2） 水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。 管道常用沿程水头损失计算公式及适用条件 管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。水泵输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。 水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。 沿程水头损失水力计算公式和摩阻系数表1 达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。利用达西公式和柯列布鲁克公式组合进行管道沿程水头损失计算精度高，但计算方法麻烦，习惯上多用在紊流的阻力过渡区。
供热管径计算标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
当已知建筑面积时，供热指标按下列值选用住宅 地暖：45~60w/m2暖气包：60~70 w/m2办公楼：60~80 w/m2 旅馆：65~70 w/m2 商店：65~75 w/m2 厂房：80~100 w/m2 俱乐部：100~120 w/m2 以上为华北地区采暖热指标 热负荷计算 Q=F×q×103 (kw) 式中Q---采暖热负荷（kw） F---采暖用建筑面积m2 q---采暖热指标w/m2 三、热水循环泵总流量按下式计算：
G=n t t 163.1Q ?? 式中G=热水总流量 时吨 （即循环泵总流量） △t----供回水温差（即t g -t n ） 常数 四、循环水泵的扬程计算： H=×(H 1+H 2) 式中H----循环水泵扬程（m ） H 1---换热设备压力降（Pa ） H 2---供热厂区中继站管道压力降（Pa ） 五、补水泵流量计算： G A =G ×1%×34 n t 式中G A ---补水泵流量 n t G---循环水泵流量 n t 1%---正常补水量 n t 4---事故补水量倍数值
3---水泵的工作系数 六、补水量扬程计算 H B=(H1+H2) 式中 H B---补水泵扬程n t 管道阻力系数 H1---资用压力（Pa） H2---楼层高度拆合压力（Pa）七、供热用户的流量按下式计算 q =03 n t 式中q ----流量n t Q----计算热负荷 k卡/时 C----谁的比热 k卡/时（近视取1大卡/公斤℃） t g---供水的温度℃ t n------回水温度℃ 八、供热管径计算

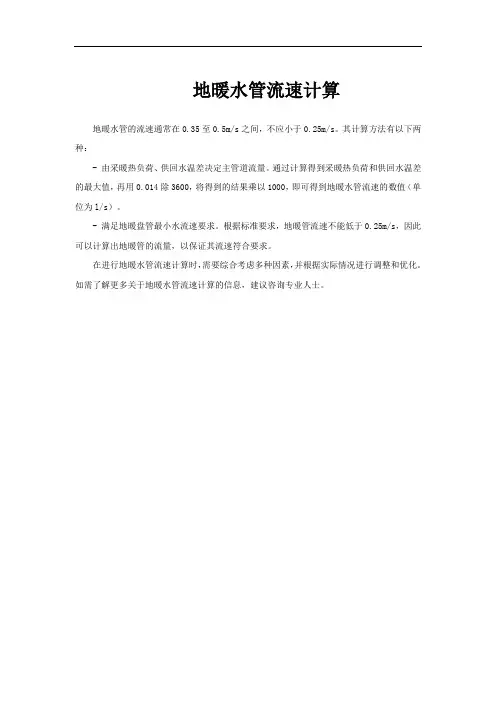

地暖设计管径确定 1、地暖盘管管径的确定 1.1.1一般说来，地暖盘管管径不需要计算，在大多数民用建筑中，用De20(DN15)的管径就可以满足要求。查《地面辐射供暖技术规程》附录A “单位地面面积的散热量和向下传热损失”选择合适的平均水温和地暖盘管的间距就可以满足要求。请注意：附录A给出计算条件是加热管公称外径为20mm、填充层厚度为50mm、聚苯乙烯泡沫塑料绝热层厚度20mm、供回水温差10℃时PE-X管或PB管时数据。表中给出了地面为水泥或陶瓷、塑料类材料、木地板、铺厚地毯几种情况下“单位地面面积的散热量和向下传热损失”。如果是其他材料，如PE-RT 、PP-R和PP-B，按照《地面辐射供暖技术规程》3.4.2条要求，应通过计算确定单位地面面积的散热量和向下传热损失（可参阅该规程“3.4地面散热量的计算”进行精确计算）。实际上，在缺乏相关专业资料的情况下，附录A也可以作为其他管材设计时的参考数据。 1.1.2举例说明：某20℃房间计算热指标为40 W/m2地面层为木地板，平均水温40℃时，当平均水温40℃时，选用DN15的PE-X时可查附录A.1.3确定单位地面面积的散热量和向下传热损失。如下表（这是附录A.1.3的一部分），间距300即满足要求（66.8-26.3=40.5满足要求房间耗热量40W/m2的要求）
1.1.3顺便加以说明：选择地暖盘管时，管材、管径确定之后，还要根据采暖系统设计运行温度、压力选择壁厚，这样地暖管才算选完。这部分请参看《地面辐射供暖技术规程》“附录B加热管的选择”。这里也给出一个范例：一般六层住宅楼，平均水温40℃时，用壁厚2mm，DN15的PE-RT管子就可以了。 2、立管管径的确定朋友们应该还记得负荷计算的方法。 假设我们已经通过负荷计算确定了建筑物各部分的负荷。下面先介绍一个公式。流量计算公式：GL=0.86×∑Q/（tg-th）Kg/h 其中：GL—流量，Kg/h；∑Q—热负荷，W；tg、th—供回水温度，℃。我们把计算的负荷与供回水温度代入上边的公式，就可以得出相应的流量。 接下来接着介绍一个参数：比摩阻，可以简单的理解为一米管道的阻力。室内采暖系统的经济比摩阻应控制在60～120Pa/m。 室内采暖立管常采用焊接钢管。可以在暖通专业的设计手册（如：《供
分类：燃气锅炉技术交流 采暖供热设备的估算方法 简介：为解决供热设备选型，造价作出估算及验算负荷或在施工中需要作局部变更，或需编制供暖锅炉的耗煤计划，常因缺乏数据而不能进行工作，这些琐碎的工作给设计部门增添麻烦。本人根据从事暖通专业工作多年的经验，撰写此文，供从事咨询工作的人员参考。 关键字：设备选型造价估算耗煤 相关站中站：锅炉及锅炉房专题负荷计算技术专题 供暖系统由锅炉、供热管道、散热器三部分组成。 建筑物的耗热量和散热器的确定以及供热管道管径和系统压力损失的计算是一项周密细致 和复杂的设计过程。一般由设计部门暖通设计人员承担。但是对于我们咨询行业要为某业主在初建、扩建或可研阶段，对供热设备（散热器、管道、锅炉）的选型，造价作出估算及验算供热管道和锅炉的负荷或在施工中需要作局部变更，或需编制供暖锅炉的耗煤计划，常因缺乏数据而不能进行工作，况且这些零星琐碎的工作也不便给设计部门增添麻烦。 为解决上述问题，本人根据从事暖通专业工作多年的经验，特撰写此文，仅供从事咨询工作的人员参考。 一、建筑物的供热指标（q0） 供热指标是在当地室外采暖计算温度下，每平方米建筑面积维持在设计规定的室内温度下供暖，每平方米所消耗的热量（W/m2）。 在没有设计文件不能详细计算建筑物耗热量，只知道总建筑面积的情况下，可用此指标估算供暖设备，概略地确定系统的投资，q0值详见表-1。 各类型建筑物热指标及采暖系统所需散热器的片数表-1 序号建筑物类型q o(W/m2) 1片/m2(热水采暖) 1片/m2(低压蒸气采暖) 1 多层住宅60 0.65 2 不宜采用 2 单层住宅95 1.032 0.779 3 办公楼、学校70 0.761 不宜采用 4 影剧院10 5 1.141 0.861 5 医院、幼儿园70 0.761 不宜采用 6 旅馆65 0.70 7 0.533 7 图书馆60 0.652 0.492 8 商店75 0.815 0.615 9 浴室140 1.522 1.148
流量与管径、压力、流速的一般关系 2007年03月16日星期五13:21 一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。 其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。水头损失计算Chezy 公式 Chezy 这里： Q ——断面水流量（m3/s） C ——Chezy糙率系数（m1/2/s） A ——断面面积（m2） R ——水力半径（m） S ——水力坡度（m/m） 根据需要也可以变换为其它表示方法: Darcy-Weisbach公式 由于 这里： h f——沿程水头损失（mm3/s） f ——Darcy-Weisbach水头损失系数（无量纲） l ——管道长度（m） d ——管道内径（mm） v ——管道流速（m/s） g ——重力加速度（m/s2）
水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。 1.1 管道常用沿程水头损失计算公式及适用条件 管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。 水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。 达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。利用达西公式和柯列布鲁克公式组合进行管道沿程水头损失计算精度高，但计算方法麻烦，习惯上多用在紊流的阻力过渡区。 海曾—威廉公式适用紊流过渡区，其中水头损失与流速的 1.852次方成比例（过渡区水头损失h∝V1.75~2.0）。该式计算方法简捷，在美国做为给水系统配水管道水力计算的标准式，在欧洲与日本广泛应用，近几年我国也普遍用做配水管网的水力计算。 谢才公式也应是管道沿程水头损失通式，且在我国应用时间久、范围广，积累了较多的工程资料。但由于谢才系数C采用巴甫洛夫公式或曼宁公式计算确定，而这两个公式只适用于紊流的阻力粗糙区，因此谢才公式也仅用在阻力粗糙区。 另外舍维列夫公式，前一段时期也广泛的用做给水管道水力计算，但该公式是由旧钢管和旧铸铁管
当已知建筑面积时，供热指标按下列值选用 以上为华北地区采暖热指标 热负荷计算 3 Q=FXqx 10 (kw) 式中Q---采暖热负荷（kw ） ■ _ __ 2 F---米暖用建筑面积m 一 一 2 q---采暖热指标w/m 三、热水循环泵总流量按下式计算: _Q_/ G=1.163 t/n 吨/ 式中G=热水总流量 加（即循环泵总流量） △ t----供回水温差（即t g -t n ） 常数 四、循环水泵的扬程计算: H=x (H 1+H 2) 地 暖: 2 45~60w/m 办公楼： 2 60~80 w/m 旅 馆: 2 65~70 w/m 商 店: 2 65~75 w/m 厂 房: 2 80~100 w/m 俱乐部： 100~120 w/m 住宅 2 2 暖气包：60~70 w/m
式中H----循环水泵扬程（m） H1 ---换热设备压力降（Pa） H2---供热厂区中继站管道压力降（Pa） 五、补水泵流量计算: G A=GX 1%x I % 式中G A---补水泵流量% G---循环水泵流量% 1%---正常补水量/ 4---事故补水量倍数值3---水泵的工作系数 六、补水量扬程计算 H B=(H1+H2)式中 H B---补水泵扬程% 管道阻力系数 H1 ---资用压力（Pa） H2---楼层高度拆合压力（Pa） 七、供热用户的流量按下式计算 q=o3% 式中q----流量% Q----计算热负荷 * 2） F=k（ t p t n） X 1 X 2 X 3（ m 式中F---散热面积 t P ---平均温度t n----室内设计温度 1----散热器的传热系数

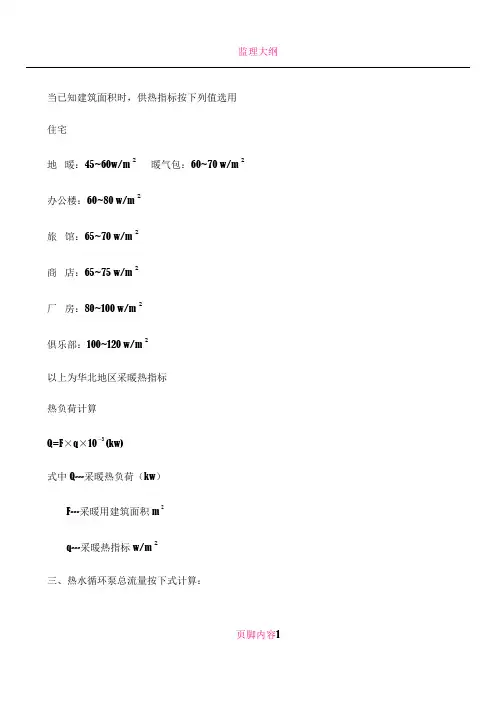

当已知建筑面积时，供热指标按下列值选用 住宅 地 暖：45~60w/m 2 暖气包：60~70 w/m 2 办公楼：60~80 w/m 2 旅 馆：65~70 w/m 2 商 店：65~75 w/m 2 厂 房：80~100 w/m 2 俱乐部：100~120 w/m 2 以上为华北地区采暖热指标 热负荷计算 Q=F ×q ×103-(kw) 式中Q---采暖热负荷（kw ） F---采暖用建筑面积m 2 q---采暖热指标w/m 2 三、热水循环泵总流量按下式计算： G=n t t 163.1Q ?? 式中G=热水总流量 时吨（即循环泵总流量） △t----供回水温差（即t g -t n ） 1.163---常数 四、循环水泵的扬程计算： H=1.1×(H 1+H 2)
式中H----循环水泵扬程（m ） H 1---换热设备压力降（Pa ） H 2---供热厂区中继站管道压力降（Pa ） 五、补水泵流量计算： G A =G ×1%×34 n t 式中G A ---补水泵流量 n t G---循环水泵流量 n t 1%---正常补水量 n t 4---事故补水量倍数值 3---水泵的工作系数 六、补水量扬程计算 H B =1.1(H 1+H 2) 式中 H B ---补水泵扬程 n t 1.1----管道阻力系数 H 1---资用压力（Pa ） H 2---楼层高度拆合压力（Pa ） 七、供热用户的流量按下式计算 q =03 n t 式中q ----流量 n t Q----计算热负荷 k 卡/时 C----谁的比热 k 卡/时（近视取1大卡/公斤℃）
在《供热工程》P97和P115有下面两段话：可以看出对于单元立管平均比摩阻的选择需要考虑重力循环自然附加压力的影响，试参照下面实例，分析对于供回水温60/50℃低温热水辐射供暖系统立管比摩阻的取值是多少？
实例：
附件6.2关于地板辐射采暖水力计算的方法和步骤（天正暖通软件辅助完成） 6.2.1水力计算界面： 菜单位置：【计算】→【采暖水力】（cnsl）菜单点取【采暖水力】或命令行输入“cnsL”后，会执行本命令，系统会弹出如下所示的对话框。 功能：进行采暖水力计算，系统的树视图、数据表格和原理图在同一对话框中，编辑数据的同时可预览原理图，直观的实现了数据、图形的结合，计算结果可赋值到图上进行标注。 快捷工具条：可在工具菜单中调整需要显示的部分，根据计算习惯定制快捷工具条内容；树视图：计算系统的结构树；可通过【设置】菜单中的【系统形式】和【生成框架】进行设置； 原理图：与树视图对应的采暖原理图，根据树视图的变化，时时更新，计算完成后，
可通过【绘图】菜单中的【绘原理图】将其插入到dwg中，并可根据计算结果进行标注；数据表格：计算所需的必要参数及计算结果，计算完成后，可通过【计算书设置】选择内容输出计算书； 菜单：下面是菜单对应的下拉命令，同样可通过快捷工具条中的图标调用； [文件] 提供了工程保存、打开等命令； 新建：可以同时建立多个计算工程文档； 打开：打开之前保存的水力计算工程，后缀名称为.csl； 保存：可以将水力计算工程保存下来； [设置] 计算前，选择计算的方法等； [编辑] 提供了一些编辑树视图的功能； 对象处理：对于使用天正命令绘制出来的平面图、系统图或原理图，有时由于管线间的连接处理不到位，可能造成提图识别不正确，可以使用此命令先框选处理后，再进行提图； [计算] 数据信息建立完毕后，可以通过下面提供的命令进行计算； [绘图] 可以将计算同时建立的原理图，绘制到dwg图上，也可将计算的数据赋回到原图上； [工具] 设置快捷命令菜单； 6.2.2采暖水力计算的具体操作： 1.下面以某住宅楼为例进行计算：住宅楼施工图如下：
一、概况 1．给排水、采暖、燃气工程 给排水、采暖、燃气工程系指生活用给排水工程、采暖工程、生活用燃气工程安装，及其管道、附件、配件安装和小型容器制作等。 2．清单项目内容 清单项目内容包括暖、卫、燃气的管道安装，管道附件安装，管支架制作安装，暖、卫、燃气器具安装，采暖工程系统调整等项目。 3．适用范围 适用于采用工程量清单计价的新建、扩建的生活用给排水、采暖、燃气工程。 4.与其他相关工程的界限划分 （1）室内外界限的划分 1）给水管道以建筑外墙皮1.5m处为分界点，入口处设有阀门的以阀门为分界点。 2）排水管道以排水管出户后第一个检查井为分界点，检查井与检查井之间的连接管道为室外排水管道。 3）采暖管道以建筑外墙皮l.5m处为分界点，入口处设有阀门的以阀门为分界点。 4）燃气管道由地下引入室内的以室内第一个阀门为分界点，由地上引入的以墙外三通为界点。 （2）与市政管道的界限划分
1）给水管道以计量表为界，无计量表的以与市政管道碰头点为界。 2）排水管道以室外排水管道最后一个检查井为界，无检查井的以与市政管道碰头点为界。 3）由市政管网统一供热的按各供热点的供热站为分界线，由室外管网至供热站外墙皮1.5m处的主管道为市政工程，由供热站往外送热的管道以外墙皮1.5m处分界，分界点以外为采暖工程。 4）与锅炉房内的管道界限划分：锅炉房内的生活用给排水、采暖工程，属本附录工程内容。锅炉房内锅炉配管、软化水管、锅炉供排水、供气、水泵之间的连接管等属工业管道范围。由锅炉房外墙皮以外的给排水、采暖管道属本工程范围。 5．说明 （1）项目特征项目特征是工程量清单计价的关键依据之一，由于项目的特征不同，其计价的结果也相应发生差异，因此招标人在编制工程量清单时，应在可能的情况下明确描述该工程量清单项目的特征。投标人按招标人提出的特征要求计价。 （2）工程量清单计算规则 l）工程量清单的工程量必须依据工程量计算规则的要求编制，工程量只列实物量，所谓实物量即是工程完工后的实体量，如挖管沟的土石方工程，其挖填土石方工程量只能按设计沟断面尺寸乘沟长度计算，不能将放坡的土石方量计入工程量内。绝热工程量只能按设计要求的绝热厚度计算，不能将施工的误差增加量计入绝热工程量。投标人在投标报价时，可以按自己的企业技术水平和施工方案的具体情况，将土石方挖填的放坡量和绝热的施工误差量计入综合单价内。增加的量越小越有竞标能力。

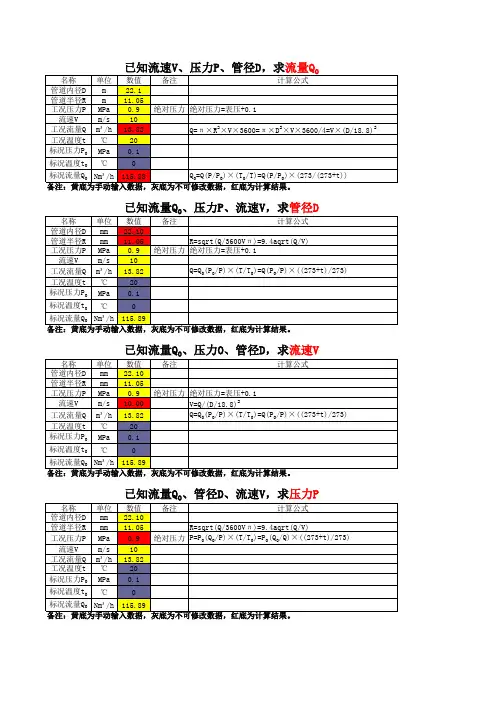

蒸汽管道设计表ssccsy 蒸汽管道设计表。流量（kg/hour）管道口径P ipe Size（mm）DN＿蒸汽压力（bar）蒸汽流速（m/s）饱和蒸汽管道流量选型表（流速30米/秒）（流量：公斤/小时）压力B AR.管道口径（mm）备注：1P a=100bar. 油管的选取小样~ 油管的选取油管的选取。问题：液压系统中液压泵的额定压力位6.3mpa，输出流量为40l/min，怎么确定油管规格。压力管路为15通径，管子外径22，管子接头M27X2。3.回油管路.1~3m/s同样根据公式计算，回油管路在17~29mm，往标准上靠的话，可以选20通径或者25通径，如果安装空间允许当然选大的好，25通径的管子外径为34，接头螺纹M42X2如果选20通径的话，管子外径28，螺纹M33X2以上说的都是国标，你也可以往美标等上靠，基本上差不多。压缩空气管径、流量及相关晴天多云 如：标准状态下流量为5430Nm3/h，换算成0.85MP a下流量为5430/8.5=639m3/h, 取流速为15m/s, 可以求得管径为123，取整为DN125的管径。 自吸泵的扬程、距离和功率的关系_百度知道李12子 自吸泵的扬程、距离和功率的关系_百度知道自吸泵的扬程、距离和功率的关系悬赏分：10 - 提问时间2010-6-16 22: 58.我需要一台汽油机水泵，自吸式，要求水平运输水150米左右，垂直运输2米，请问一台扬程为32米，功率为2.8马力，流量为25吨/h的水泵能满足要求吗？ 管道气体流量的计算公式。浅墨微澜 管道气体流量的计算公式。1、管道气体流量的计算是指气体的标准状态流量或是指指定工况下的气体流量。未经温度压力工况修正的气体流量的公式为：流速＊截面面积经过温度压力工况修正的气体流量的公式为：流速＊截面面积＊（压力＊10＋1）＊（T＋20）／（T＋t）压力：气体在载流截面处的压力，MP a; T:绝对温度，273.15 t：气体在载流截面处的实际温度2、Q=Dn*Dn*V*（P1+1bar）/353Q为标况流量； 关于消防设计几点问题辉煌华宇 "并注明消火栓给水管道设计流速不宜超过2.5m/s，而厦门消防部门规定室外消防给水管道流速不能大于1.2m/s，笔者对此规定有不同的看法。消防部门的依据是市政部门所提供的市政管道流速为1.2m/s，故在选择室外消防给水管的流速也不大于l.2m/s，但笔者认为管道流速应与市政管道压力有关，只要市政给水管道压力足够大，室外消防管道流速又满足规范不宜大于2.5m/s的要求，既能满足消防流量的设计要求。 反渗透膜的化学清洗- 大将军王电厂化学的日...老姚同志 反渗透膜的化学清洗- 大将军王电厂化学的日志- 网易博客反渗透膜的化学清洗。停止清洗泵的运行,让膜元件完全浸泡在清洗液中。在对大型系统清洗之前,建议从待清洗的系统内取出1支膜元件,进行单个膜元件清洗效果试验,确认清洗效果后再实施整套系统的清洗。此处反向清洗是指在膜组件的浓排端泵入清洗液,在膜外侧进行组件内循环,使清洗液流经膜表面,以适当的流速在膜表面形成一定的冲刷力,将系统内和膜表面的污染物清除排出。 [转载]锅炉选择（201--300）(2010-07-06 13:...锅炉主操作 [转载]锅炉选择（201--300）(2010-07-06 13:01:54)转载原文原文地址：锅炉选择（201--300）作者：掌心201. 燃油丧失流动能力时的温度称（D ），它的高低与石蜡含量有关。B、锅炉传热温度的限制；245. 当过剩空气系数不变时，负荷变化锅炉效率也随之变化，在经济负荷以下时，锅炉负荷增加，效率（C ）。256. 随着锅炉参数的提高，锅炉水冷壁吸热作用（ A）变化。273. 锅炉水处理可分为锅炉外水处理和（C ）水处理。 泵后阀门(水锤) 的讨论给排水On Line -服务...简单如我 有些情况下水锤的发生远在止回阀的数公里以外，"止回阀调整法"就显得无所适从；iI
热水采暖（供热）热源、管道参数计算一例 在小型热水锅炉供热工程建设中，一般可能会没有正规的设计文件和图纸，常会遇到如何确定热源、热网的各参数的困难，即锅炉热功率，循环水泵流量、扬程，一、二级网管径，大小的确定，下面用一个热水锅炉供热的实例予以说明。供所需者参考。 一、基础条件 1、供热面积：400000 （m2 ）； 2、室内采暖温度：18 ℃ 3、供水温度：一级网115 ℃，二级70 ℃； 4、回水温度：一级网70 ℃，二级50 ℃； 5、热源、一级网、换热站分布如图： 二、热负荷计算 正规的热负荷计算是，依据当地的气象资料、室内采暖温度、建筑物维护结构等条件，计算出建筑物的总耗热损失，确定出采暖总热负荷。这样计算比较麻烦，比较简捷的是参考当地的经验数据和已经计算过的结构条件相同的建筑物的单位面积热负荷，如在黑龙江某城市，对于多层砖混结构的楼房，室内采暖温度18℃，可选择单位面积热负荷为65W/m2。则总热负荷为： Q’= q ’● F/1000 （kw）； 式中：Q’——采暖总热负荷（kw）； q ’——采暖面积热负荷（采暖热指标）（w/ m2）； F ——采暖面积（建筑面积）（m2 ）； 总热负荷： Q’总= 65X400000/1000 = 26000（kw）； A、B、C区热负荷： Q’A = 65X120000/1000 = 7800（kw）；
Q’B = 65X180000/1000 = 11700（kw）； Q’B = 65X100000/1000 = 6500（kw）； 三、确定热水锅炉的额定热功率及台数 26000/1000=26.0 (MW) 26.0/0.7=37.14 (t/h) 依据上述计算，选择两台额定热功率14MW（20t/h）的热水锅炉。条件允许可增加一台14MW（20t/h）的备用锅炉。 四、一级网水力计算 1、计算循环水量 式中：G Q’——采暖总热负荷（kw）； t h’——供水温度(℃ )； t g’——供水温度(℃ )； 总循环水量： （以下是按各区的供热面积计算，如果考虑未来发展情况，也可已按三台锅炉计算， B区循环水量： 2计算各管段管径（以1—2管段为例） 计算原则：规范中规定，外网管道经济“比摩阻”（每米管道的沿程阻力）为40——80pa/m时，比较经济合理。以下是在最大经济比摩阻=80pa时计算出的最小管径， 式中：d ——管道内径（m）; K ——管道内表面粗糙度（m ）;取K=0.5mm
在《供热工程》P97和P115有下面两段话：可以看出对于单元立管平均比摩阻的选择需要考虑重力循环自然附加压力的影响，试参照下面实例，分析对于供回水温60/50℃低温热水辐射供暖系统立管比摩阻的取值是多少？ 实例： 附件6.2关于地板辐射采暖水力计算的方法和步骤（天正暖通软件辅助完成） 6.2.1水力计算界面： 菜单位置：【计算】→【采暖水力】（cnsl）菜单点取【采暖水力】或命令行输入“cnsL”后，会执行本命令，系统会弹出如下所示的对话框。 功能：进行采暖水力计算，系统的树视图、数据表格和原理图在同一对话框中，编辑数据的同时可预览原理图，直观的实现了数据、图形的结合，计算结果可赋值到图上进行标注。 快捷工具条：可在工具菜单中调整需要显示的部分，根据计算习惯定制快捷工具条内容； 树视图：计算系统的结构树；可通过【设置】菜单中的【系统形式】和【生成框架】进行设置； 原理图：与树视图对应的采暖原理图，根据树视图的变化，时时更新，计算完成后，可通过【绘图】菜单中的【绘原理图】将其插入到dwg中，并可根据计算结果进行标注； 数据表格：计算所需的必要参数及计算结果，计算完成后，可通过【计算书设置】选择内容输出计算书； 菜单：下面是菜单对应的下拉命令，同样可通过快捷工具条中的图标调用； [文件] 提供了工程保存、打开等命令； 新建：可以同时建立多个计算工程文档； 打开：打开之前保存的水力计算工程，后缀名称为.csl； 保存：可以将水力计算工程保存下来； [设置] 计算前，选择计算的方法等； [编辑] 提供了一些编辑树视图的功能； 对象处理：对于使用天正命令绘制出来的平面图、系统图或原理图，有时由于管线间的连接处理不到位，可能造成提图识别不正确，可以使用此命令先框选处理后，再进行提图； [计算] 数据信息建立完毕后，可以通过下面提供的命令进行计算； [绘图] 可以将计算同时建立的原理图，绘制到dwg图上，也可将计算的数据赋回到原图上；[工具] 设置快捷命令菜单； 6.2.2采暖水力计算的具体操作： 1.下面以某住宅楼为例进行计算：住宅楼施工图如下：

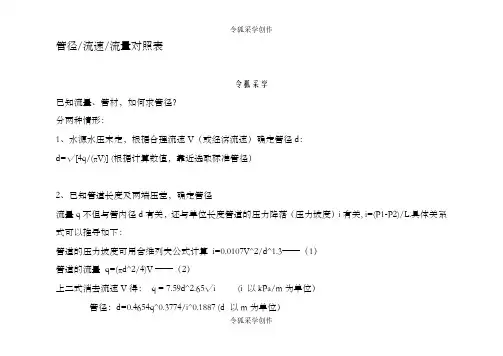

A.已知管的内径12mm，外径14mm，公差直径13mm，求盘管的水流量。压力为城市供水的压力。计算公式1：1/4∏×管径的平方（毫米单位换算成米单位）×经济流速（DN300以下管选s、DN300以上管选s） 计算公式2：一般取水的流速1--3米/秒，按米/秒算时： DN=SQRT（4000q/u/ 流量q，流速u，管径DN。开平方SQRT。 其实两个公式是一样的，只是表述不同而已。另外，水流量跟水压也有很大的关系，但是现在我们至少可以计算出大体的水流量来了。 备注：为Nomial Diameter 公称直径(nominal diameter)，又称平均外径(mean outside diameter)。 这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。 因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。 1. 以公制(mm)为基准，称 DN (metric unit) 2. 以英制(inch)为基准，称NB(inch unit) 3. DN (nominal diameter) NB (nominal bore) OD (outside diameter) 4. 【例】 镀锌钢管DN50，sch 20 镀锌钢管NB2”，sch 20
5. 外径与DN，NB的关系如下： ------DN(mm)--------NB(inch)-------OD(mm) --- 1/ 20--------------3/4 25-------------- 1 32-------------- 1 1/4 40-------------- 1 1/2 50-------------- 2 65-------------- 2 1/2 80-------------- 3 ---- 4 ---- 5 B.常用给水管材如下： （1）给水用硬聚氯乙烯（PVC-U）DN100的管子其公称外径de=110,壁厚为e=,SDR26,,则其内径为×2=； （2）给水用聚乙烯（PE）管材，DN100的管子其公称外径de=110,壁厚为e=(PE80级，,,则其内径为×2=； （3）冷水用聚丙烯（PP-R）管，DN100的管子其公称外径de=110,壁厚为e=(S4，,则其内径为×2=； （4）镀锌钢管，DN100的镀锌钢管其外径D=,壁厚为S=(普通钢管),则其内径为； （5）流体输送用无缝钢管，DN100的无缝钢管其外径D=108,壁厚为S=,则其内径为 ×2=100mm。 2.管道最大流量，是指管内输送水时流速的最大取值，给水工程上。给水管道的最大流速不得超过2m/s，消防给水管道的流速最大不得超过s。 3.计算最大流量。 流量公式：Q=AV=（π/4）×d×d×V= （1）PVC-U管：Q=（π/4）××××3600= (2)PE管：Q=（π/4）××××3600= （3）PP-R管：Q=（π/4）××××3600= （4）镀锌钢管：Q=（π/4）××××3600=
