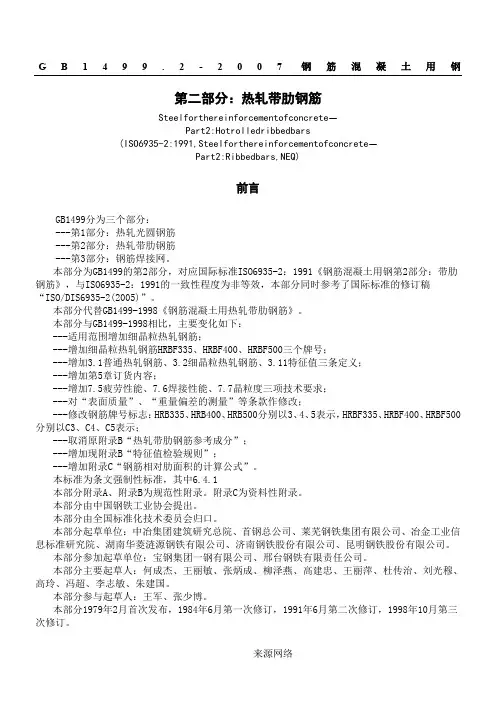

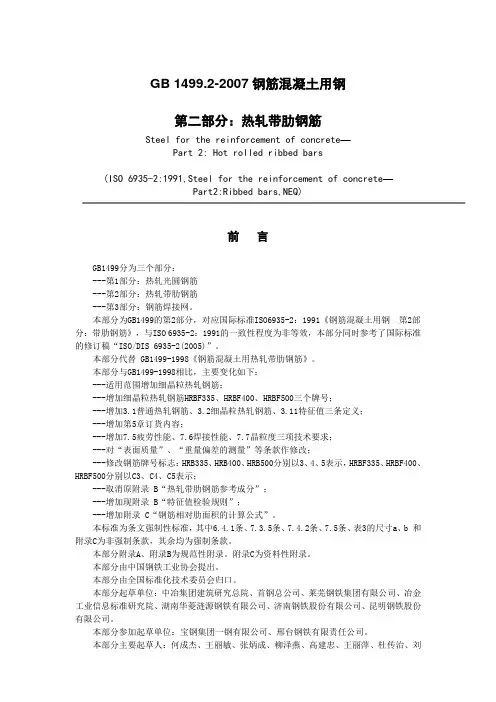

GB 1499.2-2007钢筋混凝土用钢
第二部分：热轧带肋钢筋
Steel for the reinforcement of concrete—
Part 2: Hot rolled ribbed bars
(ISO 6935-2:1991,Steel for the reinforcement of concrete—
Part2:Ribbed bars,NEQ)
前言
GB1499分为三个部分：
---第1部分：热轧光圆钢筋
---第2部分：热轧带肋钢筋
---第3部分：钢筋焊接网。
本部分为GB1499的第2部分，对应国际标准ISO6935-2：1991《钢筋混凝土用钢第2部分：带肋钢筋》，与ISO 6935-2：1991的一致性程度为非等效，本部分同时参考了国际标准的修订稿“ISO/DIS 6935-2(2005)”。
本部分代替 GB1499-1998《钢筋混凝土用热轧带肋钢筋》。
本部分与GB1499-1998相比，主要变化如下：
---适用范围增加细晶粒热轧钢筋；
---增加细晶粒热轧钢筋HRBF335、HRBF400、HRBF500三个牌号；
---增加3.1普通热轧钢筋、3.2细晶粒热轧钢筋、3.11特征值三条定义；
---增加第5章订货内容；
---增加7.5疲劳性能、7.6焊接性能、7.7晶粒度三项技术要求；
---对“表面质量”、“重量偏差的测量”等条款作修改；
---修改钢筋牌号标志：HRB335、HRB400、HRB500分别以3、4、5表示，HRBF335、HRBF400、HRBF500分别以C3、C4、C5表示；
---取消原附录 B“热轧带肋钢筋参考成分”；
---增加现附录 B“特征值检验规则”；
---增加附录 C“钢筋相对肋面积的计算公式”。
本标准为条文强制性标准，其中6.4.1条、7.3.5条、7.4.2条、7.5条、表3的尺寸a、b 和附录C为非强制条款，其余均为强制条款。
本部分附录A、附录B为规范性附录。附录C为资料性附录。
本部分由中国钢铁工业协会提出。
本部分由全国标准化技术委员会归口。
本部分起草单位：中冶集团建筑研究总院、首钢总公司、莱芜钢铁集团有限公司、冶金工业信息标准研究院、湖南华菱涟源钢铁有限公司、济南钢铁股份有限公司、昆明钢铁股份有限公司。
本部分参加起草单位：宝钢集团一钢有限公司、邢台钢铁有限责任公司。
本部分主要起草人：何成杰、王丽敏、张炳成、柳泽燕、高建忠、王丽萍、杜传治、刘
光穆、高玲、冯超、李志敏、朱建国。
本部分参与起草人：王军、张少博。
本部分1979年2月首次发布，1984年6月第一次修订，1991年6月第二次修订，1998年10月第三次修订。
本部分规定了钢筋混凝土用热轧带肋钢筋的定义、分类牌号、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本部分适用于钢筋混凝土用普通热轧带肋钢筋和细晶粒热轧带肋钢筋。
本部分不适用于成品钢材再次轧制成的再生钢筋及余热处理钢筋。
2 规范性引用文件
下列文件中的条款通过本部分的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222 钢的成品化学成分允许偏差
GB/T 223.5 钢铁及合金化学分析方法还原型硅钼酸盐光度法测定酸溶硅含量
GB/T 223.11 钢铁及合金化学分析方法过硫酸钱氧化容量法测定铬量
GB/T 223.12 钢铁及合金化学分析方法碳酸钠分离二苯碳酞二肼光度法测定铬量GB/T 223.14 钢铁及合金化学分析方法钽试剂萃取光度法测定钒含量
GB/T 223.17 钢铁及合金化学分析方法二安替吡啉甲烷光度法测定钛量
GB/T 223.19 钢铁及合金化学分析方法新亚铜灵三氯甲烷萃取光度法测定铜量GB/T 223.23 钢铁及合金化学分析方法丁二酮肟分光光度法测定镍量
GB/T 223.26 钢铁及合金化学分析方法硫氰酸盐直接光度法测定钼量
GB/T 223.27 钢铁及合金化学分析方法硫氰酸盐乙酸丁醋萃取分光光度法测定钼量
GB/T 223.37 钢铁及合金化学分析方法蒸馏分离靛酚蓝光度法测定氮量
GB/T 223.40 钢铁及合金化学分析方法离子交换分离氯磺酚S光度法测定我铌量GB/T 223.59 钢铁及合金化学分析方法锑磷铝蓝光度法测定磷量
GB/T 223.63 钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量
GB/T 223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T 223.69 钢铁及合金化学分析方法管式炉内燃烧后气体容量法测定碳含量
GB/T 228 金属材料室温拉伸试验方法（GB/T228-2002,eqv ISO 6892:1998(E)）GB/T 232 金属材料弯曲试验方法（GB/T232-1999,eqv ISO 438:1985(E)）
GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定
GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）
GB/T 6394 金属平均晶粒度测定法
GB/T 17505 钢及钢产品交货一般技术要求（GB/T17505-1998，eqv ISO 404:1992）GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法(GB/T20066-2006/ISO 14284:1998,IDT)
YB/T 081 冶金技术标准的数值修约与检测数值的判定原则
YB/T 5126 钢筋混凝土用钢筋弯曲和反向弯曲试验方法(YB/T 5126-2003/ISO 10065:1990,MOD)
下列定义适用于本部分。
3.1
普通热轧钢筋 hot rolled bars
按热轧状态交货的钢筋。其金相组织主要是铁素体加珠光体，不得有影响使用性能的其他组织存在。
3.2
细晶粒热轧钢筋 hot rolled bars of fine grains
在热轧过程中，通过控轧和控冷工艺形成的细晶粒钢筋。其金相组织主要是铁素体加珠光体，不得有影响使用性能的其他组织存在，晶粒度不粗于9级。
3.3
带肋钢筋 ribbed bars
横截面通常为圆形，且表面带肋的混凝土结构用钢材。
3.4
纵肋 longitudinalr rib
平行于钢筋轴线的均匀连续肋。
3.5
横肋 transverse rib
与钢筋轴线不平行的其他肋。
3.6
月牙肋钢筋 crescent ribbed bars
横肋的纵截面呈月牙形，且与纵肋不相交的钢筋。
3.7
公称直径 nominal diameter
与钢筋的公称横截面积相等的圆的直径。
3.8
相对肋面积 specific projected rib area
横肋在与钢筋轴线垂直平面上的投影面积与钢筋公称周长和横肋间距的乘积之比。
3.7
肋高 rib height
测量从肋的最高点到芯部表面垂直于钢筋轴线的距离。
3.8
肋间距 ribs pacing
平行钢筋轴线测量的两相邻横肋中心间的距离。
3.9
特征值 characteristic value
在无限多次的检验中，与某一规定概率所对应的分位值。
4 分类、牌号
4.1 钢筋按屈服强度特征值分为335、400、500级。
4.2 钢筋牌号的构成及其含义见表1。
表1
5 订货内容
按本部分订货的合同至少应包括下列内容：
a)本部分编号；
b)产品名称；
c)钢筋牌号；
d)钢筋公称直径、长度（或盘径）及重量（或数量、或盘重）；
e)特殊要求。
6 尺寸、外形、重量及允许偏差
6.1 公称直径范围及推荐直径
钢筋的公称直径范围为6mm~50mm，本标准推荐的钢筋公称直径为6mm、8mm、10mm、12mm、16mm、20mm、25mm、32mm、40mm、50mm。
6.2 公称横截面面积与理论重量
钢筋的公称横截面面积与理论重量列于表2。
表2
6.3 带肋钢筋的表面形状及尺寸允许偏差
6.3.1 带肋钢筋横肋设计原则应符合下列规定。
6.3.1.1 横肋与钢筋轴线的夹角β不应小于45°，当该夹角不大于70°时，钢筋相对两面上横肋的方向应相反。
6.3.1.2 横肋公称间距不得大于钢筋公称直径的0.7倍。
6.3.1.3 横肋侧面与钢筋表面的夹角α不得小于45°。
6.3.1.4 钢筋相邻两面上横肋末端之间的间隙(包括纵肋宽度)总和不应大于钢筋公称周长的20%。
6.3.1.5 当钢筋公称直径不大于12mm时，相对肋面积不应小于0.055；公称直径为14mm和16mm 时，相对肋面积不应小于0.060；公称直径大于16mm时，相对肋面积不应小于0.065。相对肋面积的计算可参考附录C。
6.3.2 带肋钢筋通常带有纵肋，也可不带纵肋。
6.3.3 带肋钢筋采用月牙肋表面形状时，其形状如图1所示，尺寸和允许偏差应符合表3的规定。钢筋的实际重量与理论重量的偏差符合表4规定时，钢筋的内径偏差可不作交货条件。
6.3.4 不带纵肋的月牙肋钢筋，其内径尺寸可按表3的规定作适当调整，但重量允许偏差仍应符合表4的规定。
d1 ----- 钢筋内径；
α----- 横肋斜角；
h ------ 横肋高度；
β----- 横肋与轴线夹角；
h1----- 纵肋高度；
θ----- 纵肋斜角；
a----- 纵肋顶宽；
l------ 横肋间距；
b----- 横肋顶宽。
图1 月牙肋钢筋（带纵肋）表面及截面形状
6.4 长度及允许偏差
6.4.1 长度
6.4.1.1 钢筋通常按定尺长度交货，具体交货长度应在合同中注明。
6.4.1.2 钢筋可以盘卷交货，每盘应是一条钢筋，允许每批有5%的盘数（不足两盘时可有两盘）由两条钢筋组成。其盘重及盘径由代需双方协商确定。
6.4.2 长度允许偏差
钢筋按定尺交货时的长度允许偏差为±25mm。
当要求最小长度时，其偏差为+50mm。
当要求最大长度时，其偏差为－50mm。
6.5 弯曲度和端部
直条钢筋的弯曲度应不影响正常使用，总弯曲度不大于钢筋总长度的0.4%。
钢筋端部应剪切正直，局部变形应不影响使用。
6.6 重量及允许偏差
6.6.1 钢筋可按理论重量交货，也可按实际重量交货。按理论重量交货时，理论重量为钢
筋长度乘以表2中钢筋的每米理论重量。
6.6.2 钢筋实际重量与理论重量的允许偏差应符合表4的规定。
7 技术要求
7.1 牌号和化学成分
7.1.1 钢筋牌号及化学成分和碳当量（熔炼分析）应符合表5的规定。根据需要，钢中还可以加入V、Nb、Ti等元素。
表5
7.1.2 碳当量Ceq(%)值可按式(1)计算:
Ceq= C+Mn/6+(Cr+V+Mo)/5+(Cu+Ni)/15 (1)
7.1.3 钢的氮含量应不大于0.012%。供方如能保证可不作分析。钢中如有足够的氮结合元素，含氮量的限制可适当放宽。
7.1.4 钢筋的成品化学成分允许偏差应符合GB/T222的规定，碳当量Ceq的允许偏差为+0.03%。
7.2 交货型式
钢筋通常按直条交货，直径不大于12mm的钢筋也可按盘卷交货。
7.3 力学性能
7.3.1 钢筋的屈服强度R e l、抗拉强度R m、断后伸长率A、最大力总伸长率A gt等力学性能特征应符合表6的规定。表
6中所列各力学性能特征值，可作为交货检验的最小保证值。
后伸长率A可降低2%。
7.3.3 有较高要求的抗震结构适用牌号为：在表1中已有牌号后加E（例如：HRB400E、HRBF400E）的钢筋。该类钢筋除应满足以下a)、b)、c)的要求外，其他要求与相应的已有牌号钢筋相同。
a）钢筋实测抗拉强度与实测屈服强度之比R°m/R°e l不小于1.25。
b）钢筋实测屈服强度与表6规定的屈服强度特征值之比R°e l/R e l不大于1.30。
c）钢筋的最大力总伸长率A gt不小于9%。
注：R°m为钢筋实测抗拉强度；R°e l为钢筋实测屈服强度。
7.3.4 对于没有明显屈服强度的钢，屈服强度特征值R e l应采用规定比例延伸强度R p0.2。7.3.5 根据供需双方协议，伸长率类型可从A或A gt中选定。如伸长率类型未经协议确定，则伸长率采用A，仲裁检验时采用A gt 。
7.4 工艺性能
7.4.1 弯曲性能
按表7规定的弯芯直径变曲180°后，钢筋受弯曲部位表面不得产生裂纹。
根据需方要求，钢筋可进行反向弯曲性能试验。
7.4.2.1 反向弯曲试验的弯芯直径比弯曲试验相应增加一个钢筋公称直径。
7.4.2.2 反向弯曲试验：先正向弯曲90°后再反向弯曲20°。两个弯曲角度均应在去载之前测量。经反向弯曲试验后，钢筋受弯曲部位表面不得产生裂纹。
7.5 疲劳性能
如需方要求，经供需双方协议，可进行疲劳性能试验。疲劳试验的技术要求和试验方法由供需双方协商确定。
7.6 焊接性能
7.6.1 钢筋的焊接工艺及接头的质量检验与验收应符合相关行业标准的规定。
7.6.2 普通热轧钢在生产工艺、设备有重大变化及新产品生产时进行型式检验。
7.6.3 细晶粒热轧钢筋的焊接工艺应经试验确定。
7.7 晶粒度
细晶粒热轧钢筋应做晶粒度检验，其晶粒度不粗于9级，如供方能保证可不做晶粒度检验。
7.8 表面质量
7.8.1 钢筋应无有害的表面缺陷。
7.8.2 只要经钢丝刷刷过的试样的重量、尺寸、横截面积和拉伸性能不低于本部分的要求，锈皮、表面不平整或氧化铁皮不作为拒收的理由。
7.8.3 当带有7.8.2条规定的缺陷以外的表面缺陷的试样不符合拉伸性能或弯曲性能要求
时，则认为这些缺陷是有害的。
8 试验方法
8.1 检验项目
每批钢筋的检验项目、取样方法和试验方法应符合表8的规定。
8.2 拉伸、弯曲、反向弯曲试验
8.2.1 拉伸、弯曲、反向弯曲试验试样不允许进行车削加工。 8.2.2 计算钢筋强度用截面面积采用表2所列公称横截面面积。 8.2.3 最大力总伸长率A gt 的检验，除按表8规定采用GB/T228的有关试验方法外，也可采用附录A 的方法。
8.2.4 反向弯曲试验时，经正向弯曲后的试样，应在100℃温度下保温不少于30min ，经自然冷却后再反向弯曲。当供方能保证钢筋经人工时效后的反向弯曲性能时，正向弯曲后的试样亦可在室温下直接进行反向弯曲。 8.3 尺寸测量
8.3.1 带肋钢筋内径的测量应精确到0.1mm 。
8.3.2 带肋钢筋纵肋、横肋高度的测量采用测量同一截面两侧横肋中心高度平均值的方法，即测取钢筋最大外径，减去该处内径，所得数值的一半为该处肋高。应精确到0.1mm 。 8.3.3 带肋钢筋横肋间距采用测量平均肋距的方法进行测量。即测取钢筋一面上第1个与第11个横肋的中心距离，该数值除以10即为横肋间距，应精确到0.1mm 。 8.4 重量偏差的测量
8.4.1 测量钢筋重量偏差时，试样应从不同根钢筋上截取，数量不少于5支。每支试验长度不小于500mm 。长度应逐支测量，应精确到1mm 。测量试样总重量时，应精确到不大于总重量的1%。
8.4.2 钢筋实际重量与理论重量的偏差(%)按式(2)计算:
）
（）
（2100????????????-=
理论重量
试样总长度理论重量试样总长度试样实际总重量重理偏差
8.5 验结果的数值修约与判定应符合YB/T 081的规定。
9 检验规则
钢筋的检验分为特征值检验和交货检验。
9.1 特征值检验
9.1.1 特征值检验适用于下列情况
a) 供方对产品质量控制的检验；
b) 需方提出要求，经供需双方协议一致的检验；
c) 第三方产品认证及仲裁检验。
9.1.2 特征值检验应按附录B规则进行。
9.2 交货检验
9.2.1 交货检验适用于钢筋验收批的检验。
9.2.2 组批规则
9.2.2.1 钢筋应按批进行检查和验收，每批由同一牌号、同一炉罐号、同一规格的钢筋组成。每批重量通常不大于60t。超过60t的部分，每增加40t（或不足40t的余数），增加一个拉伸试验试样和一个弯曲试验试样。
9.2.2.2 允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批，但各炉罐号含碳量之差不大于0.02%，含锰量之差不大于0.15%。混合批的重量不大于60t。
9.2.3 检验项目和取样数量
钢筋检验项目和取样数量应符合表8及9.2.2.1的规定。
9.2.4 检验结果
各检验项目的检验结果应符合第6章和第7章的有关规定。
9.2.5 复验与判定
钢筋的复验与判定应符合GB/T17505的规定。
10 包装、标志和质量证明书
10.1 带肋钢筋的表面标志应符合下列规定。
10.1.1 带肋钢筋应在其表面轧上牌号标志，还可依次轧上经注册的厂名（或商标）和公称直径毫米数字。
10.1.2 钢筋牌号以阿拉伯数字或阿拉伯数字加英文字母表示，HRB335、HRB400、HRB500分别以3、4、5表示，HRBF335、HRBF400、HRBF500分别以C3、C4、C5表示。厂名以汉语拼音字头表示。公称直径毫米数以阿拉伯数字表示。
10.1.3 公称直径不大于10mm的钢筋，可不轧制标志，可采用挂标牌方法。
10.1.4 标志应清晰明了，标志的尺寸由供方按钢筋直径大小作适当规定，与标志相交的横肋可以取消。
10.2 牌号带E（例如HRB400E、HRBF400E等）的钢筋，应在标牌及质量证明书上明示。10.3 除上述规定外，钢筋的包装、标志和质量证明书应符合GB/T2101的有关规定。
附录 A
(规范性附录)
钢筋在最大力下总伸长率的测定方法
A1 试样
A.1.1 长度
试样夹具之问的最小自由长度应符合表A.1要求:
表A.1单位为毫米
在试样自由长度范围内，均匀划分为10mm或5mm的等间距标记，标记的划分和测量应符合GB/T228的有关要求。
A.2 拉伸试验
按GB/T228规定进行拉伸试验.直至试样断裂。
A.3 断裂后的测量
选择Y和V两个标记，这两个标记之间的距离在拉伸试验之前至少应为100mm。两个标记都应当位于夹具离断裂点最远的一侧。两个标记离开夹具的距离都应不小于20 mm或钢筋公称直径d(取二者之较大者)；两个标记与断裂点之间的距离应不小于50 mm，或2d(取二者之较大者)。见图A.1。
(规范性附录)
特征值检验规则
B.1 试验组批
为了试验，交货应细分为试验批。组批规则应符合本部分9.2.2的规定。
B.2 每批取样数量
B.2.1 化学成分（成品分析），应从不同根钢筋取两个试样。
B.2.2 本部分规定的所有其他性能试验，应从不同钢筋取15个试样（如果适用60个试样时，见B.3.1规定）。
B.3 试验结果的评定
B.3.1 参数检验
为检验规定的性能，如特性参数R e l、R m、A gt或A，应确定以下参数：
a)15个试样的所有单个值X i(n=15)；
b)平均值m15(n=15)；
c)标准偏差S15(n=15)。
如果所有性能满足公式（B.1）给定的条件,则该试验批符合要求。
m15-2.33×S15≥f k ..............................................………………
…(B.1) 式中:
1.93----当n=60,90%置信水平(1-α=0.90),不合格率5%(P=0.95)时验收系数K的值。
B.3.2 属性检验
当试验性能规定为最大或最小值时,15个试样测定的所有结果应符合本部分的要求,此时,应认为该试验批符合要求。
当最多有两个试验结果不符合条件时，应继续进行试验，此时，应从该试验批的不同根钢筋上，另取45个试样进行试验，这样可得到总计60个试验结果，如果60个试验结果中最多有2个不符合条件，该试验批符合要求。
B.3.3 化学成分
两个试样均应符合本部分要求。
(规范性附录)
钢筋相对肋面积的计算公式
钢筋相对肋面积f r 可按公式（C.1）或(C.2)计算:
l
d F K f R r ????=
πβ
sin …………………………………………(C.1)
式中:
K---- 横肋排数,(如两面肋,K=2)；
F R ----一个肋的纵向截面积，单位为平方毫米（mm 2
）； β----横肋与钢筋轴线的夹角，单位为度（°）； d ----钢盘公称直径，单位为毫米（mm ） l -----横肋间距，单位为毫米（mm ）。
已知钢筋的几何参数，相对肋面积也可用近似公式（C.2）计算：
l
d h h f d f i r ???+?-?=
∑ππ6)
4()(4/1…………………………………(C.2)
式中:
∑i
f
-----钢筋相邻两面上横肋末端之间的间隙(包括纵肋宽度)总和,单位为毫米
(mm)；
h -----横肋中点高，单位为毫米（mm ）
； 4/1h =横肋长度四分之一处高，单位为毫米（mm ）。
钢筋混凝土结构与钢结构 张允飞，马先云，罗鹏，任柯宇 陈立阳，宋磊成，黄润康，姚琨 （中国石油大学华东土木工程1303） 结构背景及发展 钢筋混凝土结构背景： 混凝土是由水泥、沙子、石子和水按一定的比例拌和而成。凝固后坚硬如石，受压能力好，但受拉能力差，容易因受拉而断裂（图a）。为了解决这个矛盾，充分发挥混凝土的受压能力，常在混凝土受拉区域内或相应部位加入一定数量的钢筋，使两种材料粘结成一个整体，共同承受外力。这种配有钢筋的，称为钢筋混凝土（图b）。钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力，也称胶结力。②混凝土收缩，将钢筋紧紧握固而产生摩擦力。③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用，也称咬合力。④ 钢筋端部加弯钩、弯折或在锚固区焊接短钢筋、焊角钢来提供锚固能力。 混凝土发展历程 钢筋混凝土结构应用在建筑工程中。1849年，法国人J.L.朗姆波和1867 年法国人J.莫尼埃先后在铁丝网两面涂抹水泥砂浆制作小船和花盆。1884年德国建筑公司购买了莫尼埃的专利，进行了第一批钢筋混凝土的科学实验，研究了钢筋混凝土的强度、耐火性能，钢筋与混凝土的粘结力。1886年德国工程师M. 克嫩提出钢筋混凝土板的计算方法。与此同时，英国人W.D.威尔金森提出了钢筋混凝土楼板专利；美国人T.海厄特对混凝土梁进行试验；法国人F.克瓦涅出版了一本应用钢筋混凝土的专著。 各国钢筋混凝土结构设计规范采用的设计方法有容许应力设计法、破坏强度设计 法和极限状态设计法。在钢筋混凝土出现的早期，大多采用以弹性理论为基础的容许应力设计法。在本世纪30年代后期，苏联开始采用考虑钢筋混凝土破坏阶段塑性的破坏强度设计法；1950年，更进一步完善为极限状态设计法，它综合了前面两种设计方法的优点，既验算使用阶段的容许应力、容许裂缝宽度和挠度，也验算破坏阶段的承载能力，概念比较明确，考虑比较全面，已为许多国家和国际组织的设计规范所采用。
钢筋的分类和用途 钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类： 1．按化学成分分 碳素钢钢筋和普通低合金钢筋。碳素钢钢筋按碳量多少，又分为低碳钢钢筋（含碳量低于0.25％，如I级钢筋），中碳钢钢筋（含碳量0.25％～0.7％，如IV级钢筋），高碳钢钢筋（含碳量0.70％～1.4％，如碳素钢丝），碳素钢中除含有铁和碳元素外，还有少量在冶炼过程中带有的硅、锰、磷、硫等杂质。普通低合金钢钢筋是在低碳钢和中碳钢中加入少量合金元素，获得强度高和综合性能好的钢种，在钢筋中常用的合金元素有硅、锰、钒、钛等，普通低合金钢钢筋主要品种有：20MnSi、40Si2MnV、45SiMnTi等。 各种化学成分含量的多少，对钢筋机械性能和可焊性的影响极大。一般建筑用钢筋在正常情况下不作化学成分的检验，但在选用钢筋时，仍需注意钢筋的化学成分。下面介绍钢筋中主要的五种元素对其性能的影响。 碳（C）：碳与铁形成化合物渗碳体（Fe3C）,材性硬且脆，钢中含碳量增加渗碳体量就大，钢的硬度和强度也提高，而塑性和韧性则下降，材性变脆，其焊接性也随之变差。 锰（Mn）：它是炼钢时作为脱氧剂加入钢中的，可使钢的塑性及韧性下降，因此含量要合适，一般含量在1.5％以下。
硅（Si）：它也是作为脱氧剂加入钢中的，可使钢的强度和硬度增加。有时特意加入一些使其含量大于0.4％，但不能超过0.6％，因为它含量大时与碳（C）含量大时的作用一样。硫（S）:它是一种导致钢热脆性、使钢在焊接时出现热裂纹的有害杂质。它在钢中的存在使钢的塑性和韧性下降。一般要求其含量不得超过0.045％。 磷（P）：它也是一种有害物质。磷使钢容易发生冷脆并恶化钢的焊接性能，尤其在200℃时，它可使钢材或焊缝出现冷裂纹。一般要求其含量低于0.045％，即使有些低合金钢也必须控制在0.050％～0.120％之间。 2．按轧制外形分 （1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。 （2）变形钢筋/带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。 3．按直径大小分 钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。 4．按力学性能分 Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋
钢筋混凝土用钢带肋钢筋技术要求 1.1 1.1.1 钢的牌号应符合表5的规定，其化学成分和碳当量(熔炼分析)应不大于表6规定的值。根据需要，钢中还可加入V 、Nb 、 Ti 表 5 牌号 化学成分，% （不大于） C Si Mn P S Ceq HRB335 0.25 0.80 1.60 0.040 0.040 0.52 HRB400 0.54 HRB500 0.55 RRB335 0.25 0.045 0.045 — RRB400 RRB500
1.1.2 碳当量Ceq(百分比)值可按公式（3 Ceq=C+Mn/6+(Cr+V+M0)/5+(Cu+Ni)/15 3） 1.1.3 钢的氮含量应不大于0.012%。供方如能保证可不作分析。钢中如有足够数量的氮结合元素，含氮量的限制可适 1.1.4 钢筋的化学成分允许偏差应符合GB/T222的规定。碳当量Ceq的允许偏差为+0.03%。 1.2 1.2.1 牌号HRB335、HRB400、HRB500以热轧状态交货。 1.2.1 牌号RRB335、RRB400、RRB500以热轧后带有控制冷却并自回火状态交货。 1.3 1.3.1 钢筋的力学性能特性值应符合表6的规定。 表 6
牌号R eL Mpa R m Mpa A % A gt % 不小于 HRB335 335 455 17 1.5 HRB400 400 540 HRB500 500 630 16 RRB335 335 390 16 5.0 RRB400 400 460 RRB500 500 575 14 1.3.2 满足表6与以下a)、b)规定的钢筋在牌号后加E。 a)钢筋实测抗拉强度与实测屈服强度之比不小于1.25。 b)钢筋实测屈服强度与表6规定的屈服强度特性值之比 不大于1.30 1.3.3 对于没有明显屈服强度的钢，屈服强度特性值R eL应采用规定非比例伸长应力R p0.2。 1.3.4 根据供需双方协议，伸长率类型可从A或A gt中选定。如伸长率类型未经协议确定，则A gt适用于牌号为HRB335、HRB400、HRB500钢筋，A适用于牌号RRB335、RRB400、RRB500钢筋。 1.4 工艺性能 1.4.1
GB1499.2《钢筋混凝土用热轧带肋钢筋》国家标准修订 编制说明 一．工作简况 1．任务来源 根据冶信标院[2010]87号文转发的国家标准制修定计划的要求，GB1499.2《钢筋混凝土用热轧带肋钢筋》列入国家标准修订计划。标准修订的起草单位为：中冶集团建筑研究总院、冶金工业信息标准研究院等单位。 2．工作简要过程 标准修订计划下达后，标准主要起草单位于2011年5月召开了标准修订启动会议，对标准的修订容进行了讨论，提出了修改意见。在进行了较充分的前期调研和资料收集、整理、分析的基础上，标准起草小组于2011年5月提出标准修订草案，于2011年5月27日召开了“标准修订启动会”.根据启动会的意见，对标准草案进行适当修改后，于2011年7月提出了“标准讨论稿”，于2011年8月在召开标准讨论会。 二．标准修订的原则 本标准此次修订非等效采用国际标准ISO6935-2：2005《钢筋混凝土用钢第2部分：带肋钢筋》的基本框架，并参考了其他国家同类标准的容，同时充分考虑了我国高强钢筋生产和推广使用的时间，结合国家产业政策和节能减排要求，对原标准的容作了相应的修改和调整。 修订和调整的主要容有：
●取消了HRB335牌号，增加了HRB600牌号，拟增加HRB300； ●增加8.3.4横肋末端间隙的测量方法； ●对重量允许偏差进行了适当加严，明确重量偏差不允许复验； ●增加反向弯曲试验频率，要求抗震钢筋进行反向弯曲试验； ●对钢筋型式检验进行明确规定。 三．标准修订容的说明 1．标准名称及适用围 本标准仍旧适用于热轧钢筋、控轧细晶粒钢筋, ,故本标准仍称“钢筋混凝土用热轧带肋钢筋”。 2 钢筋的分类和牌号 2.1 取消了HRB335钢筋 本次取消这个级别主要因为： （1）根据《钢铁产业调整和振兴规划》“（六）调整钢材品种结构，提高产品质量”中关于：“修改相关设计规，淘汰强度335MPa及以下热轧带肋钢筋，加快推广使用强度400MPa及以上钢筋，促进建筑钢材的升级换代。”的要求。今年国家发改委9号令将HRB335列入落后产品。 （2）GB 50010-2010中也弱化了335级别的用途 ?纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HRB335、HRBF335、HPB300、RRB400钢筋； ?梁、柱纵向受力钢筋应采用HRB400、HRB500、HRBF400、HRBF500钢筋；
江苏省建设工程质量检测人员岗位考核试卷 钢筋混凝土用钢材（A卷） 一、单项选择题（40题,每题1分） 1、钢和铁的主要区别是含碳量的不同，其划分界限为：。 A、1% B、2% C、3% D、4% 2、对于有明显屈服的钢材，应按相关标准测定上屈服强度或者下屈服强度或者两者。下屈服强度的定义是：。 A、在屈服期间，力首次下降前的最大应力 } B、在屈服期间，不计初始瞬时效应的最大应力 C、在屈服期间，整个过程中的最小应力 D、在屈服期间，不计初始瞬时效应的最小应力 3、当发现钢筋现象时，应对钢筋进行化学成分检验或其它专项检验。 A、加工时脆断 B、焊接性能不良或力学性能显著不正常 C、A及B的任一种 D、无答案 4、钢筋拉伸试验一般应为℃温度条件下进行。 A、23±5 & B、0～35 C、5～40 D、10～35 5、闪光对焊接头同一台班内，由同一焊工完成的同牌号、同直径钢筋焊接接头为一批。 A、250个 B、300个 C、350个 D、500个 6、进行热轧带肋钢筋弯曲试验，当牌号为HRB400的钢筋公称直径为28mm时，弯芯直径为。 A、84mm @ B、112mm C、140mm D、168mm 7、进行钢材拉伸试验，通过计算得出的原始横截面积应至少保留有效数字。 A、2位 B、3位 C、4位 D、5位 8、断后伸长率的测定原则上只有断裂处与最接近标距标记的距离不小于原始标距的情况方为有效，但断后伸长率大于或等于规定值，不管断裂位置处于何处测量均为有效。 A、1/2 ` B、1/3 C、1/4 D、1/5 9、钢筋机械连接I级接头应满足接头抗拉强度不小于被连接钢筋或倍钢筋，并具有高延性及反复拉压性能。 A、抗拉强度标准值；屈服强度标准值
G B1499.2-2007钢筋混凝土用钢 第二部分：热轧带肋钢筋 Steel for the reinforcement of concrete— Part 2: Hot rolled ribbed bars (ISO 6935-2:1991,Steel for the reinforcement of concrete— Part2:Ribbed bars,NEQ) 前言 GB1499分为三个部分： ---第1部分：热轧光圆钢筋 ---第2部分：热轧带肋钢筋 ---第3部分：钢筋焊接网。 本部分为GB1499的第2部分，对应国际标准ISO6935-2：1991《钢筋混凝土用钢第2部分：带肋钢筋》，与ISO 6935-2：1991的一致性程度为非等效，本部分同时参考了国际标准的修订稿“ISO/DIS 6935-2(2005)”。 本部分代替 GB1499-1998《钢筋混凝土用热轧带肋钢筋》。 本部分与GB1499-1998相比，主要变化如下： ---适用范围增加细晶粒热轧钢筋； ---增加细晶粒热轧钢筋HRBF335、HRBF400、HRBF500三个牌号； ---增加3.1普通热轧钢筋、3.2细晶粒热轧钢筋、3.11特征值三条定义； ---增加第5章订货内容； ---增加7.5疲劳性能、7.6焊接性能、7.7晶粒度三项技术要求； ---对“表面质量”、“重量偏差的测量”等条款作修改； ---修改钢筋牌号标志：HRB335、HRB400、HRB500分别以3、4、5表示，HRBF335、HRBF400、HRBF500分别以C3、C4、C5表示； ---取消原附录 B“热轧带肋钢筋参考成分”； ---增加现附录 B“特征值检验规则”； ---增加附录 C“钢筋相对肋面积的计算公式”。 本标准为条文强制性标准，其中6.4.1条、7.3.5条、7.4.2条、7.5条、表3的尺寸a、b 和附录C为非强制条款，其余均为强制条款。 本部分附录A、附录B为规范性附录。附录C为资料性附录。 本部分由中国钢铁工业协会提出。 本部分由全国标准化技术委员会归口。 本部分起草单位：中冶集团建筑研究总院、首钢总公司、莱芜钢铁集团有限公司、冶金工业信息标准研究院、湖南华菱涟源钢铁有限公司、济南钢铁股份有限公司、昆明钢铁股份有限公司。 本部分参加起草单位：宝钢集团一钢有限公司、邢台钢铁有限责任公司。 本部分主要起草人：何成杰、王丽敏、张炳成、柳泽燕、高建忠、王丽萍、杜传治、刘光穆、高玲、冯超、李志敏、朱建国。 本部分参与起草人：王军、张少博。 本部分1979年2月首次发布，1984年6月第一次修订，1991年6月第二次修订，1998年10月第三次修订。
GB1499
前言 本标准非等效采纳国际标准ISO 6935-2:1991《钢筋混凝土用钢第二部分带肋钢筋》。 本标准代替GB1499-1998《钢筋混凝土用热轧带肋钢筋》和GB13014-1991《钢筋混凝土用余热处理钢筋》。 本标准与GB1499-1998相比，要紧变化如下： —标准名称改为“钢筋混凝土用钢带肋钢筋”； —适用范畴扩大为：热轧钢筋、热轧后带操纵冷却并自回火处理的带肋钢筋； —增加RRB335、RRB400、RRB500三种牌号； —取消内径偏差规定。 —对力学性能各指标进行调整，提升延性指标。` —取消原附录B“热轧带肋钢筋参考成分”； —增加现附录B“特性值检验规则”。 本标准附录A、附录B为规范性附录。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：中冶集团建筑研究总院、首钢总公司、莱芜钢铁集团有限公司、冶金工业信息标准研究院、涟源钢铁集团公司、济南钢铁公司。 本标准参加起草单位：宝钢集团上钢一厂、邢台钢铁股份公司。 ⅰ 钢筋混凝土用钢带肋钢筋
1 范畴 本标准规定了钢筋混凝土用带肋钢筋的定义、分类、牌号、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。 本标准适用于热轧钢筋、热轧后带有操纵冷却并自回火处理的钢筋。 本标准不适用于冷加工钢筋及由成品钢材再次轧制成的再生钢筋。 2 引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓舞按照本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T222 钢的化学分析用试样取样法及成品化学成分承诺偏差 GB/T223.5 钢铁及合金化学分析方法还原型硅钼酸盐光度法测定酸溶硅含量 GB/T223.11 钢铁及合金化学分析方法过硫酸铵氧化容量法测定铬量 GB/T223.12 钢铁及合金化学分析方法碳酸钠分离二苯碳酰二肼光度法测定铬量 GB/T223.14 钢铁及合金化学分析方法钽试剂萃取光度法测定钒量 GB/T223.17 钢铁及合金化学分析方法二安替吡啉甲烷光度法测定钛量 GB/T223.19 钢铁及合金化学分析方法新亚铜灵三氯甲烷萃取光度法测定铜量 GB/T223.23 钢铁及合金化学分析方法丁二酮肟分光光度法测定镍量 GB/T223.26 钢铁及合金化学分析方法硫氰酸盐直截了当光度法测定钼量 GB/T223.27 钢铁及合金化学分析方法硫氰酸盐乙酸丁酯萃取分光光度法测定钼量 GB/T223.37 钢铁及合金化学分析方法蒸馏分离靛酚蓝光度法测定氮量 GB/T223.40 钢铁及合金化学分析方法离子交换分离氯磺酚S光度法测定铌量 GB/T223.59 钢铁及合金化学分析方法锑磷钼蓝光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金化学分析方法管式炉内燃烧后气体容量法测定碳含量 GB/T228 金属材料室温拉伸试验方法（GB/T228-2002，eqvISO 6892:1998（E）） GB/T232 金属材料弯曲试验方法（GB/T232-1999, eqvISO 7438:1985（E）） GB/T2101 型钢验收、包装、标志及质量证明书的一样规定 GB/T4336 碳素钢和中低合金钢的光电发射光谱分析方法 GB/T17505 钢及钢产品交货一样技术要求 YB/T081 冶金技术标准的数值修约与检测数值的判定原则 YB/T5126 钢筋混凝土用钢筋弯曲和反向弯曲试验方法 3 定义 下列定义适用于本标准。 3.1 特性值 characteristic value 不是从假定无穷多的试验系列中获得，但能够保证具有规定概率的值。 3.2 带肋钢筋 ribbed bars 横截面通常为圆形，且表面带肋的混凝土结构用钢材。 3.3 纵肋 longitudinal rib
GB 1499.2-2007钢筋混凝土用钢 第二部分：热轧带肋钢筋 Steel for the reinforcement of concrete— Part 2: Hot rolled ribbed bars (ISO 6935-2:1991,Steel for the reinforcement of concrete— Part2:Ribbed bars,NEQ) 前言 GB1499分为三个部分： ---第1部分：热轧光圆钢筋 ---第2部分：热轧带肋钢筋 ---第3部分：钢筋焊接网。 本部分为GB1499的第2部分，对应国际标准ISO6935-2：1991《钢筋混凝土用钢第2部分：带肋钢筋》，与ISO 6935-2：1991的一致性程度为非等效，本部分同时参考了国际标准 的修订稿“ISO/DIS 6935-2(2005)”。 本部分代替 GB1499-1998《钢筋混凝土用热轧带肋钢筋》。 本部分与GB1499-1998相比，主要变化如下： ---适用范围增加细晶粒热轧钢筋； ---增加细晶粒热轧钢筋HRBF335、HRBF400、HRBF500三个牌号； ---增加3.1普通热轧钢筋、 3.2细晶粒热轧钢筋、 3.11特征值三条定义； ---增加第5章订货内容； ---增加7.5疲劳性能、7.6焊接性能、7.7晶粒度三项技术要求； ---对“表面质量”、“重量偏差的测量”等条款作修改； ---修改钢筋牌号标志：HRB335、HRB400、HRB500分别以3、4、5表示，HRBF335、HRBF400、HRBF500分别以C3、C4、C5表示； ---取消原附录 B“热轧带肋钢筋参考成分”； ---增加现附录 B“特征值检验规则”； ---增加附录 C“钢筋相对肋面积的计算公式”。 本标准为条文强制性标准，其中6.4.1条、7.3.5条、7.4.2条、7.5条、表3的尺寸a、b 和附录C为非强制条款，其余均为强制条款。 本部分附录A、附录B为规范性附录。附录C为资料性附录。 本部分由中国钢铁工业协会提出。 本部分由全国标准化技术委员会归口。 本部分起草单位：中冶集团建筑研究总院、首钢总公司、莱芜钢铁集团有限公司、冶金工业信息标准研究院、湖南华菱涟源钢铁有限公司、济南钢铁股份有限公司、昆明钢铁股份有限公司。 本部分参加起草单位：宝钢集团一钢有限公司、邢台钢铁有限责任公司。 本部分主要起草人：何成杰、王丽敏、张炳成、柳泽燕、高建忠、王丽萍、杜传治、刘
中南大学现代远程教育课程考试（专科）复习题及参考答案 钢筋混凝土结构 一、单项选择题 1．下列有关轴心受压构件纵筋的作用，错误的是：（） A 帮助混凝土承受压力； B 增强构件的延性； C 纵筋能减小混凝土的徐变变形； D 纵筋强度越高，越能增加构件承载力； 2．在梁的配筋不变的条件下，梁高与梁宽相比，对正截面受弯承载力Mu（） A 梁高影响小； B 两者相当； C 梁高影响大； D 不一定； 3．四个截面仅形式不同：1、矩形；2、倒Ｔ形；3、T形；4、Ｉ形，它们的梁宽（或肋宽） b 和受拉翼缘宽度f b相同，在相同的正弯距M作用b相同、梁高h相等，受压翼缘宽度f 下，配筋量As（） A As1＝As2＞As3＝As4； B As1＞As2＞As3＞As4； C As1＞As2＝As3＞As4； D As2＞As1＞As3＞As4 4．梁内弯起多排钢筋时，相邻上下弯点间距应≤Ｓmax，其目的是保证：（） A 斜截面受剪能力； B 斜截面受弯能力； C 正截面受弯能力； D 正截面受剪能力 5．《规范》验算的裂缝宽度是指（） A 钢筋表面的裂缝宽度； B 钢筋水平处构件侧表面的裂缝宽度； C 构件底面的裂缝宽度； D 钢筋合力作用点的裂缝宽度； 6．整浇肋梁楼盖中的单向板，中间区格板的弯矩可折减20%，主要是因考虑（） A 板的内拱作用； B 板上荷载实际上也向长跨方向传递一部分； C 板上活载满布的可能性较小； D 节约材料； 7．在双筋梁计算中满足2a'≤x≤ξb h o时，表明（） A 拉筋不屈服，压筋屈服； B 拉筋屈服，压筋不屈服； C 拉压筋均不屈服； D 拉压钢筋均屈服； 8．受扭纵筋与箍筋的配筋强度比ζ在0.6～1.7之间时，（） A 均布纵筋、箍筋部分屈服； B 均布纵筋、箍筋均屈服； C 仅箍筋屈服； D 不对称纵筋、箍筋均屈服； 9．一般板不作抗剪计算，主要因为（） A 板内不便配箍筋； B 板的宽度大于高度； C 板一般承受均布荷载； D 一般板的受剪承载力大于受弯承载力； 10．梁的剪跨比减小时，受剪承载力（） A 减小； B 增加； C 无影响； D 不一定；
钢筋混凝土结构用钢 钢筋混凝土结构用的钢筋和钢丝，主要由碳素结构钢或低合金结构钢扎制而成。主要品种有热轧钢筋、冷加工钢筋、热处理钢筋、预应力混凝土用钢丝和钢绞线。按直条或盘条（也称盘圆）供货。 1、热轧钢筋 钢筋混凝土用热轧钢筋，根据其表面状态特征，工艺与供应方式可分为热轧光圆钢筋、热轧带肋钢筋与热轧处理钢筋等，热轧带肋钢筋通常为圆形横截面，且表面通常带有两条纵肋和沿长度方向均匀分别的横肋。按肋纹的形状分为月牙肋和等高肋，如图6-7所示。月牙肋钢筋有生产简便、强度高、应力集中敏感性小、性能好等优点，但其与混凝土的黏结锚固性能稍逊于高等肋钢筋。根据《钢筋混凝土用热轧光圆钢筋》（GB 13013—1991）和《钢筋混凝土用热轧带肋钢筋》（GB 1499—1998），热轧钢筋的力学性能及工艺性能应符合表一的规定。H、R、B分别为热轧、带肋、钢筋3个词的英文首写字母。 热轧钢按其力学性能，分为4级，其强度等级代号分别为HRB235、HRB335、HRB400、HRB500。其中HRB235级钢筋由碳素结构钢轧制，其余均由低合金钢轧制而成。 HRB235级钢筋的强度较低，但塑性及焊接性能很好，便于各种冷加工，故广泛用于中、小型普通混凝土结构的主要受力钢筋，构件的箍筋，钢、木结构的拉杆等。HRB335级和HRB400级钢筋的强度较高，塑性和焊接性能也较好，广泛用作大中型钢筋混凝土结构的受力钢筋。冷拉后也哦可用作预应力钢筋。 2、冷轧带肋钢筋 热轧圆盘条经冷轧后，在其表面带有沿长度方向均匀分布的三面或两面横肋，即成为冷轧带肋钢筋。根据《冷轧带肋钢筋》规定，冷轧带肋钢筋按抗拉强度分为5个牌号，分别为CRB550、CRB650、CRB800、CRB970、CRB1170。C、R、B分别为冷轧、带肋、钢筋3个词的英文首写字母，数值抗拉强度的最小值。冷轧带肋钢筋的力学性能及工艺性能见表二。与冷拔低碳钢丝相比，冷轧带肋钢筋具有强度高、塑性好，与钢筋黏结牢固，节约钢材，质量稳定等优点。CRB580宜用做普通钢筋混凝土结构；其他牌号宜用在预应力混凝土结构中。
当前位置: 首页 > 钢筋混凝土工程施工及验收规范 > print 返回打印 钢筋混凝土工程施工及验收规范 时间: 2004-01-12 13:27:08 | [<<][>>] 中华人民共和国国家标准 钢筋混凝土工程施工及验收规范 GBJ 204-83 主编单位：北京市建筑工程局 批准单位：中华人民共和国 城乡建设环境保护部批准 报中华人民共和国
国家计划委员会备案 实施日期：1 9 8 4 年 7 月 1 日 关于批准颁发《钢筋混凝土工程施工及验收规范》的通知 (83)城科字第872号 我部组织进行了国家标准《钢筋混凝土工程施工及验收规范》(GBJ10-65)的重新修订工作。修订稿业经会审通过，现批准颁发，并报国家计委备案，自一九八四年七月一日起实施，编号为GBJ2 04-83。 这本规范的具体修订工作，是在北京市建委主持下，由北京市建工局主编，会同冶金部，铁道部，上海、黑龙江、安徽、山东、四川、甘肃省、市建工局和中国建筑科学研究院等所属设计、施工、科研单位以及同济大学、南京工学院、华南工学院、北京建筑工程学院进行的。在实施过程中有何问题和意见，请承告北京市建工局，以便解释和修订。 中华人民共和国城乡建设环境保护部一九八三年十二月五日 修订说明 本规范是根据原国家建委(79)建发施字第168号和原国家建筑工程总局(80)建工科字第385号通知，在北京市建委主持下，由北京市建筑工程局主编，并会同冶金工业部、铁道部和上海、安徽、山东、四川、甘肃、黑龙江省、市建筑工程局以及中国建筑科学研究院、同济大学、南京工学院、化南工学院、化京建筑工程学院组成修订组，对《钢筋混凝
热轧带肋钢筋（mm ） 公称直径 公称尺寸 （内径） 内径 允许偏差 理论重量 （kg/m ） 最小值 重量允许偏差 Ф6 5.8 ±0.3 0.222 0.2065 ±7% Ф8 7.7 ±0.4 0.395 0.367 Ф10 9.6 0.617 0.574 Ф12 11.5 0.888 0.826 Ф14 13.4 1.208 1.148 ±5% Ф16 15.4 1.578 1.499 Ф18 17.3 1.993 1.898 Ф20 19.3 ±0.5 2.465 2.343 Ф22 21.3 2.984 2.865 ±4% Ф25 24.2 3.85 3.696 Ф28 27.2 ±0.6 4.83 4.637 Ф32 31 6.31 6.058 Ф36 35 7.99 7.670 Ф40 38.7 ±0.7 9.865 9.470 Ф50 48.5 ±0.8 15.42 14.803 说明：1、公称直径：与钢筋的横截面积相等对应的圆钢直径； 2、公称尺寸：指产品的具体标准尺寸，如带肋钢筋的直径、肋高、肋距等； 3、选用《GB1499.1-2008钢筋混凝土用钢第一部分：热轧光圆钢筋》 及《GB1499.2-2007钢筋混凝土用钢第二部分：热轧带肋钢筋》。
热轧光圆钢筋（mm） 公称直径 公称尺寸 （内径） 内径 允许偏差 理论重量 （kg/m） 最小值重量允许偏差 Ф6 5.8 ±0.3 0.222 0.2065 ±7% Ф87.7 0.395 0.367 Ф109.6 0.617 0.574 Ф1211.5 0.883 0.826 Ф1413.6 ±0.4 1.208 1.148 ±5% Ф1615.6 1.578 1.499 Ф1817.6 1.993 1.898 Ф2019.6 2.465 2.343 Ф2221.6 2.984 2.865 ±4% 说明：1、公称直径：与钢筋的横截面积相等对应的圆钢直径； 2、公称尺寸：指产品的具体标准尺寸，如带肋钢筋的直径、肋高、肋距等； 3、选用《GB1499.1-2008钢筋混凝土用钢第一部分：热轧光圆钢筋》 及《GB1499.2-2007钢筋混凝土用钢第二部分：热轧带肋钢筋》。
《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB1499.1-2008 《弹性体改性沥青防水卷材》 GB18242-2008 《建筑防水涂料试验方法》GB/T1677-2008 《石油沥青纸胎油毡》GB326-2007 《石油沥青玻璃纤维胎防水卷材》GB/T14686-2008 《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB1499.2-2007 《优质碳素钢热轧盘条》GB/T4354-2008 《冷轧扭钢筋》JG 190-2006 混凝土制品用冷拔低碳钢丝(JC/T 540-2006) 《通用硅酸盐水泥》GB 175-2007 《白色硅酸盐水泥》GB/T 2015-2005 《水泥细度检验方法筛析法》GB/T1345-2005 《水泥强度快速检验方法》JC/T738-2004 《水泥胶砂流动度测定方法》GB/T2419-2005 《蒸压加气混凝土砌块》GB/T11968-2006 《加气混凝土性能试验方法》GB/T11969-2008 《普通混凝土用砂、石质量及检验方法》JGJ 52-2006 《普通混凝土配合比设计规程》JGJ55-2000 《建筑砂浆基本性能试验方法》JGJ/T 70-2009 《公路路基路面现场测试规程》JTG E60-2008 《塑性体改性沥青防水卷材》 GB18243-2008 《沥青防水卷材试验方法》GB/T328.1～7-2007 《建筑胶粘剂通用试验方法第1部分：陶瓷砖胶粘剂试验方法》
GB/T12954.1-2008 《建筑桩基技术规范》JGJ 94-2008 《超声-回弹综合法检测强度技术规程》CECS02：2005 《钻芯法检测混凝土强度技术规程》CECS03:2007 《预应力混凝土空心板》GB14040-2007 《铝合金建筑型材》GB/T5237.1～5237.4-2008 《热塑性塑料管材、管件维卡软化温度的测定》 GB/T 8802-2001 《塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法》GB/T1033.1-2008 《聚氯乙烯树脂残留氯乙烯单体含量的测定气相色谱法》 GB/T 4615-2008 《塑料管道系统塑料部件尺寸的测定》GB/T 8806-2008 《硬聚氯乙烯（PVC-U）管材二氯甲烷浸渍试验方法》GB/T 13526-2007 《预应力混凝土空心板》GB 14040-2007 《乡村建设用混凝土圆孔板和配套构件》GB 12987-2008 《蒸压加气混凝土板》GB 15762-2008 《混凝土外加剂》GB8076-2008 《混凝土泵送剂》JC473-2001 《水泥化学分析方法》GB/T176-2008 GB/T 8484-2008 建筑外门窗保温性能分级及检测方法 《热扎钢板和钢带的尺寸、外形、重量及允许偏差》GB/T709-2006
《钢筋混凝土用钢第2部分热轧带肋钢筋GB1499.2-2007》培训试题 1. 钢筋的检验分为_拉伸试验____和____弯曲试验________。 2. 交货检验时，钢筋应按______检查和验收，每批由同一__牌号_、同一_炉罐、同一_规格_的钢筋组成。每批重量通常不大于_60_t。 3. 某带肋钢筋的表面标志为：4X22试分析此标志每个字母或数字的含义。 4. 计算钢筋强度用截面面积采用_公称__（公称、原始）横截面面积。 5. 热轧带肋钢筋弯曲180度，钢筋受弯曲部位表面不得产生裂纹。 6. 热轧带肋钢筋通常按__热轧状态_交货，直径不大于___mm的钢筋也可按盘卷交货。 7. HRB335作为交货检验的屈服强度、抗拉强度、断后伸长率的最小保证值分别是___335___ ___455___ ___17%___， 8. 对于没有明明屈服强度的热轧带肋钢筋，屈服强度特征值R eL应采用__________。
9. 《GB1499.2-2007》适用于钢筋砼用普通热轧带肋钢筋和________钢筋。 10. 钢筋按屈服强度特征值分为______、______、______级。 《碳素结构钢GB/T700-2006》标准培训试题 1. 本标准通常用于焊接、铆接、栓接工程结构用_______、_______、_______和_______。 2. 碳素结构钢的牌号由代表__________________、_______、_______、 _______、等四个部分按顺序组成。例如Q235AF. 3. 碳素结构钢的质量等级分为____、___、___、___四个质量等级。 4. 做拉伸和冷弯试验时，型钢和钢棒取_____向试样；钢板、钢带取____向试样，断后伸长率允许_____2%；窄钢带取横向试样如果受宽度限制时，可以取纵向试样。 5. Q235钢中抗拉强度标准值为_____，厚度或直径≤16mm的屈服强度标准值为______。 6. 碳素结构钢拉伸试样取样数量___个，冷弯试样取样数量____个。7.
G B14992-2007钢筋混凝土用钢带肋钢筋
精品好文档，推荐学习交流 I CS 77.140.60 代 H44 中华人民共和国国家标准 GB1499.2—2007 代替GB1499-1998 钢筋混凝土用钢带肋钢筋 Steel for the reinforcement of concrete—Ribbed bars 2007-08-14发布2008-03-01实施中华人民共和国
前言 本标准非等效采用国际标准ISO 6935-2:1991《钢筋混凝土用钢第二部分带肋钢筋》。 本标准代替GB1499-1998《钢筋混凝土用热轧带肋钢筋》和GB13014-1991《钢筋混凝土用余热处理钢筋》。 本标准与GB1499-1998相比，主要变化如下： —标准名称改为“钢筋混凝土用钢带肋钢筋”； —适用范围扩大为：热轧钢筋、热轧后带控制冷却并自回火处理的带肋钢筋； —增加RRB335、RRB400、RRB500三种牌号； —取消内径偏差规定。 —对力学性能各指标进行调整，提高延性指标。` —取消原附录B“热轧带肋钢筋参考成分”； —增加现附录B“特性值检验规则”。 本标准附录A、附录B为规范性附录。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：中冶集团建筑研究总院、首钢总公司、莱芜钢铁集团有限公司、冶金工业信息标准研究院、涟源钢铁集团公司、济南钢铁公司。 本标准参加起草单位：宝钢集团上钢一厂、邢台钢铁股份公司。 本标准主要起草人：
ⅰ 钢筋混凝土用钢带肋钢筋 1 范围 本标准规定了钢筋混凝土用带肋钢筋的定义、分类、牌号、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。 本标准适用于热轧钢筋、热轧后带有控制冷却并自回火处理的钢筋。 本标准不适用于冷加工钢筋及由成品钢材再次轧制成的再生钢筋。 2 引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T222 钢的化学分析用试样取样法及成品化学成分允许偏差 GB/T223.5 钢铁及合金化学分析方法还原型硅钼酸盐光度法测定酸溶硅含量 GB/T223.11 钢铁及合金化学分析方法过硫酸铵氧化容量法测定铬量 GB/T223.12 钢铁及合金化学分析方法碳酸钠分离二苯碳酰二肼光度法测定铬量 GB/T223.14 钢铁及合金化学分析方法钽试剂萃取光度法测定钒量 GB/T223.17 钢铁及合金化学分析方法二安替吡啉甲烷光度法测定钛量 GB/T223.19 钢铁及合金化学分析方法新亚铜灵三氯甲烷萃取光度法测定铜量 GB/T223.23 钢铁及合金化学分析方法丁二酮肟分光光度法测定镍量 GB/T223.26 钢铁及合金化学分析方法硫氰酸盐直接光度法测定钼量 GB/T223.27 钢铁及合金化学分析方法硫氰酸盐乙酸丁酯萃取分光光度法测定钼量 GB/T223.37 钢铁及合金化学分析方法蒸馏分离靛酚蓝光度法测定氮量 GB/T223.40 钢铁及合金化学分析方法离子交换分离氯磺酚S光度法测定铌量 GB/T223.59 钢铁及合金化学分析方法锑磷钼蓝光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金化学分析方法管式炉内燃烧后气体容量法测定碳含量 GB/T228 金属材料室温拉伸试验方法（GB/T228-2002，eqvISO 6892:1998（E）） GB/T232 金属材料弯曲试验方法（GB/T232-1999, eqvISO 7438:1985（E）） GB/T2101 型钢验收、包装、标志及质量证明书的一般规定
钢筋混凝土结构复习题 一、填空题 1、钢筋混凝土及预应力混凝土中所用的钢筋可分为两类：有明显屈服点的钢筋和无明显屈服点的钢筋，通常分别称它们为____________和 。 2、对无明显屈服点的钢筋，通常取相当于残余应变为 时的应力作为假定的屈服点，即 。 3、钢筋混凝土结构对钢筋性能的要求主要是 、 、 、 。 4、钢筋和混凝土是不同的材料，两者能够共同工作是因为 、 、 。 5、混凝土的延性随强度等级的提高而 。同一强度等级的混凝土，随着加荷速度的减小，延性有所 ，最大压应力值随加荷速度的减小而 。 6、结构的 、 、 统称为结构的可靠性。 7、结构功能的极限状态分为 和 两类。 8、我国规定的设计基准期是 年。 9、工程设计时，一般先按 极限状态设计结构构件，再按 极限状态验算。 10、适筋梁从加载到破坏可分为3个阶段，试选择填空：A 、I ；B 、I a ；C 、II ；D 、II a ；E 、III ；F 、III a 。①抗裂度计算以 阶段为依据；②使用阶段裂缝宽度和挠度计算以 阶段为依据；③承载能力计算以 阶段为依据。 11、受弯构件min ρρ≥是为了 ；max ρρ≤是为了 。 12、第一种T 形截面梁的适用条件及第二种T 形截面梁的适用条件中，条件分别是 及 。 13、T 形截面连续梁，跨中按 截面，而支座边按 截面计算。 14、单筋矩形截面梁所能承受的最大弯矩为 ，否则应 。 15、受弯构件正截面破坏形态有 、 、 3种。 16、板内分布筋的作用是：(1) ；(2) ；(3) 。 17、防止少筋破坏的条件是 ，防止超筋破坏的条件是 。 18、双筋矩形截面梁正截面承载力计算公式的适用条件是：(1) 保证 ；(2) 保证 。 16、双筋梁截面设计时，s A 、s A '均未知，应假设一个条件为 ，原因是 ；承载力校核时如出现0>b h χξ时，说明 ，此时u M = ，如u M M ≤外，则此构件 。 17、受弯构件的破坏形式有 、 。 18、受弯构件的正截面破坏发生在梁的 ，受弯构件的斜截面破坏发生在梁的 ，受弯构件内配置足够的受力纵筋是为了防止梁发生 破坏，配置足够的腹筋是为了防止梁发生 破坏。 19、梁的斜截面承载力随着剪跨比的增大而 。 20、梁的斜截面破坏主要形态有3种，其中，以 破坏的受力特征为依据建立斜截面承载力的计算公式。 21、随着混凝土强度等级的提高，其斜截面承载力 。 22、随着纵向配筋率的提高，其斜截面承载力 。 23、当梁上作用的剪力满足：V ≤ 时，可不必计算抗剪腹筋用量，直接按构造配置箍筋满足max min ,S S d d ≤≥；当梁上作用的剪力满足：V ≤ 时，仍可不必计算抗剪腹筋用量，除满足max min ,S S d d ≤≥以外，还应满足最小配箍率的要求；当梁上作用的剪力满足：V ≥ 时，则必须计算抗剪腹筋用量。
一、填空题（每空2分，共20分） 1．水立方的设计使用年限为 100 年，其结构重要性系数取 1.1。 2. 当梁的腹板高度 大于450mm 时，在梁的两侧应该沿高度配置纵向构造钢筋，以防止梁腹部的裂缝。 3.影响受弯构件正截面承载力的最主要因素是 配筋率 和钢筋强度 。 4．结构的功能要求包括 安全性、适用性和耐久性。 5．受扭纵筋应沿截面 四周均匀 布置。 6.跨度为4.8m 的梁的上部没有配受压钢筋时，需配置两根直径不宜小于 10mm 的架力筋。 7．钢筋混凝土受扭构件中受扭纵筋和箍筋的配筋强度比7.16.0<<ζ说明，当构件破坏时 受扭钢筋 能屈服。 8．按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率te ρ相同时，采用钢筋直径较小的钢筋，平均裂缝间距小会些。 二、选择题（每项2分，共20分 1.钢筋混凝土构件中纵筋的混凝土保护层厚度是指（ A ）。 A. 箍筋外表面至构件表面的距离； B. 纵筋外表面至构件表面的距离； C. 箍筋形心处至构件表面的距离； D. 纵筋形心处至构件表面的距离； 2．一对称配筋的大偏心受压构件，承受的四组内力中，最不利的一组内力为：（ A ）。 A ．m kN M ?=420kN N 200= B ．m kN M ?=425kN N 304=
C ．m kN M ?=429kN N 398= D ．m kN M ?=432kN N 506= 3．为了避免斜拉破坏，在受弯构件斜截面承载力计算中，通过规定下面哪个条件来限制（ D ）。 A ．规定最小配筋率； B ．规定最小截面尺寸限制； C ．规定最大配筋率； D ．规定最小配箍率； 4．钢筋混凝土梁在正常使用情况下（ A ）。 A ．通常是带裂缝工作的； B ．一旦出现裂缝，裂缝贯通全截面； C ．一旦出现裂缝，沿全长混凝土与钢筋间的粘结力丧尽； D ．通常是无裂缝的 5．边长为100mm 的非标准立方体试块的强度换算成标准试块的强度，则需乘以换算系数（C ）。 A ．1.05； B ． 1.0； C ．0.95； D ．0.90 6．钢筋混凝土受弯构件的挠度计算是按（ C ）。 A ．短期荷载效应组合和长期刚度计算； B ．短期荷载效应组合和短期刚度计算； C ．长期荷载效应组合和长期刚度计算； D ．上述A 、B 、C 均不对
