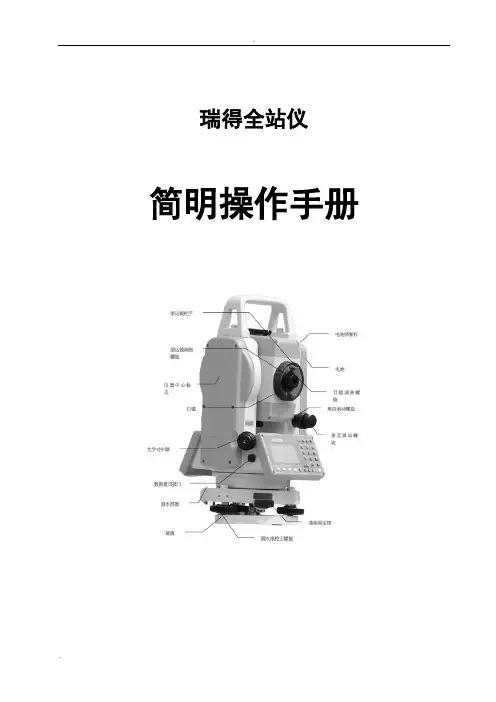

瑞得全站仪
简明操作手册
一、参数设置
按测量1键持续1秒钟，对合作目标、棱镜常数、测量模式和记录模式进行设置。按左右键修改设置，最后回车确认。
按测量2持续1秒也可进行上述设置，因此可分别设置两种测量模式以适应不同情况。
按热键按钮，再按2键，进行温度、气压设置
按住背景光设置键1秒钟，可进行背景光，声音，对比度设置
二、坐标数据输入与删除
按菜单键，再按4（数据），再按2（坐标数据）
通过上下键选择坐标点，按测量1键删除该坐标，或按角度键输入新点的N,E,Z坐标、点名PT和编码CD的值。回车确认后，仪器自动进入下一点坐标输入界面，点名自动累加。
三、测站设置
按7键建站
按1键输入测站点名，已知坐标，仪高并回车。按[模式]键可切换数字与字母输入状态。若坐标已存在，可按显示，从坐标列表中直接调取。
按1键进行坐标（或角度）后视定向
输入后视点点名，坐标和棱镜高并回车。若坐标已存在，可按显示，从坐标列表中直接调取。
照准后视点按回车完成设置,或按测量键检核后视
四、坐标测量
测站设置完成后，照准待测目标点棱镜，按测量1开始测量
按上下翻页键或显示键查看测量结果
五、坐标放样
先进行测站设置（方法同三）。再进行坐标放样。按8号放样键，按2坐标放样。若放样坐标已存在仪器中，可按显示，从坐标列表中直接调取。
否则连续回车，进入放样点坐标输入界面。输入放样点坐标，按回车确认。
界面显示角度差，旋转仪器直至角度差dAZ为零，即为放样点方向
将棱镜放在该方向上，照准棱镜中心，按测量1键测量后，显示测量点与放样点差值，不断调整棱镜位置，使各差值为零，则棱镜处即为放样点位置。
六、后方交会
按7键建站，再按2（后方交会），按显示键调取第1个已知点坐标数据，或直接回车输入第1个已知点坐标。回车确认后瞄准第1个已知点棱镜，按测量1键显示测量成果，确认。同样方法再调用或输入第2个已知点坐标，回车确认后瞄准第2个已知目标，按测量1显示成果，确认。此时交会点被自
动计算，按显示键可翻页查看计算结果。
当显示的残差值满足要求时，按记录键把该点设为测站点。最后确认。
[注意：交会点最多10个，可以测距或测角，但最少需三角度和两距离观测值，数量达到后会自动计算，交会角大小应适当（30－120）]
七、全站仪检验（若需校正，找老师反映）
1.管水准器检验
在平行于一对脚螺旋方向上整平仪器后，旋转照准部180度，若气泡偏移量超过1.5格，需校正。
2.圆水准器检验
上述检验若合格，则圆水准气泡应居中，如偏离中心很远，需校正。
3.望远镜分划板检验
微动时，某点在横丝或纵丝上的移动轨迹不变，则不需校正。
4.视准轴与横轴垂直检验（２Ｃ或视准差）
距离仪器约30米的处设置目标Ａ（竖直角±3度以内），精确整平仪器。方法：按菜单键，按7校准，选择2视准差检校，先盘左照准Ａ，确认，再盘右照准A，确认。按5显示误差，若视准差绝对值大于20″，重复上述步骤直到小于20″。
5.竖盘指标零点自动补偿
整平仪器，使望远镜指向和仪器中心与任一脚螺旋X的连线方向相一致，旋紧水平制动。开机后旋紧垂直制动，慢慢转动脚螺旋X至10mm圆周距，显示的竖直角随着变化直到出现“ｂ”信息，表示超出竖盘补偿范围4′。反向旋转脚螺旋直到出现竖直角，在临界位置反复试验观其变化，变化正常表示竖盘补偿器工作正常。
6.竖盘指标差(ｉ角)和竖盘指标零点设置
整平仪器开机,将望远镜照准任一清晰目标Ａ。按菜单键，按7校准，选择1指标差检校，先盘左照准Ａ，确认，再盘右照准A，确认。按5显示误差，若指标差ｉ≥10″，则重复上述步骤，直到合格。
7.光学对中器检验
对中整平仪器，慢慢转动照准部，同时观察地面点中心（最好是在纸上划十字）与光学对中器中心的重合情况，若两者偏离较大，需要校正。
8.仪器加常数检验
选一平坦场地,在Ａ点安置整平仪器，用竖丝同一直线上仔细标定间隔约50ｍ的Ｂ点和Ｃ点，并安置反射棱镜,严格对中。设置温度与气压后，精确测出ＡＢ、ＡＣ的平距。再于Ｂ点安置仪器并准确对中，精确测出ＢＣ的平距。最后得常数K=ＡＣ－(ＡＢ＋ＢＣ)，K应接近于０，若｜K｜＞5mm，应严格检验并校正。如果通过严格检验，确认了加常K，则在仪器中可设置K。
第一节全站仪的结构组成和基本操作方法 数字化测图的关键仪器是电子全站仪。它具 有功能强、精度高、用途广和使用方便、快捷等特点， 备受欢迎。 目前，世界各国生产的全站仪品种、规格、型号繁多，并朝着自动化、智能化的方向发展，如增加自动调焦、自动锁定跟踪目标、激光对点、数字键、免棱镜观测、DOS操作等等。但无论哪一种规格型号，其中最主要的几种指标是：测程、测角精度、测距精度、存点数量。(图5-1)为南方测绘公司的全站仪系列产品。 各种全站仪的基本操作上略有不同。但基本原理和主要功能基本相同。本章将以拓普康电子全站仪为例，介绍全站仪的有关知识。 一、GTS—332电子全站仪的组成 GTS—332电子全站仪由电子经纬仪、光电测距仪和微机三部分组成，主要技术指标是：单棱鏡测程3km，测角精度±2″，测距精度（±2mm+2ppm?D），野外测量最多能存8000个点，能进行数据采集、数据文件存储并通过RS—232C串行信号接口与其它计算机进行数据通讯。全站仪的各部件名称如(图5-2)。 二、基本操作方法 全站仪的安置操作（对中、整平、瞄准等）与经纬仪基本相同，所不同的是，全站仪有一操作键盘和显示屏（图5-3），通过观测和键盘的操作，会在显示屏上显
示出各种数据。 1、键盘操作 各种操作键的功能见(表5-1)。按POWER键打开电源开关后，可直接进入角度测量，如按键或键可进行距离测量或坐标测量，若按MENU键，将进入菜单测量模式。 操作键表5-1 键名称功能 POWER电源电源开关 1．显示屏对比度 2．十字丝照明 3．背景光 星键 4．倾斜改正 5．设置大气改正和棱镜常数 坐标测量键坐标测量模式 距离测量键距离测量模式 ANG角度测量键角度测量模式 在菜单角模式和之间切换，在菜单角模式下可设应MENU菜单键 用测量与照明调节、仪器系统误差改正 1．返回测量或上一层模式 ESC退出键
瑞得全站仪简明操作手 册 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
瑞得全站仪 简明操作手册
一、参数设置 按测量1键持续1秒钟，对合作目标、棱镜常数、测量模式和记录模式进行设置。按左右键修改设置，最后回车确认。 按测量2持续1秒也可进行上述设置，因此可分别设置两种测量模式以适应不同情况。按热键按钮，再按2键，进行温度、气压设置 按住背景光设置键1秒钟，可进行背景光，声音，对比度设置 二、坐标数据输入与删除 按菜单键，再按4（数据），再按2（坐标数据） 通过上下键选择坐标点，按测量1键删除该坐标，或按角度键输入新点的N,E,Z坐标、点名PT和编码CD的值。回车确认后，仪器自动进入下一点坐标输入界面，点名自动累加。 三、测站设置 按7键建站按1键输入测站点名，已知坐标，仪高并回车。 按[模式]键可切换数字与字母输入状态。若坐标已存在，可按显示，从坐标列表中直接调取。 按1键进行坐标（或角度）后视定向 输入后视点点名，坐标和棱镜高并回车。若坐标已存在，可按显示，从坐标列表中直接调取。 照准后视点按回车完成设置,或按测量键检核后视 四、坐标测量 照准待测目标点棱镜，按测量1开始测量按上下翻页键或显示键查看测量结果 五、坐标放样 先进行测站设置（方法同三）。再进行坐标放样。 按8号放样键，按2坐标放样。若放样坐标已存在仪器中，可按显示，从坐标列表中直接调取。
否则连续回车，进入放样点坐标输入界面。输入放样点坐标，按回车确认。 界面显示角度差，旋转仪器直至角度差dAZ 为零，即为放样点方向 将棱镜放在该方向上，照准棱镜中心，按测量1键测量后，显示测量点与放样点差值，不断调整棱镜位置，使各差值为零，则棱镜处即为放样点位置。 六、后方交会 按7键建站，再按2（后方交会），按显示键调取第1个已知点坐标数据，或直接回车输入第1个已知点坐标。回车确认后瞄准第1个已知点棱镜，按测量1键显示测量成果，确认。同样方法再调用或输入第2个已知点坐标，回车确认后瞄准第2个已知目标，按测量1显示成果，确认。此时交会点被自动计算，按显示键可翻页查看计算结果。 当显示的残差值满足要求时，按记录键把该点设为测站点。最后确认。 [注意：交会点最多10个，可以测距或测角，但最少需三角度和两距离观测值，数量达到后会自动计算，交会角大小应适当（30－120）] 七、全站仪检验（若需校正，找老师反映） 1.管水准器检验 在平行于一对脚螺旋方向上整平仪器后，旋转照准部180度，若气泡偏移量超过格，需校正。 2.圆水准器检验 上述检验若合格，则圆水准气泡应居中，如偏离中心很远，需校正。 3.望远镜分划板检验 微动时，某点在横丝或纵丝上的移动轨迹不变，则不需校正。 4.视准轴与横轴垂直检验（２Ｃ或视准差） 距离仪器约30米的处设置目标Ａ（竖直角±3度以内），精确整平仪器。方法：按菜单键，按7校准，选择2视准差检校，先盘左照准Ａ，确认，再盘右照准A，确认。按5显示误差，若视准差绝对值大于20″，重复上述步骤直到小于20″。
拓普康全站仪GTS-102N使用说明2 方法二、后方交会法 一、后方交会法： 1.测前准备：参照《拓普康全站仪使用说明1》，选择一个同时可以看见三个点（两个坐 标点和需要放样点的点）的位置架全站仪，将仪器三脚架踩入土中，如果是松软土质可 以垫上碎石以稳定仪器，调平居中； 2.操作仪器：（1）开机，选择文件后进入主菜单选两次放样，翻到下一页选择新点，再 选后方交会法，再点跳过，输入坐标点的坐标（可以调用，参照《拓普康全站仪使用说 明1》）和卷尺量得的仪器高h； （2）棱镜手在坐标点摆好棱镜，调节仪器，让仪器镜头的十字对准棱镜头后点照准， 之后点屏幕上的距离测量，第二个点也是这样操作后，然后在屏幕中选择GF计算，选 择后方交会法，仪器会自动生成仪器所在位置的坐标以及误差（误差x、y相加不大于 0.006m可以进入下一步，否则重新照准），这里为了保险起见，我们会选择坐标测 量（参照《拓普康全站仪使用说明1》）第二个照准的坐标点，看所得出的坐标和已知 的坐标误差有多少（标准同上）之后回主菜单选择放样； （3）要测量坐标时，跳出主菜单选择角度测量；要放样时，过程参照《拓普康全站仪 使用说明1》。 二、注意： 1、操作人员有轻微的近视，一定要戴上眼镜； 2、尽量不要在大风天气下测量，误差较大；全站仪不可进水，有需要可以临时打雨 伞； 3、在烈日或严寒天气下，工作人员注意保护好自己和仪器； 4、为防止做无用功，对讲机稍微小声了就要充电了，一个全站仪的锂电池没电了也要 马上充电； 5、测量时除带上仪器，还需要卷尺、喷漆油漆或马克笔（记号）、远距离测量带对机 机； 6、仪器注意保养，轻拿轻放。 7、此种方法可以尽量离需要放样的点距离短些；测量时两个测站点和需要放样的第三 个点不可连成一条直线。 8、相对第一种方法，此种方法比较容易，但所得结果的误差大些，通常只在场地受限 及测量部位被遮挡时使用。
全站仪操作使用指南 编写: 王劲松 广东交通职业技术学院
内容简介: 本指导书内容分为三个部分： 1、TOPCON GTS-300系列全站仪操作使用指南。 2、PENTAX PTS-V全站仪操作使用简介。 3、TOPCON GTS-312全站仪操作使用简介。
TOPCON GTS-300系列全站仪 操作使用指南 编写: 王劲松 广东交通职业技术学院 2003年9月 TOPCON GTS-312全站仪的使用
一、仪器外观和功能说明 1.仪器外观 图1：GTS-312全站仪外观及各部件名称
2.面板上按键功能 ——进入坐标测量模式键。 ◢——进入距离测量模式键。 ANG ——进入角度测量模式键。 MENU ——进入主菜单测量模式键。 ESC ——用于中断正在进行的操作，退回到上一级菜单。 POWER ——电源开关键 ? ? ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键 F1、F2、F3、F4——软功能键，分别对应显示屏上相应位置显示的命令。 3.显示屏上显示符号的含义 V ——竖盘读数 ；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；*——正在测距； N ——北坐标，相当于x ；E ——东坐标，相当于y ；Z ——天顶方向坐标，相当于高程H 。 二、角度测量模式 功能：按ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。 F1 OSET ：设置水平读数为000000 '''。 F2 HOLD ：锁定水平读数。 第1页 F3 HSET ：设置任意大小的水平读数。 F4 P1↓： 进入第2页。 F1 TILT ：设置倾斜改正开关。 第2页 F2 REP ： 复测法。 F3 V% ： 竖直角用百分数显示。 F4 P2↓： 进入第3页。 F1 H-BZ ：仪器每转动水平角90°时，是否要蜂鸣声。 F2 R/L ：右向水平读数HR/左向水平读数HL 切换，一般用HR 。 第3页 F3 CMPS ：天顶距V/竖直角CMPS 的切换，一般取V 。
瑞得全站仪 简明操作手册
一、参数设置 按测量1键持续1秒钟，对合作目标、棱镜常数、测量模式和记录模式进行设置。按左右键修改设置，最后回车确认。 按测量2持续1秒也可进行上述设置，因此可分别设置两种测量模式以适应不同情况。 按热键按钮，再按2键，进行温度、气压设置 按住背景光设置键1秒钟，可进行背景光，声音，对比度设置 二、坐标数据输入与删除 按菜单键，再按4（数据），再按2（坐标数据） 通过上下键选择坐标点，按测量1键删除该坐标，或按角度键输入新点的N,E,Z坐标、点名PT和编码CD的值。回车确认后，仪器自动进入下一点坐标输入界面，点名自动累加。 三、测站设置 按7键建站 按1键输入测站点名，已知坐标，仪高并回车。 按[模式]键可切换数字与字母输入状态。若坐标已存在，可按显示，从坐标列表中直接调取。 按1键进行坐标（或角度）后视定向 输入后视点点名，坐标和棱镜高并回车。若坐标已存在，可按显示，从坐标列表中直接调取。 照准后视点按回车完成设置,或按测量键检核后视四、坐标测量 测站设置完成后，照准待测目标点棱镜，按测量1开始测量 按上下翻页键或显示键查看测量结果 五、坐标放样 先进行测站设置（方法同三）。再进行坐标放样。按8号放样键，按2坐标放样。若放样坐标已存在仪器中，可按显示，从坐标列表中直接调取。 否则连续回车，进入放样点坐标输入界面。输入放样点坐标，按回车确认。 界面显示角度差，旋转仪器直至角度差dAZ为零，即为放样点方向 将棱镜放在该方向上，照准棱镜中心，按测量1键测量后，显示测量点与放样点差值，不断调整棱镜位置，使各差值为零，则棱镜处即为放样点位置。 六、后方交会 按7键建站，再按2（后方交会），按显示键调取第1个已知点坐标数据，或直接回车输入第1个已知点坐标。回车确认后瞄准第1个已知点棱镜，按测量1键显示测量成果，确认。同样方法再调用或输入第2个已知点坐标，回车确认后瞄准第2个已知目标，按测量1显示成果，确认。此时交会点被自动计算，按显示键可翻页查看计算结果。 当显示的残差值满足要求时，按记录键把该点设为测站点。最后确认。 [注意：交会点最多10个，可以测距或测角，但最少需三角度和两距离观测值，数量达到后会自动计算，交会角大小应适当（30－120）] 七、全站仪检验（若需校正，找老师反映） 1.管水准器检验 在平行于一对脚螺旋方向上整平仪器后，旋转照准部180度，若气泡偏移量超过1.5格，需校正。 2.圆水准器检验 上述检验若合格，则圆水准气泡应居中，如偏离中心很远，需校正。 3.望远镜分划板检验 微动时，某点在横丝或纵丝上的移动轨迹不变，则不需校正。 4.视准轴与横轴垂直检验（２Ｃ或视准差） 距离仪器约30米的处设置目标Ａ（竖直角±3度以内），精确整平仪器。方法：按菜单键，按7校准，选择2视准差检校，先盘左照准Ａ，确认，再盘右照准A，确认。按5显示误差，若视准差绝对值大于20″，重复上述步骤直到小于20″。5.竖盘指标零点自动补偿 整平仪器，使望远镜指向和仪器中心与任一脚螺旋X的连线方向相一致，旋紧水平制动。开机后旋紧垂直制动，慢慢转动脚螺旋X至10mm圆周距，显示的竖直角随着变化直到出现“ｂ”信息，表示超出竖盘补偿范围4′。反向旋转脚螺旋直到出现竖直角，在临界位置反复试验观其变化，变化正常表示竖盘补偿器工作正常。 6.竖盘指标差(ｉ角)和竖盘指标零点设置 整平仪器开机,将望远镜照准任一清晰目标Ａ。按菜单键，按7校准，选择1指标差检校，先盘左照准Ａ，确认，再盘右照准A，确认。按5显示误差，若指标差ｉ≥10″，则重复上述步骤，直到合格。 7.光学对中器检验 对中整平仪器，慢慢转动照准部，同时观察地面点中心（最好是在纸上划十字）与光学对中器中心的重合情况，若两者偏离较大，需要校正。 8.仪器加常数检验 选一平坦场地,在Ａ点安置整平仪器，用竖丝同一直线上仔细标定间隔约50ｍ的Ｂ点和Ｃ点，并安置反射棱镜,严格对中。设置温度与气压后，精确测出ＡＢ、ＡＣ的平距。再于Ｂ点安置仪器并准确
内容简介: 本指导书内容分为三个部分： 1、TOPCON GTS-300系列全站仪操作使用指南。 2、PENTAX PTS-V全站仪操作使用简介。 3、TOPCON GTS-312全站仪操作使用简介。 一、仪器外观和功能说明 1.仪器外观
图1：GTS-312全站仪外观及各部件名称2.面板上按键功能 ——进入坐标测量模式键。 ◢——进入距离测量模式键。 ANG——进入角度测量模式键。
MENU ——进入主菜单测量模式键。 ESC ——用于中断正在进行的操作，退回到上一级菜单。 POWER ——电源开关键 ? ? ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键 F1、F2、F3、F4——软功能键，分别对应显示屏上相应位置显示的命令。 3.显示屏上显示符号的含义 V ——竖盘读数 ；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；*——正在测距； N ——北坐标，相当于x ；E ——东坐标，相当于y ；Z ——天顶方向坐标，相当于高程H 。 二、角度测量模式 功能：按ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。 F1 OSET ：设置水平读数为000000 '''。 F2 HOLD ：锁定水平读数。 第1页 F3 HSET ：设置任意大小的水平读数。 F4 P1↓： 进入第2页。 F1 TILT ：设置倾斜改正开关。 第2页 F2 REP ： 复测法。 F3 V% ： 竖直角用百分数显示。 F4 P2↓： 进入第3页。 F1 H-BZ ：仪器每转动水平角90°时，是否要蜂鸣声。 F2 R/L ：右向水平读数HR/左向水平读数HL 切换，一般用HR 。 第3页 F3 CMPS ：天顶距V/竖直角CMPS 的切换，一般取V 。 F4 P3↓：进入第1页。 三、距离测量模式 功能：先按◢ 键进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM 、PPM 、距离单位等设置。 F1 MEAS ：进行测量。 F2 MODE ：设置测量模式，Fine/coarse/tragcking （精测/粗测/跟踪）。
1.水平角测量 （1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。 （2）设置A方向的水平度盘读数为0°00′00〃。 （3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。 2.距离测量 （1）设置棱镜常数 测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。 （2）设置大气改正值或气温、气压值 光在大气中的传播速度会随大气的温度和气压而变化，15℃和7 60mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。 （3）量仪器高、棱镜高并输入全站仪。 （4）距离测量 照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。 全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，测量时间约，最小显示单位1mm；跟踪模
式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约；粗测模式，测量时间约，最小显示单位1cm或1mm。在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。 应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。 全站仪3.坐标测量 （1）设定测站点的三维坐标。 （2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。 （3）设置棱镜常数。 （4）设置大气改正值或气温、气压值。 （5）量仪器高、棱镜高并输入全站仪。 （6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。 4.数据通讯 全站仪的数据通讯是指全站仪与电子计算机之间进行的双向数 据交换。全站仪与计算机之间的数据通讯的方式主要有两种，一种是利用全站仪配置的PCMCIA（personal computer memory card inter nation association，个人计算机存储卡国际协会，简称PC卡，也
(1)数据采集（测任意一个点的坐标） 作者：lecerque 以拓普康GTS100系列为例 开机POWER键→按MENU(菜单) →F1（数据采集）→F1测站设置→F1输入点号。如1.2.3.4等等→按ANG▼下翻键，当光标下移到“仪高”→按F1输入仪器高度（用5M小卷尺从仪器度盘中心的点往下拉到下对点的距离）如1.3M等，再F4“ENT”回车→之后当弹出“测站点点号：＿＿＿＿＿”的对话框时候，按F3“坐标”，进入输坐标NEZ对话框→依次输入之后F4回车→当弹回“点号.标识符.仪高”对话框时，按F3“记录”→此时有“是”“否”命令时，按F3“是”确认，从而完成设置测站的操作。 F2：后视→后视点.编码.镜高→F1输入→ANG▼下翻键至仪器高→F1输入→F4后视→F3NE/AZ输入后视坐标；此步骤如果内存中以前存有后视点坐标，直接“调用”就行了。→对准后视点，按F3测量，完成后视点设置，界面弹回→F1:测站设置；F2后视；F3前视/侧视→ F3：进入测量前视（也就是碎步点）的测量程序，输入点号，对准前视棱镜直接按F3测量就行；
输入坐标就选NE/AZ
(2)后房交会
(3)免棱镜，及激光，背光。 背光免棱镜激光 (4)放样（将图纸上的点放到实地上） 开机POWER键→按MENU(菜单) →F3放样，测站设置和后视点设置步骤同“数据采集”输入NEZ坐标→F4回车→当有“镜高”时，按CLR“清除”键，重新输入镜高→F4回车 当有“计算” HR= M HD= M 角度距离
F1 F2 按F1 HR: **°**′**″ dHR：**°**′**″ 距离 F1 此时转动仪器，把dHR：**°**′**″调到0°0′0″,表示放样的方向正确，再锁紧仪器水平制动。按F1“距离”，对准棱镜测距，再根据测出的距离的差值来指导棱镜员前/后移动，直到dHD这个值为“0”，表示放样的点正确。 备注；“HD”：放样点还差的距离=实际距离-计算的平距 “dHR”：准放样点应该转动的水平角=实际角度-计算的水平角 HR：样点水平角计算值 HD：器到放样点的水平距离的计算值 注：其实大部分全站仪数据采集和放样都和上面的步骤差不多，只是操作时候指令不一样罢了，但是方法原理都一样，所以此资料可供大部分用户查阅，参考 数据下载（此方法适用于国产苏，北光，南方和其他仪器，但不适用于徕卡，中纬以及拓普康高端仪器数据同步的下载方式） 连接好全站仪和电脑→打开传输软件和全站仪→进入全站仪里面设置（找到通讯设置或者叫通讯参数）→设置通讯协议以及波特率 一般苏光选Typetwo双向通讯，拓普康选择“无”； 波特率为9600， 字符效验为8位无效验 停止位1比特
全站仪使用方法及使用步骤 一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。 二、全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。通过键盘可以输入操作指令、数据和设置参数。以上各系统通过I/O接口接入总线与微处理机联系起来。 三、微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。 四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。不同型号的全站仪，其具体操作方法会有较大的差异。下面简要介绍全站仪的基本操作与使用方法。 （一）全站仪的操作与使用 1.全站仪的基本操作与使用方法 （1）测量前的准备工作 1）电池的安装（注意：测量前电池需充足电） ①把电池盒底部的导块插入装电池的导孔。 ②按电池盒的顶部直至听到“咔嚓”响声。 ③向下按解锁钮，取出电池。 2）仪器的安置。 ①在实验场地上选择一点，作为测站，另外两点作为观测点。 ②将全站仪安置于点，对中、整平。 ③在两点分别安置棱镜。 3）竖直度盘和水平度盘指标的设置。 ①竖直度盘指标设置。 松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。随即听见一声鸣响，并显示出竖直角。 ②水平度盘指标设置。 松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。随即一声鸣响，同时显示水平角。至此，竖直度盘和水平度盘指标已设置完毕。注意：每当打开仪器电源时，必须重新设置和的指标。 4）调焦与照准目标。 操作步骤与一般经纬仪相同，注意消除视差。 （2）角度测量 1）首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为
实用标准文档 内容简介: 本指导书内容分为三个部分： 1、TOPCON GTS-300系列全站仪操作使用指南。 2、PENTAX PTS-V全站仪操作使用简介。 3、TOPCON GTS-312全站仪操作使用简介。 一、仪器外观和功能说明 1.仪器外观
图1：GTS-312全站仪外观及各部件名称 2.面板上按键功能 ——进入坐标测量模式键。 ◢——进入距离测量模式键。 ANG ——进入角度测量模式键。 MENU ——进入主菜单测量模式键。 ESC ——用于中断正在进行的操作，退回到上一级菜单。 POWER ——电源开关键 ? ? ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键 F1、F2、F3、F4——软功能键，分别对应显示屏上相应位置显示的命令。 3.显示屏上显示符号的含义 V ——竖盘读数 ；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；*——正在测距； N ——北坐标，相当于x ；E ——东坐标，相当于y ；Z ——天顶方向坐标，相当于高程H 。 二、角度测量模式 功能：按ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。 F1 OSET ：设置水平读数为000000 '''。 F2 HOLD ：锁定水平读数。 第1页 F3 HSET ：设置任意大小的水平读数。 F4 P1↓： 进入第2页。 F1 TILT ：设置倾斜改正开关。 第2页 F2 REP ： 复测法。 F3 V% ： 竖直角用百分数显示。 F4 P2↓： 进入第3页。
全站仪的使用原理和操作方法内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。 重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。 难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。 教学方法：采取演示法教学。讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。 § 7.1 全站仪（total station）的功能介绍： 随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。 全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。与传统的方法相比，省去了大量的中间人工
操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本TOPCN （拓普康）公司生产的GTS 系列；索佳公司生产的SET 系列；宾得公司生产的PCS 系列；尼康公司生产的DMT 系列及瑞典捷创力公司生产的GDM 系列全站仪。我国南方测绘仪器公司90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 3、能实现数据流； 一、TOPCON 全站仪构造简介

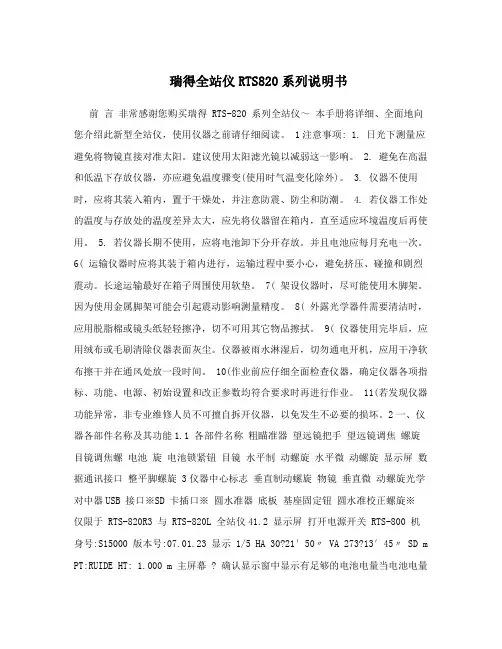

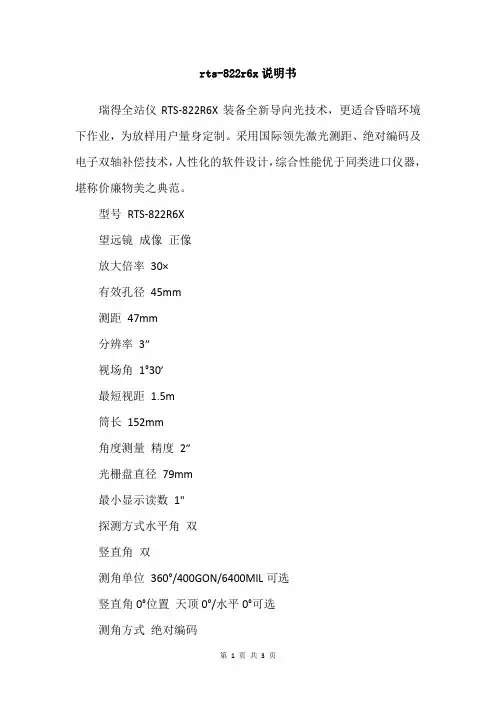

瑞得RTS-820系列全站仪说明书 1前前前前言言言言非常感谢您购买瑞得RTS-800系列全站仪 本手册将详细、全面地向您介绍此新型全站仪使用仪器之前请仔细阅读。2注意事项注意事项注意事项注意事项日光下测量应避免将物镜直接对准太阳。建议使用太阳滤光镜以减弱这一影响。2.2.2.2.避免在高温和低温下存放仪器亦应避免温度骤变使用时气温变化除外。3.3.3.3.仪器不使用时应将其装入箱内置于干燥处并注意防震、防尘和防潮。4.4.4.4.若仪器工作处的温度与存放处的温度差异太大应先将仪器留在箱内直至适应环境温度后再使用。5.5.5.5.若仪器长期不使用应将电池卸下分开存放。并且电池应每月充电一次。6666运输仪器时应将其装于箱内进行运输过程中要小心避免挤压、碰撞和剧烈震动。长途运输最好在箱子周围使用软垫。7777架设仪器时尽可能使用木脚架。因为使用金属脚架可能会引起震动影响测量精度。8888外露光学器件需要清洁时应用脱脂棉或镜头纸轻轻擦净切不可用其它物品擦拭。9999仪器使 用完毕后应用绒布或毛刷清除仪器表面灰尘。仪器被雨水淋湿后 切勿通电开机应用干净软布擦干并在通风处放一段时间。10101010作业前应仔细全面检查仪器确定仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。11111111若发现仪器功能异常非专业维修人员不可擅自拆开仪器以免发生不必要的损坏。3一、仪器各部件名称及其功能一、仪器各部件名称及其功能一、仪器各部件名称及其功能一、仪器各部件名称及其功能1.11.11.11.1各部件名称整平脚螺旋底板圆水准校正螺旋基座固定钮
