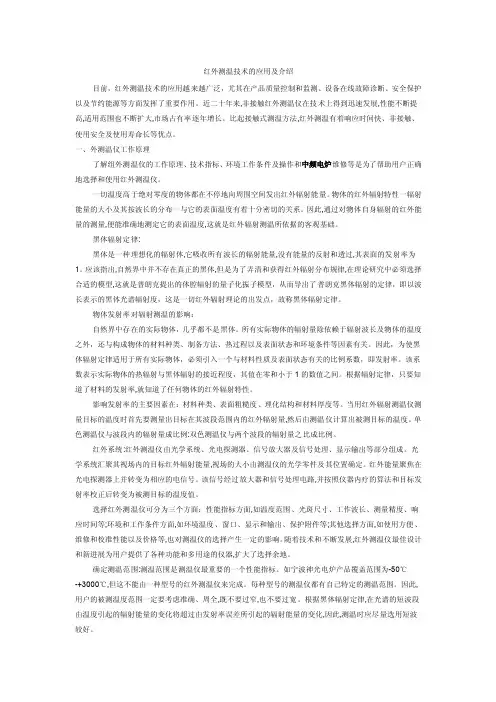

红外测温仪应用介绍
非接触式红外测温技术近十年来得到不断发展，除了传统的钢铁行业炼钢高温和化工行业有毒环境外，已在许多领域得到普遍应用，尤其值得一提的是2005年可怕的SARS病毒肆虐时的非典期。红外测温仪的适用范围不断扩大，在产品质量控制和监测、设备故障诊断以及节约能源等方面发挥着重要作用。红外测温仪已被证实是检测和诊断电子设备故障的有效工具。可节省大量开支，用红外测温仪，可连续诊断电子连接问题：通过查找在DC电池上输出滤波器连接处的热点，可以检测不间断电源(UPS)的功能状态；也可检验电池组件和功率配电盘接线端子、开关齿轮或保险丝连接，防止能源消耗。由于松的连接器会产生热，红外测温仪有助于识别回路中断器的绝缘故障或监视电子压缩机；日常扫描变压器的热点可探测开裂的绕组和接线端子。
1、为什么要使用红外测温仪？
红外测温仪在使用中具有便捷的特点：红外测温仪可快速提供温度测量，在用热偶接触式温度计测量一个渗漏连接点的时间内，用红外测温仪几乎可以读取所有连接点的温度。一般红外测温仪坚实轻巧，在工厂巡视和日常检验工作随时都可携带。
红外测温仪测量温度相对精确：红外测温仪精度一般在1℃以内，这种性能做预防性维护时特别重要，例如监视恶劣生产条件和将导致设备损坏停机的特别事件时。用红外测温仪，可快速探测操作温度的微小变化，在其萌芽之时就可将问题解决，减少因设备故障造成的开支和维修的范围。
红外测温仪在使用中比较安全：红外测温仪能够安全地读取难以接近的或不可到达的目标温度，可以在仪器允许的范围内读取目标温度。非接触温度测量还可在不安全的或接触测温较困难的区域进行，精确测量就象在手边测量一样容易。
2、红外测温仪在暖通和制冷行业的应用
在HVAC/R(供暖、通风、空调和制冷)行业中，红外测温仪已是安装与维护人员最得力的助手，在HVAC安装与维护中，他们使用红外测温仪主要测量以下项目：
1、测量制热/冷冻水管道隔热层温度；
2、测试隔热回水管；
3、测试熔断器和母线接头；
4、测试电气接头；
5、测试轴承；
6、检查液体循环加热或冷却应用；
7、测试水加热器的隔热；
8、测量栏栅、出风口或散流器的排放温度；
9、检查固定式节流器或配备毛细管的蒸发器上的过热情况；检查配备膨胀阀的蒸发器的空气：空气系统中的过冷情况。
3、红外测温仪在设备故障诊断时的应用和注意事项
设备故障红外诊断最核心的问题，要求准确地获得被测设备的温度分布或故障相关点温度值与温升值。这个温度信息不仅是判断设备有无故障的依据，也是判断故障属性、位置、严重程度的客观依据。因此，对被测设备故障相关部位温度的计算与合理修正，是提高检测设备表面温度准确性的关键环节。但是在现场进行设备红外检测时，由于检测条件和环境的影响变化，可能导致同一设备因检测条件不同，而得到不同的结果。因此，为了提高红外检测的准确度，必须对现场检测过程中或对检测结果的分析处理中，采取相应的对策与措施或选择良好的检测条件，或对检测现场结果进行合理的修正。一般我们需要根据以下条件和影响来具体应用红外测温仪：
电气设备运行状态的影响：电气设备故障一般是电流效应引起的发热故障(导电回路故障--发热功率与负荷电流值的平方成正比)，和电压效应引起的发热故障(绝缘介质故障--发热功率与运行电压的平方成正比)。因此，设备的工作电压和负荷电流的大小，将直接影响到红外检测与故障诊断的效果。泄漏电流的增大，能造成高压设备部分电压不均匀。如果没有加载运行或者负荷很低，则会使设备故障发热不明显，即使存在较严重的故障，也不可能因特征性热异常的形式暴露出来。只有当设备在额定电压下运行，而且负荷越大时，发热及温升才越严重，故障点的特征性热异常也暴露得越明显。这样一来，在进行红外检测时，为了能够取得可靠的检测效果，应尽量保证设备在额定电压和满负荷下运行，即使不能做到连续满负荷运行，也应编制一个运行方案，以便在检测前和检测过程中，能让设备满负荷运行一段时间，使设备故障部位有足够的发热时间，并保证其表面达到稳定温升。电气设备故障红外诊断时，故障判断标准往往是以设备在额定电流时的温升为依据，因此当检测时实际运行电流小于额定电流时，应该是现场实际测量的设备故障点温升换算为额定电流的温升。
设备表面发射率的影响：任何红外测量仪都是通过测量电气设备表面红外辐射功率，来获得设备温度信息的。并且在红外诊断仪器接收来自目标红外辐射功率相同的情况下，因目标的表面发射率不同，将会得到不同的检测结果。也就是说，相同辐射功率，发射率越低，就会显示越高的温度。因物体表面发射率主要决定于材料性质和表面状态(如表面氧化情况、涂层材料、粗糙度及污秽状态等)。因此为了应用红外测量仪器准确地测量电气设备温度，必须要知道受检目标的发射率值，并将该值作为计算温度的重要参数输入计算机或者调整红外测量仪的ε修正值，以便对所测量的温度输出值进行发射率修正。消除发射率对检测结果影响的两种对策：当使用红外测温仪进行测量时，要对发射进行修正，查出被测设备部件表面的发射率值进行发射率修正，从而获得可靠的测温结果，提高检测的可靠性；对于红外检测的故障频发设备部件，为使检测结果具有良好的可比性，可以运用敷涂适当漆料的方法来增大和稳定其发射率值，以便获得被测设备表面的真实温度。
大气衰减的影响：被测电气设备表面红外辐射能量，经大气传输到红外检测仪器，这就会受到大气组合中的水蒸汽、二氧化碳、一氧化碳等气体分子吸收衰减和空气中悬浮微粒散射衰减的影响。设备辐射能量传输的衰减随着检测仪器到被测设备间的距离，会降低被测设备辐射的透过率，所以其衰减是随距离的增大而增加。降低被检设备故障部位与正常部位的辐射对比度，也会因为红外仪器接收到的目标能量减少，使得仪器显示出来的温度低于被测故障点的实际温度值，从而造成漏检或误诊断，尤其对于检测温升较低的设备故障时。检测距离增大，大气组合的影响将会越来越大。这样一来要获得目标温度的准确性，测量时需要尽量选择环境大气比较干燥、洁净的时节进行检测；在不影响安全的条件下尽可能缩短检测距离，同时需要对温度测量结果进行合理的距离修正，以便测得实际的温度值。
气象条件的影响：不良的气象环境(雨、雪、雾及大风力等)，会对设备温度检测带来不利的影响，往往会给出虚假的故障现象。为了减少气象条件的影响，尽量在无雨、无雾、无风和环境温度较稳定的夜晚进行检测。
环境及背景辐射的影响：在进行户外电力设备红外检测时，检测仪器接收的红外辐射除了包括被检设备相应部位自身发射的辐射以外，还会包括设备其它部位和背景的反射，以及直接射入太阳辐射。这些辐射都将对设备待测部位的温度造成干扰，对故障检测带来误差。为了减少环境与背景辐射的影响，对户外电气设备现场红外检测时，尽可能选择在阴天或者在日落傍晚无光照时间进行。这样可以防止直接入射、反射和散射的太阳辐射影响；对户内设备可以采用关掉照明灯，以及避开其它辐射的影响。对于高反射的设备表面，应该采取适当措施来减少对太阳辐射及周围高温物体辐射的影响，或者改变检测角度，找到能避开反射的最佳角度进行检测。为了减少太阳辐射及周围高温背景的辐射影响，在检测时采取适当的遮挡措施，或者在红外测量仪器上加装适当的红外滤光片，以便滤除太阳及其它背景辐射。选择参数适宜的仪器和检测距离进行检测，使被测设备部位在仪器视场范围内，从而减少背景辐射的干扰。
红外线测温仪原理及应用 摘要：测量温度的方法有很多种，温度计大致可以分为接触式测温仪表和非接触式测温仪表两类。其中接触式的有我们熟悉的液体式温度计，热电偶式温度计和 热电阻式温度计等等。 关键词：红外线测温辐射光纤 众所周知，温度是供热，供燃气，通风及空调系统中最重要的参数之一。尤其在热工测量过程中，温度的精准程度往往是决定实验成败的关键。因此，一个精确度高的测温仪器在工程中是必不可少的。因此本文就温度测量工具中的红外线测温仪的原理及应用进行一些介绍。 一，红外测温的理论原理 在自然界中，当物体的温度高于绝对零度时，由于它内部热运动的存在，就会不断的向四周辐射电磁波，其中就包含了波段位于0.75μm~100μm的红外线。他最大的特点是在给定的温度和波长下，物体发射的辐射能有一个最大值，这种物质称为黑体，并设定他的反射系数为1，其他的物质反射系数小于1，称为灰体，由于黑体的光谱辐射功率P(λＴ)与绝对温度T之间满足普朗克定。说明在绝对温度T下，波长λ处单位面积上黑体的辐射功率为P(λＴ)。根据这个关系可以得到图1的关系曲线，从图中可以看出： （1)随着温度的升高，物体的辐射能量越强。这是红外辐射理论的出发点，也是单波段红外测温仪的设计依据。 （2)随着温度升高，辐射峰值向短波方向移动（向左)，并且满足维恩位移定理，峰值处的波长与绝对温度T成反比，虚线为处峰值连线。这个公式告诉我们为什么高温测温仪多工作在短波处，低温测温仪多工作在长波处。 （3)辐射能量随温度的变化率，短波处比长波处大，即短波处工作的测温仪相对信噪比高（灵敏度高），抗干扰性强，测温仪应尽量选择工作在峰值波长处，特别是低温小目标的情况下，这一点显得尤为重要。 二，红外线测温仪的原理
红外测温仪应用领域 任何一个无法接触到的区域如果需要温度测量的话，红外测温仪可以测量表面温度可以实现非接触式测量，红外测温仪可测量的温度范围也比较大。红外测温技术已发展到可对有热变化表面进行扫描测温，确定其温度分布图像，迅速检测出隐藏的温差。由于红外测量的本质决定了红外更多的被应用于工业领域。红外温度计被普遍的用在钢铁，玻璃和塑料工业。他们也被广泛的应用于预防设施中。 一、在钢铁工业 钢铁工业使用温度计是因为产品都是处于运动状态，温度都非常高。普通的钢铁工业应用是温度是一个持续的状态熔化的钢铁开始转变成块。用同一的温度重新加热钢铁是防止它变形的关键，红外温度计被用来测量回热器的内部温度。在高温旋转轧碾机中，红外温度计被用来确认产品的温度是在旋转限度内。在冷却轧碾机，红外温度计在钢铁冷却的过程中来监控钢铁的温度。 二、红外测温仪在玻璃工业 在玻璃工业中，要被加热到很高的温度。红外温度计用来监测熔炉中的温度。手持式的传感器通过测量外部来探测高温点。测量溶化玻璃的温度来决定适当的熔炉口的温度。在扁平的玻璃品中，传感器在每个加工阶段都要检测温度。错误的温度或过快的温度变化会造成不平的膨胀或收缩。对于瓶子和容器产品来说，熔化的玻璃会流向保持在同一温度的前炉。红外温度计被用来探测前炉的玻璃的温度。所以它在出口的地方应该是适当的状态。在玻璃纤维制品，红外传感器被用来在加工炉中探测前炉的玻璃的温度。红外传感器在玻璃工业中另外一个用途是用于挡风玻璃制品工艺中。 三、在塑料工业 在塑料工业中，红外温度计被用来避免产品被玷污，测量动态物体和测量高温塑料。在吹制的薄膜喷出的过程中，温度测量来调整适应加热和冷却可以帮助保持塑料的张力的完整和它的厚度。在抛制的薄膜喷出的过程中，传感器帮助控制温度来保证产品的厚度和同一。在薄片压出时，传感器可以让操作员来调整熄灭的加热器和冷卷来保证产品的质量。 四、化学工业 在石化行业中，炼厂在常规的预防维护程序中采用温度显示系统。这些程序
红外测温仪 技 术 案
北京市科海工业自动化仪器有限公司 2018年01月19日 一．概述 1、设备名称和型号： 1）设备名称：红外测温仪 2）设备型号：WFD-600-GZ 2、测温仪表简介： WFD-600-GZ系列红外测温仪是一种智能化、高精度、非接触式数字显示测温仪表，具有测温速度快、使用寿命长等优点。它利用被测物体的红外辐射能量精确测量物体的温度，测量距离与被测目标的大小成正比。仪表显示读数直观，可配置各种接口、性能稳定、操作简单，安装与调整便。 WFD-600-GZ型红外测温仪,是可根据用户需要定做不同温度段的测温仪，测温仪具有较高的灵敏度，测斑适中。同时根据现场需求，设备配有冷却装置，能够快捷、安全、稳定的测量被测物温度。 二．技术指标 1、供电电压：交流220V供电，50Hz，20W或24V/DC 2、测温围：900～2000℃ 3、输出信号：4-20mA和RS485标准信号 4、测量精度：±1％满量程 5、重复精度：±0.2％满量程 6、响应时间：＜1秒（根据现场条件可调整） 7、距离系数：L/D=100 8、显示式：4位LED发光数码管显示平均值、峰值、实时值（选其中一种） 9、温度分辨率：1℃
10、工作波长：0.7～1.1μm或1.1～1.7μm 11、辐射系数：0.1～1.0连续可调 12、气源压力：0.2～0.6MPa 13、气源流量：4～6m3/h 14、使用环境：见表一 15、重 三．技术特点 1、具有光学瞄准系统，采用固定焦距加分划板瞄准，可以便找到被测目标 确保测量位置准确。 2、红外测温仪探头自身耐环境温度达90℃，这就大大延长了使用寿命。 3、显示式具有实时值、平均值、峰值和自动环境温度补偿。 4、电路采用8位单片机作中央处理器并采用CMOS电路，使整机工作电流 小，工作稳定可靠。 5、输出接口：4-20mA(对应围可设定)连接到PLC或RS485信号连接大屏 幕显示器。 6、红外测温系统结构简单，由红外探头、信号处理器、信号电缆组成。 7、设计成分体结构，避开高温区，维修调试便。 8、测温探头带有气源冷却装置，减少物镜灰尘，保证测量精度。 9、红外测温探头工作在短波段，对窗口污染有较好的适应性，窗口透过率 降低36%，测温示值仅降低4%。
引用红外线测温仪的使用方法 lao wu tong 的红外线测温仪的使用方法 红外线测温仪的理论原理和应用 摘要：测量温度的方法有很多种，温度计大致可以分为接触式测温仪表和非接触式测温仪表两类。其中接触式的有我们熟悉的液体式温度计，热电偶式温度计和热电阻式温度计等等。 关键词：红外线测温辐射光纤 众所周知，温度是供热，供燃气，通风及空调系统中最重要的参数之一。尤其在热工测量过程中，温度的精准程度往往是决定实验成败的关键。因此，一个精确度高的测温仪器在工程中是必不可少的。因此本文就温度测量工具中的红外线测温仪的原理及应用进行一些 介绍。 一，红外测温的理论原理 在自然界中，当物体的温度高于绝对零度时，由于它内部热运动的存在，就会不断的向四周辐射电磁波，其中就包含了波段位于 0.75μm~100μm的红外线。他最大的特点是在给定的温度和波长下，物体发射的辐射能有一个最大值，这种物质称为黑体，并设定他的反射系数为1，其他的物质反射系数小于1，称为灰体，由于黑体的光
谱辐射功率P(λＴ)与绝对温度T之间满足普朗克定。说明在绝对温 度T下，波长λ处单位面积上黑体的辐射功率为P(λＴ)。根据这个 关系可以得到图1的关系曲线，从图中可以看出： （1)随着温度的升高，物体的辐射能量越强。这是红外辐射理论的出发点，也是单波段红外测温仪的设计依据。 （2)随着温度升高，辐射峰值向短波方向移动（向左)，并且满足维恩位移定理，峰值处的波长与绝对温度T成反比，虚线为处峰值连线。这个公式告诉我们为什么高温测温仪多工作在短波处，低温测温仪多工作在长波处。 （3)辐射能量随温度的变化率，短波处比长波处大，即短波处工作的测温仪相对信噪比高（灵敏度高），抗干扰性强，测温仪应尽量选择工作在峰值波长处，特别是低温小目标的情况下，这一点显得尤为重要。 二，红外线测温仪的原理 红外测温仪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。被测物体和反馈源的辐射线经调制器调制后输入到红外检测器。两信号的差值经反放大器放大并控制反馈源的温度，使反馈源的光谱辐射亮度和物体的光谱辐射亮度一样。显示器指出被测物体的亮度温度 三，红外线测温仪的性能指标及作用
非接触式红外测温仪设计 摘要 温度测量技术应用十分广泛，而且在现代设备故障检测领域中也是一项非常重要的技术。但在某些应用领域中，要求测量温度用的传感器不能与被测物体相接触，这就需要一种非接触的测温方式来满足上述测温需求。本论文正是应上述实际需求而设计的红外测温仪。 红外测温仪是以黑体辐射定律作为理论基础，是光学理论和微电子学综合发展的产物。与传统的测温方式相比，具有响应时间短、非接触、不干扰被测温场、使用寿命长、操作方便等一系列优点。 本文介绍了红外测温仪测温的基本原理和实现方法，提出了以STC89C51单片机为其核心控制部件的红外测温系统。详细介绍了该系统的构成和实现方式，给出了硬件原理图和软件的设计流程图。该系统主要由光学系统、光电探测器、显示输出等部分组成。光学系统汇集其视场内目标的红外辐射能量，红外能量聚焦在光电探测仪上并转变为相应的电信号。STC89C51单片机负责控制启动温度测量、接收测量数据、并按照单片机中的温度值计算算法计算出目标的温度值再通过LED把结果显示出来。 关键词: STC89C51单片机，红外测温，LED显示
THE DESIGN OF NON－CONTECT INFRARED THERMOMETER ABSTRACT The technology of temperature measurement is used widespread, and it also important in the modern equipment failure examination field. But in some application domains, we needn’t the sensor contact with the measured object which used in temperature measurement, this needs a kind of non-contact temperature measurement to satisfies the demand and the design of this infrared thermometer is also based on the demand. Infrared thermomter, it uses the blackbody radiation laws as the theories foundation, it is the outcome that the optical theories and micro-electronics learn a comprehensive development. Compared to the way of traditional temperature measurement, it has a series of merits, such as short in response time, non-contact, noninterference to temperature field, long useful time and convenient operation, etc. The paper introduces the basic principle of infrared thermometer and the method of realization, puts forward infrared trermometer system with the STC89C51 MCU as the CPU. The paper introduces the composing and the method of that system in detail, and gives the hardware principle diagram and the design flow chart of the software. The system formed by the optical system, photoelectron detector,display and output partially. The optical system collects the infrared radiation energy of the object in its field of view, the infrared energy focusing on the instrument and transforms to the corresponding electrical signal. The STC89C51 MCU is used to start the temperature survey, data receive, count the value of the object temperature based on the arithmetic with in MCU and the result is displayed on LED.
红外测温仪使用指南 红外测温仪是一种非接触式测温仪器，通过吸收被测物体发出的红外辐射来测量其温度。可1秒快速测温，达到快速筛查体温异常的目的，并防止交叉传染。 [种类] ●红外人体表面温度快速筛检仪 (红外筛检仪) 多点测温图像识别追踪，适用于机场口岸、地铁、车站、码头、医院等人流密集的场合，用于体温异常人员的快速筛查。 ●红外体表温度计(红外额温计) 适用于企事业单位、住宅、社区等人流较少的场合，适合移动巡检，目前大量应用于防疫控制中。 ●红外耳温计 通过耳腔和鼓膜测量体温，适用于家庭、个人及严格消毒的医院非发热普通门诊。 [准确性] 红外耳温计＞红外额温计＞红外筛检仪 [使用须知] ●红外筛检仪 1、通电预热，与环境达到热平衡后再使用； 2、避免强电磁干扰，无较大的气流，环境条件应保持恒定，温度不应有较大变化； 3、当被测者来自与测量环境温度差异较大时，建议等候(5～10)分钟，两者达到热平衡后再测量为佳； 4、保持设备的探测镜头干净整洁，避免触碰损伤镜头，影响测量准确性。 ●红外额温计 1、使用前确认“体温”测量模式； 2、保持额温计在(16～35)℃之间工作，使用时应避免阳光直晒和环境热辐射,额温计、被测者和环境温度保持热平衡为佳； 3、额温计应垂直于额头中心、眉心上方，其距离按说明书规定的要求一般为3～5cm，如未说明的按照3cm距离测量，不能紧贴被测者额头； 4、被测者前额应无水迹、汗渍、无化妆品，无帽子、毛发等遮挡物； 5、严格按照使用说明书进行操作。
●红外耳温计 1、测量前保持耳道清洁，清理耳垢等污物； 2、测量时对准耳道和鼓膜中心位置，不偏不移； 3、耳温计须配备一次性卫生耳套使用，避免多人使用交叉感染； 4、严格按照仪器使用说明书进行操作。 [遇到红外额温计数值不准怎么办？] 1、确认是否选择“体温”模式； 2、防止额温计长时间暴露在低温环境，一般不超过3分钟，要采取适当保温措施； 3、测量多次取平均值，一般两次测量数据之差不超过0.3℃； 4、人员长时间在寒冷环境下会导致额温偏低，可转移至温暖环境中复测； 5、如出现较大误差或异常情情况时，可用玻璃体温计或电子体温计核查进行数据修正。 ●简易修正方法： 第一步：在相同环境条件下，同时用玻璃体温计(或电子体温计)和红外额温计测量多名健康人员的体温，可测量多次，分别记录玻璃体温计(或电子体温计)和红外额温计测量平均值，两者的差距为修正值； 第二部：使用红外额温计测量时，测量值加上修正值即为人员体温。 [温馨提示] 1、红外测温仪可用于初筛，一旦发现体温异常，应使用经玻璃体温计或医用电子体温计进行二次确认，作为诊断最终依据。 2、如发现红外测温仪数据误差大、示值重复性差、性能不稳定的，则建议停止使用，送计量技术机构校准，并结合校准数据使用，以减少测量误差。 3、测量前20～30分钟要避免剧烈运动、进食、喝酒、喝冷水或热水、冷敷或热敷。测量时须严格按照仪器使用说明执行。
红外测温仪技术规范
目录 1. 范围 (3) 2. 引用标准 (3) 3．基本要求 (3) 4. 功能要求 (4) 5. 技术参数 (4) 6. 其它要求 (5) 7. 验收与培训 (6) 8. 售后服务 (6) 9．供货范围 (7)
1. 范围 1.1 本技术条件适用于桂林供电局红外测温仪的订货及验收的技术要求。 1.2 需求方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。 1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。 1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.5 供方须执行现行国家标准和行业标准。 1.6 本设备技术规范书未尽事宜，由需供双方协商确定。 1.7 供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过30台以上或高于本招标书技术规范的设备，并在相同或更恶劣的使用条件下持续使用三年以上的成功经验。提供的产品应有省部级鉴定文件或等同有效的证明文件。 2. 引用标准 GB 2900电工名词术语 EN 61000-6-2: 2005通用抗扰度标准（第2部分）：工业环境 IEC 60-2：1994高电压试验技术 GB/T 16927-1997高电压试验技术 EN 50082-2: 1992散射标准（居民、商业、轻工业环境） IEC 1000电磁兼容性 GB 4793-1984电子测量仪器安全要求 GB/T 2423.8-1995电工电子产品基本环境试验规程 3．基本要求 3.1 仪器的铭牌应标明制造厂家、型号、仪器名称、出厂编号等。 3.2 所有仪器应具备详细的中文说明书。 3.3 仪器必须保证测试准确度，仪器的工作电源必须保证测试过程的安全可靠。
红外测温仪及二次表现场使用 说明书
双波长红外测温仪 为了解决温度的测量问题，温度的自由选择问题，以及长期稳定的校准需要等，威廉姆森设计了双波长高温计，这使得威廉姆森温度的测量上远远超过了业界的其它测温产品，显示出威廉姆森显著的优势 传感器概述： 相对与单波长温度传感器，双波长红外测温仪的主要优点在于： ●对于难测量的物体（如灰色金属表面），红外测温仪采用自动 补偿的方法从而增加准确度。 ●目标大小小于传感器目标直径，如电线，或移动的目标等，它 也可以准确无误的测量。 ●目标在部分受到阻挡镜头模糊时，或干预媒体，如烟雾，灰尘， 和/或水喷雾，双波长红外测温仪仍然可以准确和可靠的测量
williamson 有两种类型的高温计的设计。双波长及双色彩设计。这两种温度测量技术是基于相同的物理原理主要涉及测量红外能量 在两个相邻的波长之间计算的比例通过这两项测量，确定温度。两者的设计不同点在于：双色彩设计采用了两个层次的红外探测器被称为“夹心探测器” ，而双波长技术采用“单一探测器”的设计（见图） 。 基于其独特的技术测量红外能量，双波长红外测温仪设计提供了一些优势。 一， 在恶劣的环境下更高的稀释信号因子。提高了传感器的控制能力，使它可以穿过脏的窗口或水喷淋，喷雾油，烟，和尘埃等。从而也提高了测量精度这使得它对被测物体表面的氧化物，熔融金属，有光泽的金属（低辐射）等都不会受到影响 ，包括应用目标大小小于传感器目标直径，如电线，或移动的目标等，它也可以准确无误的测量。 双波长 双色彩
二、可根据需要定制温度范围，测量目标的温度可以低至300 C 以 下 三、长期稳定的校准过程监测与控制等方面的应用，使得测量结果准 确无误。 红外测温仪现场连接方式按现场接线图连接 工作正常时LCD上应显示LO TEMP 红外测温仪工作基本原理
红外扫描测温仪的测温原理是将物体发射的红外线具有的辐射能转变成电信号，红外线辐射能的大小与物体本身的温度相对应，根据转变成电信号大小，可以确定物体的温度。下面由安徽锐光电子科技有限公司为您介绍下红外扫描测温仪的应用范围，希望能给您带来帮助。 红外扫描测温仪作为一种测量电器设备，可以非接触式的从安全的距离测量一个物体的表面温度，使其成为电器设备维修操作中不可缺少的工具。 红外扫描测温仪可以有效防止设备故障和计划外的断电事故的发生，其在电设备方面的应用表现为： 1.连接器-电连接部位会逐渐放松连接器，由于反复的加热(膨胀)和冷却(收缩)产生热量、或者表面脏物、炭沉积和腐蚀。非接触测温
仪可以迅速确定表明有严重问题的温升。 2.电动机-为了保持电动机的寿命期，检查供电连接线和电路断路器(或者保险丝)温度是否一致。 3.电动机轴承-检查发热点，在出现的问题导致设备故障之前定期维修或者更换。 4.电动机线圈绝缘层-通过测量电动机线圈绝缘层的温度，延长它的寿命。 5.各相之间的测量-检查感应电动机、大型计算机和其它设备的电线和连接器各相之间的温度是否相同。 6.变压器-空冷器件的绕组可直接用红外测温仪测量以查验过高的温度，任何热点都表明变压器绕组的损坏。 7.不间断电源-确定UPS输出滤波器上连接线的发热点。一个温度低的点表明可能直流滤波线路是开路。 8.备用电池-检查低压电池以确保连接正确。与电池接头接触不良可能会加热到足以烧毁电池芯棒。 9.镇流器-在镇流器开始冒烟之前检查出它的过热。 10.公用设施-确定出连接器、电线接头、变压器和其他设备的热点。某些型号的光学仪器范围在60:1甚至更大，使几乎所有的测量目标都在测量范围内。
红外光电传感器测温仪 1红外测温传感器结构 红外测温仪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。光学系统汇聚其视场内的目标红外辐射能量，视场的大小由测温仪的光学零件及其位置确定。红外能量聚焦在光电探测器上并转变为相应的电信号。该信号经过放大器和信号处理电路，并按照仪器内的算法和目标发射率校正后转变为被测目标的温度值。 2红外测温传感器工作原理 在自然界中，一切温度高于绝对零度的物体都在不停地向周围空间发出红外辐射量。根
据基尔霍夫定律、普朗克定律、维恩公式这三大辐射定律，物体的红外辐射能量的大小及其按波长的分布与其表面温度有着十分密切的关系。因此，通过对物体自身辐射的红外能量的测量，便能准确地测定它的表面温度，这就是红外辐射测温所依据的客观基础。 三大辐射定律均是以“黑体”作为研究对象分析得出的。但是，自然界中存在的实际物体都不是黑体，所有实际物体的辐射量除依赖于辐射波长及物体的温度之外，还与构成物体的材料种类、制备方法以及表面状态和环境条件等因素有关。因此，为了使黑体辐射定律适用于所有实际物体，必须引入一个与材料性质及表面状态有关的比例系数，即发射率。该系数表示实际物体的热辐射与黑体辐射的接近程度，其值在0-1之间。根据辐射定律，只要知道了材料的发射率，就知道了任何物体的红外辐射特性。物体表面发射率主要决定于材料性质和表面状态（ 如表面氧化情况，涂层材料，粗糙程度及污秽状态等）。 当物体的温度高于绝对零度时，由于它内部热运动的存在，就会不断的向四周辐射电磁波，其中的红外线在给定的温度和波长下，物体发射的辐射能有一个最大值，这种物质成为黑体，其他的波段的最大值成为灰体。事实上，自然界中并不存在黑体，只是为了获得红外线的分布规律才提出的，从而导出了普朗克黑体辐射定律。 普朗克黑体辐射定律是用于描述在任意温度下从一个黑体中发射的电磁辐射的辐射率与电磁辐射的频率的关系公式。通过对物体自身辐射的红外能量的测量，便能准确地测定它的表面温度，这就是红外辐射测温所依据的客观基础用公式可表达为： E=δε（T-To ） E 是辐射出射度．单位是W ／m3； δ是斯蒂芬一波尔兹曼常数，5．67x10-8W ／（m2·K4）； ε是物体的辐射率： T 是物体的温度（K ）； To 是物体周围的环境温度（K ）。 红外测温仪电路比较复杂, 包括前置放大, 选频放大, 温度补偿, 线性化, 发射率ε （比辐射率 ）调节等。目前已有一种带单片机的智能红外测温仪, 利用单片机与软件的功能, 大大简化了硬件电路, 提高了仪表的稳定性、可靠性和准确性。 红外测温仪的光学系统可以是透射式, 也可以是反射式。 反射式光学系统多采用凹面玻璃反射镜, 并在镜的表面镀金、 铝、镍或铬等对红外辐射反射率很高的金属材料。 3红外测温理论基础 3.1红外辐射（红外线、红外光） 红外线是电磁波谱中，波长0.76μm -1000μm 范围的电磁辐射，位于红外光与无线电波之间。与可见光的反射、折射、干涉、衍射和偏振等特性相同。同时具有粒子性。对人的眼睛不敏感，要用对红外敏感的探测器才能接收到。红外辐射的本质是热辐射，热辐射包括紫外光、可见光辐射，但是在0.76μm -40μm 红外辐射热效应最大。 自然界中一切温度高于绝对零度的有生命和无生命的物体，时时刻刻都在不停地辐射红外线。辐射的量主要由物体的温度和材料本身的性质决定；特别热辐射的强度及光谱成份取决于辐射体的温度。 3.2黑体辐射规律 黑体红外辐射的基本规律揭示的是黑体发射的红外热辐射随温度及波长的定量关系。黑体一种理想物体，它们在相同的温度下都发出同样的电磁波谱，而与黑体的具体成分和形状特性无关。斯特藩和玻耳兹曼通过实验和计算得出黑体辐射定律： 4 0)(T T M σ=
红外测温仪应用领域及说明 当遇到危险的、无法接触的、无法到达的各种环境和场合时，红外测温仪将被作为首选。任何一个无法接触到的区域如果需要温度测量的话，红外测温仪可以测量表面温度可以实现非接触式测量，红外测温仪可测量的温度范围也比较大。红外测温技术已发展到可对有热变化表面进行扫描测温，确定其温度分布图像，迅速检测出隐藏的温差。由于红外测量的本质决定了红外仪器更多的被应用于工业领域。红外温度计被普遍的用在钢铁，玻璃和塑料工业。他们也被广泛的应用于预防设施中。一、红外测温仪在钢铁工业钢铁工业使用温度计是因为产品都是处于运动状态，温度都非常高。普通的钢铁工业应用是温度是一个持续的状态熔化的钢铁开始转变成块。用同一的温度重新加热钢铁是防止它变形的关键，红外温度计被用来测量回热器的内部温度。在高温旋转轧碾机中，红外温度计被用来确认产品的温度是在旋转限度内。在冷却轧碾机，红外温度计在钢铁冷却的过程中来监控钢铁的温度。二、红外测温仪在玻璃工业在玻璃工业中，要被加热到很高的温度。红外温度计用来监测熔炉中的温度。手持式的传感器通过测量外部来探测高温点。测量溶化玻璃的温度来决定适当的熔炉口的温度。在扁平的玻璃品中，传感器在每个加工阶段都要检测温度。错误的温度或过快的温度变化会造成不平的膨胀或收缩。对于瓶子和容器产品来说，熔化的玻璃会流向保持在同一温度的前炉。红外温度计被用来探测前炉的玻璃的温度。所以它在出口的地方应该是适当的状态。在玻璃纤维制品，红外传感器被用来在加工炉中探测前炉的玻璃的温度。红外传感器在玻璃工业中另外一个用途是用于挡风玻璃制品工艺中。三、红外测温仪在塑料工业在塑料工业中，红外温度计被用来避免产品被玷污，测量动态物体和测量高温塑料。在吹制的薄膜喷出的过程中，温度测量来调整适应加热和冷却
有限公司企业标准 Q/HSC021-2019 88系列红外测温仪 （工作用辐射温度计） Infrared Thermometer 2019-01-30发布2019-02-28实施 发布
目录 前言········································ III 1 范围 (1) 2 规范性引用文件 (1) 3 术语及含义 (1) 4分类及命名 (1) 5 要求 (2) 6 试验方法 (3) 7 检验规则 (5) 8 标志、标签、使用说明书 (6) 9 包装、贮存、运输 (6)
前言 本标准代替了Q/HSC008-2013《88系列红外测温仪》。 本标准与Q/HSC008-2013《88系列红外测温仪》的主要技术性差异如下：---------修改了规范性引用文件； ---------修改了基本要求及性能要求； 本标准由提出并归口。 本标准起草单位： 本标准主要起草人 本标准所代替标准的历次版本发布情况为： --------- Q/HSC008-2003。 --------- Q/HSC008-2010。 --------- Q/HSC008-2013。
88系列红外测温仪（工作用辐射温度计） 1 范围 本标准规定了具有红外测温功能的仪表，常用专业术语及含义、产品分类与命名、技术要求、试验方法和检验规则，以及仪器的标志、标签、包装、运输、贮存等一些基本要求。 本标准适用于公司生产的红外测温仪（工作用辐射温度计）。 本标准不适用于医用临床温度测量仪器及设备。 2 规范性引用文件 下列文件中的条款通过的本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 191-2008 包装储运图示标志 GB/T 2423.1-2008 电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T 2423.2-2008 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T 2423.3-2016 环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T 2423.8-1995 电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落 GB/T 2423.10-2008 电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦）GB/T 6587-2012 电子测量仪器通用规范 GB/T 9969-2008 工业产品使用说明书总则 JJG 856-2015 工作用辐射温度计检定规程 3术语及含义 下列术语及定义适用于本标准： 3.1黑体 blackbody 在给定温度下，发射和吸收全部有效热辐射的理想的热辐射体(发射率为1) 3.2发射率 ,ε emissivity, ε 在给定温度下，一个物体的辐射亮度与处于相同温度下黑体的相应辐射亮度之比。 3.3[空腔]黑体辐射源blackbody radiation source 用于检定或标准辐射温度计、具有稳定控制的温度和明确的发射率，且热辐射特性接近于黑体的凹形装置。 3.4【平】面辐射源 plate radiation source 用于检定或校准辐射温度计、具有稳定控制的温度和明确的发射率的平表面。 3.5 测量距离 measuring distance 辐射温度计与目标之间的距离（或距离范围）。 3.6距离系数distance ratio 目标聚焦状态下，测量距离与视场直径之比。 4分类与命名 4．1分类 按分辨力分为0.1℃；
红外测温仪操作使用法 1．操作测温仪 测温仪会在按下扳机或按下黄色键时打开。若连续8秒钟没有检测到活动，测温仪会自动关闭。测量温度时，将测温仪瞄准目标，拉起并保持扳机按下不动。松开扳机以保持温度读数。一定要考虑距离与光点尺寸比以及视场。激光仅用于瞄准目标物体。 1）找出热点或冷点 要找出热点或冷点，将测温仪瞄准目标区域之外。然后，缓慢地上下移动以扫描整个区域，直到找到热点或冷点为止。见图 5。 图5 找出热点或冷点 2）距离与光点尺寸 随着与被测目标距离（D）的增大，仪器所测区域的光点尺寸（S）变大。光点尺寸表示 90 % 圆能量。当测温仪与目标之间的距离为 1000 mm（100 in），产生 20 mm（2 in）的光点尺寸时，即可取得最大 D:S。见图 6。 图6 距离与光点尺寸
3）视场 要确保目标大于光点的大小。目标越小，则应离它越近。(见图7) 图7 视场 4）发射率 发射率表征的是材料能量辐射的特征。大多数有机材料和涂漆或氧化处理表面的发射率大约为。如果可能，可用遮蔽胶带或无光黑漆（< 150 ℃/302℉）将待测表面盖住并使用高发射率设置，补偿测量光亮的金属表面可能导致的错误读数。等待一段时间，使胶带或油渍达到与下面被覆盖物体的表面相同的温度。测量盖有胶带或油漆的表面温度。 如果不能涂漆或使用胶带，可使用发射率选择器来提高您的测量准确度。即使是使用发射率选择器，对带有光亮或金属表面的目标也很难取得完全准确的红外测量值。 5）用户设置操作 SET键:循环切换设置状态，循环次序为发射率设定锁定测量设定℃/℉选择设定正常测量。按黄色键可直接保存设置并退出。 6）发射率设定 此功能为改变发射率的值。 设定时“E=0.”字样闪烁。 单击▲递加，长按快速增加，当加到后停止。 单击▼递减，长按快速减少，当减到后停止。 可根据不同被测物体设置相应的发射率。请参见表2。表所列的发射率设置为对典型情况的建议。您的特定情况可能有所不同。 7）锁定测量设定 此功能设定锁定测量打开或关闭，锁定测量打开后，无需抠扳机仪表保持正常测量;锁定测量关闭后，用户抠住扳机仪表正常测量，放开扳机仪表自动保持测量结果。设定时屏幕下显示“SET”及“on”或“oFF”。单击▲/▼循环选择“on” /“oFF”。 8）℃/℉选择设定 此功能选择仪表显示℃或℉。 设定时屏幕下显示“SET”。 单击▲/▼循环选择“℃”/ “℉”。 9）HAL限值设定 此功能为设定高限值操作，测量时温度高过此值时连续蜂鸣报警。 按黄色键切换至屏幕下显示“HAL”字样，单击▲递增，长按快速增加，当
福禄克可视红外测温仪 15 个应用案例 快速发现问题 福禄克可视红外测温仪结合了传统测温仪的便利性以及红外热像仪的可视化优点，开创了全新品类的工具。 可以在检测问题的同时查看具体的检测情况，不仅效率高而且经济实惠。 每一款福禄克可视红外测温仪均内置数码相机，具有红外- 可见光融合功能，可快速判断故障的准确位置。 专为全面查看而设计 25 % 红外50 % 红外75 % 红外 °F ) 应用说明 Fluke VT04 可视红外测温仪 Fluke VT02 可视红外测温仪
2. 电机过热 中心点测量值 54.8 °C ，该图像反映出电动机可能过热。 进行故障排查和通知他人进行所需的维修时，热图与狭小空间的视场角优势成为有 力工具。 3. 轴承发热检查 可视红外测温仪可用于轴承检测，将温度读数与过去的检查结果相对比，也可与类似工况下工作的其他轴承相对比。试用福禄克可视红外测温仪建立温度基准是您的 预防性维护方案中的重要部分。 在几秒内即可完成扫描大型电气面板， 以查找产生热量的潜在故障，如连接松动、失衡或过载。 请注意可视红外测温仪不仅会显示断路器上的明显热点，而且数码照片显示了潜在 故障所在的确切位置。 1. 断路器过载 全可见光 红外-可见光融合全可见光 红外-可见光融合
5. 空调冷凝器检测 在此典型的空调冷凝器中，画面显示热量 分布不均匀，则表示可能存在潜在问题。 6. 检查压缩机热膨胀阀 您可使用可视红外测温仪快速扫描压缩机，并确定左侧的热膨胀阀温度是否偏低，如果 是则表示热膨胀阀已关闭。 4. 冷气风门的潜在故障 使用您的可视红外测温仪扫描排风口， 检查 VAV 盒是否正常运行。冷气排风口发现高温区域，这表示冷气风门可能出现 故障。 全可见光 红外-可见光融合全可见光 红外-可见光融合
2 附件红外测温仪使用指南 红外测温仪是一种非接触式测温仪器，通过探测被测秒测温，达到物体发出的红外辐射来测量其温度。最快1 快速筛查体温异常的目的，并防止交叉传染。种类][(红外热成像筛检仪)红外人体表面温度快速筛检仪●多点测温图像识别追踪，适用于机场口岸、地铁、车站、码头、医院等人流密集的场合，超温报警用于体温异常人员的快速筛查。 红外体表温度计（红外额温计）●适用于企事业单位、住宅、社区等人流较少的场合，易于便携适合移动巡检，目前大量应用于防疫控制中。红外耳温计● 通过耳腔和鼓膜测量体温，适用于家庭、个人及严格消毒的医院非发热普通门诊。 ] 准确性[- 1 - 红外耳温计＞红外额温计＞红外筛检仪] [使用须知●红外热成像筛检仪1、通电预热，与环境达 到热平衡后再使用；、避免强电磁干扰，无较大的气流，环境条件应保持2 恒定，温度不应有较大变化；、当被测者来
自与测量环境温度差异较大时，建议等3 5候（～10）分钟，两者达到热平衡后再测量为佳；、保持设备的探测镜头干净整洁，避免触碰损伤镜4 头，影响测量准确性。●红外额温计1、使用前确认“体温”测量模式；）℃之间工作，使用时应避16～35、保持额温计在（2额温计、被测者和环境温度保持,免阳光直晒和环境热辐射热平衡为佳；- 2 - 、额温计应垂直于额头中心、眉心上方，其距离按说3，如未说明的按照明书规定的要求，一般为（）cm3～5 3cm距离测量为佳，不能紧贴被测者额头；、被测者前额应无水迹、汗渍、无化妆品，无帽子、4 毛发等遮挡物；、严格按照使用说明书进行操作。5红外耳温计● 1、测量前保持耳道清洁，清理耳垢等污物； 2、测量时对准耳道和鼓膜中心位置，不偏不移；、耳温计须配备一次性卫生耳套使用，避免多人使用3 交叉感染；、严格按照仪器使用说明书进行操作。4 ] [遇到红外额温计数值不准怎么办？、确认是否选择“体温”模式，以及是否还有足够电1 量；- 3 - 32、防止额温计长时间暴露在低温环境，一般不超过分钟，要采取适当保温措施；、测量多次取平均值，一般两次测量
红外测温仪应用介绍 非接触式红外测温技术近十年来得到不断发展，除了传统的钢铁行业炼钢高温和化工行业有毒环境外，已在许多领域得到普遍应用，尤其值得一提的是2005年可怕的SARS病毒肆虐时的非典期。红外测温仪的适用范围不断扩大，在产品质量控制和监测、设备故障诊断以及节约能源等方面发挥着重要作用。红外测温仪已被证实是检测和诊断电子设备故障的有效工具。可节省大量开支，用红外测温仪，可连续诊断电子连接问题：通过查找在DC电池上输出滤波器连接处的热点，可以检测不间断电源(UPS)的功能状态；也可检验电池组件和功率配电盘接线端子、开关齿轮或保险丝连接，防止能源消耗。由于松的连接器会产生热，红外测温仪有助于识别回路中断器的绝缘故障或监视电子压缩机；日常扫描变压器的热点可探测开裂的绕组和接线端子。 1、为什么要使用红外测温仪？ 红外测温仪在使用中具有便捷的特点：红外测温仪可快速提供温度测量，在用热偶接触式温度计测量一个渗漏连接点的时间内，用红外测温仪几乎可以读取所有连接点的温度。一般红外测温仪坚实轻巧，在工厂巡视和日常检验工作随时都可携带。 红外测温仪测量温度相对精确：红外测温仪精度一般在1℃以内，这种性能做预防性维护时特别重要，例如监视恶劣生产条件和将导致设备损坏停机的特别事件时。用红外测温仪，可快速探测操作温度的微小变化，在其萌芽之时就可将问题解决，减少因设备故障造成的开支和维修的范围。 红外测温仪在使用中比较安全：红外测温仪能够安全地读取难以接近的或不可到达的目标温度，可以在仪器允许的范围内读取目标温度。非接触温度测量还可在不安全的或接触测温较困难的区域进行，精确测量就象在手边测量一样容易。 2、红外测温仪在暖通和制冷行业的应用 在HVAC/R(供暖、通风、空调和制冷)行业中，红外测温仪已是安装与维护人员最得力的助手，在HVAC安装与维护中，他们使用红外测温仪主要测量以下项目： 1、测量制热/冷冻水管道隔热层温度； 2、测试隔热回水管； 3、测试熔断器和母线接头； 4、测试电气接头； 5、测试轴承； 6、检查液体循环加热或冷却应用； 7、测试水加热器的隔热； 8、测量栏栅、出风口或散流器的排放温度； 9、检查固定式节流器或配备毛细管的蒸发器上的过热情况；检查配备膨胀阀的蒸发器的空气：空气系统中的过冷情况。 3、红外测温仪在设备故障诊断时的应用和注意事项
红外测温仪 技 术
北京市科海工业自动化仪器有限公司 2018 年01 月19 日 一．概述 1、设备名称和型号： 1）设备名称：红外测温仪 2）设备型号：WFD-600-GZ 2、测温仪表简介： WFD-600-GZ 系列红外测温仪是一种智能化、高精度、非接触式数字显示测温仪表，具有测温速度快、使用寿命长等优点。它利用被测物体的红外辐射能量精确测量物体的温度，测量距离与被测目标的大小成正比。仪表显示读数直观，可配置各种接口、性能稳定、操作简单，安装与调整便。 WFD-600-GZ 型红外测温仪,是可根据用户需要定做不同温度段的测温仪，测温仪具有较高的灵敏度，测斑适中。同时根据现场需求，设备配有冷却装置，能够快捷、安全、稳定的测量被测物温度。 二．技术指标 1、供电电压：交流220V 供电，50Hz，20W 或24V/DC 2、测温围：900?2000 °C 3、输出信号：4-20mA和RS485标准信号 4、测量精度：±1％满量程 5、重复精度：±0.2 ％满量程 6、响应时间：V 1秒（根据现场条件可调整） 7、距离系数：L/D=100 8、显示式：4位LED 发光数码管显示平均值、峰值、实时值（选其中一种） 9、温度分辨率：1 C
10、工作波长：0.7?1.1卩!或1.1?1.7 z 11、辐射系数：0.1?1.0连续可调 12、气源压力：0.2?0.6MPa 13、气源流量：4?6m3/h 14、使用环境：见表一 15、重量：探头3Kg ;信号处理器3 Kg 三.技术特点 1、具有光学瞄准系统，采用固定焦距加分划板瞄准，可以便找到被测目标确保测 量位置准确。 2、红外测温仪探头自身耐环境温度达90 C,这就大大延长了使用寿命。 3、显示式具有实时值、平均值、峰值和自动环境温度补偿。 4、电路采用8位单片机作中央处理器并采用CMOS电路，使整机工作电流小，工 作稳定可靠。 5、输出接口：4-20mA（对应围可设定）连接到PLC或RS485信号连接大屏 6、红外测温系统结构简单，由红外探头、信号处理器、信号电缆组成。 7、设计成分体结构，避开高温区，维修调试便。 &测温探头带有气源冷却装置，减少物镜灰尘，保证测量精度。 9、红外测温探头工作在短波段，对窗口污染有较好的适应性，窗口透过率降低 36%，测温示值仅降低4%。
红外测温仪工作原理及应用(一) 摘要：本文结合国内外红外技术的发展和应用，简绍了红外技术的基础理论，阐述了红外 热像仪的工作原理、发展和分类。 1.概述 红外测温技术在生产过程中，在产品质量控制和监测，设备在线故障诊断和安全保护以及 节约能源等方面发挥了着重要作用。近20年来，非接触红外测温仪在技术上得到迅速发展，性能不断完善，功能不断增强，品种不断增多，适用范围也不断扩大，市场占有率逐年增长。比起接触式测温方法，红外测温有着响应时间快、非接触、使用安全及使用寿命长等 优点。非接触红外测温仪包括便携式、在线式和扫描式三大系列，并备有各种选件和计算 机软件，每一系列中又有各种型号及规格。在不同规格的各种型号测温仪中，正确选择红 外测温仪型号对用户来说是十分重要的。 红外检测技术是“九五”国家科技成果重点推广项目，红外检测是一种在线监测(不停电)式高科技检测技术，它集光电成像技术、计算机技术、图像处理技术于一身，通过接收物体发 出的红外线(红外辐射)，将其热像显示在荧光屏上，从而准确判断物体表面的温度分布情况，具有准确、实时、快速等优点。任何物体由于其自身分子的运动，不停地向外辐射红 外热能，从而在物体表面形成一定的温度场，俗称“热像”。红外诊断技术正是通过吸收这 种红外辐射能量，测出设备表面的温度及温度场的分布，从而判断设备发热情况。目前应 用红外诊技术的测试设备比较多，如红外测温仪、红外热电视、红外热像仪等等。像红外 热电视、红外热像仪等设备利用热成像技术将这种看不见的“热像”转变成可见光图像，使 测试效果直观，灵敏度高，能检测出设备细微的热状态变化，准确反映设备内部、外部的 发热情况，可靠性高，对发现设备隐患非常有效。 红外诊断技术对电气设备的早期故障缺陷及绝缘性能做出可靠的预测，使传统电气设备的 预防性试验维修(预防试验是50年代引进前苏联的标准)提高到预知状态检修，这也是现代 电力企业发展的方向。特别是现在大机组、超高电压的发展，对电力系统的可靠运行，关 系到电网的稳定，提出了越来越高的要求。随着现代科学技术不断发展成熟与日益完善， 利用红外状态监测和诊断技术具有远距离、不接触、不取样、不解体，又具有准确、快速、直观等特点，实时地在线监测和诊断电气设备大多数故障(几乎可以覆盖所有电气设备各种 故障的检测)。它备受国内外电力行业的重视(国外70年代后期普遍应用的一种先进状态检 修体制)，并得到快速发展。红外检测技术的应用，对提高电气设备的可靠性与有效性，提 高运行经济效益，降低维修成本都有很重要的意义。是目前在预知检修领域中普遍推广的 一种很好手段，又能使维修水平和设备的健康水平上一个台阶。 采用红外成像检测技术可以对正在运行的设备进行非接触检测，拍摄其温度场的分布、测 量任何部位的温度值，据此对各种外部及内部故障进行诊断，具有实时、遥测、直观和定 量测温等优点，用来检测发电厂、变电所和输电线路的运转设备和带电设备非常方便、有效。 利用热像仪检测在线电气设备的方法是红外温度记录法。红外温度记录法是工业上用来无 损探测，检测设备性能和掌握其运行状态的一项新技术。与传统的测温方式(如热电偶、不 同熔点的蜡片等放置在被测物表面或体内)相比，热像仪可在一定距离内实时、定量、在线
