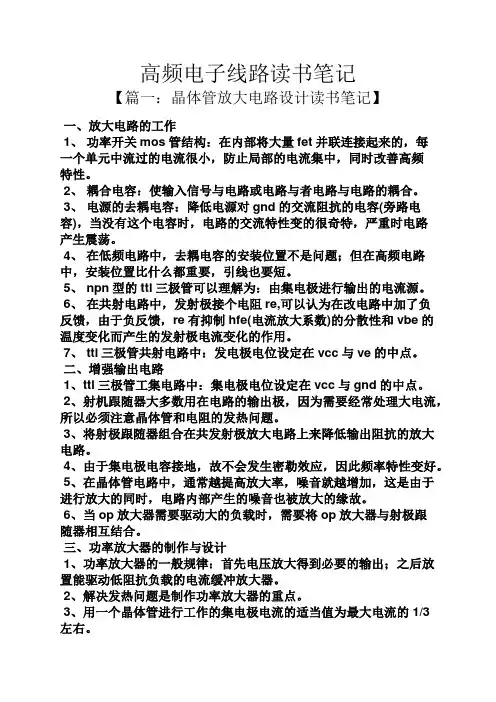

高频电子线路读书笔记
【篇一：晶体管放大电路设计读书笔记】
一、放大电路的工作
1、功率开关mos管结构：在内部将大量fet并联连接起来的，每
一个单元中流过的电流很小，防止局部的电流集中，同时改善高频
特性。
2、耦合电容：使输入信号与电路或电路与者电路与电路的耦合。
3、电源的去耦电容：降低电源对gnd的交流阻抗的电容(旁路电容)，当没有这个电容时，电路的交流特性变的很奇特，严重时电路
产生震荡。
4、在低频电路中，去耦电容的安装位置不是问题；但在高频电路中，安装位置比什么都重要，引线也要短。
5、 npn型的ttl三极管可以理解为：由集电极进行输出的电流源。
6、在共射电路中，发射极接个电阻re,可以认为在改电路中加了负
反馈，由于负反馈，re有抑制hfe(电流放大系数)的分散性和vbe的
温度变化而产生的发射极电流变化的作用。
7、 ttl三极管共射电路中：发电极电位设定在vcc与ve的中点。
二、增强输出电路
1、ttl三极管工集电路中：集电极电位设定在vcc与gnd的中点。
2、射机跟随器大多数用在电路的输出极，因为需要经常处理大电流，所以必须注意晶体管和电阻的发热问题。
3、将射极跟随器组合在共发射极放大电路上来降低输出阻抗的放大
电路。
4、由于集电极电容接地，故不会发生密勒效应，因此频率特性变好。
5、在晶体管电路中，通常越提高放大率，噪音就越增加，这是由于
进行放大的同时，电路内部产生的噪音也被放大的缘故。
6、当op放大器需要驱动大的负载时，需要将op放大器与射极跟
随器相互结合。
三、功率放大器的制作与设计
1、功率放大器的一般规律：首先电压放大得到必要的输出；之后放
置能驱动低阻抗负载的电流缓冲放大器。
2、解决发热问题是制作功率放大器的重点。
3、用一个晶体管进行工作的集电极电流的适当值为最大电流的1/3
左右。
四、拓宽频带特性
1、由于共基极放大电路的输出阻抗比较高，所以在输出信号长距离传输时，输出阻抗与布线杂散电容形成低通滤波器，就不能够显示出共基极放大电路本来的频率特性有点，为了改进这一点，在共基极放大电路的后级接上射极跟随器。
2、在共基极放大电路中，发射极等效于交流接地。
3、在共基极放大电路中，可以将信号直接输入到发射极上。但由于由于电路的输入阻抗只有数欧那样低的值，所以它通常难以使用，为此，除了在高频范围，一般不使用该电路。
五、视频选择器的设计和制作
1、在高频电路中，用一定的输出阻抗进行发送，用一定的输入阻抗进行接收，以此来作为信号的传送。
2、通常晶体管流过大一些的发射极电流时，则频率特性变好。
【篇二：电子电路读书笔记】
电子电路读书笔记
1、 hc为coms电平，hct为ttl电平
2、 ls输入开路为高电平，hc输入不允许开路， hc一般都要求有上下拉电阻来确定输入端无效时的电平。ls 却没有这个要求
3、 ls输出下拉强上拉弱，hc上拉下拉相同
4、工作电压：ls只能用5v，而hc一般为2v到6v
5、 cmos可以驱动ttl，但反过来是不行的。ttl电路驱动coms电路时需要加上拉电阻，将2.4v~3.6v之间的电压上拉起来，让cmos 检测到高电平输入
6、驱动能力不同，ls一般高电平的驱动能力为5ma，低电平为20ma;而cmos的高低电平均为5ma
7、 rs232电平为+12v为逻辑负，-12为逻辑正
8、 74系列为商用，54为军用
9、 ttl高电平2.4v,ttl低电平0.4v, 噪声容限0.4v
10、 oc门，即集电极开路门电路(为什么会有oc门?因为要实现“线与”逻辑)，od门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。并且只能吸收电流，必须外界上拉电阻和电源才才能对外输出电流
11、 coms的输入电流超过1ma，就有可能烧坏coms
12、当接长信号传输线时，在coms电路端接匹配电阻
13、在门电路输入端串联10k电阻后再输入低电平，输入端出呈现
的是高电平而不是低电平
14、如果电路中出现3.3v的coms电路去驱动5v cmos电路的情况，如3.3v单片机去驱动74hc,这种情况有以下几种方法解决，最
简单的就是直接将74hc换成74hct的芯片，因为3.3v cmos 可以
直接驱动5v的ttl电路;或者加电压转换芯片;还有就是把单片机的
i/o口设为开漏，然后加上拉电阻到5v，这种情况下得根据实际情况
调整电阻的大小，以保证信号的上升沿时间。
15、逻辑门输出为高电平时的负载电流(为拉电流)，逻辑门输出为
低电平时的负载电流(为灌电流)
16、由于漏级开路，所以后级电路必须接一上拉电阻，上拉电阻的
电源电压就可以决定输出电平。这样漏极开路形式就可以连接不同
电平的器件，用于电平转换。需要注意的一点：在上升沿的时候通
过外部上拉无源电阻对负载进行充电，所以上升沿的时间可能不够
迅速，尽量使用下降沿
17、几种电平转换方法：
(1) 晶体管+上拉电阻法
就是一个双极型三极管或mosfet，c/d极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) oc/od 器件+上拉电阻法
跟 1) 类似。适用于器件输出刚好为 oc/od 的场合。
(3) 74xhct系列芯片升压(3.3v→5v)
凡是输入与 5v ttl 电平兼容的 5v cmos 器件都可以用作3.3v→5v
电平转换。——这是由于 3.3v cmos 的电平刚好和5v ttl电平兼容(巧合)，而 cmos 的输出电平
总是接近电源电平的。
廉价的选择如 74xhct(hct/ahct/vhct/ahct1g/vhct1g/...)系列 (那个
字母 t 就表示 ttl 兼容)。
(4) 超限输入降压法(5v→3.3v, 3.3v→1.8v, ...)
凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的超限是指超过电源，许多较古老的器件都不允许输入电压超
过电源，但越来越多的新器件取消了这个限制 (改变了输入级保护电路)。
例如，74ahc/vhc 系列芯片，其 datasheets 明确注明输入电压范
围为0~5.5v，如果采用3.3v 供电，就可以实现5v→3.3v 电平转换。
(5) 专用电平转换芯片
最著名的就是 164245，不仅可以用作升压/降压，而且允许两边电
源不同步。这是最通用的电平转换方案，但是也是很昂贵的 (俺前不
久买还是￥45/片，虽是零售，也贵的吓人)，因此若非必要，最好用
前两个方案。
(6) 电阻分压法
最简单的降低电平的方法。5v电平，经1.6k+3.3k电阻分压，就是3.3v。
(7) 限流电阻法
18、无极性电容和有极性电容：前者的封装基本为0805，0603。
后者用的最多为铝电解电容，好一点的钽电容
19、 pqfp(plastic quad flat package,塑料四边引出扁平封
装),bga(ball grid arraypackage,球栅阵列封装),pga(pin grid array package,针栅阵列封装),plcc(plastic leaded chipcarrier,塑料有引
线芯片载体),sop(small outline package,小尺寸封装),tosp(thin small outlinepackage,薄小外形封装),soic(small outline integrated circuitpackage,小外形集成电路封装)
集成电路常见的封装形式
qfp(quad flat package)四面有鸥翼型脚(封装)
bga(ball grid array)球栅阵列(封装)
plcc(plastic leaded chip carrier)四边有内勾型脚(封装)
soj(small outline junction) 两边有内勾型脚(封装)
soic(small outline integrated circuit)两面有鸥翼型脚(封装)
20、屏蔽线对静电有很强的抑制作用，双绞线对电磁感应也有一定
的抑制效果
21、模拟信号采样抗干扰技术：可以采用具有差动输入的测量放大器，采用屏蔽双胶线传输测量信号，或将电压信号改变为电流信号，以及采用阻容滤波等技术
22、闲置不用的ic管脚不要悬空以避免干扰引入。不用的运算放
大器正输入端接地，负输入端接输出。单片机不用的i/o口定义成输出。单片机上有一个以上电源、接地端，每个都要接上，不要悬空
23、电阻阻值色环表示法：普通的色环电阻器用4环表示,精密电
阻器用5环表示
24、电阻的作用为分流、限流、分压、偏置、滤波(与电容器组合
使用)和阻抗匹配等
25、电容的作用:隔直流,旁路,耦合,滤波,补偿,充放电,储能等
26、一般电容的数字表示法单位为pf，电解电容一般为uf
27、电容器的主要性能指标: 电容器的容量(即储存电荷的容量),耐压值(指在额定温度范围内电容能长时间可靠工作的最大直流电压或最大交流电压的有效值)耐温值(表示电容所能承受的最高工作温度。).
28、电感器的作用：滤波，陷波，振荡，储存磁能等
29、电感器的分类:空芯电感和磁芯电感.磁芯电感又可称为铁芯电感和铜芯电感等
30、半导体二极管的分类a 按材质分：硅二极管和锗二极管;b按用途分：整流二极管，检波二极管，稳压二极管，发光二极管，光电二极管，变容二极管。
31、场效应管是电压控制元件，而晶体管是电流控制元件。在只允许从信号源取较少电流的情况下，应选用场效应管;而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管
32、 socket是一种插座封装形式,是一种矩型的插座; slot是一种插槽封装形式,是一种长方形的插槽
33、晶振的测量方法:用万用表rx10k档测量石英晶体振荡器的正,反向电阻值.正常时应为无穷大.若测得石英晶体振荡器有一定的阻值或为零,则说明该石英晶体振荡器已漏电或击穿损坏
34、 io口输出高电平时，驱动能力最低，对外显示为推电流;io口输出低电平时，驱动能力最大，对外显示为拉电流
35、外围集成数字驱动电路如果驱动的是感性负载，必须加限流电阻或钳住二极管
36、 9013提供的驱动电流有300ma
37、输出数据应该锁存(外围速度跟不上，所以需要锁存)，输入数据应该有三态缓冲(加入了高阻状态，不至于对内部的数据总线产生影响)
38、 8位并行输出口(必须带有锁存功能)：74ls377,74ls273.8位并行输入口(必须是三态门)：74ls373,74ls244
39、串行口扩展并行口，并行输入口：74ls165。并行输出口：
74ls164
40、键盘工作方式有三种：1、编程扫描方式2、定时扫描方式3、中断方式。还可以专门设计一个io口用来进行双功能键的设计(上档键和下档键)
41、对于ttl负载，主要应考虑直流负载特性，因为ttl的电流大，
分布电容小。对于mos型负载，主要应考虑交流负载特性，因为
mos型负载的输入电流小，主要考虑分布电容
42、特别注意总线负载平衡的概念!
43、上拉电阻的好处：1、提高信号电平2、提高总线的抗电磁干
扰能力(电磁信号通过db进入cpu)3、抑制静电干扰(cmos芯片)4、反射波干扰(长远距离传输)
44、稳压时，采用两级集成稳压芯片稳压效果更好
45、传输线的阻抗匹配：1、终端并联阻抗匹配(高电平下降)2、始
端串联匹配(低电平抬高)3、终端并联隔直流匹配(rc串联接地)4、终
端接钳位二极管
46、接地分两种：外壳接地(真正的接地)和工作接地(浮地)
47、在单片机中地的种类：数字地，模拟地，功率地(电流大，地
线粗)，信号地，交流地，屏蔽地
48、一点接地：低频电路(1mhz以下)。多点接地：高频电路
(10mhz以
上)
49、交流地与信号地不能公用，数字地和模拟地最好分开，然后在
一点相连
50、揩振回路：可以选用云母、高频陶瓷电容，隔直流：可以选用
纸介、涤纶、云母、电解、陶瓷等电容，滤波：可以选用电解电容，旁路：可以选用涤纶、纸介、陶瓷、电解等电容
51、二极管应用电路
(1)限幅电路---利用二极管单向导电性和导通后两端电压基本不变的
特点组成，将信号限定在某一范围中变化，分为单限幅和双限幅电路。多用于信号处理电路中。
(2)箝位电路---将输出电压箝位在一定数值上。
(3)开关电路---利用二极管单向导电性以接通和断开电路，广泛用于
数字电路中。
(4)整流电路---利用二极管单向导电性，将交流信号变为直流信号，
广泛用于直流稳压电源中。
(5)低电压稳压电路---利用二极管导通后两端电压基本不变的特点，
采用几只二极管串联，获得3v以下输出电压
52、高频旁路电容一般比较小，根据谐振频率一般是0.1u，0.01u 等，而去耦合电容一般比较大，是10uf或者更大
53、上拉电阻总结：
1、当ttl电路驱动coms电路时，如果ttl电路输出的高电平低于coms电路的最低高电平(一般为3.5v)，这时就需要在ttl的输出端
接上拉电阻，以提高输出高电平的值。
2、oc门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在coms芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号
的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。管脚悬空就比较容易接受外界的电
磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电
阻匹配，有效的抑制反射波干扰。
从节约功耗及芯片的灌电流能力考虑应当足够大;电阻大，电流小。
从确保足够的驱动电流考虑应当足够小;电阻小，电流大。
54、上拉就是将不确定的信号通过一个电阻嵌位在高电平!电阻同
时起限流作用!下拉同理!
55、旁路电容：产生一个交流分路，从而消去进入易感区的那些不
需要的能量。去耦电容：提供一个局部的直流电源给有源器件，以
减少开关噪声在板上的传播和将噪声引导到地(他的取值大约为旁路
电容的1/100到1/1000)
【篇三：高频电子线路教学大纲】
《高频电子线路》教学大纲
课程基本信息：
课程名称：高频电子线路
课程代码：
适用专业：电子科学与技术
课程类别：专业必修课
总学时数：72学时（讲课72学时）
学分：3
高频电子线路课程是高频工程、广播电视工程专业的平台课程之一，也是模拟电子线路的后续课程。本课程为硬件技术课程，强调理论
联系实际，注重培养学生分析解决实际问题的能力和工程实践能力。
通过本课程的教学，学生应了解高频非线性模拟电路的特点、基本
概念和分析方法，掌握模拟高频系统的功能单元电路的基本工作原理、分析方法和应用，为电子系统的工程实现和数字高频系统的学
习打下必备的基础。
一、教学目的与要求：
1.使学生理解与熟悉高频电子线路课程中各单元电路的工作原理，
各单元电路的组成，组件及参数的选择。
2.要求学生掌握单元电路的基本设计方法，能熟练地使用各种常用
的电子测量仪器对高频实验电路进行调试、测量，并会对简单的故
障进行判断及检修。
二、教学方法与手段：
1．《高频电子线路》是一门理论性很强的课程，它所涉及的内容也十分广泛。整个教学过程由授课、讨论、作业和自学四个环节组成。 2．课程主要采用讲述授课学方法，授课尽可能采用现代教学手段——多媒体教学形式。
三、教学性质和任务
课程性质：本课程的性质是电子、高频类等专业重要的专业基础课，是一门逻辑性和实践性很强的重要课程。
课程任务：本课程的主要任务是研究无线信道中发射设备和接收设
备的工作原理和组成。着重讨论构成发送、接收设备的各个单元电
路的工作原理、分析方法等。
四、教学内容和要求
（一）理论教学

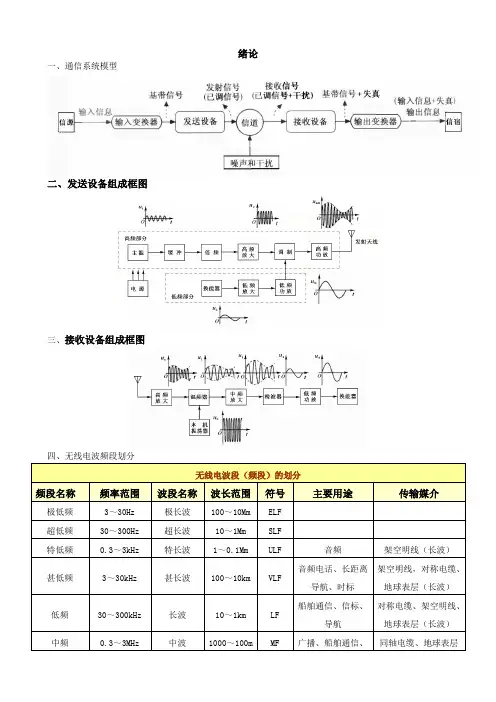

第一部分绪论
内容：
（1）信息技术
（2）高频系统
要求：
（1）了解无线电高频发展简史，高频系统的基本组成及完成高频的基本过程，无线电波段的划分及无线电波的传播方式。
（2）理解无线电广播发送和接收设备的组成及信号变换过程。
（3）掌握无线电广播发送和接收设备的构成框图及信号流程。
第二部分：高频小信号谐振放大器
内容：
（1）概述
（2）小信号谐振放大器
（3）集中选频放大器
要求：
（1）了解提高单调谐放大器稳定性的措施。
（2）了解多级单调谐放大器的放大倍数，通频带，选择性。
（3）了解常见的集中选频放大器的类型、工作原理和特性及实际应用。
（4）理解高频小信号放大器的主要性能指标及其含义。
（5）掌握并联lc谐振回路的电路结构、回路阻抗和回路的谐振特性。
（6）理解并联阻抗互换与回路抽头的阻抗变换。
（7）掌握窄带高频小信号调谐放大器的电路结构。
（8）理解窄带高频小信号调谐放大器的交流等效电路。
（9）理解窄带高频小信号调谐放大器的性能参数分析。
第三部分高频谐振功率放大器
内容：
（1）谐振功率放大器
（2）宽频带的功率合成(非谐振高频功率放大器)
要求：
（1）了解高频功率放大器的动态特性。
（2）了解匹配滤波网络的阻抗变换及应用
（3）了解功率合成技术及功率分配网络。
（5）理解高频小信号选频放大器与谐振功率放大率器的异同点。（6）理解高频功率放大器常见的馈电线路及工作原理。
（7）掌握高频功率放大器的工作原理。
（8）掌握计算高频放大器的输出功率与效率。
（9）掌握高频功率放大器的外部特性。
第四部分正弦波振荡器
内容：
（1）概述
（2）反馈型振荡器的基本工作原理
（3） lc正弦振荡电路
（4）晶体振荡器
要求：
（1）了解振荡器在现代科学技术领域中的广泛应用。
（2）了解振荡器频率稳定和振幅稳定的措施。
（3）理解振荡器振荡的实质.
（4）理解振荡器振荡的原理及其振荡条件
（6）振荡器的基本电路及工作原理。
（7）掌握电容三点式振荡器、电感三点式振荡器和两种改进型的电
容反馈振荡器的工作原理及其优缺点比较，在电路中的实际应用。（8）串、并型晶体振荡器电路的工作原理及应用。
第五部分振幅调制与混频
内容：
（1）信号变换概述
（2）振幅调制电路
（3）振幅解调电路
（4）混频电路
（5）自动增益控制
要求：
（1）了解振幅调制，解调和混频电路在高频设备中的广泛应用。（2）了解mc1596集成模拟相乘器的应用。
（3）了解同步检波电路的类型及工作原理。
（4）了解常见混频器的电路结构及混频过程。
（5）理解相乘器及其进行频率变换的过程。
（6）理解二极管平衡电路，二极管环形混频电路的结构、工作原理、电路性能分析。
（7）理解常用振幅调制电路的工作原理。
（8）理解检波器的惰性失真和底部切割失真。
（9）掌握振幅调制的工作原理及解调原理。
（10）掌握混频器的工作原理。
（11）掌握二极管包络检波的电路结构、工作原理。
第六部分角度调制
内容：
（1）角度调制原理
（2）调频电路
（3）角度调制的解调
（4）自动频率控制
要求：
（1）了解调频技术的广泛应用。
（2）了解调相技术的应用。
（3）了解扩展最大频偏的方法。
（4）了解鉴频的实现方法
（5）理解调频信号与调相信号的特性。
（6）理解调频信号与调相信号的关系。
（7）理解调角信号的频率和带宽。
（8）掌握变容二极管直接调频的电路结构和工作原理。
（9）掌握鉴频特性、相位鉴频、振幅鉴频，比例鉴频电路结构和工作原理。
第七部分锁相技术与频率合成
内容：
（1）锁相环路
（2）集成锁相环路和锁相环路的应用
（3）频率合成原理
要求：
（1）了解锁相环路与频率合成技术在高频和电子设备中的应用。（2）了解自动增益与自动频率控制的一般过程。
（3）理解锁相环路的基本原理。
（4）理解频率合成器的工作原理及主要技术指标。
（5）掌握锁相环路和频率合成器的应用。
（二）实践教学
项目一：常用电子仪器使用
内容：
（1）扫频仪的使用
（2）示波器的使用
（3）频谱分析仪的使用
要求：
（1）掌握扫频仪各按钮的名称和作用，熟悉它的使用方法。
（2）掌握数字示波器的使用方法。
（3）熟悉频谱分析仪的在高频电路测试中的作用和使用方法
项目二：高频小信号选频放大器
内容：
（1）小信号调谐放大器的电压增益，通频带，矩形系数的测试。（2）用频率特性测试仪调整小信号谐振放大器谐振特性。
要求：
（1）进一步理解高频小信号放大器的各性能指标。
（2）掌握用频率特性测试仪调整小信号谐振放大器谐振特性方法，并绘出幅频特性曲线，标出各实测参数。
项目三：高频谐振功率放大器
内容：
（1）高频功率放大器的负载阻抗和激励信号电压变化对工作状态的影响。
（2）高频功率放大器的电路调谐及测试技术。
