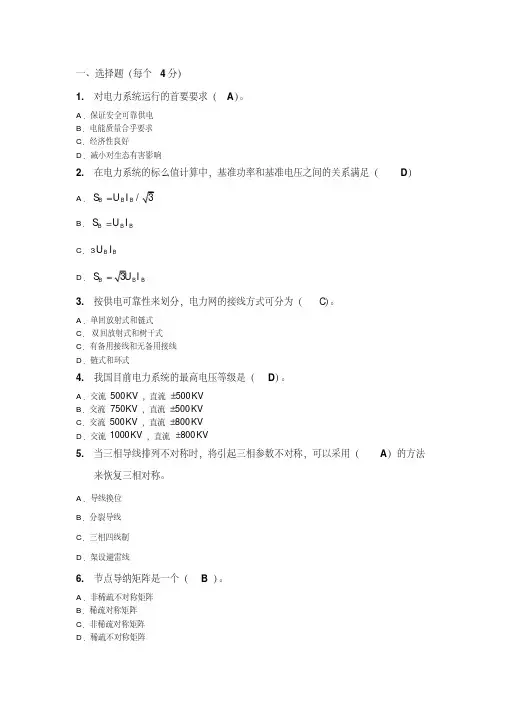

《电力系统分析》复习题一、选择题
1．采用分裂导线的目的是（）
A.减小电抗
B.增大电抗
C.减小电纳
D.增大电阻
2．下列故障形式中对称的短路故障为（）
A.单相接地短路
B.两相短路
C.三相短路
D.两相接地短路
3．简单系统静态稳定判据为（）
A.δd/
dP
E >0 B.δd/
dP
E
<0
C.δd/
dP
E
=0 D.都不对
4．应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（）A.整步功率系数大于零 B.整步功率系数小于零
C.最大减速面积大于加速面积
D.最大减速面积小于加速面积
5．频率的一次调整是（）
A.由发电机组的调速系统完成的
B.由发电机组的调频系统完成的
C.由负荷的频率特性完成的
D.由无功补偿设备完成的
6.系统备用容量中，哪种可能不需要( )
A.负荷备用
B.国民经济备用
C.事故备用
D.检修备用
7．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（）A.可靠性要求 B.经济性要求
C.灵活性要求
D.优质性要求
9．中性点不接地系统发生单相接地短路时，非故障相电压升高至（）
A.线电压
B.1.5倍相电压
C.1.5倍线电压
D.2倍相电压
10.P-σ曲线被称为( )
A.耗量特性曲线
B.负荷曲线
C.正弦电压曲线
D.功角曲线
11.顺调压是指( )
A.高峰负荷时，电压调高，低谷负荷时，电压调低
B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高
C.高峰负荷，低谷负荷，电压均调高
D.高峰负荷，低谷负荷，电压均调低
12.潮流方程是( )
A.线性方程组
B.微分方程组
C.线性方程
D.非线性方程组
13.分析简单电力系统的暂态稳定主要应用( )
A.等耗量微增率原则
B.等面积定则
C.小干扰法
D.对称分量法
14.电力线路等值参数中消耗有功功率的是（）
A.电阻
B.电感
C.电纳
D.电容
15.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（）
A.X T（1）>X T(2)
B.X T（1） C.X T（1）=X T(2) D.X T（1）>>X T(2) 16.电力系统分析中，有功功率的单位常用（） A.V AR B.MW C.MV A D.V 17.在下列各种故障类型中，属于纵向故障的是（） A.两相短路 B.两相断线 C.单相接地短路 D.两相短路接地 18.利用P—Q分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是（） A.P—Q分解法高于牛顿—拉夫逊法 B.无法比较 C.牛顿拉夫逊法高于P—Q分解法 D.两种方法一样 19.电力系统的综合供电负荷加上厂用电之和，称为（） A.发电负荷 B.供电负荷 C.用电负荷 D.工业负荷 20.构成电力网的主要设备有（） A.变压器，用户 B.变压器，电力线路 C.电缆，架空线 D.电阻，电容 21.系统发生两相接地短路故障时，复合序网的连接方式为（） A.正序、负序、零序并联 B.正序、负序并联、零序网开路 C.正序、零序并联、负序开路 D.零序、负序并联，正序开路 22.系统发生两相短路故障时，复合序网的连接方式为（） A.正序、负序、零序并联 B.正序、负序并联、零序网开路 C.正序、零序并联、负序开路 D.零序、负序并联，正序开路 23.系统发生单接地短路故障时，复合序网的连接方式为（） A.正序、负序、零序串联 B.正序、负序并联、零序网开路 C.正序、零序并联、负序开路 D.零序、负序并联，正序开路 24.二相断线时的复合序网是在断口处( )。 A.三序网串联 B.三序网并联 C.正序网负序网并联 D.正序网与零序网并联 25.无零序电流分量的不对称短路是（） A.三相短路 B.两相短路 C.单相接地短路 D.两相短路接地 26.电力系统短路故障计算主要求取的物理量是（） A.电压，电流 B.电阻，电抗 C.电阻，功率 D.电流，电抗 27.在电力系统的下列接线方式中，属于有备用接线的是（） A.两端供电网 B.单回路干线式 C.单回路放射式接线 D.单回路链式接线 28.利用等面积定则分析简单系统的暂态稳定性，当最大可能的减速面积小于加速面积，则系统将（） A.失去暂态稳定性 B.保持暂态稳定性 C.临界稳定 D.无法判断 29.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( )。 A.线路功率 B.节点注入功率 C.节点电压新值 D.节点电压修正量 30.系统中无功功率不足，会造成( )。 A.频率上升 B.频率下降 C.电压上升 D.电压下降 31．同步发电机，三种电势q E、E′、E″之间的大小关系为( ) A．q E> E′> E″B．q E< E′< E″ C．q E'> E′> E″D．q E''> E′> E″ 32．最小负荷时将中枢点的电压调低(100％U N)，最大负荷时将中枢点的电压调高(105％U N)，这种中枢点调压方式为( ) A．顺调压B．恒调压 C．逆调压D．常调压 33.输电线路的正序阻抗与负序阻抗相比，其值要( ) A.大 B.小 C.相等 D.都不是 34．我国电力系统的额定频率为( ) A．30HZ B．40HZ C．50HZ D．60HZ 35．电力系统中发生概率最多的短路故障是( ) A．三相短路B．两相短路 C．两相短路接地D．单相接地短路 37．在电力系统潮流计算中，PV 节点的待求量是( ) A ．Q 、δ B ．P 、Q C ．V 、δ D ．P 、V 38．电力系统有功负荷最优分配的原则是（ ） A ．等面积原则 B ．等力矩原则 C ．等负荷原则 D ．等耗量微增率原则 39．中性点经消弧线圈接地的运行方式，在实践中一般采用（ ） A ．欠补偿 B ．过补偿 C ．全补偿 D ．恒补偿 40．已知一节点所带负荷，有功功率为P ，视在功率为S ，则功率因数角?为（ ） A ．arcctg S P B ．arcsin S P C ．arctg S P D ．arccos S P 41．应用小干扰法分析系统静态稳定，计及阻尼系数作用时，系统稳定的条件是（ ） A ．D<0 S Eq >0 B ．D<0 S Eq <0 C ．D>0 S Eq <0 D ．D>0 S Eq >0 42．电力系统的有功功率电源是（ ） A ．发电机 B ．变压器 C ．调相机 D ．电容器 43．减小输电线路有功损耗可通过（ ） A.增大线路有功功率 B.增大线路无功功率 C.提高线路两端电压 D.增大输电线路电阻 44.中性点不直接接地系统，发生单相短路故障，非故障相电压上升为（ ） A.3倍的线电压 B.2倍的线电压 C.3倍的相电压 D.2倍的相电压 45．用功率和阻抗表示的电压降落纵分量的表达式为（ ） A.U QX PR U +=? B.U QR PX U +=? C.U QX PR U -=? D.U QR PX U -=? 46.我国电力系统的额定电压等级有( ) A.115、220、500(KV) B.110、230、500(KV) C.115、230、525(KV) D.110、220、500(KV) 47.中性点不接地系统中发生单相接地时，接地点有电流流过，电流的通路是( ) A.变压器、输电线 B.发电机 C.输电线、中性点 D.输电线路和线路对地电容 48.有备用接线方式有( ) A.放射式、环式、链式 B.放射式、干线式、链式 C.环式、双端电源供电式 D.B 和C 49.有备用电源接线方式的优、缺点是( ) A.可靠性高、电压高 B.可靠性高，造价低 C.可靠性高，造价高 D.可靠性低，造价高 50.衡量电能质量的指标有( ) A.电压和功率 B.频率和功率 C.电流和功率 D.电压大小，波形质量，频率 二、 填空题 1．在计算机潮流计算的三类节点中，数量最多的一类节点是 。 2．在标么制中，只需选定两个基准值，常选的是电压和 。 3．电力系统运行的基本要求有可靠性、优质性和 。 4．电能质量是指电压质量、波形质量和 。 5．输电线路的正序阻抗与负序阻抗大小通常 。 6．快速切除故障将使得系统的暂态稳定性得到 。 7．三个不对称向量分解为三组对称向量的方法是 。 8. 在简单系统中，应用等面积定侧分析系统的暂态稳定性，若加速面积大于最大可能的减 速面积，系统将 ______暂态稳定性。 9. 我国规定的电力系统额定频率为 Hz 。 10. 发电机暂态电抗d X ' 于次暂态电抗d X ''。 11. 根据正序等效定则，单相短路的附加阻抗?Z 为 。 12. 输电线路的电气参数有电阻、电抗、电导和 。 13. 在电力系统中，单相接地短路可以简记为 ,三相短路可简记为 ,两相短路可以 简记为 ,两相接地短路可简记为 。 14. 一台变压器将两电力网络相连，其额定电压为121/220，则它是 变压器。 15.潮流计算中，PQ 节点待求的物理量是该节点的电压幅值和 。 16.电力系统中，备用容量按存在形式可分为两种：即热备用和 。 17.在任何负荷下，中枢点的电压保持为大约恒定的数值（102%—105%U N ），这种调压方式 为 。 18.潮流计算中，常将节点分类成 。 19.电力系统的频率主要和 有关。 20.当供电电源内阻抗小于短路回路总阻抗的10%时，则电源可作为处理。 21.同步发电机派克变换是将定子a,b,c三相电磁量变换到与转子同步旋转的坐标系上。 22．在我国110KV及以上的系统中，中性点的运行方式一般采用。23．如果一条支路的阻抗为2+5j，则它是性。 24．耗量特性曲线上某一点切线的斜率为。 25．潮流计算中，PV节点待求的物理量是该节点的无功功率Q和。 26．电力系统频率的调整，主要调节功率。 27. 电力系统的运行状态可分为正常安全状态、、和。 28. 与其他工业产品相比，电能的生产、传输、分配和消费具有、和同时性三个特点。 29. 若某系统的线电压基准值取U B,功率基准值取S B，则其阻抗的基准值Z B（用U B和S B 表示）可以表示为。 30. 电力系统绝大部分时间都是运行在正常安全状态，这时电力系统要满足等约束和不等约束，其中等约束为。 三、简答题 1.电力系统的定义是什么？电力系统、动力系统和电力网有何区别？ 2.写出电力系统的暂态稳定和电力系统的静态稳定的定义？稳定的标志是什么？ 3.为什么必须进行电压调整？电压调整的目标是什么？ 4．简述电力系统的电压调整可采用哪些措施？ 5 列出五种提高电力系统暂态稳定性的措施。 6.试写出派克变换矩阵P的逆矩阵P-1。 7. 试写出派克变换矩阵P 8.试写出a相发生单相接地短路，写出其边界条件和对称分量形式（省略下标a）。 9.试写出发生两相短路（a相为特殊相，b、c相短路）的边界条件和对称分量形式。 10.试写出将三相不对称相量转换成正序、负序、零序分量所用的对称分量变换矩阵。 四、计算题 1. 下图所示的一简单电力系统，由发电机G经过电力线路L供给负荷D。已知发电机的额定容量为S GN＝25.MV A，端电压为10.5kV，电力线路L的阻抗Z L ＝0.05+j0.2Ω。求负荷的端电压U D和发电机的输出功率。 2. 已知下图所示的简单电力系统的U G ＝10.5kV ，求负荷D1和D2的端电压及发电机的输出功率S G 。 3. 设三相电流的瞬时值分别为 （1） 00000c o s ()c o s (120)c o s (120)a b m c i t a i I t a i t a ωωω+????????=+-????????++???? （2）10.250.25a b c i i i ????????=-????????-???? 求经park 变换后的电流d i 、q i 、0i 。 4．写出发生单相接地短路（a 相为特殊相）的三序电压平衡方程和边界条件，并画出复合序网图。 5、写出发生两相接地短路（a 相为特殊相）的三序电压平衡方程和边界条件，并画出复合序网图。 Ω 一、填空题(每空1分，共15分) 1、一只标有额定电压20V、额定功率1W的灯泡。现接在10V的电源下使用，则其阻值为，实际电流是，实际消耗的功率为。 2、电流源IS=5A，r0=2Ω，若变换成等效电压源，则U=，r0=. 3、b条支路、n个节点的电路，独立的KCL方程数等于，独立的个KVL方程数等于。 4、三相四线制供电线路可以提供两种电压，火线与零线之间的电压叫做，火线与火线 之间的电压叫做。 5、正弦周期电流的有效值与最大值之间的关系是。 6、某一正弦交流电压的解析式为u=102cos（200πt＋45°）V，则该正弦电流的有 效值U=_____________V，频率为f=H Z。当t=1s 7、线性电路线性性质的最重要体现就是性和性，它们反映了电路中激励与响应的内在 关系。 8、功率因数反映了供电设备的利用率，为了提高功率因数通常采用补偿的方法。 二、判断题(正确打“√”,错误打“×”)(每题1分，共10分) 1、受控源与独立源一样可以进行电源的等效变换，变换过程中可以将受控源的控制量 变异。（） 2、叠加定理适用于线性电路，电压、电流和功率均可叠加。（） 3、应用叠加定理和戴维宁定理时，受控源不能与电阻同样对待。（） 4、电流表内阻越小，电压表内阻越大，测量越准确。（） 5、含有L、C元件的正弦交流信号电路，若电路的无功功率Q=0，则可判定电路发生谐 振 。 （ ） 6、电压和电流计算结果得负值，说明它们的参考方向假设反了。（） 7、电功率大的用电器，电功也一定大。（） Ω100s i 1H F 18、结点电压法是只应用基尔霍夫电压定律对电路求解的方法。（） 9、非正弦周期量的有效值等于它各次谐波有效值之和。（） 10、实用中的任何一个两孔插座对外都可视为一个有源二端网络。（） 三、单项选择题(每小题1分，共20分) 1、一根粗细均匀的电阻丝，阻值为25Ω，将其等分成五段，然后并联使用，则其等效电阻是（） A.1/25Ω B.1/5Ω C.1Ω D.5Ω 2、两个同频率正弦交流电流i1、i2的有效值各为40A 和30A 。当i1+i2的有效值为10A 时，i1与i2的相位差是（） A.0O B.180O. C.90O D.270O 3、在R 、L 、C 串联电路中，当总电流与总电压同相时，下列关系式正确的是（） A.ωL 2c =1 B.ωLC =1 C.ω2LC =1 D.ωLC 2=1 4、图示单口网络的等效电阻等于（） (A)2Ω (B)4Ω (C)6Ω (D)-2Ω 5、图示电路中电阻R 吸收的平均功率P 等于（） (A)12.5W (B)16W (C)32W (D)25W 6、示电路中电压u 等于（） (A)4V (B)-4V (C)6V (D)-6V 7、图示谐振电路的品质因（） (A)0.01 (B)1 (C)10 (D)100 8、5F 的线性电容的端口特性为（） (A)i u 5=(B)i 5=ψ(C)q u 2.0= 9、端口特性为43+=i ψ的二端电路元件是（）元件 (A)电感(B)电容(C)电阻 10、LC 并联正弦电流电路中， A I A I A I C L R 5,1,3===则总电流为（）A 。 (A) 8(B)5 (C) 4 Ω 2Ω2- 2V + u -+ 《电力系统分析（上）》作业 一、简答题 1.请标出图示系统中发电机和变压器的额定电压。 G T1T3220kV T2M 35kV 6kV 10kV 110kV 2.为什么一般用虚拟电势描述凸极发电机的稳态模型？ 答：用虚拟的稳态电动势、暂态电动势和次暂态电动势的概藐视凸机发动机的稳态模型，具有统一的表达形式。在同步发电机的电磁功率表达式中,通过使用统一虚拟电动势,说明凸极机的电磁功率表达与使用统一稳态和暂态电动势的隐极机一样，具有简洁的表达方式。 3. 何为架空线路导线换位？其目的是什么？ 答：由于导线对地电容的存在，对大多数长距离输知电的线路来说，导线三相的容抗值不相等，这就给三相平衡、继电保道护的整定等带来回麻烦。为保证三相导线对地容抗的一致，在电力建设时，人们将三答根导线相隔一段距离就变换一下位置，这就是导线的换位。 架空线路导线换位的目的是：改善导线周围电磁场分布，减小线路电抗。 4. 画出稳态运行时，隐极发电机的等值电路及向量图。 5.何为计算电抗？求取计算电抗的目的是什么？ 答：将网络化简成以短路点为中心的辐射形网络，电源点到短路点之间的电抗称为计算电抗。计算电抗是以某个发电机额定值为基准值下的标幺值。 目的：主要是确定对短路点看上去的电源容量大小，确定短路电流和可能的事故程度。在度确定线路电压的情况下，计算电抗的大小就可以得到短路点看上去知的视在电源的容量。短路点至电源的电气距离结合该段距离的导线或道电缆的性质，就可以确定该段距离的线路短路阻抗，从而获得短路点至电源的整体短路阻抗，以便确定短路电专流或短路容量。当然，这个距离越大，短路阻抗就越大，短路点看过去的短路容量就会越小属或者短路电流就会越小等等。 6.何为派克变换？其目的是什么？ 7.画出稳态运行时，凸极发电机的等值电路及向量图。 一、填空题（每空1分，共30分） 1、电力系统运行的基本要求是、、。 2、电力系统中性点运行方式可分为、。 3、升压变压器的的绕组从绕组最外层至铁心的排列顺序为、、。 4、由于变压器的变比不匹配而产生的功率称为，它取决于和。 5、电力系统节点按照给定条件不同可以分为、、。 6、频率的一次调整由进行，频率的二次调整由进行。 7、电力系统无功电源电源包括、、、。 8、中枢点调压方式分为、、。 9、电力系统调压措施有、、 、。 10、等面积定则是。 11、变压器的负序阻抗正序阻抗。（等于/不等于） 12、电力系统频率的一次调整是调整，频率的二次调整可实现调整。 二、简述题（35分） 1、电力系统中性点不同接地方式的优缺点。 2、导线截面选择的几种方法。 3、无限大容量电源。 4、耗量微增率，等耗量微增率准则 5、正序等效定则。 6、什么是电力系统静态稳定性，电力系统静态稳定性的实用判据是什么？ 7、为什么把短路功率定义为短路电流和网络额定电压的乘积？ 三、计算题（40分） 1、两个电力系统由联络线连接为一个联合电力系统，如图1所示，正常运行时，△P ab =0。两个电力系统容量分别为1500MW 和1000MW ；各自的单位调节功率分别以两系统容量为基准的标幺值；设A 系统负荷增加100MW 。试计算下列情况下的频率变化量和联络线上流过的交换功率：①A 、B 两系统机组都参加一次调频②A 、B 两系统机组都不参加一、二次调频。A 、B 两系统都参见一次调频，A 系统由机组参加二次调频增发60MW （13分） 图1 K GA*=25 K LA*=1.5 P ab K GB*=20 K LB*=1.3 1500MW 1000MW 电力系统分析练习题 一、简答题 1、电力线路的正序电抗与零序电抗是否相等？ 2、在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？ 3、动力系统、电力系统和电力网的基本构成形式如何？ 4、电力变压器的主要作用是什么？ 5、采用标么值计算有什么优点？ 6、对电力系统运行的要求是什么？ 7、试画出单相变压器等值电路。 8、试画出电力线路等值电路。 二、如图所示的电力系统 1.确定发电机G，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c的额定电压； 2.给出其稳态分析时的等值电路； 3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW，功率因数为 0.80（感性），末端电压为35kV，计算线路L-3的功率损耗和电压损耗； 4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会 增加还是减少？ 三、电力系统接线如下图所示，电网各级电压示于图中，求 1)发电机和各变压器高低压侧额定电压； 2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。 四 93kW,短路电压23.5kW G 、B 。 五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S （1-2）%=13.15, V S （2-3）%=5.7, V S （3-1）%=20.4, ΔP 0=187千瓦，I 0 %=0.856。试求归算到220千伏侧的变压器参数。（注：功率值未归算，电压值已归算） 六、已知某一变压器参数如表1所示。 表1 一、选择题（每个4分） 1. 对电力系统运行的首要要求（A ）。 A ．保证安全可靠供电 B ．电能质量合乎要求 C ．经济性良好 D ．减小对生态有害影响 2. 在电力系统的标么值计算中，基准功率和基准电压之间的关系满足（D ） A ．/3 B B B S U I = B ．B B B S U I = C ．3B B U I D ．3B B B S U I = 3. 按供电可靠性来划分，电力网的接线方式可分为（C ）。 A ．单回放射式和链式 B ．双回放射式和树干式 C ．有备用接线和无备用接线 D ．链式和环式 4. 我国目前电力系统的最高电压等级是（D ）。 A ．交流500KV ，直流500KV ± B ．交流750KV ，直流500KV ± C ．交流500KV ，直流800KV ± D ．交流1000KV ，直流800KV ± 5. 电力系统经消弧线圈接地时，应采用的补偿方式为（C ）。 A 、全补偿； B 、欠补偿； C 、过补偿； D 、欠补偿或全补偿。 6. 节点导纳矩阵是一个（ B ）。 A ．非稀疏不对称矩阵 B ．稀疏对称矩阵 C ．非稀疏对称矩阵 D ．稀疏不对称矩阵 7. 所谓潮流计算，是指对电力系统某一稳态运行方式，确定系统的（A ）。 A 、电压分布和功率分布 B 、电流分布和功率分布 C 、功率分布 D 、电压分布 8.电力系统中PQ节点的数量（B ） A.全都是 B.大量的 C.少量的 D.必有且一般只设一个 9.电力系统运行电压的水平决定于（A ） A.有功功率的平衡 B.无功功率的平衡 C.有功功率 D.无功功率 10. 电力系统静态稳定性是指（ A ） A、正常运行的电力系统受到小干扰作用后，不发生自发振荡或失步，自动恢复到初始运行状态的能力； B、正常运行的电力系统受到小干扰作用后，保持同步运行的能力； C、正常运行的电力系统受到大干扰后，保持同步运行的能力； D、正常运行的电力系统受到打干扰作用时，不发生自发震荡和失步，自动恢复到初始运行状态的能力。 二、简答题（每个6分） 1.三相电力系统中性点运行有几种方式？各自有什么特点？ 1 、中性点不接地系统的优点：这种系统发生单相接地时，三相用电设备能正常工作，允许暂时继续运行两小时之，因此可靠性高，其缺点：这种系统发生单相接地时，其它两条完好相对地电压升到线电压，是正常时的√ 3 倍，因此绝缘要求高，增加绝缘费用。 2 、中性点经消弧线圈接地系统的优点：除有中性点不接地系统的优点外，还可以减少接地电流；其缺点：类同中性点不接地系统。 3 、中性点直接接地系统的优点：发生单相接地时，其它两完好相对地电压不升高，因此可降低绝缘费用；其缺点：发生单相接地短路时，短路电流大，要迅速切除故障部分，从而使供电可靠性差。 2.无备用电源接线方式的接线形式有哪些？ 答：双回放射式、树干式、链式、环式、两端供电网络。 自测题（一）一电力系统的基本知识 一、单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题 2.5分，共50分） 1、对电力系统的基本要求是（）。 A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响； B、保证对用户的供电可靠性和电能质量； C、保证对用户的供电可靠性，提高系统运行的经济性； D保证对用户的供电可靠性。 2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）。 A、一级负荷； B、二级负荷； C、三级负荷； D、特级负荷（ 3、对于供电可靠性，下述说法中正确的是（）。 A、所有负荷都应当做到在任何情况下不中断供电； B、一级和二级负荷应当在任何情况下不中断供电； C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电； D—级负荷在任何情况下都不允许中断供电、二级负荷应尽可 能不停电、三级负荷可以根据系统运行情况随时停电。 4、衡量电能质量的技术指标是（）。 A、电压偏移、频率偏移、网损率； B ［、电压偏移、频率偏移、电压畸变率； C、厂用电率、燃料消耗率、网损率； D、厂用电率、网损率、 电压畸变率 5、用于电能远距离输送的线路称为（）。 A、配电线路； B、直配线路； C、输电线路； D、输配 电线路。 6、关于变压器，下述说法中错误的是（） A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求； B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换； C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同； D变压器的副边绕组额定电压一般应为用电设备额定电压的 1.1倍。 7、衡量电力系统运行经济性的主要指标是（）。 A、燃料消耗率、厂用电率、网损率； B 、燃料消耗率、建 设投资、网损率； C、网损率、建设投资、电压畸变率； D 、网损率、占地面积、建设投资。 8关于联合电力系统，下述说法中错误的是（）。 A、联合电力系统可以更好地合理利用能源; B、在满足负荷要求的情况下，联合电力系统的装机容量可以减 少; 电力系统分析题库 一、选择题 1、中性点不接地系统发生单相接地短路时，非故障相电压升高至（ A ） A 、线电压 B 、 1.5 倍相电压 C 、1.5 倍线电压 D 、 根号 2 倍相电压 2、目前我国电能输送的主要方式是（ C ）。 A 、直流 B 、单相交流 C 、三相交流 D 、交直流并重 3、系统发生两相接地短路故障时，复合序网的连接方式为（ A ） A 、正序、负序、零序并联 B 、正序、负序并联、零序网开路 C 、正序、零序并联、负序开路 4、输电线路采用分裂导线的目的是（ A 、减小电抗 B 、减小电阻 D 、零序、负序并联，正序开路 A ）。 C 、增大电抗 D 、减小电纳 5、系统备用容量中，哪种可能不需要专门配置？（ A ） A 、负荷备用 B 、国民经济备用 C 、事故备用 D 、检修备用 6、电力系统潮流计算中，功率指（ C ）。 A 、一相功率 B 、两相功率 C 、三相功率 7、根据对称分量法， a 、b 、c 三相的零序分量相位关系是（ A 、a 相超前 b 相 B 、b 相超前 a 相 C 、c 相超前 b 相 D 、相位相同 D 、四相功率 D ） 8、电力系统有功功率电源为（ B ）。 A 、发电机、调相机 B 、发电机 C 、调相机 D 、发电机、电容器 9、输电线路单位长度的电阻主要决定于（ D ） A 、材料和对地高度 B 、电晕损耗和电压 C 、几何均距和半径 D 、材料和粗细 10、有备用接线方式的优、缺点是（ D ）。 A 、优点：供电可靠性高。缺点：电压低 B 、优点：供电可靠性低。缺点：造价高 C 、优点：供电可靠性高，调度方便。缺点：造价高 D 、优点：供电可靠性和电压质量高。缺点：造价高和调度复杂 11、电力系统的有功功率电源是（ A ） A 、发电机 B 、变压器 C 、调相机 D 、电容器 12、电力网某条线路的额定电压为 UN=110kV ，则它表示的是（ D ）。 1 C 、 1 D 、线电压 A 、相电压 B 、 3 相电压 3 线电压 13、衡量电能质量的指标有（ D ） A 、电压和功率 B 、频率和功率 C 、电流和功率 D 、电压大小，波形质量，频率 14、解功率方程用的方法是（ A ）。 A 、迭代法 B 、递推法 C 、回归法 D 、阻抗法 15、电力系统短路故障计算主要求取的物理量是（ A ） A 、电压，电流 B 、电阻，电抗 C 、电阻，功率 D 、电流，电抗 电力系统分析复习题 二、计算题 1．有一台110/11，容量为20000KVA 的三相双绕组变压器，名牌给出的实验数据为：△P K =135KW, P 0=22KW ，U k %=10.5，I 0%=0.8，试计算折算到一次侧的Γ型变压器参数，画出等值电路。 2. 无穷大电源供电系统如图1所示，在输电线中点发生三相短路，求短路冲击电流最大有效值和短路功率，已知：Ug=110kV,降压变压器参数为Z T =0.5003+j7.7818Ω，Z L =1.1+j402Ω。 图1 3.电力线路长80km ，线路采用LGJ-120导线，其参数为Z l =21.6+j33Ω，B l /2=1.1*10-4 S ，线路额定电压为110KV ，末端接有一台容量为20MVA 、变比为110/38.5KV 的降压变压器，折算到变压器高压侧的变压器参数为： Z T =4.93+j63.5Ω，Y T =(4.95-j49.5)*10-6 S ，变压器低压侧负荷为15+j11.25MVA ，正常运行时要求线路始端电压U 1为117.26KV 。试画出网络等值电路，计算该输电网的潮流、电压分布（有名值、标幺值均可）。 4．计算图3网络导纳矩阵（图中数据是阻抗值） 图 3 5.单相对地短路故障如图4所示，故障边界条件为：. . . 0,0fb fa fc U I I ===, 其中：Z 0 =j0.25, Z 1 =j0.14, Z 2 =j0.15, U F =1.05∠0 （a ）画出序网络的连接关系图，(b)写出正、负、零序故障电流、电压计算式。 T 1 L 23 S 36KV 图4 电力线路长100km ，线路采用LGJ-120导线，如图3所示，其参数为Z l =27+j41.2Ω，B l /2=j1.38×10-4 S ，线路额定电压为110kV ，末端接有一台容量为20MVA 、变比为110/38.5kV 的降压变压器，折算到变压器高压侧的变压器参数为：Z T =4.93+j63.5Ω，Y T =(4.95-j49.5)×10-6 S ，变压器低压侧负荷为10+j5MVA ，正常运行时要求线路始端电压U 1为118kV 。（1）试画出网络参数为有名值时的等值电路；（2）计算各元件标幺值并绘制标幺值等值电路；（3）计算该输电网的潮流、电压分布（有名值、标幺值均可）。 图3 三、综合题 1. 某一网络进行潮流计算后的数据如图5所示，说明该系统中发电机、变压器及负载个数，利用图中数据说明发电机总的发电功率，负荷总的用电功率，计算网络损耗和效率，网络中各节点电压是否满足稳态运行要求，若要增大节点电压可采取哪种措施？ 图5 2、电力线路长80km ，线路采用LGJ-120导线，如图3所示，其参数为Z l =21.6+j33Ω，B l /2=j1.1×10-4 S ，线路额定电压为110kV ，末端接有一台容量为20MVA 、变比为110/38.5kV 的降压变压器，折算到变压器高压侧的变压器参数为： Z T =4.93+j63.5Ω， T 1 L 23 S 36KV 第一套 一、填空题 ' d X 是同步发电机的 电抗。' q E 是同步发电机的 电势，它正比于磁 链 。 当同步发电机的外部电路突然三相短路时，由于外界阻抗减小，定子绕组 突然增大，相应电枢反应磁链也将 ，原来稳定状态下电极内部的电磁 遭到破坏。 电力系统的静态稳定性是指电力系统受到瞬时的小的 时，能够自动恢复到 状态的能力。静态稳定的实用判据是 ＞ d δ d S Eq Eq p = 。 当零序电压加在变压器绕组连接成 或中性点不接地的星形一侧时，无论另一侧绕组的 如何，变压器中都没有 流通。 当零序电压加在变压器绕组连接成三角形或 不接地的星行一侧时，无论另一侧绕组的 如何，变压器中都没有 流通。此时，变压器的零序电抗X0= 。 同步发电机端外突然发生三相短路时，在电磁暂态过程中，励磁绕组中的直流分量电流fa i ?和定子三相电流中同步频率交流自由分量 f ωi ?按时间常数 衰减，它是励磁绕组 与 之比。 引起电力系统较大扰动的主要原因是： 、切除或投入系统的主要元件、 。 电力系统的故障可分为 和 两大类。 短路电流最大有效值 imp I 是发生在短路后的 时刻，并假定在该时刻前后 内 非周期分量 的电流有效值。 有阻尼同步发电机突然三相短路时刻，电势 和 不能突变。 与单回路无避雷线三相架空电力线路相比，双回路无避雷线三项架空电力线路的零序电抗值 。 电力系统静态稳定的实用判据为： ；电力系统频率的静态稳定的判据是 ； 电动机静态稳定运行的转矩—转差率的判据是 。 同步发电机基本方程式经派克变换后，内部的电磁关系仍为 。 有阻尼绕组同步发电机三相短路的暂态过程通常可分为两个阶段：短路的最初阶段称为 ；稍后阶段仍称为 。 短路电流最大有效值 imp I 是发生在短路后的 ，即t= 时，当冲击系数 8 .1imp =K 时， = imp I ωI 。 有阻尼同步发电机突然三相短路时刻，电势 和 不能突变。( E q '' E d ' ') 2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。 A 、一级负荷； B 、二级负荷； C 、三级负荷； D 、特级负荷。 4、衡量电能质量的技术指标是（ ）。 A 、电压偏移、频率偏移、网损率； B 、电压偏移、频率偏移、电压畸变率； C 、厂用电率、燃料消耗率、网损率； D 、厂用电率、网损率、电压畸变率 5、用于电能远距离输送的线路称为（ ）。 A 、配电线路； B 、直配线路； C 、输电线路； D 、输配电线路。 7、衡量电力系统运行经济性的主要指标是（ ）。 A 、燃料消耗率、厂用电率、网损率； B 、燃料消耗率、建设投资、网损率； C 、网损率、建设投资、电压畸变率； D 、网损率、占地面积、建设投资。 8、关于联合电力系统，下述说法中错误的是（ ）。 A 、联合电力系统可以更好地合理利用能源； B 、在满足负荷要求的情况下，联合电力系统的装机容量可以减少； C 、联合电力系统可以提高供电可靠性和电能质量； D 、联合电力系统不利于装设效率较高的大容量机组。 9、我国目前电力系统的最高电压等级是（ ）。 A 、交流500kv ，直流kv 500±； B 、交流750kv ，直流kv 500±； C 、交流500kv ，直流kv 800±；； D 、交流1000kv ，直流kv 800±。 10、用于连接220kv 和110kv 两个电压等级的降压变压器，其两侧绕组的额定电压应为（ ）。 A 、220kv 、110kv ； B 、220kv 、115kv ； C 、242Kv 、121Kv ； D 、220kv 、121kv 。 11、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（ ）。 A 、单电源双回路放射式； B 、双电源供电方式； C 、单回路放射式接线； D 、单回路放射式或单电源双回路放射式。 12、关于单电源环形供电网络，下述说法中正确的是（ ）。 A 、供电可靠性差、正常运行方式下电压质量好； B 、供电可靠性高、正常运行及线路检修（开环运行）情况下都有好的电压质量； C 、供电可靠性高、正常运行情况下具有较好的电压质量，但在线路检修时可能出现电压质量较差的情况； D 、供电可靠性高，但电压质量较差。 13、关于各种电压等级在输配电网络中的应用，下述说法中错误的是（ ）。 A 、交流500kv 通常用于区域电力系统的输电网络； B 、交流220kv 通常用于地方电力系统的输电网络； C 、交流35kv 及以下电压等级通常用于配电网络； D 、除10kv 电压等级用于配电网络外，10kv 以上的电压等级都只能用于输电网络。 14、110kv 及以上电力系统应采用的中性点运行方式为（ ）。 A 、直接接地； B 、不接地； C 、经消弧线圈接地； D 、不接地或经消弧线圈接地。 16、110kv 及以上电力系统中，架空输电线路全线架设避雷线的目的是（ ）。 三、简答题 31．电力变压器的主要作用是什么？ 答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。 32．简单闭式网分为哪些类网络？ 答：简单的闭式网可分为两端供电网络（2分）和环形网络（2分）两类（1分）。 33．为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系统的电压水平？ 答：通过调分接头实质是改变了电力网的无功分布，只能改善局部电压水平，同时却使系统中另个的某些局部电压水平变差并不能改变系统无功不足的状况因此就全系统总体来说并不能改变系统的电压水平。 34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？ 答：在输电线路送端的变压器经小电阻接地，当线路送端发生不对称接地时，零序电流通过该电阴将消耗部分有功功率起到了电气制动作用，因而是能提高系统的暂态稳定性。 四、简算题 35．某三相单回输电线路，采用LGJ －300型导线（计算外径25.2mm ），已知三相导线正三角形布置，导线间距离D ＝6m ，求每公里线路的电抗值。 解：计算半径：m 106.12mm 6.122 2.25r 3-?=== 几何均距：D m =D=6m /km 403.0 0157.010 6.126 lg 1445.0 0157.0r D g l 1445.0x 3 m 1Ω=+?=+=- 36。.110KV 单回架空线路，其参数如图所示，线路始端电压为116KV ，末端负荷为15＋j10MVA ，求该电力线路末端电压及始端输出的功率。 解： 37．某系统发电机组的单位调节功率为740MW/Hz，当负荷增大200MW时，发电机二次调频增发40MW，此时频差为0.2Hz，求负荷的单位调节功率。 解： 38．网K点发生两相短路接地，求K点短路电流值。 第一章电力系统概述 1. 发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压比系统的额定电压（C ）。 A．高10% B．高2.5% C．高5% D．低5% 2. 考虑变压器的内部电压损耗，变压器的二次绕组的额定电压规定比系统的额定电压（）。 A．高10% B．高7% C．高5% D．低5% 参考答案：A 3. 如果变压器的短路电压小于7%或直接与用户连接时，变压器的二次绕组的额定电压规定比系统的额定电压（）。A．高10% B．高7% C．高5% D．低5% 参考答案：C 4. 对电力系统运行的首要要求（）。 A．保证安全可靠供电B．电能质量合乎要求C．经济性良好D．减小对生态有害影响参考答案：A 5. 停电后可能发生危机人身安全的事故，或长时间扰乱生产秩序的电力负荷属于（）A．三级负荷B．二级负荷C．一级负荷D．特级负荷参考答案：C 6. 中断供电后可能造成大量减产，影响城市中大量居民的正常活动的电力负荷属于（）A．三级负荷B．二级负荷C．一级负荷D．特级负荷参考答案：B 7. 我国电力系统的频率，正常运行时允许的偏移范围是（）A．±0.7 Hz B．±0.5 Hz C．±0.2 Hz~±0.5 Hz D．±0.1 Hz~±0.7 Hz 参考答案：C 8. 我国35kV及以上电压等级的电力用户，供电电压正常允许的偏移范围是额定值的（）A．±7% B．±5% C．±5% ~±7% D．±7% ~±10% 参考答案：B 9. 我国10kV及以上电压等级的电力用户，供电电压正常允许的偏移范围是额定值的（）A．±5% B．±7% C．±5% ~±7% D．±7% ~±10% 参考答案：B 10. 我国对6~10kV供电电压的波形畸变率限制范围是（）A．≤±5% B．≤5% C．≤±4% D．≤4% 参考答案：D 11. 我国对0.38kV供电电压的波形畸变率限制范围是（）A．≤±5% B．≤5% C．≤±4% D．≤4% 参考答案：B 12. 以下哪项不属于无备用接线的网络（）。 A．单回路放射式B．干线式C．树状网络D．环形网络参考答案：D 13. 将大容量发电厂的电能输送到负荷集中地区的电力网是（）。A．高压网络B．低压网络C．输电网络D．配电网络参考答案：C 14. 由（）的各种电器设备连接在一起而组成的整体称为电力系统。 A．生产电能B．输送电能C．分配电能D．消费负荷参考答案：ABCD 15. 以下选项中，哪些是与电能生产相关的动力部分（ABC ）A汽轮机和锅炉B．火电厂热用户C．水轮机和水库D变电站16. 电力网包括哪些部分（） A．变压器B．输电线路C．电力用户D．发电厂参考答案：AB 17. 电力系统运行的特点（）。 A．稳定运行B．电能不能大量存储C．暂态过程非常短D．与经济和生活密切相关参考答案：BCD 18. 对电力系统运行的要求（）。 A．保证安全可靠供电B．电能质量合乎要求C．经济性良好D．减小对生态有害 《电力系统分析》试卷A 参考答案及评分标准 一、单选题：（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的序号，填入下面的答题栏内，多选不给分。每小题2分，共24分） 二、 判断题（下述说法中，对于你认为正确的打“√”，错误的打“×”，并将答案填入下面的答题栏内。每小题2分，共24分） 三、计算题（共52分） 1、（13分）额定电压110kV 的辐射形电网各段阻抗及负荷如图所示。已知电源A 的电压为121kV ，求功率分布和各母线电压。（注：考虑功率损耗，不计电压降落的横分量V δ） 解： 22 2 108(2030)0.2710.407110 BC S j j MVA +?=+=+ （2分） ''(108)0.2710.4079.7937.593B C BC S S S j j j MVA =-+?=--++=-- （1分） '''40309.7937.59330.20722.407B B B S S S j j j MVA =+=+--=+ （1分） 22 2 30.20722.407(2040) 2.338 4.676110 AB S j j MVA +?=+=+ （2分） ' 30.20722.407 2.338 4.67632.54527.083A B AB S S S j j j =+?=+++=+ （1分） 已知121A V kV = 32.5452027.08340 14.332121 AB V kV ?+??= = （2分） 12114.332106.668B A AB V V V kV =-?=-= （1分） (9.793)20(7.593)30 3.972106.668 BC V kV -?+-??= =- （2分） 106.668 3.972110.64C B BC V V V kV =-?=+= （1分） 一．选择题（每题4分） 1. 电力系统的有功功率电源是（B ） A ．调相机 B ．发电机 C ．电容 D ．变压器 2. 电力系统的短路类型中，属于对称短路的是（D ） A ．单相短路； B ．两相短路； C ．两相短路接地； D ．三相短路。 3. 对电力系统并列运行的暂态稳定性而言，最不利的短路故障是（A ） A ．单相接地短路； B ．两相短路； C ．两相接地短路； D ．三相短路。 4. 作为判据0>δ d dP e 主要应用于分析简单系统的（D ） A. 暂态稳定 B. 故障计算 C. 调压计算 D. 静态稳定 5. 两相短路接地故障中，附加阻抗Z △为（D ） A.Z0Σ B.Z2Σ C.Z0Σ+Z2Σ D.Z0Σ∥Z2Σ 6. 电力系统的频率主要决定于（A ） A.有功功率的平衡 B.无功功率的平衡 C.电压质量 D.电流的大小 7. 若AC 两相发生短路，则基准相选择为（B ） A ．A 相 B ．B 相 C ．C 相 D ．A 相和C 相 8. 电压和电流的各序对称分量由Y，d11联接的变压器的星形侧经过三角形侧时，正序系统的相位发生的变化是（A） A．逆时针方向转过300 B．顺时针方向转过300 C．不变 D．不确定 二．简答题（每题5分） 1. 简述电力系统静态稳定的定义，其稳定的标志是什么？ 答：静态稳定是指电力系统在某一运行方式下受到一个小干扰后，系统自动恢复到原始运行的能力。能恢复到原始运行状态，则系统是静态稳定的，否则就是静态不稳定的； 2. 简述电力系统暂态稳定的定义，其稳定的标志是什么？ 答：暂态稳定是指系统受到大干扰后，各同步发电机保持同步运行并过渡到新的稳定运行方式或恢复到原来稳定运行方式的能力。暂态稳定的标志通常指保持第一或第二个振荡周期不失步。 3. 什么是电力系统的短路？短路故障有哪几种类型？哪些是对称短路？哪些是不对称短路？ 答：电力系统的短路是指一切不正常的相与相之间或相与地之间（对于中性点接地的系统）发生通路的情况。正常运行时，除中性点外，相与相之间或相与地是绝缘的。如果由于某种原因使其绝缘破坏而构成了通路，就称电力系统发生了短路故障。 短路故障有四种类型：三相短路、两相短路、两相短路接地和单相接地短路。 其中三相短路称为对称短路，其他三种类型的短路都称为不对称短路。 4. 什么是对称分量法？正序、负序、零序各有什么特点？ 答：对称分量法是指三相电路中，任意一组不对称的三相量Fa、Fb、Fc,可以分解为三组三相对称的分量，（1）正序分量（Fa1、Fb1、Fc1）：三相量大小相等，相位互差120，且与系统正常对称运行时的相序相同，正序分量为一平衡三相系统。（2）负序分量（Fa2、Fb2、Fc2）：三相量大小相等，相位互差120，且与系统正常对称运行时的相序相反，负序分量也为一平衡三相系统。（3）零序分量（Fa0、Fb0、Fc0）：三相量大小相等，相位一致。 5. 简述电力系统短路故障的类型，并指出哪些为对称短路，哪些为不对称短路。 答：短路故障有四种类型：三相短路、两相短路、两相短路接地和单相接地短路。其中三相短路称为对称短路，其他三种类型的短路都称为不对称短路。 自测题（一）—电力系统的基本知识 一、单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题分，共50分） 1、对电力系统的基本要求是（）。 A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响； B、保证对用户的供电可靠性和电能质量； C、保证对用户的供电可靠性，提高系统运行的经济性； D、保证对用户的供电可靠性。 2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）。 A、一级负荷； B、二级负荷； C、三级负荷； D、特级负荷。 3、对于供电可靠性，下述说法中正确的是（）。 A、所有负荷都应当做到在任何情况下不中断供电； B、一级和二级负荷应当在任何情况下不中断供电； C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电； D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。 4、衡量电能质量的技术指标是（）。 A、电压偏移、频率偏移、网损率； B、电压偏移、频率偏移、电压畸变率； C、厂用电率、燃料消耗率、网损率； D、厂用电率、网损率、电压畸变率 5、用于电能远距离输送的线路称为（）。 A、配电线路； B、直配线路； C、输电线路； D、输配电线路。 6、关于变压器，下述说法中错误的是（） A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求； B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换； C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同； D、变压器的副边绕组额定电压一般应为用电设备额定电压的倍。 电力系统分析（上）“随堂练习题库” 附件一： 附件二： 随堂练习题 1．由（）的各种电器设备连接在一起而组成的整体称为电力系统。 A．生产电能 B．输送电能 C．分配电能 D．消费负荷 【答案：ABCD】 2．以下选项中，哪些是与电能生产相关的动力部分（） A．汽轮机和锅炉 B．火电厂热用户 C．水轮机和水库 D．变电站 【答案：ABC】 3．电力网包括哪些部分（） A．变压器 B．输电线路 C．电力用户 D．发电厂 【答案：AB】 4．发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压比系统的额定电压（）。 A．高10% B．高2.5% C．高5% D．低5% 【答案：C】 5．考虑变压器的内部电压损耗，变压器的二次绕组的额定电压规定比系统的额定电压（）。 A．高10% B．高7% C．高5% D．低5% 【答案：A】 6．如果变压器的短路电压小于7%或直接与用户连接时，变压器的二次绕组的额 定电压规定比系统的额定电压（）。 A．高10% B．高7% C．高5% D．低5% 【答案：C】 7．电力系统运行的特点（）。 A．稳定运行 B．电能不能大量存储 C．暂态过程非常短 D．与经济和生活密切相关 【答案：BCD】 8．对电力系统运行的要求（）。 A．保证安全可靠供电 B．电能质量合乎要求 C．经济性良好 D．减小对生态有害影响 【答案：ABCD】 9．对电力系统运行的首要要求（）。 A．保证安全可靠供电 B．电能质量合乎要求 C．经济性良好 D．减小对生态有害影响 【答案：A】 10．停电后可能发生危机人身安全的事故，或长时间扰乱生产秩序的电力负荷属于（） A．三级负荷 B．二级负荷 C．一级负荷 D．特级负荷 【答案：C】 11．中断供电后可能造成大量减产，影响城市中大量居民的正常活动的电力负荷属于（） A．三级负荷 B．二级负荷 C．一级负荷 D．特级负荷 【答案：B】 12．我国电力系统的频率，正常运行时允许的偏移范围是（） A．±0.7 Hz B．±0.5 Hz C．±0.2 Hz~±0.5 Hz D．±0.1 Hz~±0.7 Hz 【答案：C】 电力系统分析考试题 电力系统分析考试题 一、判断题 1、分析电力系统机电暂态过程时，通常认为电磁暂态过程已经结束，即不再考虑发电机内部的电磁暂态过程。（√） 2、短路冲击电流出现在短路发生后约半个周期。（√） 3、不管发电机的各个绕组是由超导体还是非超导体构成，短路电流中的非周期分量都将逐渐衰减到零。（×） 4、当发电机定子绕组之间的互感系数为常数时，发电机为隐极机。 （√） 5、电力系统发生不对称短路时，不仅短路点三相参数不对称，电力系统其他部分三相参数也将成为三相不对称的。（×） 6、不管架空输电线路是否假设避雷线，其负序电抗都是一样的。 （√） 7、电力系统发生不对称接地短路时，故障处三相电压不对称分解出的零序电压是电力系统中出现零序电流的原因。（√）8、小干扰法既可用于电力系统静态稳定性的分析，也可用于电力系统暂态稳定性的分析。（×） 9、线路串联电容器可以提高电力系统并列运行的静态稳定性。 （√） 10、从严格的意义上讲，电力系统总是处于暂态过程之中。（√） 11、无限大电源的频率保持不变，而电压却随着负荷的变化而变化，负荷越大，电源的端电压越低。（×） 12、不管同步发电机的类型如何，定子绕组与转子绕组之间互感系数都是变化的。（√） 13、对称分量法只能用于线性电力系统不对称故障的分析计算。（叠加）（√） 14、派克变换前后，发电机气隙中的磁场保持不变。（√） 15、具有架空地线的输电线路，架空地线的导电性能越强，输电线路的零序阻抗越大。（×） 16、不对称短路时，发电机机端的零序电压最高。 （×） 17、同步发电机转子的惯性时间常数JT反映了转子惯性的大小。（√） 18、短路计算时的计算电抗是以发电机的额定容量为基准的电抗标幺值。（√） 19、切除部分负荷是在电力系统静态稳定性有被破坏的危机情况下，采取的临时措施。（√） 20、变压器中性点经小电阻接地可以提高接地短路情况下电力系统并列运行的暂态 稳定性（√） 21、对称分量法不能用于非线性电力网的不对称短路分析。（√） 22、不管电力系统中性点采用什么样的运行方式，其零序等值电路都是一样的。（×） 23、在三序电抗相等的情况下，三相短路与单相接地短路时故障相的短路电流相同，因此它们对于电力系统并列运行暂态稳定性的影响也相同。（×） 24、输电线路采用单相重合闸与采用三相重合闸相比较，单相重合闸更有利于提高单相接地短路情况下电力系统并列运行的暂态稳定性。（√） 电路分析试题及答案内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128） 电路分析期中练习题 班级:___________学号:___________姓名:___________得分:___________ 一、单项选择题(10小题，共20分) 1．已知接成Y 形的三个电阻都是30Ω，则等效?形的三个电阻值为（ ）。 A 、全是10Ω B 、两个30Ω一个90Ω C 、两个90Ω一个30Ω D 、全是90Ω 2. 电路如图所示，其网孔方程是： ? ??=+-=-04001003 2003002121I I I I 则CCVS 的控制系数r 为 A 、100Ω B 、-100Ω C 、50Ω D 、-50Ω 3. 如图所示，电路中电流I 为（ ）。 A 、-2.5A B 、2.5A C 、-1.5A D 、1.5A 4. 如图所示，电路中理想电流源的功率为（ ）。 A 、30W B 、60W C 、20W D 、-20W 5. 如图所示，二端网络a 、b 端的等效电阻为（ ）。 A 、12Ω B 、36Ω C 、48Ω D 、24Ω 10 2A 10 10 +40V I 6. 如图所示，电路中电阻1Ω吸收的功率为（ ）。 A 、1W B 、4W C 、9W D 、81W 7. 如图所示，电路中电压U S 为（ ）。（提示：计算每条支路电流和电压） A 、4V B 、7V C 、2V D 、8V 8. 如图所示，结点1的结点电压方程为（ ）。 A 、6U 1-U 2=6 B 、5U 1=2 C 、5U 1=6 D 、6U 1-2U 2=2 9. 电流的参考方向为（ ）。 + 1Ω电路分析试题及其答案
