电工学与电子技术B复习题答案
一、选择题
1、一含源二端网络，测得其开路电压为100V，短路电流为10A，当外接10Ω负载电阻时，负载电流是（B）
A．10A；B．５Ａ；C．１５Ａ；Ｄ．２０Ａ．
２、电动势为10V、内阻为2Ω的电压源变换成电流源时，电流源的电流和内阻是（C）
A．10A，2Ω；B．10A，2Ω；C．5A，2Ω；Ｄ．2A，5Ω．
3、正弦交流电压u=100sin(628t+60o)V，它的频率为（A）
A．100Hz；B．50Hz；C．60Hz；Ｄ．628Hz．
4、一阻值为3Ω、感抗为4Ω的电感线圈接在交流电路中，其功率因数为（B）
A．0.3；B．0.6；C．0.5；Ｄ．0.4
5、电力系统负载大部分是感性负载，要提高电力系统的功率因数常采用（B）
A．串联电容补偿；B．并联电容补偿；C．串联电感补偿；Ｄ．并联电感补偿。
6、欲使放大器净输入信号削弱，应采取的反馈类型是（D）
A．串联反馈；B并联反馈；C．正反馈；Ｄ．负反馈。
7、由一个三极管组成的基本门电路是（B）
A．与门；B．非门；C．或门；Ｄ．异或门。
8、在脉冲门电路中，应选择（B）的三极管。
A．放大能力强；B．开关速度快；C．价格便宜；Ｄ．集电极最大耗散功率高。
9、数字集成门电路中，目前生产最多且应用最普遍的门电路是（D）
A．与门；B．非门；C．或门；Ｄ．与非门。
10、在Y形联接的三相对称电路中，相电流与线电流的相位关系是（C）
A．相电流超前线电流30o；B．线电流超前相电流30o；C．相电流与线电流同相；Ｄ．相电流超前线电流60o。
11、在三相四线制中性点接地供电系统中，线电压指的（A）的电压。
A．相线之间；B．零线对地间；C．相线对零线间；Ｄ．相线对地间。
12、三相四线制供电的相电压为220V，则线电压为（D）
A．220V；B．250V；C．311V；Ｄ．380V．
13、纯电感电路中，（C）
A．电流与电压同相位；B．电流与电压反相位；C．电压超前电流90o；Ｄ．电压滞后电流90o。
14、阻值为4Ω的电阻和容抗为3Ω的电容串联，总复数阻抗为（D）Ω
A．Z=3+j4；B．Z=3-j4；C．Z=4+j3；Ｄ．Z=4-j3。
15、额定电压都为220V的40W、60W和100W三只灯泡串联在220V的电源中，它们的发热量由大到小排列为（B）
A．100W、60W、40W；B．40W、60W、100W；C．100W、40W、60W；Ｄ．60W、100W、40W。
16、应用戴维南定理求含源二端网络的输入等效电阻的方法是将网络内的电动势（D）
A．串联；B．并联；C．开路；Ｄ．短接。
17、用一只额定值为110V/100W的白炽灯和一只额定值为110V/40W的白炽灯串联后接到220V的电源上，当开关闭合时，（C）
A．能正常工作；B．100W的灯丝烧毁；C．40W的灯丝烧毁；Ｄ．两只灯丝全烧毁。
18、有一220V/1000W的电炉，今欲接在380V的电源上使用，可串联的变阻器是（B）
A．100Ω/3A；B．50Ω/5A；C．30Ω/10A；Ｄ．50Ω/3A。
19、应用叠加定理计算线性电路时，（B）
A ．电压不可叠加；
B ．电流可以叠加；
C ．功率可以叠加；Ｄ．电压、电流和功率都可叠加。 20、工程上，电路的暂态过程从t=-0大致经过（B ）时间，就可认为到达稳定状态了。 A ．τ；B ．τ)5~3(；C ．τ10；Ｄ．∞。
21、有一正弦交流电流，其初相位?=30ψ，初始值i O =10A ，则该电流的幅值I m 为（A ）
A ．20A ；
B ．14A ；
C ． 10A ；Ｄ．28A 。
22、电感性负载并联电容器提高电路功率因数后，线路电流减小了，则测量用电量的瓦时计走字速度将（A ）
A ．不变；
B ．加快；
C ．减慢；Ｄ．或快或慢。 23、正弦交流电路的视在功率的定义为（A ）
A ．电压有效值与电流有效值的乘积；
B ．平均功率；
C ．瞬时功率的最大值；Ｄ．有功功率。 24、对半导体而言，其正确的说法是（C ）
A ．P 型半导体多数载流子为空穴，所以它带正电；
B ．N 型半导体多数载流子为自由电子，所以它带负电；
C ．P 型半导体和N 型半导体本身都不带电；
D ．在Ｎ型半导体中，空穴是多子，自由电子是少子
25、在放大电路中，若测得某晶体管3个极的电位分别为9V 、4V 、3.7V ，则这3 个极分别为（A ） A ． C 、B 、E ； B ．C 、E 、B ； C ．E 、C 、B 。
26、在放大电路中，若测得某晶体管3个极的电位分别为-6V 、-2.3V 、-2V ，则这-2.3 V 的那个极为（B ）
A ．集电极；
B ．基极；
C ．发射极。
27、在放大电路中，若测得某晶体管3个极的电位分别为6V 、1.2V 、1V ，则该管为（C ） A ．NPN 型硅管；B ． PNP 型锗管； C ．NPN 型锗管；D ． PNP 型硅管。
28、对某电路中的一个NPN 型硅管测试，测得U BE >0,U BC >0,U CE >0, 则此管工作在（B ） A ．放大区；B ．饱和区；C ．截止区。
29、对某电路中的一个NPN 型硅管测试，测得U BE <0,U BC <0,U CE >0, 则此管工作在（C ） A ．放大区；B ．饱和区；C ．截止区。
30、对某电路中的一个NPN 型硅管测试，测得U BE >0,U BC <0,U CE >0, 则此管工作在（A ） A ．放大区；B ．饱和区；C ．截止区。 31、晶体三极管的控制方式为（B ）
A ．输入电流控制输出电压；
B ．输入电流控制输出电流；
C ．输入电压控制输出电压。 32、场效晶体管的控制方式为（C ）
A ．输入电流控制输出电压；
B ．输入电压控制输出电压；
C ．输入电压控制输出电流。 33、射极输出器（A ）
A ．有电流放大作用，没有电压放大作用；
B ．有电流放大作用，也有电压放大作用；
C ．没有电流放大作用，也没有电压放大作用。
34、某测量放大电路，要求输入电阻高，输出电流稳定，应引入（B ）
A ．并联电流负反馈；
B ．串联电流负反馈；
C ．串联电压负反馈；
D ．并联电压负反馈。
35、与D C B A ???相等的为（C ）
A ．D C
B A ???；B ．)()(D
C B A +?+；C ．
D C B A +++。 36、与BC A A +相等的为（B ）
A ．A+
B ；B ．A+B
C ；C ．BC A +。 37、若1=+=AC B A Y ，则（C ）
A ．ABC=001；
B ．ABC=110；
C ．ABC=100。
38、已知函数C B B A F +=，则它的“与非—与非”表达式为（ B ）。 A.C B B A + B. C B B A C.AB BC
39、组合逻辑电路的分析是指（C ）。
A ．已知逻辑图，求解逻辑表达式的过程；
B ．已知真值表，求解逻辑功能的过程；
C ．已知逻辑图，求解逻辑功能的过程。
40、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出KCL 方程数和KVL 方程数为（ B ）。
A ．3个KCL 和4个KVL 方程；
B ．2个KCL 和5个KVL 方程；
C ．2个KCL 和4个KVL 方程。
41、如图1所示的电路中，U ab 为：（ D ）
A ．3V ；
B ．–3V ；
C ．–6V ；
D ．9V ． 42、如图2所示的电路中，已知U S 、U 、R ，求I 的公式为：（ A ）
A ．R E U I -=
；B ．R U E I -= ；C ．R U E I +=； D ．R
U
E I --=． 43、如图3 所示是某电路中的一个结点，已知A 10I 1=，A 5I 2=，A 5I 3-=，则I 4为（ A ） A ． 20A ； B ． 10A ； C ． 5A ； D ． 0．
44、在R —L 串联电路中，下列表达式中正确的是：（ C ）
A ．L R U U U +=；
B ．L X R Z +=；
C ．2L 2R 2U U U +=；Ｄ.Ｓ=Ｐ+Ｑ。
45、将三相对称负载接在同一三相电源上，作星形联接时负载消耗的功率是作三角形联接时的（ D ）倍？
A ． 3；
B ．3；
C ．3
1； D ．31
。
46、如图4所示的晶体管，测得三电极的电位分别是V 6U 1=，V 3U 2=，V 3.2U 3=，则该晶体管的的的类型及各电极的名称为：（ A ）
A ．NPN 型，①是集电极、②是基极、③发射极
B ．PNP 型，①是发射极、②是基极、③集电极
C ．NPN 型，①是集电极、②发射极、③基极
D ．PNP 型，①是集电极、②发射极、③基极
47、PNP 型晶体三极管处于放大状态时，各极电位关系必须满足：（ B ） A ．U C >U B >U E ； B ．U C U E > U B ；
48、家用单相三孔插座口常标有L 和N 字样，N 代表的含义是（ C ） A.火线； B.地线； C.零线； D.保护地线.
49、已知流过某负载的电流为)45t 314sin(222i ?-= A ，负载两端的电压为 )22t 314sin(2220u ?-=V ，该负载的性质是：
（ A ） A ．感性； B ．容性； C ．电阻性； D ．纯电感电路．
50、共集电极放大电路的电压放大倍数Au ( B )
A ．大于1；
B ．小于并接近1 ；
C ．等于1 ；
D ．远大于1． 51、下列哪一个不是逻辑函数的表示方法（ C ）。
A ．真值表；
B ．逻辑图；
C ．波形图；
D ．逻辑表达式. 52、一个输出电压几乎不变的设备，有载运行。当负载增加时，是指（C ）。 A ．负载电阻越来越大；B ．负载功率越来越小；C ．电源输出电流越来越大。 53、P 型半导体中的多数载流子是（ B ） A ．自由电子； B ．空穴； C ．正离子。
二、判断题
1．任何电流源都可转换成电压源。（N ）
2．三相对称负载作Δ联接，若每相负载的阻抗为10Ω，接在线电压为380V 的三相交流电路中，则电路的线电流为38A 。（N ）
3．若开环电压放大倍数A uo =2×105用分贝表示，等于100分贝。（N ） 4．三相△形联接的电路中，线电流是指流过相线中的电流。( Y ) 5．对用电器来说，提高功率因数就是提高用电器的效率。（N ） 6．锗二极管的导通电压是0.3伏（ Y ）。
7．电容元件对直流电而言可视为开路（Y ） 8．电感元件对直流电而而言可视为短路（Y ） 9．饱和失真是由于静态工作点Q 太高（Y ） 10．截止失真是由于静态工作点Q 太低（Y ）
11.并联后的总电阻值小于并联中任一电阻值。( Y ) 12.电路中每一段不分支的电路称为支路。( Y ) 13.非门电路只有一个输入端和一个输出端。（Y ） 14.PN 结在反向电压作用下导通。 ( N ) 15.交流电表指示的数值是其有效值。( Y )
16. 电路中两点电位都很高，则这两点间的电压一定很高。( N )
17.星形接法和三角形接法的三相对称负载的功率都可用同一个公式计算。( Y ) 18.三极管有三个工作区域，能起放大作用的是截止区域。( N ) 19.线性电阻的伏安特性是一条通过原点的直线。( Y ) 20.正弦量的有效值是其最大值的2倍。( N )
21．三态TTL 门电路除高电平、低电平外的第三种状态是高阻态。（ Y ） 22．稳压管是三极管。（ N ）
23．所有二极管都不能工作于反向击穿状态。（N ）
24．输出电阻r o 是反映放大电路的带负载能力的一个动态指标。（Y ）
25．输入电阻r i 是反映放大电路从信号源获取信号能力的一个动态指标。（Y ） 26．射随器可作为集成运算放大器的输出级。（Y ） 27．串联电阻上的电压分配与电阻成正比。（Y ） 28．并联电阻上的电流分配与电阻成反比。（Y ） 29．在电压表上串联一个大电阻可扩大其测量范围。（Y ） 30．在电流表上并联一个小电阻可扩大其测量范围。（Y ） 31．与非逻辑关系是与逻辑和或逻辑的组合。（N ）
32. 在布尔代数中A A AB CAB ABD AB =+=++1,均正确。（ N ） 33.最基本的逻辑关系有与、或和非逻辑。（ Y ）
34．理想运算放大器的差模输入电阻为∞，开环输出电阻为0，开环电压放大倍数为∞，共模模抑制比为∞。（Y ）
35.两个电流大小不等的独立电流源可以并联使用，不可以串联。（ Y ） 36.应用叠加定理时，不作用的电压源和电流源分别用短路和开路代替。（ Y ） 37.电容器的容抗大小仅与电容大小有关，而与交流电源的频率无关. （ N ） 38．在P 型半导体中，空穴是多子，自由电子是少子（ Y ） 39．在布尔代数中，AB B A =?（ N ）
40．在布尔代数中，若A+AB=A+AC ，则B=C （ N ）
三、填空题
1．两只电阻串联时的等效电阻值为10Ω，并联时的等效电阻值为2.5Ω，则这两只电阻的阻值分别为 5 Ω和 5 Ω。
2．某正弦交流电压为V )60t 100sin(2220?-π,则电压为有效值为 220V ，频率为 50Hz ，初相角为 -60o 。
3．对称三相交流电压的特征是：各相电压的最大值 相等 ；频率 相同 ；彼此间的相位互差 120 度。
4．由三根 相 线和一根 零 线所组成的供电网络，称为三相四线制电网。三相电压达到最大值的先后次序称为 相序 。习惯上的相序为 U 1→V 1→W 1 。
5．三相对称负载作三角形联接，接入三相对称电源后，各相负载两端的电压等于电源 线 电压，线电流数值上等于3倍相电流，相位上 滞后 相电流 30°。
6．最常用的半导体材料有 硅 和 锗 两种。
7．晶体二极管导通时的正向压降：硅管约为 0.6～0.7 V ，锗管约为 0.2～0.3 V 。通常硅二极管的死区电压约为 0.5 V ，锗二极管的死区电压约为 0.1 V 。
8．逻辑代数的三种最基本的运算关系有 与 、 或 、 非 ；写出异或逻辑函数表达式Y=B A B A +(其输入变量为A 、B)，其逻辑符号为：
9.晶体二极管是由一个 PN 结 作为管芯，其最主要的电特性是 单向导电性 ：加正向电压时PN 结处于 导通 状态，加反向电压PN 结处于 截止 状态。
10.晶体三极管有两个PN 结，即 发射 结和 集电 结；要具有电流放大作用必须具备的外部条件是： 发射结正偏 和 集电结反偏 。
11.晶体三极管有三种工作状态： 放大 状态、 饱和 状态和 截止 状态。
12.某放大电路中正常工作的三极管各极对地电位分别是：U 1=2V,U 2=2.7V,U 3=10V,则该管1脚是 E 极，2脚是
B 极，3脚是
C 极，该管采用 硅 材料，类型是 NPN 型。
13、在本征半导体内掺入微量的3价元素，可形成 P 型杂质半导体。其中的多子是 空穴 。 14、射极输出器的特点是输入电阻 高（大） ，输出电阻 低（小） 。
15．图示电路，已知E ＞0，I S1＞I S2 ＞0，试判断各元件起电源作用还是负载作用：电流源I S1 起 电源 作用；电流源I S2起 负载 作用；电压源E 起 负载 作用。
16．某相序为正序且负载作Y 接的三相四线制对称电路：已知)30314sin(2100+?=t i A A ，则
=B i )90314sin(2100-?t A ，=C i )150314sin(2100+?t A 。中线电流=N i 0 A
17．R 、C 串联电路，已知总电压 )314sin(200t u ?= V ，总电流 )45314sin(2100+?=t i A ，则R= 10 Ω， X C = 10 Ω， P= 1000 W ，Q= -1000 Var ，功率因数= ０．７０７ 。
18．图示相量图，已知 U=100V ，I= 20A ，
=ω100 rad/s 。则数学函数表达式u
=)30100sin(21000
-?t V ，i =)60100sin(2200
+?t A ； 相量式 =?
U 0
30100j e -V ，
=?
I 0
6020j e
A 。
19．根据晶体管的结构特点，基区的掺杂浓度最低。发射区的掺杂浓度最高。
20．就单管共发射极放大电路而言，当静态工作点过低（基极电流I B过小）时，输出波形易发生截止失真。
21．就单管共发射极放大电路而言，当静态工作点过高（基极电流I B过大）时，输出波形易发生饱和失真。
22．整流电路是直流稳压电源的重要组成部分，整流电路的作用是将正弦交流信号转变为脉动直流信号，该电路由二极管元件组成。
23．逻辑函数的表示方法有三种：逻辑状态表（真值表）、逻辑函数表达式和逻辑图。
24.在图示的电路中，
6Ω，则A、B
25．串联电路发生谐振时，串联阻抗的模具有_最小___（填最大或最小）值，在端电压一定时，电流达到__最大__（填最大或最小）值
26．电子电路包括模拟电路和数字电路两大部分。
27．低频功放电路一般有三种工作状态：甲类、乙类和甲乙类。
28．理想运放工作在线性区时的两个重要结论是：（1）u+ =u—，这种情况称为“虚短”；（2）i+ =i—=0，这种情况称为“虚断”。
29．如将A uo=2×105用分贝表示，等于106 分贝。
30．布尔代数所表示的是逻辑关系，不是数量关系
四、名词解释
1．结点——三条或三条以上支路的汇交点
2．网孔――内部不包含支路的回路。
3．相量――表征正弦时间函数的复数。
4．反馈——将放大电路的输出信号（电压或电流）的部分或全部，通过一定的方式，回送到电路的输入端。
5．相序——三相电压达到最大值的先后次序。
6．换路——一个电路接入电源或从电源断开或改变电路元件参数的过程。
7．零漂（温漂）——由于环境温度的变化，放大电路的输入信号为零时的输出信号在缓慢地、无规则地变化着的现象。
8．失真——放大电路输出信号的波形不像输入信号的波形的现象
9．整流——将正弦交流信号变成脉动直流信号的过程。
10．滤波——将脉动直流电变成较为平稳的直流电的过程。 11．半加——只求本位的和，暂不管低位送来的进位数。
12．编码——用数字或某种文字和符号来表示某一对象或信号的过程。
13．译码——将二进制代码（输入）按其编码时的原意译成对应的信号或十进制数码（输出）。
五、简答题
1、根据日常观察，电灯在深夜要比黄昏时亮一些，为什么？
答：由于输电线路的导线本身有电阻，通过电流时将产生线路电压降，所以负载端电压比电源端电压低些，输电线路中电流愈大降得愈多。深夜用电量比黄昏时小，所以负载端电压降得少些，电灯就亮些。
2、通常电灯开得愈多，负载愈大还是愈小？总负载电阻愈大还是愈小？
答：电灯都是并联接在电源上的，电源电压基本上不变，电灯开得愈多，输电线路中的电流愈大，即负载愈大，但总负载电阻愈小。
3、电感元件中通过恒定电流I 时可视为短路，是否此时电感L 为零？
答：由dt di L
u L L =可知，当电感元件中通过恒定电流I 时，0,0===
L L u dt
dI
dt di ，电感元件可视为短路，这并非L 为零，L 是电感元件本身的参数，是不变的。
4、电容元件两端加上恒定电压U 时可视为开路，是否此时电容C 为无穷大？
答：由dt du C
i C C =可知，当电容元件两端加上恒定电压U 时，0,0===
C C i dt
dU
dt du ，电容元件可视为开路，这并非C 为无穷大，C 是电容元件本身的参数，是不变的。
5、功率因数提高后，线路电流减小了，瓦时计会走得慢些（省电）吗？
答；瓦时计是计量电能消耗的仪表。与电感性负载并联电容器后，因为电容器是不消耗电能的，整个电路的有功功率并未改变，而电能与有功功率成正比，所以瓦时计不会走得慢些。
6、为什么电灯开关一定要接在相线（火线）上？
答：电灯开关应接在相线上。这样，当断开开关后灯具不带电，便可进行电灯的修理或更换，否则将带电作业，造成触电危险。
7、二极管伏安特性上有一个死区电压。什么是死区电压？硅管和锗管的死区电压的典型值约为多少？
答：当外加正向电压很低时，正向电流很小，几乎为零。当正向电压超过一定数值后，电流增大很快。这个一定数值的正向电压称为死区电压。通常，硅管的死区电压约为0.5V ，锗管的死区电压约为0.5V 。
8、为什么稳压二极管的动态电阻愈小，稳压效果愈好？
答：由稳压二极管的伏安特性可见，动态电阻Z
Z
Z I U r ??=
愈小，即Z U ?愈小，随电流Z I 变化产生的电压波动愈小，所以稳压效果愈好。
9、晶体管的发射极和集电极是否可以调换使用，为什么？
答：不可以。晶体管的发射区掺杂浓度高而面积小，而集电区掺杂浓度低而面积大。若调换使用，则扩散到基区的载流子的数量将严重不足，致使集电极电流和电流放大系数大为减小。
10、有两个晶体管，一个管子A I CBO μβ5.0,50==；另一个管子A I CBO μβ2,150==。如果其它参数一样，选用哪个管子较好？为什么？
答：两管的穿透电流分别为
A A I I CBO CEO μμβ5.255.0)501()1(1=?+=+=；
A A I I CBO CEO μμ3022)1501()1(2=?+=+=
可见，选用第一个管子较好，因为其穿透电流小，温度稳定性好。 11、发现输出波形失真，是否说明静态工作点一定不合适？
答：不一定，若工作点合适而信号幅度过大，也会产生波形失真。 12、在放大电路中，静态工作点不稳定对放大电路的工作有何影响？
答：静态工作点不稳定将引起波形失真，如工作点升高则产生饱和失真，工作点下移则产生截止失真。
13、什么叫“虚地”？在反相比例运算放大器电路中，同相输入端接“地”，反相输入端的电位接近“地”电位。既然这样，就把两个输入端直接连起来，是否会影响运算放大器的工作？
答：由于运算放大器的开环放大倍数很大，而输出电压为有限值，因此实际允许输入电压很小，可以忽略不计，但并非为零。当同相输入端接“地”时，0=+u ，则0≈-u ，反相输入端的电位接近“地”电位，故称“虚地”。若将两个输入端直接连接，则0,==-+i u u u ，无输出，运算放大器便不能工作。 14、逻辑运算中的1和0是否表示两个数字？
答：逻辑运算中的1和0只是表示两个相反的逻辑状态，如高和低、开和关、通和断、是和非等，不是算术运算中的两个数字。
15、逻辑代数和普通代数有什么区别？ 答：逻辑代数或称布尔代数是分析与设计逻辑电路的数学工具。它虽然和普通代数一样也用字母（A 、B 、C 等）表示变量，但变量的取值只有1和0两种，所谓逻辑1和逻辑0，它们不是数字符号，而是代表两种相反的逻辑状态。逻辑代数所表示的是逻辑关系，不是数量关系，这是它与普通代数本质上的区别。在逻辑代数中只有逻辑乘（与运算）、逻辑加（或运算）和求反（非运算）三种基本运算。而在普通代数中有加、减、乘、除等多种运算。
六、作图题
1、图示电路：已知u i =10t ωsin V ，E= 5 V ，二极管D 为理想二极管（正向导通时电压为零），试绘制 u o 的波形。
sin V，二极管为理想二极管（正向导通时电压为零），画出输出
2、已知下图中E=5V，u i=10t
电压u o的波形。
3、A、B的波形如图所示，请绘制Y的波形
七、证明题：
1、证明图中（a）及（b）所示两电路具有相同的逻辑功能，并写出逻辑状态表。
(a))实现 B A B A Y +=
(b)实现 B A B A B B B A B A A A B A B A Y +=+++=++=))(( 逻辑状态表：
2.
CD B +=
证明：CD A ACD B A B A +++CD A A B A A )()(+++=CD B +=
八、计算题
1、如图所示电路中，已知E 1=5V ，E 2 =12V ， R 1=3Ω， R 2=2Ω，R 3=4Ω，求各支路中的电流。
解：设上、下两个网孔回路的绕行方向全部为顺时针方向（如图所示），
则据KCL 与KVL 有：
＋I 1＋I 2－I 3＝0
－E 1＋I 1 R 1－E 2 －I 2R 2=0
＋E 2 ＋I 2R 2+I 3R 3＝0
将已知数据代入上述三式，并联立成方程组： ＋I 1＋I 2－I 3＝0
－5＋3I 1－12 －2I 2=0 ＋12＋2I 2+4I 3＝0 解之，得： I 1＝3A I 2＝－4A I 3＝－1A
“－”表示电流的实际方向与图中标的参考方向相反。
评分标准：本小题共10分。正确列出三个方程各得2分，求出I 1、I 2、I 3各得1分；说出结果为负值的含义得1分。
2、图示电路：已知E=24 V ，R 1=3 K Ω，R 2=6K Ω，R 3=5K Ω,C=20μF,换路前电路已处于稳定状态，当t=0秒时将开关S 闭合。
试求：（1）求换路后电容器上的电压u C (t) （2）绘制u C (t)的变化曲线
解：u C (0+)= u C (0-)=ER 2/（R 1+R 2）=24×6/（3+6）=16V （1分）
u C (∞)=24 V （1分） 1.010********=???==-C R τ S （1分） ()()()()[][]()V e
e
e
u u u t u t
t
t
C C C C τ
τ
τ
-
-
-+-=-+=∞-+∞=8242416240 （2分）
u C (t)的变化曲线 （2分）
3、有一日光灯电路，接在额定电压220伏的工频交流电源上，日光灯电路的等效电阻为300欧姆，电感为1.274亨，试计算这个电路中通过的电流和功率因数。
已知：U=220V ， R=300Ω，L=1.274H ，f=50Hz. 求：I ，λ。
解：Ω=???==400274.15014.322fL X L π
Ω=+=
+=
500400300222
2L X R Z
A Z U I 44.0500
220===
I=U/Z=220/500=0.44A 6.0500
300
cos ===Z R φλ＝
评分标准：本小题共7分。求出X L 、Z 各得1.5分；求出I ，λ各得2分。用其它方法求解按步骤酌情给分.
4．单管共射放大电路如图所示，已知U CC =12V ，R B =300k Ω，R C =R L = 3k Ω，三极管为硅管，
其电流放大系数β=50。（1）画出该电路的直流通路；（2）估算静态工作点值I BQ 、I CQ 、U CEQ ；（3）估算晶体管的输入电阻r be ；（4）画出该电路的微变等效电路；（5）计算其该电路的动态指标（电压放大倍数Au 、输入电阻Ri 、输出电阻Ro ）。 解：（1）画直流通路
（2）求静态工作点
BEQ BQ B CC U I R U += A 38mA 1038k 300V )7.012(R U U I 3B
BEQ
CC BQ μ=?=Ω
-=-=
-
mA A A I I BQ CQ 9.1109.138503=?=?==-μμβ V V I R U U CQ C CC CEQ 3.6)9.1312(=?-=-=
（3）估算晶体管的输入电阻r be
()()mA
A A I I BQ EQ 938.110938.13815013
=?=?+=+=-μμβ ()()()()()Ω
=Ω=++=++Ω=K mA I mV r E be 884.0884938
.126
150200261200β（4）画微变等效电路
（5）计算放大电路的动态指标
BE
b i r I U = L
b L
c o R I R I U 'β-='-= 8.84884.0333350-=+??-='-==be L i
o u r R U U A β Ω≈+?==k r R R be B i 881.0884
.0300884
.0300//
Ω==k R R C o 3
评分标准：本小题共18分。正确画出直流通路得2分，求出I BQ 、I CQ 、U CEQ 各得2分；正确画出微变等效电路得2分，求出r be 、Au 、R i 、Ro 各得2分。
别解：（2）求静态工作点
A mA R U I
B C
C BQ μ4004.0300
12
===≈
mA I I BQ CQ 204.050=?==β
V R I U U C CQ CC CEQ 63212=?-=-=
（3）估算晶体管的输入电阻r be
mA I I CQ EQ 2=≈
()()()()()Ω=Ω=++=++Ω=K mA I mV r E be 883.08842
26
150200261200β
9.84883
.0333350-=+??-='
-==be L i
o u r R U U A β
Ω===K r R r be B i 880.0883.0//300// Ω==K R r C o 3
5、分压式偏置的交流电压放大电路如下图所示，设晶体管的电流放大系数β＝40。求： （1） 放大电路的静态值 （2） 画出微变等效电路
（3） 电压放大倍数、输入电阻和输出电阻
解：（1）放大电路的静态值V B ≈R B2/(R B1+R B2)*U CC =3V I E =(V B -U BE )/R E ≈V B /R E =2mA I C ≈I E =2mA
I B =I C /β=40μA
U CE =U CC -I C R C -I E R E =3V
（2）微变等效电路
（3）动态指标： Au=-βR C //R L /r be =-69.5 r i =R B1//R B2//r be ≈r be =0.863k Ω r o ≈R C =3k Ω
6、在图示的电路中，已知R 1=13k Ω，R F =52k Ω，试计算该电路的闭环电压放大倍数uf A 和平衡电阻R 2。如果u I = 0.2V ，则输出电压u o
I F
O u R R u ）（1
1+
= 51352111=+=+==R R u u A F I O uf
Ω==K R R R F 4.10//12
当u I =0.2V 时，V u A u I uf O 0.12.05=?==
7、在图示的电路中，已知R 1=10k Ω，R F =50k Ω，试判断该电路的类型并计算该电路的闭环电压放大倍数uf A 。如果u i = 0.5V ，则输出电压u o 为多少伏？
I 1F O u R R
u -=
510
50
R R u u A 1F I O uf -=-=-==
当u I =0.5V 时，V 5.25.010
50
u R R u I 1F O -=?-
=-= 评分标准：本小题共6分。判断电路的类型得2分，求出A uf 求出u O 得2分。用其它方法求解按步骤酌情给分.
九、设计题：
1、用两个运放设计一个实现321853I I I O
u u u u +-=的运算电路。画出电路图，计算出各电阻的值，设R F1=R F2= R 4=100k Ω。
解：完成321853I I I O u u u u +-=运算关系，可先将u I1和u I2作为反相加法电路的输入信号，其输出信号u 01与u I2再作为另一个反相加法电路的输入信号进行相加。电路如图所示。
???
? ??+-=3I 33
F 1I 11F 1O u R R u R R u ???
? ??++-=???? ??+-=3I 31
F 1I 11F 42F 22F 1O 42F 2I 22F O u R R u R R R R R R u R R u R R u 与要求比较得：
5R R
22F =，31412=R R R R F F ，83
412=R R R R F F
因为R F1=R F2= R 4=100k Ω，所以R 2=20k Ω， R 1=33.3k Ω，R 3=12.5k Ω。
平衡电阻为：
Ω=='K R R R R F 3.8////1311
Ω=='K R R R R F 3.14////2422
评分标准：本大题共12分。画出电路图得5分；列出关系式u O1、u O 各得1分；求出五个电阻值R 1、R 2、R 3、'
1R 、R ’2
各得1分。
2、试用与非门设计一逻辑电路供三人（A ，B ，C ）表决使用。每人有一电键，如果他赞成，就按电键表示1；如果不赞成，不按电键表示0。表决结果用指示灯来表示，如果多数赞成，则指示灯亮，F=1；反之则不亮，F=0。
解：根据题意，有三人表决，所以输入逻辑变量有三个，设为A 、B 、C 。输出量控制指示灯，用F 表示。
（1）根据少数服从多数的原则列出真值表如下表所示。
（2）由真值表写出逻辑表达式：
取F=1写出逻辑式ABC BC A C B A C AB F +++= （3）变换和化简逻辑式 对上述应用逻辑代数运算法则进行变换和化简 ABC ABC ABC BC A C B A C AB F +
++++= )()()(B B CA A A BC C C AB +++++=
CA BC AB ++=
如果按此表达式构成电路图，需三个二输入与门和一个三输入或门。 如果全用与非门则要转换，则由反演律得：
AC BC AB AC BC AB
F =++= 可用一片74LS00和一片74LS11构成此电路。
（4）画逻辑图：
A B C
A B C
F
与 或 式 逻 辑 图 与 非 - 与 非 式 逻 辑 图
3、某产品有A,B,C 三项质量指标。规定：A 必须满足要求，其他两项中只要有一项满足要求，产
品就算合格。试设计一个用“与非门”完成该逻辑功能的电路
解：，根据题意有三项质量指标，所以输入逻辑变量有三个，即为A 、B 、C ：满足要求为“1”，不满足要求为“0”；输出量用Y 表示：产品合格Y=“1”， 产品不合格Y=“0”
（1
（2）由真值表写出逻辑表达式： 取Y=1写出逻辑式
AC
AB AC AB C B A C B B A AB C B A ABC C AB C B A Y ?=+=+=+=+=++=)()(
（3）画逻辑图：如果按此表达式构成电路图，则需要用三个二输入与非门。
电工学期末考试试题 一、填空题（每空2分，共24分） 1.电路如图1所示，=ab U V ，若选a 点为参考点，则b 点的电位b V = V 。 2.各支路电流如图2所示，则=I A 。 3.各电阻值如图3所示，则端口等效电阻=ab R Ω。 4.已知2202sin(314 135)u t V =- ，则有效值U = V ，周期T = s ，初相位= ，0.01t s =时，u = V 。 5.已知变压器的变比为4:1，测得次绕组中的电流24I A =，则原绕组中的电流1I = A 。 6.一台三相异步电动机，定子电压的频率为150Z f H =，极对数1p =，转差率0.015s =。则同步转速0n = /min r ,转子转速n = /min r ，转子电流频率2f = Z H 。 二、选择题（每题2分，共20分） 1.电路如图4所示，其KVL 方程正确的是（ ）。 .0S A U RI U ++= .0S B U RI U +-= .0S C U RI U -+= .0S D U RI U --= 2.图5所示电路中AB U 为（ ）V . 1.25A . 1.5B . 2C . 2.5D 3.电路如图6所示，叙述正确的是（ ）。 .A 电流源吸收功率，电压源发出功率 .B 电流源和电压源都吸收功率 .C 电流源发出功率，电压源吸收功率 .D 电流源和电压源都发出功率 a 图1 b 5V +- 图4 +-U I R -+s U 1A - I 1A 图2 - +V 10 图6 Ω10 A 2 B A 10Ω 10V + - 图5 2Ω 5V +- 5Ω 6Ω 图3 3Ω 2Ω a b
b 《电工学复习题》 2016.9.10 第一章习题 1－1 指出图1－1所示电路中A、B、C三点的电位。 图1－1 题1－1 的电路 1－2 图1－2所示电路元件P产生功率为10W，则电流I应为多少 ? 1－5 图1－4所示电路中，已知电压U1 = U2 = U4 = 5V，求U3和U CA。
b 1－6 欲使图1－5所示电路中的电流I=0，U S应为多少？（1V） 1－7 在图1－6所示三个电路中，R1 = 5Ω，R2 = 15Ω，U S = 100V，I1 = 5A，I2 = 2A。若R2电阻两端电压U＝30V，求电阻R3 。（17.5欧） 1－8 求图1－7所示各电路中的未知量。 1－10 电路如图1－9所示，求A点的电位。（-5V）
b 1－11 求图1－10所示电路中的电压U、电流I。 1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。 1－13 在图1－12（a）（b）（c）所示的电路中，是哪些元件在提供功率？
b 1－14 在图1－13（a）（b）（c）所示的电路中，电压U是多少？ 第二章习题 2-2 试用支路电流法求图2-2所示网络中通过电阻R3支路的电流I3及理想电流源两端的电压U。图中I S=2A，U S=2V，R1=3Ω，R2=R3=2Ω。（） 2-3 试用叠加原理重解题2-2.
b 2-4再用戴维宁定理求题2-2中I3。 2-6 图2-4所示电路中，U S1=30V，U S2=10V，U S3=20V，R1=5kΩ，R2=2kΩ，R3=10kΩ，I S=5mA。求开关S在位置1和位置2两种情况下，电流I分别为多少？（3.75mA，2.5mA） 2-7 图2-5所示电路中，已知U AB=0，试用叠加原理求U S的值。（12.5V） 2-8 电路如图2-6所示，试用叠加原理求电流I。（-2.4A）
电工与电子技术试题 一、填空题（每空1分） 1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门 的输出为_________。 2、一个数字信号只有________种取值，分别表示为________ 和________ 。 3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。 4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和________。 5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。 6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与________ 无关。 7、将________变成________ 的过程叫整流。 8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是 ______A。 9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整 流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向 电压是______。 10、三极管是________控制元件，场效应管是________控制元件。 11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。 12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。 13、作放大作用时，场效应管应工作在区。 14、放大电路的静态工作点通常是指__、和_。 15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。
《电工学复习 题》 第一章习题 1－1 指出图1－1所示电路中A 、B 、C 三点的电位。 图 1－1 题 1－1 的电路 1－2 图1－2所示电路元件P 产生功率为10W ，则电流I 应为多少? 1－5 图1－4所示电路中，已知电压U 1 = U 2 = U 4 = 5V ，求U 3和U CA 。 1－6 欲使图1－5所示电路中的电流I=0，U S 应为多少？（1V ） 1－7 在图1－6所示三个电路中，R 1 = 5Ω，R 2 = 15Ω，U S = 100V ，I 1 = 5A ，I 2 = 2A 。若R 2电阻两端电压U ＝30V ，求电阻R 3 。（17.5欧） 1－8 求图1－7所示各电路中的未知量。 1－10 电路如图1－9所示，求A 点的电位。（-5V ） 1－11 求图1－10所示电路中的电压U 、电流I 。 1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。 1－13 在图1－12（a ）（b ）（c ）所示的电路中，是哪些元件在提供功率？ 1－14 在图1－13（a ）（b ）（c ）所示的电路中，电压U 是多少？ 第二章习题 2-2 试用支路电流法求图2-2所示网络中通过电阻R 3支路的电流I 3及理想电流源两端的电压U 。图中I S =2A ，U S =2V ，R 1=3Ω，R 2=R 3=2Ω。（） 2-3 试用叠加原理重解题2-2. 2-4 再用戴维宁定理求题2-2中I 3。 2-6 图2-4所示电路中，U S1=30V ，U S2=10V ，U S3=20V ，R 1=5k Ω，R 2=2k Ω，R 3=10k Ω，I S =5mA 。求开关S 在位置1和位置2两种情况下，电流I 分别为多少？（3.75mA ，2.5mA ） 2-7 图2-5所示电路中，已知U AB =0，试用叠加原理求U S 的值。（12.5V ） 2-8 电路如图2-6所示，试用叠加原理求电流I 。（-2.4A ） 2-9 电路如图2-7所示，试用叠加原理求电阻R 4上电压U 的表达式。（U= ） 2-10 电路如图2-8所示,已知R 1=Ω，R 2=R 3=2Ω，U S =1V ，欲使I=0，试用叠加原理确定电流源I S 的值。（1A ） 2-11 画出图2-9所示电路的戴维宁等效电路。 2-15 图2-13所示电路中，N 为线性有源二端网络，测得AB 之间电压为9V ，见图（a ）；若连接如图（b ）所示，可测得电流I=1A 。现连接如图（c ）所示形式，问电流I 为多少？（3A ） 2-16 电路如图2-14所示，已知R 1=5Ω时获得的功率最大，试问电阻R 是多大？
电工学（电工技术）试题库试卷 2003 ~ 2004 (I I ) 一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内 (本大题分12小题,每小题2分,共24分) 1、在图示电路中，已知U S =2V ，I S =2A 。A 、B 两点间的电压U AB 为 ( )。 (a) 1V (b) ?1V (c) ?2V 2、有一台星形连接的三相交流发电机，额定相电压为660V ，若测得其线电压U AB =1143V ， U BC =660V ，U CA =660V ，则说明 ( )。 (a) A 相绕组接反 (b) B 相绕组接反 (c) C 相绕组接反 3、图示正弦电路中，Z = (40 + j30) ?，X L =10?，有效值U 2 =200V ，则总电压有效值U 为 ( )。 (a) V (b) 226 V (c) 120 V 4、某非正弦周期电流电路的电压为A )303sin(230sin 2100120?+++=t t u ωω，电流 A )303sin(273.1)30sin(2109.13??-+++=t t i ωω，则其三次谐波的功率P 3为 ( )。 (a) (b) 45W (c) 5、图示电路在换路前已处于稳定状态，而且电容器C 上已充有图示极性的6V 电压，在 t =0瞬间将开关S 闭合，则i (0+)= ( )。 (a) ?1A (b) 0A (c) 1A 6、图示为一直流电磁铁磁路，线圈接恒定电压U 。当气 隙长度? 减小时，线圈电流I 将 ( )。 (a) 增大 (b) 减小 (c) 保持不变 7、电力变压器的外特性曲线与负载的大小和性质有 关，当负载为电阻性或电感性时，其外特性曲线 ( )。 (a) 随负载增大而上升 (b) 随负载增大而下降 (c) 为一平行横坐标的直线 8、三相异步电动机的旋转方向决定于( )。 (a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序 9、在电动机的继电器接触器控制电路中，欠压保护的功能是( )。 (a) 防止电源电压降低烧坏电动机 (b) 防止停电后再恢复供电时电动机自行起动 (c) 实现短路保护 10、当限定相对测量误差必须小于±2%时，用准确度为级、量程为250V 的电压表所测量的电压值应为 ( )。 (a)小于125V (b)不大于250V (c)大于125V
电工学与电子技术 B 复习题答案 一、选择题 1、一含源二端网络，测得其开路电压为100V，短路电流为10A，当外接10Q负载电阻时，负载电流是（ B ） A . 10A ; B .5A; C.15A;D.20A. 2、电动势为10V、内阻为2Q的电压源变换成电流源时，电流源的电流和内阻是（C） A . 10A, 2Q; B. 10A, 2Q; C. 5A, 2Q;D. 2A, 5Q. 3、正弦交流电压u=100si n（628t+60o）V，它的频率为（A） A ．100Hz; B．50Hz ; C．60Hz;D．628Hz． 4、一阻值为3Q、感抗为4 Q的电感线圈接在交流电路中，其功率因数为（B） A．0.3; B．0.6; C．0.5;D．0.4 5、电力系统负载大部分是感性负载，要提高电力系统的功率因数常采用（B） A .串联电容补偿； B .并联电容补偿；C.串联电感补偿；D.并联电感补偿。 6、欲使放大器净输入信号削弱，应采取的反馈类型是（D） A .串联反馈；B并联反馈；C.正反馈；D.负反馈。 7、由一个三极管组成的基本门电路是（B） A .与门； B .非门；C.或门；D.异或门。 8、在脉冲门电路中，应选择（B）的三极管。 A .放大能力强； B .开关速度快； C .价格便宜；D.集电极最大耗散功率高。 9、数字集成门电路中，目前生产最多且应用最普遍的门电路是（D） A .与门； B .非门；C.或门；D.与非门。 10、在Y 形联接的三相对称电路中，相电流与线电流的相位关系是（C） A .相电流超前线电流30 o; B .线电流超前相电流30 o; C.相电流与线电流同相；D.相电流超前线电流60 o。 11、在三相四线制中性点接地供电系统中，线电压指的（A ）的电压。 A .相线之间； B .零线对地间；C.相线对零线间；D.相线对地间。 12、三相四线制供电的相电压为220V，则线电压为（D） A．220V；B．250V；C．311V；D．380V． 13、纯电感电路中，（C） A .电流与电压同相位； B .电流与电压反相位； C .电压超前电流90 o； D .电压滞后电流90 o。 14、阻值为4 Q的电阻和容抗为3 Q的电容串联，总复数阻抗为（D）Q A．Z=3+j4 ；B．Z=3-j4；C．Z=4+j3；D．Z=4-j3。 15、额定电压都为220V 的40W、60W 和100W 三只灯泡串联在220V 的电源中，它们的发热量由大到小排列为（B） A．100W、60W、40W；B．40W、60W、100W；C．100W、40W、60W；D．60W、100W、40W。 16、应用戴维南定理求含源二端网络的输入等效电阻的方法是将网络内的电动势（D） A .串联； B .并联；C.开路；D.短接。 17、用一只额定值为110V/100W 的白炽灯和一只额定值为110V/40W 的白炽灯串联后接到220V 的 电源上，当开关闭合时，（C） A .能正常工作； B . 100W的灯丝烧毁；C. 40W的灯丝烧毁；D.两只灯丝全烧毁。 18、有一220V/1000W 的电炉，今欲接在380V 的电源上使用，可串联的变阻器是（B） A . 100 Q /3A ; B . 50 Q /5A ; C . 30 Q /10A ; D. 50 Q /3A。 19、应用叠加定理计算线性电路时，（B）
电工电子技术复习题答案 一、填空题（每空1分，共30分） 1，任何一个完整的电路都必须有__电源_、_负载_和_导线_三个基本部分组成。电路的作用是对电能进行_转换_、_传输_和分配；对电信号进行_处理_和_传递_。 2、如图1所示，L为“6V 3W”灯泡，AB间电压为9伏特，当L正常发光时灯泡两端电压为__6_伏特；通过它的电流强度为__0.5_安培；所串联的电阻R的电阻值为__6__欧姆。 图1 图2 3、如图2所示，已知U AB =14V，U CD =10V，若以D点为电位参考点，V B = 6V，则V A=__20_V，V C=__10__V，电压U AC =__10__V，U BD =__6__V。 4、根据控制量和被控制量的不同, 受控源可以分为__VCVS__、__ VCCS_____、__ CCCS __和__ CCVS _四种类型。 5、已知一正弦交流电压) ? =t u V，则该电压的最大值U m + 30 628 sin( 100 2? ?=_300_。 =____V，有效值U =_100_V，频率f =_100_Hz，初相位u 6、电阻元件上任一瞬间的电压电流（伏安）关系可表示为；电感元件上任一瞬间的电压电流关系可以表示为_____；电容元件上任一瞬间的电压电流关系可以表示为______。 ∠-?∠?∠?∠-?∠? 38090,380150,2200,220120,220120
7、三相电源绕组星形联结时,已知线电压)30sin(2380?+=t u U V ωV,则线电压VW U 。=_____V ，WU U 。=_____V ，相电压U U 。=______V ，V U 。=______V ，W U 。 =______V 。 8、电路有 通路 、__开路__和__短路__三种工作状态。当电路中电流0 R U I S =、端电压U ＝0时，此种状态称作__短路__，这种情况下电源产生的功率全部消耗在 _内阻_上。 9、电阻R 1和R 2组成串联电路，已知R 1：R 2＝1：2，则通过两电阻的电流之比为I 1：I 2＝_1：1_，两电阻上电压之比为U 1：U 2＝_1：2_，功率消耗之比P 1：P 2＝_1：2_。 10、表征正弦交流电振荡幅度的量是它的_最大值__ ；表征正弦交流电随时间变化快慢程度的量是_电角频率ω__；表征正弦交流电起始位置时的量称为它的__初相__。三者称为正弦量的__三要素__。 11、电阻元件上任一瞬间的电压电流关系可表示为__；电感元件上任一瞬间的电压电流关系可以表示为_____；电容元件上任一瞬间的电 压电流关系可以表示为____。由上述三个关系式可得，__电阻__元件为即时元件；__电感__和__电容__元件为动态元件。 12、在正弦交流电路中，感抗X L 与电感量L 成__正 比，与电源频率f 成___正__比，容抗X C 与电容量C 成__反__比，与电源频率f 成__反__比。 13、在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为__50Ω__，该电路为__容性__性电路。电路中吸收的有功功率为_750W _，吸收的无功功率又为_1000var 。 14、三相电源绕组星形联结时,已知线电压)30sin(2380?+=t u U V ωV,则线电 压VW U 。=____V ，相电压U U 。=____V ，V U 。=____V ，W U 。 =___V 。
电工学（电工技术、电子技术）复习题 一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内 1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。 (a) 增大 (b) 不变 (c) 减小 2、当三相交流发电机的三个绕组接成星形时，若线电压u BC = 380sin wt V，则相电压u B = ( )。 (a) (b) (c) 3、在图示电路中，开关 S 在t = 0 瞬间闭合，若，则( )。 (a) 0.6 A (b) 0.4 A (c) 0.8A 4、两个铁心线圈除了匝数不同 (N1 > N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1 和F2 的关系为( )。 (a) F1 > F2 (b) F1 < F2 (c) F1 = F2 5、三相异步电动机的旋转方向决定于( ) 。 (a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序 6、在电动机的继电器接触器控制电路中，零压保护的功能是( )。 (a) 防止电源电压降低烧坏电动机 (b) 防止停电后再恢复供电时电动机自行起动 (c) 实现短路保护 7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取 ( ) 措施。 (a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地
8、图 1 与图 2 为两个正弦交流等效电路，已知R = 9 W，R￠= 10 W，C = F， C￠= F，需施加的正弦信号的角频率w为 ( )。 (a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s 9、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l = 0.707，则XC 为 ( )。 (a) 20 W (b) 10 W (c) 5 W 10、在R，L，C串联电路中，总电压，电流 i = 10sin(wt+) A，w=1 000 rad / s，L = 1 H，则R，C分别为 ( )。 (a) 10 W，1 mF (b) 10 W，1 000 mF (c) 0.1 W，1 000 mF 11、图示正弦交流电路中，Z = ( 40 + j 30 ) W，XC= 10 W，有效值U2 = 200 V，则总电压有效值U为 ( )。 (a) 178.9 V (b) 226 V (c) 120 V 12、在R，L并联的正弦交流电路中，R = 40 W，XL= 30 W ，电路的无功功率 Q = 480 var，则视在功率S为 ( )。 (a) 866 VA (b) 800 VA (c) 600 VA

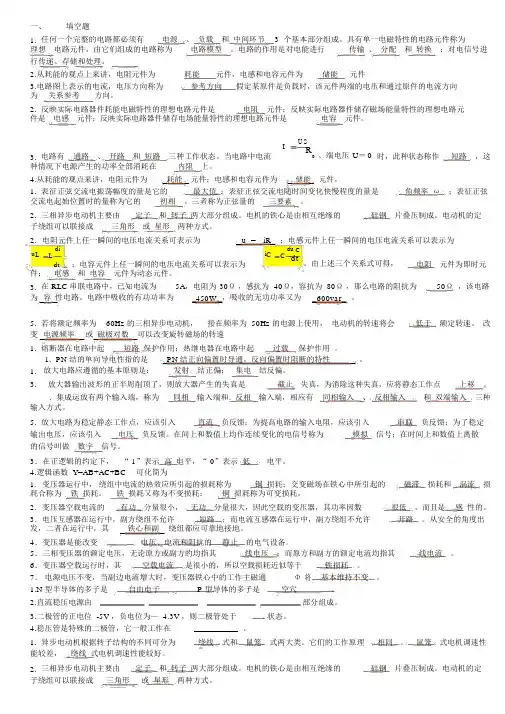

第1章 直流电路 习题参考答案 一、 填空题： 1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。 2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。 3. 电路有 通路 、 开路 和 短路 三种工作状态。当电路中电流0 R U I S 、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。 4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。 5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。 二、 判断题： 1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。 （错） 2. 电阻、电流和电压都是电路中的基本物理量。 （错） 3. 电压是产生电流的根本原因。因此电路中有电压必有电流。 （错） 4. 绝缘体两端的电压无论再高，都不可能通过电流。 （错） 三、选择题：（每小题2分，共30分） 1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。 A 、吸收； B 、发出。 2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ） A 、负载电阻增大； B 、负载电阻减小； C 、电源输出的电流增大。 3. 当电流源开路时，该电流源内部（ C ） A 、有电流，有功率损耗； B 、无电流，无功率损耗； C 、有电流，无功率损耗。 4. 某电阻元件的额定数据为“1K Ω、”，正常使用时允许流过的最大电流为（ A ） A 、50mA ； B 、； C 、250mA 。 四、计算题 已知电路如题所示，试计算a 、b 两端的电阻。

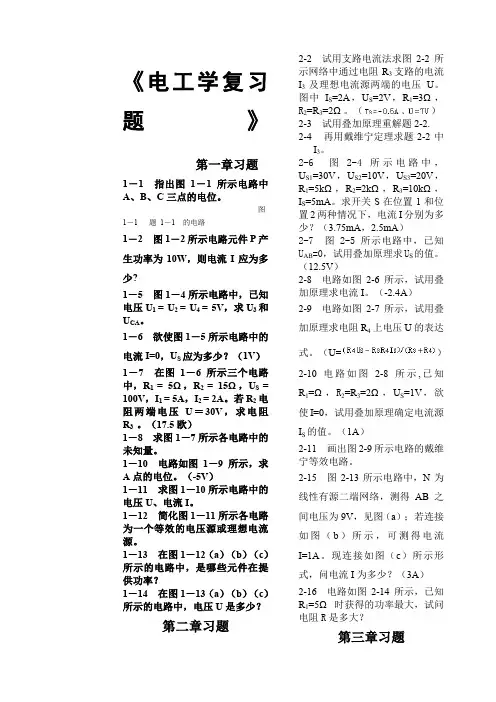

电工学复习题有答案分解 Revised by Liu Jing on January 12, 2021
《电工学复习 题》 第一章习题 1－1 指出图1－1所示电路 中A、B、C三点的电位。 图1－1 题 1－1 的电路 1－2 图1－2所示电路元件 P产生功率为10W，则电流I 应为多少? 1－5 图1－4所示电路中， 已知电压U 1 = U 2 = U 4 = 5V， 求U 3和U CA 。 1－6 欲使图1－5所示电路 中的电流I=0，U S 应为多少（1V） 1－7 在图1－6所示三个电 路中，R 1 = 5Ω，R 2 = 15Ω， U S = 100V，I 1 = 5A，I 2 = 2A。若R 2电阻两端电压U＝ 30V，求电阻R 3 。（17.5 欧） 1－8 求图1－7所示各电路 中的未知量。 1－10 电路如图1－9所 示，求A点的电位。（-5V） 1－11 求图1－10所示电路 中的电压U、电流I。 1－12 简化图1－11所示各 电路为一个等效的电压源或 理想电流源。 1－13 在图1－12（a） （b）（c）所示的电路中， 是哪些元件在提供功率？ 1－14 在图1－13（a） （b）（c）所示的电路中， 电压U是多少？ 第二章习题 2-2 试用支路电流法求图2- 2所示网络中通过电阻R 3 支路 的电流I 3 及理想电流源两端 的电压U。图中I S =2A，
U S =2V ，R 1=3Ω，R 2=R 3=2Ω。（ ） 2-3 试用叠加原理重解题2-2. 2-4 再用戴维宁定理求题2- 2中I 3。 2-6 图2-4所示电路中，U S1=30V ，U S2=10V ，U S3=20V ，R 1=5k Ω，R 2=2k Ω，R 3=10k Ω，I S =5mA 。求开关S 在位置1和位置2两种情况下，电流I 分别为多少（ 3.75mA ，2.5mA ） 2-7 图2-5所示电路中，已知U AB =0，试用叠加原理求U S 的值。（12.5V ） 2-8 电路如图2-6所示，试用叠加原理求电流I 。（-2.4A ） 2-9 电路如图2-7所示，试用叠加原理求电阻R 4上电压U 的表达式。（U= ） 2-10 电路如图2-8所示,已知R 1=Ω，R 2=R 3=2Ω，U S =1V ，欲使I=0，试用叠加原理确定电流源I S 的值。（1A ） 2-11 画出图2-9所示电路的戴维宁等效电路。 2-15 图2-13所示电路中，N 为线性有源二端网络，测得AB 之间电压为9V ，见图（a ）；若连接如图（b ）所示，可测得电流I=1A 。现连接如图（c ）所示形式，问电流I 为多少（ 3A ） 2-16 电路如图2-14所示，已知R 1=5Ω时获得的功率最大，试问电阻R 是多大？ 第三章习题
武汉理工大学电工学期末复习题 一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内 1、把图1所示的电路改为图2的电路，其负载电流I1和I2将()。 (a)增大(b)不变(c)减小 2、当三相交流发电机的三个绕组接成星形时，若线电压u BC=380sin wt V，则相电压u B=()。 (a)(b) (c) 3、在图示电路中，开关S在t=0瞬间闭合，若，则()。 (a)0.6A(b)0.4A(c)0.8A 4、两个铁心线圈除了匝数不同(N1>N2)外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1和F2的关系为()。 (a)F1>F2(b)F1 6、在电动机的继电器接触器控制电路中，零压保护的功能是()。 (a)防止电源电压降低烧坏电动机 (b)防止停电后再恢复供电时电动机自行起动 (c)实现短路保护 7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取 ()措施。 (a)保护接中(接零)线(b)保护接地(c)保护接中线或保护接地 8、图1与图2为两个正弦交流等效电路，已知R=9W，R￠=10W，C=F，C￠=F，需施加的正弦信号的角频率w为()。 (a)0.32rad/s(b)0.11rad/s(c)2rda/s 9、图示正弦交流电路中，R=XL=10W，欲使电路的功率因数l=0.707，则XC 为()。 (a)20W(b)10W(c)5W 10、在R，L，C串联电路中，总电压，电流 i=10sin(wt+)A，w=1000rad/s，L=1H，则R，C分别为()。 (a)10W，1mF(b)10W，1000mF(c)0.1W，1000mF 11、图示正弦交流电路中，Z=(40+j30)W，XC=10W，有效值U2=200V，则总电压有效值U为()。 (a)178.9V(b)226V(c)120V 12、在R，L并联的正弦交流电路中，R=40W，XL=30W，电路的无功功率 Q=480var，则视在功率S为()。 (a)866VA(b)800VA(c)600VA 13、在图示电路中，U S，I S均为正值，其工作状态是()。 (a)电压源发出功率(b)电流源发出功率 (c)电压源和电流源都不发出功率 电工电子技术B 复习题 一、填空题 1. PN 结在（ 正向电压 ）时导通，（ 反向电压 ）时截止，这种特性称为（ 单向导电性 ）。 2. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=-9V ，U 2= -6V ，U 3= -6.2V ，则电极（u3 ）为基极，（ u1 ）为集电极，（ u2 ） 为发射极，为（ PNP ）型管。 3. 三极管工作在放大区时，发射结为（ 正向 ）偏置，集电结为（ 反向 ）偏置。 4. 某放大电路中，测得三极管三个电极的电流为I A =2mA ，I B =0.04m A ，I C =2.04mA ， 则电极（ IB ）为基极，（ IA ）为集电极，（ IC ）为发射极； =β（ 50 ）。 5. 负反馈虽然使放大器的放大倍数下降，但能（ 提高 ）放大倍数的稳定性，（ 扩展 ）通频带，（ 减少 ）非线性失真，（ 变换 ）放大器的输入、输出电阻。 6. 集成运放用作电压比较器时，应工作于（ 开 ）环状态或引入（ 正 ）反馈。 7. (10001001)2=( 89 )16= ( 137 )10=( 211 )8。 8. 对十个信号进行编码，则转换成的二进制代码至少应有 （ 4 ） 位。 9. 1个触发器可以记忆 （ 1 ）位二进制信息， 1个触发器的稳定状态有( 1 ) 和 ( 0 )状态。 10. 555定时器构成的单稳态触发器有（ 1 ）个稳态、构成的多谐振荡器有（0 ）个稳态。 11. 二极管在（ 正向电压 ）时导通，（ 反向电压 ）时截止，这种特性称为（ 单向导电性 ）。 12. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=6.7V ，U 2=6V ，U 3=9V ，则电极（ U1 ）为基极，（ U3 ）为集电极，（ U2 ）为发射极，为（ NPN ）型管。 13. 三极管工作在饱和状态时，发射结为（ 正向 ）偏置，集电结为（ 正向 ）偏置。 14. 某放大电路中，测得三极管三个电极的电流为I C =2mA ，I A =0.04m A ， I B =2.04mA ， 则电极（ IA ）为基极，（ IC ）为集电极，（ IB ）为发射极； =β（ 50 ）。 15. （ 负反馈 ）虽然使放大器的放大倍数下降，但能提高放大倍数的稳定性，减小非线性失真。 16. 集成运放线应用时，应引入（ 深度负 ）反馈。 17. (1001001)2=( 49 )16= ( 73 )10=( 111 )8。 18. 555定时器构成( 单稳态触发器 )时有一个稳态、构成( 多谐振荡器 )时无稳定状态。 19.十进制数 128 对应的二进制数是（10000000 ），对应 8421BCD 码是（ 000100101000 ）， 对应的十六进制数是（ 80 ）。 20.逻辑函数 =++++=D C B A D C B A Y （ 1 ）。 21.对十个信号进行编码，则转换成的二进制代码至少应有 （4 ） 位。 22.在TTL 门电路中，输入端悬空在逻辑上等效于输入 ( 高 ) 电平。 23.描述组合逻辑电路逻辑功能的方法主要有（真值表 ）、（ 逻辑表达式 ）、（ 卡诺图 ）、（ 逻辑图 ）。 《电工学复习题》 2016.9.10 第一章习题 1－1 指出图1－1所示电路中A、B、C三点的电位。 图1－1 题1－1 的电路 1－2 图1－2所示电路元件P产生功率为10W，则电流I应为多少? 1－5 图1－4所示电路中，已知电压U1 = U2 = U4 = 5V，求U3和U CA。 1－6 欲使图1－5所示电路中的电流I=0，U S应为多少？（1V） 1－7 在图1－6所示三个电路中，R1 = 5Ω，R2 = 15Ω，U S = 100V，I1 = 5A，I2 = 2A。若R2电阻两端电压U＝30V，求电阻R3 。（17.5欧）1－8 求图1－7所示各电路中的未知量。 1－10 电路如图1－9所示，求A点的电位。（-5V） 1－11 求图1－10所示电路中的电压U、电流I。 1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。 1－13 在图1－12（a）（b）（c）所示的电路中，是哪些元件在提供功率？ 1－14 在图1－13（a）（b）（c）所示的电路中，电压U是多少？第二章习题 2-2 试用支路电流法求图2-2所示网络中通过电阻R3支路的电流I3及理想电 流源两端的电压U。图中I S=2A，U S=2V，R1=3Ω，R2=R3=2Ω。（） 2-3 试用叠加原理重解题2-2. 2-4再用戴维宁定理求题2-2中I3。 2-6 图2-4所示电路中，U S1=30V，U S2=10V，U S3=20V，R1=5kΩ，R2=2kΩ，R3=10kΩ，I S=5mA。求开关S在位置1和位置2两种情况下，电流I分别为多少？（3.75mA，2.5mA） 2-7 图2-5所示电路中，已知U AB=0，试用叠加原理求U S的值。（12.5V） 2-8 电路如图2-6所示，试用叠加原理求电流I。（-2.4A） ·· 21 试卷代号 7263 松江电视大学电工学（1）期末复习题及参考答案 一 判断题（10题20分） 1、电路分析中描述的电路都是实际中的应用电路。 （ ） 2、电源内部的电流方向总是由电源负极流向电源正极。 （ ） 3、大负载是指在一定电压下，向电源吸取电流大的设备。 （ ） 4、电压表和功率表都是串接在待测电路中。 （ ） 5、实际电压源和电流源的内阻为零时，即为理想电压源和电流源。 （ ） 6、电源短路时输出的电流最大，此时电源输出的功率也最大。 （ ） 7、线路上负载并联得越多，其等效电阻越小，因此取用的电流也越少。 （ ） 8、负载上获得最大功率时，电源的利用率最高。 （ ） 9、电路中两点的电位都很高，这两点间的电压也一定很大。 （ ） 10、功率表的电压线圈并联在电路中，电流线圈串联在电路中。 （ ） 11、正弦量的三要素是指其最大值、角频率和相位。 （ ） 12、正弦量可以用相量表示，因此可以说，相量等于正弦量。 （ ） 13、正弦交流电路的视在功率等于有功功率和无功功率之和。 （ ） 14、电压三角形、阻抗三角形和功率三角形都是相量图。 （ ） 15、功率表应串接在正弦交流电路中，用来测量电路的视在功率。 （ ） 16、正弦交流电路的频率越高，阻抗就越大；频率越低，阻抗越小。 （ ） 17、单一电感元件的正弦交流电路中，消耗的有功功率比较小。 （ ） 18、阻抗由容性变为感性的过程中，必然经过谐振点。 （ ） 19、在感性负载两端并电容就可提高电路的功率因数。 （ ） 20、电抗和电阻由于概念相同，所以它们的单位也相同。 （ ） 21、三相四线制当负载对称时，可改为三相三线制而对负载无影响。 （ ） 22、三相负载作Y 形连接时，总有P l U U 3=关系成立。 （ ） 23、三相用电器正常工作时，加在各相上的端电压等于电源线电压。 （ ） 24、三相负载做Y 接时，无论负载对称与否，线电流总等于相电流。 （ ） 25、三相电源向电路提供的视在功率为：C C A S S S S ++=。 （ ） 26、人无论在何种场合，只要所接触电压为36V 以下，就是安全的。 （ ） 27、中线的作用是使不对称Y 接三相负载的端电压保持对称。 （ ） 28、三相不对称负载越接近对称，中线上通过的电流就越小。 （ ） 29、为保证中线可靠，不能安装保险丝和开关，且中线截面较粗。 （ ） 电工与电子技术试题 一、填空题（每空 1 分） 1、若各门电路的输入均为 A 和 B，且 A=0，B=1；则与非门的输出为 _________，或非门 的输出为 _________。 2、一个数字信号只有 ________种取值，分别表示为 ________ 和________。 3、模拟信号是在时间与幅值上 ________ 的，数字信号在时间与幅值上是________的。 4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________和________。 5、二进制数 A=1011010；B=10111，则 A - B=＿＿＿＿。 6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与 ________无关。 7、将________变成 ________ 的过程叫整流。 8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是 ______A。 9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻 RL=10Ω，则整 流输出电压的平均值是 ______；流过二极管的平均电流是 ______；二极管承受的最高反向 电压是 ______。 10、三极管是________控制元件，场效应管是________控制元件。 11、逻辑函数 Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。 12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。 13、作放大作用时，场效应管应工作在区。 14、放大电路的静态工作点通常是指__、和 _。 15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100, 总的放大倍数是_。 一、选择题 1、在下图中，B点电位V B为（ B ）。 （A）-1V （B）1V （C） 4V 2、在下图中，开关S闭合前电路已处于稳态，试问闭合开关S的瞬间u L(0+)为（ B ）。 (A) 0V (B)100V (C) 63.2V 3、u ＝102sin (ωt -30○)V的相量表示式为（ B ） （A） ? U＝102∠-300V （B） ? U＝10∠-300V （C）?U＝10e j(ωt-300)V 4、在下图所示的三相四线制照明电路中，各相负载电阻不等。如果中性线在“×”处断开，后果是（ C ）。 （A）各相电灯中电流均为零 （B）各相电灯中电流不变 （C）各相电灯上电压将重新分配，高于或低于额定值，因此有的不能正常发光，有的可能烧坏灯丝 5、三相异步电动机铭牌上所标的功率是指它在额定运行时（ c ） (A)视在功率(B)输入电功率(C)轴上输出的机械功率 6、对某电路中一个NPN型硅管测试，测得U BE＞0，U BC＜0，U CE＞0，则此管工作在（ A ）。 （A）放大区（B）饱和区（C）截止区 7、在下图所示电路中，若将R B减小，则集电极电流I C（ B ）。 （A）减小（B）增大（C）不变 8、在下图所示分压式偏置放大电路中，通常偏置电阻R B1（ A ）R R2。 （A）＞（B）＜（C）≈ 9、下图所示门电路的逻辑式为（ B ） （A ）Y ＝A （B ）Y ＝0· A (C) Y ＝0·A 二、填空题 1、在下图中，已知U ＝12V , I S ＝2A 。理想电流源两端电压U S 为 -18V . 2、下图中，已知u C (t)＝2e -t V ，则i(t) ＝ -e -t A 。 3、在RLC 串联电路中, 已知R=3Ω,X L =8Ω,X C =4Ω, 则电路的功率因数cos φ＝ 0.6 。 4、日光灯电路是由 灯管 、 整流器 、启辉器 构成的。 5、工作时定子绕组是连接成三角形的笼型电动机起动时可采用星形-三角形换接起动， 这时起动电流为直接起动时的 3 1 。 6、放大器静态工作点偏低易产生 截止 失真。在下图中绘出这时输 出电压u ○的失真波形。 7、试求下图所示运算放大电路中u 0与u I 的运算关系式，u 0 ＝ u I 。 8、下图所示的门电路中，Y= 1 。 三、计算题 1、在下图中，设E 1 ＝140V , E 2 ＝56V , R 1 ＝70Ω，R 2 ＝28Ω，R 3 ＝140 电工学期末考试试题 一、填空题（每空2分，共24分） 1.电路如图1所示，= ab U V，若选a点为参考点，则b点的电位 V=V。 2.各支路电流如图2所示，则= I A。 3.各电阻值如图3所示，则端口等效电阻= ab RΩ。 4.已知135) u t V =-o，则有效值U=V，周期T=s，初相位=， 0.01 t s =时，u=V。 5.已知变压器的变比为4:1，测得次绕组中的电流 2 4 I A =，则原绕组中的电流 1 I=A。 6.一台三相异步电动机，定子电压的频率为 1 50 Z f H =，极对数1 p=，转差率0.015 s=。则同步转 速 n=/min r,转子转速n=/min r，转子电流频率 2 f= Z H。 二、选择题（每题2分，共20分） 1.电路如图4所示，其KVL方程正确的是（）。 .0 S A U RI U ++=.0 S B U RI U +-=.0 S C U RI U -+=.0 S D U RI U --= 2.图5所示电路中 AB U为（）V . 1.5 B.2 C. 2.5 D 3.电路如图6所示，叙述正确的是（ ）。 .A 电流源吸收功率，电压源发出功率 .B 电流源和电压源都吸收功率 .C 电流源发出功率，电压源吸收功率 .D 电流源和电压源都发出功率 4.若将同一白炽灯分别接入到220V 直流电源和有效值为220V 的交流电源上，则（ ）。 .A 接至直流电源时较亮 .B 接至交流电源时较亮 .C 两者亮度相同 .D 以上答案均不正确 5.下列哪个表达式成立？（ ） V e V t u A j ο ο 604)60sin(4. -=-=ω V t V e U B j )30sin(255. 30οο +==? ω V u C ο 458. -∠= V U D ο 3010. -∠=? 6.电感和电容均为理想元件的正弦交流电路中，下列表达式正确的是（ ）。 .A I CU ω= .m m L B U jX I ? ? =- .C U j I C ω? ? =- .m m D I LU ω= 7.三角形接法的对称三相负载接至相序为C B A 、、的对称三相电源上，已知相电流A I AB ο010∠=? 则线电流A I ? =( ) A 。 . 30A o . 30B -o . 10/30C o . 10/30D -o 8.下列说法中不符合 R 、L 、C 串联谐振特征的是( )。 .A 电路对电源呈现电阻性 .B 电路的阻抗模最大 .C L C U U = .D 电流最大 9.三相异步电动机转动的原理是（ ）。 .A 定子磁场与定子电流的相互作用 .B 转子磁场与转子电流的相互作用 .C 旋转磁场与转子电流的相互作用 .D 旋转磁场与定子电流的相互作用 10.Y- ?换接起动起动转矩=Y st T ( )ΔS t T 。 . 1/3A . 1/B . C . 3D 三、分析计算题（5小题，共56分） 1.有源二端网络N 的开路电压0U 为9V ，若联接如图7()a 所示，则得电流为1A 。若联接成图7()b 所示，当电流源电流为1A ，求电路中的电流I 为多少？(10分) 图6 电工电子技术试题库 一、单项选择题 1.硅稳压管的工作状态是(D) A.正向导通 B.正向击穿 C.反向截止 D.反向击穿 2.要得到N型杂质半导体，应在本征半导体硅或锗中掺入少量的（C ） A.三价元素 B.四价元素 C.五价元素 D.六价元素 3．下列关于P型半导体中载流子的描述，正确的是( C ) A．仅自由电子是载流子B．仅空穴是载流子 C．自由电子和空穴都是载流子D．三价杂质离子也是载流子 4．理想运算放大器的两个基本特点是( C ) A．虚地与虚断B．虚短与虚地 C．虚短与虚断D．断路与短路 5．在本征半导体中加入少量的五价元素后，可形成（ B ） A．P型半导体，其少子为自由电子B．N型半导体，其多子为自由电子C．P型半导体，其少子为空穴D．N型半导体，其多子为空穴 6．理想二极管构成的电路如题2图所示，则输出电压U O为（ B ） A．3V B．10V C．-3V D．-10V 7．关于三极管的结构特点，以下说法不正确的为（ B ） A．基区很薄B．基区掺杂浓度最高 C．发射区掺杂浓度最高D．发射结的结面积小于集电结的结面积8．测得某放大电路中的三极管，各管脚电位如题4图所示，则可判定该管为（ D ） A．锗管①为b极 B．硅管③为c极 C．锗管②为e极 D．硅管③为b极 9．放大电路如题7图所示，该电路引入了交直流（ B ） A．电流并联负反馈 B．电流串联负反馈 C．电压并联负反馈 D．电压串联负反馈 10.理想二极管构成的电路如题2图所示，则输出电压U0为( B ) R A.-10V B.-4V C.+6V D.+10V 11.NPN型三极管处在放大状态时，各电极的电位关系是( D ) A.E极电位最高，C极电位最低 B.E极电位最高，B极电位最低 C.C极电位最高，B极电位最低 D.C极电位最高，E极电位最低 12.若要求放大电路输入电阻高，且稳定输出电压，在放大电路中应引入的负反馈组态为( C ) A.电流串联 B.电流并联 C.电压串联 D.电压并联 13.要降低放大电路输入电阻，可引入(D) A.电压负反馈 B.电流负反馈 C.串联负反馈 D.并联负反馈 14.共射极放大电路直流负载线由(C) A.电流放大系数β确定 B.基极电阻Rb与电源Ucc确定 C.集电极电阻Rc与电源Ucc确定 D.负载电阻RL确定 =++等价于(B) 15.函数Y A B C A.Y=ABC B. C = ? B A Y? =++ C.Y=AB+C D. Y A B C 16.下列与F=A+B+C相等的逻辑函数为( C ) A.F=ABC B.F=A+B+C C.F=ABC D.F=A+B+C 17．下列逻辑式中，正确的逻辑公式是( D ) A．AA A AA= =B．1 C．AA A AA= =D．0电工电子技术复习题..
电工学复习题(有答案)
电工学(1)复习题和答案201111解析
电工与电子技术考试题库(含答案)
电工学 期末复习题答案 (原版)
《电工学》期末考试试题及答案
经典电工学电子技术试题库(含答案)
相关主题
文本预览
