浅析消防喷淋系统大管径管道卡箍件的连接 【摘要】传统的消防喷淋系统管道连接方式主要以丝接和焊接为主，随着时间的推移，在消防工程应用中逐渐暴露出一些缺点。因此，打破传统的连接方式迫在眉睫。本文就消防喷淋系统大管径管道卡箍件的连接方式进行初步探讨。 【关键词】消防喷淋系统;大管径管道;卡箍件;连接 0.引言 传统的消防喷淋系统管道连接方式主要以丝接和焊接为主，随着时间的推移，在消防工程应用中逐渐暴露出一些缺点。因此，打破传统的连接方式迫在眉睫。大规模的消防管道被广泛应用，管道的材料一般选用镀锌钢管。镀锌管道具有耐腐蚀，不易污染输送介质的优点。然而对于管道尺寸DN≥100的镀锌管来说，丝扣连接很难满足压力要求，并且施工难度大。对于管道尺寸DN>150的管道往往采用焊接。以前老的施工方法有管道焊接施工，法兰连接；然后编号拆卸，到工厂进行二次镀锌；再对号连接。这样一来必然延长了施工工期，增加了施工成本。镀锌管沟槽式卡箍连接是近几年在国内建筑系统常用的一种连接方式，其施工方法克服了套丝困难，焊接二次镀锌的问题，具有安装维修方便快捷的优点，目前正在建筑消防喷淋系统大管径管道上大量推广使用。本文就消防喷淋系统大管径管道卡箍件的连接方式进行初步探讨。 1.大管径管道卡箍件连接的优势 1.1操作简单 卡箍管件的连接操作是非常简易的，无需特殊的专业技能，普通工人经过简单的培训即可操作。这是因为产品已将大量的精细的技术部分以工厂化方式溶入到了产成品中。一处管件连接仅需几分钟时间，最大限度的简化了现场操作的技术难度，节省工时，从而也稳定了工程质量，提高了工作效率。这也是安装技术发展的总体方向。而传统的焊接管道连接方式，不但需要有相应技能的焊接工人，而且费时，工人的操作难度大，并存在焊接烟尘的污染。由于操作空间和焊接技能的差异，焊接质量和外观都难以达到满意的结果，从而影响工程的整体质量。另外，由于卡箍管件为成品件，现场所需要的操作空间小，可真正的实现靠墙靠角安装，操作难度大为减小，从而节省了占地面积，美化了管道安装的效果。 1.2管道特性不受影响 卡箍管件连接，仅在被连接管道外表面用滚槽机挤压出一个卡箍，而不破坏管道内壁结构，这是卡箍管件连接特有的技术优点。如果采用传统的焊接操作，许多内壁做过防腐层的管道都将遭到破坏。因此规范规定镀锌管道，衬塑钢管等都不得使用焊接连接，否则需要二次处理。
热镀锌钢管沟槽连接施工方法 热镀锌钢管沟槽连接施工方法提要：管道支架的选用：管道支架的材料和支架型式的选用按照华北地区建筑设备、施工安装通用图集。管道支架选用如下图 热镀锌钢管沟槽连接施工方法 本工程中水系统、废水压力排水系统、污水压力排水系统管道采用热镀锌钢管沟槽连接。 施工方法: 1）管道连接步骤如下图： a)加工沟槽b）涂润滑脂 c）套密封圈d）对接安装 e）装沟槽f）上紧连接螺栓 2）加工沟槽： a)滚槽的标准要求 管径A0 - ++ b)采用切管机将钢管切割成所需长度，用砂轮磨光机去除管口边的毛刺。 c)水平放至需加工的钢管。 d)贴紧钢管端面与滚槽机下滚轮挡板端面,使钢管与滚槽机下滚轮挡板端面成90°。 e)开启滚槽机电机，使上压轮均匀滚压钢管至预定的沟槽深度。检查沟槽的深度和宽度等尺寸，确保符合标准要求 3)套密封圈 a)检查橡胶密封圈是否完好。 b)橡胶密封圈安装前，在密封圈唇边和外边涂一层硅润滑油，把密封圈装在管端，必须确保密封圈唇边不伸出管端。 4）管道对接安装 a)管道安装前必须按设计和安装工艺要求管道的支架、托架 b)安装时按照从主管到支管的顺序进行安装，不可跳越式安装，以免出现段与段之间连接困难和影响系统的严密性。 c）管道安装时必须横平竖直，不可有强行的折弯。 d)对准管子把两端连在一起，然后操作机械配管系统，使机械接头在密封圈上定位并进入两边的凹槽。 e)最后插入螺栓，拧紧螺母，即安装完毕。如下图。 5）三通、四通安装 a)三通、四通安装前，应在主管上用开孔机开孔。 b)用链条将开孔机固定于钢管预定开孔位置处，调整管道水平。启动电机转动钻头。操作设置在支柱顶部的手轮、转动手轮缓慢向下，完成钻头在钢管上开孔。如下图。 c）安装时注意沟槽三通、四通配件、橡胶密封圈与孔洞间隙均匀，调整好后紧固螺栓到位。 6)管道支架的选用：管道支架的材料和支架型式的选用按照华北地区建筑设备、施工
瓷都东大门综合改造项目——新厂东路改造工程沟槽开挖专项施工方案 编制： 审核： 审批： 景德镇市珠山区东片区道路改造工程PPP项目部 2017年12月03日
目录 一、工程概况 (1) 二．施工准备 (1) 1．人员准备 (1) 2．技术准备 (1) 3．材料、物资设备准备 (2) 三．沟槽施工工艺 (2) 1.施工顺序 (2) 2.施工机械 (2) 3.施工方法 (2) 四．沟槽开挖与支护的技术保证措施 (3) 五．安全保证措施 (3) 1．建立安全生产体系，落实安全生产责任制 (3) 2.施工机械安全防护 (5) 3．沟槽开挖的安全事项 (5) 4．临边防护安全措施 (5) 5．临时用电安全措施 (6) 6．沟槽防坍塌措施 (6)
沟槽开挖专项施工方案 一、工程概况 本工程位于景德镇市珠山区新厂东路（起点为昌河路，终点为湘官公路与景东大道延伸段交叉口），涉及道路改造全长2800.894米，道路等级为城市主干道，设计速度为50km/h，路面设计标准轴载为BZ—100KN，道路红线宽35米，双向6车道，道路占地面积14.4万平方米，包含道路工程、照明工程、交通工程、绿化工程及管线工程等，并涉及对沿线建筑实行外立面装修等改造任务。 为了确保施工质量和施工安全，针对本工程路段雨污水工程，根据沟槽开槽深度及地下土质情况，采用放坡开挖或拉森钢板桩支护。 二．施工准备 1．人员准备 按计划调集有丰富施工经验的施工人员，做好施工前准备，施工前做好动员工作：（1）组织强有力的项目班子。选择技术强，装备精的专业队伍，操作工人做到持证上岗。 （2）明确工程施工中的质量目标、安全目标、工期要求，确保高速、优质、安全地完成施工任务。 （3）通过动员，达到参加人员明确任务和目标，设备配备齐全，使工程施工有一个良好开端，能按业主的要求按期、优质、安全的完成施工任务。 （4）设置专职安全生产管理人员每天进行安全检查并及时做好记录，通知更改，具备有特种作业人员证的的员工执证上岗。 2．技术准备 （1）了解本工程的建设概况，熟悉和掌握本工程的技术规程和质量要求。 （2）在熟悉图纸，掌握规范，进一步了解现场的基础上制定本施工措施，并报监理审核，通过后作为沟槽施工的实施依据。 （3）对有关人员做好书面施工安全、技术交底工作，并经签认。 （4）测放沟槽开挖边线、并用白灰标识。确定土方堆放场地及运土施工路线。
关于卡箍连接 卡箍连接是一种新型的钢管连接方式，也叫沟槽连接件，具有很多优点。自动喷水灭火系统设计规范提出，系统管道的连接应采用沟槽式连接件或丝扣、法兰连接；系统中直径等于或大于100mm的管道，应分段采用法兰或沟槽式连接件连接。 首先对沟槽连接做个总的介绍： 1、概述 沟槽管件连接技术也称卡箍连接技术，已成为当前液体、气体管道连接的首推技术，尽管这项技术在国内的开发时间晚于国外，但由于其技术的先进性，很快被国内市场所接收。从1998年开始研制开发到现在，经过短短几年的开发和应用，已逐渐取代了法兰和焊接的两种传统管道连接方式。不但技术上更显成熟，市场也普遍认可，而且得到了国家法规政策的积极引导。 沟槽管件连接技术的应用，使复杂的 管道连接工序变得简单、快捷、方便。使 管道连接技术向前迈了一大步。 2、沟槽连接管件简介 沟槽连接管件包括两个大类产品：① 起连接密封作用的管件有刚性接头、挠性 接头、机械三通和沟槽式法兰；②起连接 过渡作用的管件有弯头、三通、四通、 异径管、盲板等。 起连接密封作用的沟槽连接管件主 要有三部分组成：密封橡胶圈、卡箍和锁紧螺栓。位于内层的橡胶密封圈置于被连接管道的外侧，并与预先滚制的沟槽相吻合，再在橡胶圈的外部扣上卡箍，然后用二颗螺栓紧固即可。 由于其橡胶密封圈和卡箍采用特有的可密封的结构设计， 使得沟槽连接件具有良好的密封性，并且随管内流体压力 的增高，其密封性相应增强。 3、沟槽管件连接的优点 3.1 操作简单 沟槽管件的连接操作是非常简易的，无需特殊的专业技能，普通工人经过简单的培训即可操作。这是因为产品已将大量的精细的技术部分以工厂化方式溶入到了产成品中。一处管件连接仅需几分钟时间，最大限度的简化了现场操作的技术难度，节省工时，从而也稳定了工程质量，提高了工作效率。这也是安装技术发展的总体方向。
南通市中南建工设备安装有限公司管道沟槽连接标准做法 管道沟槽连接标准做法 管道沟槽连接是在管道接头部位采用专门的滚槽机加工成环形沟槽后,在相邻管端套上橡胶密封圈，用拼合式卡箍件、C型橡胶密封圈和紧固件等组装成的套筒式快速连接。沟槽连接具有安装快速、简易、安全、可靠、经济、免电焊、无污染等优点，且节省人工、人工机械费的开支，并可在运行中吸收管道噪音、震动传播及热胀冷缩，便于管道维护、保养、不受安装场所的限制特点。沟槽式管道一般适用于温度不超过80℃的生活和生产给排水、消防、空调等管道工程。 沟槽式管道连接施工程序主要包括： 1、施工准备； 2、卡箍的检查、试验、试压； 3、沟槽式施工过程； 4、开孔式产品施工过程； 5、系统检验。 一、施工准备 1 经规定程序审批的设计图纸和其他技术文件齐全； 2 批准的施工方案或施工组织设计和配管图已进行技术交底； 3 工程用管材、沟槽接头和沟槽管件等管道组合件、管道支承件，施工力量，水、电供应以及电动切管机、电动压槽机、开孔器、试压
设备等机具已准备就绪，能进行正常施工并符合质量要求； 4 对施工人员已进行沟槽连接方式的技术培训。 1 南通市中南建工设备安装有限公司管道沟槽连接标准做法 二、卡箍等配件的抽查、试验、试压 1、C 型密封圈主要是C 型可形成三重反应式密封。管道内流体的压力越大，接头的压力越大，接头的密封性越好，沟槽式管接头分为钢性接头和挠性接头。刚性接头利用卡箍的错口将管子紧紧系住，使得管子连接管道的作用，安装后不产生挠度。挠性接头的卡箍内缘嵌入管道时，设计成有一定的间隙，使得管道连接后允许产生一定的轴向位移和侧向编转。 2、接头及管件外观质量检查。沟槽式管接头多采用球墨铸铁材料，不易生锈、强度高、韧性好、延伸性好，还具有较强的防震吸震性能。铸件不应有影响机械性能的气孔、砂眼、夹渣冷隔和裂纹等铸造缺陷，管件内外表面应经涂漆处理，漆膜厚度为15μm～30μm，漆墨应光滑均匀、牢固，不允许存在直径大于2mm的漆块堆集。对用于饮水的接头及管件，按饮用水标准要求对其表面采用食品级涂覆。 3、负压密封性和漏气速率检查。检查装置原理图见图1，阀门选用真空手动蝶阀，抽气管道直径不大于50mm，管道和内表面应干燥和清洁，选用1.5 级的真空表，封头和端管之间的焊缝应光滑，不允许漏气。抽气时，当真空度达到0.08Mpa以上时，继续抽气10min，然后关闭蝶阀，在真空度高于0.08Mpa的情况下，选取ΔP，并记录

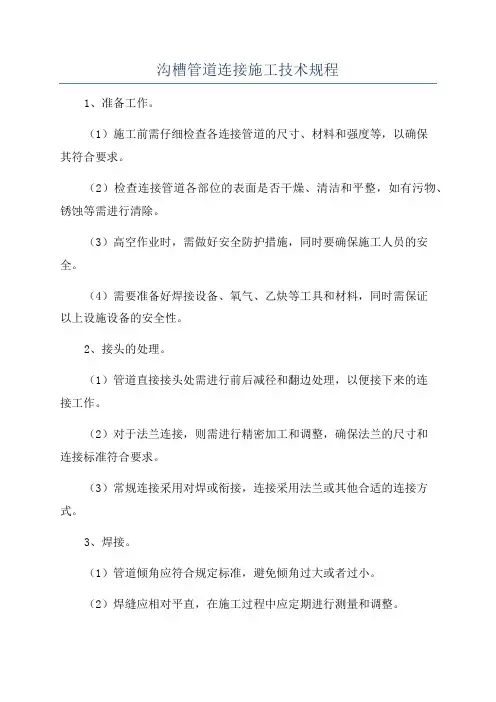

沟槽连接管道施工工艺 沟槽连接件是一种新型的钢管连接方式，具有很多优点。自动喷水灭火系统设计规范提出，系统管道的连接应采用沟槽式连接件或丝扣、法兰连接；系统中直径等于或大于100mm 的管道，应分段采用法兰或沟槽式连接件连接。现将具体施工方法介绍如下。 一、工艺流程安装准备一滚槽一开孔，安装机械三通、四通一管道安装一系统试压。 二、安装准备 1.检查开孔机、滚槽机、切管机，确保安全使用。 2.材料、工具的准备，包括管材、钢卷尺、扳手、游标卡尺、水平仪、润滑剂、木榔头、脚手架等。 3.按设计要求装好待装管子的支吊架。 三、滚槽1.用切管机将钢管按需要的长度切割，用水平仪检查切口断面，确保切口断面与钢管中轴线垂直。切口如果有毛刺，应用砂轮机打磨光滑。 2.将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪抄平，使钢管处于水平位置。 3.将钢管加工端断面紧贴滚槽机，使钢管中轴线与滚轮面垂直。 4.缓缓压下。千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察钢管断面是否仍与滚槽机贴紧，如果未贴紧，应调整管子至水平。如果已贴紧，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深度为止。 5.停机，用游标卡尺检查沟槽深度和宽度，确认符合标准要求后，将千斤顶卸荷，取出钢管。 四、开孔。安装机械三通、四通1.在钢管上弹墨线，确定接头支管开孔位置。。 2.将链条开孔机固定于钢管预定开孔位置处。 3.启动电动机，转动手轮，使钻头缓慢靠近钢管，同时在开孔钻头处添加润滑剂，以保护钻头，完成在钢管上开孔。 4.停机，摇动手轮，打开链条，取下开孔机，清理钻落金属块和开孔部位残渣，并用砂轮机将孔洞打磨光滑。 5.将卡箍套在钢管上，注意机械三通应与孔洞同心，橡胶密封圈与孔洞间隙均匀，紧固螺栓到位。
沟槽开挖施工方案 一．工程概况： 1、由湖北宏缘市政工程建设有限公司承建的何刘路（光谷三路~光谷四路）道 排工程是东湖高新技术开发区九峰城市森林保护区中的一条支路，西起光谷三路（K0+000），东至光谷四路（K1+204.727），全长1204.73m，规划红线宽度为20m，与本工程相交的道路有光谷三路、王家店小路、紫兰璐、群建小路。 管材情况： 污水接户支管管径均为DN400，坡度为0.002，雨水接户支管管径为DN600，坡度为0.0015。 雨水管当d≤800mm时，采用高度聚乙烯（HDPE）承插式塑料管，当d≥1000mm 时，采用承插式钢筋混凝土管。 为了确保施工质量和施工安全，针对本工程路段污水工程，当开槽深度超过3米的情况，准备采用分层施工方法进行污水管道深槽开挖及管道安装施工。 工期安排：2012年05月12日～2013年01月12日 二．施工准备 1．人员准备 按计划调集有丰富施工经验的施工人员，做好施工前准备，施工前做好动员工作：（1）选派有经验的项目经理，组织强有力的项目班子。选择技术强，装备精的专业队伍，操作工人做到持证上岗。 （2）明确工程施工中的质量目标、安全目标、工期要求，确保高速、优质、安全地完成施工任务。 （3）通过动员，达到参加人员明确任务和目标，设备配备齐全，使工程施工有一个良好开端，能按业主的要求按期、优质、安全的完成施工任务。
（4）设置专职安全生产管理人员每天进行安全检查并及时做好记录及更改、必须 具备有特种作业人员证的的员工执证上岗。 2．技术准备 （1）了解本标段工程的建设概况，熟悉和掌握本工程的技术规程和质量要求。 （2）在熟悉图纸，掌握规范，进一步了解现场的基础上制定本施工措施，并报监理审核，通过后作为沟槽施工的实施依据。 （3）对有关人员做好书面施工安全、技术交底工作，并经签认。 （4）测放沟槽开挖边线、并用白灰标识。确定土方堆放场地及运土施工路线。3．材料、物资设备准备 本工程对材料供应要做好以下准备： （1）根据批准的施工组织设计和预算编制供货计划，对于沟槽施工所需要的沟槽排水设施要准备充足，水泵、水管、电线、发电机须有配用设备。 （2）准备足够的沟槽临边防护设施，并认真布设，做到防护到位。 （3）材料、设备做好认真的检查、检修，不合格产品禁止入场。 三．沟槽施工方案 1.施工顺序 （1）当槽深小于3米时： 清理场地→测量放线→沟槽开挖（视沟槽深度、土质情况及管道安装需要决定，设置沟槽支护）→开挖至沟槽底→挖排水沟降水→管道基础→管道安装→管道回填→压实达到设计及规范要求 （2）当槽深为3～5米时： 清理场地→测量放线→第一层降土（1～2米）→设置换坡平台→沟槽开挖至沟槽底 →挖排水沟降水→管道基础→管道安装→管道回填→压实达到设计及规范要求 2.施工机械：
CB01 施工技术方案申报表 ( SG05标[ ]技案004号) 合同名称: 河北省南水北调配套工程邢清干渠工程管线工程施工第五标段合同编号: HBNSBDPT-XQGQ-SG- -05
说明: 本表一式_4_份, 由承包人填写, 监理机构审签后, 随同审批意见, 承包人、监理机构、发包人、设代机构各1份 河北省南水北调配套工程邢清干渠工程管线 工程施工第五标段 ( 合同编号: HBNSBDPT-XQGQ-SG- -05) 管沟( 槽) 开挖施工方案 批准:
审核: 编制: 天津振津工程集团有限公司 邢清干渠施工五标项目部 二〇一三年五月三十一日 目录 一、编制依据 (1) 二、工程概况 (1) 三、施工总体部署 (2) 四、开挖施工工艺流程 (3) 五、施工工法 (5) 六、质量保证措施 (12) 七、安全保护措施与文明施工措施 (13) 八、计划投入机械设备 (14) 九、劳动力投入 (16)
一、编制依据 1、监理签发的施工图纸( 含设计通知) 与设计下发的主体工程施工技术要求; 2、设计提供的质地勘察资料及项目部现场勘察的开挖探坑资料; 3、《给水排水管道施工及验收规范》(GB50268- ) ; 4、与开挖施工相关的规范、规程; 5、省水务集团、建设单位下发的有关施工技术要求。 二、工程概况 邢清干渠位于河北省中南部, 受水区为邢台市的11个县市13个供水目标, 地处东经113°52＇~115°42＇、北纬36°50＇~37°23＇之间。邢清干渠从总干渠赞善分水口分水, 输水至清河、南宫, 沿线设沙河高新技术开发区、沙河水厂、金百家水厂、南和任县、平乡巨鹿、广宗、威县、临西共9个分水口。途径沙河、邢台市开发区、南和、平乡、广宗、威县、清河、南宫8个县市, 全长168.746km。 邢清干渠采用有压管道输水, 地下埋管的形式, 管材选用PCCP和DIP管, 管径DN2200~DN1200, PCCP管道设计内压0.6~1.0MPa, DIP管选用K9级。 邢清干渠工程管线工程第五标段( 以下简称SG05标) 位于邢台市南和县和平乡县境内, 总长15.333km, 相应管线设计桩号为: 47+000～62+333, 其中南和县境内1.5km左右, 平乡县境内13.8km左右。从上游开始, 依次穿越留垒河、留垒河分洪道、平南渠、滏阳河、小漳河五条河渠; 破路开挖穿
消防管道沟槽式连接需要计算哪些项目？ 哪位朋友做消防的能否详细说明一下？消防管道安装卡箍连接能说的具体点吗？zjp426发表于2010-9-1619:30:00 这要根据图纸要求来详细列出，比如有三通的地方，就要计一个沟槽三通，3个相应尺寸的卡箍，弯头就要计1个沟槽弯头，2个卡箍，至于长度方向可以象朋友说的那样，6米计个卡箍，这里又涉及到图纸要求多大的管径采用沟槽连接，一般是100（含100）以上的采用沟槽连接，如果100和65连接，就要一个100变65的沟槽件，再计1个100的卡箍，1个65的卡箍，总之要算的准确的话，就必须根据图纸逐个连接点计算。xiaobao27发表于2011-1-609:34:00如果是做底价的话，工程预估，一米一个沟槽件，价格不论是三通、弯头、卡箍、四通、机械三通等均安市场平均价。屡试不爽wdy9688发表于2011-1-709:33:00消防工程中，钢管沟槽式连接的管件都包含哪些？卡箍属于管件，还是属于支吊架？定额如何套项？1、管件包括卡箍三通、四通、变径、机械三通、四通，弯头等。2、卡箍属于管件不属于支吊架3、管件安装费包含在定额内，只计主材费。排水说明中钢管敷设包括管件的安装，可室内钢管沟槽式连接未含接头零件，是否另计呢？答：钢管沟槽式连接未含接头零件，另外计算沟槽式连接接头零件的主材价格。要计的话管件和阀门各套什么子目？答：只计算沟槽式连接接头零件的主材价格，不用另外套用定额子目；阀门单独套用相应定额子目并计算材料主材价格。另外卡箍几米一个？答：直管的卡箍按照钢管定长接头计算，一般镀锌钢管的定长6m、9m。有弯头、三通、
异径管处不论管道多长只要有就安装管件。卡箍大概67m 一个，管件是补充的主材，补充在管道的子项里。阀门还是套阀门的子目，还要加卡箍法兰。1.室内钢管沟槽式连接未含接头零件只计算材料费2.阀门套用相应的阀门定额子目3.看管道的长度确定通常为6 米为了便于实际工作，工艺管道补充定额对某些专业工程的每10m 管道管件（弯头、三通、异径管等）含量进行了测算和综合，列出了有关专业的“综合管件含量参考表”。凡符合上述专业性质的工程，如设计深度不够无法逐个计算时可参考使用无缝钢管用沟槽管件一、说明一本章包括：低、中、高压管道安装等18节共245个子目。二本章适用室内给水、排水、雨水、采暖、消防、空调等管道安装，不分架空、地沟和埋地敷设，均执行同一定额。三DN32以内丝接钢管及铝塑复合管安装定额中，已综合了管卡；DN32以外管道及其它形式的支吊架另行计算，执行第十三章管道支架制作安装相应子目。四PVC －U 给水塑料管粘接、铝塑复合管安装项目中，已综合了钢塑转换接头和铝塑管管件的安装费，但未包括其本身价值。钢塑转换接头、铝塑复合管管件应按设计图纸用量并计取1的损耗率计算。五DN200以内管道安装中，已包含了堵洞所用的工、料；DN200以外的管道堵洞用工、料另行计算。六气体无缝钢管、铜管、沟槽连接钢管及管件安装等项目还适用于室外、站类管道安装。七有关：1．雨水管道使用钢管时，执行钢管焊接，相应子目；2．空调冷凝水管采用PVC －U 管时，执行PVC－U 给水塑料管相应子目；3．DN26以外的管道安装，执行站类管道相应子目。二、工程量计算规则一管道按图示

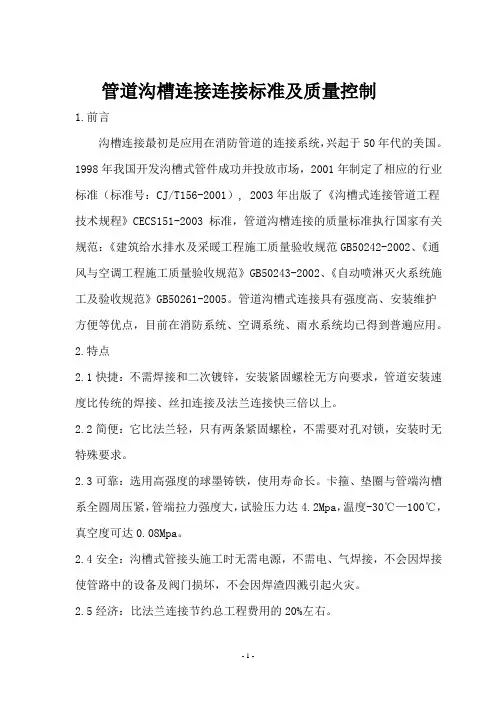

管道沟槽式连接标准及质量控制 1．前言 沟槽连接最初是应用在消防管道的连接系统，兴起于50年代的美国。1998年我国开发沟槽式管件成功并投放市场，2001年制定了相应的行业标准（标准号：CJ/T156-2001）, 2003年出版了《沟槽式连接管道工程技术规程》CECS151-2003 标准，管道沟槽连接的质量标准执行国家有关规范：《建筑给水排水及采暖工程施工质量验收规范GB50242-2002、《通风与空调工程施工质量验收规范》GB50243-2002、《自动喷淋灭火系统施工及验收规范》GB50261-2005。管道沟槽式连接具有强度高、安装维护方便等优点，目前在消防系统、空调系统、雨水系统均已得到普遍应用。 2．特点 2.1快捷：不需焊接和二次镀锌，安装紧固螺栓无方向要求，管道安装速度比传统的焊接、丝扣连接及法兰连接快三倍以上。 2.2简便：它比法兰轻，只有两条紧固螺栓，不需要对孔对锁，安装时无特殊要求。 2.3可靠：选用高强度的球墨铸铁，使用寿命长。卡箍、垫圈与管端沟槽系全圆周压紧，管端拉力强度大，试验压力达4.2Mpa，温度-30℃—100℃，真空度可达0.08Mpa。 2.4安全：沟槽式管接头施工时无需电源，不需电、气焊接，不会因焊接使管路中的设备及阀门损坏，不会因焊渣四溅引起火灾。 2.5经济：比法兰连接节约总工程费用的20%左右。 2.6隔振：沟槽管件中的密封垫圈可隔断噪音及振动的传播。
