高频红外碳硫分析仪设备安全操作规程(2021版)
The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：YK-AQ-0996

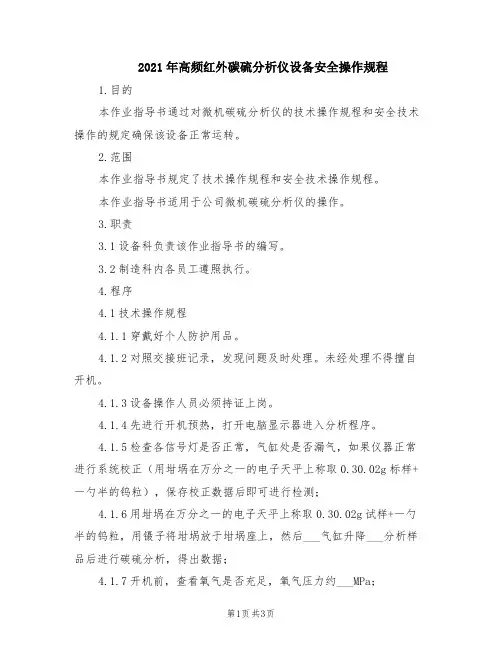

高频红外碳硫分析仪设备安全操作规程
(2021版)

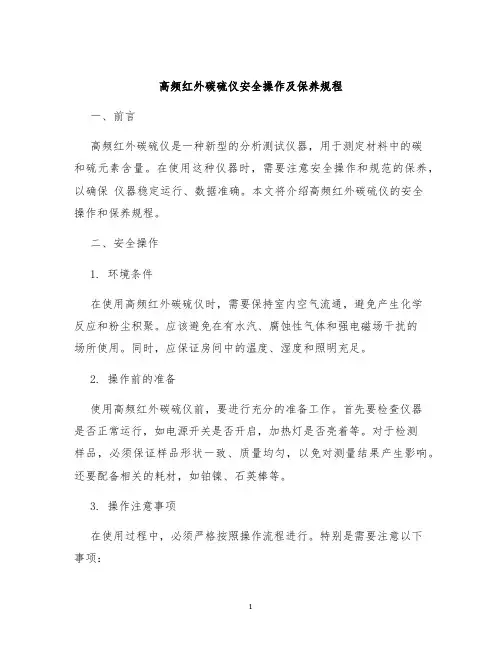

1.目的
本作业指导书通过对微机碳硫分析仪的技术操作规程和安全技术操作的规定确保该设备正常运转。
2.范围
本作业指导书规定了技术操作规程和安全技术操作规程。
本作业指导书适用于公司微机碳硫分析仪的操作。
3.职责
3.1设备科负责该作业指导书的编写。
3.2制造科内各员工遵照执行。
4.程序
4.1技术操作规程
4.1.1穿戴好个人防护用品。
4.1.2对照交接班记录，发现问题及时处理。未经处理不得擅自开机。
4.1.3设备操作人员必须持证上岗。
4.1.4先进行开机预热，打开电脑显示器进入分析程序。
4.1.5检查各信号灯是否正常，气缸处是否漏气，如果仪器正常进行系统校正（用坩埚在万分之一的电子天平上称取0.3±0.02g标样+一勺半的钨粒），保存校正数据后即可进行检测；
4.1.6用坩埚在万分之一的电子天平上称取0.3±0.02g试样+
一勺半的钨粒，用镊子将坩埚放于坩埚座上，然后点击“气缸升降”点击“分析样品”后进行碳硫分析，得出数据；
4.1.7开机前，查看氧气是否充足，氧气压力约0.5MPa；
4.1.8坩埚为陶瓷材料，易吸水，使用前必须在马弗炉中于1200℃灼烧2-3小时，冷却后取出置干燥器中保存；
4.1.9操作过程中若出现意外情况，点击工具栏中“紧急停止”，即可中断操作和仪器的运行；
4.1.10放置10天以上未用时，电子管应预热30分钟，才能启动高压工作；
4.1.11两次启动时间间隔不得小于5秒；
4.1.12若燃烧炉自动停止工作，并且复位按钮弹出，说明感应过载或发生故障，应立即检查排除故障后，再按下复位按钮才能继续工作；
4.1.13连续分析20个样品后即需清理一次。
4.1.14关机应按规定的步骤，不可贸然关闭电源，否则会造成数据丢失及难以弥补的损失；。
4.1.15定期对仪器进行擦拭，清理工作；
4.1.16每天下班前对实验室地面进行擦拭，保持地面清洁无灰尘；
4.1.17认真填写好设备的交接班（运行）记录，向接班者交待清楚设备的运行情况及注意事项。
4.2安全技术操作规程
序号
危险（害）源
危害种类或受伤性质
安全操作方法和禁止行为
1
未经培训上岗
多伤害
作业人员必须经岗前培训教育合格，方可上岗作业。
2
劳保用品穿戴不符合安全要求
多伤害
禁止穿戴不符本工种安全要求的防护用品，开工前自检互检，及时纠正不当装束。
3
设备点检不到位
多伤害
作业前检查：按设备检查制度执行，发现问题及时报修，并作
