施工技术交底记录
中国建筑项目管理表格
技术交底记录表格编号工程名称第 1 页
共 3 页施工单位
分项工程名称桥架及支架制作安装交底日期
一、施工准备；
1.材料准备
热镀锌角钢、全密闭防火桥架、接地线、焊条、膨胀螺栓、螺栓螺母、镀锌漆、防火油漆；
2.机具
电焊机、台钻、切割机、手电钻、卷尺、脚手架
二、施工进度要求；
现场配合土建进度施工。
三、施工工艺；
施工准备→现场测量放线→支架加工制作→支架安装→桥架组装→桥架安装→接地线连接→桥架调直
四、控制要点；
1.支架制作安装要求：
1.1 支架在下料过程中长短偏差要控制在5mm范围内，切口应无毛刺、卷边；
1.2 支架在焊接过冲中焊口要饱满，注意保护热镀锌角钢的镀锌层，尽量做到焊口最小；
1.3 桥架宽度≤400mm的，固定支架用40*40*4热镀锌角钢，角钢间距为2米，桥架宽度≥400mm的，固定支架用50*50*5热镀锌角钢，角钢间距为2米；
1.4 支架在制作完成后焊口处要刷银粉漆进行防腐处理；
1.5 支架安装之前先按照综合图要求的标高和位置进行现场放线，放线后按照间距要求进行打孔；
1.6 部分楼板有偏差，在支架安装过程中要及时复核桥架标高，出现偏差及时调整；
2.桥架安装要求：
2.1 桥架在安装之前按照厂家配套的螺栓，隔板，连接板，接地线在地面上进行组装好，每节桥架组装完成后，再吊装到支架上；
2.2 桥架线槽的接口应平整，接缝处应紧密平直。
2.3 桥架线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并
工程施工技术交底记录表 工程名称：秭归县归州镇贾家店村六组谭家湾高切坡防护工程 …
说明：一式二份，送监理工程师一份 工程施工技术交底记录表工程名称：秭归县归州镇贾家店村六组谭家湾高切坡防护工程
说明：一式二份，送监理工程师一份 工程施工技术交底记录表… 工程名称：秭归县归州镇贾家店村六组谭家湾高切坡防护工程
工程施工技术交底记录表工程名称：秭归县归州镇贾家店村六组谭家湾高切坡防护工程 …
工程施工技术交底记录表工程名称：秭归县归州镇贾家店村六组谭家湾高切坡防护工程
& 附设计图纸及有关技术规范2007年8月10日 技术负责施工员| 班组长 说明：一式二份，送监理工程师一份。 工程施工技术交底记录表 工程名称：秭归县归州镇贾家店村六组谭家湾高切坡防护工程 承包单位：河南省郑州地质工程勘察院№：施 单位工程% 支（拦）挡工程 分部工程浆砌石挡墙 分项工程K0+000~K0+160浆砌石挡墙 交底内容： 挡土墙施工技术要求： 1、挡土墙开挖基坑采用分段跳槽快挖快砌。砌石应使用不宜风化块石，砂浆标号M10。 $ 2、挡土墙要求座落在基岩上，挡土墙基础应嵌入岩层或碎石土层中，挡墙埋深一般50cm~80cm。挡墙下基前必须严格进行基底验槽，符合设计要求后及时下基。 3、挡土墙砌筑时，下部须座满浆，并将大面朝下，分层卧砌，上下错缝，内外搭接。块石砌体的灰缝为20～35mm，砂浆须饱满，石块间较大间隙应先填砂浆后用碎石嵌实，不得先填碎石后塞浆或干填碎石。应保证块石嵌固紧密、砂浆填筑饱满密实，墙身不得有通缝。 4、墙体设置排水孔，防止墙后积水，采用拔管预留方式施工。沿挡墙每1m设置1排水孔，长1m，排水孔距地面~。在排水孔进口一侧设置砂砾石反滤水层。 5、对于挡土墙顶部、底部基础和墙身外层宜选用较平整的大块石砌筑并加以修整，挡土墙砌衬时宜采用“丁”“嵌”“楔”等方法、并将块石间隙嵌紧密，保证墙身稳定。 6、挡土墙砌筑时须设置伸缩缝，伸缩缝间距为10m，缝宽2cm，缝的内、外侧及顶面塞填泡沫板或沥青木板。伸缩缝须整齐垂直，上下贯通。 7、挡墙后部填筑碎块石，距墙项40cm预留作坡面绿化。 全部支护工程完成后，清附挡墙后部沟槽杂物，沟槽宽不小于50cm，沟槽内填耕植土最30cm，耕植土距墙顶10cm，撒油麻藤籽于耕植土。 $
安全技术交底表 （CSCECIE-SP-B0412） 工程名称虹桥商务区核心圈一期05地块南区洒店项目 施工单位江苏中天建筑工程有限公司 交底部位B1\B2层桥架制作、安装工种电工 安全技术交底内容 交底内容：
7、现场所用的机械设备必须经过项目部机械设备管理员验收合格后并粘贴当月机械设备合格证后方可使用（每月都要检查）。 8、进入暑期施工，一些工人师傅习惯穿着活凉，但是施工现场禁止穿凉鞋拖鞋、赤膊和穿短裤，需穿劳保鞋和长袖长裤，以保护身体不被刮伤、扎伤或烫伤。 9、施工现场的洞、坑、临边等危险处设立围护并悬挂明显标志。 图1洞口防护 10、在移动平■台施工人员不准向下、向上抛扔材料、垃圾、工具等，桥架安装时应在下方设置警示带围挡，严禁进入施工区域下方以免坠物砸伤。 图2设置警示禁入围挡 文明施工措施及环境保护措施
(二)针对动火作业： 1、动火作业需提前一天到项目部申请动火作业许可证，动火许可证应标明动火区域、 动火时间、作业焊工以及监护人员，并经相关负责人签字； 2、动火作业人员必须持证上岗，动火作业时将特殊工种证和动火作业许可证随身携 带备查； 3、动火作业时需配备专职监护人员和灭火器，灭火器应在有效期内，表的指针指在 绿色区域，高处焊接时下方应设置接火盆； 4、焊接作业选择在远离易燃材料的地方进行，保持15m以上的安全距离，另外焊接作业时应选择
在通风良好的区域进行，禁止在通风不畅的封闭区域进行焊接作业，以防作业人员窒息； 5、对焊接作业人员防护用品的要求，焊接人员穿专用焊工防护服，禁止使用手持式 的防护面罩，应使用头戴式的防护面罩。 (三)针对移动平■台高处作业： (1)脚手架的搭设和验收： 搭设过程中应保证脚手架基础平■整坚固，一层结构地坪未做之前禁止在一层搭设；应根据方案进行搭设，脚手架所有部件如刚梯、斜撑、抛撑、护栏、踢脚板不允许出现缺失，作业层脚手板满铺，护栏高度在 1.2m以上；搭设之前检查轮子是否能够转动灵活，如有损坏禁止使用；必须保证整付脚手架的所有安全销和插销已到位敲紧，脚手架搭设完成后通知项目部安全工程师和专业工程师进行验收，验收合格挂牌后方可 使用，未经验收挂牌的脚手架禁止使用。 (2)安全绳的设置： 本单体桥架的安装高度在4.5米左右，由丁安全带没有有效的悬挂位置，因此需沿桥架平行位置设置安全绳，安全绳利用12mm镀锌钢丝绳，两端采用门式支架的形式固 定在结构梁上，每付支架的固定件采用2块150mm*150mm*6mm?作为脚板，支架采用50*5的镀锌角钢焊接牢固，每块钢板四颗M10膨胀螺栓固定，要求每段安全绳的
室内电缆桥架安装分项工程技术交底卡 引用规范：GD2301003 施工单位: 水电施工队 工程名称: 2813工程1#楼工程 分部工程: 室内电缆桥架安装 交底部位:A.B.C区公共区域 日期 : 2013 年6 月19 日 交底内容 一、施工准备 1、技术准备:审阅设计图纸,现场勘察电气设备的安装位置和电缆桥架安装的路由；电缆桥架 途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。 2.编制施工方案:根据阅图和勘察记录,选定电缆桥架在不同建筑结构路段的安装型式； 2.根据合同工期和施工人员组成确定施工组织。确定施工方案时应遵循如下规定: （1）电缆桥架应尽可能在建筑物、构筑物(如墙柱梁、楼板等)上安装。 （2）电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。
（3）梯架或有孔托盘水平敷设时距地高度不低于2.5m；线槽、无孔托盘距地高度不低于2.2m。但敷设在电气专用房间(如配电室、电气竖井、技术层)内除外。 （4）桥架垂直敷设时,在距地1.8m以下部分应加金属盖保护,但敷设在电气专用房间内时除外。 （5）电缆桥架多层敷设时其层间距离一般为: ① 桥架上部距顶板或其他障碍物不应小于0.3m； ②电力电缆桥架间不应小于0.3m； ③控制电缆桥架间不应小于0.2m； ④弱电电缆桥架与电力电缆桥架间不应小于0.5m,如有屏蔽盖板可减至0.3m。 （6）下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外,均不应敷设在同一层桥架上: ① 1kⅤ以上和1kⅤ以下的电缆；②强电、弱电、控制电缆； ③应急照明和其他照明电缆；④向一级负荷供电的双路电源电缆。 （7）几组电缆在同一高度敷设时,各相邻电缆桥架间应考虑维护、检修的需要,一般不宜小于0.6m。 (8)电缆桥架水平敷设时,支撑跨距一般为1.5～3m,垂直敷设时,固定点间距不大于2m。桥架弯曲半径小于300mm时,应在距弯曲段与直线
施工技术交底记录 编号：SJ-01 工程名称分部工程 分项工程 开工前交底 名称 交底内容： 1、施工依据：①业主提供的施工图纸及设计变更通知； ②《城市道路照明工程施工及验收规程》〔CJJ89-2001〕； ③《工程建设标准强制性条文》〔城乡规划部分〕〔城市建设部分〕。 2、其它：要严格依照经过监理工程师审批的施工组织设计方案进行施工、抓工期、 抓质量、抓安全、文明施工。 交底人接收人
施工技术交底记录 编号：SJ-02工程名称分部工程 分项工程名称土方开挖：沟槽、基坑、井坑 交底内容： 一、电缆沟槽 1、开挖前，先按图纸设计要求的管道与路边相对位置进行放样，然后按规范要求 人工开挖。 2、沟槽开挖允许偏差按以下规范要求控制： 序号检验项目允许偏差检验频率检验方法 ①△槽深+50mm 每档二点用尺量 ②②走向偏移100mm 每档一点用尺量 二、灯座、井基坑 1、开挖前，先按图纸设计要求进行灯座、井基坑定位，根据现场障碍物情况适当 调整基坑位置，做好标记。 2、按放样时做好的标记进行基础、井基坑开挖，基础基坑开挖尺寸为：700×700 ×1400 mm、?2200×6500mm；路灯接线井开挖尺寸为：480mm×480mm×500mm；路灯接线箱开挖尺寸为：750mm×600mm×350 mm、过路接线井开挖尺寸为：840mm×840mm×1000 mm、箱变接线井：1000mm×840mm×900mm； 3、基坑深应以设计的施工基面为基准，基坑底应平整、坚实。开挖时如遇坚石人 工无法开挖，应及时与技术人员联系解决。 4、基坑开挖允许偏差按以下规范要求控制： 序号检验项目允许偏差检验频率检验方法 ①△基坑深度+50mm 每坑用尺量，水准仪测量 ②顺线路方向位移﹤5%mm设计档距（即 150mm） 抽检20% 用尺量 ③横向位移±80mm 抽检20% 用尺量，经纬仪测量交底人接收人
安全技术交底表 (CSCECIE-SP-B0412) 工程名称虹桥商务区核心圈一期05地块南区酒店项目 施工单位江苏中天建筑工程有限公司 交底部位B1\B2层桥架制作、安装工种电工 安全技术交底内容 交底内容： 施工区域： 本安全技术交底中，施工区域为酒店地下室B1层和B2层。 作业特点和危险源： 配管、桥架支架制作要涉及到切割、焊接作业，要使用到焊机、切割机等机械设备，且桥架装高度在2m以上，为高处作业，采用搭设盘扣式移动平台的方式进行安装，施工期间正值夏季炎热，因此主要危险源为以下几个方面： 1.切割机、电焊机等机械设备的使用； 2.动火作业引发火灾； 3.移动平台高处坠落； 4.临时用电； 安全预防措施： 1、所有施工人员进入施工现场施工时，必须经过三级安全教育、安全培训考核合格后，并进行项目部施工技术交底和安全技术交底后；未进行教育、安全培训和安全技术交底的人员不得进入施工现场进行施工。 2、所有施工人员进入施工现场时,必须正确佩戴安全帽，帽带戴好，未佩戴安全帽的施工人员严禁进入施工现场；施工人员严禁在施工现场内吸烟，施工人员吸烟时必须到施工现场设置的吸烟室内吸烟；施工人员严禁喝酒上班，喝酒的施工人员不得进入施工现场；施工人员不得破坏和随意拆除防护设施和警示标志牌。 3、严格遵守动火作业制度，执行二证一器一监护制度（操作证、动火证、灭火器、监护人）。 4、无证人员不得进行特殊工种作业，如电工、电焊工必须要持特殊工种操作证上岗。 5、未满18周岁和超过55周岁的不得从进场作业，有高血压等疾病的人员不得从事高空（大于等于2m）作业。 6、使用用电设备前应当对开关箱及电缆线进行检查，确保无破损的情况下方可使用，使用时开关箱和电缆严禁拖地，必须架空。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 电缆桥架安装安全交底记录(新 版) Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.
电缆桥架安装安全交底记录(新版) 交底内容： 一、技术交底 1、在施工人员进场以后，首先应熟悉图纸，和设计人员进行技术交底，明确施工工作量和施工要求。 2、桥架的架设应按施工图纸施工，施工过程中严格按照现行的有关技术标准。应该注意的是在架设时支架、托臂应安装牢固，且横平竖直，各支架的同层横档在同一水平上，其高低偏差不应大于5mm。托架支吊架沿桥架走向左右的偏差不应大于10mm。桥架有支柱的，支柱要稳固，用托臂的，膨胀螺栓要安装稳固。电缆桥架全长均应有良好接地。 3、将桥架固定于构筑物上，要求固定牢固，作到横平竖直，支架间隔均匀，上、下层间距一致。
4、桥架每段应有接地螺栓，连接应牢固、可靠，桥架接地应同接地网连接。 5、电缆桥架安装，其规格型号必须符合设计要求。桥架安装前支架托臂固定支点的预埋件必须按图纸设计走向、坐标做好预埋工作，预埋件各部尺寸详见标准图集。电缆桥架安装前必须严格检查，表面应无污染、无变型、无机械损伤、烤漆喷塑无脱落，接口等附件的几何尺寸要与主桥架相符。 二、安全交底 1、施工人员要从思想上认识到安全生产的重要性，不能麻痹大意，必须认真正确的贯彻“安全为了生产，生产必须安全，以预防为主”的方针，严格遵守安全生产的规章制度。施工人员要时刻保持高度清醒的施工，注意安全隐患，以达到杜绝隐患和预防事故的目的。 2、所有进入施工现场的作业人员必须配带好工作卡、戴好安全帽，按规定配戴好劳动保护用品和安全带等安全用具，进入施工现场人员工作服穿戴整齐，穿防滑鞋，严禁穿硬底鞋，皮鞋，拖鞋进
电缆桥架安装安全技术 交底 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
一、通用部分 1.现场施工人员必须严格遵守《建筑安装工程安全技术操作规程》及本公司内部标 准的各项规定，实行全过程监控。 2.班前提出安全注意事项，班后检查有无安全隐患。 3.正确使用个人防护用品，进入施工现场，必须遵守纪律及现场的各项规章制度， 按规定着装，不得违章作业，不准饮酒，必须戴安全帽，高空作业必须系安全带，并挂设安全网。 4.农民工上岗前必须经过三级安全教育，考核合格后持安全操作证上岗。 5.配合各工种作业要听从指挥，不准擅离职守，干其它工作。 6.未经允许，不得擅自移动或拆除施工现场的安全设施，脚手架，安全网等。 7.吊运材料时，绳索，钩子等应系牢固，起吊垂直下方不得有人。 8.用手推车装运物料，不得猛跑和撒把，两车间距平地不得少于2m，下坡不得少 于10m. 9.上下作业应走马道、楼梯、不准攀龙门架、脚手架。 10.现场电源及机具设备不得乱拉乱放，不准在现场使用电褥子和电炉子。 11.车辆未停稳，禁止上下和装卸物料，所装物料要垫好绑牢，开车人应站在侧面。 12.患有高血压病、心脏病、癫痢病以及其它不适于上高处作业的，不得人事高处作 业。 13.对特殊工种（电焊、气焊、电工、起重工、厂内机动车司机等）要进行特殊工种 的安全知识和操作规程的教育，要持证上岗。 14.各机械在使用过程中，要进行定期检测，维修及保养等。
15.吊车要设专人指挥，指挥信号要明确，不得旁拉斜拽，不得超负荷吊装。构件起 吊翻身、预装等过程中要严格检查所用钢丝绳等工具。严禁在风力大于或等于五级时进行吊装作业 16.现场用电设施要按照现场标准化用电管理，不得将电线直接搭设在金属物或抛在 地下，所有用电设备必须接地；手持电动工具必须安装漏电保护器，并不得戴手套进行操作。 17.现场施工的电气材料、构件、设备应堆放整齐、稳妥，废料应及时清理。 18.从事电气焊、剔凿、磨削作业人员应戴面罩或护目镜。 19.高处作业，不准上下抛掷工具、材料等物，不得在高空作业下方操作，如确需要 上下交叉作业必须采取有效的隔离措施。 20.构件装卸车和堆放必须合理选择吊点，构件要垫稳封牢，以防倾倒伤人或损坏构 件。 21.高空作业使用吊篮必须有安全措施，并须设双保险，有专人监护。 22.遇到恶劣气候（风力在六级以上、雨雪、高温），影响施工安全时应禁止在露天 高空、起重作业。 23.起吊作业应划定危险作业区域，设置醒目的警戒标志，无关人员不得进入。 24.夜间施工要有充足的照明。 25.现场要文明施工，遵守劳动纪律。 26.未尽事宜严格遵守各工种的安全操作规程。 二、电工 1.电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证， 方准独立操作。
一、施工准备 (一)作业条件 1、土建墙体结构已弹出施工水平线，墙面抹灰及面层已完工。 2、电缆桥架及穿楼板的预留洞口已处理好，安装防火隔板的埋件已整理好。 3、安装电缆桥架所需要的支架等附件已加工好。 4、竖井内电气预埋管路已整理好。 (二)材料要求 1、电气竖井内所用的电缆桥架规格型号要符合设计要求，采用钢制制品，钢板的厚度在桥架宽度小于400mm时，厚度不小于1.5mm，在400～800mm之间时，厚度不小于2mm，大于800mm时，厚度不小于2.5mm。 2、电缆桥架应平直，无明显扭曲，支架应焊接牢固，无显著变形，下料误差应在5mm范围内，切口应无卷边毛刺。 3、电气竖井中使用的辅助材料：钻头、切割机、打磨机、调合漆等。 7、金属膨胀螺栓：根据允许拉力和剪力及设备的安装孔径确定。 8、接线端子：根据导线截面及导线根数选用相应规格的接线端子。 10、镀锌材料：槽钢支架、角钢支架、螺栓、螺母、螺丝、等金属材料，均应采用镀锌制品。 (三)工器具 1、常用电工工具：活搬手、老虎钳、砂轮机、钢锯、锯条、扁锉、圆锉、半圆锉、压力案子等。 2、高凳等。 二、质量要求 (一)主控项目 1、金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠。
(二)一般项目 1、电缆支架安装应符合下列规定： 1)当设计无要求时，电缆支架最上层至竖井顶部或楼板的距离不小于150～200mm；电缆支架最下层至沟底或地面的距离不小于50～1OOmm； 2)当设计无要求时，电缆支架层间最小允许距离符合下表的规定； 电缆支架层间最小允许距离(mm) 3)支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓固定时，选用螺栓适配，连接固，防松零件齐全。 三、工艺流程 确定电缆桥架位置——固定支架——桥架安装——配电箱固定 四、操作工艺 (一)确定电缆桥架位置 1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。 2、按照图纸设计的位置，计算好空间尺寸是否满足操作距离的要求，特别是竖井内桥架、配电箱数量较多，尺寸较大、管路较多时，经常出现排列困难，因此必须仔细核对尺寸，必要时与土建配合，进行相应的变更。 3、检查竖井内楼板上预留的洞口位置是否合适，不合适应及时修整、剔凿，使上下楼层所对应的洞口通直不错位，注意不要影响结构。 (二)固定支架
工程施工技术交底记录表
工程施工技术交底记录表 工程名称：秭归县归州镇贾家店村六组谭家湾高切坡防护工程 承包单位：河南省郑州地质工程勘察院№：施 单位工程减载与压脚工 程 分部 工程 削方减载 分项 工程 K0+000~K0+160削方减载
交底内容： 1、清理的范围必须延伸到最大清理边界或周边截水沟外侧3m的水平距离。 2、清理的内容为：破碎松动岩体和危岩体、对局部陡倾坡段进行适当削方及强风化层挖除，以及规定区域内的全部垃圾、杂草、树根、废碴、表土和监理工程师认为必须清除的其它有碍物，坡面清理厚度以0.5～0.6m计，坡面清理不得有大的突起和凹陷，尤其是清除危岩体坡面，应该与周围平顺连接。坡面清理须经监理工程师验收合格后，方可后序项目的施工。 3、本段坡面的土石方开挖部分较少，采用人工作业。全部采用人工开挖，宜先坡上后坡下、先陡坡段后缓坡段、分区跳段的方式进行，任何部位均不得采用自下而上的开挖方式施工。开挖过程中，严禁施工用水及生活用水入渗边坡体。坡体应人工按设计坡比整形、夯实。 4、清方的过程中，如遇见与设计不符之处，需要比较大的变更，施工单位应及时通过建立单位通报业主单位、勘察单位、设计单位。 5、清方应由后向前逐层开挖，严禁在施工
范围内进行土方堆载，应及时将土方清理出现场。 6、对已清理的切坡，应按设计要求及时进行支护加固。 附设计图纸及有关技术规范2007年3月30日 技术负责施工 员 班组长 说明：一式二份，送监理工程师一份 工程施工技术交底记录表 工程名称：秭归县归州镇贾家店村六组谭家湾高切坡防护工程
承包单位：河南省郑州地质工程勘察院№：施 单位工程防护工程 分部 工程 锚喷支护 分项 工程 K0+000~K0+160锚喷支护 交底内容： 锚杆施工： 1、钻孔 该段锚杆为5m\8m间隔布置, 锚杆钢筋直径为25mm、钻孔孔径为76mm。 锚杆开孔孔位偏差不得大于5cm，钻孔的孔斜偏差不得超过长度的3%，孔深偏差不大于10cm，倾角15°。钻进时如发生塌孔现象应采用套管跟进或分段注浆固结后再钻进，以保证钻孔成型。放置锚筋前应进行清孔工作。 2、锚筋 锚筋尽量避免接头，锚筋插入前应清除锚筋体的油渍和铁锈，并不能粘有泥土，沿锚筋轴线方向每2米设置一个对中支架。锚筋如需搭接时，应按国家有关规范要求进行。

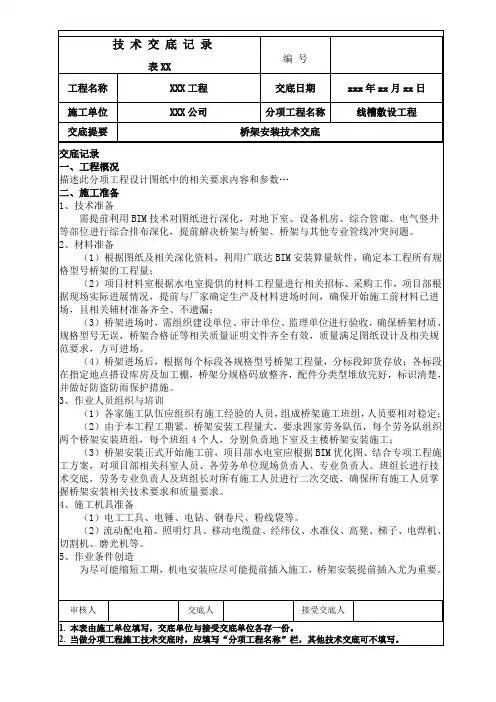

表C2-1 资料编号 工程名称海淀区大西山风景旅游区西埠头旅游配套设施 建设项目-综合旅游配套服务设施 交底日期2014年8月11日 施工单位中国新兴建设开发总公司分项工程名称线槽、桥架安装交底提要桥架、线槽材料要求、安装施工、文明施工、安全注意事项 交底内容： 1．材料要求： 1.1.金属线槽及其附件：本工程采用的线槽为钢制线槽，外表处理为镀锌。线槽厚度及组件要符合JB/T10216-2000执行标准。线槽内、外应光滑、平整，无棱刺，不应有扭曲、翘边等变形现象，并有产品合格证。 1.2.金属膨胀螺栓：应根据允许拉力和剪力进行选择。 1.3.镀锌材料：圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都经过镀锌处理。 1.4.辅助材料：钻头、切割片、防锈漆、调合漆。 2. 主要机具： 2.1.铅笔、卷尺、线坠、粉线袋。 2.2．电工工具、手电钻、电锤、工具袋、高凳、脚手架等。 3．作业条件： 3.1．配合土建的结构施工，预留孔洞、预埋铁件和吊杆、吊架等。 3.2．结构完工和土建抹灰完工（做好交接检）后方可进行线槽敷设。 4、操作工艺： 4.1．工艺流程：预留孔洞→弹线定位→吊杆、横担制作→金属膨胀螺栓安装→支吊架固定→吊装线槽→线槽 等电位联结 4.2．根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端到终端（先干线后支线）找好水 平或垂直线，用粉线袋沿墙壁、顶棚，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。 4.3．预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进 行调直找正，待现浇混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。 审核人交底人接受交底人 本表由施工单位填写
桥架安装安全技术 交底
安全技术交底表(CSCECIE-SP-B0412)
用，使用时开关箱和电缆严禁拖地，必须架空。 7、现场所用的机械设备必须经过项目部机械设备管理员验收合格后并粘贴当月机械设备合格证后方可使用（每月都要检查）。 8、进入暑期施工，一些工人师傅习惯穿着清凉，可是施工现场禁止穿凉鞋拖鞋、赤膊和穿短裤，需穿劳保鞋和长袖长裤，以保护身体不被刮伤、扎伤或烫伤。 9、施工现场的洞、坑、临边等危险处设立围护并悬挂明显标志。 图1 洞口防护 10、在移动平台施工人员不准向下、向上抛扔材料、垃圾、工具等，桥架安装时应在下方设置警示带围挡，严禁进入施工区域下方以免坠物砸伤。 图2 设置警示禁入围挡
图3 切割机及其防护罩示意 （二）针对动火作业： 1、动火作业需提前一天到项目部申请动火作业许可证，动火许可证应标明动火区域、动火时间、作业焊工以及监护人员，并经相关负责人签字； 2、动火作业人员必须持证上岗，动火作业时将特殊工种证和动火作业许可证随身携带备查； 3、动火作业时需配备专职监护人员和灭火器，灭火器应在有效期内，表的指针指在绿色区域，高处焊接时下方应设置接火盆； 4、焊接作业选择在远离易燃材料的地方进行，保持15m以上的安全距离，另外焊接作业时应选择在通风良好的区域进行，禁止在通风不畅的封闭区域进行焊接作业，以防作业人员窒息； 5、对焊接作业人员防护用品的要求，焊接人员穿专用焊工防护服，禁止使用手持式的防护面罩，应使用头戴式的防护面罩。 （三）针对移动平台高处作业： （1）脚手架的搭设和验收： 搭设过程中应保证脚手架基础平整坚固，一层结构地坪未做之前禁止在一层搭设；应根据方案进行搭设，脚手架所有部件如刚梯、斜撑、抛撑、护栏、踢脚板不允许出现缺失，作业层脚手板满铺，护栏高度在1.2m以上；搭设之前检查轮子是否能够转动灵活，如有损坏禁止使用；必须保证整付脚手架的所有安全销和插销已到位敲紧，脚手架搭设完成后通知项目部安全工程师和专业工程师进行验收，验收合格挂牌后方可使用，未经验收挂牌的脚手架禁止使用。 （2）安全绳的设置： 本单体桥架的安装高度在 4.5米左右，由于安全带没有有效的悬挂位置，因此需沿桥架平行位置设置安全绳，安全绳利用12mm镀锌钢丝绳，两端采用门式支架的形式固定在结构梁上，每付支架的固定件采用2块150mm*150mm*6mm钢板作为脚板，支架采用50*5的镀锌角钢焊接牢固，每块钢板四颗M10膨胀螺栓固定，要求每段安全绳的距离不超过12m，现场的结构梁之间的跨度在5-10m之间，能满足设置要求，严
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 电缆桥架安装和桥架内电缆敷设安全技术交底(最新版)
电缆桥架安装和桥架内电缆敷设安全技术交 底(最新版) 导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。 交底内容提要： 1．遵守公司的劳动纪律及安全准则，熟知一般安全事项及配电柜、箱安装技术操作规定。 2．工作前必须检查所用的工具、仪表，无问题才使用，工作中要戴好防护用品。 3.室内沿桥架或托盘敷设电缆，宜在管道及空调工程基本施工完毕后进行，防止其他专业施工时损伤电缆。 4.电缆两端头的门窗装好，并加锁，防止电缆丢失或损坏。 5.电缆桥架安装时，其下方不应有人停留。进入现场应戴好安全帽。 6.使用人字梯必须坚固，距梯脚40-60cm处要设拉绳，防止劈开。 7.使用单梯上端要绑牢，下端应有人扶持。 8.电气设备、电动工具要可靠的保护接地（接零）措施。
9.打眼时，要戴好防护眼镜，工作地点下方不得站人。 10．严格遵守施工组织设计规定，不准违章作业，在吊物下严禁站人或行走。 11．进入施工现场必须“两穿一戴”，即穿工作服、穿工作鞋、戴安全帽并系好下额带，作业面超过2米以上时必须佩带安全带。 12．按规定做好安全活动记录。 XX设计有限公司 Your Name Design Co., Ltd.
桥架安装分项工程质量技术交底卡 GD2301003
低于1MΩ。 （5）检验工作完成后.将结果如实存档,将收集的出厂合格证和出厂检验报告等质量证明文件整理后一并存档。 （三）主要机具 1、电工工具、电锤、电钻、钢卷尺、粉线袋等。 2、流动配电箱、移动电缆盘、经纬仪、水准仪、绝缘电阻表、万用表、高凳、梯子、电焊机 等。 二、质量要求 质量要求应符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。 项序项目允许偏差或允许值 主控项目1 金属电缆桥架、支架和引入、引出的金属导管的接地或接零第12.1.1条 2 电线敷设检查第12.1.2条 一般项目1 电缆桥架检查第12.2.1条 2 桥架内电缆敷设和固定第12.2.2条 3 电缆的首端、末端和分支处的标志牌第12.2.3条 三、工艺流程 画线定位→固定件安装→桥架支撑件安装→梯架托盘线槽安装→金属桥架的接地保护→敷设电缆四、操作工艺 （一）划线定位 根据设计图或施工方案,从电缆桥架始端至终端(先干线后支线)找好水平或垂直线(建筑物如有坡度,电缆桥架应随其坡度),确定并标出支撑物的具体位置。 （二）固定件安装 1、采用直径不小于8mm的圆钢自制或选用成品,在土建结构施工中按划定的位置预埋注意 固定牢固,用胶布包缠螺纹部分。 2、金屑膨胀螺栓安装。 （1）适用于C15以上混凝土构件及实心砖墙上,不适用空心砖墙或陶粒混凝土砌块等轻型墙体。 （2）钻孔直径的误差不得超过+0.5mm～0.3mm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清除干净。 （3）打孔的深度应以将套管全部埋人墙内或顶板内,表面平齐为宜。 （4）用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内,螺栓固定后,其头部偏斜值不应大于2mm。 3、预埋铁的自制加工尺寸不应小于120×60×60mm,在土建结构施工中进行预埋,预埋铁平面 应紧贴模板,并应固定牢固。 （三）桥架支撑件安装 1、桥架支撑件在室内安装常用的几种型式,参照国标图集86SD169《电缆桥架安装》。 2、自制支架与吊架所用扁铁规格不应小于30mm×3mm,扁钢规格不小于25×25×3mm,圆钢不 小于φ8。自制吊支架必须按设计要求进行防腐处理。 3、支架与吊架在安装时应挂线或弹线找直,用水平尺找平,以保证安装后横平竖直。 4、轻钢龙骨上敷设桥架应设各自单独卡具吊装或支撑系统,吊杆直径不应小于8mm,支撑应固 定在主龙骨上,不允许固定在辅助龙骨上。 5、钢结构:可将支架或吊架直接焊在钢结构上,也可用万能吊具进行安装。

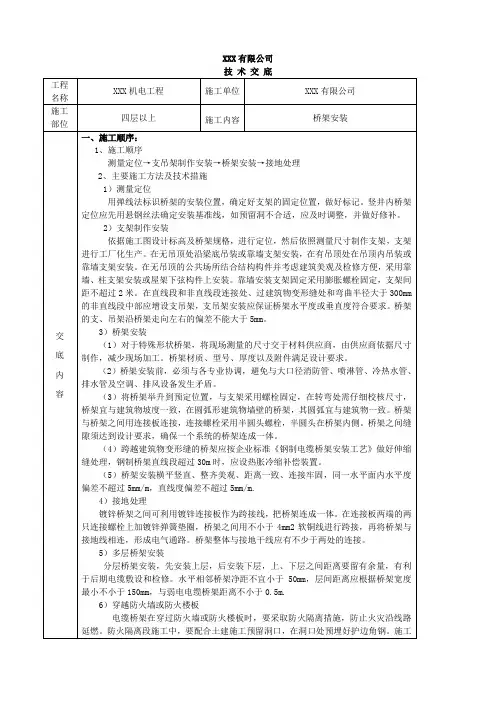

强弱电桥架安装技术交底 技术交底记录 编号2011-C2-001 表C2-1 工程名称交底日期2011年月日 施工单位分项工程名称强弱管槽综合 交底提要桥架安装 交底内容： 1施工准备： 1.1材料准备 电缆桥架及其配件、金属型材、防锈涂料、油性涂料、通丝、三件套等。 1.2机具准备 （1）主要安装机具：电钻、电锤、开孔机、活扳手、线绳、卷尺等。 （2）主要检测机具：经纬仪、水平仪等。 2技术准备： 熟悉、整理施工图纸、国家施工规范、施工图集等。理解设计意图，了解技术要点和工艺特点，不理解、不清楚的问题在施工前提出解决。 3施工工艺 3.1工艺流程 定位放线—桥架支撑件安装—桥架安装—桥架接地 3.2施工要点 （1）定位挂线：根据图纸确定始末端的终点，找好水平或垂直线进行挂线；根据图纸或规范分匀档距。 （2）用铁质膨胀螺栓进行支架、托架的固定安装，同一直线段的支架托架支撑面在同一水平面上，消防桥架水平敷设固定间距为1.5米以内（其它弱电、强电固定间距为1.8-2.2米以内），垂直敷设固定间距为2米以内，应保证电缆敷设完毕后挠度与跨度只比不大于1:200。多层桥架敷设时每层桥架间距一般为0.5米。桥架距顶板或其它障碍物不小于0.3米。电力桥架间距不小于0.3米，弱电桥架与强电桥架间距不小于0.5米（有屏蔽的不小于0.3米）。控制电缆桥架间距不小于0.3米。 桥架支撑件安装见附图： 根据本工程桥架规格和现场要求，采用圆钢吊架式，消防桥架采用∮8吊杆，强电桥架采用∮10吊杆。吊杆采用通丝，顶板采用内膨胀螺栓固定。 非直线段的桥架支撑点设置：桥架弯通半径不大于300mm时，应在距弯曲段与直线段结合处300-600mm的直线段设置一个吊架；当弯曲半径大于300mm时，还应在弯通中部设置一个吊架。 桥架的支架沿桥架走向应排列整齐，间距匀称。在某一段内桥架的支、吊架应一致。 桥架的本体安装应整齐，水平或垂直允许偏差为其长度的千分之二，且全长允许偏差为20㎜；桥架连接牢固靠，接口平直、严密，桥架部件应齐全、平整、无翘角、外层无损伤。 （3）桥架组装及安装 支架、线槽之间连接采用半圆头镀锌螺栓，半圆头应在桥架内侧，接口应平整、
施工技术交底记录 制表机关：天津市市政工程局 表号：009 保管部门：技术质量部保存期：长期2001年月日
关于技术交底的要求 1.技术交底的目的是使施工人员明确工程概况、合同文件、设计意图及设计中采用的新技术、新工艺、新材料；明确工程的各项技术要求、质量验收标准、工艺标准、各结构物的详细尺寸和标高、材料规格和数量等，确保施工过程满足质量、技术、工艺要求，安全顺利的完成施工任务。 2.技术交底分为会议交底、书面交底和岗位技术交底三种形式。 3.施工方案交底应采用会议交底，由项目总工主持，项目部有关人员、施工队长及施工队技术人员等参加。主要对施工组织设计或施工方案及施工方案中的重点细节作专题介绍和详细说明，提出具体实施办法和要求，对施工质量控制与技术安全保证措施作详细交底。参加会议人员对技术交底不明确或实施困难的问题（包括施工场地、施工机械、施工进度安排、施工部署、施工流水段划分、劳动力安排、施工工艺等）应及时提出，会议对提出的问题应逐一解答，并落实安排。 4.施工工艺的技术交底应采用书面交底，项目部或施工队向工班就分项工程或工序进行技术交底，应根据该项工程的施工组织设计或施工方案、上级的技术交底内容，按照设计文件、施工及验收规范等的有关要求，结合本工程的具体情况，按分项工程和工序，向施工班组进行详细的书面技术交底。交底、接受交底双方均要在交底记录上签字。班组长在接受技术交底后，应组织全班组成员认真学习与讨论，明确工艺流程和施工操作要点、工序交接要求、质量标准、技术措施、成品保护方法、质量通病预防方法及安全注意事项，然后根据施工进度要求、作业班组劳动力和技术水平高低进行分工，明确责任和协作关系。 5.施工技术交底应符合下列要求： 1)、应符合设计图设计（或变更图设计）中的各项技术要求，特别是当设计图中的技术要求和技术标准高于施工及验收规范的相应要求时，应作更为详细的交底和说明； 2）应符合体现上一级技术交底的意图和具体要求。 3）应符合实施性施工组织设计和施工方案的各项要求，包括技术措施和施工进度等要求。 4）对不同层次的施工人员，其交底的内容、深度和说明方式应有所区别，要有针对性。 5）对采用的新技术、新工艺、新结构、新材料应进行详细的技术交底。 6）技术交底应形成书面材料，内容具体扼要，严格履行交接签字手续，并归档管理。 6．施工技术交底应注意的问题： 1）、书面技术交底是工程施工技术资料中必不可少的内容和明确责任的依据，施工完毕后应归档管理； 2）、技术交底应严格执行施工验收规范、规程，对施工验收规范、规程中的要求，特别是质量标准，不得任意修改、删减； 3)、技术交底应满足施工组织设计有关要求，领会和理解上一级技术交底等技术文件中提出的技术要求，不得违背文件中的有关要求； 4）、会议交底应作详细的会议纪要，包括参加会议人员的姓名、日期、会议内容及会议决定，会议纪要作长期保存； 5)、所有书面技术交底，均应经过复核，并留有底稿，字迹工整，数据引用正确，书面交底的编制人、审核人、签发人、接受人均应签名；
强弱电桥架安装技术交底 技术交底记录编号 工程名称成都大学二期交底日期 施工单位四川华庭建设有限公司分项工程名称强弱电桥架安装 交底提要桥架安装 1施工准备： 1.1材料准备 电缆桥架及其配件、金属型材、防锈涂料、通丝、三件套等。 1.2机具准备 （1）主要安装机具：电钻、电锤、开孔机、活扳手、线绳、卷尺等。 （2）主要检测机具：经纬仪、水平仪等。 2技术准备： 熟悉、整理施工图纸、国家施工规范、施工图集等。理解设计意图，了解技术要点和工艺特点，不理解、不清楚的问题在施工前提出解决。 3施工工艺 3.1工艺流程 定位放线—桥架支撑件安装—桥架安装—桥架接地 3.2施工要点 （1）定位挂线：根据图纸确定始末端的终点，找好水平或垂直线进行挂线；根据图纸或规范分匀档距。 （2）用铁质膨胀螺栓进行支架、托架的固定安装，同一直线段的支架托架支撑面在同一水平面上，桥架水平敷设固定间距为1.5米以内，垂直敷设固定间距为2米以内，桥架盖板距大梁30mm。强电桥架间距不小于0.2米，弱电桥架与强电桥架间距不小于0.3米 根据本工程桥架规格和现场要求，采用角钢吊架式，吊杆采用通丝，顶板采用内膨胀螺栓固定。 非直线段的桥架支撑点设置：桥架弯通半径不大于300mm时，应在距弯曲段与直线段结合处300-600mm的直线段设置一个吊架；当弯曲半径大于300mm时，还应在弯通中部设置一个角钢吊架。 桥架的支架沿桥架走向应排列整齐，间距匀称。在某一段内桥架的支、吊架应一致。 桥架的本体安装应整齐，水平或垂直允许偏差为其长度的百分之二，且全长允许偏差；桥架连接牢固靠，接口平直、严密，桥架部件应齐全、平整、无翘角、外层无损伤。 （3）桥架组装及安装 支架、桥架之间连接采用半圆头镀锌螺栓，半圆头应在桥架内侧，接口应平整、无扭曲、凸起和凹陷。梯架连接板连接，用垫圈、螺母紧固，螺母应位于梯架、外侧。 桥架与电气柜、箱、连接时，进线和出口处应采用抱脚连接，并用螺钉紧固，末端应加装封堵。 电缆桥架安装时出现的悬臂段，一般不得超过100㎜.连接板接头应尽量置于跨
技术交底记录 编号 表C2—1 工程名称交底日期 施工单位分项工程名称电缆桥架安装和桥架 内电缆敷设工程 交底提要 1 范围 本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。 2 引用标准 《建筑电气工程施工质量验收规范GB 50303-2002》 《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ 01-26-96》 《建筑电气通用图集-内线工程92DQ5》 《高层民用建筑设计防火规范（GB50045-95）》。 3 施工准备 3.1 材料要求： 3.1.1 主要材料：电缆桥架、盖板、隔板、电缆、支吊架。 3.1.2 辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。 3.1.3 所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。 3.1.4 桥架外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。 3.1.5 电缆外观完好无损，无压扁和扭曲现象。外皮、绝缘层无老化及裂纹。电缆外护层有明显标识和制造厂标。电缆合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB 5023.1～5023.7标准生产的产品有3C认证标志。 3.1.6 镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。 3.1.7 金属膨胀螺栓：应根据容许拉力和剪力进行选择。 3.2 主要机具： 3.2.1 铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。 3.2.2 电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。 3.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机做通讯联络）。 3.3 作业条件： 3.3.1 配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。 3.3.2 其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设及桥架内电缆敷设。
安全技术交底表(CSCECIE-SP-B0412)
6、使用用电设备前应当对开关箱及电缆线进行检查，确保无破损的情况下方可使用，使用时开关箱和电缆严禁拖地，必须架空。 7、现场所用的机械设备必须经过项目部机械设备管理员验收合格后并粘贴当月机械设备合格证后方可使用（每月都要检查）。 8、进入暑期施工，一些工人师傅习惯穿着清凉，但是施工现场禁止穿凉鞋拖鞋、赤膊和穿短裤，需穿劳保鞋和长袖长裤，以保护身体不被刮伤、扎伤或烫伤。 9、施工现场的洞、坑、临边等危险处设立围护并悬挂明显标志。 图1 洞口防护 10、在移动平台施工人员不准向下、向上抛扔材料、垃圾、工具等，桥架安装时应在下方设置警示带围挡，严禁进入施工区域下方以免坠物砸伤。
图2 设置警示禁入围挡 文明施工措施及环境保护措施 （1）仓库、工具间材料堆放整齐，桥架按型号规格材质分类摆放，槽式和梯式要分开，支吊架用到的型钢镀锌和非镀锌材料应分开，仓库需安排专人负责看护，确保安全； （2）施工中用的辅助材料，用完后及时收回；所有的废料及时清运走，现场应做到工完场清。 针对性交底 根据电气桥架安装时的主要危险源，进行如下针对性交底： 一、针对配管、桥架支架制作时所用到的切割机、电焊机等机械设备的使用： （1）根据公司要求，所有进场的切割机、电焊机等设备必须经项目机械设备管理员验收合格并粘贴验收合格标志，队伍需提供所用设备的合格证和质保书； （2）电焊机、切割机使用应符合以下操作规程： 1）电焊机操作时的注意事项： 1、使用前，应检查并确认接线正确，输入电压符合电焊机的铭牌规定，接地线及焊把线都不得搭在管道、建筑物金属构架或轨道上、易燃易爆和带有热源的物品上，电焊机外壳也应有效接地，接地线可就近引至本层预留等电位扁钢，接地电阻不大于4Ω； 2、雨天不得露天电焊。如在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方并穿好绝缘鞋；
施工技术交底怎么写？有这篇文章就够了！ 一、技术交底分类 1、什么是施工技术交底 技术交底是建筑施工中很重要的一个技术管理的工作，是对施工方案的完善和延续，也是施工质量事前控制的最后一个关口。其主要目的使参与建筑施工的施工员与参建工人了解所承建的工程项目的特点、技术上的要求、施工顺序及应注意的事项。 2、施工技术交底的分类 （1）施工组织设计交底 ①重点和大型工程施工组织设计交底：由施工由企业的技术负责人把主要设计要求、施工措施以及重要事项对项目主要管理人员进行交底。其他工程施工组织设计交底由项目技术负责人进行交底。 ②专项施工方案技术交底：由项目专业技术负责人负责，根据专项施工方案对专业工长进行交底。 （2）分项工程施工技术交底 由专业工长对专业施工班组（或专业分包）进行交底。“四新”技术交底：由项目技术负责人组织有关专业人员编制并交底。 （3）设计变更技术交底 设计变更技术交底：由项目技术部门根据变更要求，并结合具体施工步骤、措施及注意事项等对专业工长进行交底。
（4）测量工程专项交底 由工程技术人员对测量人员进行交底。 （5）安全技术交底 负责项目管理的技术人员应当对有关安全施工的技术要求向施工作业班组、作业人员进行交底。 二、编制要求 1、必须符合建筑工程施工规范、技术操作规程、质量验收规范工程质量评定标准等相应规定。 2、必须执行国家各项技术标准，包括计量单位和名称。 3、符合与实现设计施工图中的各项技术要求。 4、应符合和体现上一级技术领导技术交底中的意图和具体要求应符合和实施施工组织设计或施工方案的各项要求，包括技术措施和施工进度等要求． 5、对不同层次的施工人员，其技术交底深度与详细程度不同，也就是说对不同人员其交底的内容深度和说明的方式要有针对性。 6、技术交底应力求做到：主要项目齐全，内容具体明确、符合规范，重点突出，表述准确，取值有据，必要时辅以图示。对工程施工能起到指导作用，具有针对性、指导性和可操作性。 7、技术交底中不应有“未尽事宜参照×××××（规范）执行”等类似内容。施工技术交底由项目技术负责人组织，专业工长和/或专业技术负责人具体编写，经项目技术负责人审批后，由专业工长和/或专业技术负责人向施工班组长和全体施工作业人员交底。
