JJF 四川省宜宾普什重机有限公司计量检定规程
JJF0001-2011
超声波探伤仪校准规范
待查
2011年5月10日发布2011年5月12日实施四川省宜宾普什重机有限公司质量部发布
JJF0001-2011
超声波探伤仪校准规范
待查
本规范经四川省宜宾普什重机有限公司质量部2011年5月10日批准，并自2011年5月12日起施行。
归口单位：四川省宜宾普什重机有限公司质量部
起草单位：四川省宜宾普什重机有限公司质量部
本规范由四川省宜宾普什重机有限公司质量部负责解释。
JJF0001-2011
本规范主要起草人：张世红
宜宾普什重机有限公司质量部参加起草人：邓君毅
宜宾普什重机有限公司质量部审核人：李顺江
宜宾普什重机有限公司
批准人：胡勇
宜宾普什重机有限公司
目录
1 目的 (1)
2 范围 (1)
3 校验基准 (1)
4 环境条件 (1)
5 校准步骤 (1)
6 校准周期 (3)
7 相关记录 (3)
8 引用文献 (3)
附录（检测设备校验记录表） (4)
钢卷尺检定规程
1目的
对超声波探伤仪进行内部校准，确保其准确度、精密度符合使用要求。
2适用范围
本规适用于本公司新购置和使用中的超声波探伤仪与探头的系统性能的检验。
3校验基准
标准试块CSK-ⅠA试块及200/Ф2平底孔试块。所用试块必须是具有相应认证企业生产，并具有合格证书
4环境条件
常温、干燥环境，无特殊要求。
5校准步骤
5.1垂直线性
5.1.1用5MH Z或其它频率的常用直探头，用压块将探头固定在200/Ф2平底孔试块上并对准Φ2孔（或其它试块25mm底面）。调节探伤仪使示波屏上显示的孔的反射波幅度为垂直刻度的100%（满刻度），作为“0”dB，且衰减器至少有30dB余量；
5.1.2调节增益，依次记下每衰减2dB时相应的波高值 H i，并将实测相对波高值填入表1中，直至底波消失。
表1
衰减量△dB 0 2 4 6 8 10 12 14 16 18 20 22 24 26
理论相对波
100 79.4 63.1 50.1 39.8 31.6 25.1 20.0 15.8 12.5 10.0 7.9 6.3 5.0 高%
实测波高H i
实测相对波
高%
偏差%
上表中：理论相对波高%=H i（衰减△dB后波高）/ H0（衰减0dB时波高）×100%；
实测相对波高%=10（- △i/20）×100%。
5.1.3计算垂直线性误差
D= （|d(+)|+|d(-)|）×100%
式中 d(+)——最大正偏差；
d(-)——最大负偏差。
5.2水平线性
5.2.1将直探头置于CSK-ⅠA上，对准25mm厚的大平底面。
5.2.2调节探伤仪使示波屏上出现六次底波B1到B6，且使B1前沿对准0，B6对准10.0。记录B2、B3、B4、B5与水平刻度值20、40、60、80的偏差值α2、α3、α4、α5。
5.2.3计算水平线性误差
δ=│αm a x│/0.8b×100%
式中αmax——α2、α3、α4、α5最大者；
b———示波屏水平满刻度值。
5.3动态范围
调[抑制]至"0"。将满幅度100%某波高用[衰减器]衰减到刚能识别的最小值所需衰减的分贝值就是动态范围。
5.4灵敏度余量
5.4.1仪器与直探头灵敏度余量的测试
a)仪器[增益]至最大，[抑制]至"0"，[发射强度]至"强"，连接探头，并使探头悬空，调[衰减器]使电噪声电平≤
10%，记下此时的[衰减器]的读数N1dB。
将探头对准200/Ф2平底孔。调[衰减器]使Ф2平底孔回波高达50%，记下此时[衰减器]读数N2dB。则仪器与探头的灵敏度余量N为N=N2-N1（dB）。
5.4.2仪器与斜探头灵敏度余量的测试
a)仪器[增益]至最大，[抑制]至"0"，[发射强度]至"强"，连接探头，并使探头悬空，调[衰减器]使电噪声电平≤
10%，记下此时的[衰减器]的读数N1dB。
b)将探头置于CSK-ⅠA试块上，记下使R100圆弧面的第一次反射波最高达50%时的衰减量N2。则仪器与斜探头的
灵敏度余量N为N=N2-N1（dB）。
5.5始脉冲宽度
5.5.1调节仪器的发射强度，使被测探头阻尼电阻值接近等效阻抗值（无探头波）。
5.5.2将探头置于CSK－IA试块上厚度100mm处，调节仪器使第一次底波B
1
前沿对准水平
刻度“5”，第二次底波B
2前沿对准水平刻度“10”，并使B
2
的幅度为垂直刻度的50～80%；
5.5.3将探头置于对比试块Z20－4上，移动探头使孔波为最高，调节衰减器使孔波幅度为
垂直刻度的50%，再把衰减器的衰减量减小12dB（即提高12dB），然后读取从刻度板的零点至始波后沿与垂直刻度20%线交点所对应的水平距离即为负载始波宽度，用钢中纵波传播距离表示；
5.5.4将探头置于空气中，擦去表面耦合剂，读取从刻度的零点至始波后沿与垂直刻度20%
线交点所对应的水平距离，即为空载始波宽度，用钢中纵波传播距离表示。
5.6盲区
直探头置于CSK-ⅠA试块Ф50孔的两侧面，5mm侧面处有独立回波，则盲区小于或等于5mm。若此处无独立回波，而在另一侧面（10mm）处有独立回波，则盲区在5～10mm之间。若此处仍无独立回波，则盲区大于是10mm。
5.7分辩力
5.7.1仪器与直探头分辩力的测定
a)[抑制]至"0"，探头置于CSK-ⅠA试块阶梯的另一面，使示波屏上出现85、91、100三个反射回波A、B、C。
b)左右移动探头,使85、91两处回波幅度相等并以为20%～30%满刻度.
c)调节[衰减器],使85、91两波峰间的波谷上升到原来波峰高度,此时[衰减器]所释放的dB数即为以dB值表示的
超声探伤系统的分辨力.
5.7.2仪器与斜探头分辩力的测定
a)斜探头置于CSK-ⅠA试块上，对准Ф50、Ф44、Ф40三阶梯孔，使示波屏上出现三个反射波。
b)左右移动探头,使Ф50、Ф44两处回波幅度相等并以为20%～30%满刻度.
c)调节[衰减器],使Ф50、Ф44两波峰间的波谷上升到原来波峰高度,此时[衰减器]所释放的dB数即为以dB值表
示的超声探伤系统的分辨力.
5.8探头性能测试
5.8.1斜探头入射点测试
a)将探头放在CSK-ⅠA试块上，使R100圆弧面回波达最高时斜楔底面与试块圆心的重合点就是该探头的入射点。
b)探头前沿L就是R100减去探头前端到圆弧面距离。
5.8.2斜探头折射角、K值测试
a)当折射角为34°～66°时，探头放在距Ф50远面处，使用Ф50mm孔进行测定。
b)当折射角为60°～75°时，探头放在距Ф50近面处，使用Ф50mm孔进行测定。
c)当折射角为74°～80°时，探头放在距Ф1.5近面处，使用Ф1.5mm孔进行测定。
d)测出探头前端到试块端面距离L0。
e) K=（L+ L0-35）/30
5.8.3主声束偏离及双峰测试
a)斜探头置于CSK-ⅠA试块大平面处，对准试块棱边，移动并转动探头，找到棱边最高波，其探头侧面平行线与棱
边夹角就是主声束偏离角。
b)斜探头对准CSK-ⅠA试块的Ф1.5mm孔或其它试块的横孔，移动探头，看是否有双峰。
5.9校检结果评定
5.9.1垂直线性误差不大于5%；
5.9.2水平线性误差不大于1%。
5.9.3动态范围不小于26dB。
5.9.4仪器与直探头灵敏度余量≥30 dB。
5.9.5仪器与斜探头灵敏度余量≥40 dB。
始脉冲宽度：对于频率为5MHz的探头，其占宽不得大于10 mm；对于频率为2.5MHz的探头，其占宽不得大于15 mm。
5.9.6盲区小于等于7mm.
5.9.7仪器与直探头分辩力一般要求≥30 dB。
5.9.8仪器与斜探头分辩力一般要求≥6 dB。
5.9.8单斜探头声束轴线水平偏离角不应大于2°，主声束垂直方向不应有明显的双
峰。
6校准周期
每3个月校准一次。
7相关记录
《超声波探伤仪校验报告》
8 引用文献
JJG 4-1999《中华人民共和国国家计量检定规程》钢卷尺
JJF0001-2011
附录：
超声波探伤仪校验报告
NO：
仪器型号仪器编号
测试用设备CSK-ⅠA试块验收标准JB/T9214－1999《A型脉冲反射式超声波系统工作性能测试方法》
上次校验时间下次校验时间
校验项目实测标准规定结论
垂直线性≤5%
水平线性≤1%
动态范围≥26dB
直探头灵敏度余量≥30dB
斜探头灵敏度余量≥40dB
始脉冲宽度≤10mm
直探头远场分辨力≥30dB
斜探头远场分辨力≥6dB
盲区≤7mm
校验评定：
------以下空白------
校验人：
年月日审核人：
年月日
双能X射线骨密度仪技术参数及配置清单 一、设备名称：双能X射线骨密度仪。 二、数量：国产产品，1台。 三、双能X射线骨密度仪技术参数 ★1.双能量X射线吸收测量法，直接数字化，检测结果精准； ★2.隧道式全封闭铅防护检测窗口，只需病人手臂前端伸入，自动调整探头测量合理间距，与扫描部位不直接接触，医生操作简便，医生病人安全； ★3.测量部位：检测整个手臂前端（前臂远端尺、桡骨）； 4.扇形束全方位连续扫描技术，扇形束扫描数字化采集技术； 5.脉冲式高低双能X线，高能70Kv，低能42Kv； 6.线性双能探测器，探测器数目不少于6个，探测器具有自动分频功能； ★7.探测器材质：非晶硅探测器； 8．X射线源：高频，小焦点； 9．扫描方式：扇形束，线扫描； 10.操作模式：近台、远台两种操作模式； 11.扫描时间：≤5秒； 12.精确度：≤1%； 13.准确度（重复误差）：≤1%； 14.X射线源：高频固定阳极X线管，管电流：≥0.15mA，管电压：80KV； ★15.辐射渗漏量：在非加载状态下，X射线管组件和X射线源组件在任何易接近表面5cm处的渗漏辐射，在任一10cm2的区域（主要线性尺寸不超过5cm）上所求平均空气比释动能率≤0.5uGy/h(投标公司需出示国家级资质的检测报告) 16．可测骨密度值：Z值，T值等； 17.配置电脑工作站一套，可远台操作：品牌电脑，CPU≥双核，内存≥4G，硬盘：≥1T，DVD刻录，品牌液晶显示器≥19英寸； 18.可接入医院HIS系统（选配），便于医院统一病案管理。 19.软件要求 19.1全中文操作系统，并提供软件的操作说明； 19.2数据库：具有中国人的专业测量数据库，存储≥20000个病例；
超声探伤仪校验规程 1. 目的：确保UT 检测的质量活动所使用的超声探伤仪性能的符合性和有效性。 2. 范围：本校验属于仪器使用性能年度例行校验，适用于A 型脉冲反射式超声探伤仪 的校准和检定，有效期为一年。 3. 引用标准 3.1《A 型脉冲反射式超声探伤仪通用技术条件》（JB/T10061－1999） 3.2《无损检测名词术语》（JB3111－82） 3.3《压力容器无损检测》（JB4730－94） 3.4《超声探伤用探头性能测试方法》（JB/T10062－1999） 3.5《超声探伤用1号标准试块技术条件》（JB/T10063—1999） 3.6《A 型脉冲反射式超声波系统工作性能测试方法》（J B/T92 1 4－1 999） 4. 职责 4.1 应由中心分管副总师负责领导，并负责对校验报告的签发。 4.2由中心UT川级人员负责组织指导校验人员实施校验，并负责校验报告的审 核。 4.3校验人员应由UT川级人员提出，并报中心主任批准。校验人员应熟悉A型 脉冲反射式超声探伤仪的结构、工作原理和使用方法，熟悉本规程的引用标准，能正确按本规程方法进行校验工作，编制校验报告。 5. 校验用标准试块及器具（应是计量部门检定合格的） 5.1 各种不同频率的常用直探头和斜探头（不须检定） 5.2 CSK—IA 标准试块。
5.3不同规格的对比试块（均为炭钢锻制件） 531 JB4730— 94规定的阶梯试块（DB —D i试块） 5.3.2 Z20 —1 （80 225 G1. 25） Z20 —2（80 225 G2 25） Z20 —4 （80 225 G4 25 ） 5.4探头压块：保持探头在试块上的固定压力、重量为1kg 6. 校验 6.1垂直线性误差测试： 6.1.1测试设备 a .各种频率的常用直探头 b对比试块：Z20 —2或Z20 —4 c .探头压块 6.1.2测试步骤 a .连接探头与仪器“发”位置，并用探头压块将探头固定在Z20 —2试块上并对准 ①2孑L,调节探伤仪使示波屏上显示的孔的反射波幅度为垂直刻度的100% （满刻度），且衰减器至少有30d B余量； b .调节衰减器，依次记下每衰减2d B时孔波幅度的百分数，直至衰减到26d B, 然后将孔波幅度实测值与表中的理论值相比较，取最大正偏差d（+）与最大负偏差d （-）之绝对值的和为垂直线性误差，如△ d=| d（+）|+|d（-）| ; c .将底波幅度调为垂直刻度的100%，重复b调节衰减器方法，重复测试; d .在工作频率范围内，改用不同频率的探头，重复b、c方法进行测试。 6.2动态范围的测试
GB 3947-83声学名词术语 GB/T1786-1990锻制园并的超声波探伤方法 GB/T 2108-1980薄钢板兰姆波探伤方法 GB/T2970-2004厚钢板超声波检验方法 GB/T3310-1999铜合金棒材超声波探伤方法 GB/T3389.2-1999压电陶瓷材料性能测试方法纵向压电应变常数d33的静态测试 GB/T4162-1991锻轧钢棒超声波检验方法 GB/T 4163-1984不锈钢管超声波探伤方法(NDT,86-10) GB/T5193-1985钛及钛合金加工产品(横截面厚度≥13mm)超声波探伤方法(NDT,89-11)(eqv AMS2631) GB/T5777-1996无缝钢管超声波探伤检验方法(eqv ISO9303:1989) GB/T6402-1991钢锻件超声波检验方法 GB/T6427-1999压电陶瓷振子频率温度稳定性的测试方法 GB/T6519-2000变形铝合金产品超声波检验方法 GB/T7233-1987铸钢件超声探伤及质量评级方法(NDT,89-9) GB/T7734-2004复合钢板超声波检验方法 GB/T7736-2001钢的低倍组织及缺陷超声波检验法(取代YB898-77) GB/T8361-2001冷拉园钢表面超声波探伤方法(NDT,91-1) GB/T8651-2002金属板材超声板波探伤方法 GB/T8652-1988变形高强度钢超声波检验方法(NDT,90-2) GB/T11259-1999超声波检验用钢制对比试块的制作与校验方法(eqv ASTME428-92) GB/T11343-1989接触式超声斜射探伤方法(WSTS,91-4) GB/T11344-1989接触式超声波脉冲回波法测厚 GB/T11345-1989钢焊缝手工超声波探伤方法和探伤结果的分级(WSTS,91-2～3) GB/T 12604.1-2005无损检测术语超声检测代替JB3111-82 GB/T12604.1-1990 GB/T 12604.4-2005无损检测术语声发射检测代替JB3111-82 GB/T12604.4-1990 GB/T12969.1-1991钛及钛合金管材超声波检验方法 GB/T13315-1991锻钢冷轧工作辊超声波探伤方法 GB/T13316-1991铸钢轧辊超声波探伤方法 GB/T15830-1995钢制管道对接环焊缝超声波探伤方法和检验结果分级 GB/T18182-2000金属压力容器声发射检测及结果评价方法 GB/T18256-2000焊接钢管(埋弧焊除外)—用于确认水压密实性的超声波检测方法(eqv ISO 10332:1994) GB/T18329.1-2001滑动轴承多层金属滑动轴承结合强度的超声波无损检验 GB/T18604-2001用气体超声流量计测量天然气流量 GB/T18694-2002无损检测超声检验探头及其声场的表征(eqv ISO10375:1997) GB/T 18696.1-2004声学阻抗管中吸声系数和声阻抗的测量第1部分:驻波比法 GB/T18852-2002无损检测超声检验测量接触探头声束特性的参考试块和方法(ISO12715:1999,IDT) GB/T 19799.1-2005无损检测超声检测1号校准试块 GB/T 19799.2-2005无损检测超声检测2号校准试块 GB/T 19800-2005无损检测声发射检测换能器的一级校准 GB/T 19801-2005无损检测声发射检测声发射传感器的二级校准 GJB593.1-1988无损检测质量控制规范超声纵波和横波检验 GJB1038.1-1990纤维增强塑料无损检验方法--超声波检验 GJB1076-1991穿甲弹用钨基高密度合金棒超声波探伤方法 GJB1580-1993变形金属超声波检验方法 GJB2044-1994钛合金压力容器声发射检测方法 GJB1538-1992飞机结构件用TC4 钛合金棒材规范 GJB3384-1998金属薄板兰姆波检验方法 GJB3538-1999变形铝合金棒材超声波检验方法 ZBY 230-84A型脉冲反射式超声探伤仪通用技术条件(NDT,87-4/84版)(已被JB/T10061-1999代替) ZBY 231-84超声探伤仪用探头性能测试方法(NDT,87-5/84版)(已被JB/T10062-1999代替)
超声波清洗机说明书 目录 一、概述 二、技术参数 三、使用环境 四、使用方法 五、注意事项 六、售后服务 七、出厂配置 一、概述 1、清洗原理 超声波清洗机是由超声波信号发生器（电源） 产生的高频振荡信号通过换能器（振子）转化成高
频机械振荡并传播到液体中，超声波在液体中疏密相间地向前辐射并产生数以万计的微小气泡，这些气泡在传播过程中的负压区形成、生长，而在正压区迅速闭合，在这种被称之为“空化效应”的过程中，气泡闭合可形成上千个大气压的瞬时高压，连续不断的产生的高压就像无数小“爆炸”不断冲击物体表面，使物体表面及缝隙中的污垢迅速剥落，从而达到清洗目的。 数控系列超声波清洗机采用LED 人机交互界面，数字显示，友好清晰，直观方便。该机性能稳定、可靠，深受广大用户的喜爱。 2、用途 TH 系列超声波清洗机是采用成熟的电路设计、优质进口元器件和先进的加工工艺制造而成的新一代功率超声清洗设备，工作可靠，效率高，输出功率稳定。广泛应用于制药企业玻璃瓶、胶塞、各种滤芯滤网的清洗；金属非金属结构件电镀前的处
理；电子、光学、仪表等精密部件的清洗；饰品、贵金属、稀有金属的清洗；微粉分级处理及过滤筛的清洗；化纤喷丝头、喷丝板的清洗；汽修行业发动机、油泵油嘴、化油器的清洗；生物化验室中的提取、除气及医疗器械的清洗等诸多领域。 3、性能特点 （1）清洗效率高，能批量处理被清洗物。 （2）清洗效果好，不损坏被清洗件，被清洗 件清洁度整体一致。 （3）操作工人不接触清洗液，安全可靠，省 时省力。 （4）特别适用于清洗几何形状复杂的工件， 无孔不入，无微不致。
二、技术参数 1、超声功率：300 W （数显，40%-100%功率 可调） 2、超声频率：40KHz 3、清洗时间任意设定：1 —199mi n分辨率1min 4、温度控制：常温一一80度，加热功率：400W 5、工作电源：AC 220 V.50HZ（外供电源必须 接地） 6、清洗槽内尺寸：30 0X 240 X 150 mm3 三、使用环境 1、环境温度10C —30C,清洗液温度10C — 50 C
EXP-II超声骨强度仪参数 1. 设备名称：超声骨强度仪 设备用途说明：诊断骨质疏松症，预测骨折风险，监测骨质疏松疗效。" 2. 数量：壹台 3. 设备要求： 3.1 超声骨强度仪包括： 3.1.1固定超声探头 *3.1.2密闭液体恒温控制系统,其中泵中水温：33°C±0.5°C，须提供《医疗器械注册登记表》证明。 3.1.3内置中央数据处理系统。 3.1.4内置病人资料存储器 *3.1.5足部定位器采用环保塑料制成。须提供《医疗器械注册登记表》证明。 3.1.6内置热敏打印机 3.1.7质量保证检测系统 3.2测量时间≤10秒。 3.3 测量方式：全干式 3.4 测量超声媒介：酒精 3.5 测量部位：跟骨 *3.6信号分析：采集分析声速和宽带超声衰减两种信号（SOS和BUA）数据分析，须提供生产厂家英文版技术白皮书Datasheet证明。 3.7可提供的分析结果 具有WHO标准图的骨强度指数(Stifiness Index) T-值及年轻人百分数分析软件及数据参考库 Z-值及年轻人百分数分析软件及数据参考库 3.8环境要求 环境温度/湿度：15-35oC（59-95oF）/25-80% 电源:95-240伏，50/60Hz 450V A 3.9便携性: 无需外接电脑即可测量,生成中文报告。重量≤13公斤 3.10中心频率：0.5MHz 3.11输出超声功率。Iob ≤20 mW/cm2 *3、12经济卫生性。可以采用70%的酒精作为耦合和清洁作用。须提供生产厂家英文版技术白皮书Datasheet证明。 4技术服务与售后保障 *4.1维修快速响应保障：贵州省内必须驻有生产厂家或其分公司，且经营范围具备医疗设备的安装、测试、维修、保养。而非仅有代理机构，须提供其营业执照副本复印件证明。 4.2同品牌产品（仅限骨密度仪）在贵州省有≥3家三甲医院用户，须提供客户名单以备核查。 4.3配件快速响应保障：生产厂家中国境内必须具有保税库，须提供保税库营业执照副本复印件证明。 4.4设备安装后，医院按国际和国家标准及厂方标准进行质量验收。卖方应向买方提供详细的验收标准、验收手册。买方有权委托中国有资格的单位对上述仪器进行精度校核。 5.培训：卖方应提供现场技术培训，保证使用人员正常操作设备的各种功能。
超声骨密度分析仪 设备引进可行性分析报告 一、概况 二、应用优势及临床价值 三、投资及效益分析 一、概况：骨密度仪是测定人体骨矿并获得各项相关数据的医疗检测仪器，骨密度仪测试的结果数据以T值为主，还包括Z值，骨密度，骨量等数据。 目前市场上主流的骨密度仪分为双能X射线骨密度仪和超声骨密度仪两大类，另外还有虽然是X射线骨密度仪，但不是双能技术的，还有单光子类的骨密度仪，采用同位素衰减技术的。超声类的骨密度仪，由于其无辐射和诊断骨密度较敏感而引起人们的广泛关注，利用声波传导速度（SOS）和振幅衰减（BUA）能反映骨矿含量多少和骨结构及骨强度的情况，与DEXA 相关性良好。 自90年代以来，用定量超声技术衡量骨骼健康状态得到快速发展。因为这种设备较X线密度测量仪价廉、便携、操作简单、无辐射、精确度高，预测骨密度具有高灵敏度，故在发达国家已被广泛应用于临床。 超声波测量骨密度的原理是通过获得超声波在被测量骨的传播速度来计算出骨质的密度。超声波是机械波，它的传播必须要有传播介质作为媒介才能完成。所以，超声波对物体所含介质的密度变化非常敏感。超声通过骨质时，其速度与骨中钙的含量（或密度）直接相关。骨钙含量高，则声速传播速度快；骨钙含量低，则传播速度减慢。这就是超声骨密度检测精密度高的原理。 二、应用优势及临床价值： （一）应用优势： 1、无射线，无创伤优势：超声波骨密度分析仪测量骨密度较X线骨密度测量仪有明显的优势，特别是无辐射，可完全避免X线骨密度仪的致癌、致畸副作用。尤其是在儿童青少年时期，由于细胞生长活跃，DNA极易受到射线的损伤而发生癌变。老年人则因受损细胞修复能力降低也使癌变机率增加。因此，应尽量避免在孕妇、儿童青少年和老年人使用X线仪器。为此国家卫生部已有明文规定。而超声骨密度仪没有任何射线，适用于儿童、孕妇、老年人的骨密度检查，安全可靠。 2、数据库优势：超声波骨密度分析仪使用的数据库是采用世界卫生组织（WHO）标准化数据库中亚洲人群，包括中国、日本、韩国较大综人群的调查数据。 3、操作优势：选用桡骨，易操作，速度快，扫描时间40秒，方便医生及病人，可用于大人群体检普查，故在发达国家已被广泛应用于骨密度普查。选择桡骨不但操作方便，而且不会有交叉感染，如选用脚部测量，则可引起脚气、足癣等霉菌性疾病互相传染。 4、精度优势：超声波的传导速度取决于被测物体的介质含量，对物体所含介质的密度变化非常敏感，超声通过骨质时，其速度与骨中主要介质钙磷的含量（或密度）直接相关。含量高，则声速传播速度快；含量低，则传播速度减慢。当其含量有0.2％－0.4％变动即能出现传播速度的变化。因此其测量分辨率高，可测到早期骨矿缺乏及骨质疏松症。

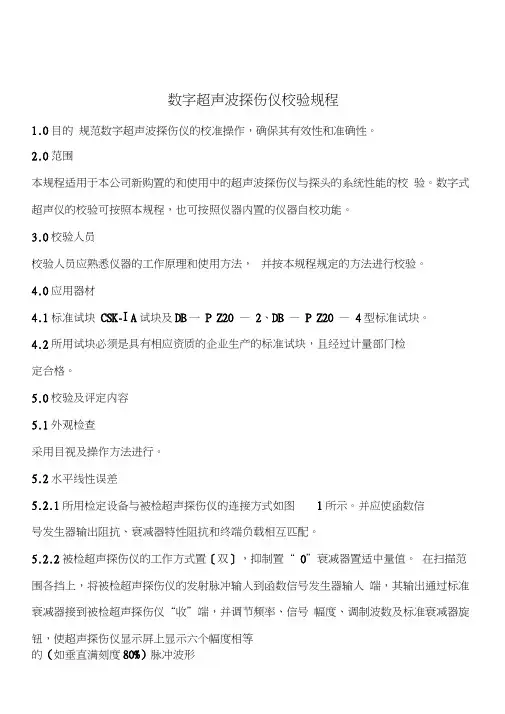

数字超声波探伤仪校验规程 1.0目的 规范数字超声波探伤仪的校准操作，确保其有效性和准确性。 2.0范围 本规程适用于本公司新购置的和使用中的超声波探伤仪与探头的系统性能的校验。数字式超声仪的校验可按照本规程，也可按照仪器内置的仪器自校功能。 3.0校验人员 校验人员应熟悉仪器的工作原理和使用方法，并按本规程规定的方法进行校验。 4.0应用器材 4.1 标准试块CSK-ⅠA试块及DB一P Z20一2、DB一P Z20一4型标准试块。 4.2 所用试块必须是具有相应资质的企业生产的标准试块，且经过计量部门检定合格。 5.0校验及评定内容 5.1 外观检查 采用目视及操作方法进行。 5.2 水平线性误差 5.2.1 所用检定设备与被检超声探伤仪的连接方式如图1所示。并应使函数信号发生器输出阻抗、衰减器特性阻抗和终端负载相互匹配。 5.2.2 被检超声探伤仪的工作方式置[双]，抑制置“0”，衰减器置适中量值。在扫描范围各挡上，将被检超声探伤仪的发射脉冲输人到函数信号发生器输人端，其输出通过标准衰减器接到被检超声探伤仪“收”端，并调节频率、信号幅度、调制波数及标准衰减器旋钮，使超声探伤仪显示屏上显示六个幅度相等的 (如垂直满刻度80%)脉冲波形。
5.2.3 调节被检超声探伤仪[扫描微调]及[移位]旋钮，使第一个波的前沿对准水平刻度“0”，第六个波的前沿对准水平刻度 “10”，依次读取第二至第五个波的前沿与水平刻度“2”、“4”、“6”、“8”的偏差amax ，如图2所示，取其最大偏差值。按下式计算超声探伤仪水平线性误差： % 100max ?= ?B a L 式中：ΔL —水平线性误差;B —水平满刻度数。 5.3 衰减器衰减误差 5.3.1 所用检定设备与被检超声探伤仪的连接方式如图1所示。并应使正弦信号发生器输出阻抗衰减器特性阻抗和终端负载相互匹配。
超声波清洗机安全操 作规程
精品文档 超声波清洗机安全操作规程 1、确保机器应接地良好、可靠，以符合安全接地要求。 2、添加或更换清洗液时必须关断总电源开关，并且确保加热器无余温。清洗槽内 无水状态下严禁开机，以免损坏机器的换能器。禁止使用腐蚀性强和易燃的溶液作清洗液，以免腐蚀容器和发生危险。 3、开机前检查机器清洗槽内清洗液的水位应在出水口高度范围之间。 4、开机前将被清洗工件应放在专用清洗篮内，再放入机器清洗槽，并且篮底不得 与槽底接触，以免影响清洗效果。严禁将被清洗工件直接放置在清洗槽底进行作业。 5、开机前将定时器设定为10分钟，表示超声波清洗时间为10分钟。 6、打开总电源开关，温度控制仪显示清洗液实时温度，按生产工艺要求若需加温 清洗则将控制温度设定为40℃，同时打开加热开关，加热指示灯点亮，接着打开水泵开关，清洗槽内的清洗液应循环流动。加温清洗时则需待水温到达设定温度后打开清洗开关，此时定时器显示开始计时。最后打开超声开关，超声波指示灯点亮，稍等10秒钟左右后，开始调节超声功率调节旋钮使电流表读数在4A左右，此时观察清洗槽内将出现微小气泡并伴随有“吱、吱”的声响，表示超声波工作正常。 7、作业期间切勿进行空气搅拌或将手伸入到清洗液中。 8、作业期间若发现清洗槽有漏水现象或超声波异常声响或工作不正常时，应立即 切断电源并通知设备维修人员处理。 9、作业期间必须戴上防水橡胶手套，严禁用湿手去操作按钮。 10、每槽工件清洗结束时，必须依次关闭超声开关、清洗开关、水泵开关、加热开 关后方能取出或重新放入工件。 11、作业结束时，依次关闭超声开关、清洗开关、水泵开关、加热开关，最后关闭 总电源开关，并清洁整理作业场所。 12、机器维护修理期间严禁带电拆、装机，以防触电。 收集于网络，如有侵权请联系管理员删除
超声骨密度分析仪规格参数 儿童和青少年时期是骨量积累的关键时期。研究我国不同年龄的超声骨密度变化规律及其影响因素，可预防佝偻病、减少罹患老年期骨质疏松症的风险。 康宇医疗豪华推车型骨密度分析仪是用来管理儿童及青少年骨骼发育的设备，采用世界卫生组织（WHO)标准化数据库中12000例0-20岁中国健康人群数据优化而成。 产品优势： 1、安全可靠，无痛、无创、无辐射 2、使用高清晰低频数字换能器、穿透性强，对骨强度综合无创测定，消除了软组织厚度、骨骼形状对测量结果的干扰，检测准确，重复性好。 3、拥有自主的软硬件知识产权，方便用户升级及检测数据的远程诊断。 4、唯一一款能够反应身高、体重、性别、钙摄入量、体育运动对骨强度影响的超声骨密度分析仪，对生活方式引起的骨骼变化敏感。 5、涵盖0-36个月的婴幼儿月龄分析数据库，帮助医生细致了解和跟踪儿童骨骼状况，以便在需要的时候提供准确的营养和行为方式指导。 6、选用桡骨，易操作，速度快，扫描时间40秒，方便医生及病人 7、采用世界领先技术–可视定位技术，确保测量的准确性和重复性。 8、儿童软件含有卡通视频功能，能更好的吸引儿童。
参数规格参数 测量值声速（SOS） 探头产品主频声工作频率为：0.5MHZ 测量准确度&精度人体测量准确度RMS CV=0.35至±0.05探头精度≦0.25%测量时间单次检测时间为：40秒±2秒 人机界面鼠标与键盘 设备校准SQV模块测试 显示设备液晶平板监视器（LED） 安全标准GB9706.1，GB9706.9，GB9706.15 使用电源AC220±22V50Hz±1Hz 输入功率180VA 操作环境温度：摄氏+5至+40度 湿度30%至85%非冷凝 安全分类I类BF型执行企业标准附录A 主机体积长宽高：592*481*760高度含显示器 重量30kg 打印设备标准计算机打印机 防水泼溅防护类型探头防进液的类型为：IP*7 消毒或灭菌方法探头表面向下5mm内可做探头常规消毒处理
超声波探伤检验操作规程 1适用范围 本检验规程叙述的是使用A型脉冲反射式超声波探伤仪对煤矿用设备中原材料及零部件等内部进行的一种无损检测。 2引用标准、规范 CHSNDT001-2007 无损检测人员资格鉴定与认证 GB/T11345-1989 钢焊缝手工超声波探伤方法和探伤结果分级 3超声波检测人员 3.1从事承压设备的原材料和零部件等无损检测的人员，应按照《无损检测人 员资格鉴定与认证》的要求取得相应无损检测资格。 3.2无损检测人员资格级别分为：Ⅲ（高）级、Ⅱ（中）级、Ⅰ（初）级。取 得不同无损检测方法各资格级别的人员，只能从事与该方法和该资格级别相应的无损检测工作，并负相应的技术责任。 3.3无损检测人员应根据CHSNDT001的规定每年进行一次视力检查。 4检验设备、器材和材料 4.1超声检测设备均应具有产品质量合格证或合格的证明文件。 4.2超声波探伤仪 A型脉冲反射式超声波探伤仪，其工作频率范围为0.5 MHz ~10MHz，仪器至少在荧光屏满刻度的80%范围内呈线性显示。探伤仪应具有80dB以上的连续可调衰减器，步进级每档不大于2dB，其精度为任意相邻12dB的误差在±1dB 以内，最大累计误差不超过1dB。水平线性误差不大于1%，每次连续使用周期开始（或每三个月）应对垂直线性进行评定，误差不大于5%。 4.3探头 4.3.1晶片面积不应大于500平方毫米，其任一边长原则上不大于25mm。4.3.2单斜探头声束轴线水平偏离角不应大于2°，主声束垂直方向不应有明显 的双峰。 4.4超声波探伤仪和探头的系统性能 4.4.1在达到所探工件的最大检测声程时，其有效灵敏度余量应不小于10dB。
数字式超声波探伤仪使用操作规程 本标准从2013年12月31日开始执行 1、简介 TS-V9系列超声波探伤仪是一款便携式、全数字式超声波探伤仪，能够快速、无损伤、精确地进行工件内部多种缺陷（焊接、裂纹、夹杂、气孔等）的检测、定位和评估。既可以用于实验室，也可以用于工程现场。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。 1.1安全提示 1) 本仪器为工业超声波无损探伤设备，不可以用于医疗检测； 2) 使用本仪器的人员必须具备专业无损检测知识，以保证安全操作； 3) 本仪器必须在仪器允许的环境条件下使用，尤其不可在强磁场、强腐蚀的环境下使用； 4) 在使用过程中请按照本规程的介绍正确使用，保证安全操作，； 1.2 功能 1. 发射脉冲 脉冲幅度和宽度可调，使探头工作在最佳状态。 阻抗匹配可选，满足灵敏度及分辨率的不同工作要求。 四种工作方式：直探头，斜探头，双晶，透射探伤。 2. 放大接收 实时采样：高速ADC，充分显示波形细节。 检波方式：全波、正半波、负半波、射频。 闸门：双闸门读数，支持时间闸门与声程闸门。 增益：0-110dB多级步距可调。可分别调节基本增益、扫查增益、表面补偿，方便探伤设置。支持增益锁定，支持自动增益。 3.报警类型 闸门进波、闸门失波、曲线进波、曲线失波4种类型可选 4. 数据存储 设有存储快捷键，便于操作。可存储10-100个探伤通道；100-1000个波形存储；10-20段5分钟录像、可快速另存、调用、回放与删除。 5. 探伤功能 波峰记忆：实时检索缺陷最高波，记录缺陷最大值 回波包络：对缺陷回波进行波峰轨迹描绘，辅助对缺陷定性判断。 裂纹测深：利用端点衍射波自动测量、计算裂纹深度。 孔径：在直探头锻件探伤工作中，对缺陷的大小进行自动计算即Ф值自动计算功能。 DAC、AVG：直/斜探头锻件探伤找准缺陷最高波自动计算Φ值，可分段制作。 动态记录：快捷检测实时动态记录波形，存储、回放。 缺陷定位：水平值L、深度值H、声程值S。 缺陷定量：根据设定基准灵活显示。 缺陷定性：通过包络波形，人工经验判断。 曲面修正：曲面工件探伤，修正曲率换算。 .
成人儿童超声骨密度仪 技术参数及要求： 1.能够测量儿童（0－20岁）及成年人（20-90岁）的骨密度，尤其是3岁 以下婴幼儿的骨密度； 2.采用手执式超声探头，探头可随病人自由移动； 3.*至少能够在2个以上的关键部位进行骨密度测量，其中应包含桡骨远端 1/3处和胫骨中段； 4.*超声探头中心声工作频率为1.25MHz，中心工作频率偏差需≤10%，需提 供医疗器械注册证。 5.*重复性变异系数CV<0.25%，需提供医疗器械注册证。 6.*超声声速测量偏差≤50m/s，需提供医疗器械注册证。 7.具有自动温度测量的系统质量校验模块，控制测试结果的准确性，需提供 医疗器械注册证。 8.*配备经CFDA检测认证（0-20岁）儿童及（20-90）成人骨密度参考数据 库，包括中国人种、亚洲人种、高加索人种，需提供医疗器械注册证。 9.*配备17英寸以上超大全触摸屏，可通过触屏完成所有界面操作，操作简 单方便； 10.人性化设计，配备脚踏开关，医生可以便利的启动/终止测量； 11.能够去除软组织厚度对测量结果造成的误差； 12.儿童友好，进行儿童测试时能播放窗口动画，使儿童易于接受测试； 13.有测量进度百分数显示，帮助医生和病人随时了解测量进度； 14.*能提供成年人骨密度多部位联合诊断报告； 15.具备新功能软硬件升级接口，可升级新生儿骨密度评估功能、成人骨密度 评估功能，，升级功能应具有医疗器械注册证； 16.应能提供儿童身高、体重、BMI指数跟踪分析报告，全面科学监测儿童发 育； 17.应能使用练习模式，评估操作人员的在体测试精度； 18.提供测量结果报告，报告结果应包括：SOS值、T值、Z值、骨密度百分位
无缝钢管超声波探伤检验方法 2010-1-25 发布时间：2008年08月05日 实施时间：2009年04月01日 规范号：GB/T 5777—2008 发布单位：中国人民共和国国家质量监督检验检疫总局/中国国家标准化管理委员会 本标准修改采用ISO 9303:1989(E)《承压无缝和焊接(埋弧焊除外)钢管纵向缺陷的全周向超声波检测》。 本标准根据ISO 9303:1989(E)重新起草。在附录A中列出了本标准章条编号与ISO 9303:1989(E)章条编号对照一览表。 本标准在采用国际标准时做了一些修改。有关技术性差异用垂直单线标识在它们所涉及的条款的页边空白处。在附录B中给出了技术性差异及其原因的一览表以供参考。 为便于使用，对于ISO 9303:1989(E)还做了下列编辑性修改： ——“本国际标准”一词改为“本标准”； ——删除ISO 9303:1989(E)的前言和引言。 本标准代替GB/T 5777—1996《无缝钢管超声波探伤检验方法》，与GB/T 5777—1996相比主要变化如下： ——范围增加“电磁超声探伤可参照此标准执行”(见第1章)； ——增加了对斜向缺陷的检验及检验方法(见第4章和附录B)； ——修改了管端人工槽位置的限制(GB/T 5777—1996中的第5章；本标准的第5章)； ——修改了人工缺陷的尺寸和代号(GB/T 5777—1996中的第5章；本标准的第5章和附录E)；
——探头工作频率由2.5MHz～10MHz修改为1MHz～15MHz(GB/T 5777—19 96中的第6章；本标准的第6章)。 本标准的附录A、附录B和附录E是资料性附录。附录C、附录D是规范性附录。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准主要起草单位：湖南衡阳钢管(集团)有限公司、冶金工业信息标准研究院、宝山钢铁股份有限公司特殊钢分公司。 本标准主要起草人：左建国、张黎、彭善勇、黄颖、邓世荣、赵斌、刘志琴、赵海英。 本标准所代替标准的历次版本发布情况为： ——GB/T 5777—1986、GB/T 5777—1996； ——GB/T 4163—1984。 无缝钢管超声波探伤检验方法 2010-1-25 1 范围 本标准规定了无缝钢管超声波探伤的探伤原理、探伤方法、对比试样、探伤设备、探伤条件、探伤步骤、结果评定和探伤报告。 本标准适用于各种用途无缝钢管纵向、横向缺陷的超声波检验。本标准所述探伤方法主要用于检验破坏了钢管金属连续性的缺陷，但不能有效地检验层状缺陷。 本标准适用于外径不小于6mm且壁厚与外径之比不大于0.2的钢管。壁厚与外径之比大于0.2的钢管的检验，经供需双方协商可按本标准附录C执行。 电磁超声探伤可参照此标准执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 9445 无损检测人员资格鉴定与认证 YB/T 4082 钢管自动超声探伤系统综合性能测试方法 JB/T 10061 A型脉冲反射式超声波探伤仪通用技术条件 3 探伤原理 超声波探头可实现电能和声能之间的相互转换以及超声波在弹性介质中 传播时的物理特性是钢管超声波探伤原理的基础。定向发射的超声波束在管中传播时遇到缺陷时产生波的反射。缺陷反射波经超声波探头拾取后，通过探伤仪处理获得缺陷回波信号，并由此给出定量的缺陷指示。 4 探伤方法 4.1 采用横波反射法在探头和钢管相对移动的状态下进行检验。自动或手工检验时均应保证声束对钢管全部表面的扫查。自动检验时对钢管两端将不能有效地检验，此区域视为自动检验的盲区，制造方可采用有效方法来保证此区域质量。 4.2 检验纵向缺陷时声束在管壁内沿圆周方向传播；检验横向缺陷时声束在管壁内沿管轴方向传播。纵向、横向缺陷的检验均应在钢管的两个相反方向上进行。
超声波清洗机使用说明书
超声波清洗机说明书 目录 一、概述 二、技术参数 三、使用环境 四、使用方法 五、注意事项 六、售后服务 七、出厂配置
数控系列超声波清洗机采用LED人机交互界面，数字显示，友好清晰，直观方便。该机性能稳定、可靠，深受广大用户的喜爱。2、用途 TH系列超声波清洗机是采用成熟的电路设计、优质进口元器件和先进的加工工艺制造而成的新一代功率超声清洗设备，工作可靠，效率高，输出功率稳定。广泛应用于制药企业玻璃瓶、胶塞、各种滤芯滤网的清洗；金属非金属结构件电镀前的处理；电子、光学、仪表等精密部件的清洗；饰品、贵金属、稀有金属的清洗；微粉分级处理及过滤筛的清洗；化纤喷丝头、喷丝板的清洗；汽修行业发动机、油
泵油嘴、化油器的清洗；生物化验室中的提取、除气及医疗器械的清洗等诸多领域。 3、性能特点 （1）清洗效率高，能批量处理被清洗物。（2）清洗效果好，不损坏被清洗件，被清洗件清洁度整体一致。 （3）操作工人不接触清洗液，安全可靠，省时省力。 （4）特别适用于清洗几何形状复杂的工件，无孔不入，无微不致。 二、技术参数 1、超声功率：300 W（数显，40%-100%功率可调）
2、超声频率:40KHz 3、清洗时间任意设定：1—199min 分辨率1min 4、温度控制：常温——80度，加热功率：400W 5、工作电源：AC 220 V.50Hz(外供电源必须接地) 6、清洗槽内尺寸： 300× 240 × 150 mm3 三、使用环境 1、环境温度10℃—30℃，清洗液温度10℃—50℃ 2、相对湿度≤80% 3、大气压力86~106Kpa 4、连续工作时间≤60min
JJF 四川省宜宾普什重机有限公司计量检定规程 JJF0001-2011 超声波探伤仪校准规范 待查 2011年5月10日发布2011年5月12日实施四川省宜宾普什重机有限公司质量部发布
JJF0001-2011 超声波探伤仪校准规范 待查 本规范经四川省宜宾普什重机有限公司质量部2011年5月10日批准，并自2011年5月12日起施行。 归口单位：四川省宜宾普什重机有限公司质量部 起草单位：四川省宜宾普什重机有限公司质量部 本规范由四川省宜宾普什重机有限公司质量部负责解释。
JJF0001-2011 本规范主要起草人：张世红 宜宾普什重机有限公司质量部参加起草人：邓君毅 宜宾普什重机有限公司质量部审核人：李顺江 宜宾普什重机有限公司 批准人：胡勇 宜宾普什重机有限公司
目录 1 目的 (1) 2 范围 (1) 3 校验基准 (1) 4 环境条件 (1) 5 校准步骤 (1) 6 校准周期 (3) 7 相关记录 (3) 8 引用文献 (3) 附录（检测设备校验记录表） (4)
钢卷尺检定规程 1目的 对超声波探伤仪进行内部校准，确保其准确度、精密度符合使用要求。 2适用范围 本规适用于本公司新购置和使用中的超声波探伤仪与探头的系统性能的检验。 3校验基准 标准试块CSK-ⅠA试块及200/Ф2平底孔试块。所用试块必须是具有相应认证企业生产，并具有合格证书 4环境条件 常温、干燥环境，无特殊要求。 5校准步骤 5.1垂直线性 5.1.1用5MH Z或其它频率的常用直探头，用压块将探头固定在200/Ф2平底孔试块上并对准Φ2孔（或其它试块25mm底面）。调节探伤仪使示波屏上显示的孔的反射波幅度为垂直刻度的100%（满刻度），作为“0”dB，且衰减器至少有30dB余量； 5.1.2调节增益，依次记下每衰减2dB时相应的波高值 H i，并将实测相对波高值填入表1中，直至底波消失。 表1 衰减量△dB 0 2 4 6 8 10 12 14 16 18 20 22 24 26 理论相对波 100 79.4 63.1 50.1 39.8 31.6 25.1 20.0 15.8 12.5 10.0 7.9 6.3 5.0 高% 实测波高H i 实测相对波 高% 偏差% 上表中：理论相对波高%=H i（衰减△dB后波高）/ H0（衰减0dB时波高）×100%； 实测相对波高%=10（- △i/20）×100%。 5.1.3计算垂直线性误差 D= （|d(+)|+|d(-)|）×100% 式中 d(+)——最大正偏差； d(-)——最大负偏差。
超声波探伤仪操作规程 一.设备开机前的要求: 1.操作者必须持有无损检测技术的资格证书相关资质。应熟悉仪器原理,结构和功能。 掌握正确的操作方法,经考试合格后方可操作。 2.工作前检查仪器各个部位是否完好,电缆绝缘是否良好。 二.接通电源和开机后操作要求 按下电源按钮,直到电源指示灯亮。 三.设备状态检查及自检操作要求 仪器进行自检,自检通过后进入开机动态界面,方可使用。 四.进行正常运行时的具体操作规定 1.进行常规功能状态的调节,包括通道的选择,闸门的调节,波峰记忆、增益调节(db 调节)检测范围调节、零点调节、脉冲位移调节、声速调节、抑制调节。 2.仪器的校准。直探头纵波入射零点校准,斜探头横波入射零点校准,斜探头“K” 值测量。 3.关机后必须停5秒以上的时间后,方可再次开机,切勿反复开关电源开关。
4.清洗干净被检测零件表面油脂及其他污物,在被检测表面上涂上耦合剂,再进行探 伤。 5.连接通讯电缆和打印电缆时,必须在关机的状态下操作。 6.键操作时,不宜用力过猛,不宜用占有油污和泥水的手操作仪器键盘,以免影响键 盘的使用寿命。 7.屏幕上的电源指示灯闪烁时,及时关机,对电池进行充电具体步骤,关掉探伤仪主 机电源,将充电器与主机充电插头接好。接入交流电,充电电源和充电指示灯同时点亮,下方电量指示灯顺序渐亮。充电时间大约为5个半小时到6个小时。电池充满电后充电器自动停止充电,仅电源红灯亮,其余灯灭(开启过程中不要开启探伤仪电源)。 五.工作结束后,设备的操作要求 工作完后,关闭电源关机 六.设备使用完毕后操作要求 1. 进行表面清洁,然后将探伤仪放置于工房内干燥通风的地方。 2. 不可将设备置于高温、潮湿和有腐蚀气体的地方。 3. 准确、及时的填写设备运转记录,并记录使用过程中设备运转情况。
超声波检测国家标准超声波检测国家标准超声波检测国家标准GB 3947-83 GB/T1786-1990 GB/T 2108-1980 GB/T2970-2004 GB/T3310-1999 GB/T3389.2-1999 GB/T4162-1991 GB/T 4163-1984 GB/T5193-1985 GB/T5777-1996 GB/T6402-1991 GB/T6427-1999 GB/T6519-2000 GB/T7233-1987 GB/T7734-2004 GB/T7736-2001 GB/T8361-2001 GB/T8651-2002 GB/T8652-1988 GB/T11259-1999 GB/T11343-1989 GB/T11344-1989 GB/T11345-1989 GB/T 12604.1-2005 GB/T 12604.4-2005 GB/T12969.1-1991 GB/T13315-1991 GB/T13316-1991 GB/T15830-1995 GB/T18182-2000 GB/T18256-2000 GB/T18329.1-2001 GB/T18604-2001 GB/T18694-2002 GB/T 18696.1-2004 GB/T18852-2002/行业标准 /行业标准 /行业标准表 声学名词术语 锻制园并的超声波探伤方法 薄钢板兰姆波探伤方法 厚钢板超声波检验方法 铜合金棒材超声波探伤方法 压电陶瓷材料性能测试方法纵向压电应变常数d33 的静态测试 锻轧钢棒超声波检验方法 不锈钢管超声波探伤方法(NDT,86-10) 钛及钛合金加工产品( 横截面厚度≥13mm) 超声波探伤方法(NDT,89-11)(eqv AMS2631) 无缝钢管超声波探伤检验方法(eqv ISO9303:1989) 钢锻件超声波检验方法 压电陶瓷振子频率温度稳定性的测试方法 变形铝合金产品超声波检验方法 铸钢件超声探伤及质量评级方法(NDT,89-9) 复合钢板超声波检验方法 钢的低倍组织及缺陷超声波检验法( 取代 YB898-77) 冷拉园钢表面超声波探伤方法(NDT,91-1) 金属板材超声板波探伤方法 变形高强度钢超声波检验方法(NDT,90-2) 超声波检验用钢制对比试块的制作与校验方法(eqv ASTME428-92) 接触式超声斜射探伤方法(WSTS,91-4) 接触式超声波脉冲回波法测厚 钢焊缝手工超声波探伤方法和探伤结果的分级(WSTS,91-2 ～3) 无损检测术语超声检测代替JB3111-82 GB/T12604.1-1990 无损检测术语声发射检测代替JB3111-82 GB/T12604.4-1990 钛及钛合金管材超声波检验方法 锻钢冷轧工作辊超声波探伤方法 铸钢轧辊超声波探伤方法 钢制管道对接环焊缝超声波探伤方法和检验结果分级 金属压力容器声发射检测及结果评价方法 焊接钢管 ( 埋弧焊除外 )—用于确认水压密实性的超声波检测方法(eqv ISO 10332:1994) 滑动轴承多层金属滑动轴承结合强度的超声波无损检验 用气体超声流量计测量天然气流量 无损检测超声检验探头及其声场的表征(eqv ISO10375:1997) 声学阻抗管中吸声系数和声阻抗的测量第 1 部分 : 驻波比法 无损检测超声检验测量接触探头声束特性的参考试块和方法
超声骨密度仪注册技术审查指导原则 本指导原则旨在指导注册申请人对超声骨密度仪注册申报资料的准备及撰写，同时也为技术审评部门审评注册申报资料提供参考。 本指导原则是对超声骨密度仪的一般要求，申请人应依据产品的具体特性确定其中内容是否适用，若不适用，需具体阐述理由及相应的科学依据，并依据产品的具体特性对注册申报资料的内容进行充实和细化。 本指导原则是供申请人和审查人员使用的指导文件，不涉及注册审批等行政事项，亦不作为法规强制执行，如有能够满足法规要求的其他方法，也可以采用，但应提供详细的研究资料和验证资料。应在遵循相关法规的前提下使用本指导原则。 本指导原则是在现行法规、标准体系及当前认知水平下制定的，随着法规、标准体系的不断完善和科学技术的不断发展，本指导原则相关内容也将适时进行调整。 一、适用范围 本指导原则适用于超声生理参数测量分析设备中的第二类超声骨密度仪，通过测量跟骨、胫骨和/或桡骨的超声速度（SOS）和/或宽带超声衰减（BUA），反映骨骼密度状况。 二、技术审查要点
（一）产品名称要求 产品的名称应符合《医疗器械通用名称命名规则》（国家食品药品监督管理总局令第19号）和国家标准、行业标准中的通用名称要求，如超声骨密度仪。 （二）产品的结构和组成 目前超声骨密度仪通常包括跟骨超声骨密度仪、胫骨和/或桡骨超声骨密度仪两大类。 跟骨超声骨密度仪通常由主机和配件组成，主机通常包括超声探头、主控信号板、电源单元、内部传动机构、计算机（如适用）、显示器（如适用）、打印机（如适用）等；配件包括足部辅助垫块、校准模块、接口电缆、软件光盘（如适用）、脚踏开关（如适用）等。 图1中给出了跟骨超声骨密度仪典型的产品的图示举例。 图1跟骨超声骨密度仪图示举例 胫骨和/或桡骨超声骨密度仪通常由主机、超声探头、计算
