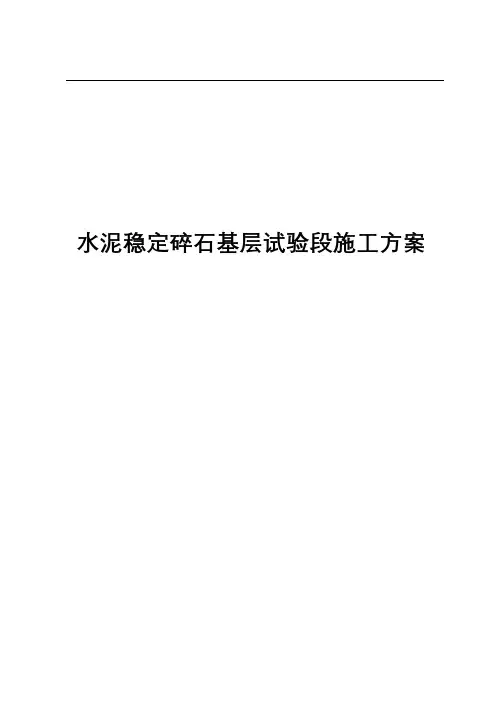

水泥稳定碎石基层试验段施工方案
一、工程概况
青州至临沭高速公路是国家高速公路网长深公路和山东省“五纵四横,一环绕山东”高速公路网之“纵二”东营至临沂(鲁苏界)的组成部分,是山东省2010年交通远景规划目标和“十一五”期间重点建设项目之一。我部第十五标段起讫桩号为K123+700~K133+600,工程范围包括路基、路面、桥涵、路线交叉、环保、绿化(边坡防护)工程,全标段长9.9km。路面结构形式为16cm厚水泥风化砂掺碎石底基层+16cm厚水泥稳定碎石下基层+18cm厚水泥稳定碎石上基层+13cm厚沥青排水基层+18cm厚沥青面层。
根据总体安排,我部计划于10月24日在k126+738.35- k126+890段左幅做16cm、18cm厚水泥稳定碎石下基层及上基层试验段。
二、试验段目的
为了证实混合料的稳定性以及拌和、摊铺和压实设备的效率、各类机械的匹配方式及施工工艺的可行性。通过试验路段的铺筑,获得施工中有关试验数据,以指导大面积施工。
试验段拟确定如下数据:
1、验证混合料的配合比。
2、水泥稳定碎石基层的松铺系数
3、混合料合适的拌和时间以及混合料的均匀性和拌和站实际生产能力。
4、压实机械的选择与组合,碾压的顺序、速度和遍数。
5、混合料拌和、运输、摊铺和碾压机械的协调与配合。
6、确定每一作业段合适的施工长度。
7、质量检验内容、检验方法和检验频率。
试验路段完成后按规范要求的自检频率或监理工程师的要求进行检验。试验段验收合格后,及时写出总结报告,总结出合理的施工方法和施工工艺,经监理工程师审批后作为今后大面积施工的指导方案。
三、施工投入主要人员、机械设备配置表
1、主要人员职责分工表
姓名职务职责备注张秀萍专职质检负责人负责基层质检工作
王峰现场负责人负责现场组织与安排
穆守峰现场技术负责人负责现场技术工作
张兴利试验室负责人负责试验管理工作
孙光明试验员负责试验工作
张照远测量负责人负责测量挂线工作
刘强自检负责人负责自检工作资料负责人负责自检资料整理
陈祥龙施工员负责摊铺、清扫
刘鹏飞施工员负责碾压、养生
张冬安全员负责安全工作
郭伟机械负责人负责拌和厂、机械管理民工50人
2、主要施工机械配置表
序号名称型号数量用途负责人
1 稳定土拌和站WDB600 1套混合料生产崔佃江
2 装载机ZL40 3台上料鲁洪安
3 装载机ZL30 2台上料鲁洪安
4 摊铺机ABG423 2台摊铺陈祥龙
5 振动压路机BW219D-2 2台压实刘鹏飞
6 胶轮压路机YL16/20 1台压实刘鹏飞
7 三轮压路机(配重)3Y18/21 1台压实刘鹏飞
8 洒水车10T 1台洒水、养生刘鹏飞
9 振动压路机YZ18T 1台压实刘鹏飞
10 自卸汽车15T 20台运输刘长春
四、主要试验检测仪器配置表
序号名称规格数量
1 全站仪徕卡TC70
2 1台
2 自动安平水准仪DS
3 2台
3 三米直尺1把
4 钢卷尺50m 1把
5 水泥试验设备1套
6 滴定仪1台
7 试模150×150mm 6个
8 电热鼓风恒温干燥箱HWX—L 1台
9 压力机YE-2000D 1台
10 养护室1间
11 脱模器1台
12 电子天平NP5000—1 2台
13 钻芯机1台
14 路强仪1台
15 灌砂筒2套
五、施工前期准备
1、原材料准备工作
(1)水泥:水泥稳定碎石基层采用日照中联水泥厂生产的“中联”牌P.C32.5普通硅酸盐缓凝水泥,经试验检测各项指标均符合相关文件及JTJ034-2000《公路路面基层施工技术规范》要求,生产用水采用饮用水。
(2)碎石:采用沂水黄山铺龙腾石料厂生产的石料,石料洁净、规格,经试验检测各项指标均符合设计文件及JTJ034-2000《公路路面基层施工技术规范》要求。
以上各类材料均储备有一定数量,满足生产需要。
2、试验准备
为确保最大干密度和最佳含水率试验结果同现场施工吻合,室内击实试验采用表面振实成型方法得出最大干密度和最佳含水率。
我部试验室进行了设计强度值为3.5Mpa、4.0Mpa、4.5 Mpa 的水泥稳定配合比设计,试验段所做水泥初凝时间为4.5小时,终凝时间为6.0小时。根据机械组合、碾压时间来划分,每一碾压段落定为50m。
在监理工程师的指导下,我部试验室对水稳碎石配合比设计已经完成,并经现场试验监理工程师签认,施工配合比为:2-3碎石:1-2碎石:0.5-1碎石:石粉=21:29:20:30,内掺4.0%水泥。其最大干密度为2.351g/cm3,最佳含水率为5.0%,设计强度值为3.5Mpa。
六、施工方案
1、准备下承层:底基层各检测指标验收合格后,组织人员对下承层表面进行彻底清扫,清除干净表面附着物,并用洒水车冲洗干净下承层,及时检查下承层钻芯取样孔有无遗漏未补,
