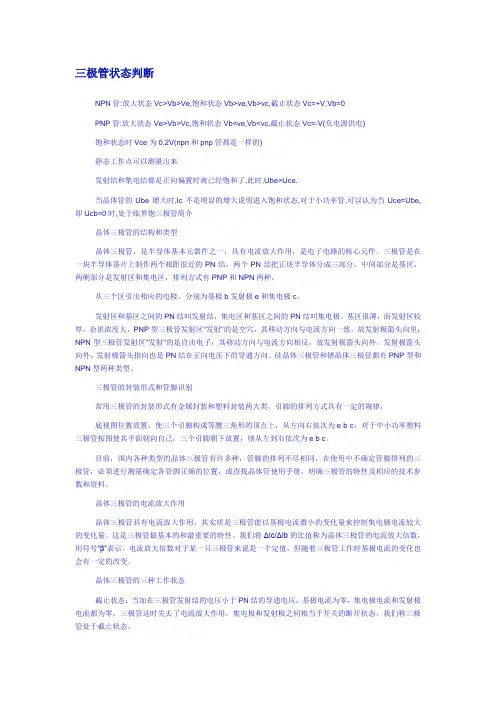

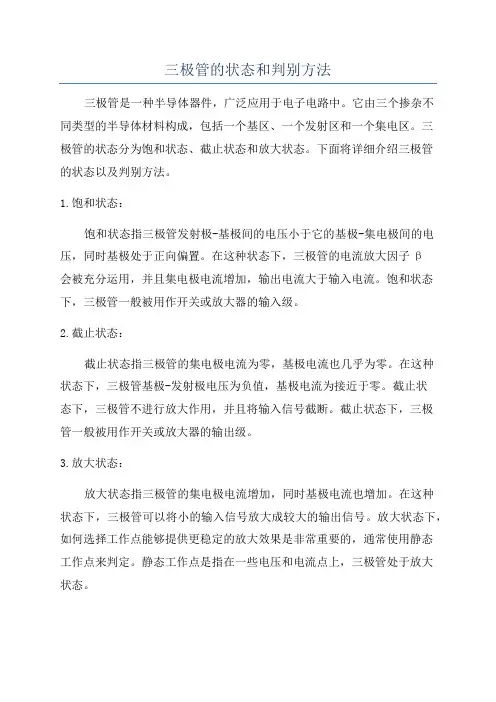

三极管状态判断
NPN管:放大状态Vc>Vb>Ve,饱和状态Vb>ve,Vb>vc,截止状态Vc=+V,Vb=0

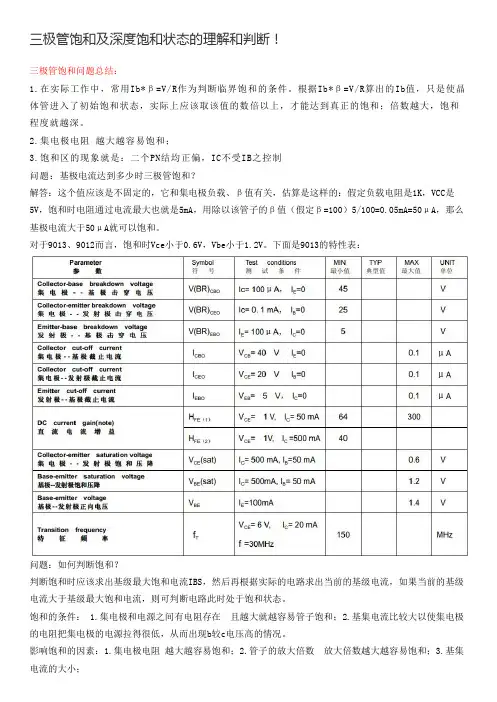

PNP管:放大状态Ve>Vb>Vc,饱和状态Vb 饱和状态时Vce为0.2V(npn和pnp管都是一样的) 静态工作点可以测量出来 发射结和集电结都是正向偏置时就已经饱和了.此时,Ube>Uce. 当晶体管的Ube增大时,Ic不是明显的增大说明进入饱和状态,对于小功率管,可以认为当Uce=Ube,即Ucb=0时,处于临界饱三极管简介 晶体三极管的结构和类型 晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种， 从三个区引出相应的电极，分别为基极b发射极e和集电极c。 发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电极。基区很薄，而发射区较厚，杂质浓度大，PNP型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。发射极箭头向外。发射极箭头指向也是PN结在正向电压下的导通方向。硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。 三极管的封装形式和管脚识别 常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律， 底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c。 目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。 晶体三极管的电流放大作用 晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。这是三极管最基本的和最重要的特性。我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。 晶体三极管的三种工作状态 截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。 放大状态：当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β＝ΔIc/ΔIb，这时三极管处放大状态。 饱和导通状态：当加在三极管发射结的电压大于PN结的导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不怎么变化，这时三极管失去电流放大作用，集电极与发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态。三极管的这种状态我们称之为饱和导通状态。 根据三极管工作时各个电极的电位高低，就能判别三极管的工作状态，因此，电子维修人员在维修过程中，经常要拿多用电表测量三极管各脚的电压，从而判别三极管的工作情况和工作状态。 使用多用电表检测三极管 三极管基极的判别：根据三极管的结构示意图，我们知道三极管的基极是三极管中两个PN结的公共极，因此，在判别三极管的基极时，只要找出两个PN结的公共极，即为三极管的基极。具体方法是将多用电表调至电阻挡的R×1k挡，先用红表笔放在三极管的一只脚上，用黑表笔去碰三极管的另两只脚，如果两次全通，则红表笔所放的脚就是三极管的基极。如果一次没找到，则红表笔换到三极管的另一个脚，再测两次；如还没找到，则红表笔再换一下，再测两次。如果还没找到，则改用黑表笔放在三极管的一个脚上，用红表笔去测两次看是否全通，若一次没成功再换。这样最多没量12次，总可以找到基极。 三极管类型的判别：三极管只有两种类型，即PNP型和NPN型。判别时只要知道基极是P型材料还N型材料即可。当用多用电表R×1k挡时，黑表笔代表电源正极，如果黑表笔接基极时导通，则说明三极管的基极为P型材料，三极管即为NPN型。如果红表笔接基极导通，则说明三极管基极为N型材料，三极管即为PNP型。和. 甲类：无论在任何状态下，晶体管中都有电流通过。 乙类：某些时候某个担当功率输出任务的晶体管截止，基本没有电流通过。 甲乙类：小信号时是甲类，大信号时是乙类。 丙类、丁类、H类等等都是另外一个概念了。 1.如果有一只指针式万用表(1)先找到基极,选电阻X1k档,尝试用两个测试笔接触三极管的两个电极,可以找到一个电极B, 它和测试笔相连时,用另一个测试笔接触另外两个电极中的任一个,表现都象一个二极管, 那么这个电极B就是基极.如果和B相连的是黑笔,这个管子是NPN的,否则是PNP的. (2)确定集电极和发射极.用两手捏住两个测试笔的金属部分,并和三极管的另两个电极相连, 用舌头去碰基极,变换两个电极的连接,得到万用表指针偏转较大的一次.如果是NPN, 则黑笔连接的是集电极,如果是PNP则黑笔连接的是发射极很简单的..... 第6楼如果这个万用表可以测hFE,则把它插上去测试,尝试多次,hFE最大的那次的电极是对的 1.三极管饱和状态下的特点 要使三极管处于饱和状态，必须基极电流足够大，即IB≥IBS。三极管在饱和时，集电极与发射极间的饱和电压（UCES）很小，根据三极管输出电压与输出电流关系式UCE＝EC－ICRC，所以IBS＝ICS／β＝EC－UCES／β≈EC／βRC。三极管饱和时，基极电流很大，对硅管来说，发射结的饱和压降UBES＝0.7V（锗管UBES＝－0.3V），而UCES＝0.3V，可见，UBE＞0，UBC＞0，也就是说，发射结和集电结均为正偏。三极管饱和后，C、E 间的饱和电阻RCE＝UCES ／ICS，UCES 很小，ICS 最大，故饱和电阻RCES很小。所以说三极管饱和后G、E 间视为短路. 2.三极管截止状态下的特点 要使三极管处于截止状态，必须基极电流IB＝0，此时集电极IC＝ICEO≈0（ICEO 为穿透电流，极小），根据三极管输出电压与输出电流关系式UCE＝EC－ICRC，集电极与发射极间的电压UCE≈EC。三极管截止时，基极电流IB＝0，而集电极与发射极间的电压UCE≈ECO 可见，UBE≤0，UBC＜0，也就是说，发射结和集电结均为反偏。三极管截止后，C、E 间的截止电阻RCE＝UCE／IC，UCES 很大，等于电源电压，ICS 极小，C、E 间电阻RCE 很大，所以，三极管截止后C、E 间视为开路. 3.三极管放大状态下的特点 要使三极管处于放大状态，基极电流必须为：0＜IB＜IBS。三极管放大时，基极电流IB＞0，对硅管来说，发射结的压降UBE＝0.7V（锗管UBE＝－0.3V），三极管在放大状态时，集电极与发射极间的电压UCE＞1V 以上，UBE＞0，UBC ＜0，也就是说，发射结正偏，集电结反偏。三极管在放大状态时，IB 与IC 成唯一对应关系。当IB 增大时，IC 也增大，并且1B 增大一倍，IC 也增大一倍。所以，IC 主要受IB 控制而变化，且IC 的变化比IB 的变化大得多，即集电极电流IC＝β×IB。 从各极电位来判断： UC>UB>UE 放大状态 UC=UB>UE 饱和态 UC>UB=UE 截止态 回答者：流星雨的无奈|六级| 2010-10-12 19:41 从各极电位来判断： Uc>Ub>Ue 放大状态;发射结正偏和集电极节反偏 Ub>Uc;Ub>Ue 饱和态；发射结合集电结均正偏 Uc>Ub;Ue>Ub 截止态;发射结合集电结均反偏 回答者：giantman|四级| 2010-10-12 20:48 先根据电路来计算出c,b,e三点的电位，然后判断发射结和集电结的偏置情况 发射极反偏，集电极反偏：截止 发射极正偏，集电极反偏：放大 发射极正偏，集电极正偏：饱和 当然计算中叶要留意，如果发现b的电流为零的话，那肯定就是截止区了。 我是武汉理工大学大二的，也在为模电奋斗~ 有空可以多多交流！ 参考资料：《模拟电子技术基础》 三极管的判断方法一，三极管类型 1. 先判定基极b(一般中间的就是)：先假定一个管脚是b，把 红表笔接这个b，用黑表笔分别接触另两个管脚，测得或者都是高阻值时，说明假定正确。 2.因为红表笔实际是表电源的负极，所以 当测得都是低阻值时，b是N型材料， 两端是P型材料，就是PNP型。 3.所以当测得都是高阻值时，b是P型材料， 两端是N型材料，就是NPN型。 4.我们一般可以容易找到基极b，但另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO 的方法确定集电极c和发射极e。 (1) 对于NPN型三极管，用手指捏住b极与假设的c极，管脚间利用我们的手指充当电阻的作用，用黑表笔接假设的c 极，红表笔接假设的e极，万用表打到*1K档测量两极间的电阻 Rce；之 后将假 设的c ,e 极对调 再测一 次。虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。 (2) 对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极 管符号中的 箭头方向一 致，所以此时 黑表笔所接 的一定是发 射极e，红表 笔所接的一定是集电极c。 4.直流放大倍数的hFE的测量：先转动开关至晶体管调节 Adj位置上，将红黑测试笔短接，调节欧姆调零电位器，使指针对准300hFE刻度线上，然后转动开关到hFE位置，将要测的晶体管脚分别插入晶体管测试座的ebc管座内，指针偏转所示数值约为晶体管的直流放大倍数?值。N型插入N型插座，P型插入P型插座。 5. 如何快速确定三极管的工作状态三极管的三种工作状态分析判断有放大、饱和、截止三种工作状态，放大电路中的三极管是否处于放大状态或处于何种工作状态，对于学生是一个难点。笔者在长期的教学实践中发现，只要深刻理解三极管三种工作状态的特点，分析电路中三极管处于何种工作状态就会容易得多，下面结合例题来进行分析。 一、三种工作状态的特点 1.三极管饱和状态下的特点 要使三极管处于饱和状态，必须基极电流足够大，即IB≥IBS。三极管在饱和时，集电极与发射极间的饱和电压(UCES)很小，根据三极管输出电压与输出电流关系式UCE=EC-ICRC，所以IBS=ICS/β=EC-UCES/β≈EC/βRC。三极管饱和时，基极电流很大，对硅管来说，发射结的饱和压降UBES=0.7V(锗管UBES=-0.3V)，而UCES=0.3V，可见，UBE>0，UBC>0，也就是说，发射结和集电结均为正偏。三极管饱和后，C、E 间的饱和电阻RCE=UCES/ICS，UCES 很小，ICS 最大，故饱和电阻RCES很小。所以说三极管饱和后G、E 间视为短路，饱和状态的NPN 型三极管等效电路如图1a 所示。 2.三极管截止状态下的特点要使三极管处于截止状态，必须基极电流IB=0，此时集电极IC=ICEO≈0(ICEO 为穿透电流，极小)，根据三极管输出电压与输出电流关系式UCE=EC-ICRC，集电极与发射极间的电压UCE≈EC。 三极管截止时，基极电流IB=0，而集电极与发射极间的电压UCE≈ECO 可见，UBE≤0，UBC1V 以上，UBE>0，UBC 二、确定电路中三极管的工作状态 下面利用三极管三种工作状态的特点和等效电路来分析实际电路中三极管的工作状态。 例题：图2 所示放大电路中，已知EC=12V，β=50，Ri=1kΩ，Rb=220kΩ，Rc=2kΩ，其中Ri 为输入耦合电容在该位置的等效阻抗。问：1.当输入信号最大值为+730mV，最小值为-730mV 时，能否经该电路顺利放大?2.当β=150 时，该电路能否起到正常放大作用? NPN：放大，集电结反偏，发射结正偏； 截止，集电结反偏，发射结反偏； 饱和，集电结正偏，发射结正偏； PNP：放大，集电结正偏，发射结反偏； 截止，集电结正偏，发射结正偏； 饱和，集电结反偏，发射结反偏； 这是我脑子里的东西，你自己看一下是不是相反吧 简单的办法就是判断他们的电位变化的情况。以下以NPN硅管为例，PNP管正好相反。（1）截止，Ube<0.7V，也就是发射结反偏，Ube<0的时候是可靠截止。（2）放大，Ube>0.7V，Uce>Ube，Ubc<0，也就是发射结正偏，集电结反偏。（3）饱和，Ube>0.7V，Uce 三极管的判断万法三极管类型 集电极C f N 基极珈0—〒 I V ■ >i ■ ? I! N 发射极E jT NP N PN P 区 结 结 区 电 电 区 射 射 集 集 基 岌 发 1. 先判定基极b（一般中间的就是）：先假定一个 管脚是b，把 红表笔接这个b，用黑表笔分别接触另两个管 脚，测得或 者都是高阻值时，说明假定正确。 2. 因为红表 笔实际是表电源的负极，所以 当测得都是低阻值时，b是N型材料，两端是 P型材料，就是PNP型。 3. 所以当测得都是 高阻值时，b是P型材料， N 两端是N型材料，就是NPN型。 4?我们一般可以容易找到基极b，但另外两个电极哪个是集 电极c,哪个是发射极e呢？这时我们可以用测穿透电流ICEO 的方法确定集电极c和发射极e。 ⑴对于NPN型三极管，用手指捏住b极与假设的c极，管脚间利用我们的手指充当电阻的作用，用黑表笔接假设的c P] N—— 1 极，红表笔接假设的e极，万用表打到*1K档测量两极间的电阻Rce ；之 后将假 设的c ,e 极对调 再测一 1K档 黑表笔一c极一b极一巳极一红表笔b 次。虽然两次测量中万用表指针偏转角度都很小，但仔细观察， 总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔 TC极-b极-e极T红表笔，所以此时黑表笔所接的一定是集电极c,红表笔所接的一定是发射极e。 ⑵对于PNP型的三极管，道理也类似于NPN型，其电流 流向一定是：黑表笔—e极—b极—c极—红表笔,其电流流 向也与三极管符号中的箭头方向一致，所以此时黑表笔所接 的一定是发射 极e,红表笔所 接的一定是集 电极c 黑表笔一e极一b极一c极一红表笔4. 直流放大倍 数的hFE的测量：先转动开关至晶体管调节 Adj位置上，将红黑测试笔短接，调节欧姆调零电位器， 使指针对准300hFE刻度线上，然后转动开关到hFE位置，将要测的晶体管脚分别插入晶体管测试座的ebc管座内，指针偏转所示数值约为晶体管的直流放大倍数？值。N型插入N型插座，P型插入P型插座。 5. 如何检测三极管的三个极 可以用万用表来初步确定三极管的好坏及类型(NPN 型还是PNP 型), 并辨别出e（发射极）、b（基极）、c（集电极）三个电极。测试方法如下: ①用指针式万用表判断基极 b 和三极管的类型:将万用表欧姆挡置"R ×100" 或"R×lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧 至几千欧),则假设的基极是正确的,且被测三极管为NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧), 则假设的基极是正确的,且被 测三极管为PNP 型管。如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为"基极"，再重复上述测试。 ②判断集电极c和发射极e:仍将指针式万用表欧姆挡置"R × 100"或"R × 1k" 处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极( 不能使b、c直接接触), 通过人体, 相当 b 、C 之间接入偏置电阻, 读出表头所示的阻值, 然后将两表笔反接重测。若第一次测得的阻值比第二次小, 说明原假设成立, 因为 c 、 e 问电阻值小说明通过万用表的电流大, 偏置正常。 ③用数字万用表测二极管的挡位也能检测三极管的PN结,可以很方便地确定三极管的好坏及类型,但要注意,与指针式万用表不同,数字式万用表红表笔为 内部电池的正端。例:当把红表笔接在假设的基极上, 而将黑表笔先后接到其余两个极上, 如果表显示通〈硅管正向压降在0.6V 左右), 则假设的基极是正确的, 且被测三极管为NPN 型管。 数字式万用表一般都有测三极管放大倍数的挡位(hFE), 使用时, 先确认晶体管类型, 然后将被测管子 e 、b 、c三脚分别插入数字式万用表面板对应的三极管插孔中,表显示出hFE 的近似值。 三极管的管型及管脚的判别 为了迅速掌握测判方法，结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。”下面进行解释。 一、三颠倒，找基极 大家知道，三极管是含有两个PN结的半导体器件。根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管； 测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位，红表笔正，黑表笔负。 假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试的第一步是判断哪个管脚是基极。这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的 关于三极管工作于开关状态的原理解析 晶体三极管的实际开关特性决定于管子的工作状态。晶体三极管输出特性三个工作区，即截止区、放大区、饱和区,如图4.2.1(b)所示。如果要使晶体三极管工作于开关的接通状态，就应该使之工作于饱和区； 要使晶体三极管工作于开关的断开状态，就应该使之工作于截止区，发射极电流iE=0，这时晶体三极管处于截止状态，相当于开关断开。集电结加有反向电压，集电极电流iC=ICBO，而基极电流iB=-ICBO。说明三极管截止时，iB并不是为0，而等于-ICBO。基极开路时，外加电源电压VCC使集电结反向偏置，发射结正向偏置晶体三极管基极电流iB=0时，晶体管并未进入截止状态，这时iE=iC =ICEO还是较大的。晶体管进入截止状态，晶体管基极与发射极之间加反向电压，这时只存在集电极反向饱和电流ICBO，iB =-ICBO，iE=0，为临界截止状态。进一步加大基极电压的绝对值，当大于VBO时，发射结处于反向偏置而截止，流过发射结的电流为反向饱和电流IEBO，这时晶体管进入截止状态iB = -(ICBO+ IEBO)，iC= ICBO。发射结外加正向电压不断升高，集电极电流不断增加。同时基极电流也增加，随着基极电流iB 的增加基极电位vB升高，而随着集电极电流iC的增加，集电极电位vC却下降。当基极电流iB增大到一定值时，将出现vBE =vCE的情况。这时集电结为零偏，晶体管出现临界饱和。 如果进一步增大iB ，iB增大，使得集电结由零偏变为正向偏置，集电结位垒降低，集电区电子也将注入基区，从而使集电极电流iC随基极电流iB的增大而增大的速度减小。这时在基区存储大量多余电子-空穴对，当iB继续增大时，iC基本维持不变，即iB失去对iC的控制作用，或者说这时晶体管的放大能力大大减弱了。这时称晶体管工作于饱和状态。一般地说，在饱和状态时饱和压降VBE(sat)近似等于0.7V，VCE(sat)近似等于0.3V。由图4.2.1(a)可看出，集电极电流iC的增加受外电路的限制。由电路可得出iC的最大值为ICM= VCC/ RC。晶体管进入饱和状态，基极电流增大，集电极电流变化很小，即iC=ICS=(VCC-VBE(sat))/RC晶体管处于临界饱和时的基极电流为IBS=ICS/β=(VCC-VBE(sat))/βRC 基极电阻增大,驱动电流不足,特别是晶体管从放大区进入饱和区时时间太长,开关晶体管发热烧坏,因此此电阻的计算为:Rb《=Hfe*(Vb-0.7)/Icm 在简易自动控制电路中，将介绍一些模拟实验电路，利用一些物理现象产生的力、热、声、光、电信号，实现自动控制，以达到某种控制效果。 三极管三个管脚识别1、由三极管外形判断三个管脚 2、用万用表测量判断 可以用万用表来初步确定三极管的好坏及类型(NPN 型还是PNP 型),并辨别出e（发射极）、b（基极）、c（集电极）三个电极。测试方法如下: ①用指针式万用表判断基极 b 和三极管的类型: 将万用表欧姆挡置"R ×100" 或"R×lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧), 则假设的基极是正确的,且被测三极管为PNP 型管。如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为"基极"，再重复上述测试。 ②判断集电极c和发射极e: 仍将指针式万用表欧姆挡置"R × 100"或"R × 1k" 处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极( 不能使b、c直接接触), 通过人体, 相当 b 、 C 之间接入偏置电阻, 读出表头所示的阻值, 然后将两表笔反接重测。若第一次测得的阻值比第二次小, 说明原假设成立, 因为c 、e 问电阻值小说明通过万用表的电流大, 偏置正常。 ③用数字万用表 测二极管的挡位也能检测三极管的PN结,可以很方便地确定三极管的好坏及类型,但要注意,与指针式万用表不同,数字式万用表红表笔为内部电池的正端。例:当把红表笔接在假设的基极上, 而将黑表笔先后接到其余两个极上, 如果表显示通〈硅管正向压降在0.6V 左右), 则假设的基极是正确的, 且被测三极管为NPN 型管。 数字式万用表一般都有测三极管放大倍数的挡位(hFE), 使用时, 先确认晶体管类型, 然后将被测管子e 、b 、c三脚分别插入数字式万用表面板对应的三极管插孔中,表显示出hFE 的近似值。 三极管的工作原理（转载） 三极管的工作原理 对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量。 但三极管厉害的地方在于：它可以通过小电流去控制大电流。 放大的原理就在于：通过小的交流输入，控制大的静态直流。 假设三极管是个大坝，这个大坝奇怪的地方是，有两个阀门，一个大阀门，一个小阀门。小阀门可以用人力打开，大阀门很重，人力是打不开的，只能通过小阀门的水力打开。 所以，平常的工作流程便是，每当放水的时候，人们就打开小阀门，很小的水流涓涓流出，这涓涓细流冲击大阀门的开关，大阀门随之打开，汹涌的江水滔滔流下。 如果不停地改变小阀门开启的大小，那么大阀门也相应地不停改变，假若能严格地按比例改变，那么，完美的控制就完成了。 在这里，Ube就是小水流，Uce就是大水流，人就是输入信号。当然，如果把水流比为电流的话，会更确切，因为三极管毕竟是一个电流控制元件。 如果某一天，天气很旱，江水没有了，也就是大的水流那边是空的。管理员这时候打开了小阀门，尽管小阀门还是一如既往地冲击大阀门，并使之开启，但因为没有水流的存在，所以，并没有水流出来。这就是三极管中的截止区。 饱和区是一样的，因为此时江水达到了很大很大的程度，管理员开的阀门大小已经没用了。如果不开阀门江水就自己冲开了，这就是二极管的击穿。 在模拟电路中，一般阀门是半开的，通过控制其开启大小来决定输出水流的大小。没有信号的时候，水流也会流，所以，不工作的时候，也会有功耗。 而在数字电路中，阀门则处于开或是关两个状态。当不工作的时候，阀门是完全关闭的，没有功耗。 结构与操作原理 三极管的基本结构是两个反向连结的pn接面，如图1所示，可有pnp和npn 两种组合。三个接出来的端点依序称为射极（emitter, E）、基极（base, B）和集 极（collector, C），名称来源和它们在三极管操作时的功能有关。图中也显示出 npn与pnp三极管的电路符号，射极特别被标出，箭号所指的极为n型半导体， 和二极体的符号一致。在没接外加偏压时，两个pn接面都会形成耗尽区，将中 性的p型区和n型区隔开。 图1 pnp(a)与npn(b)三极管的结构示意图与电路符号。 三极管的电特性和两个pn接面的偏压有关，工作区间也依偏压方式来分类，这里 我们先讨论最常用的所谓”正向活性区”(forward active)，在此区EB极间的pn接 面维持在正向偏压，而BC极间的pn接面则在反向偏压，通常用作放大器的三极管 都以此方式偏压。图2(a)为一pnp三极管在此偏压区的示意图。 EB接面的空乏 区由于在正向偏压会变窄，载体看到的位障变小，射极的电洞会注入到基极，基 极的电子也会注入到射极；而BC接面的耗尽区则会变宽，载体看到的位障变大， 故本身是不导通的。图2(b)画的是没外加偏压，和偏压在正向活性区两种情形 下，电洞和电子的电位能的分布图。 三极管和两个反向相接的pn二极管有什么差别呢？其间最大的不同部分就在 于三极管的两个接面相当接近。以上述之偏压在正向活性区之pnp三极管为例， 射极的电洞注入基极的n型中性区，马上被多数载体电子包围遮蔽，然后朝集电极 方向扩散，同时也被电子复合。当没有被复合的电洞到达BC接面的耗尽区时， 会被此区内的电场加速扫入集电极，电洞在集电极中为多数载体，很快藉由漂移电流 到达连结外部的欧姆接点，形成集电极电流IC。 IC的大小和BC间反向偏压的大小 关系不大。基极外部仅需提供与注入电洞复合部分的电子流IBrec，与由基极注入 射极的电子流InB? E（这部分是三极管作用不需要的部分）。 InB? E在射极与与电 洞复合，即InB? E=I Erec。pnp三极管在正向活性区时主要的电流种类可以清楚地 在图3(a)中看出。 三极管的工作原理 对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量。 但三极管厉害的地方在于：它可以通过小电流去控制大电流。放大的原理就在于：通过小的交流输入，控制大的静态直流。 假设三极管是个大坝，这个大坝奇怪的地方是，有两个阀门，一个大阀门，一个小阀门。小阀门可以用人力打开，大阀门很重，人力是打不开的，只能通过小阀门的水力打开。 所以，平常的工作流程便是，每当放水的时候，人们就打开小阀门，很小的水流涓涓流出，这涓涓细流冲击大阀门的开关，大阀门随之打开，汹涌的江水滔滔流下。如果不停地改变小阀门开启的大小，那么大阀门也相应地不停改变，假若能严格地按比例改变，那么，完美的控制就完成了。在这里，Ube就是小水流，Uce就是大水流，人就是输入信号。当然，如果把水流比为电流的话，会更确切，因为三极管毕竟是一个电流控制元件。如果某一天，天气很旱，江水没有了，也就是大的水流那边是空的。管理员这时候打开了小阀门，尽管小阀门还是一如既往地冲击大阀门，并使之开启，但因为没有水流的存在，所以，并没有水流出来。这就是三极管中的截止区。饱和区是一样的，因为此时江水达到了很大很大的程度，管理员开的阀门大小已经没用了。如果不开阀门江水就自己冲开了，这就是二极管的击穿。在模拟电路中，一般阀门是半开的，通过控制其开启大小来决定输出水流的大小。没有信号的时候，水流也会流，所以，不工作的时候，也会有功耗。而在数字电路中，阀门则处于开或是关两个状态。当不工作的时候，阀门是完全关闭的，没有功耗。 结构与操作原理 三极管的基本结构是两个反向连结的pn接面，如图1所示，可有pnp和npn 两种组合。三个接出来的端点依序称为射极（emitter, E）、基极（base, B）和集极（collector, C），名称来源和它们在三极管操作时的功能有关。图中也显示出 npn与pnp三极管的电路符号，射极特别被标出，箭号所指的极为n型半导体，和二极体的符号一致。在没接外加偏压时，两个pn接面都会形成耗尽区，将中性的p型区和n型区隔开。 图1 pnp(a)与npn(b)三极管的结构示意图与电路符号。 1.三极管工作状态的判断方法： 分析电路时，判断三极管的功能，如果能够知道该三极管三个管脚的电压和该三极管起得作用（放大还是开关），。对于NPN而言，如果Uc>Ub>Ue,该管处于放大状态，放大一定的电流，一般是在模拟电路中起了作用（此时Uce之间的电压是不确定的）；如果Ub>Ue, Ub>Uc,该管处于饱和状态，c-e之间导通，其管压降为0.3-0.7V,与截止区相对立，此时该 二极管起到了开关的作用， 如图所示： 般应用在数字电路中。 3.72 12 * 饱和 3. 3 放大区截■ 止 3 区 3 区 对于PNP而言，当Ue>Ub>Uc即集电极反偏、发射极正偏，处于放大状态；当Ue>Ub 且 Uc>Ub（这时候，Uc^ Ue）,即集电极和发射极都正偏，处于饱和状态。 2.三极管的使用方法： 我们经常在单片机系统中连接三极管起到开关的作用，经典电路如下图所示： 如果在单片机系统中出现三极管时，那么该三极管大多数甚至几乎全部情况下都会处于 开-关状态。因为单片机输出的都是数字量，要么是0,要么是1,不可能出现别的情况。因 此对应的三极管也要么开通，要么关断。 在上面电路中，如果按照开始时说的三极管状态的判别方法，是不行的。因为c点得工 作电压是不确定的（实际上在真正的电路中c点电压是确定的，但是从电路图中我们看不出 来）。真正的判断方法如下：当I/0引脚为高电平时，b点基极的电流是一定的，那么c点电 流也是一定的，而且是处在了三极管的饱和区，因此b点的电压为0.7v,三极管导通，贝U c 点的电压与e点压相同（比e点略大，约为0.5v,即为Uce）,即OUT （输出端处于低电平）端为低电平状态。当I/0引脚为低电平时，NPN三极管断开，c-e之间不导通，那么此时 c 点（OUT）电位为高电平即VCC电压。这从而达到了用单片机引脚来控制Vcc的效果。 综上所述：当I/O为高电平，b-e之间有电压，三极管导通，c-e管压降小，OUT为低电平（Q 0.5）;当I/O为低电平时，b-e之间没电压，三极管关断，c-e管压降非常大，OUT为高电平=Vcc; 上面就是NPN的使用方法。我们可以这么理解：在使用NPN时，要尽可能将e端接地，当b 端比e端至少高0.7v时，管子导通；否则管子断开。 同理,我们可以得出PNP三极管的使用电路和方法： 快速确定三极管工作状态的方法 重庆易天龙 三极管有放大、饱和、截止三种工作状态，放大电路中的三极管是否处于放大状态或处于何种工作状态，对于学生是一个难点。笔者在长期的教学实践中发现，只要深刻理解三极管三种工作状态的特点，分析电路中三极管处于何种工作状态就会容易得多，下面结合例题来进行分析。 一、三种工作状态的特点 1．三极管饱和状态下的特点 要使三极管处于饱和状态，必须基极电流足够大，即Is≥IBs。三极管在饱和时，集电极与发射极间的饱和电压(Uces)很小，根据三极管输出电压与输出电流关系式Uce＝Ec－IcRc，所以 三极管饱和后，C、E间的饱和电阻RcEs=UcEs／Ics，UcEs很小，Ics最大，故饱和电阻RcEs很小。所以说三极管饱和后C、E问视为短路，饱和状态的NPN型三极管等效电路如图1a所示。 2．三极管截止状态下的特点 三极管截止后，C、E间的截止电阻Rce＝UcE／Ic，UcEs很大，等于电源电压，Ics极小，C、E间电阻RcE很大，所以，三极管截止后C、E间视为开路，截止状态的NPN型三极管等效电路如图1b。 3．三极管放大状态下的特点 要使三极管处于放大状态，基极电流必须为：0 三极管的识别与检测方法（2） 课型：理论+实践 教学目标 1、熟悉三极管外形，图形符号和文字符号； 2、了解三极管的种类与特点； 3、了解三极管的特性与参数； 4、掌握常用三极管的命名方法； 教学重点与难点 1、掌握三极管的外形，图形符号和文字符号； 2、了解三极管的种类与特点； 教学方法 讲授法、演示法 教学安排：2课时 教学过程 一、项目实施 任务一：普通三极管的识别与检测 工作任务： 1.识别不同类别的三极管 2.测量三极管 工作步骤： 1.识别各种三极管(按功率) （1）普通小功率三极管 普通小功率三极管通常采用TO-92封装，如图所示为9013三极管，其引脚顺序为E、B、C（引脚向下，面向元件型号）。 （2）中功率三极管 图所示为NPN型中功率三极管TIP41，其引脚顺序为B、C、E（引脚向下，面向元件型号），中功率三极管通常采用TO-220封装。 （3）金属外壳三极管 如图所示为开关三极管2N2222A，该三极管为NPN型三极管，采用金属外壳封装TO-18或TO-39，其引脚顺序如图所示，引脚向下，从凸起位置依次为E、B、C。 （4）大功率金属外壳三极管 图为大功率金属外壳三极管，其封装形式通常为TO-3,其外壳通常为集电极（C），另外两个引脚分别为基极（B）和发射极（E）。 （5）贴片三极管 图为贴片三极管8550,8550为小功率PNP三极管,其贴片型号为2TY，引脚顺序如图所示。 2、识别各种三极管（按引脚的现状） （1）色点标志 （2）凸形标记 （3）三角排列 （4）三脚等距平面性 （5）带散热片的三极管 3.用指针式万用表测量三极管 步骤一：判断三极管的基极(B) 用万用表R×1K档或R×100档依次测量三极管各极之间的正反向阻值，并将测得阻值填入表中。然后分析表中测得数据，观察哪一个引脚与其他两个引脚之间的测得的阻值均较小，如果符合这一条件，则这个引脚就是三极管的基极（B）。 步骤二：判断三极管的管型(PNP还是NPN) 将万用表置于R×1K档或R×100档，将万用表的黑表笔接三极管的基极，红表笔在其他极，如果阻值均较小，则表明这是一个NPN型三极管。如果是高阻值，改用红表笔接三极管的基极，黑表笔在其他引脚，若阻值均较小，则表明这是一个PNP型三极管。 步骤三：辨别三极管的集电极(C)和发射极（E） 方法一：将万用表置于R×1K档或R×100档，用“鳄鱼夹”夹持管脚，或用两手分别捏住表笔和管脚，然后用舌尖舔基极，利用人体电阻作为基极偏流电阻，也可进行测量。指针偏转较大的那一次，黑表笔所接为集电极（NPN管），红表笔所接为发射极。PNP管正好相反。 方法二：将万用表置于HFE档，将三极管管按假定的E、C插入万用表的“三极管测量 三极管状态判断 NPN管:放大状态Vc>Vb>Ve,饱和状态Vb>ve,Vb>vc,截止状态Vc=+V,Vb=0 PNP管:放大状态Ve>Vb>Vc,饱和状态Vb 用万用表定性判断场效应管、三极管的好坏 一、定性判断MOS型场效应管的好坏 先用万用表R×10kΩ挡(内置有9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。给栅、源极之间充电，此时万用表指针有轻微偏转。再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。 二、定性判断结型场效应管的电极 将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。若发现表针有轻微摆动，就证明第三脚为栅极。欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。 判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明显。如表针向左侧大幅度偏转，就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑。但表针究竟向哪个方向偏转，应视感应电压的极性（正向电压或反向电压）及管子的工作点而定。 注意事项： （1）试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。但是，如果两手分别接触D、S极，并且用手指摸住栅极时，有可能观察到表针向右偏转的情形。其原因是人体几个部位和电阻对场效应管起到偏置作用，使之进入饱和区。（2）也可以用舌尖舔住栅极，现象同上。 三、晶体三极管管脚判别 三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e和基极b，目前常见的三极管是硅平面管，又分PNP和NPN型两类。现在锗合金管已经少见了。 这里向大家介绍如何用万用表测量三极管的三个管脚的简单方法。 1.找出基极，并判定管型（NPN或PNP） 对于PNP型三极管，C、E极分别为其内部两个PN结的正极，B极为它们共同的负极，而对于NPN型三极管而言，则正好相反：C、E极分别为两个PN结的负极，而B极则为它们共用的正极，根据PN结正向电阻小反向电阻大的特性就可以很方便的判断基极和管子的类型。具体方法如下： 将万用表拨在R×100或R×1K档上。红笔接触某一管脚，用黑表笔分别接另外两个管脚，这样就可得到三组（每组两次）的读数，当其中一组二次测量都是几 1、三极管的正偏与反偏：给PN结加的电压和PN结的允许电流方向一致的叫正偏，否则就是反偏。即当P区（阳极）电位高于N区电位时就是正偏，反之就是反偏。例如NPN型三极管，位于放大区时，Uc>Ub集电极反偏，Ub>Ue发射极正偏。总之，当p型半导体一边接正极、n型半导体一边接负极时，则为正偏，反之为反偏。 NPN和PNP主要是电流方向和电压正负不同。 NPN是用B—E的电流（IB）控制C—E的电流（IC），E极电位最低，且正常放大时通常C极电位最高，即VC>VB>VE。 PNP是用E—B的电流（IB）控制E—C的电流（IC），E极电位最高，且正常放大时通常C极电位最低，即VC 2、三极管的三种工作状态：放大、饱和、截止 （1）放大区：发射结正偏，集电结反偏。对于NPN管来说，发射极正偏即基极电压Ub>发射极电压Ue，集电结反偏就是集电极电压Uc>基极电压Ub。放大条件：NPN管：Uc>Ub>Ue；PNP管：Ue>Ub>Uc。 （2）饱和区：发射结正偏、集电结正偏--BE、CE两PN结均正偏。即饱和 导通条件：NPN管：Ub>Ue,Ub>Uc，PNP型管：Ue>Ub,Uc>Ub。饱合状态的特征是：三极管的电流Ib、Ic 都很大，但管压降Uce 却很小，Uce≈0。这时三极管的c、e 极相当于短路，可看成是一个开关的闭合。饱和压降，一般在估算小功率管时，对硅管可取0.3V，对锗管取0.1V。此时的，iC几乎仅决定于Ib，而与Uce无关，表现出Ib对Ic的控制作用。 （3）截止区：发射结反偏，集电结反偏。由于两个PN 结都反偏，使三极 管的电流很小，Ib≈0，Ic≈0，而管压降Uce 却很大。这时的三极管c、e 极相当于开路。可以看成是一个开关的断开。 3、三极管三种工作区的电压测量 如何判断电路中的一个NPN硅晶体管处于饱和,放大,截止状态？用电压表 测基极与射极间的电压Ube。 饱和状态 eb有正偏压约0.65V左右,ce电压接近0V. 放大状态 eb有正偏压约0.6V,ce电压大于0.6V小于电源电压. 截止状态 eb电压低于0.6V,ce电压等于或接近电源. 在实际工作中，可用测量BJT各极间电压来判断它的工作状态。NPN型硅管的典型数据是：饱和状态Ube=0.7V，Uce=0.3V；放大区Ube=0.7V；截止区Ube=0V。这是对可靠截止而言，实际上当Ube<0.5V时，即已进入截止状态。对于PNP管，其电压符号应当相反。 截止区：就是三极管在工作时，集电极电流始终为0。此时，集电极与发射极间电压接近电源电压。对于NPN型硅三极管来说，当Ube在0～0.5V 之间时，Ib很小，无论Ib怎样变化，Ic都为0。此时，三极管的内阻（Rce）很大，三极管截止。当在维修过程中，测得Ube低于0.5V或Uce接近电源电压时，就可 知道三极管处在截止状态。 三极管工作原理及主要参数详解 三极管（全称：半导体三极管，也称双极型晶体管、晶体三极管），是一种控制电流的半 导体器件其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。介绍三极 管的工作原理以及主要参数。 晶体三极管是p型和n型半导体的有机结合，两个pn结之间的相互影响，使pn结的功能 发生了质的飞跃，具有电流放大作用。晶体三极管按结构粗分有npn型和pnp型两种类型。如图2-17所示。（用Q、VT、PQ表示）三极管之所以具有电流放大作用，首先，制造工 艺上的两个特点： （1）基区的宽度做的非常薄; （2）发射区掺杂浓度高，即发射区与集电区相比具有杂质浓度高出数百倍。 晶体三极管的工作原理 三极管工作必要条件是（a）在B极和E极之间施加正向电压（此电压的大小不能超过 1V）;（b）在C极和E极之间施加反向电压（此电压应比eb间电压较高）;（c）若要取得 输出必须施加负载。 当三极管满足必要的工作条件后，其工作原理如下： （1）基极有电流流动时。由于B极和E极之间有正向电压，所以电子从发射极向基极移动，又因为C极和E极间施加了反向电压，因此，从发射极向基极移动的电子，在高电压 的作用下，通过基极进入集电极。于是，在基极所加的正电压的作用下，发射极的大量电 子被输送到集电极，产生很大的集电极电流。 （2）基极无电流流动时。在B极和E极之间不能施加电压的状态时，由于C极和E极间 施加了反向电压，所以集电极的电子受电源正电压吸引而在C极和E极之间产生空间电荷区，阻碍了从发射极向集电极的电子流动，因而就没有集电极电流产生。 综上所述，在晶体三极管中很小的基极电流可以导致很大的集电极电流，这就是三极管的 电流放大作用。此外，三极管还能通过基极电流来控制集电极电流的导通和截止，这就是 三极管的开关作用（开关特性）。 晶体三极管共发射极放大原理如下图所示： A、vt是一个npn型三极管，起放大作用。 B、ecc 集电极回路电源（集电结反偏）为输出信号提供能量。 C、rc 是集电极直流负载电阻，可以把电流的变化量转化成电压的变化量反映在输出端。 三极管的检测及其管脚的判别 使用数字万用表判断三极管管脚(图解教程) 现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。我倒认为数字万用表在测量三极管时更加的方便。以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。 手头上有一些BC337的三极管，假设不知它是PNP管还是NPN 管。 图1三极管 我们知道三极管的内部就像二个二极管组合而成的。其形式就像下图。中间的是基极（B极）。 图2三极管的内部形式 首先我们要先找到基极并判断是PNP还是NPN管。看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。这时我们可以用数字万用表的二极管档去测基极，看图3。对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。对于NPN表来说则是红表笔（连表内电池正极）连在基极上。从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。 图3万用表的二极管测量档 图4判断BC337的B极和管型(1) 图4判断BC337的B极和管型(2) 找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。而利用数字表的三伋管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。 把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。读数，再把它的另二脚反转，再读数。读数较大的那次极性就对上表上所标的字母，这时就对着字母去认BC337的C，E 极。学会了，其它的三极管也就一样这样做了，方便快速。 图5万用表上的hFE档 三极管的检测方法 1、中、小功率三极管的检测 A、已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏 (a)、测量极间电阻。将万用表置于R×100或R×1k挡，按照红、黑表笔的六种不同接法进行测试。其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。 (b)、三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。 通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下： 万用表电阻的量程一般选用R×100或R×1k挡，对于PNP管，黑表管接e 极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。要求测得的电阻越大越好。e－c间的阻值越大，说明管子的ICEO越小；反之，所测阻值越小，说明被测管的ICEO越大。一般说来，中、小功率硅管、锗材料低频管，其阻值应分别在几百千欧、几十千欧及十几千欧以上，如果阻值很小或测试时万用表指针来回晃动，则表明ICEO很大，管子的性能不稳定。 (c)、测量放大能力(β)。目前有些型号的万用表具有测量三极管hFE的刻度线及其测试插座，可以很方便地测量三极管的放大倍数。先将万用表功能开关拨至 挡，量程开关拨到ADJ位置，把红、黑表笔短接，调整调零旋钮，使万用 表指针指示为零，然后将量程开关拨到hFE位置，并使两短接的表笔分开，把被测三极管插入测试插座，即可从hFE刻度线上读出管子的放大倍数。 另外：有此型号的中、小功率三极管，生产厂家直接在其管壳顶部标示出不同色点来表明管子的放大倍数β值，其颜色和β值的对应关系如表所示，但要注意，各厂家所用色标并不一定完全相同。 B、检测判别电极 (a)、判定基极。用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测三极管为PNP型管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN 型管。 (b)、判定集电极c和发射极e。(以PNP为例)将万用表置于R×100或R×1k挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。 C、判别高频管与低频管 高频管的截止频率大于3MHz，而低频管的截止频率则小于3MHz，一般情况下，二者是不能互换的。 D、在路电压检测判断法三极管的判断方法
