EI152
GEB50
GEB54
GEB56
GEB57
GEB60
EI188
GEB64
EI210
GEB70
EI240
GEB80
GEB90
GEB100
GEB120
我国及日本硅钢片牌号表示方法
中国牌号表示方法：
（1）冷轧无取向硅钢片
表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为的单位重量铁损值。）的100倍+厚度值的100倍。如DW470-50 表示铁损值为kg，厚度为的冷轧无取向硅钢，现新型号表示为50W470。
（2）冷轧取向硅钢带片
表示方法：DQ+铁损值（在频率为50HZ，波形为正弦的磁感峰值为的单位重量铁损值。）的100倍+厚度值的100倍。有时铁损值后加G表示高磁感。如DQ133-30表示铁损值为，厚度为的冷轧取向硅钢带（片），现新型号表示为30Q133。
（3）热轧硅钢板
热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量≤%）、高硅钢（含硅量＞%）。表示方法：DR+铁损值（用50HZ反复磁化和按正弦形变化的磁感应强度最大值为时的单位重量铁损值）的100倍+厚度值的100倍。如DR510-50表示铁损值为，厚度为的热轧硅钢板。家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。
日本牌号表示方法：
（1）冷轧无取向硅钢带
由公称厚度（扩大100倍的值）+代号A+铁损保证值（将频率50HZ ，最大磁通密度为时的铁损值扩大100倍后的值）。如50A470表示厚度为，铁损保证值为≤的冷轧无取向硅钢带。 （2）冷轧取向硅钢带
由公称厚度（扩大100倍的值）+代号G ：表示普通材料，P ：表示高取向性材料+铁损保证值（将频率50HZ ，最大磁通密度为时的铁损值扩大100倍后的值）。如30G130表示厚度为，铁损保证值为≤的冷轧取向硅钢带。
电源变压器常用铁芯规格列表 常用国标部标全长a 全宽f 窗高e 窗宽c 舌宽d 边宽b EI28 28.0 25.0 17.0 6.0 8.0 4.0 EI30 30.0 25.0 15.0 5.0 10.0 5.0 EI35 35.0 29.5 19.5 7.7 9.6 5.0 GE10 36.0 31.0 18.0 6.5 10.0 6.5 EI38 38.0 32.0 19.2 6.4 12.8 6.4 EI41 41.0 33.0 21.0 8.0 13.0 6.0 EI42 42.0 35.0 21.0 7.0 14.0 7.0 GE12 44.0 38.0 22.0 8.0 12.0 8.0 EI48 EI48 48.0 40.0 24.0 8.0 16.0 8.0 GE14 50.0 43.0 25.0 9.0 14.0 9.0 EI54 54.0 45.0 27.0 9.0 18.0 9.0 GE16 56.0 48.0 28.0 10.0 16.0 10.0 EI57 57.0 47.5 28.5 9.5 19.0 9.5 EI60 60.0 50.0 30.0 10.0 20.0 10.0 EI66 EI66 66.0 55.0 33.0 11.0 22.0 11.0 GE19 67.0 57.5 33.5 12.0 19.0 12.0 EI75 75.0 62.5 37.5 12.5 25.0 12.5 EI76 76.2 63.5 38.1 12.7 25.4 12.7 GEB22 78.0 67.0 39.0 14.0 22.0 14.0
EI84 84.0 70.0 42.0 14.0 28.0 14.0 EI86 85.8 71.5 42.9 14.3 28.6 14.3 GEB26 94.0 81.0 47.0 17.0 26.0 17.0 EI96 EI96 96.0 80.0 48.0 16.0 32.0 16.0 EI105 105.0 87.5 52.5 17.5 35.0 17.5 GEB30 106.0 91.0 53.0 19.0 30.0 19.0 常用国标部标全长a 全宽f 窗高e 窗宽c 舌宽d 边宽b EI108 108.0 90.0 54.0 18.0 36.0 18.0 EI114 114.0 95.0 57.0 19.0 38.0 19.0 EI120 120.0 100.0 60.0 20.0 40.0 20.0 GEB35 123.0 105.5 61.5 22.0 35.0 22.0 GEB44 132.0 110.0 66.0 22.0 44.0 22.0 EI133 133.2 111.0 66.6 22.2 44.4 22.2 GEB40 144.0 124.0 72.0 26.0 40.0 26.0 EI150 150.0 125.0 75.0 25.0 50.0 25.0 EI152 152.4 127.0 76.2 25.4 50.8 25.4 GEB50 154.0 127.0 77.0 27.0 50.0 25.0 GEB54 162.0 135.0 81.0 27.0 54.0 27.0 GEB56 168.0 140.0 84.0 28.0 56.0 28.0 GEB57 171.0 142.8 85.8 28.5 57.0 28.5 GEB60 180.0 150.0 90.0 30.0 60.0 30.0
目录 1 概述SB-007.6 第 1 页 2 绕组导线电阻损耗（P R）计算SB-007.6 第 1 页 3 绕组附加损耗（P f）计算SB-007.6 第1页3.1 层式绕组的附加损耗系数（K f %）SB-007.6 第 1 页3.2 饼式绕组的附加损耗系数（K f %）SB-007.6 第 2 页3.3 导线中涡流损耗系数（K w %）计算SB-007.6 第 2 页 3.3.1 双绕组运行方式的最大纵向漏磁通密度（B m）计算SB-007.6 第 2 页3.3.2 降压三绕组变压器联合运行方式的最大纵向漏磁通密度（B m）计算SB-007.6 第 3 页 SB-007.6 第3 页3.3.3 升压三绕组（或高-低-高双绕组）变压器联合运行方式的最大纵向漏 磁通密度（B m）计算 3.3.4 双绕组运行方式的涡流损耗系数（K w %）简便计算SB-007.6 第4 页3.4 环流损耗系数（K C %）计算SB-007.6 第 4 页3. 4.1 连续式绕组的环流损耗系数（K C %）计算SB-007.6 第4 页3.4.2 载流单螺旋―242‖换位的绕组环流损耗系数（K C1 %）计算SB-007.6 第5 页 SB-007.6 第5 页3.4.3 非载流(处在漏磁场中间)单螺旋―242‖换位的绕组环流损耗系数 （K C2 %）计算 3.4.4 载流双螺旋―交叉‖换位的绕组环流损耗系数(K C1 %)计算SB-007.6 第6 页 SB-007.6 第7 页3.4.5 非载流(处在漏磁场中间)双螺旋―交叉‖ 换位的绕组环流损耗 系数（K C2 %）计算 4引线损耗（P y）计算SB-007.6 第7 页5杂散损耗（P ZS）计算SB-007.6 第8 页5.1小型变压器的杂散损耗（P Z S）计算SB-007.6 第8 页5.2中大型变压器的杂散损耗（P Z S）计算SB-007.6 第9 页5.3 特大型变压器的杂散损耗（P Z S）计算SB-007.6 第10 页
EE/EI型 磁芯外形：EE型、EI型 特点及应用范围:具有适用范围广，工作频率高，工作电压范围宽，输出功率大等．广泛应用于开关电源、 计算机、电子镇流器及家用电器等。 以下仅为例示尺寸，我公司可根据客户要求进行定制。 尺寸(mm) TYPE 序号针数 A B C±0.5D±0.5 E±0.5F EE-8.3 6 8 8 6 4 2.5 8.3 V EE-10 811.510.2 8 4 2.5 10.2 V EE-131012 12.5 8.5 4 2.5 13 V EE-16-1 614.813.3 9 4 3 16 V EE-16-21015.413 10.5 4 3.2 17.1 V EEL-161028.516 12.3 4 4.3 21.9 V EE-19-1 817.616 10 4 5 19 V EE-19-21017.216.213 4 3.9 20 V EEL-191031.516 10.5 4 4 21.1 V EEL-19-11015.630 24.1 4 3.5 21 H EE-25-1 620 18.212.5 4 6.3 25.2 V EE-25-2 821.717.512.6 4 5 25.2 V EE-25-31022.225 15.4 4 5 26.1 H EEL-25 835.317.512.5 4 5 25.2 V EE-301021 29.225.2 4 5 30 H EE-401427.630.525.8 4 5 40 H EE-42/15-11233.844 35.5 4 5 42 H EE-42/15-21641.348 37.7 4 5 42 H EE-42/15-31848.732 27.5 4 5 45.1 V EE-42/20-11245 39.832.5 4 5 42 V EE-42/20-21644.250 37.8 4 5 42.2 H EE-42/20-31844.137 27.3 4 5 45.3 V EE-552050 50 45.5 4 5 55 H

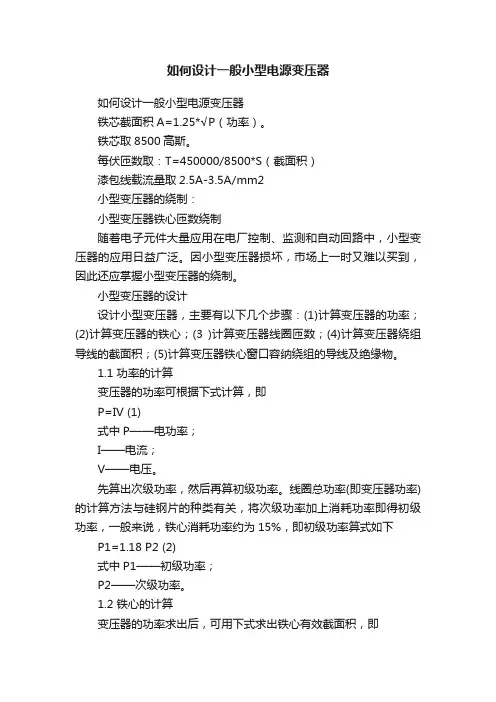

变压器初、次线匝数,与其输入输出电压及输出功率有关，功率大小又与硅钢片截面积有关。 第一种: 常用小型变压器每伏匝数计算公式为：N=10000/ 这里：N—每伏匝数，F—交流电频率（我国为50HZ），B—磁通密度，S——铁芯截面积 磁通密度一般因材料而异，常见的硅钢片取左右. 根据此公式，你量一下变压器磁芯尺寸，计算出截面积，就可推算出每伏匝数。知道每伏匝数后，即可方便计算出初、次线匝数了。 例如：量得一小型变器中间舌宽为2CM，叠厚为3CM，则基截面为：2*3=6（CM^2） 如用H23片，取B值为。则计算每伏匝数为： N＝10000/*50**6=（匝/伏） 如果初线接220V电源，则初线匝数=220*=（匝）取1179即可。设次级输出电源为12V，则12*=，取64匝即可，你如果是自己维修绕制，还需根据功率和电压再计算出线经大小。 第二种: 只要知道铁芯中柱的截面积、导磁率即可以计算匝数，知道功率就能计算线径。
例题： 变压器初级电压220V，次级电压12V，功率为100W，求初、次级匝数及线径。 选择变压器铁芯横截面积： S＝×根号P＝×根号100＝×10≈13(平方CM)， EI形铁芯中间柱宽为3CM，叠厚为，即3× 求每伏匝数：N＝×100000/B×S B＝硅钢片导磁率，中小型变压器导磁率在6000～12000高斯间选取，现今的硅钢片的导磁率一般在10000高斯付近，取10000高斯。 公式简化：N＝×100000/10000×S＝45/S N＝45/13≈(匝) 初、次级匝数： N1＝220×＝770(匝) N2＝12×＝42(匝) 在计算次级线圈时，考虑到变压器的漏感及线圈的铜阻，故须增加5%的余量。 N2＝42×≈44(匝) 求初、次级电流： I1＝P/U＝100/220≈(A) I2＝P/U＝100/12≈(A) 求导线直径：(δ是电流密度，一般标准线规为每M
精心整理 SC（B）9、SC（B）10型树脂绝缘干式电力变压器 产品概述的内容： 我公司生产的SC系列树脂绝缘干式电力变压器是引进ABB-Micafil公司90年代FRVT制造技术和欧洲最新带填料真空薄绝缘 浇注和低压线圈箔绕技术，并在原有设备德国GEORG公司剪切线，斯托伯格绕线机等先进的生产设备的基础上再次引进德国HUBERS新一代浇注设备；意大利新型箔式绕线机制造而成的新一代低损耗、低噪声干式变压器。经考核产品性能达到并超过了 IEC726、GB6450、GB/T10228-1997标准。在国际上处于先进水平。 产品具有损耗低、体积小、重量轻、噪声低、防潮、耐污、抗裂、抗冲击、阻燃、过载能力强和局放小（局部放电量小于10PC）等优点。 本产品结构合理，使用与监护简单方便。配备BWK系列干式变压器用温度自动检测控制系统后，可实现故障、超温的声光报 警及超温自动跳闸和自动起停风机等功能。为变压器安全可靠运行提供了有力保证。 本产品可广泛用于输变电系统、宾馆、饭店、高层建筑、商业中心、体育场馆、石化工厂、地铁、车站、机场、海上钻台等场 所。特别适合于负荷中心和具有特殊防火要求的场所。 SCB9变压器SCB10变压器 产品特点 SC系列树脂浇注干式变压器采用先进的技术和国际一流的先进设备，体质的材料、科学的配方、严格的工艺和高标准检测， 使产品具有以下特点： a、高、低压线圈均采用铜导体，SCB系列低压采用整张铜箔绕制。玻璃纤维增强，高真空状态下干燥和浇注环氧树脂。固化 后形成坚固的整体，机械强度高，抗短路性能强。局部放电量小，可靠性高，使用寿命长。 b、阻燃、防爆、不污染环境。采用进口的环氧树脂加玻璃纤维复合绝缘材料，且环氧树脂中含有一定比例的石英粉，导热系 数和阻燃性能比树脂玻璃纤维材料有很大提高，且高温下不会产生有害的气体。 c、线圈不吸潮，铁芯夹件有特殊的防蚀涂层，可在高温度和其它恶劣环境下运行。间断运行无需去潮处理。 d、抗短路、雷电冲击水平高。 e、线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自冷，对于任何防护等级的变压器，均可配置风冷系统，以提 高短时过载能力，以确保安全运行。 f、低损耗、低噪声，节能效果好，运行经济，免维护。 g、体积小，重量轻，占地空间少，安装费用低。 h、因无火灾、爆炸之忧，可分散安装在负荷中心，充分靠近用电站，从而降低线路造价和节省昂贵的低压费用。 型号含义
1 继电保护相关理论知识 1.1 继电保护的概述 研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，所以沿称继电保护。 1.2.1 继电保护的任务 当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。 1.2.2继电保护基本原理和保护装置的组成 继电保护装置的作用是起到反事故的自动装置的作用，必须正确地区分“正常”与“不正常”运行状态、被保护元件的“外部故障”与“内部故障”，以实现继电保护的功能。因此，通过检测各种状态下被保护元件所反映的各种物理量的变化并予以鉴别。依据反映的物理量的不同，保护装置可以构成下述各种原理的保护：（1）反映电气量的保护 电力系统发生故障时，通常伴有电流增大、电压降低以及电流与电压的比值(阻抗)和它们之间的相位角改变等现象。因此，在被保护元件的一端装没的种种变换器可以检测、比较并鉴别出发生故障时这些基本参数与正常运行时的差别．就可以构成各种不同原理的继电保护装置。 例如：反映电流增大构成过电流保护； 反映电压降低(或升高)构成低电压(或过电压)保护； 反映电流与电压间的相位角变化构成方向保护； 反映电压与电流的比值的变化构成距离保护。 除此以外．还可根据在被保护元件内部和外部短路时，被保护元件两端电流相位或功率方向的差别，分别构成差动保护、高频保护等。 同理，由于序分量保护灵敏度高，也得到广泛应用。 新出现的反映故障分量、突变量以及自适应原理的保护也在应用中。
EI铁芯电源变压器计算步骤 编写者：黄永吾 已知变压器有以下主要参数： 初级电压Ｕ1=220V, 频率f=50Hz 次级电压Ｕ2=20V, 电流Ｉ2=1A 其他一些要求如安规、温升、电压调整率、环境、（防潮、防震、防灰尘等）、工作状态、寿命等。
EI型变压器设计软件计算步骤如下： 1.计算变压器功率容量： 2.选择铁芯型号： 3.计算铁芯磁路等效长度： 4.计算铁芯有效截面积： 5.计算变压器等效散热面积： 6.计算铁芯重量： 7.计算胶芯容纳导线面积: 8.初定电压调整率： 9.选择负载磁通密度: 10.计算匝数： 11.计算空载电流: 12.计算次级折算至初级电流： 13.计算铁芯铁损： 14.计算铁损电流： 15.计算初级电流:
以下为结构计算： 16.计算各绕组最大导线直径： 17.校核能否绕下: 18.计算各绕组平均长度： 19.计算各绕组导线电阻: 20.计算各绕组导线质量： 21.计算各绕组铜损： 22.计算各绕组次级空载电压: 23.核算各绕组次级负载电压: 24.核算初级电流: 25.核算电压调整率： 重复8~25项计算三次： 26.修正次级匝数: 重复8~25项计算三次： 27核算变压器温升:
EI型变压器设计软件计算步骤如下： 1. 计算变压器功率容量：以下为结构计算： 2. 选择铁芯型号：16.计算各绕组最大导线直径: 3. 计算铁芯磁路等效长度：17.校核能否绕下: 4. 计算铁芯有效截面积：18.计算各绕组平均长度： 5. 计算变压器等效散热面积：19.计算各绕组导线电阻: 6. 计算铁芯重量: 20.计算各绕组导线质量: 7. 计算胶芯容纳导线面积：21.计算各绕组铜损: 8. 初定电压调整率：22.计算各绕组次级空载电压: 9. 选择负载磁通密度: 23.核算各绕组次级负载电压: 10.计算匝数：24.核算初级电流: 11.计算空载电流: 25.核算电压调整率： 12.计算次级折算至初级电流：重复8~24项计算三次： 13.计算铁芯铁损：26.修正次级匝数: 14.计算铁损电流：重复8~24项计算三次： 15.计算初级电流: 27.核算变压器温升:
设计变压器的基本公式 为了确保变压器在磁化曲线的线性区工作，可用下式计算最大磁通密度（单位：T） Bm=(Up×104)/KfNpSc 式中：Up——变压器一次绕组上所加电压（V） f——脉冲变压器工作频率（Hz) Np——变压器一次绕组匝数（匝） Sc——磁心有效截面积（cm2） K——系数，对正弦波为4.44,对矩形波为4.0 一般情况下，开关电源变压器的Bm值应选在比饱和磁通密度Bs低一些。 变压器输出功率可由下式计算（单位：W） Po=1.16BmfjScSo×10－5 式中：j——导线电流密度（A/mm2） Sc——磁心的有效截面积（cm2) So——磁心的窗口面积（cm2） 3对功率变压器的要求 （1）漏感要小 图9是双极性电路（半桥、全桥及推挽等）典型的电压、电流波形，变压器漏感储能引起的电压尖峰是功率开关管损坏的原因之一。 图9双极性功率变换器波形 功率开关管关断时电压尖峰的大小和集电极电路配置、电路关断条件以及漏感大小等因素有关，仅就变压器而言，减小漏感是十分重要的。 （2）避免瞬态饱和
一般工频电源变压器的工作磁通密度设计在B－H曲线接近拐点处，因而在通电瞬间由于变压器磁心的严重饱和而产生极大的浪涌电流。它衰减得很快，持续时间一般只有几个周期。对于脉冲变压器而言如果工作磁通密度选择较大，在通电瞬间就会发生磁饱和。由于脉冲变压器和功率开关管直接相连并加有较高的电压，脉冲变压器的饱和，即使是很短的几个周期，也会导致功率开关管的损坏，这是不允许的。所以一般在控制电路中都有软启动电路来解决这个问题。 （3）要考虑温度影响 开关电源的工作频率较高，要求磁心材料在工作频率下的功率损耗应尽可能小，随着工作温度的升高，饱和磁通密度的降低应尽量小。在设计和选用磁心材料时，除了关心其饱和磁通密度、损耗等常规参数外，还要特别注意它的温度特性。一般应按实际的工作温度来选择磁通密度的大小，一般铁氧体磁心的Bm值易受温度影响，按开关电源工作环境温度为40℃考虑，磁心温度可达60～80℃，一般选择Bm=0.2～0.4T，即2000～4000GS。 （4）合理进行结构设计 从结构上看，有下列几个因素应当给予考虑： 漏磁要小，减小绕组的漏感； 便于绕制，引出线及变压器安装要方便，以利于生产和维护； 便于散热。 4磁心材料的选择 软磁铁氧体，由于具有价格低、适应性能和高频性能好等特点，而被广泛应用于开关电源中。 软磁铁氧体，常用的分为锰锌铁氧体和镍锌铁氧体两大系列，锰锌铁氧体的组成部分是Fe2O3，MnCO3，ZnO，它主要应用在1MHz以下的各类滤波器、电感器、变压器等，用途广泛。而镍锌铁氧体的组成部分是Fe2O3，NiO，ZnO 等，主要用于1MHz以上的各种调感绕组、抗干扰磁珠、共用天线匹配器等。 在开关电源中应用最为广泛的是锰锌铁氧体磁心，而且视其用途不同，材料选择也不相同。用于电源输入滤波器部分的磁心多为高导磁率磁心，其材料牌号多为R4K～R10K，即相对磁导率为4000～10000左右的铁氧体磁心，而用于主变压器、输出滤波器等多为高饱和磁通密度的磁性材料，其Bs为0.5T（即5000GS）左右。 开关电源用铁氧体磁性材应满足以下要求：
1 前言 随着工农业生产和城市的发展，电能的需要量迅速增加。为了解决热能资源(如煤田)和水能资源丰富的地区远离用电比较集中的城市和工矿区这个矛盾，需要在动力资源丰富的地区建立大型发电站，然后将电能远距离输送给电力用户。同时，为了提高供电可靠性以及资源利用的综合经济性，又把许多分散的各种形式的发电站，通过送电线路和变电所联系起来。这种由发电机、升压和降压变电所，送电线路以及用电设备有机连接起来的整体，即称为电力系统。 电力系统是有各种电力系统元件组成的，它们包括发电、输变电、负荷等机械、电气主设备以及控制、保护等二次辅助设备。WDT-Ⅲ型电力系统综合自动化试验系统是一个完整的电力系统典型模型，它为我们提供了一个自动化程度很高的多功能实验平台，是为了适应现代化电力系统对宽口径“复合型”高级技术人才的需要而研制的电力类专业新型教学试验系统。 本设计所要完成的工作是利用VC语言开发WDT电力系统综合自动化实验台监控软件，主要是完成准同期控制器监控软件的编写，它要求能显示发电机及无穷大系统的相关参数，如电压、频率和相位角，并能发送准同期合闸命令。
2 电力系统实验台 WDT-Ⅲ型电力系统综合自动化实验教学系统主要由发电机组、试验操作台、无穷大系统等三大部分组成（如图2.1所示）。 图 2.1 WDT-Ⅲ型电力系统综合自动化试验系统 2.1 发电机组 该系统的发电机组主要由原动机和发电机两部分构成，另外，它还包括了测速装置和功率角指示器（用于测量发电机电势与系统电压之间的相角 ，即发电机转子相对位置角），测得的发电机的相关数据传输回实验操作台，与无穷大系统的相关参数进行比较，从而确定系统是否满足了发电机并网条件。 2.1.1 原动机 在实际的发电厂中，原动机一般用的是水轮机、气轮机、柴油机或者其他形式的动力机械，将水流，气流，燃料燃烧或原子核裂变产生的能量转换为带动发电机轴旋转的机械能，从而带动发电机转子的旋转。 在WDT-Ⅲ型电力系统综合自动化试验台的发电机组中，原动机是由直流发电机（P N=2.2kW，U N=220V）模拟实现其功能的。直流电动机（模拟原动机）与发电机的结
变压器名词解释及计算公式 来源：扬州市华特电力设备厂 变压器在规定的使用环境和运行条件下，主要技术数据一般都都标注在变压器的铭牌上。主要包括：额定容量、额定电压及其分接、额定频率、绕组联结组以及额定性能数据(阻抗电压、空载电流、空载损耗和负载损耗)和总重。 A、额定容量(kVA)：额定电压.额定电流下连续运行时,能输送的容量。 B、额定电压(kV)：变压器长时间运行时所能承受的工作电压.为适应电网电压变化的需要,变压器高压侧都有分接抽头,通过调整高压绕组匝数来调节低压侧输出电压. C、额定电流(A):变压器在额定容量下,允许长期通过的电流. D、空载损耗(kW): 当以额定频率的额定电压施加在一个绕组的端子上，其余绕组开路时所吸取的有功功率。与铁心硅钢片性能及制造工艺、和施加的电压有关. 当变压器二次绕组开路，一次绕组施加额定频率正弦波形的额定电压时，所消耗的有功功率称空载损耗。算法如下： 空载损耗=空载损耗工艺系数×单位损耗×铁心重量 E、空载电流(%): 当变压器在额定电压下二次侧空载时,一次绕组中通过的电流.一般以额定电流的百分数表示. F、负载损耗(kW): 把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时变压器所消耗的功率. 负载损耗：当变压器二次绕组短路(稳态)，一次绕组流通额定电流时所消耗的有功功率称为负载损耗。算法如下： 负载损耗=最大的一对绕组的电阻损耗+附加损耗 附加损耗=绕组涡流损耗+并绕导线的环流损耗+杂散损耗+引线损耗 G、阻抗电压(%)：把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示. 阻抗电压：当变压器二次绕组短路(稳态)，一次绕组流通额定电流而施加的电压称阻抗电压Uz。通常Uz以额定电压的百分数表示，即 uz=(Uz/U1n)*100% 匝电势： u=4.44*f*B*At,V

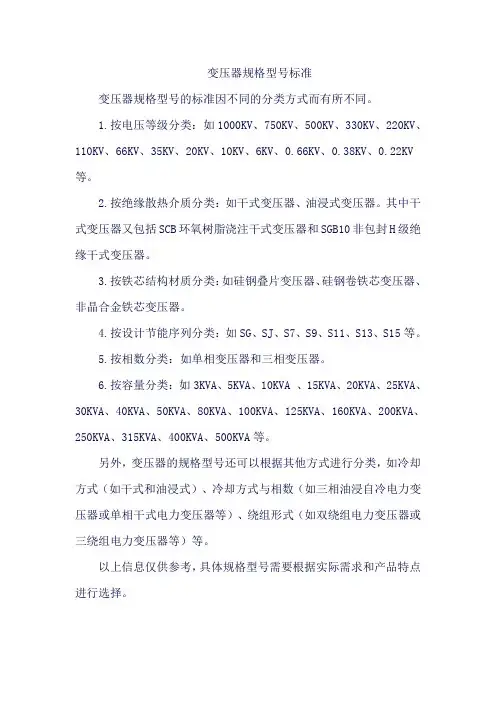

干式变压器； 例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）: Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。 Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。 Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。 １０的意示是设计序号，也叫技术序号。 １０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。 １０ＫＶ的意思是一次额定电压， ０．４ＫＶ意思是二次额定电压。 电力变压器产品型号其它的字母排列顺序及涵义。 （１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。 （２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。 （３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。 （４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。 （５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。 （７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。 （９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）； 防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）； 低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）； 油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。不对的地方请各位专家朋友指正。 变压器型号
1.EI型铁心片有那些规格 国内有标准的有 a. XEI 型 SJ97-65(XE、XI、E) 这是一些小型变压器铁心。 b.KEI型 SJ98-65(含KEB、KIB、KE、KI) 这标准来源于原苏联无线电工业部标准HO666.002.是宽窗口铁心，铁心拄的宽度与铁心窗口宽度相等。 c.GEI型 SJ99-65(含GE、GI、GEC、GIC、GEB、GIB) 这标准来源于原苏联无线电工业部标准HO666.005.是无废料铁心，I片铁心是铁心窗口尺寸的两倍 d.YEI型 GB 11441-89 ( 含YEI、YE、YED、YEE、YEF) 这类铁心虽与国际标准IEC 740通用的，但国内使用这种铁心片的很少。 e. EI（含EIB）铁心片 EI铁心片国内外无标准号，但使用的范围很广泛的，在珠江三角洲、港、台、日本均使用这种规格的铁心片。没有统一的标准，却能生产出统一规格的铁心片，足见其生命力。 2. GEI型`铁心片有什么特点 这是无废料铁心(含GE、GI、GEC、GIC、GEB、GIB)，I片铁心是铁心窗口尺寸的两倍，其尺寸是从原苏联无线电工业部标准HO666.005改编而来。是低成本铁心。 3. KEI型铁心片有什么特点 本系列(含KEB、KIB、KE、KI)，标准来源于原苏联无线电工业部标准HO666.002，经改编而成，是宽窗口铁心，铁心拄的宽度与铁心窗口宽度相等。也可冲制成无废料铁心，手工冲时，送料要一正一反，或在模具上下大功夫。窗口面积较大，同样的变压器尺寸，功率较大，是低重量铁心，适用于移动设备，如车、船。 4. XEI型铁心片有什么特点 本系列（含YEI、YE、YED、YEE、YEF)适用于家用电器中的小功率低频变压器与阻流圈。这类铁心尺寸较小，铁心片中无固定孔。 5. YEI铁心片有什么特点 本系列( 含YEI、YE、YED、YEE、YEF)。可参照德国标准DIN 41302 part1 YEI 能进行无废料冲制的低成本铁心 YE X2 小尺寸正方形，用于安装在印刷电路板上的变压器 YED2 小尺寸铁心，用于采用精密合金，或矩磁材料的小电感器。 YE X3 宽窗口面积。用于移动设备的电源变压器与高压变压器， YEE4、YEF4 小尺寸正方形，用于安装在印刷电路板上的变压器。用于比YE X2 铁心片更小安装面积的场合。如贴面变压器。
电源变压器常用铁芯规格列表
我国及日本硅钢片牌号表示方法 * 中国牌号表示方法： （1）冷轧无取向硅钢片 表示方法：DW铁损值（在频率为50HZ波形为正弦的磁感峰值为 1.5T的单位重量铁损值。）的100倍+ 厚度值的100倍。如DW470-50表示铁损值为4.7w/kg，厚度为0.5mm的冷轧无取向硅钢，现新型号表示为 50W470 （2）冷轧取向硅钢带片 表示方法：DQ+铁损值（在频率为50HZ波形为正弦的磁感峰值为 1.7T的单位重量铁损值。）的100倍+ 厚度值的100倍。有时铁损值后加G表示高磁感。如DQ133-30表示铁损值为1.33，厚度为0.3mm的冷轧取向硅钢带（片），现新型号表示为30Q133o （3）热轧硅钢板 热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量W 2.8%）、高硅钢（含硅量〉2.8%）。表示方法：DR+铁损值（用50HZ反复磁化和按正弦形变化的磁感应强度最大值为 1.5T时的单位重量铁损值）的100倍+厚度值的100倍。如DR510-50表示铁损值为5.1，厚度为0.5mm的热轧硅钢板。家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。 *日本牌号表示方法： （ 1 ）冷轧无取向硅钢带
由公称厚度（扩大100倍的值）+代号A+铁损保证值（将频率50HZ最大磁通密度为1.5T时的铁损值扩大100倍后的值）。如50A470表示厚度为0.5mm铁损保证值为w 4.7的冷轧无取向硅钢带。 （2 ）冷轧取向硅钢带 由公称厚度（扩大100倍的值）+代号G:表示普通材料，P:表示高取向性材料+铁损保证值（将频率50HZ 最大磁通密度为1.7T时的铁损值扩大100倍后的值）。如30G130表示厚度为0.3mm铁损保证值为w 1.3 的冷轧取向硅钢带。
所需输入数据 一般数据 1．制造商 2．变压器类型（例如：移动式、变电站用、整流器用等）3．数据来源：测试数据或规格参数 3．a.频率 4．自耦变压器：是或不是 5．空载损耗 6．负载损耗kW值以及在标准接线端和中间抽头处的基准温度7．阻抗在额定功率MV A基本接点和抽头位置处的阻抗8．铁芯与线圈总重量 9．额定容量每个绕组的MV A值 10．冷却方式 11．针对每一种额定容量及冷却方式，给出： a)顶层变压器油的温升 b)各绕组引起的温升 c)绕组的平均温升 12．绕组数目以及在铁芯上的位置 13．每个绕组的BIL（绝缘基本冲击耐压水平） 14．每个绕组的额定电压 15．每个绕组的连接形式：星型或三角型 16．每个绕组单相的电阻 17．每个绕组并联的电路数 18．有无低温冷却方式：有或没有 如果有：用在哪个绕组上？ 最大抽头电压 最小抽头电压 该绕组的抽头数 接线位置数 连接方式 19．有无“无负载”抽头：有或没有 如果有：在哪个绕组上？ 最大抽头电压 最小抽头电压 该绕组的抽头数
所需输入数据（续） 铁芯数据 20．截面积：毛截面与净截面 21．铁芯：a) 共有多少条 b) 每条的宽度 c) 每条的叠数 d) 芯体的周长或直径 22.通量密度 23.窗口尺寸：高度及宽度 23.a.窗口中心线的位置 24．接缝方式：全斜角接缝或半斜角接缝 25．材料：钢材等级及钢片厚度 25.a.在基准通量密度下的瓦/公斤数： 空隙数据 26．间隙：铁芯与绕组导线之间的空隙 27．间隙：绕组与绕组之间（绕组的导线与导线之间）的空隙28．间隙：相与相之间（导线与导线之间）的空隙 29．每个绕组的留空系数[1] 30．每个绕组的填充和抽头空间[2]（沿高度的方向） 31．每个绕组的边缘距离 a)导线至线圈边缘 b)导线至铁芯箍圈 31a.每个绕组的高度： 径向： 轴向： 32．每个绕组的线槽： 径向：数量及尺寸[3] 轴向：数量及尺寸[4]
电力变压器设计原则 1．铁心设计 1．1铁心空载损耗计算：P 0=k p ?p 0?G W 其中：k p ——铁心损耗工艺系数，见表2； p 0——电工钢带单位损耗（查材料曲线），W/kg ； G ——铁心重量，kg 。 1．2铁心空载电流计算 空载电流计算中一般忽略有功部分。 （1）三相容量≤6300 kV A 时： 1230()10t f N G G G k q S n q I S ++??+??= ? % 其中：G 1、G 2、G 3——分别为心柱重量、铁轭重量、角重，kg ； k ——铁心转角部分励磁电流增加系数，全斜接缝k=4； q f ——铁心单位磁化容量（查材料曲线），V A/ kg ； S ——心柱净截面积，cm 2； S N ——变压器额定容量，k V A ； n ——铁心接缝总数，三相三柱结构n=8； q j ——接缝磁化容量，V A/ cm 2，根据B m 按表1进行计算。
（2）三相容量＞6300 kV A ：010i t N k G q I S ??= ? % k i ——空载电流工艺系数，见表2； G ——铁心重量，kg ； q t ——铁心单位磁化容量（查材料曲线），V A/ kg ； S N ——变压器额定容量，k V A 。 表2 铁心性能计算系数（全斜接缝） 注（1）等轭表示铁心主轭与旁轭的截面相等。 1．3铁心圆与纸筒之间的间隙见表3 表3 铁心圆与纸筒间隙 1．4铁心直径与撑条数量关系见表4 表4 铁心直径与撑条数量关系 续表4 铁心直径与撑条数量关系
1．5铁心直径与夹件绝缘厚度关系见表5 2．绝缘结构 2．1 10kV级变压器 2．1．1纵绝缘结构 （1）高压绕组（LI75 AC35） 1）饼式结构 导线匝绝缘0.45，绕组不直接绕在纸筒上，所有线段均垫内径垫条1.0mm；各线饼轴向油道宽度见表15；分接段位于绕组中部。 中断点油道 4.0mm，分接段之间（包括分接段与正常段之间）油道2.0mm，正常段之间0.5mm纸圈。整个绕组增加9.0mm调整油道。 2）层式结构 层式绝缘：首层加强0.08×2，第2层与末层加强0.08×1。当绕组不直接绕在纸筒上时，所有线段均垫内径垫条1.0mm。 （2）低压绕组（AC5） 当绕组不直接绕在纸筒上时，所有线段垫内径垫条 1.0mm，所有线段之间垫0.5mm纸圈。。 当高压绕组为饼式结构时，对应高压分接段处应注意安匝平衡。 2．1．2主绝缘结构 （1）铁心圆与纸筒之间的间隙见表3；低压绕组内纸筒厚2.0mm。当
1、课程设计的目的与作用 1.1、设计目的 1、学习电机的工作原理及电机设计的相关方法，利用电机设计仿真软件Ansoft RMxprt 2、参数设计法和利用MATLAB软件编程的传统设计方法完成典型电机产品设计； 3、完成电机主要尺寸的选择和确定、基本性能设计、磁路计算、参数设计、起动 计算等； 4、培养学生文献检索的能力，特别是如何利用Internet检索需要的文献资料。 5、培养学生综合分析问题、发现问题和解决问题的能力。 6、培养学生运用知识的能力和工程设计的能力。 7、提高学生课程设计报告撰写水平。 1.2、设计作用 课程设计是培养和锻炼在校学生综合应用所学理论知识解决实际问题能力、进行工程实训的重要教学环节，它具有动手、动脑，理论联系实际的特点，是培养在校工科大学生理论联系实际、敢于动手、善于动手和独立自主解决设计实践中遇到的各种问题能力的一种较好方法。《电机学》是电气工程及自动化专业的一门专业基础课，具有应用性、实践性较强的特点，忽视了实践环节，学生不能很好的理解所学内容。通过设计，使学生系统、深入了解各种电机的工作原理和抽象出来的数学模型，对这门课程的认识和理解提高到一个新的水平。通过设计实践，培养学生查阅专业资料、工具书或参考书，掌握现代设计手段和软件工具，并能以仿真程序及仿真结果表达其设计思想的能力。通过设计，不但要培养和提高学生学习和应用专业知识的能力，而且要在实践过程中锻炼培养正确的设计思想，培养良好的设计习惯，牢固树立事实求是和严肃认真的科学工作态度。电机学课程设计是电机学课程学习的最后一个环节，通过设计不仅可以使学生更牢固的掌握所学知识，同时也可以为后续课程的学习打下扎实的理论基础。
电力变压器仿真模型的设计 摘要 随着电力系统的飞速发展，对变压器的保护要求也越来越高。研究三相变压器地暂态过程，建立一个完善的变压器仿真模型，对变压器保护方案的设计具有非常重要地意义。 本文在Matlab的编程环境下，分析了当前的变压器仿真的方法。在单相情况下，分析了在饱和和不饱和的励磁涌流现象，和单相励磁涌流的特征。在三相情况下，在用分段拟和加曲线压缩法的基础上，分别用两条修正的反正切函数，和两条修正的反正切函数加上两段模拟饱和情况的直线两种方法建立了Yd11、Ynd11、Yny0和Yy0四种最常用接线方式下三相变压器的数学仿真模型，并在Matlab下仿真实现。通过对三相励磁涌流和磁滞回环波形分析，三相励磁涌流的特征分析，总结出影响三相变压器励磁涌流地主要因素。最后，分析了两种方法的优劣，建立比较完善的变压器仿真模型。 关键词：三相变压器、励磁涌流、仿真、数学模型
Abstract Along with the electric power system’ development, the request of the protection of the transformer is more and more high. It has count for much meaning to the transformer protecting project to study the transient of a three-phase transformer, and found a perfect three-phase transformer’s digital model. This paper is worked with Matlab, analyzes the current methods of transformer’s digital model. In single-phase transformer, it is analyzed that the inrush current in saturate and unsaturated states, and the characters of the single-phase transformer’s inrush current. In three-phase transformer, with the foundation of the method of compressing curves, we use respectively two modified functions, and two modified functions and two straight line to establish four kinds of transformer’s digital model, such as Yd11, Ynd11, Yny0, Yy0, and realize these with Matlab. After analyzing the wave form of the three-phase transformer’s inrush current and hysteresis, and the characters of three-phase transformer’s inrush current, it is concluded that the primary factors which affect three-phase transformer’s inrush current. Finally, after analyzing the advantages and disadvantages of two methods, a good digital model of three-phase transformer is established. Keywords:three-phase transformer, inrush current, simulation, digital model
1、变压器损耗计算公式 （1）有功损耗：ΔP＝P0＋KTβ2PK-------（1） （2）无功损耗：ΔQ＝Q0＋KTβ2QK-------（2） （3）综合功率损耗：ΔPZ＝ΔP＋KQΔQ----（3） Q0≈I0％SN，QK≈UK％SN 式中：Q0——空载无功损耗（kvar） P0——空载损耗（kW） PK——额定负载损耗（kW） SN——变压器额定容量（kVA） I0％——变压器空载电流百分比。 UK％——短路电压百分比 β——平均负载系数 KT——负载波动损耗系数 QK——额定负载漏磁功率（kvar） KQ——无功经济当量（kW／kvar） 上式计算时各参数的选择条件： （1）取KT＝1.05； （2）对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量 KQ＝0．1kW／kvar； （3）变压器平均负载系数，对于农用变压器可取β＝20％；对于工业企业，实行三班制， 可取β＝75％； （4）变压器运行小时数T＝8760h，最大负载损耗小时数：t＝5500h； （5）变压器空载损耗P0、额定负载损耗PK、I0％、UK％，见产品资料所示。 2、变压器损耗的特征 P0——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。 PC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。 负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。 变压器的全损耗ΔP=P0 PC 变压器的损耗比=PC/P0 变压器的效率=PZ/（PZ ΔP），以百分比表示；其中PZ为变压器二次侧输出功率。 3、变压器节能技术推广 1）推广使用低损耗变压器； （1）铁芯损耗的控制 变压器损耗中的空载损耗，即铁损，主要发生在变压器铁芯叠片内，主要是因交变的磁力线通过铁芯产生
