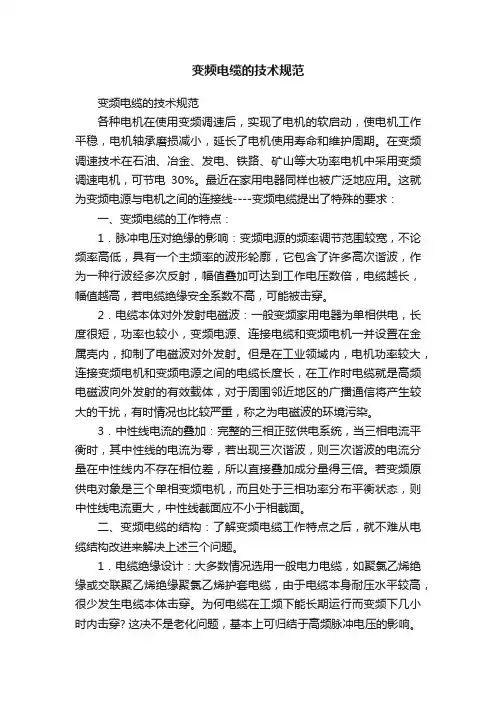

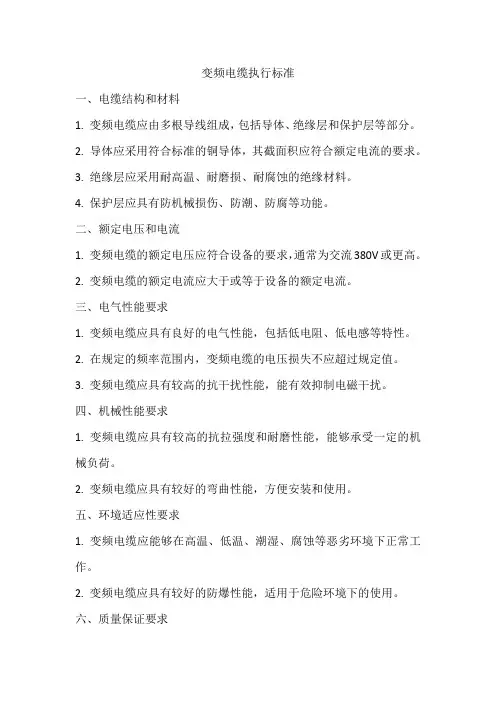

变频电缆的技术规范
各种电机在使用变频调速后，实现了电机的软启动，使电机工作平稳，电机轴承磨损减小，延长了电机使用寿命和维护周期。在变频调速技术在石油、冶金、发电、铁路、矿山等大功率电机中采用变频调速电机，可节电30%。最近在家用电器同样也被广泛地应用。这就为变频电源与电机之间的连接线----变频电缆提出了特殊的要求：
一、变频电缆的工作特点：
1．脉冲电压对绝缘的影响：变频电源的频率调节范围较宽，不论频率高低，具有一个主频率的波形轮廓，它包含了许多高次谐波，作为一种行波经多次反射，幅值叠加可达到工作电压数倍，电缆越长，幅值越高，若电缆绝缘安全系数不高，可能被击穿。
2．电缆本体对外发射电磁波：一般变频家用电器为单相供电，长度很短，功率也较小，变频电源、连接电缆和变频电机一并设置在金属壳内，抑制了电磁波对外发射。但是在工业领域内，电机功率较大，连接变频电机和变频电源之间的电缆长度长，在工作时电缆就是高频电磁波向外发射的有效载体，对于周围邻近地区的广播通信将产生较大的干扰，有时情况也比较严重，称之为电磁波的环境污染。
3．中性线电流的叠加：完整的三相正弦供电系统，当三相电流平衡时，其中性线的电流为零，若出现三次谐波，则三次谐波的电流分量在中性线内不存在相位差，所以直接叠加成分量得三倍。若变频原供电对象是三个单相变频电机，而且处于三相功率分布平衡状态，则中性线电流更大，中性线截面应不小于相截面。
二、变频电缆的结构：了解变频电缆工作特点之后，就不难从电缆结构改进来解决上述三个问题。
1．电缆绝缘设计：大多数情况选用一般电力电缆，如聚氯乙烯绝缘或交联聚乙烯绝缘聚氯乙烯护套电缆，由于电缆本身耐压水平较高，很少发生电缆本体击穿。为何电缆在工频下能长期运行而变频下几小时内击穿? 这决不是老化问题，基本上可归结于高频脉冲电压的影响。一般采用聚氯乙烯绝缘并不理想，因为其介质损耗偏大。交联聚乙烯绝缘较为满意，它兼有机、电、热等优良性能。若适当加厚，当然更为可靠，这对变频电缆更为有利。
2．电缆对称性设计
变频器与变频电机之间的电缆均需采用对称电缆结构，对称电缆结构有3芯和3+3芯两种，3+3芯电缆结构是将三大一小四芯绝缘线芯中第四芯(中性线芯)分解为三个截面较小的绝缘线芯，把三大三小线芯对称成缆，对于6/10kV变频电机专用电缆，该电缆结构与6/10kV普通电力电缆有所不同，普通电力电缆是将三根绝缘线芯采用铜带屏蔽后成缆，而变频电机专用电缆是由铜丝铜带屏蔽后挤包分相护套，然后对称成缆，对称电缆结构由于导线的互换性，有更好的电磁相容性，对抑制电磁干扰起到一定的作用，能抵消高次谐彼中的奇次频率，提高变频电机专用电缆的抗干扰性，减少了整个系统中的电磁辐射。
3．屏蔽结构的设计
1.8/3kV及以下变频电机专用电缆的屏蔽一般采用总屏蔽，6/10kv变频电机专用电缆屏蔽由分相屏蔽和总屏蔽构成，分相屏蔽一般可采用铜带屏蔽或铜丝铜带组合屏蔽。总屏蔽结构可采用铜丝铜带组合屏蔽、铜丝编织屏蔽、铜带屏蔽、铜丝编织铜带屏蔽等，屏蔽层截面与主线芯截面按一定比例。此结构的屏蔽电缆
可抗电磁感应、接地不良和电源线传导干扰，减小电感，防止感应电动势过大。屏蔽层既起到抑制电磁波对外发射的作用，又可作为短路电流的通道，能起到中性线芯的保护作用。
大家习惯采用铜线编织屏蔽，实际上这并不是好方法，材料消耗大、加工速度慢、屏蔽效应不是最理想。采用铜带搭盖纵包并轧纹是较为先进的结构和工艺，形成了全封闭金属层，只要厚度适当，可达到有效的屏蔽功能。而这种工艺及其所用的材料在光缆领域中已十分普遍，铜带厚度不能太薄，以保证抑制电磁波对外发射。当然对于移动型的变频电缆必须采用编制屏蔽结构。
4．屏蔽层接地措施：屏蔽层接地良好是抑制电磁波对外发射的必要条件，铜线编织屏蔽的接地方式较容易解决，而纵包铜带轧纹屏蔽需用专用夹具接地，夹具与轧纹铜管的接触面应当吻合，接地线由夹具尾端引出。
5．外护套变频电缆大多数敷设在室内，考虑到电缆在使用过程中经常受到径向或纵向外力作用，在电缆屏蔽层外增加铠装层，同时它也起到附加性总屏蔽作用，特别是钢带铠装和铜丝、铜带屏蔽，是采用了两种不同屏蔽材料，在电磁波屏蔽上起到一定的互补作用，屏蔽效果将更好。外护套选用高密度聚乙烯更为合适。
三、电缆的主要制造工艺技求
在变频电机专用电缆生产过程中，绝缘线芯挤包工序、成缆工序等是最关键的工序。
1．绝缘线芯挤包工序绝缘线芯的质量将直接影响到电缆的电气性能。在生产过程中，我们特别注重原材料的净化，屏蔽与绝缘材料挤包紧密，控制绝缘偏心度和绝缘外径的均匀一致，这样可减少界面效应，提高电缆电气性能。为了提高电缆的质量，我们选择高电性能绝缘材料生产，绝缘材料分：聚氯乙烯、交联聚乙烯、佛塑料、硅橡胶。
2．成缆工序变频电缆要求结构对称，成缆时必须保证绝缘线芯张力均匀，使成缆后的线芯长度尽量保持一致，否则会引起结构变化，导致电容和电感的不均匀性，影响电缆的电气性能。
四、变频电缆的型号
由于变频电缆没有统一的国家标准，各工厂根据自己的企业标准命名了不同的电缆型号，归纳为：
结构代号说明
用途：BP 变频电缆
绝缘层：V 聚氯乙烯
YJ 交联聚乙烯绝缘
F 佛塑料
G 硅橡胶
内护层：V 聚氯乙烯护套
G 硅橡胶
F 佛塑料
E 聚烯烃护套屏蔽层：P 铜丝编织
P1 铜丝缠绕
P2 铜带绕包
P3 铝塑复合带绕包外护套的代号同GB2952国家标准的规定
主要用于变频电源和变频电机相匹配的结构特点以及电磁兼容(EMC)、分布电容、波阻抗等技术要求一体化设计制造，符合现代变频器技术发展要求，并摒弃传统普通电力电缆原有结构而采用新型对称(3+3)屏蔽结构，是一种具有变频配套性好的产品，用于变频器与电机之间的电力传输 bp-yjvp1-2变频电缆，变频电缆的型号名称： BPYJVP 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频器用电力电缆BPYJVP1 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕屏蔽变频器用电力电缆 BPYJVP2 铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频器用电力电缆 BPYJVP1-2 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用电力电缆 BPYJVP1-3 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铝塑复合带屏蔽变频器用电力电缆 BPYJVP2/22 铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽铠带铠装变频器用电力电缆 bp-yjvp1-2变频电缆，变频器电缆BPVVP2,变频器专用电缆BPVVP2,变频电缆BPVVP2的详细资料： 变频器电缆BPVVP2,变频器专用电缆BPVVP2,变频电缆BPVVP2 铜芯交联聚乙烯绝缘铜丝编织屏蔽变频器用电力电缆的详细介绍 四、变频电缆的使用特性：
1、电缆导体长期允许最高工作温度为90℃。 2、短路时(最长持续时间不超过5s)，电缆导体最高温度不超过250℃ 3、绕包屏蔽型电缆敷设的弯曲半径不小于电缆外径的15倍，缠绕屏蔽型电缆敷设的弯曲半径不小于电缆外径的20倍。 五、变频电缆的产品特性： 1、具有较小的绝缘介质损耗，具有优良的热老化性能； 2、具有较强的耐电压冲击性，能经受高速、频繁变频时的脉冲电压； 3、具有良好的屏蔽性能，其屏蔽传输阻抗在100MHz范围以内不大于1Ω/m； 4、电缆结构紧凑、圆整，用电安全性高，对称的三加三电缆结构设计，具有比四芯电缆更稳定的传输性能； 5、可降低变频器输出中存在的高次谐波的不良影响，降低电机噪声，提高电机的转矩效率； 6、可实现电机输入电源功率因素的改善，减轻其容量； 7、抑制了由于电源电压瞬间提升造成电容两端电压的升高，而使变频器产生过电压保护bp-yjvp1-2变频电缆，
