目前熔喷无纺布在过滤材料领域的应用非常广泛。自从20世纪70年代以来，各种荷电技术以及通过混合不同纤维的带电技术等各具特色的带静电过滤器得到了开发和利用。其直接的结果是导致了现在的静电驻极工艺。目前的驻极方法主要有静电纺丝法、电晕充电法、摩擦起电法、热极化法、低能电子束轰击打法、纯水喷射法等，由于材料的静电驻极工艺不同，所形成的驻极体的性质亦大不相同，过滤性能提升和静电持久性有差异。
熔喷无纺布本身的过滤性能其实只有70%以下的，纯粹靠熔喷超细纤维的纤维细、空隙小、孔隙率高的纤维三维集合体的机械阻挡作用是不够的。不然，一味增加材料克重厚度反而会大大增加过滤阻力。所以熔喷过滤材料普遍都是会通过静电驻极的工艺对熔喷布进行添加静电电荷效应，利用静电的方法提升过滤效率，可以达到99.9%到99.99%。也就是达到KN95标准或以上。
驻极体空气过滤材料利用纤维本身驻极性，对粉尘静电吸附，捕获细菌和病毒。聚丙烯熔喷纤维驻极的带电不同于普通材料摩擦带的电荷。用摩擦起电的方式吸引纸碎去判断熔喷是否带电和口罩是否有过滤性能是不科学的。摩擦起电是暂时带电，是表面电荷被暂时聚集的现象。摩擦带电是表面极化的正负电荷，而驻极体纤维的电荷是在驻极工艺时通过外加高压电荷额外加上去的部电荷。这些电荷随着驻极母粒纳米形式分散在熔喷超细纤维多孔部结构里。熔喷材料本身拒水加上超细纤维的阻隔，这些电荷被牢牢的锁在部，只有微细颗粒进
入熔喷层部时，静电作用和超细纤维结构就开始发挥作用。所谓静电是因为聚丙烯熔喷材料本身是绝缘的，也是一种驻极材料，所以电荷不会随意中和，随意散失。通过额外高压放电的电荷在纤维部保存，时间较久，带电量充足，而且是多种电荷共同存在，不是摩擦起电的一种电荷，用宏观吸附不能直接反应微观电荷性能。以超细纤维三维聚集高孔隙率和纤维开放式静电驻极体性能提供高效低阻的过滤品质。驻极抗菌熔喷布的作用机理是驻极体产生的强静电场和微电子流刺激细菌，使其蛋白质和核酸变异损伤，破坏细菌的表面结构，导致细菌死亡，电气石本身释放负离子阻断了一些细菌微生物的代过程，这包括呼吸系统，酶的活性，来自细胞壁的物质传递，从而抑制细菌细胞起到抗菌作用。
熔喷驻极过滤材料主要是通过机械阻挡和静电吸附双重作用来捕获粒子。机械阻挡作用与材料的结构以及性质密切相关：当熔喷布经过电晕充电后带有几百到几千伏电压，由于静电的排斥作用使纤维扩散成网状孔洞，纤维间的尺寸远大于粉尘的尺寸，从而形成一种开放式结构。当粉尘经过熔喷过滤材料时，静电作用不仅能有效吸引带电粉尘粒子，而且以静电感应效应捕获极化的中性粒子。材料静电势越高，材料的电荷密度越大，带点电荷越多，静电作用越强。电晕放电能大大提高聚丙烯熔喷布的过滤性能。加入电气石微粒能有效改善驻极效益，过滤效率增加，过滤阻力降低，纤维表面电荷密度增加，纤网贮存电荷能力也增强。加入6%的电气石驻极综合效果较好。太多驻极材料反而会增加载流子的移动中和现象。驻极母粒要有纳米或
微纳米级别尺寸和均匀性。好的驻极母粒可以改善纺丝性能，不影响喷嘴，提高过滤效率，抗静电衰退，降低空气阻力，增加电荷捕集的密度和深度，让更多的电荷有更大的几率存在纤维中聚集体中，并使得捕获的电荷处于更低能量状态，不易脱离电荷载体陷阱或被中和，减缓衰退。
驻极工艺：随着充电电压的增加，熔喷驻极体材料表面静电势增大，这是因为随着充电电压的增大，主机材料的极化电场增强，到样品表面的电荷增多，所以静电势增大。
随着存放时间的增大，在驻极材料表面的静电势有所衰减，在不同的充电电压下材料表面点时静电衰减的趋势相同，保留率相差不大，并且在30天左右趋于稳定。这说明聚丙烯熔喷布有良好的静电性能，充电电压越大，电场强度越大，材料表面的静电势就越大，但是不能超过一定限度，如果充电电压超过10Kv时，就会出现火花放电仙此昂，导致材料被击穿，所以应谨慎选择充电电压。
驻极体空气过滤材料要求材料的储存电荷密度大，其电荷密度的储存寿命长及储存电荷稳定性强等等。而储存电荷的稳定性主要取决于材料性质、充电方法、电荷分布状态、储存的环境条件等。根据上述要求，就静电驻极体的性质而言，电晕放电法是目前最佳的静电驻极方法；热极化法在环境相对稳定时也是一种较好的静电驻极方法；摩擦起电法要在试验中进一步完善；静电纺丝法需要科技的进一步发展；低能电子束轰击法需要改进和简化静电驻极的工艺。
熔喷静电驻极的工艺是事先在PP聚丙烯聚合物中加入电气石、
二氧化硅、磷酸锆等无机材料，然后在卷布前通过静电发生器针状电极电压35-50KV一组或多组电晕放电的方式对熔喷材料带上电荷，施加高压时针尖下方的空气产生电晕电离，产生局部击穿放电，载流子通过电场的作用，而沉积到熔喷布表面，一部分载流子会深入表层被驻极母粒的陷阱捕获，从而使熔喷布成为驻极体过滤材料。此电晕过程的电压和相比高压200Kv左右的放电是小了一点，相比没那么多臭氧产生。
充电距离和充电电压的作用使反效的。随着充电距离越远，材料俘获的电荷越少。
在常温常湿条件下，PP熔喷驻极材料具有很好的电荷储存稳定性能，但是当样品在高湿环境时，由于水分子中的极性基团，大气中的异性粒子对纤维上电荷的补偿效应，而造成电荷的大量损失。电荷随着湿度增加下降，并且越来越快。
驻极熔喷布需要
1、熔喷设备一套
2、驻极母粒
3、高压静电放电装置四套
4、分切设备
目前的驻极方法主要有静电纺丝法、电晕充电法、摩擦起电法、热极化法、低能电子束轰击打法、纯水喷射法等。电晕放电能大大提高聚丙烯熔喷布的过滤性能。加入电气石微粒能有效改善驻极效益，过滤效率增加，过滤阻力降低，纤维表面电荷密度增加，纤网贮存电荷能
力也增强。加入6%的电气石驻极综合效果较好。太多驻极材料反而会增加载流子的移动中和现象。
驻极工艺：随着充电电压的增加，熔
喷驻极体材料表面静电势增大，这是因为随着充电电压的增大，主机材料的极化电场增强，到样品表面的电荷增多，所以静电势增大。随着存放时间的增大，在驻极材料表面的静电势有所衰减，在不同的充电电压下材料表面点时静电衰减的趋势相同，保留率相差不大，并且在30天左右趋于稳定。这说明聚丙烯熔喷布有良好的静电性能，充电电压越大，电场强度越大，材料表面的静电势就越大，但是不能超过一定限度，如果充电电压超过10Kv时，就会出现火花放电仙此昂，导致材料被击穿，所以应谨慎选择充电电压。
熔喷静电驻极的工艺是事先在PP聚丙烯聚合物中加入电气石、二氧化硅、磷酸锆等无机材料，然后在卷布前通过静电发生器针状电极电压35-50KV一组或多组电晕放电的方式对熔喷材料带上电荷，施加高压时针尖下方的空气产生电晕电离，产生局部击穿放电，载流子通过电场的作用，而沉积到熔喷布表面，一部分载流子会深入表层被驻极母粒的陷阱捕获，从而使熔喷布成为驻极体过滤材料。蔡彼得在2018年的时候还研发了一种通过摩擦将静电荷安排到织物上的新方法。这个新技术使用超纯水浸透无纺布，然后以高压真空把水抽掉，这个被称为“水力摩擦带电”（hydro triboelectrification）的过程能产生摩擦并将电荷高效地传递到织物上，且无需重复，最后可以得到过滤效率比未处理的织物高20倍的无纺布。
N95口罩里的N代表not resistant to oil，即：不防油；数字代表使用0.3微米颗粒进行测试时的过滤效率，95就是至少能过滤掉95%的流感病毒、灰尘、花粉、雾霾、以及烟尘等微小颗粒物。与医用外科口罩类似，N95口罩的主体结构是由表层抗湿层、中间过滤吸附层以及层贴肤层三部分组成，原材料均为高分子材料聚丙烯。
熔喷原料（M头）
驻极体母粒用钛酸钡瓷等铁电体(见铁电性)可以制成驻极体,它除与铁电本身的极化机制有关外,还与空间电荷有关。非极性材料制成的驻极体的极化主要由空间电荷所引起。有两种类型的空间电荷,一种称为同号电荷,另一种称为异号电荷。前者归因于电介质和电极间存在电导或在强电场作用下在电介质表面附近出现电击穿,使电极对电介质发生电荷注入;这样注入的空间电荷的极性与相邻电极相同。异号电荷的极性则与相邻电极相反,这主要归因于电介质中电荷的分离和捕获。极性电介质中的偶极子取向形成的驻极体电荷是另一类型的异号电荷。非极性聚合物的聚四氟乙烯、聚全氟乙丙烯等均可制成长寿命。Irgatec制造无纺布的关键优势包括：强化了熔喷面料的阻隔性能，改善了机械特性，原材料的灵活性还有助于降低成本。”国无纺布技术 CEO Kwang-il Kwon先生表示：“借助巴斯夫流变改性剂，我们推出了强度、弹性和厚度都更加出色的熔喷级高聚丙烯熔喷专用料是聚丙烯与耐高温稳定剂的混合物。使用优质聚丙烯原料，采用独特工艺技术加工生产。具有稳定的流动性、分子量分布窄、纺丝性能
优异等特性。在高温高湿度条件下产品性能稳定。用于生产熔喷无纺材料，能显著降低加工温度，具有较高的性价比。

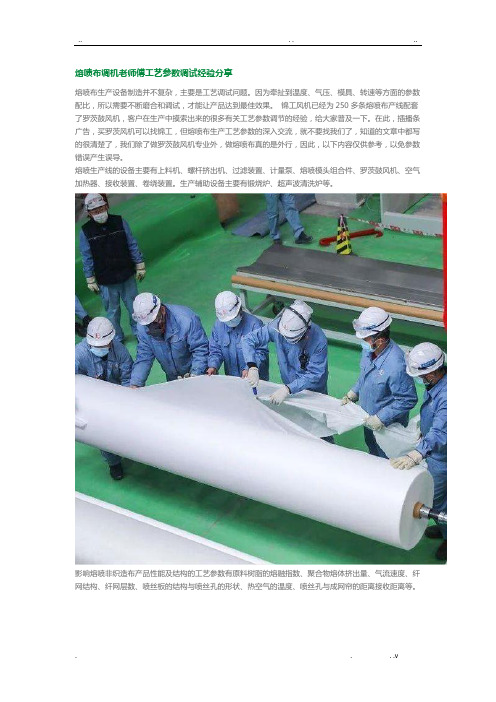

口罩熔喷布工艺
类别BFE99% （22 g/㎡）FFP1 (22 g/㎡x2) FFP2(22 g/㎡) N95(25g/㎡x2)
计量泵28 15 16 16
成网机速度52 27 30 30
热风温度 257 267 242 234
热风流量 2200 2300 2450 2250
网底吸风 1400 1000 1050 1100
DCD 276 340 320 290
管道温度 275 275 265 265
室温31 30 37 26
冷风30 30 30 25
静电最大最大最大最大
驻极母粒 1% 2% 2% 2%
原料6936G1 PF1200 PF1500 6936G1
备注：1.静电加到不放电为最大，静电距离为4㎝；
无纺布生产工艺 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
无纺布生产工艺 无纺布是一种不需要纺纱织布而形成的织物，只是将纺织短纤维或者长丝进行定向或随机撑列，形成纤网结构，然后采用机械、热粘或化学等方法加固而成。简单的讲就是：它不是由一根一根的纱线交织、编结在一起的，而是将纤维直接通过物理的方法粘合在一起的，所以，当你拿到你衣服里的粘称时，就会发现，是抽不出一根根的线头的。非织造布突破了传统的纺织原理，并具有工艺流程短、生产速度快，产量高、成本低、用途广、原料来源多等特点。它的主要用途大致可分为： （1）医疗卫生用布：手术衣、防护服、消毒包布、口罩、尿片、妇女卫生巾等； （2）家庭装饰用布：贴墙布、台布、床单、床罩等； （3）跟装用布：衬里、粘合衬、絮片、定型棉、各种合成革底布等； （4）工业用布：过滤材料、绝缘材料、水泥包装袋、土工布、包覆布等；（5）农业用布：作物保护布、育秧布、灌溉布、保温幕帘等； （6）其它：太空棉、保温隔音材料、吸油毡、烟过滤嘴、袋包茶叶袋等。 无纺布的分类： 一、水刺无纺布 水刺工艺是将高压微细水流喷射到一层或多层纤维网上，使纤维相互缠结在一起，从而使纤网得以加固而具备一定强力。 二、热合无纺布 热粘合无纺布是指在纤网中加入纤维状或粉状热熔粘合加固材料，纤网再经过加热熔融冷却加固成布。
三、浆粕气流成网无纺布 气流成网无纺布又可称做无尘纸、干法造纸无纺布。它是采用气流成网技术将木浆纤维板开松成单纤维状态，然后用气流方法使纤维凝集在成网帘上，纤网再加固成布。 四、湿法无纺布 湿法无纺布是将置于水介质中的纤维原料开松成单纤维，同时使不同纤维原料混合，制成纤维悬浮浆，悬浮浆输送到成网机构，纤维在湿态下成网再加固成布。 五、纺粘无纺布 纺粘无纺布是在聚合物已被挤出、拉伸而形成连续长丝后，长丝铺设成网，纤网再经过自身粘合、热粘合、化学粘合或机械加固方法，使纤网变成无纺布。 六、熔喷无纺布 熔喷无纺布的工艺过程：聚合物喂入---熔融挤出---纤维形成---纤维冷却---成网---加固成布。 七、针刺无纺布 针刺无纺布是干法无纺布的一种，针刺无纺布是利用刺针的穿刺作用，将蓬松的纤网加固成布。 八、缝编无纺布 缝编无纺布是干法无纺布的一种，缝编法是利用经编线圈结构对纤网、纱线层、非纺织材料（例如塑料薄片、塑料薄金属箔等）或它们的组合体进行加固，以制成无纺布。
目前熔喷无纺布在过滤材料领域的应用非常广泛。自从20世纪70年代以来，各种荷电技术以及通过混合不同纤维的带电技术等各具特色的带静电过滤器得到了开发和利用。其直接的结果是导致了现在的静电驻极工艺。目前的驻极方法主要有静电纺丝法、电晕充电法、摩擦起电法、热极化法、低能电子束轰击打法、纯水喷射法等，由于材料的静电驻极工艺不同，所形成的驻极体的性质亦大不相同，过滤性能提升和静电持久性有差异。 熔喷无纺布本身的过滤性能其实只有70%以下的，纯粹靠熔喷超细纤维的纤维细、空隙小、孔隙率高的纤维三维集合体的机械阻挡作用是不够的。不然，一味增加材料克重厚度反而会大大增加过滤阻力。所以熔喷过滤材料普遍都是会通过静电驻极的工艺对熔喷布进行添加静电电荷效应，利用静电的方法提升过滤效率，可以达到99.9%到99.99%。也就是达到KN95标准或以上。 驻极体空气过滤材料利用纤维本身驻极性，对粉尘静电吸附，捕获细菌和病毒。聚丙烯熔喷纤维驻极的带电不同于普通材料摩擦带的电荷。用摩擦起电的方式吸引纸碎去判断熔喷是否带电和口罩是否有过滤性能是不科学的。摩擦起电是暂时带电，是表面电荷被暂时聚集的现象。摩擦带电是表面极化的正负电荷，而驻极体纤维的电荷是在驻极工艺时通过外加高压电荷额外加上去的内部电荷。这些电荷随着驻极母粒纳米形式分散在熔喷超细纤维多孔内部结构里。熔喷材料本身拒水加上超细纤维的阻隔，这些电荷被牢牢的锁在内部，只有微细颗粒进入熔喷层内部时，静电作用和超细纤维结构就开始发挥作用。所谓静电是因为聚丙烯熔喷材料本身是绝缘的，也是一种驻极材料，所以电荷不会随意中和，随意散失。通过额外高压放电的电荷在纤维内部保存，时间较久，带电量充足，而且是多种电荷共同存在，不是摩擦起电的一种电荷，用宏观吸附不能直接反应微观电荷性能。以超细纤维三维聚集高孔隙率和纤维开放式静电驻极体性能提供高效低阻的过滤品质。驻极抗菌熔喷布的作用机理是驻极体产生的强静电场和微电子流刺激细菌，使其蛋白质和核酸变异损伤，破坏细菌的表面结构，导致细菌死亡，电气石本身释放负离子阻断了一些细菌微生物的代谢过程，这包括呼吸系统，酶的活性，来自细胞壁的物质传递，从而抑制细菌细胞起到抗菌作用。 熔喷驻极过滤材料主要是通过机械阻挡和静电吸附双重作用来捕获粒子。机械阻挡作用与材料的结构以及性质密切相关：当熔喷布经过电晕充电后带有几百到几千伏电压，由于静电的排斥作用使纤维扩散成网状孔洞，纤维间的尺寸远大于粉尘的尺寸，从而形成一种开放式结构。当粉尘经过熔喷过滤材料时，静电作用不仅能有效吸引带电粉尘粒子，而且以静电感应效应捕获极化的中性粒子。材料静电势越高，材料的电荷密度越大，带点电荷越多，静电作用越强。电晕放电能大大提高聚丙烯熔喷布的过滤性能。加入电气石微粒能有效改善驻极效益，过滤效率增加，过滤阻力降低，纤维表面电荷密度增加，纤网贮存电荷能力也增强。加入6%的电气石
1熔喷法非织造布生产流程概述 熔喷法非织造布是20世纪50年代首先在美国研制成功的,我国也曾在60年代初进行过研制。它由高熔融指数的聚丙烯切片直接纺丝成布,是一种高新技术产品。目前,美国的年产量约为l5万,t我国的年产量为5000t。熔喷法非织造布的生产过程是:将聚丙烯切片(FR400-1200)通过螺杆挤压机使其熔融,经过喷丝孔将其喷出成为纤维状,并在高速(13000m/min)热气流的喷吹下,使之受到强大拉伸,形成极细的短纤维,这些短纤维被吸附在成网帘上,由于纤维凝聚成网后仍能保持较高的温度,从而使纤维间相互粘连成为熔喷法非织造布,最后进行成卷打包。其生产流程如图1所示。 1.螺杆挤出机; 2.计量泵; 3.熔喷装置; 4.接收网; 5.卷绕装置; 6.喂料装置图1 熔喷法非织造布生产流程图 熔喷法非织造布连续性生产线的设备高约6m,宽约5m,长约20m,其生产设备如下: (1)螺杆挤压机:螺杆直径一般为100~120mm,长/径比为30,其目的是将切片熔化。 (2)计量泵:其作用是精确计量,控制产量和纤维的细度,为齿轮泵,将熔体连续输送到喷丝头。 (3)熔体过滤器:其作用是将熔体中的杂质过滤掉,以免堵塞喷丝孔。
(4)输送网帘:将熔喷纤维均匀接收铺在网上,向前输送,其下面有吸风机,将上面下来的热风排出。 (5)纺丝箱体:是熔喷工艺的关键设备,有1块长条形喷丝板,板上布满一长列喷丝孔,一般每m长约有1500个喷孔。喷丝板两侧面装有热空气喷管,下装有热空气喷孔,与喷丝孔成50b角,使纤维喷出之后,即刻用高速热空气进行气流拉伸,把纤维吹断,成为超细纤维。 (6)喂料系统:由3个计量斗组成,分别用于计量白色切片、色母粒、添加剂,3种组分进入下面的混合搅拌器混合均匀,即投入生产。(7)热风机与加热器:提供纺丝气流拉伸时所用的热空气的温度与压力,用电加热,耗电量较大。 (8)卷取机采用全自动卷取,将熔喷布成卷包装。熔喷法非织造布的纤维特点是超细,其纤维直径最小可达到,一般在1~5Lm之间。纤维越细,熔喷布质量越好,但产量相对减少。由于纤维超细,其比表面积大,吸附能力强,这是熔喷布最突出的优点。
大数据处理平台及可视化架构设计说明书 版本：1.0 变更记录
目录 1 1. 文档介绍 (3) 1.1文档目的 (3) 1.2文档范围 (3) 1.3读者对象 (3) 1.4参考文献 (3) 1.5术语与缩写解释 (3) 2系统概述 (4) 3设计约束 (5) 4设计策略 (6) 5系统总体结构 (7) 5.1大数据集成分析平台系统架构设计 (7) 5.2可视化平台系统架构设计 (11) 6其它 (14) 6.1数据库设计 (14) 6.2系统管理 (14) 6.3日志管理 (14)
1 1. 文档介绍 1.1 文档目的 设计大数据集成分析平台，主要功能是多种数据库及文件数据；访问；采集；解析，清洗，ETL，同时可以编写模型支持后台统计分析算法。 设计数据可视化平台，应用于大数据的可视化和互动操作。 为此，根据“先进实用、稳定可靠”的原则设计本大数据处理平台及可视化平台。 1.2 文档范围 大数据的处理，包括ETL、分析、可视化、使用。 1.3 读者对象 管理人员、开发人员 1.4 参考文献 1.5 术语与缩写解释
2 系统概述 大数据集成分析平台,分为9个层次，主要功能是对多种数据库及网页等数据进行访采集、解析，清洗，整合、ETL，同时编写模型支持后台统计分析算法，提供可信的数据。 设计数据可视化平台 ,分为3个层次，在大数据集成分析平台的基础上实现大实现数据的可视化和互动操作。
3 设计约束 1.系统必须遵循国家软件开发的标准。 2.系统用java开发，采用开源的中间件。 3.系统必须稳定可靠，性能高，满足每天千万次的访问。 4.保证数据的成功抽取、转换、分析，实现高可信和高可用。
生产熔喷法非织造布的新型设备 E .Gla wi on 立达自动化设备公司(德国) 摘 要:描述了熔喷法非织造布的典型应用以及工艺的基本步骤与缺点。将熔喷法与 其他纤网成形工艺相结合便形成了复合材料,这开启了该工艺新应用领域之门,而这是以前仅用熔喷法所难以实现的。介绍了德国立达自动化设备公司为易于操作维修所做的优化设计。其特点包括纺丝头组合件的顶端装载以及聚合物的链段分布。 关键词:熔喷法,非织造布,设备, 复合材料 图1 用于空气过滤的熔喷法非织造布的过滤等级 熔喷法可以说是纺粘法的后起之秀。不但其生产线的尺寸和产能较小,而且可加工的纤维更细,线密度大约是纺粘法的十分之一。这使得制成的纤网更加精致完善,更适合实际应用,而这是纺 粘法用经济的方式所不能生产的。 日常生活中熔喷法非织造产品随处可见,以卫生用品为例,有尿布、妇女用卫生用品、擦拭布以及用于空气和液体的过滤材料。特别是用熔喷法可以轻松地实现 隔离效果,这是卫生用品在应用中 的一个关键特性。另一方面熔喷法制成的纤网具有较低的机械强度,这一点限制了它在其他很多领域的应用。将熔喷法与其他纤网成形工艺相结合便形成了复合材料,这开启了该工艺新应用领域之 门,而这是以前仅用熔喷法所难以实现的。 1 典型的应用 人们对日用品性能要求的增
图2 熔喷法工艺中喷嘴下纤网的形成 图3 熔喷法工艺中纺丝头组合件的顶部载荷 加促成了熔喷法在应用方面的成功。由天然或合成纤维加工而成的简单针刺纤维网不能满足精细过滤应用的要求,它们仅用于预过滤或量多的场合。 熔喷法非织造布最重要和需求量最大的应用领域是空气过滤,详细应用见图1中的过滤等级F5 ～F9。微粒直径为10μm 时,虽然可用过滤等级为F5、纤维直径不小于10μm ,面密度为60～100g/m 2 的熔喷非织造布进行分离,但 是过滤等级为F9要求用纤维直径 接近1μm 、面密度为140～180g/m 2 的熔喷非织造布来分离,面密 度的增加使过滤性能更好。为了实现F9过滤等级的性能需求,与其他应用相比熔喷法非织造布生产线的产能会减少50%以上,这会导致该种熔喷法非织造布成本的提高。捕集效果直接与过滤材料中纤维的线密度及材料的面密度相关,因而需要开发出一种更有效的既能够捕集较小微粒又能够提高捕集性能的材料。另一重要特性是大容积性,这样有利于存储空间,从而 在使用期限内更加有效。其他重要的标准则与纤维直径及面密度相关。 对于擦拭布的存储空间也有相似的要求,它主要是吸收液体。当然对粘附性能的要求也很高,但用于过滤时对粘附性的要求就较低。因此可用捻度高的长丝来生产擦拭布,而且产能相当高。 然而,熔喷法非织造布最大的消费是用于卫生领域。为了这一目的,理想地将纤网强度及俘获性能相结合的方式仍然是采用纺粘/熔喷/纺粘的结合方式,通常称为S MS 。具有S MS 结构且面密度低 于10g/m 2 的非织造布最为普遍,能满足大多数需求。 2 工艺的基本步骤及缺 点 虽然该工艺是由美国海军在 20世纪70年代初开发的,但是这 项原始专利应用的基本特点仍然反映了当前的水平。聚合物熔融体从一排呈毛细管状的直径约0.2～0.4mm 的喷嘴中挤出,喷嘴间距不到1mm 。气隙位于这排毛细管状物的两边,可通入250～300℃的压缩气体,其顶端指向聚合物挤出时易粘于喷丝板的交界处。这股气流的速度接近声速,它将热的长丝牵伸,最终的直径达1～10 μm 。当这股热气流向下流到成形帘网处时就会与周围的空气相混合,使得长丝冷却最后固化。当各自到达传送带或纺粘层时,纤维仍保留有足够的热量,可将纤维交界处的长丝熔化,最终无需任何进一步处理便可形成牢固的纤网(图2)。与先期广泛采用的纺粘法不同的是无需轧光机。 聚丙烯纤维仍然是最主要的原料,占市场份额的90%之多。
大数据平台技术要求 1.技术构架需求 采用平台化策略，全面建立先进、安全、可靠、灵活、方便扩展、便于部署、操作简单、易于维护、互联互通、信息共享的软件。 技术构架的基本要求： ?采用多层体系结构，应用软件系统具有相对的独立性，不依赖任何特定的操作系统、特定的数据库系统、特定的中间件应用服务器和特定的硬 件环境，便于系统今后的在不同的系统平台、不同的硬件环境下安装、 部署、升级移植，保证系统具有一定的可伸缩性和可扩展性。 ?实现B（浏览器）/A（应用服务器）/D（数据库服务器）应用模式。 ?采用平台化和构件化技术，实现系统能够根据需要方便地进行扩展。2. 功能指标需求 2.1基础平台 本项目的基础平台包括：元数据管理平台、数据交换平台、应用支撑平台。按照SOA的体系架构，实现对我校数据资源中心的服务化、构件化、定制化管理。 2.1.1元数据管理平台 根据我校的业务需求，制定统一的技术元数据和业务元数据标准，覆盖多种来源统计数据采集、加工、清洗、加载、多维生成、分析利用、发布、归档等各个环节，建立相应的管理维护机制，梳理并加载各种元数据。 具体实施内容包括： ●根据业务特点，制定元数据标准，要满足元数据在口径、分类等方面的 历史变化。 ●支持对元数据的管理，包括：定义、添加、删除、查询和修改等操作，
支持对派生元数据的管理，如派生指标、代码重新组合等，对元数据管 理实行权限控制。 ●通过元数据，实现对各类业务数据的统一管理和利用，包括： ?基础数据管理：建立各类业务数据与元数据的映射关系，实现统一的 数据查询、处理、报表管理。 ?ETL：通过元数据获取ETL规则的描述信息，包括字段映射、数据转 换、数据转换、数据清洗、数据加载规则以及错误处理等。 ?数据仓库：利用元数据实现对数据仓库结构的描述，包括仓库模式、 视图、维、层次结构维度描述、多维查询的描述、立方体（CUBE）的 结构等。 ●元数据版本控制及追溯、操作日志管理。 2.1.2数据交换平台 结合元数据管理模块并完成二次开发，构建统一的数据交换平台。实现统计数据从一套表采集平台，通过数据抽取、清洗和转换等操作，最终加载到数据仓库中，完成整个数据交换过程的配置、管理和监控功能。 具体要求包括： ●支持多种数据格式的数据交换，如关系型数据库：MS-SQLServer、MYSQL、 Oracle、DB2等；文件格式：DBF、Excel、Txt、Cvs等。 ●支持数据交换规则的描述，包括字段映射、数据转换、数据转换、数据 清洗、数据加载规则以及错误处理等。 ●支持数据交换任务的发布与执行监控，如任务的执行计划制定、定期执 行、人工执行、结果反馈、异常监控。 ●支持增量抽取的处理方式，增量加载的处理方式； ●支持元数据的管理，能提供动态的影响分析，能与前端报表系统结合， 分析报表到业务系统的血缘分析关系； ●具有灵活的可编程性、模块化的设计能力，数据处理流程，客户自定义 脚本和函数等具备可重用性； ●支持断点续传及异常数据审核、回滚等交换机制。
大数据分析平台的需求报告 提供统一的数据导入工具，数据可视化工具、数据校验工具、数据导出工具和公共的数据查询接口服务管理工具是建立大数据分析平台的方向。 一、项目范围的界定 没有明确项目边界的项目是一个不可控的项目。基于大数据分析平台的需求，需要考虑的问题主要包括下面几个方面： （1）业务边界：有哪些业务系统的数据需要接入到大数据分析平台。 （2）数据边界：有哪些业务数据需要接入大数据分析平台，具体的包括哪些表，表结构如何，表间关系如何（区别于传统模式）。 （3）功能边界：提供哪些功能，不提供哪些功能，必须明确界定，该部分详见需求分析； 二、关键业务流程分析 业务流程主要考虑包括系统间数据交互的流程、传输模式和针对大数据平台本身涉及相关数据处理的流程两大部分。系统间的数据交互流程和模式，决定了大数据平台的架构和设计，因此必须进行专项分析。大数据平台本身需要考虑的问题包括以下几个方面： 2.1 历史数据导入流程 2.2 增量数据导入流程 2.3 数据完整性校验流程
2.4 数据批量导出流程 2.5 数据批量查询流程 三、功能性需求分析 3.1.历史数据导入3.1.1 XX系统数据3.1.1.1 数据清单 (3) 3.1.1.2 关联规则 (3) 3.1.1.3 界面 (3) 3.1.1.4 输入输出 (3) 3.1.1.5 处理逻辑 (3) 3.1.1.6 异常处理 (3) 3.2 增量数据导入3.3 数据校验 3.4 数据导出 3.5 数据查询 四、非功能性需求 4.1 性能
4.2 安全性 4.3 可用性 … 五、接口需求 5.1 数据查询接口 5.2 批量任务管理接口 5.3 数据导出接口 六、集群需求 大数据平台的技术特点，决定项目的实施必须考虑单独的开发环境和生产环境，否则在后续的项目实施过程中，必将面临测试不充分和性能无法测试的窘境，因此前期需求分析阶段，必须根据数据规模和性能需求，构建单独的开发环境和生产环境。 6.1开发环境 6.1.1 查询服务器 6.1.2 命名服务器 6.1.3 数据服务器 6.2 生产环境 6.2.1 查询服务器
熔喷无纺布性能
————————————————————————————————作者：————————————————————————————————日期：
减粘裂化新工艺改善熔喷无纺布性能 ?减粘裂化新工艺改善熔喷无纺布性能 作者: M．Rotｈ, Ｊ. Ｌｅｕkｅl, D. M焞ler, Ｊ. R．Pauquet 汽巴精细化工公司?H. G．Ｇeus莱芬豪舍公司 熔喷无纺布的质量和性能取决于聚丙烯原料(熔融指数)的正确选择和加工条件的优化。目前,熔喷厂家主要采用的是高融指的聚丙烯原料,但缺乏必要的灵活性以适应不同的市场需求，同时还存在着高成本的压力。在这种情况下,使用低融指的纺粘级聚丙烯原料(ＭＦI=２0～50），再配合使用“断链技术”的塑料添加剂,可以生产出高品质的熔喷无纺布,为熔喷厂家提供了更灵活的操作空间。通过加入IRGＡＴEC CR７6 添加剂，在熔喷纺丝过程中使得树脂发生可控性的降解，得到相对分子量分布较窄的无纺布产品,从而提高产品的物理性能和有效降低生产以及仓储成本。?
采用新型添加剂得到的纺熔产品具有独特性能， 极大增加了无纺布纤维原料选择的多样性（图片由汽巴精化公 司提供） ?汽巴精细化工公司精心研制成功的新型添加剂Ciｂａ?IＲGATEＣCＲ７6(注:由于公司内部编号为EB 4３-７6,故图片数据以该编号标注)不含任何过氧化物,是新一代的自由基生成剂,它完全避免了目前工艺中使用过氧化物的缺点，即使在传统加工温度的条件下,聚合物也能够产生有效的降解，并最终将聚合物相对分子量分布控制在比较窄的范围内。与现有技术生产的产品相比,采用新型添加剂加工的熔喷产品及其纺熔复合产品（例如ＳMS)在静水压高度和机械性能上有很大改善。对产品进行的测试表明,采用新型添加剂得到的纺熔产品具有独特性能，极大增加了无纺布纤维原料选择的多样性,特别是纺粘和纺熔复合非织造布废料都可以经过转换变成熔喷级原料使用，本文中所有实验均在德国莱芬豪舍熔喷和ＳMS生产线上完成。
无纺布生产工艺 无纺布是一种不需要纺纱织布而形成的织物，只是将纺织短纤维或者长丝进行定向或随机撑列，形成纤网结构，然后采用机械、热粘或化学等方法加固而成。简单的讲就是：它不是由一根一根的纱线交织、编结在一起的，而是将纤维直接通过物理的方法粘合在一起的，所以，当你拿到你衣服里的粘称时，就会发现，是抽不出一根根的线头的。非织造布突破了传统的纺织原理，并具有工艺流程短、生产速度快，产量高、成本低、用途广、原料来源多等特点。 它的主要用途大致可分为： （1）医疗卫生用布：手术衣、防护服、消毒包布、口罩、尿片、妇女卫生巾等；（2）家庭装饰用布：贴墙布、台布、床单、床罩等； （3）跟装用布：衬里、粘合衬、絮片、定型棉、各种合成革底布等； （4）工业用布：过滤材料、绝缘材料、水泥包装袋、土工布、包覆布等； （5）农业用布：作物保护布、育秧布、灌溉布、保温幕帘等； （6）其它：太空棉、保温隔音材料、吸油毡、烟过滤嘴、袋包茶叶袋等。 无纺布的分类： 一、水刺无纺布 水刺工艺是将高压微细水流喷射到一层或多层纤维网上，使纤维相互缠结在一起，从而使纤网得以加固而具备一定强力。 二、热合无纺布 热粘合无纺布是指在纤网中加入纤维状或粉状热熔粘合加固材料，纤网再经过加热熔融冷却加固成布。 三、浆粕气流成网无纺布
气流成网无纺布又可称做无尘纸、干法造纸无纺布。它是采用气流成网技术将木浆纤维板开松成单纤维状态，然后用气流方法使纤维凝集在成网帘上，纤网再加固成布。 四、湿法无纺布 湿法无纺布是将置于水介质中的纤维原料开松成单纤维，同时使不同纤维原料混合，制成纤维悬浮浆，悬浮浆输送到成网机构，纤维在湿态下成网再加固成布。 五、纺粘无纺布 纺粘无纺布是在聚合物已被挤出、拉伸而形成连续长丝后，长丝铺设成网，纤网再经过自身粘合、热粘合、化学粘合或机械加固方法，使纤网变成无纺布。六、熔喷无纺布 熔喷无纺布的工艺过程：聚合物喂入---熔融挤出---纤维形成---纤维冷却---成网---加固成布。 七、针刺无纺布 针刺无纺布是干法无纺布的一种，针刺无纺布是利用刺针的穿刺作用，将蓬松的纤网加固成布。 八、缝编无纺布 缝编无纺布是干法无纺布的一种，缝编法是利用经编线圈结构对纤网、纱线层、非纺织材料（例如塑料薄片、塑料薄金属箔等）或它们的组合体进行加固，以制成无纺布。
DreamBI大数据分析平台 技术白皮书
目录 第一章产品简介 (4) 一、产品说明 (4) 二、产品特点 (4) 三、系统架构 (4) 四、基础架构 (7) 五、平台架构 (7) 第二章功能介绍 (7) 2.1.元数据管理平台 (7) 2.1.1.业务元数据管理 (8) 2.1.2.指标元数据管理 (10) 2.1.3.技术元数据管理 (14) 2.1.4.血统管理 (15) 2.1.5.分析与扩展应用 (16) 2.2.信息报送平台 (17) 2.2.1.填报制度管理 (17) 2.2.2.填报业务管理 (33) 2.3.数据交换平台 (54) 2.3.1.ETL概述 (55) 2.3.2.数据抽取 (56) 2.3.3.数据转换 (56) 2.3.4.数据装载 (57) 2.3.5.规则维护 (58) 2.3.6.数据梳理和加载 (65) 2.4.统计分析平台 (67) 2.4.1.多维在线分析 (67) 2.4.2.即席查询 (68) 2.4.3.智能报表 (70) 2.4.4.驾驶舱 (74)
2.4.5.图表分析与监测预警 (75) 2.4.6.决策分析 (79) 2.5.智能搜索平台 (83) 2.5.1.实现方式 (84) 2.5.2.SolrCloud (85) 2.6.应用支撑平台 (87) 2.6.1.用户及权限管理 (87) 2.6.2.统一工作门户 (94) 2.6.3.统一消息管理 (100) 2.6.4.统一日志管理 (103) 第三章典型用户 (106) 第四章案例介绍 (108) 一、高速公路大数据与公路货运统计 (108) 二、工信部-数据决策支撑系统 (110) 三、企业诚信指数分析 (111) 四、风险定价分析平台 (112) 五、基于斯诺模型的增长率测算 (113) 六、上交所-历史数据回放引擎 (114) 七、浦东新区能耗监控 (115)
熔喷非织造技术发展现状 董家斌陈廷 （苏州大学纺织与服装工程学院2010级纺织工程苏州215021） 摘要：简要介绍了熔喷非织造技术的生产工艺过程和原理，分别从熔喷非织造生产技术、熔喷新材料及熔喷非织造产品应用等方面分析了近年来熔喷非织造技术的发展状况。 关键词：熔喷，非织造布，新技术，新材料 熔喷非织造工艺是聚合物挤压成网法的一种，起源于20世纪50年代初。20世纪50年代初，美国海军实验室为收集核试验产生的放射性微粒，开始研制具有超细过滤效果的过滤材料，1954年发表研究成果[1]。 20世纪60年代中期，美国埃克森(Exxon)公司进一步对这一工艺进行研究，与精确(Accurate)公司合作制造出了第一台熔喷设备原型机，并申请了专利。目前，除了埃克森公司拥有熔喷技术的专有技术外，其它一些公司(如美国3M公司，美国Hills公司，德国Freudenberg公司等)也成功开发出了自己的熔喷非织造技术。 从20世纪80年代开始，熔喷非织造材料在全球增长迅速，保持了10%-12%的年增长率[2]。熔喷非织造材料在过滤、阻菌、吸附、保暖、防水、医疗卫生等方面性能优异，受到国内外企业的广泛关注。近年来熔喷非织造新材料、新工艺、新产品不断涌现，应用领域在不断拓展。 1 熔喷非织造工艺原理 熔喷非织造工艺是依靠高速、高温气流喷吹聚合物熔体使其得到迅速拉伸而制备超细纤维的一种方法。如图1所示聚合物切片通过挤压机加热加压成为熔融状态后,经熔体分配流道到达喷头前端的喷丝孔,挤压后再经两股收敛的高速、高温气流拉伸使之超细化。超细化的纤维冷却固化沉积于集网帘装置上，依靠自身粘合或其他加工方法形成细度极细的熔喷非织造材料[2]。
培训内容大纲第一章：生产工艺及技术说明简介 一、非织造布定义 二、非织造布分类 三、常见无纺布工艺简述 四、纺粘法工艺概述 五、熔喷法工艺概述 六、纺粘法与熔喷法工艺对比 七、SMS\SMMS\SSMMMS复合无纺布 八、无纺布复合工艺方式概述 九、不同复合工艺方式特点 十、双组分型非织造布 十一、功能性后处理无纺布 第二章：产品质量管理检测项目简介 一、熔指检测 二、克重检测 三、防水性检测（静水压法） 四、静电衰减检测 五、断裂强力及伸长率检测 六、耐磨性测试（马丁代尔法） 七、渗水性检测（喷淋冲击法） 八、透气性能检测 九、渗透性能检测（亲水性） 十、均匀度 十一、幅宽 十二、卷长 十三、卷重
第一章：生产工艺及技术说明简介 一、非织造布定义 <1>国家标准定义（GB/T5709-1997）略 定向或随机排列的纤维通过摩擦、抱合或粘合或者者这些方法的组合而相互结合制成的片状物、纤网或絮垫（不包括纸、机织物、簇绒织物，带有缝编纱线的缝编织物以及湿法缩绒的毡制品）。所用的纤维可以是天然纤维或化学纤维，可以是短纤维、长丝或当场形成成的纤维状物。 <2>工程实践定义 通常是指纤维通过梳理方法或聚合物熔体通过纺丝方法，形成需要的层网状产品，然后通过热黏合、水刺或针刺等加固方法而形成需要的产品生产过程 二、非织造布分类 在实际应用中，有很多种非织造布成网工艺，每一种成网工艺往往还有多种纤网固结方法，而不同的成网工艺与不同的纤网固结方式组合，便产生了种类繁多的非织造产品。（下图为常见非织造布工艺组合图）
<1>根据成网的工艺区分 ①、纺丝成网 ②、气流成网 ③、梳理成网 ④、静电纺 ⑤、闪蒸法 ⑥、湿法等。 <2>根据纤维网所用固结工艺区分 ①热轧固结 ②水刺固结 ③针刺固结 ④热风固结 ⑤化学粘合固结 ⑥自粘合固结 ⑦气刺固结 <3>根据纤网使用材料区分 主要是丙纶（PP）、涤纶（PET）。此外，还有锦纶（PA）、粘胶纤维、腈纶、乙纶（HDPE）、氯纶（PVC）。按应用要求，无纺布分为一次性应用型和耐用型两大类。 三、常见无纺布工艺简述 <1>水刺无纺布 水刺工艺是将高压微细水流喷射到一层或多层纤维网上，使纤维相互缠结在一起，从而使纤网得以加固而具备一定强力。 <2>热合无纺布 热粘合无纺布是指在纤网中加入纤维状或粉状热熔粘合加固材料，纤网再经过加热熔融冷却加固成布。 <3>浆粕气流成网无纺布 气流成网无纺布又可称做无尘纸、干法造纸无纺布。它是采用气流成网技术将木浆纤维板开松成单纤维状态，然后用气流方法使纤维凝集在成网帘上，纤网再加固成布。
大数据可视化分析平台 一、背景与目标 基于邳州市电子政务建设的基础支撑环境，以基础信息资源库（人口库、法人库、宏观经济、地理库）为基础，建设融合业务展示系统，提供综合信息查询展示、信息简报呈现、数据分析、数据开放等资源服务应用。实现市府领导及相关委办的融合数据资源视角，实现数据信息资源融合服务与创新服务，通过系统达到及时了解本市发展的综合情况，及时掌握发展动态，为政策拟定提供依据。 充分运用云计算、大数据等信息技术，建设融合分析平台、展示平台，整合现有数据资源，结合政务大数据的分析能力与业务编排展示能力，以人口、法人、地理，人口与地理，法人与地理，实现基础展示与分析，融合公安、交通、工业、教育、旅游等重点行业的数据综合分析，为城市管理、产业升级、民生保障提供有效支撑。 二、政务大数据平台 1、数据采集和交换需求：通过对各个委办局的指定业务数据进行汇聚，将分散的数据进行物理集中和整合管理，为实现对数据的分析提供数据支撑。将为跨机构的各类业务系统之间的业务协同，提供统一和集中的数据交互共享服务。包括数据交换、共享和ETL 等功能。 2、海量数据存储管理需求：大数据平台从各个委办局的业务系统里抽取的数据量巨大，数据类型繁杂，数据需要持久化的存储和访问。不论是结构化数据、半结构化数据，还是非结构化数据，经过数据存储引擎进行建模后，持久化保存在存储系统上。存储系统要具备高可靠性、快速查询能力。 3、数据计算分析需求：包括海量数据的离线计算能力、高效即
席数据查询需求和低时延的实时计算能力。随着数据量的不断增加，需要数据平台具备线性扩展能力和强大的分析能力，支撑不断增长的数据量，满足未来政务各类业务工作的发展需要，确保业务系统的不间断且有效地工作。 4、数据关联集中需求：对集中存储在数据管理平台的数据，通过正确的技术手段将这些离散的数据进行数据关联，即：通过分析数据间的业务关系，建立关键数据之间的关联关系，将离散的数据串联起来形成能表达更多含义信息集合，以形成基础库、业务库、知识库等数据集。 5、应用开发需求：依靠集中数据集，快速开发创新应用，支撑实际分析业务需要。 6、大数据分析挖掘需求：通过对海量的政务业务大数据进行分析与挖掘，辅助政务决策，提供资源配置分析优化等辅助决策功能，促进民生的发展。
熔喷法非织造布 20世纪50年代的东、西方两大阵营冷战时期，美国海军通过收集高层大气中的放射性尘埃微粒的方法，掌握当时苏联的核试验动态，开发了一种能捕获超细微粒的过滤材料，这些过滤材料就是早期的熔喷法非织造布产品。 20世纪60年代中期，美国埃克森（EXXON）公司取得了熔喷法非织造布技术专利，并成为如今的熔喷法生产工艺基础。 在专利保护期满以后，EXXON公司将拥有的熔喷专利技术转让给美国的精确公司（ACCURATE）、3M公司、捷迈公司（J&M）、金佰利克拉克公司（Kimberly-Clark）、德国的科德宝公司（Freudenberg）、莱芬豪舍（Reifenh?user）公司，这些公司利用EXXON 专利、分别开发出具有各种特点的应用熔喷技术。 半个世纪以来，虽然熔喷技术有了长足的发展，但主流工艺仍然
是EXXON工艺。就是仅有一排喷丝孔，牵伸热气流从两侧吹出的结构。此外，美国的双轴纤维膜公司（Biax Fiberfilm）还开发了一种有多排喷丝孔，牵伸热气流从与喷丝孔同心的环形通道吹出的新型结构（简称Biax工艺）。 EXXON工艺所用的喷丝板组件结构如下： 日本的旭化成、仓敷、NKK及KASEN公司、意大利的UNIVERSAL公司等。外，、Nordson、 其中比较有特点的是Biax 公司，突破传统熔喷原理，采用多排孔，最多可达20排喷丝孔，密度高达332孔/英寸，纤维直径1-50μm，采用水雾对纤维冷却，成布强度高，手感柔软。 Nordson公司采用J&M公司的技术改变过去单独用高温热空气带动熔体从喷丝孔喷出的方法，而是当熔体已纤维状喷出时经过一骤冷装置用侧吹风使之骤冷，使纤维在骤冷的条件下成形，有一定的结晶度和取向度，改变了过去熔喷纤维没有强度的弱点，纤维的连续长度也大为提高，且纤网蓬松、外观和悬垂性好，是熔喷工艺的一个突破。 采用聚冷技术可以减少喷丝板到网帘之间的距离（DCD）是熔喷工艺的一个特点，现在已经有多家设备制造厂采用这一技术。国外熔喷技术发展很快，纤维直径可达0.5μm，一般在1~10μm，产量可超过100kg/m/h（纤维直径2-5μm），纤网定量为3~300g/m2。
培训内容大纲 第一章：生产工艺及技术说明简介 一、非织造布定义 二、非织造布分类 三、常见无纺布工艺简述 四、纺粘法工艺概述 五、熔喷法工艺概述 六、纺粘法与熔喷法工艺对比 七、SMS\SMMS\SSMM复M合S无纺布 八、无纺布复合工艺方式概述 九、不同复合工艺方式特点十、双组分型非织造布十一、功能性后处理无纺布第二章：产品质量管理检测项目简介 一、熔指检测 二、克重检测 三、防水性检测（静水压法） 四、静电衰减检测 五、断裂强力及伸长率检测 六、耐磨性测试（马丁代尔法） 七、渗水性检测（喷淋冲击法） 八、透气性能检测 九、渗透性能检测（亲水性）
十、均匀度 十一、幅宽 十二、卷长 十三、卷重 第一章：生产工艺及技术说明简介 一、非织造布定义 <1>国家标准定义( GB/T5709-1997 )略 定向或随机排列的纤维通过摩擦、抱合或粘合或者者这些方法的组合而相互结合制成的片状物、纤网或絮垫(不包括纸、机织物、簇绒织物，带有缝编纱线的缝编织物以及湿法缩绒的毡制品)。所用的纤维可以是天然纤维或化学纤维，可以是短纤维、长丝或当场形成成的纤维状物。 <2>工程实践定义 通常是指纤维通过梳理方法或聚合物熔体通过纺丝方法，形成需要的层网状产品，然后通过热黏合、水刺或针刺等加固方法而形成需要的产品生产过程 二、非织造布分类 在实际应用中，有很多种非织造布成网工艺，每一种成网工艺往往还有多种纤网固结方法，而不同的成网工艺与不同的纤网固结方式组合，便产生了种类繁多的非织 造产品。（下图为常见非织造布工艺组合图）
<1>根据成网的工艺区分 ①、纺丝成网 ②、气流成网 ③、梳理成网 ④、静电纺 ⑤、闪蒸法 ⑥、湿法等。 <2>根据纤维网所用固结工艺区分 ①热轧固结 ②水刺固结 ③针刺固结 ④热风固结 ⑤化学粘合固结 ⑥自粘合固结 ⑦气刺固结 <3>根据纤网使用材料区分 主要是丙纶（PP）、涤纶（PET）。此外，还有锦纶（PA）、粘胶纤维、腈纶、乙纶（HDPE）、氯纶（PVC）。按应用要求，无纺布分为一次性应用型和耐用型两大类。 三、常见无纺布工艺简述 <1>水刺无纺布水刺工艺是将高压微细水流喷射到一层或多层纤维网上，使纤维相互缠结在一 起，从而使纤网得以加固而具备一定强力。 <2>热合无纺布热粘合无纺布是指在纤网中加入纤维状或粉状热熔粘合加固材料，纤网再经过加 热熔融冷却加固成布。 <3>浆粕气流成网无纺布 气流成网无纺布又可称做无尘纸、干法造纸无纺布。它是采用气流成网技术将木浆纤维板开松成单纤维状态，然后用气流方法使纤维凝集在成网帘上，纤网再加固成布。 <4>湿法无纺布 湿法无纺布是将置于水介质中的纤维原料开松成单纤维，同时使不同纤维原料混合，制成纤维悬浮浆，悬浮浆输送到成网机构，纤维在湿态下成网再加固成布。 <5>纺粘无纺布 纺粘无纺布是在聚合物已被挤出、拉伸而形成连续长丝后，长丝铺设成网，纤网再经过自身粘合、热粘合、化学粘合或机械加固方法，使纤网变成无纺布。 <6>熔喷无纺布
熔喷法非织造布技术进展及熔喷布的用途 2011-04-22 来源: 刘玉军侯幕毅肖小雄（来源互联网）点击次数：571 关键字：熔喷非织造布;纷丝;熔喷纤维;非织造布 熔喷法非织造布技术发展迅速特别是近几年，随着工业的飞速发展及对环境保护的加强熔喷法非织造布市场越来越大。其超细纤维的特点所表现出的特性，在许多工业、民用领域被人们发现并得到广泛的应用。随着宏大研究院有限公司在熔喷技术方面研发投入的加大我国熔喷技术已得到很大的发展。2006年5月幅宽2 400 mm的熔喷生产线在宏大研究院试验基地试车成功，标志着我国宽幅熔喷生产线已能完全实现设备国产化从而为熔喷技术的进一步发展以及SMS(纺粘熔喷复合) 技术的发展奠定了坚实的基础。 1 熔喷法非织造布技术 1.1 工艺流程 熔喷法非织造布生产技术，是将高聚物树脂通过螺杆挤出机挤压熔融塑化后，通过计量泵精确计量送给喷丝组件在高速高压热空气流的作用下拉成超细纤维在收集装置上形成熔喷非织造布。熔喷法非织造布可以使用多种聚合物材料.如:聚丙烯、聚醋、聚酸胺等。 1.2 熔喷法纺丝原理 聚合物树脂经挤压熔融后通过计量泵的精确计量送入一特殊的熔体分配腔再通过整流后进入纺丝熔体池，经纺丝微孔喷出成丝，在高速热风气流的喷射拉伸下得到超细纤维，其单丝直径能达到1一2 gm。熔体分配腔能保证熔体沿幅宽方向分布均匀(流速一致、流量相等、压力分布均匀)加上沿幅宽方向的气流喷射速度一致从而能保证丝束沿幅宽方向分布均匀丝径沿幅宽方向一致。 如图1所示喷丝组件中纺丝熔体池下有一排纺丝微孔，微孔直径一般为0.3一0.4 mm，为更有利于纺丝成型其长径比远远大于常规的熔融纺丝，一般为10一15。同时喷丝组件与
大数据处理综合处理服务平台的设计与实现 （广州城市职业学院广东广州510405） 摘要：在信息技术高速发展的今天，金融业面临的竞争日趋激烈，信息的高度共享和数据的安全可靠是系统建设中优先考虑的问题。大数据综合处理服务平台支持灵活构建面向数据仓库、实现批量作业的原子化、参数化、操作简单化、流程可控化，并提供灵活、可自定义的程序接口，具有良好的可扩展性。该服务平台以SOA为基础，采用云计算的体系架构，整合多种ETL技术和不同的ETL工具，具有统一、高效、可拓展性。该系统整合金融机构的客户、合约、交易、财务、产品等主要业务数据，提供客户视图、客户关系管理、营销管理、财务分析、质量监控、风险预警、业务流程等功能模块。该研究与设计打破跨国厂商在金融软件方面的垄断地位，促进传统优势企业走新型信息化道路，充分实现了“资源共享、低投入、低消耗、低排放和高效率”，值得大力发展和推广。 关键词：面向金融，大数据，综合处理服务平台。 一、研究的意义 目前，全球IT行业讨论最多的两个议题，一个是大数据分析“Big Data”，一个是云计算“Cloud Computing”。中
国五大国有商业银行发展至今，积累了海量的业务数据，同时还不断的从外界收集数据。据IDC（国际数据公司）预测，用于云计算服务上的支出在接下来的5 年间可能会出现3 倍的增长，占据IT支出增长总量中25%的份额。目前企业的各种业务系统中数据从GB、TB到PB量级呈海量急速增长，相应的存储方式也从单机存储转变为网络存储。传统的信息处理技术和手段，如数据库技术往往只能单纯实现数据的录入、查询、统计等较低层次的功能，无法充分利用和及时更新海量数据，更难以进行综合研究，中国的金融行业也不例外。中国五大国有商业银行发展至今，积累了海量的业务数据，同时还不断的从外界收集数据。通过对不同来源，不同历史阶段的数据进行分析，银行可以甄别有价值潜力的客户群和发现未来金融市场的发展趋势，针对目标客户群的特点和金融市场的需求来研发有竞争力的理财产品。所以，银行对海量数据分析的需求是尤为迫切的。再有，在信息技术高速发展的今天，金融业面临的竞争日趋激烈，信息的高度共享和数据的安全可靠是系统建设中优先考虑的问题。随着国内银行业竞争的加剧，五大国有商业银行不断深化以客户为中心，以优质业务为核心的经营理念，这对银行自身系统的不断完善提出了更高的要求。而“云计算”技术的推出，将成为银行增强数据的安全性和加快信息共享的速度，提高服务质量、降低成本和赢得竞争优势的一大选择。
熔喷无纺布 熔喷非织造布技术的发展--双组份熔喷技术 进入21世纪以来，国际上熔喷非织造布技术的发展突飞猛进。 美国Hills公司和Nordson公司较早就开发成功双组分熔喷技术，包括皮芯型、并列型、三角形等多种，通常纤维纤度接近2µ，熔喷喷丝组件的孔数可以达到每英寸100孔，每孔的挤出量可达到0.5g/分。 皮芯型:可使非织造布达到手感柔软，可以做成同心、偏心、异形的产品。一般廉价材料做芯，昂贵的、具有特殊或所需性能的聚合物为外皮层，如芯为聚丙烯，外皮为尼龙使纤维具有吸湿性;芯为聚丙烯，外皮为可粘接用的低熔点聚乙烯或改性聚丙烯、改性聚酯等。对炭黑类导电纤维，则将导电芯包裹在里面。 并列型:可使非织造布具有良好的弹性，通常是由两种不同聚合物，或不同粘度的同种聚合物做成并列型双组份纤维，利用不同聚合物不同的热收缩性可做成螺旋式卷曲纤维。例如3M公司开发了熔喷PET/PP双组份纤维的非织造布，由于收缩不同，形成螺旋卷曲性，使非织造布具有极好的弹性。 末梢型:这是在三叶型、十字型和末梢复合另一种聚合物，如做抗静电、导湿、导电纤维时可以在顶尖上复合上导电聚合物，既可导湿、又可导电、抗静电，而且节省了导电聚合物用量。 微细旦型:可以采用橘瓣形、条形剥离型组件，也可以是海岛型组件。用两种不相容的聚合物剥裂做成超细纤维网，甚至纳米纤维网，如Kimberly-Clark研制的剥裂型双组份纤维，就是利用两种不相容聚合物做成的双组份纤维在热水中不到一秒钟，两种聚合物就可以完全剥离的特点做成超细纤维网。海岛型的则要把海溶去，得到微细的岛纤维网。 混合型:是将不同材料、不同颜色、不同纤维、不同截面形状，甚至和皮芯并列纤维混合的既有共纺，又有双组份纤维的纤维网，使纤维具有所需要的各种性能。这类熔喷双组份纤维非织造布或混合纤维非织造布和一般熔喷纤维制品相比能进一步改进过滤介质的过滤性，并使过滤介质具有抗静电性、导电性、吸湿性、增强的阻隔性等;或使纤维网的粘结性、蓬松性、透气性提高。 双组份熔喷纤维可以补充单一聚合物性能的不足，如聚丙烯比较便宜，但如用于医卫材料，它却不耐射线照射，这样可以聚丙烯为芯，在其外层选择适当的耐辐射聚合物包裹在外面就可以解决耐辐射的问题。从而可以使产品价格便宜，又能完成功能要求，如在医疗领域可用于呼吸系统的热和湿的交换器，可提供合适的类似天然的热和湿度。它具有质轻、用可弃或便于消毒、价格便宜，还可起到除去污染物过滤器的附加作用。它可由两种均匀混合的双组份熔喷纤维网组成。采用皮芯型双组份纤维，芯子为聚丙烯，皮层为尼龙。双组份纤维亦可采用异形截面，如三叶形、多叶形，使其表面积更大，同时还可以在其表层或叶尖部分采用能提高过滤性能的聚合物。烯烃类或聚酯类熔喷法双组份纤维网可以做成柱形液体和气体过滤器。熔喷双组份纤维网还可用于香烟过滤咀;利用芯吸效应做高档吸墨水芯子;保液和输液的芯吸棒等。 折叠编辑本段熔喷非织造布技术的发展--熔喷纳米纤维 过去开发熔喷纤维都基于Exxon的专利技术，但最近几年国际上多家公司已突破Exxon 技术向更细的纳米级纤维发展。 Hills公司对纳米熔喷纤维作过很深的研究，据称已可达到产业化的阶段。其它一些企业例如Nonwoven Technologies(NTI)公司也开发了可生产的纳米熔喷纤维的工艺、技术，并已取得了专利。 为了纺制纳米纤维，喷丝孔比普通的熔喷设备上的喷丝孔要细得多，NTI可采用细小到
