涤纶长丝生产工艺简介 1. 预结晶 切片干燥过程中需要加热到140℃以上，而普通切片的软化点很低，在80℃以下即软化 发粘，容易粘结成块堵塞干燥装置或输料管（俗称结块），为了提高切片的软化点，必须提高切片的结晶度，使其软化点达到200℃左右，这样干燥工序才能顺利进行。 预结晶采用120～170℃左右的热空气对切片加热，为了防止切片粘结成块（俗称结块），一般采取以下三种方式： 1．利用沸腾床等装置，将热空气从下往上吹向切片，使得切片呈现沸腾状，切片粒子之间的位置一直处 于快速波动之中，有效防止了切片之间的粘结。一般将这种方式称为BM 式。 2．利用搅拌装置，对处于预结晶过程中的切片不断搅拌，使得切片粒子之间无法粘结或者粘结后随即被打散。一般将这种方式称为KF 式。 利用震动装置，使得处于预结晶过程中的切片高频震动，粒子之间的位置快速变化，从而无法相互粘结。一般与BM 式结合使用。 熔体直纺没有预结晶流程。 2．干燥 涤纶生产过程中，PET 切片需要在290℃左右的高温下熔融，在此高温下，如果切片的含水率达到一定程度（比如100ppm 以上），熔体会发生水解现象使得熔体质量下降，从而使纺丝工序难以顺利进行甚至导致成品丝品质下降。 将经过脱湿处理的干燥空气（露点降到－20 ℃以下）加热到160℃左右，从干燥塔底部输送到干燥塔中与切片逆向接触使切片迅速脱水，干空气将水分从干燥塔顶部带出。切片一般在干燥塔中停留4～8 小时，当工艺条件（干燥温度、干空气露点、干空气流量、切片在干燥塔中的停留时间）合适时，切片的含水率可以降低到50ppm 以下，满足纺丝要求。不同的生产工艺和品种对切片的含水率要求有明显差异： UDY-DT : 目标含水率≤100ppm POY-DTY: 目标含水率≤50ppm FDY : 目标含水率≤30ppm 常规品种含水率可以偏高一点，但是异型丝和细旦、超细旦丝对含水率要求很高，一般要求含水率≤20ppm 。 切片含水率偏高时，熔融后熔体降解程度大，纺丝工段容易出现毛丝、断头、飘丝等异常现象，丝的强度会降低，断裂伸长率升高。 干燥工序分连续干燥和间歇干燥两种方式。 连续干燥采用干燥塔（一般需要加上预结晶装置），干燥介质为除湿干空气，采用电加热方式，这种方式干燥效率高，干燥效果好，操作简便可以自动控制，工艺调整方便，是目前普遍采用的干燥方式； 间歇干燥采用转鼓装置（无需额外的预结晶装置），加热方式为蒸汽，用抽真空的方式使切片脱水。这种方式干燥效率很低，干燥效果不理想，操作麻烦且多为手动控制方式，工艺调整不方便，除了在一些老式UDY 生产线上还有少量存在以外，已经基本被淘汰。 目前，随着熔体直接纺技术的成熟，越来越多的厂家采用了熔体直纺技术，采用这项技术，省去了切片造粒、切片包装、切片运输、切片筛选、切片输送、切片干燥、切片熔融等很多过程，因而使生产成本大大降低。 3．纺丝纺丝是整个化纤生产中的关键工序，纺丝状况如何，直接影响到“产、质、耗”等生产指标能否顺利完成。 纺丝就是将熔融状态下或呈溶液状态下的高聚物纺成丝束的过程。对于切片法纺丝而言还包括了将切片由颗粒状固体熔融成熔体的过程。 纺丝设备包括熔体过滤器、纺丝箱体、计量泵、组件（包括海砂或金属砂、过滤网、分配板、喷丝
涤纶长丝的种类、用途及生产过程 涤纶长丝一般可分为POY（预取向丝）FDY（全牵伸丝）DTY（低弹丝）等三大类。POY主要用于后加工生产例如生产DTY、DT、ATY，也可以直接应用于丝绸纺织行业；FDY主要用于服装、纺织行业；DTY 是针织(纬编、经编)或机织加工的理想原料，适宜制作服装面料(如西服、衬衫)、床上用品(如被面、床罩、蚊帐)及装饰用品(如窗帘布、沙发布、贴墙布、汽车内装饰布)等。其中细旦丝(特别是三叶异形丝)更适合做仿丝绸织物，中粗旦丝可做仿毛型织物。 POY、FDY和DTY的生产过程如下： POY一般有二种，一种是直接用于织造，一种是用于加弹，经过加工后成为DTY，规格一般有50D、75D、100D、150D等。FDY一般直接用于织造或经编，规格一般有50D、68D、75D、100D、150D、200D等。DTY一般直接用于织造，规格一般从75D～300D不等。 FDY是涤纶长丝：full draw yarn全拉伸丝 DTY是低弹丝：draw textured yarn拉伸变形丝 POY是变形丝：preoriented yarn预取向丝 涤纶 目录 ?涤纶有哪些性能? ?涤纶有哪些大类品种？ ?涤纶长丝有哪些品种？ ?涤纶的改性 涤纶是合成纤维中的一个重要品种，是我国聚酯纤维的商品名称。它是以精对苯二甲酸（PTA）或对苯二甲酸二甲酯（DMT）和乙二醇（EG）为原料经酯化或酯交换和缩聚反应而制得的成纤高聚物——聚对苯二甲酸乙二醇酯（PET），经纺丝和后处理制成的纤维。涤纶的用途很广，大量用于制造衣着和工业中制品。涤纶具有极优良的定形性能。涤纶纱线或织物经过定形后生成的平挺、蓬松形态或褶裥等，在使用中经多次洗涤，仍能经久不变。 涤纶有哪些性能? 1、强度高。短纤维强度为2.6～5.7cN/dtex，高强力纤维为5.6～8.0cN/dtex。由于吸湿性较低，它的湿态强度与干态强度基本相同。耐冲击强度比锦纶高4倍，比粘胶纤维高20倍。 2、弹性好。弹性接近羊毛，当伸长5%～6%时，几乎可以完全恢复。耐皱性超过其他纤维，即织物不折皱，尺寸稳定性好。弹性模数为22～141cN/dtex，比锦纶高2～3倍。
涤纶长丝之生产流程 2011-05-14 15:14 第一章涤纶简介 涤纶的化学名称是聚对苯二甲酸乙二酯，是由聚酯经机械加工而成的纤维。涤纶的工业化生产始于50年代，起步较晚，但由于其原料易得，性能优良，用途广泛，因而发展非常迅速，一跃而成生产量最大的纤维品种。涤纶纤维按其外观形状可分为涤纶短纤维和涤纶长纤维(涤纶长丝)两大类，其中最早发展起来的是涤纶短纤维，我们最早见到的“涤棉”、“涤卡”、“毛涤”等就是涤纶短纤维的混纺织物。涤纶长丝类似于蚕丝，它是以长度上千米计算的连续不断的丝条，在生产时，通常被卷绕成一定形状和重量的筒子后包装出厂。 目前，围绕涤纶长丝主要生产的品种是涤纶非变形复丝(FDY、DT)和涤纶变形复丝(DTY)，尤其是涤纶低弹变形丝(DTY)为最多。目前，我厂最主要的品种就是低弹丝(DTY)。 一、涤纶长丝纤度表示方法： 纤度是表示纤维粗细程度的指标，涤纶纤维纤度通常以旦数和分特数（或特数）表示纤维的纤度。 1、旦：9000米长的纤维所具有的重量(用克表示)如：9000米长的纤维重150克，那么该纤维的纤度为150旦，如果其纤维的纤度为75旦，那么它就是：9000米长这样的纤维重为75克。 重量(克) 旦的计算公式为：旦数＝─────× 9000 长度(米) 在实际应用过程中，“旦”常用字母Ｄ表示，如150 旦可写成150D。 对于某种纤维来讲，它的旦数越高，则表示纤维越粗，反之，纤维越细。 2、特和分特：（我厂现用分特表示DTY的纤度） 特：1000米长的纤维所具有的重量(用克表示)。 分特：10000米长的纤维所具有的重量(用克表示)。例：1000米长的某种纤维重15克。那么它的纤度就是15特或150分特，特和分特的计算公式为：
涤纶聚酯切片的生产 PET的生产大致可以分为两个阶段：第一是由基本原料对二甲苯、甲苯、邻苯二甲酸酐等制取聚酯中间体对苯二甲酸二甲酯（DMT）或对苯二甲酸（PTA）。第二阶段是由对苯二甲酸二甲酯（DMT）或对苯二甲酸（PTA）和乙二醇进行酯交换或酯化，生成聚酯单体对苯二甲酸双羟乙酯（BHET或DGT），进而缩聚成PET。 聚酯生产工艺主要有酯交换法（DMT法）和直接酯化法（PTA法）。DMT 法是PET的最早的工艺路线，主要用DMT与EG发生酯交换反应来生成聚对苯二甲酸乙二醇酯（PET），后者是以PX氧化生产的精对苯二甲酸（PTA）为原料，直接酯化缩聚生产PET的工艺路线，简称PTA法。由于PX属于石化工业的副产物，其价格走势受原油价格的影响很大。
PET的大致生产工艺路线： PX：对二甲苯； OX：邻二甲苯； CTA：粗对苯二甲酸 MTA：中纯度对苯二甲酸MeOH：甲醇 PTA：精对苯二甲酸 EG：乙二醇 DMT：对苯二甲酸二甲酯BHET：对苯二甲酸双羟乙酯
第一亨格尔法、第二亨格尔法不利于连续化、大型化的生产。因为使用了KOH是成本过高。EG是由乙烯先氧化为环氧乙烷再进行水化制得。 DMT法的连续生产工艺主要有法国罗纳普朗克（Rhone—Poulenc）公司和日本帝人公司的技术。PTA法连续生产工艺主要有德国吉玛公司（Zimmer）、美国杜邦公司（DuPont）、瑞士伊文达公司（Inventa）和日本钟纺公司（Konebo）等几家技术。其中德国吉玛、瑞士伊文达和日本钟纺的技术都是“五釜流程”，美国杜邦公司的技术是“三釜流程”。它们的缩聚工艺条件基本相似，但酯化工艺条件差别较大。“五釜流程”采用较低温度和压力，而“三釜流程”则采用高EG/PTA（摩尔比）和较高的酯化反应温度，强化反应条件，加快反应速度，以缩短反应停留时间。总的反应时间“五釜流程”约为10小时，三釜流程约为3.5小时。 DMT法与PTA直接酯化法比较起来，有投资成本高、消耗大，反应时间长，中间因产生有毒的副产物甲醇而增加成本等缺点，因此，如今聚酯聚合主要是利用PTA直接酯化法。八十年代后开始兴建的PET生产装置，尤其是大规模单品种装置，大都采用PTA法直接酯化连续缩聚生产工艺。 PTA法的反应原理：主要反应式包括酯化反应和聚合反应 PTA溶液+2EG 200～260℃BHET+2H2O n BHET 260～280℃PET+(n-1)EG 聚酯的PTA法生产工艺流程： 首先加入催化剂对原料进行机械混合，形成PTA和EG进入第一酯化/酯交换反应器，反应在较高压力（0.18MPa）和温度（260～265℃）下进行，生成的低聚物进入第二串级搅拌式反应器，在较低压力（0.05Mpa）和较高温度（270～275℃）

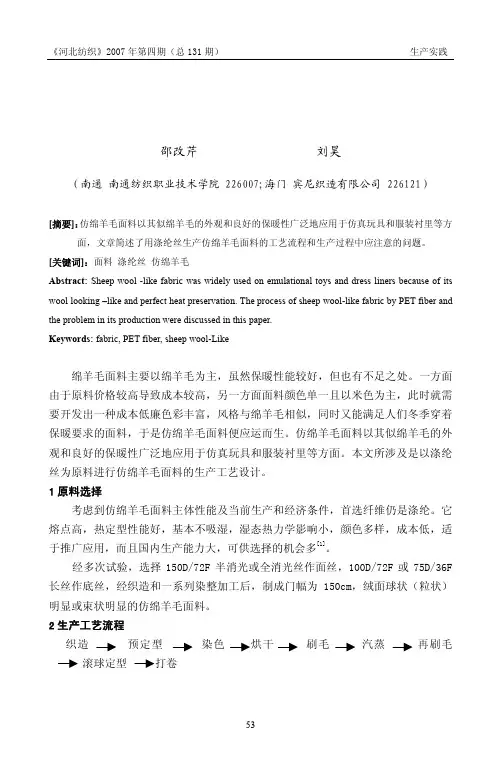

涤纶长丝生产 第一章概述 初生丝：未拉伸丝（常规纺丝）（UDY）、半预取向丝（中速纺丝）（MOY）、预取向丝（高速纺丝）（POY）、高取向丝（超高速纺丝）（HOY） 拉伸丝：拉伸丝（低速拉伸丝）（DY）、全拉伸丝（纺丝拉伸一步法）（FDY）、全取丝（纺丝一步法）（FOY） 变形丝：常规变形丝（DY）、拉伸变形丝（DTY）、空气变形丝（ATY） 第一节涤纶长丝的性能和用途 一、长丝与短纤维相比，具有如下特性。 1. 长丝生产系单锭生产方式。一根丝条有几十根单丝，从纺丝到变形，要经几十个摩擦点，容易产生毛丝。此外，长丝又是多锭位、多机台生产，由于设备、工艺、操作等因素，不同锭位的长丝在性能上会有一定差异，甚至一个筒子的内层与外层也会有差异。 2. 长丝通过物理化学变形的方法，可纺制差别化纤维。如改变喷丝孔的形状或捻度的强弱，可纺制仿丝型纤维；通过假捻、空气变形、混纤、复合等方法，可使长丝具有毛的风格；通过拉伸丝和预取向丝的混纤变形，可制得仿麻竹节丝；对于不同熔点或不同取向度的长丝进行混纤变形，可使长丝获得麻的外观；通过各种吹捻技术，可制成网络丝、网络变形丝和空气变形丝、包芯丝等；通过强捻方法，可制得圈状丝和折皱丝；可纺制单丝线密度低于0.1dtex的超细丝。 3. 长丝通过化学改性的方法而纺制的差别化纤维可获得易染、保暖、耐热、阻燃、抗污、抗起球、抗静电、高吸湿和高吸水等特殊性能。 二、涤纶长丝用途 涤纶长丝早期主要用于丝绸服装方面，随着各种加工技术的开发，涤纶长丝已扩展到仿毛、仿麻、仿棉等整个衣着领域，并向装饰、产业和非纤化等领域发展。尤其近来在日本由涤纶长丝制成的新合纤风行服装界。所谓新合纤，就是具有新颖、独特且超越任何一种天然纤维风格和感觉的合成纤维。它改变了人们穿着的观念，已由保暖美观上升为舒适、健康、新颖及艺术性。从而使涤纶长丝的用途更趋广泛。 1．服装用涤纶长丝的传统用途是仿丝绸，用于女式衬衣、男女外衣、裙子、睡衣和丝巾等。细特长丝在变形前加以强捻，可制成柔软的仿丝绸，适用于做高级连衫裙和中老年妇女穿的“阿婆衫”。粗特变形丝可做成毛型织物，用于西装、外衣、领带，但其针织品的尺寸稳定性不够理想。混纤丝主要用于男式服装、童装和运动衣。 2．床上用品用作被面、枕套、床单、床罩、蚊帐、台布和絮棉等。 3．装饰用用作沙发布、家具布、窗帘布、窗纱布、贴墙布、地毯、雨披、伞布和汽车内部装饰布等。 4．产业用用作缝纫线、帘子线、运输传送带、帆布、土工布、过滤布、篷帐、网类和绳索等。 5．非纤化用用超细纤维做成的人造麂皮，用作皮大衣、皮茄克、女式上衣等。 第二节涤纶长丝的生产工艺路线
涤纶长丝生产 第一章概述 第一节涤纶长丝的性能和用途 一、长丝与短纤维相比，具有如下特性。 1. 长丝生产系单锭生产方式。一根丝条有几十根单丝，从纺丝到变形，要经几十个摩擦点，容易产生毛丝。此外，长丝又是多锭位、多机台生产，由于设备、工艺、操作等因素，不同锭位的长丝在性能上会有一定差异，甚至一个筒子的内层与外层也会有差异。 2. 长丝通过物理化学变形的方法，可纺制差别化纤维。如改变喷丝孔的形状或捻度的强弱，可纺制仿丝型纤维；通过假捻、空气变形、混纤、复合等方法，可使长丝具有毛的风格；通过拉伸丝和预取向丝的混纤变形，可制得仿麻竹节丝；对于不同熔点或不同取向度的长丝进行混纤变形，可使长丝获得麻的外观；通过各种吹捻技术，可制成网络丝、网络变形丝和空气变形丝、包芯丝等；通过强捻方法，可制得圈状丝和折皱丝；可纺制单丝线密度低于0.1dtex的超细丝。 3. 长丝通过化学改性的方法而纺制的差别化纤维可获得易染、保暖、耐热、阻燃、抗污、抗起球、抗静电、高吸湿和高吸水等特殊性能。 二、涤纶长丝用途 涤纶长丝早期主要用于丝绸服装方面，随着各种加工技术的开发，涤纶长丝已扩展到仿毛、仿麻、仿棉等整个衣着领域，并向装饰、产业和非纤化等领域发展。尤其近来在日本由涤纶长丝制成的新合纤风行服装界。所谓新合纤，就是具有新颖、独特且超越任何一种天然纤维风格和感觉的合成纤维。它改变了人们穿着的观念，已由保暖美观上升为舒适、健康、新颖及艺术性。从而使涤纶长丝的用途更趋广泛。 1．服装用涤纶长丝的传统用途是仿丝绸，用于女式衬衣、男女外衣、裙子、睡衣和丝巾等。细特长丝在变形前加以强捻，可制成柔软的仿丝绸，适用于做高级连衫裙和中老年妇女穿的“阿婆衫”。粗特变形丝可做成毛型织物，用于西装、外衣、领带，但其针织品的尺寸稳定性不够理想。混纤丝主要用于男式服装、童装和运动衣。 2．床上用品用作被面、枕套、床单、床罩、蚊帐、台布和絮棉等。 3．装饰用用作沙发布、家具布、窗帘布、窗纱布、贴墙布、地毯、雨披、伞布和汽车内部装饰布等。 4．产业用用作缝纫线、帘子线、运输传送带、帆布、土工布、过滤布、篷帐、网类和绳索等。 5．非纤化用用超细纤维做成的人造麂皮，用作皮大衣、皮茄克、女式上衣等。 第二节涤纶长丝的生产工艺路线 涤纶长丝生产工艺发展很快，种类很多。按纺丝速度可分为常规纺丝工艺、中速纺丝工艺和高速纺丝工艺。按聚酯原料分可分为熔体直接纺丝和切片纺丝。按工艺流程又有三步法、二步法和一步法。现将主要的长丝生产工艺路线简要介绍如下。 一、常规纺丝工艺 常规纺丝或称低速纺丝，是纺丝卷绕一拉伸加捻一假捻变形的三步法工艺路线(UDY—DY—TY)。纺丝速度为1000～1500m／min，拉伸加捻速度为600～llOOm／min，假捻变形速度为120～160m／min。可纺制33～167dtex的长丝。常规纺丝是最早实现工业化生产的一种工艺成熟、设备运转稳定、技术容易掌握、产品质量较好的方法。目前，我国变形
涤纶纤维厂工艺流程设计 目录
第1章总论 1.1概述 为了适用日新月异的城乡建设发展的需求，进一步开拓相应的产品市场，有效地强化企业的生存与竞争能力，杭州市萧山坎山涤纶纤维有限公司拟投资建设年产60000吨涤纶短纤维项目，项目总投资1亿元。 杭州市萧山坎山涤纶纤维有限公司概况如下： 投资项目名称：杭州市萧山坎山涤纶纤维有限公司 法定地址：浙江省杭州市萧山区坎山镇三岔路村6组37户 项目投资人：王青青，施建军 杭州市萧山坎山涤纶纤维有限公司年产60000吨项目由王青青，施建军投资兴建，涤纶纤维项目总投资1亿元，注册资本金额是以人命币现金投资，其中王青青出资200万元，占注册资本50%，施建军出资200万元，占注册资本50%，选址在浙江省杭州市萧山区坎山镇三岔路村。 1.2 项目建设的必要性及有利条件 一、项目建设的必要性 涤纶的用途很广，是应用最广泛的合成纤维品种，涤纶占世界合成纤维产量的60%以上。大量用于衣料、床上用品、各种装饰布料、工特殊织物等纺织品以及其他工业用纤维制品，如过滤材料、绝缘材料、轮胎帘子线、传送带等。随着国内经济持续快速增长和国内居民消费能力的不断提高，国内地区涤纶短纤维的需求量也不断增长。中国涤纶系列产品产能以惊人的速度增长着，涤纶纤维产能的迅速增长，使得中国正逐渐发展成为世界涤纶类产品的重要加工基地，并成为世界涤纶纤维产量最大的国家。因此投资建设涤纶短纤维这个项目很有发展前景和重要性。 二、企业自身有利条件 1.区位优势 从水运看杭州市萧山坎山涤纶纤维有限公司临江近海，钱塘江、浦阳江、富春江三江在此汇流，接轨杭甬运河，可以实现河、江、海联运；从空运看杭州萧山国际机场是中国内地十大机场之一。机场开通国内、国际航线190余条，形成了覆盖全国及东亚、东南亚地区、辐射欧洲的航空运输网络。机场已与香港机场合资，二期扩建工程于去年年底竣工启用，萧山机场正式迈入“双跑道、三航站楼时代”。从陆地看，萧山公路、铁路交通路网稠密，四通八达。杭甬、杭金衢高速公路和浙赣、萧甬铁路、104国道穿境而过。萧山距上海160公里，距宁波120公里，庆春路过江隧道和地铁1号线也已开通，进一步优化了萧山的交通环境。今后随着沪杭城际快速轨道交通等项目的建设，杭州与香港、上海的“同城效应”更加凸现，萧山将成为长三角南翼的交通枢纽。 2.企业的信誉 该公司的投资者具有多年的企业管理经验，社会信誉高，资金积累丰厚，不仅具有很好的社会关系，同时具有较好的银企关系，其良好的信誉取得各家银行的
3.2.1产品介绍 聚对苯二甲酸乙二醇酯，英文名polyethylene terephthalate(简称PET) 别名：聚对苯二甲酸乙二酯；聚对酞酸乙二酯；的确凉；涤纶；聚乙烯对苯二甲酸酯；达克纶等。大量用作纤维，而工程塑料树脂可分为非工程塑料级和工程塑料级两大类，非工程塑料级主要用于瓶、薄膜、片材、耐烘烤食品容器等。 化学分子结构： PET 是乳白色或浅黄色、高度结晶的聚合物，表面平滑有光泽。在较宽的温度范围内具有优良的物理机械性能，长期使用温度可达120℃，电绝缘性优良，甚至在高温高频下，其电性能仍较好，但耐电晕性较差，抗蠕变性，耐疲劳性，耐摩擦性、尺寸稳定性都很好。PET 有酯键，在强酸、强碱和水蒸汽作用下会发生分解，耐有机溶剂、耐候性好。缺点是结晶速率慢，成型加工困难，模塑温度高，生产周期长，冲击性能差。一般通过增强、填充、共混等方法改进其加工性和物性，以玻璃纤维增强效果明显，提高树脂刚性、耐热性、耐药品性、电气性能和耐候性。但仍需改进结晶速度慢的弊病，可以采取添加成核剂和结晶促进剂等手段。加阻燃剂和防燃滴落剂可改进PET阻燃性和自熄性。目前，聚酯PET正在越来越多地取代铝、玻璃、陶瓷、纸张、木材、钢铁和其他合成材料，聚酯的家庭也在持续扩大。 3.2.2工艺介绍
切片聚酯工艺路线有直接酯化法(PTA法)和酯交换法(DMT法)。目前华润包装采用的PTA法具有原料消耗低、反应时间短等优势，自80年代起己成为聚酯的主要工艺和首选技术路线。 PTA法连续工艺主要有德国吉玛(Zimmer)公司、美国杜邦公司、瑞士伊文达(Inventa)公司和日本钟纺(Konebo)公司等几家技术。其中吉玛、伊文达、钟纺技术为5釜流程，杜邦则开发了3釜流程(目前正在开发2釜流程)，两者缩聚工艺基本相似，区别在于酯化工艺。如5釜流程采用较低温度及压力酯化，而3釜流程则采用高乙二醇(EG)/PTA摩尔比和较高的酯化温度，以强化反应条件，加快反应速度，缩短反应时间。总的反应时间为5釜流程10小时，3釜流程3.5小时。目前世界大型聚酯公司都采用集散型(DCS)控制系统进行生产控制和管理，并对全流程或单釜流程进行仿真计算。 企业目前采用的工艺称为直接酯化法，对苯二甲酸与过量乙二醇在200℃下先酯化成低聚合度（如X=1~4）聚对苯二甲酸乙二醇酯，而后在280℃下终缩聚成高聚合度的最终聚酯产品（n=100~200），这一步与间接酯化法相同。随着缩聚反应程度的提高，体系粘度增加。在工程上，将缩聚分段在两反应器内进行更为有利。前段预缩聚：270℃，2000～3300Pa。后段终缩聚：280～285℃，60～130Pa。 PTA和MEG按照一定的摩尔比进行配料，再加入事先调配好的各项添加剂等，在浆料釜中搅拌混合均匀，并打入酯化釜进行PTA和EG发生反应，生成单体。单体主要是对苯二甲酸双羟乙酯BHET，有酯化Ⅰ和酯化Ⅱ两个阶段，在预聚和终聚釜中，单体在温度升高，真
