电气图纸制图规范及电气图纸的识读方法（一）

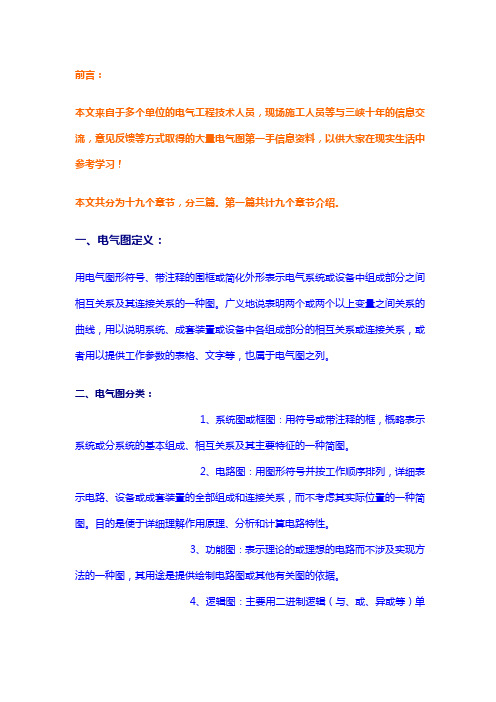

前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十
年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在
现实生活中参考学习！本文共分为十九个章节，分三篇。第一篇共计九个章节介
绍。
一、电气图定义：
用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分
之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关
系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，
或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：
????1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、
相互关系及其主要特征的一种简图。
????2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置
的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解
作用原理、分析和计算电路特性。
????3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是
提供绘制电路图或其他有关图的依据。
????4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种
简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
????5、功能表图：表示控制系统的作用和状态的一种图。
????6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一
种功能图。
????7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
????8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表
格其用途表示各组成部分的名称、型号、规格和数量等。
????9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示
其内部功能的一种简图。
????10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接
线和检查的一种简图或表格。
????⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接
关系的一种接线图或接线表。（结构单元指在各种情况下可独立运行的组件或某种组合体）
????⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。（线缆接线图或接线表）
??? ⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。
????11、数据单：对特定项目给出详细信息的资料。
????12、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。指用图形符号绘制的图，用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线。
三、电气图的特点：
????1、电气图的作用：阐述电的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。
2、简图是电气图的主要表达方式，是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
????3、元件和连接线是电气图的主要表达内容
??? ⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成，如果将电源设备、开关设备和用电设备看成元件，则电路由元件与连接线组成，或者说各种元件按照一定的次序用连接线起来就构成一个电路。
????⑵元件和连接线的表示方法
????①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。
????②元件用于布局图中时有位置布局法和功能布局法。
????③连接线用于电路图中时有单线表示法和多线表示法。
????④连接线用于接线图及其他图中时有连续线表示法和中断线表示法。
????4、图形符号、文字符号（或项目代号）是电气图的主要组成部分。一个电气系统或一种电气装置同各种元器件组成，在主要以简图形式表达的电气图中，无论是表示构成，表示功能，还是表示电气接线等等，通常用简单的图形符号表示。
????5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性。
一个电气系统中，各种电气设备和装置之间，从不同角度、不同侧面存在着不同的关系。
?????⑴能量流——电能的流向和传递。
?????⑵信息流——信号的流向和传递。
?????⑶逻辑流——相互间的逻辑关系。
?????⑷功能流——相互间的功能关系。
四、电气图用图形符号：
?????1、图形符号的含义：用于图样或其他文件以表示一个设备或概念的图形、标记或字符。或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形，是一种以简明易懂的方式来传递一种信息，表示一个实物或概念，并可提供有关条件、相关性及动作信息的工业语言。
?????2、图形符号由一般符号、符号要素、限定符号等组成。
???? ⑴、一般符号：表示一类产品或此类产品牲的一种通常很简单的符号。
?????⑵、符号要素：它具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。
???? ⑶、限定符号：用以提供附加信息的一种加在其他符号上的符号。它一般不能单独使用，但一般符号有时也可用作限定符号。
限定符号的类型：
???? ①、电流和电压的种类：如交、直流电，交流电中频率的范围，直流电正、负极，中性线、中性线等。
????②、可变性：可变性分为内在的和非内在的。
内在的可变性指可变量决定于器件自身的性质，如压敏电阻的阻值随电压而变化。
非内在的可变性指可变量由外部器件控制的，如滑线电阻器的阻值是借外部手段来调节的。
????③、力和运动的方向：用实心箭头符号表示力和运动的方向。
????④、流动方向：用开口箭头符号表示能量、信号的流动方向。
????⑤、特性量的动作相关性：它是指设备、元件与速写值或正常值等相比较的动作特性，通常的限定符号是>、<、＝、≈等。
????⑥、材料的类型：可用化学元素符号或图形作为限定符号。
????⑦、效应或相关性：指热效应、电磁效应、磁致伸缩效应、磁场效应、延时和延迟性等。分别采用不同的附加符号加在元器件一般符号上，表示被加符号的功能和特性。限定符号的应用使得图形符号更具有多样性。
⑷、方框符号：表示元件、设备等的组合及其功能，既不给出元件、设备的细节，也不考虑所有连接的一种简单图形符号。
????3、图形符号的分类
????⑴、导线和连接器件：各种导线、接线端子和导线的连接、连接器件、电缆附件等。
????⑵、无源元件：包括电阻器、电容器、电感器等。
????⑶半导体管和电子管：包括二极管、三极管、晶闸管、电子管、辐射探测器等。
????⑷电能的发生和转换：包括绕组、发电机、电动机、变压器、变流器等。
????⑸开关、控制和保护装置：包括触点（触头）、开关、开关装置、控制装置、电动机起动器、继电器、熔断器、间隙、避雷器等。
????⑹测量仪表、灯和信号器件：包括指示积算和记录仪表、热电偶、遥测装置、电钟、传感器、灯、喇叭和铃等。
????⑺电信交换和外围设备：包括交换系统、选择器、电话机、电报和数据处理设备、传真机、换能器、记录和播放等。
????⑻电信传输：包括通信电路、天线、无线电台及各种电信传输设备。
????⑼电力、照明和电信布置：包括发电站、变电站、网络、音响和电视的电缆配电系统、开关、插座引出线、电灯引出线、安装符号等。适用于电力、照明和电信系统和平面图。
??? ⑽二进制逻辑单元：包括组合和时序单元、运算器单元、延时单元、双稳、单稳和非稳单元、位移寄存器、计数器和贮存器等。
????⑾模拟单元：包括函数器、坐标转换器、电子开关等。
??? 4、常用图形符号应用的说明
??? ⑴、所有的图形符号，均由按无电压、无外力作用的正常状态示出。
??? ⑵、在图形符号中，某些设备元件有多个图形符号，有优选形、其他形，形式1、形式2等。选用符号的遵循原则：尽可能采用优选形；在满足需要的前提
下，尽量采用最简单的形式；在同一图号的图中使用同一种形式。
??? ⑶、符号的大小和图线的宽度一般不影响符号的含义，在有些情况下，为了强调某些方面或者为了便于补充信息，或者为了区别不同的用途，允许采用不同大小的符号和不同宽度的图线。
????⑷、为了保持图面的清晰，避免导线弯折或交叉，在不致引起误解的情况下，可以将符号旋转或成镜象放置，但此时图形符号的文字标注和指示方向不得倒置。
??? ⑸、图形符号一般都画有引线，但在绝大多数情况下引线位置仅用作示例，在不改变符号含义的原则下，引线可取不同的方向。如引线符号的位置影响到符号的含义，则不能随意改变，否则引起岐义。
????⑹、在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号，但组合符号是有限的。若某些特定装置或概念的图形符号在标准中未列出，允许通过已规定的一般符号，限定符号和符号要素适当组合，派生出新的符号。
??? ⑺、符号绘制：电气图用图形符号是按网格绘制出来的，但网格未随符号示出。
五、电气设备用图形符号：
????????????? 1、电气设备用图形符号是完全区别于电气图用图形符号的另一类符号。主要适用于各种类型的电气设备或电气设备部件上，使得操作人员其用途和操作方法，也可用于安装或移动电气设备的场合，诸如禁止、警告、规定或限制等就注意的事项。
????????????? 2、电气设备用图形符号的用途：识别、限定、说明、命令、警告、指示。
????????????? 3、设备用图形符号须按一定比例绘制。含义明确，图形简单、清晰、易于理解、易于辩认和识别。
六、电气技术中的文字符号：
???????????? 1、电气技术中的文字符号分基本文字符号和辅助文字符号。基本文字符号分单字母符号和双字母符号。
???????????? 2、单字母符号：用拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。如R为电阻器，Q为电力电路的开关器件类等。
???????????? 3、双字母符号：表示种类的单字母与另一字母组成，其组合型式以单字母符号在前，另一个字母在后的次序列出。双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。
???????????? 4、辅助文字符号：表示电气设备、装置和元器件以及线路的功能、状态和牲的，通常也是由英文单词的前一两个字母构成。它一般放在基本文字符号后边，构成组合文字符号。
???????????? 5、补充文字符号的原则：
???????????? ⑴、在不违背前面所述原则的基础上，可采用国际标准中规定的电气技术文字符号。
??????????? ⑵、在优先采取规定的单字母符号，双字母符号和辅助文字符号的前提下，可补充有关的双字母符号和辅助文字符号。
??????????? ⑶、文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。同一设备若有几种名称时，应选用其中一个名称。当设备名称、功能、状态或特征为一个英文单词时，一般采用该单词的第一位字母构成文字符号，需要时也可用前两位字母，或前两个音节的首位字母，或采用常用缩略语或约定俗成的习惯用法构成；当设备名称、功能、状态或牲为二个或三个英文单词时，一般采用该二个或三个音讯的第一位字母，或采用常用缩略语或约定俗成的习惯用法构成文字符号。
???????????? ⑷、因I、O易同于1和0混淆，因此，不允许单独作为文字符号使用。
七、电气技术中的项目代号：
???????????? 1、项目代号：用以识别图、表图、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。
??????????? 2、通达项目代号可以将不同的图或其他技术文件上的项目（软件）与实际设备中的该项目（硬件）一一对应和联系在一起。
???????????? 3、项目代号由拉丁字母、阿拉伯数字、特定的前缀符号，按照一定规则组合而成的代码。一个完整的项目代号含有四个代号段：
???????????? 高层代号段，其前缀符号为“=”；
???????????? 种类代号段，前缀符号为“-”；
???????????? 位置代号段，其前缀符号为“+”；
???????????? 端子代号段，其前缀符号为“：”。
???????????? 4、种类代号：用以识别项目种类的代号。有如下三种表示方法
???????????? ⑴、由字母代码和数字组成。
???????????? - K 2
???????????? 种类代号段的前缀符号+项目种类的字母代码+同一项目种类的序号
???????????? - K 2 M
???????????? 前缀符号+种类的字母代码+同一项目种类的序号+项目的功能字母代码
???????????? ⑵、用顺序数字（1、2、3、……）表示图中的各个项目，同时将这些顺序数字和它所代表的项目排列于图中或另外的说明中，如-1、-2、-3……
???????????? ⑶、对不同种类的项目采用不同组别的数字编号。如对电流继电器用11、12、13……。
??????????? 如用分开表示法表示的继电器，可在数字后加“．”
???????????? 5、高层代号是指系统或设备中任何较高层次（对给予代号的项目而言）项目的代号。如S2系统中的开关Q3，表示为=S2-Q3，其中=S2为高层代号。
???????????? 6、位置代号指项目在组件、设备、系统或建筑物中的实际位置的代号。位置代号由自行规定的拉丁字母或数字组成。在使用位置代号时，就给出表示该项目位置的示意图。如+204 +A +4可写为+204A4，意思为A列柜装在204室第4机柜。
???????????? 7、端子代号通常不与前三段组合在一起，只与种类代号组合。可采用数字或大写字母，-S4：A表示控制开关S4的A号端子，一XT：7表示端子板XT的7号端子。
???????????? 8、项目代号的应用：
= 高层代号段 - 种类代号段（空隔）+ 位置代号段
其中高层代号段对于种类代号段是功能隶属关系，位置代号段对于种类代号段来说是位置信息。
如=A1-K1+C8S1M4表示A1装置中的继电器K1，位置在C8区间S1列控制柜M4柜中；
=A1P2-Q4K2+C1S3M6表示A1装置P2系统中的Q4开关中的继电器K2，位置在C1区间S3列操作柜M6柜中。
八、电气图的一般规则：
??????????? 1、电气图面的构成：边框线、图框线、标题栏、会签栏组成。
??????????? 2、幅面及尺寸：边框线围成的图面啊图纸的幅面。
??????????? ⑴、幅面尺寸分五类：A0-A4见表1
??????????? A0-A2号图纸一般不得加长。
??????????? A3、A4号图纸可根据需要，沿短边加长。
??????????? ⑵、选择幅面尺寸的基本前提：保证幅面布局紧凑、清晰和使用方便。
??????????? ⑶、幅面选择考虑因素：①、所设计对象的规模和复杂程度。??????????? ②、由简图种类所确定的资料的详细程度。??????????? ③、尽量选用较小幅面。
??????????? ④、便于图纸的装订和管理。
??????????? ⑤、复印和缩微的要求。
??????????? ⑥、计算机辅助设计的要求。
??????????? 3、标题栏是用以确定图样名称、图号、张次、更改和有关人员签名等内容的栏目，相当于图样的“铭牌”。
???????????? 标题栏的位置一般在图纸的右下方或下方。标题栏中的文字方向为看图方向，会签栏是供各相关专业的设计人员会审图样时签名和标注日期用。
???????????? 4、图样编号由图号和检索号两部分组成。
???????????? 5、图幅的区分：在图的边框处，竖边方向用大写拉丁字母，横边方向用阿拉伯数字，编号的顺序从标题栏相对的左上角开始，分区数就是偶数。区的代号为字母+数字。
???????????? 如在相同图号第34张A6区内，标记为34/A6；???????????? 图号3219的单张图F3区内，标记为：图3219/F3；???????????? 图号为4752的第28张图G8区内，标记为图4752/28/G8；???????????? 在=S2系统单张图C2区内标记为=S2/C2；???????????? 在=SP系统第31张图E7区内，标记为=SP1/E7
加长号图幅尺寸
图样编号——图号和检索号
字体
电气图纸制图规范及电气图纸的识读方法（二）

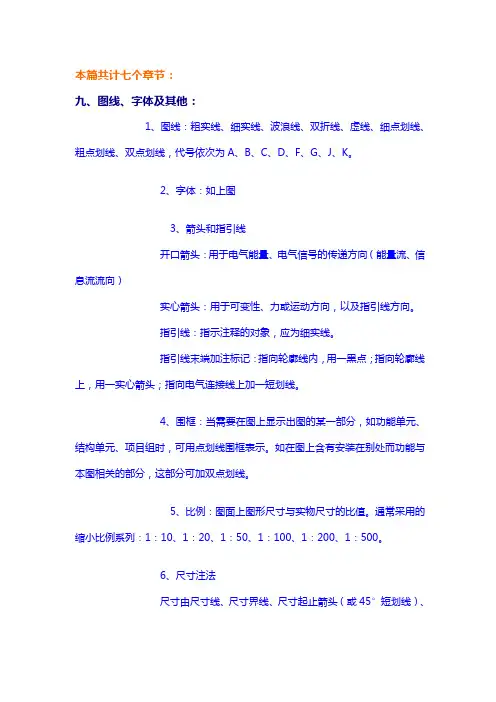

本篇共计七个章节：
九、图线、字体及其他：
???????1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。
???????? 2、字体：如上图
????????? 3、箭头和指引线
???????? 开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）
???????? 实心箭头：用于可变性、力或运动方向，以及指引线方向。
???????? 指引线：指示注释的对象，应为细实线。
???????? 指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。
???????? 4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。
????????? 5、比例：图面上图形尺寸与实物尺寸的比值。通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。
???????? 6、尺寸注法
???????? 尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线）、尺寸数字四个要素组成。
????????? ⑴、尺寸注法的基本规则
????????? ①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。
???????? ②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。
???????? ③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。
???????? ④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰
???????? ⑵、尺寸注法
???????? ①、线性尺寸（长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处。
???????? ②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式。
???????? ③、在没有足够的位置画箭头或注写数字时也可移出标注。
???????? ④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（??? ）表示。正方形符号用□。
???????? 7、安装标高有绝对标高和相对标高之分。
???????? 绝对标高：海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。
???????? 相对标高：选定某一参考面或参考点为零点而确定的高度尺寸。
???????? 电气位置图均采用相对标高，一般采用室外某一平面、某一层楼平面作为零点而计算高度。这个标高称为安装标高或敷设标高。
????????? 8、方位：电力照明和电信布置图等类图纸按上北下南，右东左西表示电气设备或构筑物的位置和朝向，但在许多情况下需用方位标记表示其朝向。
???????? 风向频率标记：表示设备安装地区性一年四季风向情况，在电气布置图上往往还标有风向频率标记。它根据此地区多年平均统计的各个方向吹风次数的百分数，按一定比例绘制而成的。
????????? 9、建筑物定位轴线：凡承重墙、柱、梁等主要承重构件的位置所画的轴线。
????????? 定位轴线编号的基本原则：在水平方向，从左至右用顺序的阿拉伯数字；垂直方向，用拉丁字母由下向上编写；数字和字母用点划线引出。
十、简图的布局方法：
???????? 1、机械制图与简图布局方法上的区别：机械图必须严格按机件的位置进行布局，而简图的布局则可根据具体情况灵活进行。
???????? 2、图线的布置：表示导线、信号通路、连接线等的图线一般应为直线，即横平竖直，尽可能减少交叉和弯折。
???????? ⑴、水平布置：将设备和元件按行布置，使得其连接线一般成水平布置。
???????? ⑵、垂直布置：将设备或元件按列排列，连接线成垂直布置。
???????? ⑶、交叉布置：将相应的元件连接成对称的布局。
???????? 3、电路或元件的布局
???????? ⑴、功能布局法：简图中元件符号的布置，只考虑便于看出他们所表示的元件功能关系，而不考虑实际位置的一种布局方法。在此布局中，将表示对象划分为若干功能组，按照因果关系从左到右或从上到下布置；每个功能组的元件应集中布置在一起，并尽可能按工作顺序排列。大部分电气图为功能图。布局时就遵守的原则：
???????? ①、布局顺序应是从左到右或从上到下。
???????? ②、如果信息流或能量流从右到左或从上到下，以及流向对看图都不明显时，应在连接线上画开口箭头。开口箭头不应与其他符号相邻近。
???????? ③、在闭合电路中，前向通路上的信息流方向应该是从左到右或从上到下。反馈通路的方向则相反。
??????? ④、图的引入引出线最好画在图纸边框附近。
??????? ⑵、位置布局法：指简图中元件符号的布置对应于该元件实际位置的布局方法。此咱布局可以看出元件的相对位置和导线的走向。
十一、电气图的基本表示方法：
???????? 一、电路的多线表示法和单线表示法
???????? 1、多线表示法：每根连接线或导线各用一条图线表示的方法。
???????? 特点：能详细地表达各相或各线的内容，尤其在各相或各线内容不对称的情况下采用此法。
???????? 2、单线表示法：两根或两根以上的连接线或导线，只用一条线的方法。
???????? 特点：适用于三相或多线基本对称的情况。
???????? 3、混合表示法：一部分用单线，一部分用多线。
??????? 特点：兼有单线表示法简洁精炼的特点，又兼有多线表示法对描述对象精确、充分的优点，并且由于两种表示法并存，变化、灵活。???
十一、电气元件的集中表示法和分开表示法：
1、集中表示法：将设备或成套装置中一个项目各组成部分的图形符号在简图上绘制在一起的方法。
适用范围和特点：简单的图。各组成部分用机械连接线（虚线）互相连接起来。连接线必须为直线。
2、半集中表示法：为了使设备和装置的电路布局清晰，易于识别，将一个项目中某些部分的图形符号，在简图上分开布置，并用机械连接符号表示他们之间关系的方法。
机械连接线可以弯折、分支和交叉。
3、分开表示法：为了使设备和装置的电路布局清晰，易于识别，把一个项目中某些部分的图形符号，在简图上分开布置，并仅用项目代号表示他们之间关系的方法。
分开表示法与采用集中表示法或半集中表示法的图给出的信息量要等量。
4、三种方法的比较见图
5、项目代号的标注方法
⑴、采用集中和半集中表示法绘制的元件，其项目代号只在符号旁标注一次并与机械连接线对齐。
⑵、采用分开表示法绘制的元件，其项目代号应在项目的每一部分的符号旁标注。
⑶、项目代号的标注位置应尽量靠近图形符号的上方，尤其是项目代号的第3段（种类代号）就靠近符号的中心。
⑷、当电路水平布置时，项目代号标在符号的上方，当电路垂直布置时，项目代号标注在符号的左方。项目代号就水平书写，从上到下或从左到右。
⑸、项目代号中的端子代号就标在端子或端子位置的旁边。
⑹、对于画有围框的功能单元和结构单元，其项目代号就标注在围框的上方或左方。
⑺、大多数情况，项目代号中的高层代号可以标注在标题栏内或图纸的上方简化符号旁项目代号的标注。
十二、电气元件触点位置、工作状态和技术数据的表示方法：
1、触点分两类：一类靠电磁力或人工操作的触点（接触器、电继电器、开关、按钮等）；另一类为非电和非人工操作的触点（非电继电器、行程开关等的触点）。
2、触点表示：①接触器、电继电器、开关、按钮等项目的触点符号，在同一电路
中，在加电和受力后，各触点符号的动作方向应取向一致，当触点具有保持、闭锁和延时功能的情况下更就如此。
②、对非电和非人工操作的触点，必须在其触点符号附近表明运行方式。用图形、操作器件符号及注释、标记和表格表示。
3、元件的工作状态的表示方法：元件、器件和设备的可动部分通常应表示在非激励或不工作的状态或位置。
⑴、继电器和接触器在非激励的状态；
⑵、断路器、负荷开关和隔离开关在断开位置；
⑶、带零位的手动控制开关在零位位置，不带零位的手动控制开关在图中规定的位置；
⑷、机械操作操作开关的工作状态与工作位置的对应关系，一般应表示在其触点符号的附近，或另附说明。
事故、备用、报警等开关应表示在设备正常使用的位置，多重开闭器件的各组成部分必须表示在相互一致的位置上，而不管电路的工作状态。
4、元件技术数据的标注方法：电气元器件的技术数据一般标在图形符号近旁。当连接线水平布置时，尽可能标在图形符号的下方，垂直布置时，则标在项目代号的下方；还可以标在方框符号或简化外形符号内。
5、注释的和标志的表示方法
⑴、注释的两种方法：直接放在所要说明的对象附近和将注释放在图中的其他位置。
⑵、如设备面板上有信息标志时，则应在有关元件的图形符号旁加上同样的标志。
十三、元件接线端子的表示方法：
1、端子：在电气元件中，用以连接外部导线的导电元件。
端子分类：固定端子和可拆卸端子。
固定端子图形符号：0或·；
可拆卸端子图形符号：Φ
2、以字母数字符号标志接线端子的原则和方法
⑴、单个元件的两个端点用连续的两个数字表示。单个元件的中间各端子用自然
递增数序的数字表示。
⑵、相同元件组
①、在数字前冠以字母，如标志三相交流系统的字母U1、V1、W1等。
②、若不需要区别相别时，可用数字、、标志。
⑶、同类的元件组
⑷与特定导线相连的电器接线端子的标志。见下表和图。
3、端子代号的标注方法
⑴、电阻器、继电器、模拟和数字硬件的端子代号应标在其图形符号的轮廓外面。零件的功能和注解标注在符号轮廓线内。
⑵、对用于现场连接、试验和故障查找的连接器件的每一连接点都应标注端子代号。
⑶、在画有围框的功能单元或结构单元中，端子代号必须标注在围框内，以免被误解。如下图
十四、连接线：在电气图上，各种图形符号间的相互连线：
1、导线的表示方法
2、图线的粗细：电源主电路、一次电路、主信号通路等采用粗线，与之相关的其余部分用细线。
3、连接线的分组：母线、总线、配电线束、多芯电线电缆等可视为平行连接线。对多条平行连接线，应按功能分组，不能近功能分组的，可以任意分组，每组不多于三条，组间距大于线间距离。
连接线标记：标记一般置于连接线上方，也可置于连接线的中断处，必要时，还可在连接线上标出信号特性的信息。
4、导线连接点的表示方法
⑴、T形连接点可加实心圆点（·）；
⑵、对+形连接点可加实心圆点（·）；
⑶、对交叉而是不连接的两条连接线，在交叉处不能加实心加圆点，并应避免在交叉处改变方向，也应避免穿过其他连接线的连接点。
十五、连接线的连续表示法和中断表示法：
1、用单线表示的连接线的连续表示法
2、连接线的中断表示方法
⑴、穿越图面的连接线较长或穿越稠密区域时，允许将连接线中断，在中断处加相应的标记。
⑵、去向相同的线组可用中断线表示，并在中断处的两端分别加注适当的标记。
⑶、一条图线需要连接到另外的图上去，则必须用中断线表示
⑷、用符号标记表示连接线的中断。
电气图纸制图规范及电气图纸的识读方法（三）
本篇共分四个章节：
十六、导线的识别标记及其标注方法：
1、导线的识别标记：标在导线或线束两端，必要时标在其全长的可见部位（或标在图线上），以识别导线或线束的标记。
2、主标记：只标记导线或线束的特征，而不考虑其电气功能的标记系统。主标记分从属标记、独立标记和组合标记三种。
3、从属标记：以导线所连接的端子的标记或线束所连接的设备的标记为依据的导线或线束的标记系统。从属标记分从属本端标记、从属远端标记、从属两端标记三种。⑴、从属本端标记：导线或线束终端的标记与其所连接的端子或设备部件的标记系统。
⑵、从属远端标记：导线或线束终端的标记与远端所连接的端子或设备的部件相同的标记系统。
⑶、从属两端标记：导线或线束每一端都标出与本端连接的端子标记与远端连接的疯子的标记或两端设备部件的标记系统。
中断线从属标记示例：
4、独立标记：与导线所连接的端子的标记或线束所连接的设备的标记无关的导线或线束的标记系统。两导线分别标记1和2，与两端的端子标记无关，此种标记方式只用于连续线方式表示的电气接线图中。
5、组合标记：从属标记和独立标记一起使用的标记系统。从属本端标记和独立标记一起使用的组合标记，两根导线分别标记为A1-1-Ba\A3-2-Bd。
6、补充标记：它一般用作主标记的补充，并且以每一导线或线束的电气功能为依据。补充标记通常用字母或特定符号表示，为避免混淆，补充标记和主标记用符号将其分开。
基本电气图
电气系统图和框图
十七、系统图和框图的基本特征与用途：
1、系统图和框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及主要特征的一种简图。
2、系统图与框图的共同点：都是用符号或带注释的框来表示。
区别：系统图通常用于表示系统或成套装置，而框图通常用于表示分系统或设备；系统图若标注项目代号，一般为高层代号，框图若标注项目代号，一般为种类代号。
3、电气系统图和框图的作用：
⑴、作为进一步编制详细技术文件的依据。
⑵、供操作和维修时参考。
⑶、供有关部门了解设计对象的整体方案、简要工作原理和主要组成的概况。
十八、系统图和框图绘制的基本原则和方法：
1、图形符号的运用
⑴、采用方框符号：方框符号表示元件、设备等的组合及其功能，既不给出元件、设备细节，也不考虑所有连接的一种简单的图形符号。
⑵、采用带注释的框：系统图和框图中的框可能为一系统、分系统、成套装置或功能单元，用带注释的框来表示对象。框的的形式有实线框和点划线框，点划线框包含的容量大，见图。
2、层次划分：较高层次的系统图和框图，可反映对象的概况；较低层次的系统图和框图，可将对象表达得较为详细。
3、项目代号的标注方法
⑴、在系统图和框图上，各个框就标注项目代号。
⑵较高层次的系统图上标注高层代号；较低层次的框图上，标注种类代号。
⑶、由于系统图和框图不具体表示项目的实际连接线和安装位置，所以一般不标注端子代号和位置代号。
⑷、项目代号标注在各框的上方或左上方。
4、连接线的表示方法
⑴、连接方法：当采用带点划线框绘制时，其连接线接到该框内图形符号上，当采用方框符号或带注释的实线框时，则连接线接到框的轮廓线上。
⑵、连接线型式：电线连接线——细实线
电源电路和主信号电路——粗实线
机械连接线——虚线
⑶、信号流向：系统图和框图的布局，就清晰并利于识别过程和信息的流向。控制信号流向与过程流向垂直绘制，在连线上用开口箭头表示电信号流向，实心箭头表示非电过程和信息的流向。
⑷、连接线上有关内容的标注：在系统图和框图上，根据需要加注各种形式的注释和说明。
电路图
十九、电路图的基本特征和主要用途：
1、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部基本组成的连接关系，而不考虑其实际位置的简图。
2、图例
此电路图说明压缩机、M1和风机电动机M2供电、控制及互相联锁的电路构成和工作原理。此图有如下特点：
⑴、按供电电源和功能划分两部分：主电路按能量流（即电流）流向绘制，表示了电能经熔断器、接触器至电动机的供电关系；辅助电路按动作顺序，即功能关系绘制。
⑵、主电路采用垂直布置，辅助电路采用水平布置。
⑶、附表给出了各元件及有关的技术参数。
4、此图用途
⑴、供详细表达和理解设计对象（电路、设备或装置）的作用原理、分析和计算电路特性之用。
⑵、作为编制接线图的依据。
⑶、为测试和寻找故障提供信息
电气图纸制图规范及电气图纸的识读方法( 一) 前言: 本文来自于多个单位的电气工程技术人员, 现场施工人员等与三峡十年的信息交流, 意见反馈等方式取得的大量电气图第一手信息资料, 以供大家在现实生活中参考学习! 本文共分为十九个章节, 分三篇。第一篇共计九个章节介绍。 一、电气图定义: 用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线, 用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系, 或者用以提供工作参数的表格、文字等, 也属于电气图之列。 二、电气图分类: 1、系统图或框图: 用符号或带注释的框, 概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。 2、电路图: 用图形符号并按工作顺序排列, 详细表示电路、设备或成套装置的全部组成和连接关系, 而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图: 表示理论的或理想的电路而不涉及实现方法的一种图, 其用途是提供绘制电路图或其它有关图的依据。 4、逻辑图: 主要用二进制逻辑( 与、或、异或等) 单元图形符号绘制的一种简图, 其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。 5、功能表图: 表示控制系统的作用和状态的一种图。 6、等效电路图: 表示理论的或理想的元件( 如R、 L、 C) 及其连接关系的一种功能图。 7、程序图: 详细表示程序单元和程序片及其互连关系的一种简图。 8、设备元件表: 把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。 9、端子功能图: 表示功能单元全部外接端子, 并用功能图、表图或文字表示其内部功能的一种简图。 10、接线图或接线表: 表示成套装置、设备或装置的连接关系, 用以进行接线和检查的一种简图或表格。 ⑴单元接线图或单元接线表: 表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。( 结构单元指在各种情况下可独立运行的组件或某种组合体) ⑵互连接线图或互连接线表: 表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。( 线缆接线图或接线表) ⑶端子接线图或端子接线表: 表示成套装置或设备的端子, 以及接在端子上的外部接线( 必要时包括内部接线) 的一种接线图或接线
仅供个人参考 For personal use only in study and research; not for commercial use 常用“电气制图及图形符号国家标准” 目录 一、统一图幅 1 二、统一画法 2 三、统一图形符号 4 GB4728.2-84 符号要素、限定符号和常用的其他符号 4 GB4728.3-84 导线和连接器件8 GB4728.4-85 无源元件12 GB4728.5-85 半导体管和电子管15 GB4728.6-84 电能的发生和转换19 GB4728.7-84 开关、控制和保护装置23 GB4726-83 电气接线端子识别和字母数字符号标志、 接线端子通则32 煤矿电气图用图形符号34
电气制图及图形符号国家标准汇编 一、统一图幅 1、电气制图一般规定：图纸幅面尺寸及代号见表1 表1 2、如果需要加长的图纸，应采用表2中所规定的图幅 表2 3、如果表1和表2所列幅面仍不能满足要求时，一是可按照GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。二是可将矿区供电系统图按地面、井下或分水平分别绘制。
二、统一画法 1、图线形式应采用表3所示的图线型式 表3 2、图线宽度： 一般从以下系列中选取： 0.25，0.35，0.5，0.7，1.0，1.4，（mm） 一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。 3、图线间距： 建议平行线之间的最小距离应不小于粗线的两倍，同时不小于0.7mm。 4、字体: 为了适应缩微的要求，推荐的字体最小高度如表4所示
表4 5、箭头及指引线 箭头：信号线和连接线的箭头应是开口的如图1 图1 指引线：指引线应是细实线 指引线的箭头应是实心的如图2 图2 指引线末端在轮廓线内围一黑点如图3 图3 指引线末端在电路线上用一短斜线见图4 4mm2 2.5mm2 图4 三、统一图形符号 所用图形符号应符合国标GB4728《电气图用图形符号》《煤矿电气图专用图形符号》的规定，如果采用上述标准中未规定的图形符号时，必须加以说明。 中华人民共和国国家标准
常用“电气制图及图形符号国家标准”目录 一、统一图幅1 二、统一画法2 三、统一图形符号4 GB4728.2-84符号要素、限定符号和常用的其他符号4 GB4728.3-84导线和连接器件8 GB4728.4-85无源元件12GB4728.5-85半导体管和电子管15 GB4728.6-84电能的发生和转换19 GB4728.7-84开关、控制和保护装置23 GB4726-83电气接线端子识别和字母数字符号标志、 接线端子通则32 煤矿电气图用图形符号34
电气制图及图形符号国家标准汇编 一、统一图幅 1、电气制图一般规定：图纸幅面尺寸及代号见表1 表1 2 3、 械制图图纸幅面及格式》的规定加大幅面。二是可将矿区供电系统图按地面、井下或分水平分别绘制。 二、统一画法 1、图线形式应采用表3所示的图线型式
一般从以下系列中选取： 0.25，0.35，0.5，0.7，1.0，1.4，（mm） 一般通常只选两种宽度的图线，粗线的宽度为细线的两倍。 3、图线间距： 建议平行线之间的最小距离应不小于粗线的两倍，同时不小于0.7mm。 4、字体: 为了适应缩微的要求，推荐的字体最小高度如表4所示 5 箭头：信号线和连接线的箭头应是开口的如图1 图1 指引线：指引线应是细实线 指引线的箭头应是实心的如图2 图2 指引线末端在轮廓线内围一黑点如图3 图3 指引线末端在电路线上用一短斜线见图4 4mm22.5mm2 图4 三、统一图形符号 所用图形符号应符合国标GB4728《电气图用图形符号》《煤矿电气 图专用图形符号》的规定，如果采用上述标准中未规定的图形符号时，必须加以说明。
目录 1图纸 (2) 1.1图纸类别 (2) 1.2图框 (2) 2封面、目录、更改记录 (6) 2.1封面 (6) 2.2目录表 (7) 2.3更改记录 (8) 3连接图 (9) 3.1设计要求总则 (9) 3.2元器件命名 (10) 3.3电源命名 (11) 3.4线缆命名 (12) 4通讯图 (28) 5工位图 (29) 6柜体图纸 (33) 7BOM (37)
1图纸 1.1图纸类别 电气图纸分为三个类别： 柜体图纸：如MCP、VFP、SW、HMI、JB等标准柜体，包括柜内布局图、电源分配图、通讯图、接线图、柜体本体图、BOM等。 区域图纸：包括柜体间电源连接图、网络连接图、特殊线缆图、接地图等。 工位图纸：工位内各夹具、设备、模块、阀岛、传感器等连接图。 所有图纸中涉及到标准柜体（其中包括MCP/VFP/HMI/PB/BS/SW/JB/TS/TJB）的名称时，需使用全称表示，如EC-BMP-B1-UB1-010&030-MCP01；机器人控制柜、焊接控制柜、涂胶控制柜、螺柱焊控制柜、修磨器、阀岛、IP67模块、电机、区域扫描仪、光栅、光栅复位盒、急停盒等均使用简称，如UB1-010-RC01。 1.2图框 a.绘图区 b.行坐标 c.FOTON Logo d.供应商Logo e.供应商公司名称 f.图纸状态，详见下表 表- 1 g.FOTON公司名称（北汽福田汽车股份有限公司） h.FOTON电气工程师 i.FOTON负责人 j.供应商电气工程师 k.供应商负责人 l.项目名称（北京多功能工厂S700项目） m.图纸名称 表- 2
n.页描述。对当前页图纸主要内容进行说明。 o.图纸编号 图- 1 图纸编号规则 p.区域编号 图- 2区域编号规则 q.创建日期。图纸首次创建日期（格式示例2014-05-05） r.完成日期。文档完成日期（格式示例2014-05-05） s.图纸版本号。编号采用英文大写字母，按A、B、C…依次排序t.更改日期。当前版本图纸更改完成日期（格式示例2014-05-05）u.文档类型。 表- 3
电气图纸制图规范及电气图纸的识读方法（二） 本篇共计七个章节： 九、图线、字体及其他： 1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。 2、字体：如上图 3、箭头和指引线 开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向） 实心箭头：用于可变性、力或运动方向，以及指引线方向。 指引线：指示注释的对象，应为细实线。 指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。 4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。 5、比例：图面上图形尺寸与实物尺寸的比值。通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。 6、尺寸注法 尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线）、尺寸数字四个要素组成。 ⑴、尺寸注法的基本规则 ①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。 ②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。 ③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。 ④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。 ⑵、尺寸注法 ①、线性尺寸（长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处。 ②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式。 ③、在没有足够的位臵画箭头或注写数字时也可移出标注。 ④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（）表示。正方形符号用□。 7、安装标高有绝对标高和相对标高之分。
电气制图及图形符号国家标准(doc 45页) 部门： xxx 时间： xxx 整理范文，仅供参考，勿作商业用途
常用“电气制图及图形符号国家标准”有关规定“煤矿电气图专用符号”规定
前言 煤矿供电系统图，排水系统图是煤矿安全规程要求必备的图纸，是指导矿井安全生产的重要图纸资料。图纸要求必须全面、准确、无误的反映现场的实际情况。图纸的绘制应符合国家及行业的标准要求。经多次检查各矿的供电系统图、排水系统图一矿一个样，图纸的图幅、画法、字体、标注、符号等很不统一，不符合制图及图形符号国家标准，及煤矿电气图专用图形符号企业标准。为使各矿两种图纸达到标准要求，现将《电气制图及图形符号国家标准汇编》和《煤矿电气图专用图形符号》及排水管道图形有关符号择录如下：
目录 一、统一图幅 1 二、统一画法 2 三、统一图形符号 4 GB4728.2-84 符号要素、限定符号和常用的其他符号 4 GB4728.3-84 导线和连接器件 8 GB4728.4-85 无源元件 12 GB4728.5-85 半导体管和电子管 15 GB4728.6-84 电能的发生和转换 19 GB4728.7-84 开关、控制和保护装置 23 GB4726-83 电气接线端子识别和字母数字符号标誌、 接线端子通则 32 煤矿电气图用图形符号 34
电气制图及图形符号国家标准汇编 电气制图及图形符号国家标准汇编，16开幅页共531页。厚厚的一本，规定了电气制图及图形符号各种要求画法及规则。这么厚的一本，难以记忆，我们仅挑选了与矿山电气制图常用的有关图形符号掌握使用，达到统一图幅、统一画法、统一符号的目的。 一、统一图幅 1、电气制图一般规定：图纸幅面尺寸及代号见表1 表1 2、如果需要加长的图纸，应采用表2中所规定的图幅 表2
识读复杂电气图的步骤和方法 一、看电气图的一般步骤 1．详看图纸说明 拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。 2．看概略图和框图 由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。 3．看电路图是看图的重点和难点 电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。 看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。其次，按照先看主电路，再看辅助电路的顺序进行看图。 看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。 通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。 4．电路图与接线图对照起来看 接线图和电路图互相对照看图，可帮助看清楚接线图。读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。 配电盘(屏)内、外电路相互连接必须通过接线端子板。一般来说，配电盘内有几号线，端子板上就有几
电气制图及图形符号国 家标准 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
常用“电气制图及图形符号国家标准” 有关规定“煤矿电气图专用符号”规定
前言 煤矿供电系统图，排水系统图是煤矿安全规程要求必备的图纸，是指导矿井安全生产的重要图纸资料。图纸要求必须全面、准确、无误的反映现场的实际情况。图纸的绘制应符合国家及行业的标准要求。经多次检查各矿的供电系统图、排水系统图一矿一个样，图纸的图幅、画法、字体、标注、符号等很不统一，不符合制图及图形符号国家标准，及煤矿电气图专用图形符号企业标准。为使各矿两种图纸达到标准要求，现将《电气制图及图形符号国家标准汇编》和《煤矿电气图专用图形符号》及排水管道图形有关符号择录如下：
目录 一、统一图幅 1 二、统一画法 2 三、统一图形符号 4 符号要素、限定符号和常用的其他符号 4 导线和连接器件 8 无源元件 12 半导体管和电子管 15 电能的发生和转换 19 开关、控制和保护装置 23 GB4726-83 电气接线端子识别和字母数字符号标志、 接线端子通则 32 煤矿电气图用图形符号 34
电气制图及图形符号国家标准汇编 电气制图及图形符号国家标准汇编，16开幅页共531页。厚厚的一本，规定了电气制图及图形符号各种要求画法及规则。这么厚的一本，难以记忆，我们仅挑选了与矿山电气制图常用的有关图形符号掌握使用，达到统一图幅、统一画法、统一符号的目的。 一、统一图幅 1、电气制图一般规定：图纸幅面尺寸及代号见表1 表1 2、如果需要加长的图纸，应采用表2中所规定的图幅 表2 3、如果表1和表2所列幅面仍不能满足要求时，一是可按照《机械制
电气图纸制图规范及电气图纸的识读方法（一） 前言： 本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！ 本文共分为十九个章节，分三篇。第一篇共计九个章节介绍。 一、电气图定义： 用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。 二、电气图分类： 1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。 2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。 3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。 4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。 5、功能表图：表示控制系统的作用和状态的一种图。 6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。 7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。 8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。 9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。 10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。 ⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。（结构单元指在各种情况下可独立运行的组件或某种组合体） ⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。（线缆接线图或接线表） ⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
设计中心设备室 电气制图标准 批准日期：生效日期： 编制：审核：批准：
0目录 1 概述 (1) 2 绘图软件 (1) 3 制图规范 (1) 4 设计文件 (1) 4.1 图纸目录 (1) 4.2 设备材料表 (2) 4.3 设计说明 (4) 4.4 系统图 (4) 4.5 平面图、详图 (5) 4.6 控制原理图 (6) 5 设计图纸具体要求 (6) 5.1 图例符号 (6) 5.2 图纸深度 (10) 5.3 图层设置标准 (10) 5.4 图纸字体及线宽 (11) 5.5 计算机绘图电气初始设置 (11) 5.6 图纸格式 (11) 5.7 图纸编号 (11) 5.8 图纸排列 (12) 5.9 图纸比例 (12)
5.10 箱体编号 (12) 5.11 线路编号 (12) 5.12 电气制图注意事项 (12)
1概述 本标准规定了电气专业制图规范，其中包括图纸目录，设计说明，图例符号，图纸深度，图层设置，图纸字体及线宽，常用字型字高，施工图字高与线宽关系，计算机绘图电气初始设置，图纸幅面、图签，标题栏的格式，图纸编号，图纸排列，图纸比例，箱体编号，线路编号等内容。设计人员遵循此标准，使电气制图的表达清晰、完整、统一，工作达到规范化、标准化、网络化的目标。 本标准适用于天津二十冶工程技术分公司设备室电气专业。 2绘图软件 设备室电气专业统一使用AUTOCAD 2010为基础绘图软件，使用天正电气8.2。要求电气专业设计人员在设计绘图过程中，以指定天正电气8.2辅助软件绘图为主，CAD为辅。 3制图规范 工程制图严格遵照国家有关深度规定和制图标准的要求，要求所有图面的表达方式均保持一致。 详见：《房屋建筑制图统一标准》GB/T 50001-2010 《电气工程CAD制图规则》GB/T 18135-2008 《民用建筑工程电气设计深度图样》09DX003~004 4设计文件 在施工图设计阶段，电气专业设计文件应包括以下内容： ■图纸目录； ■设备材料表； ■设计说明； ■系统图； ■平面图； ■控制原理图。 如引用国家标准图集，设计只需要对修改的部分加以说明。 4.1图纸目录 图纸目录采用统一形式，见图4-1。
电气设计图纸出图规范 1．目的 规范电气设计图纸的出图。为硬件设计人员提供电原理图、电路板（含元器件明细表）、电路板印制板、接线图等图纸的设计出图准则，为工艺人员审核印制电路板、电路板、整机等的可制造性提供工艺审核准则，为检验人员检验印制电路板、电路板、整机等提供读图方便，为生产人员读图的正确理解提供方便。 2．范围 本规范规定了设计人员设计电原理图、电路板印制板、电路板（含元器件明细表）、接线图等出图时应该遵循的要求，适用于煤科总院常州自动化研究院监控所的所有硬件设计之图纸。 3．定义 3．1．电原理图（Circuit Principle Scheme） 亦称“电路图”，能正确反映电路电气联系实际情况的图。由电路元器件的图形符号、文字、字母、连接线段、接线连接点等绘制。 3．2．印制电路板（PCB,Printed Circuit Board） 亦称“电路板印制板”，在绝缘基材上，按预定设计形成印制元件或印制线路或两者结合的导电图形的印制板。 3．3．电路板（Circuit Board） 在印制电路板（PCB）上安装焊接上元器件的成品、半成品。 3．4．电路板图（Diagram of Circuit Board）
本规范中电路板图专指用于元器件安装的布置图。 3．5．元件面（Component Side） 安装有主要器件（IC等主要器件）和大多数元器件的印制电路板一面，其特征表现为器件复杂，对印制电路板组装工艺流程有较大影响。通常以顶面（Top）定义，出图中称A面。 3．6．焊接面（Solder Side） 与印制电路板的元件面相对应的另一面，其特征表现为元器件较为简单。通常以底面（Bottom）定义，出图中称B面。 4．设计出图规范 4．1．电原理图设计出图规范 4．1．1．电原理图用图纸格式 电原理图用图纸格式应符合我所规定的图纸格式，详见附录一。 4．1．2．元器件的图形符号 电原理图中元器件的图形符号应符合我所制定的“电原理图用元器件的图形符号”之标准，详见附录二。整套图纸中，同一种元器件所用的图形符号应一致。 4．1．3．各元器件的文字符号 电原理图中元器件的文字符号应符合我所制定的“电原理图、电路板图用元器件的文字符号”之标准，详见附录三。整套图纸中，同一种元器件所用的文字符号应一致。 4．1．4．文字符号的字体及大小 电原理图中元器件的文字符号字体为：宋体，字形为：常规，大小
电气图纸制图规范及电气图纸的识读方法（三） 本篇共分四个章节： 十六、导线的识别标记及其标注方法： 1、导线的识别标记：标在导线或线束两端，必要时标在其全长的可见部位（或标在图线上），以识别导线或线束的标记。 2、主标记：只标记导线或线束的特征，而不考虑其电气功能的标记系统。主标记分从属标记、独立标记和组合标记三种。 3、从属标记：以导线所连接的端子的标记或线束所连接的设备的标记为依据的导线或线束的标记系统。从属标记分从属本端标记、从属远端标记、从属两端标记三种。⑴、从属本端标记：导线或线束终端的标记与其所连接的端子或设备部件的标记系统。 ⑵、从属远端标记：导线或线束终端的标记与远端所连接的端子或设备的部件相同的标记系统。 ⑶、从属两端标记：导线或线束每一端都标出与本端连接的端子标记与远端连接的疯子的标记或两端设备部件的标记系统。 中断线从属标记示例：
4、独立标记：与导线所连接的端子的标记或线束所连接的设备的标记无关的导线或线束的标记系统。两导线分别标记1和2，与两端的端子标记无关，此种标记方式只用于连续线方式表示的电气接线图中。 5、组合标记：从属标记和独立标记一起使用的标记系统。从属本端标记和独立标记一起使用的组合标记，两根导线分别标记为A1-1-Ba\A3-2-Bd。 6、补充标记：它一般用作主标记的补充，并且以每一导线或线束的电气功能为依据。补充标记通常用字母或特定符号表示，为避免混淆，补充标记和主标记用符号将其分开。
基本电气图 电气系统图和框图 十七、系统图和框图的基本特征与用途： 1、系统图和框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及主要特征的一种简图。 2、系统图与框图的共同点：都是用符号或带注释的框来表示。 区别：系统图通常用于表示系统或成套装置，而框图通常用于表示分系统或设备；系统图若标注项目代号，一般为高层代号，框图若标注项目代号，一般为种类代号。
电气施工技术要求 电气部按SEI设计施工图、设计的要求以及相关的规范及附件进行施工验收，当业主、设备厂家和设计文件有特殊要求时，按要求执行。主要技术标准细节如下： 1 接地装置安装 .新敷设接地网与原有接地网贯通，接地极埋深0.8米以下 .所有正常不带电金属外壳及图纸中要求的接地点均应可靠接地。进行各点接地电阻测试，接地电阻值的要求（R≤4欧姆），必须满足设计要求，在接地电阻值满足不了设计要求值时，应增加接地极或增加降阻剂用量。 .接地电阻值的测量，必须在晴天之后三天进行，接地电阻值的测量应采用恒电流电压测量法。 .接地线与设备的连接应有断接卡且用螺栓连接并符合规范要求，连接后必须做导通性试验，确保设备的可靠连接，并做好记录。 .接地线之间、接地线与接地极之间如采用卡套连接，必须卡连牢固，如采用焊接，焊缝应双面焊，焊缝应密实，无假焊、气孔，表面应光滑，焊后应清除焊渣并沥青防腐，焊缝搭接长度应不小于100mm(符合规范要求)。 .回填土必须使用电阻率较低的细土，并夯实。 .接地极、接地线回填时，须经质监站和招标单位确认。 .接地线施工应分段施工、接地线敷设完之后，应尽快回填并夯实。 .接地装置安装时以施工图纸为依据，严格执行总承包商的安装及验收标准和接地装置施工及验收规范： GB50169——92接地装置施工及验收规范。 2 变压器安装 .变压器运输前，必须查看运输道路，应满足汽车运输的要求，必要时，运输道路应铺盖碎石、细砂子，汽车运输时必须封车。 .运输吊装应由专业人员进行，并统一指挥。 .电缆、母线槽同变压器连接时，不应给变压器出线端子施加额外应力。 .附件安装应按生产厂资料要求进行。 .变压器应可靠接地。 .本装置采用全密封节能变压器和干式变压器，因此安装前无需吊芯检查。 .变压器投运前必须按规定做交接实验且符合要求. .变压器（10/）运行时，二次测必须接地。 .变压器第一次投入时全电压冲击合闸，冲击3次无异常情况，第一次受电后持续时间不少于5min，励磁涌流不引起保护装置误动。 .变压器并列前先核对相位。 .带电后，检查本体及附件所有焊缝和连接面，不应有渗油现象。
电气设计图纸出图规范(V1[1].0)
电气设计图纸出图规范 编号版本号 1.0 拟制杨钟青杨华审核批准 1．目的 规范电气设计图纸的出图。为硬件设计人员提供电原理图、电路板（含元器件明细表）、电路板印制板、接线图等图纸的设计出图准则，为工艺人员审核印制电路板、电路板、整机等的可制造性提供工艺审核准则，为检验人员检验印制电路板、电路板、整机等提供读图方便，为生产人员读图的正确理解提供方便。 2．范围 本规范规定了设计人员设计电原理图、电路板印制板、电路板（含元器件明细表）、接线图等出图时应该遵循的要求，适用于煤科总院常州自动化研究院监控所的所有硬件设计之图纸。 3．定义 3．1．电原理图（Circuit Principle Scheme） 亦称“电路图”，能正确反映电路电气联系实际情况的图。由电路元器件的图形符号、文字、字母、连接线段、接线连接点等绘制。 3．2．印制电路板（PCB, Printed Circuit Board） 亦称“电路板印制板”，在绝缘基材上，按预定设计形成印制元件或印制线路或两者结合的导电图形的印制板。 3．3．电路板（Circuit Board） 在印制电路板（PCB）上安装焊接上元器件的成品、半成品。 3．4．电路板图（Diagram of Circuit Board） 本规范中电路板图专指用于元器件安装的布置图。 3．5．元件面（Component Side） 安装有主要器件（IC等主要器件）和大多数元器件的印制电路板一面，其特征表现为器件复杂，对印制电路板组装工艺流程有较大影响。通常以顶面（Top）定义，出图中称A面。 3．6．焊接面（Solder Side） 与印制电路板的元件面相对应的另一面，其特征表现为元器件较为简单。通常以底面（Bottom）定义，出图中称B面。
电气图纸制图规范与识图 本篇共计七个章节： 九、图线、字体及其他： 1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。 2、字体：如上图 3、箭头和指引线 开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）实心箭头：用于可变性、力或运动方向，以及指引线方向。 指引线：指示注释的对象，应为细实线。 指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。 4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。 5、比例：图面上图形尺寸与实物尺寸的比值。通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。 6、尺寸注法 尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线）、尺寸数字四个要素组成。 ⑴、尺寸注法的基本规则 ①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。
②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。 ③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。 ④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。 ⑵、尺寸注法 ①、线性尺寸（长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处。 ②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式。 ③、在没有足够的位置画箭头或注写数字时也可移出标注。 ④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（）表示。正方形符号用□。 7、安装标高有绝对标高和相对标高之分。 绝对标高：海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。 相对标高：选定某一参考面或参考点为零点而确定的高度尺寸。 电气位置图均采用相对标高，一般采用室外某一平面、某一层楼平面作为零点而计算高度。这个标高称为安装标高或敷设标高。 8、方位：电力照明和电信布置图等类图纸按上北下南，右东左西表示电气设备或构筑物的位置和朝向，但在许多情况下需用方位标记表示其朝向。 风向频率标记：表示设备安装地区性一年四季风向情况，在电气布置图上往往还标有风向频率标记。它根据此地区多年平均统计的各个方向吹风次数的百分数，按一定比例绘制而成的。
l n电气图纸设计规范终版 V The latest revision on November 22, 2020
目录
图纸 图纸类别 电气图纸分为三个类别： 柜体图纸：如MCP、VFP、SW、HMI、JB等标准柜体，包括柜内布局图、电源分配图、通讯图、接线图、柜体本体图、BOM等。 区域图纸：包括柜体间电源连接图、网络连接图、特殊线缆图、接地图等。 工位图纸：工位内各夹具、设备、模块、阀岛、传感器等连接图。 所有图纸中涉及到标准柜体（其中包括 MCP/VFP/HMI/PB/BS/SW/JB/TS/TJB）的名称时，需使用全称表示，如EC-BMP-B1-UB1-010&030-MCP01；机器人控制柜、焊接控制柜、涂胶控制柜、螺柱焊控制柜、修磨器、阀岛、IP67模块、电机、区域扫描仪、光栅、光栅复位盒、急停盒等均使用简称，如UB1-010-RC01。 图框 a.绘图区 b.行坐标 c.FOTON Logo d.供应商Logo e.供应商公司名称 f.图纸状态，详见下表 h.FOTON电气工程师 i.FOTON负责人 j.供应商电气工程师 k.供应商负责人 l.项目名称（北京多功能工厂S700项目） m.图纸名称
o. 图纸编号 p. 区域编号 q. 创建日期。图纸首次创建日期（格式示例2014-05-05） r. 完成日期。文档完成日期（格式示例2014-05-05） s. 图纸版本号。编号采用英文大写字母，按A 、B 、C …依次排序 t. 更改日期。当前版本图纸更改完成日期（格式示例2014-05-05） u. 文档类型。 图- 1 图纸编号规则 图- 2区域编号规则
电气制图及电气图形符号国家标准整理 为了帮助大家更好地备考2017年的，为大家带来一份电气制图及电气图形符号国家 标准整理，希望能对大家有帮助，更多内容欢迎关注网! 电气制图及电气图形符号国家标准主要包括如下四个方面： 【1】、电气制图4项; 【2】、电气简图用图形符号13项; 【3】、电气设备用图形符号2项; 【4】、主要的相关国家标准13项。 1.电气制图国家标准GB/T6988GB/T6988等同或等效采用国际电工委员会IEC有关 的标准。这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。 GB/T6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB6988，主 要包括以下几个分标准： (1)GB/T6988.1《电气技术用文件的编制第1部分：一般要求》; (2)GB/T6988.2《电气技术用文件的编制第2部分：功能性简图》; (3)GB/T6988.3《电气技术用文件的编制第3部分：接线图和接线表》。 电气制图国家标准还有GB7356《电气系统说明书用简图的编制》和GB5489《印制 板制图》。 有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。 2.《电气简图用图形符号》国家标准GB/T4728：GB/T4728《电气简图用图形符号》国家标准共有13项，发布于1996～2005年，是GB4728《电气图用图形符号》的修订版，属于国家推荐标准。这13个国标都是等同采用最新版本的国际电工委员会IEC617 系列标准修订后的新版国家标准。 GB/T4728由以下13部分组成：
常用“电气制图及图形符号国家标准”有关规定“煤矿电气图专用符号”规定
前言 煤矿供电系统图，排水系统图是煤矿安全规程要求必备的图纸，是指导矿井安全生产的重要图纸资料。图纸要求必须全面、准确、无误的反映现场的实际情况。图纸的绘制应符合国家及行业的标准要求。经多次检查各矿的供电系统图、排水系统图一矿一个样，图纸的图幅、画法、字体、标注、符号等很不统一，不符合制图及图形符号国家标准，及煤矿电气图专用图形符号企业标准。为使各矿两种图纸达到标准要求，现将《电气制图及图形符号国家标准汇编》和《煤矿电气图专用图形符号》及排水管道图形有关符号择录如下：
目录 一、统一图幅 1 二、统一画法 2 三、统一图形符号 4 GB4728.2-84 符号要素、限定符号和常用的其他符号 4 GB4728.3-84 导线和连接器件8 GB4728.4-85 无源元件12 GB4728.5-85 半导体管和电子管15 GB4728.6-84 电能的发生和转换19 GB4728.7-84 开关、控制和保护装置23 GB4726-83 电气接线端子识别和字母数字符号标誌、 接线端子通则32 煤矿电气图用图形符号34
电气制图及图形符号国家标准汇编 电气制图及图形符号国家标准汇编，16开幅页共531页。厚厚的一本，规定了电气制图及图形符号各种要求画法及规则。这么厚的一本，难以记忆，我们仅挑选了与矿山电气制图常用的有关图形符号掌握使用，达到统一图幅、统一画法、统一符号的目的。 一、统一图幅 1、电气制图一般规定：图纸幅面尺寸及代号见表1 表1 2、如果需要加长的图纸，应采用表2中所规定的图幅 表2
福田汽车乘用车设计院 内部资料注意保密 Copyright reserved ? 目录 1图纸 (2) 1.1图纸类别 (2) 1.2图框 (2) 2封面、目录、更改记录 (6) 2.1封面 (6) 2.2目录表 (7) 2.3更改记录 (8) 3连接图 (9) 3.1设计要求总则 (9) 3.2元器件命名 (10) 3.3电源命名 (11) 3.4线缆命名 (12) 4通讯图 (28) 5工位图 (29) 6柜体图纸 (33) 7BOM (37)
1图纸 1.1图纸类别 电气图纸分为三个类别： 柜体图纸：如MCP、VFP、SW、HMI、JB等标准柜体，包括柜内布局图、电源分配图、通讯图、接线图、柜体本体图、BOM等。 区域图纸：包括柜体间电源连接图、网络连接图、特殊线缆图、接地图等。 工位图纸：工位内各夹具、设备、模块、阀岛、传感器等连接图。 所有图纸中涉及到标准柜体（其中包括MCP/VFP/HMI/PB/BS/SW/JB/TS/TJB）的名称时，需使用全称表示，如EC-BMP-B1-UB1-010&030-MCP01；机器人控制柜、焊接控制柜、涂胶控制柜、螺柱焊控制柜、修磨器、阀岛、IP67模块、电机、区域扫描仪、光栅、光栅复位盒、急停盒等均使用简称，如UB1-010-RC01。 1.2图框 a.绘图区 b.行坐标 c.FOTON Logo d.供应商Logo e.供应商公司名称 f.图纸状态，详见下表 表- 1 g.FOTON公司名称（北汽福田汽车股份有限公司） h.FOTON电气工程师 i.FOTON负责人 j.供应商电气工程师 k.供应商负责人 l.项目名称（北京多功能工厂S700项目） m.图纸名称 表- 2
电气识图基础知识_识读电气图的基本方法和步骤电气识图基础知识_识读电气图的基本 方法和步骤 1. 识读电气图的基本方法有些电气图虽然不算太复杂，但如果不从电路原理上掌握其连线规律，诊断线路故障就比较困难，所以要顺利修好常用电气设备，就必须读懂和掌握电气图，尤其是初学者，更要学会识读电气图。对于各类电气图的识读，通常有以下几种基本识图方法。1)结合电工、电子技术基础知识看图在实际生产的各个领域中，所有电路(如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等)都是建立在电工、电子技术理论基础之上的。因此，要想迅速、准确地看懂电气图，必须具备一定的电工、电子技术知识。例如三相笼型异步电动机的正转和反转控制，就利用了电动机的旋转方向由三相电源的相序来决定的原理，用倒顺开关或两个接触器进行切换，改变输入电动机的电源相序，从而改变电动机的旋转方向。2)结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等;电力拖动电路中常用的各种继电器、接触器和各种控制开关等;电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。因此在看电气图 时，首先应了解这些电气元件的性能、结构、工作原理、相互控制关系及在整个电路中的地位和作用。3)结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路;晶体管整流、振荡和放大电路;晶闸管触发电路;脉冲与数字电路等。不管多么复杂的电路，几乎都是由若干典型电路组成的。因此，熟悉各种典型电路，在看图时就迅速地分清主次，抓住主要矛盾，从而看懂较复杂的电路图。4)结合有关图纸
建筑电气工程图纸识读 建筑电气工程图基本知识 引导问题 1、建筑电气工程图的概念 2、建筑电气工程图的类别 3、建筑电气工程图的组成 任务目标：掌握建筑电气工程图的组成，掌握图形符号及文字符号。 【主要学习内容】 一、建筑电气工程施工图概念 建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。 电气工程图的特点 （1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。 （2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。 （3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。 二、建筑电气工程图的类别 1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。系统图包括供配电系统图（强电系统图）、弱电系统图。 供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。 弱电系统图是表示元器件的连接关系。包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。 2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。是表示装置、器具、线路具体平面位置的图纸。 强电平面包括：电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。 3、原理图：表示控制原理的图纸，在施工过程中，指导调试工作。 4、接线图：表示系统的接线关系的图纸，在施工过程中指导调试工作。
建筑电气施工图设计深度规定 4. 5. 1在施工图设计阶段，建筑电气专业设计文件应包括图纸目录、施工设计说明、设计图纸主要设备表、计算书（供内部使用及存档）。 4. 5. 2图纸目录：先列新绘制图纸，后列重复使用图。 4. 5. 3施工设计说明 ］工程设计概况：应将经审批定案后的初步（或方案）设计说明书中的主要指标录人。 2各系统的施工要求和注意事项（包括布线、设备安装等）。 3设备定货要求（亦可附在相应图纸上）。 4 防雷及接地保护等其它系统有关内容（亦可附在相应图纸上）。 5本工程选用标准图图集编号、页号。 4. 5. 4设计图纸 1施工设汁说明、补充图例符号、主要设备表可组成首页，当内容较多时，可分设专页。 2电气总平面图（仅有单体设计时，可无此项内容） 1）标注建（构）筑物名称或编号、层数或标咼、道路、地形等咼线和用户的安装容量； 2）标注变、配电站位置、编号；变压器台数、容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、
容量； 3）架空线路应标注：线路规格及走向，回路编号，杆位编号，挡 数、档距、杆高、拉线、重复接地、避雷器等（附标准图集选择表）； 4）电缆线路应标注：线路走向、回路编号、电缆型号及规格、敷设方式（附标准图集选择表）、人（手）孔位置； 5）比例、指北针； 6）图中未表达清楚的内容可附图作统一说明。 3变、配电站 1）高、低压配电系统图（一次线路图） 图中应标明母线的型号、规格；变压器、发电机的型号、规格； 标明开关、断路器、互感器、继电器、电工仪表（包括计量仪表）等的型号、规格、整定值。图下方表格标注：开关柜编号、开关柜型号、回路编号、设备容量、计算电流、导体型号及规格、敷设方法、用户名称、二次原理图方案号，（当选用分格式开关柜时，可增加小室高度或模数等相应栏目）。 2）平、剖面图 按比例绘制变压器、发电机、开关柜、控制柜、直流及信号柜、 补偿柜、支架、地沟、接地装置等平、剖面布置、安装尺寸等，当选用标准图时，应标注标准图编号、页次；标注进出线回路编号、敷设安装方法，图纸应有比例。 3）继电保护及信号原理图 继电保护及信号二次原理方案，应选用标准图或通用图。当需要对所
