滚子链链轮的结构和材料
链轮由轮齿、轮缘、轮辐和轮毂组成。链轮设计主要是确定其结构和尺寸，选择材料和热处理方法。
（一）链轮齿形
滚子链与链轮的啮合属于非共轭啮合，其链轮齿形的设计比较灵活。在国标
GB/T1243-1997中没有规定具体的链轮齿形，仅仅规定了最小和最大齿槽形状及其极限参数，见表9 -2。实际齿槽形状取决于加工轮齿的刀具和加工方法，并应使其位于最小和最大齿槽形状之间。
（二）链轮的基本参数和主要尺寸
链轮的基本参数是配用链条的节距p，套筒的最大外径di，排距p．和齿数z。链轮的主要尺寸和计算公式见表9-3和表9-4。
（三）链轮的结构．
小直径的链轮可制成整体式(图9 -6a)；中等尺寸的链轮可制成孔板式（图9-6b）；大直径的链轮，常可将齿圈用螺栓连接或焊接在轮毂上（图9 -6c）。
（四）链轮的材料
链轮轮齿要具有足够的耐磨性和强度。由于小链轮轮齿的啮合次数比大链轮多，所受的冲击也较大，故小链轮应采用较好的材料制造。
链轮常用的材料和应用范围见表9 -5。
5 １ 第一节 概 述 (1) 一、滚子链的结构和规格... 1 二、齿形链... 3 三、链轮 (3) 概 述 链传动由主动链轮、从动链轮和绕在两轮上的一条闭合链条所组成（见图8–1），它靠链条与链轮齿之间的啮合来传递运动和动力。 与带传动比较，链传动有结构紧凑，作用在轴上的载荷小，承载能力较大，效率较高（一般可达96％~97％），能保持准确的平均传动比等优点。但链传动对安装精度要求较高，工作时有振动和冲击，瞬时速度不均匀等现象。 链传动适用于两轴相距较远，要求平均传动比不变但对瞬时传动比要求不严格，工作环境恶劣（多油、多尘、高温）等场合。它广泛应用于冶金、轻工、化工、机床、农业、起重运输和各种车辆等的机械传动中。 链有多种类型，按用途可分为传动链、起重链和牵引链三种。起重链和牵引链用于起重机械和运输机械。在一般机械中，最常用的是传动链。传动链的主要类型有短节距精密滚子链（简称滚子链）和齿形链等，其中以滚子链应用最广。本章主要讨论滚子链传动的有关设计问题。 滚子链由内链板1、外链板2、销轴3、套筒4和滚子5组成（见图8–2）。内链板与套筒间、外链板与销轴间均为过盈配合，套筒与销轴间则为间隙配合，形成动联接。工作时内、外链节间可以相对挠曲，套筒则绕销轴自由转动。为了减少销轴与套筒间的磨损，在它们之间应进行润滑。滚子活套在套筒外面，啮合时滚子沿链轮齿廓滚动，以减小链条与链轮轮齿间的磨损。内、外链板均制成8字形，以使链板各横截面的抗拉强度大致相同，并减轻链条的重量及惯性力。 相邻两销轴轴心线间的距离称为节距，用p 表示，它是链的主要参数。节距p 越大，链的各元件的尺寸也大，承载能力也越高，
前言 本标准等效采用国际标准ISO 606:1994((短节距传动用精密滚子链和链轮》。 本标准从生效之日起，同时代替国家标准 GB 1243.1-83《传动用短节距精密滚子链》、GB 1243.2-83《传动用短节距精密滚子链输送用附件》和GB 1244-85《传动用短节距精密滚户链和 套筒链链轮 Lt,形和公差》 本标准等效采用ISO 606:1994，与被代替的原标准有如下不同之处: 1.将原GB 1243. 1 -83中列于附录A中的B系列12个规格的滚子链列入正文内容，并在A系列 中增加r36八规格 2.本标准与GB 124 3. 1-83相比较，B系列16B以I二滚子链最小抗拉载荷有较大幅度的提高 3.将GB 1243.1-83中“检验载荷”由原来的“建议采用”改为“应采用”·并将原称谓改为“预拉载 荷”。 4·取消GB 1243. 2-83中关于加高链板附件和延长销轴附件的规定 5.链轮部分内容等同采用ISO 606:1991 木标准为短节距精密滚子链基本标准.由本标准派生的以及和本标准相关的其他标准应很据本标 准有关内容进行修汀 由于本标准规定所有产品应进行预拉，所以对预拉设备提出了新的要求。考虑到链条制造厂需雕备 相应的硬件环境，本标准发布与实施的过渡期为一年 本标准的附录A是标准的附录;附录B是提示的附录 本标准由中华人民共和国机械工业部提出。 本标准由全国链传动标准化技术委员会归口。 本标准负责起草单位:吉林工业大学链传动研究所 本标准参加起草单位:杭州链条总厂、武进链条厂、大港油田中成机械制造公司、石家庄链轮总) 常州链轮厂、杭州东华链条厂 本标准主要起草人:土义行、李欣欣 本标准参加起草人:王吉民、谈光成、王彦平、杜刚、陈小兴、叶斌 本标准于1976年首次发布，1983年第1次修订 本标准由全国链传动标准化技术委员会负责解释。 ISO前言 ISO 国际标准化组织)是一个世界性的各国国家标准化组织(ISO成员国)的联合会制定国际标 准的工作通常是由ISO各技术委员会执行每个成员国对已建立有技术委员会的项目有兴趣，均有权 参加该委员会同ISO有联系的政府与非政府的国际组织也参与部分工作。ISO同国际电工委员会 ( IEC )在制定电工方面的标准紧密合作
中国第一重型机械集团公司标准 滚子链及链轮的选择计算 JB/ZQ 4176-2006代替JB/ZQ 4176-97 中国第一重型机械集团公司 2008-12-01批准 2008-12-31实施本标准适用于GB /T 1243-2006链传动的选择计算。1选择链传动的基本要求： 1.1链传动应考虑的主要因素： 1.1.1链板和销轴能承受传递的拉力。 1.1.2链轮所承受的工作负荷。 1.1.3衬套和销轴之间的铰接磨损，在要求寿命期限内应保持许用极限。1.1.4齿面的磨损在要求寿命期限内应保持许用极限。1.2为了得到链传动的满意寿命，必须做到：1. 2.1链轮有足够的润滑； 1.2.2链条伸长的补偿有张紧措施，空程垂度小于中心距1%。1.2.3空程和负荷程的振动或整个传动的扭转振动能得到制止。1.3链传动计算选择时有关参数的确定要求： 1.3.1滚子链以极低速度或动载运行时，动拉力按公式F d =F ·f 1来计算，不考虑离心力，其值不超过最小断裂力的0.15倍。 1.3.2选取链条至少必须知道所传递的功率、小链轮转速及估算出的附加动载荷等。 1.3.3链轮最小齿为17。在中、高速或最大允许载荷范围运行时，小链轮齿要淬火，齿数尽可能为21。链轮最大齿数为150齿。 下列齿数优先选择：17、19、21、23、25、38、57、76、95、114。1.3.4链传动的最佳中心距是链节距的30~50倍，小链轮最小包角为120°。 1.3.5当链传动方向与水平面倾斜角大于60°时，必须要用张紧轮、张紧轴或其它相应的方法把链张紧（见图1）。 图1 1.3.6大节距单排链和小节距多排链经常采用，多排链在位置上受到限制，但可采用较小直径的链轮，这样在一定的条件下还可达到较高的转速。1 后退 返回分目录返回总目录
滚子链条规格 留在链中的油只会粘灰。用干布包裹链条，转动曲柄，并擦掉多余的油。如果齿盘和飞轮上的油更多的是油，那么执行前后可变速度，非标准链从原来的齿盘和飞轮上擦去，用抹布上的齿盘和飞轮上的油。 这些油与粘灰没有其他作用。每次平常骑车后，使用抹布保持清洁，一会儿然后清理油。在泥泞的位置，链上的油很快就会消失。此时不锈钢链条的磨损很重，声音也很大，需求时间加上。 链条一般是金属连环或环形物，多用作机械运动。 链条按不同的用途和功能区分为：传动链、输送链、曳引链和专用特种链四种。 1、传动链条主要用于传递动力的链条，输送链条，分为：可延展性链、滚子链、链齿形链。可延展性链：重负荷链条，用在如煤炭拖动机构，升降机传送带上。通过钢销连接链环。
2)滚子链：目前各种机械设备上用的较多的就是滚子链条，输送链条公司，滚子链条的主要结构是有链板、链销、套筒、磙子等组成。 3)齿形链：又叫做无声链，是由众多的平分离块组成，各个分离块通过销子连接可以形成具有各种宽度的挠性无限多的齿条。2、输送链条：用于传输动力的链条。例如：长节距输送链、短节距滚子输送链、倍速输送链、双节距滚子输送链等。曳引链条：主要用于拉曳和起重的链条。例如：捕鱼链、捆绑链等。 非标链条厂欢迎国内外新老客户来电、来函洽谈业务！非标链条厂与您分享： 锯链和油锯是否匹配，主要看油锯的链轮，导板长度，导板头的形式及导板导向槽的宽度，锯链的节距必须与链轮，输送链条采购，导板头的齿轮（如果是有齿的）保持一致，中导齿的厚度与导板上导向槽保持一致，长度与导板周长和链轮齿数及链轮与导板的空间距离保持一致方算匹配，才能使用。非标链条厂欢迎国内外新老客户来电、来函洽谈业务！
链条标准与设计选型 中国链条标准 GB/T 1243-1997：短节距传动用精密滚子链和链轮 GB/T 3579-1983：自行车链条 GB/T 4140-1993：输送用平顶链和链轮 GB/T 5269-1999：传动及输送用双节距精密滚子链和链轮GB/T 5858-1997：重载传动用弯板滚子链和链轮 GB/T 6076-1985：传动用短节距精密套筒链 GB/T 8350-1987：输送链、附件和链轮 GB/T 10855-1989：传动用齿形链及链轮 GB/T 10857-1989：Ｓ型、Ｃ型钢制滚子链、附件和链轮GB/T 14212-1993：摩托车链条 GB/T 15390-1994：工程用钢制焊接弯板链和链轮 JB/T 17482-1998：输送用模缎易拆链 JB/T 3876-1999：加重系列传动用短节距精密滚子链 JB/T 5398-1991：工程用钢制套筒链、附件及链轮 JB/T 6074-1995：板式链、端接头及槽轮 JB/T 6367-1992：保护拖链形式尺寸 JB/T 7054-1993：瓶装啤酒灌装线滚子输送链 JB/T 7350-1993：小规格链条包装 JB/T 7364-1994：倍速输送链 JB/T 7427-1994：滚子链和套筒链链轮滚刀
JB/T 8545-1997：自动扶梯梯级链、附件和链轮 JB/T 8546-1997：双铰接输送链 JB/T 8820-1998：摩托车传动链条磨损性能试验规 JB/T 8883-1999：农业机械用夹持输送链 JB/T 8920-1999：工程塑料链节轻型输送链 JB/T 9152-1999：滑片式无级变速链 JB/T 9153-1999：双链冷拔机用直板滚子链和链轮 JB/T 9154-1999：埋刮板输送机用叉型链、附件和链轮 SY/T 5595-1997：油田链条和链轮 国际标准学会(ISO))链条标准 ISO 487-1998：S型和C型钢制滚子链、附件和链轮 Type S and C Steel Roller Chains， Attachments and Chain Wheels ISO 606-1994：短节距精密传动滚子链和链轮 Short Pitch Transmission Precision Roller Chains and Chain Wheels ISO 1275-1995：传动和输送用双节距精密滚子链和链轮 Extended Pitch Precision Roller Chains and Chain Wheels for Transmission and Conveyors ISO 1395-1977：短节距传动精密套筒链和链轮（1997年修订） Short Pitch Transmission Precision Bush Chains and Chain Wheels (and Amendment) ISO 1977-2000：输送链、附件和链轮 (公制和英制） Conveyor Chains， Attachments and Chain Wheels (Metric and Inch Series) ISO 3512-1992：传动用重载弯板滚子链 Heavy Duty Cranked Link Transmission Chains
链条规格及尺寸大全 链条规格及尺寸大全链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。 1.1 传动链主要用于传递动力的链条。 1.2 输送链主要用于输送物料的链条。 1.3 曳引链主要用于拉曳和起重的链条。 1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。 在同类产品中,按组成链条的基本结构,即根据元件形状、同链条啮合的零件和部位,零件间尺寸比例等方面划分所属链条产品系列。 同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。 一、带有前缀的链条规格 (1)RS系列链条规格 直板滚子链R-Roller S-Straight 例如:RS40即08A滚子链 (2)RO系列链条规格 弯板滚子链R-Roller O-Offset 例如:R O60即12A弯板链 (3)RF系列链条规格 直边滚子链R-Roller F-Fair 例如:RF80即16A直边滚子链 (4)SC系列链条规格 齿形链(无声链)S-Silent C-Chain来自ANSI B29.2M齿形链和链轮标准 例如:SC3即CL06齿形链,节距为9.525 (5)C系列链条规格 输送链C-Conveyor 例如:C2040即08A双节距输送链C2040 SL SL-Small roller 小滚子C2060L L-Large roller 大滚子 CA650 C-Conveyor A-Agriculture,农机输送链小滚子型Smali roller type 大滚子型 Large roller type (6)L系列链条规格 板式链L-Leaf chain 例如AL422即A型板式链,节距12.7,组合2×2 美国链号1975年取消 BL546即B型板式链,节距15.875,组合4×6 美国链号LH0822即BL422,H-Heavy 重型ISO 链号LL1044,L-Light 轻型ISO链号 (7)M系列链条规格 公制链条M-Metric measure 例如:M20内节内宽为1530mm的滚子链,有7种公制节距。 (8)W系列链条规格 焊接链W-Welded 例如:W78即节距66mm焊接链,WH为窄系列,WD为宽型 (9)Hy-Vo系列链条规格 高速齿形链Hy-Heavy duty, Hight Speed Vo-Involute (10)PIV系列链条规格 齿链式无级变速链 (11)ST系列链条规格
高邮市菱塘民族职业中学备课纸（首页）
第1页 课前提问：1、V型带轮的结构 2、带传动的张紧装置 3、带传动的维护 新授： 一、滚子链和链轮 1.滚子链 滚子链(roller chain) 在一般机械中应用广泛。滚子链条由若干内链节和外链节依次 铰接而成。内链节由内链扳、套筒和滚子组成。内链板与套筒以过盈配合联接，套筒与滚子以间隙配合相联，构成活动铰链，滚子可绕套筒自由转动。外链节由外链板和销轴组成，它们之间以过盈配合联接在一起。内链节和外链节之间用套筒和销轴以间隙配合相联。当链屈伸时，套筒能够绕销独自由转动，起着铰链的作用。 链条工作时，滚子与链轮轮齿相啮合，由于滚子是活套在套 简上的，故滚子与轮齿为滚动摩擦，可减轻它们之间的磨损。 链条上相邻两销轴中心的距离p叫作节距 (pitch)，它是链条的主要参数。 传动链在使用时总是首尾相连成环形。滚子链的接头形 式，当链节总数为偶数时内链板和外链板首尾相接可用开口销或弹 簧卡将销轴锁紧。当链节总数为奇数时，则应采用过渡链节进行联 接。但过渡链节的弯链板在工作时易产生附加弯曲应力，故应 尽量避免采用。因此链节总数最好为偶数。 2.链轮 链轮的齿形对啮合质量有很大影响，正确的齿形应保证链节平稳而自由地进入和退出啮合，各齿磨损均匀，不易脱链且便于加工和测量。三段圆弧和直线bc组成，称为三圆 弧一直线齿形。 链轮的典型结构由轮辐、轮毂、轮缘三部分组成。具体结构型式由链轮直径大小而定。有整体式、腹板式、孔板式、组合式。 选择链轮的材料时应保证链轮轮齿具有足够的强度和较好的耐磨性，同时注意降低成 本。一般小链轮采用的材料应好于大链轮，因为小链轮啮合次数比大链轮多，磨损较重，受冲击较大。
分度圆d 齿顶圆da 齿根圆df 齿侧凸缘dg 分度圆d 齿顶圆da 齿根圆df 齿侧凸缘dg 分度圆d 齿顶圆da 齿根圆df 齿侧凸缘dg 1353.06858.3845.14837.966.33572.9856.17547.779.60287.667.69257.51457.07362.5049.15342.171.34278.1361.18252.885.61093.873.70063.61561.08466.6153.16446.276.35583.2666.19558.091.62599.979.71569.81665.09870.7157.17850.381.37388.3871.21363.197.647106.185.73775.91769.11674.8061.19654.486.39593.5076.23568.2103.674112.291.76482.11873.13678.8865.21658.491.42098.6081.26073.3109.705118.397.79588.21977.15982.9669.23962.596.449103.7186.28978.4115.739124.4103.82994.32081.18487.0473.26466.6101.480108.8091.32083.5121.776130.6109.866100.42185.21191.1277.29170.7106.513113.9096.35388.6127.816136.7115.906106.62289.23995.1981.31974.7111.548118.99101.38893.7133.858142.8121.948112.72393.26899.2685.34878.8116.585124.07106.42598.8139.902148.9127.992118.82497.298103.3289.37882.9121.623129.16111.463103.9145.948155.0134.038124.925101.330107.3993.41086.9126.662134.24116.502108.9151.995161.1140.085131.026105.362111.4597.44291.0131.703139.31121.543114.0158.043167.2146.133137.127109.395115.51101.47595.1136.744144.39126.584119.1164.093173.3152.183143.128113.429119.57105.50999.1141.786149.47131.626124.2170.143179.4158.233149.229117.463123.63109.543103.2146.829154.54136.669129.2176.195185.4164.285155.330121.498127.69113.578107.2151.873159.61141.713134.3182.247191.5170.337161.431125.533131.75117.613111.3156.917164.68146.757139.4188.300197.6176.390167.532129.569135.80121.649115.4161.961169.75151.801144.5194.354203.7182.444173.633133.605139.86125.685119.4167.007174.82156.847149.5200.408209.8188.498179.734137.642143.91129.722123.5172.052179.89161.892154.6206.463215.9194.553185.735141.679147.97133.759127.5177.099184.96166.939159.7212.518221.9200.608191.836145.716152.02137.796131.6182.145190.02171.985164.7218.574228.0206.664197.937 149.754156.07141.834135.6187.192195.09177.032169.8 224.631234.1212.721204.0 12A p 19.05 d1 11.91 排距pt22.78 齿数8A p12.7 d1 7.92 排距pt 14.3810A p 15.875 d1 10.16 排距pt18.11
套筒滚子链结构和参数高邮市菱塘民族职业中学备课纸,首页, 课题链传动概述(二) 课型新授 授课总课教具授课日期课件时数时数使用教学了解链传动概述 目标 教学重点重点:链传动概述 难点:滚子链的结构分析和难点 学情 套筒滚子链日常可见，故学生掌握并不困难。分析板 滚子链和链轮 书 1、滚子链 2、链轮设 3、主要参数 计 教学 后记 高邮市菱塘民族职业中学备课纸,续页, 第 1 页 课前提问: 1、V型带轮的结构 2、带传动的张紧装置 3、带传动的维护
新授: 一、滚子链和链轮 1(滚子链 滚子链(roller chain)在一般机械中应用广泛。滚子链条由若干内链节和外链节依次 铰接而成。内链节由内链扳、套筒和滚子组成。内链板与套筒以过盈配合联接,套筒 与滚子以间隙配合相联，构成活动铰链，滚子可绕套筒自由转动。外链节由外链板和 销轴组成，它们之间以过盈配合联接在一起。内链节和外链节之间用套筒和销轴以间 隙配合相联。当链屈伸时，套筒能够绕销独自由转动，起着铰链的作用。 链条工作时，滚子与链轮轮齿相啮合，由于滚 子是活套在套简上的，故滚子与轮齿为滚动摩擦， 可减轻它们之间的磨损。 链条上相邻两销轴中心的距离 p叫作节距
(pitch)，它是链条的主要参数。 传动链在使用时总是首尾相连成环形。滚子链 的接头形式，当链节总数为偶数时内链板和外链板 首尾相接可用开口销或弹簧卡将销轴锁紧。当链节 总数为奇数时，则应采用过渡链节进行联接。但过 渡链节的弯链板在工作时易产生附加弯曲应力，故应尽量避免采用。因此链节总数最好为偶数。 2(链轮 链轮的齿形对啮合质量有很大影响，正确的齿形应保证链节平稳而自由地进入和退出啮合，各齿磨损均匀，不易脱链且便于加工和测量。三段圆弧和直线bc组成，称为三圆弧一直线齿形。 链轮的典型结构由轮辐、轮毂、轮缘三部分组成。具体结构型式由链轮直径大小而定。有整体式、腹板式、孔板式、组合式。 选择链轮的材料时应保证链轮轮齿具有足够的强度和较好的耐磨性，同时注意降低成本。一般小链轮采用的材料应好于大链轮，因为小链轮啮合次数比大链轮多，磨损较重，受冲击较大。 高邮市菱塘民族职业中学备课纸,续页, 第 2 页 3(主要参数 (l)链轮齿数:z、 z 12 齿数过少会增加链传动的运动不均匀性，铰链磨损加快，使用寿命降低。齿数过多会使尺寸增大，磨损后易引起脱链，降低链条寿命。所以一般 z取值范围在17,120。 (2)传动比 i
中国链条标准 GB/T 1243-1997：短节距传动用精密滚子链和链轮 GB/T 3579-1983：自行车链条 GB/T 4140-1993：输送用平顶链和链轮 GB/T 5269-1999：传动及输送用双节距精密滚子链和链轮GB/T 5858-1997：重载传动用弯板滚子链和链轮 GB/T 6076-1985：传动用短节距精密套筒链 GB/T 8350-1987：输送链、附件和链轮 GB/T 10855-1989：传动用齿形链及链轮 GB/T 10857-1989：Ｓ型、Ｃ型钢制滚子链、附件和链轮GB/T 14212-1993：摩托车链条 GB/T 15390-1994：工程用钢制焊接弯板链和链轮 JB/T 17482-1998：输送用模缎易拆链 JB/T 3876-1999：加重系列传动用短节距精密滚子链 JB/T 5398-1991：工程用钢制套筒链、附件及链轮 JB/T 6074-1995：板式链、端接头及槽轮 JB/T 6367-1992：保护拖链形式尺寸 JB/T 7054-1993：瓶装啤酒灌装线滚子输送链 JB/T 7350-1993：小规格链条包装 JB/T 7364-1994：倍速输送链 JB/T 7427-1994：滚子链和套筒链链轮滚刀 JB/T 8545-1997：自动扶梯梯级链、附件和链轮
JB/T 8546-1997：双铰接输送链 JB/T 8820-1998：摩托车传动链条磨损性能试验规范 JB/T 8883-1999：农业机械用夹持输送链 JB/T 8920-1999：工程塑料内链节轻型输送链 JB/T 9152-1999：滑片式无级变速链 JB/T 9153-1999：双链冷拔机用直板滚子链和链轮 JB/T 9154-1999：埋刮板输送机用叉型链、附件和链轮 SY/T 5595-1997：油田链条和链轮 国际标准学会(ISO))链条标准 ISO 487-1998：S型和C型钢制滚子链、附件和链轮 Type S and C Steel Roller Chains, Attachments and Chain W heels ISO 606-1994：短节距精密传动滚子链和链轮 Short Pitch Transmission Precision Roller Chains and Chain W heels ISO 1275-1995：传动和输送用双节距精密滚子链和链轮Extended Pitch Precision Roller Chains and Chain Wheels for Transmission and Conveyors ISO 1395-1977：短节距传动精密套筒链和链轮（1997年修订）Short Pitch Transmission Precision Bush Chains and Chain W heels (and Amendment) ISO 1977-2000：输送链、附件和链轮(公制和英制）
传动链条按结构可分为滚子链、齿形链等类型，其中滚子链应用广。滚子链的结构是由内链板、外链板、销轴、套筒、和滚子所组成．其中内链板与套筒、外链板和销轴之间分别用过盈配合固连，称为内、外链节；滚子与套筒、套筒与销轴之问是间隙配合。 当内、外链板相对挠曲时，套筒可绕销轴自由转动。滚子是活套在套筒上的，工作时，滚子沿链轮齿廓滚动．可减轻轮齿的磨损。链的主要磨损发生在销轴和套筒的接触面上，因此，在内、外链板间应留有少许的间隙，以便润滑油渗入摩擦面间。链板一般制成“8”字形，以使它的各个横截而具有接近相等的抗拉强度，亦减少了链的质量和运动时的惯性力。
链条的各零件由碳素钢或合金钢制成，并经热处理，以提高强度、耐磨性和抗冲击能力。滚子链可制成单排链和多排链，当传递大功率时，可采用双排链或多排链。多排链的承载能力和排数成正比．但由于精度的影响，并排链承受的载荷不易均匀，故排数不宜过多。 滚子链已经标准化，我国链条标准GB 1.243.1-83将它分为A、B两系列，常用的是A系列，其主要参数见下表，表中链号和相应的国际链号一致，其节距值就是链号数乘以25.4/16mm。滚子链的基本参数有节距p、滚子外径d1等，其中节距p是滚子链的主要参数。节距越大，链条各零件的尺寸越大，所能传递的功率也越大。 链条的长度以链节数Lp表示，链节数最好是偶数，以便于链条接头时内、外链板的相接，接头处可采用开口销或弹簧锁片。若链节为奇数，则接头处需利用过渡链节，在链条受载时，过渡链节不仅承受拉力，还要承受附加的弯曲载荷，应尽量避免。 杭州傲州链传动有限公司创建于2004年，公司具有专业的制造技术与较强
课题链传动概述（二）课型新授 授课日期授课 时数 总课 时数 教具 使用 课件 教学 目标 了解链传动概述 教学重点和难点重点：链传动概述 难点：滚子链的结构分析 学情 分析 套筒滚子链日常可见，故学生掌握并不困难。 板 书设计滚子链和链轮 1、滚子链 2、链轮 3、主要参数 教学后记
第1页 课前提问: 1、V型带轮的结构 2、带传动的张紧装置 3、带传动的维护 新授： 一、滚子链和链轮 1．滚子链 滚子链(roller chain)在一般机械中应用广泛。滚子链条由若干内链节和外链节依次铰接而成。内链节由内链扳、套筒和滚子组成。内链板与套筒以过盈配合联接,套筒与滚子以间隙配合相联，构成活动铰链，滚子可绕套筒自由转动。外链节由外链板和销轴组成，它们之间以过盈配合联接在一起。内链节和外链节之间用套筒和销轴以间隙配合相联。当链屈伸时，套筒能够绕销独自由转动，起着铰链的作用。 链条工作时，滚子与链轮轮齿相啮合，由于滚 子是活套在套简上的，故滚子与轮齿为滚动摩擦， 可减轻它们之间的磨损。 链条上相邻两销轴中心的距离 p叫作节距 (pitch)，它是链条的主要参数。 传动链在使用时总是首尾相连成环形。滚子链 的接头形式，当链节总数为偶数时内链板和外链板 首尾相接可用开口销或弹簧卡将销轴锁紧。当链节 总数为奇数时，则应采用过渡链节进行联接。但过 渡链节的弯链板在工作时易产生附加弯曲应力，故应尽量避免采用。因此链节总数最好为偶数。 2．链轮 链轮的齿形对啮合质量有很大影响，正确的齿形应保证链节平稳而自由地进入和退出啮合，各齿磨损均匀，不易脱链且便于加工和测量。三段圆弧和直线bc组成，称为三圆弧一直线齿形。 链轮的典型结构由轮辐、轮毂、轮缘三部分组成。具体结构型式由链轮直径大小而定。有整体式、腹板式、孔板式、组合式。 选择链轮的材料时应保证链轮轮齿具有足够的强度和较好的耐磨性，同时注意降低成本。一般小链轮采用的材料应好于大链轮，因为小链轮啮合次数比大链轮多，磨损较重，受冲击较大。
兴化市特种链条厂 链条按不同的用途和功能区分为传动链、输送链、滚子链和特种链四种。 1.1 传动链主要用于传递动力的链条。 1.2 输送链主要用于输送物料的链条。 1.3 曳引链主要用于拉曳和起重的链条。 1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。 在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。 同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。 1、带有前缀的链号 （1）RS系列 直板滚子链R—Roller S—Straight 例如：RS40即08A滚子链 （2）RO系列 弯板滚子链R—Roller O—Offset 例如：R O60即12A弯板链 （3）RF系列 直边滚子链R—Roller F—Fair 例如：RF80即16A直边滚子链 （4）SC系列 齿形链（无声链）S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准。 例如：SC3即CL06齿形链，节距为9.525
（5）C系列 输送链C—Conveyor 例如：C2040即08A双节距输送链 C2040 SL SL—Small roller 小滚子 C2060L L—Large roller 大滚子 CA650 C—Conveyor A—Agriculture,农机输送链小滚子型 Sm ali roller type 大滚子型 Large roller type （6）L系列 板式链L—Leaf chain 例如AL422即A型板式链，节距12.7，组合2×2 美国链号1975年取消BL546即B型板式链，节距15.875，组合4×6 美国链号
5—5 滚子链链条与链轮 一、链条 滚子链的结构如图 5—14 所示。它是由滚子 1 、套筒 2 、销轴 3 、内链板 4 和外链板 5 所组成。内链板与套筒之间、外链板与销轴之间分别用过盈配合连接。滚子与套筒之间，套筒与销轴之间均为间隙配合。当内、外链板相对挠曲时，套筒绕销轴转动 , 形成铰链。滚子套在套筒上，与链轮啮合时滚子滚动，以减轻齿廓的磨损。 当传递大功率时，可采用双排链（图 5—15 ）或多排链。 图 5—14 滚子链结构图 5—15 双排链 滚子链两相邻链节铰链副理论中心的距离称链条的基本节距p （简称链节距）。链节距p 是链条主要参数。节距越大，各元件的尺寸也相应增大，抗拉强度也越高。表 5—14 列出了 GB/T1243—97 规定的短节距传动用精密滚子链的主要尺寸及抗拉载荷。 链长用链节数表示。使用时将链的两端搭接，形成闭合链条。滚子链的接头形式有三种，如图 5—16 所示。当链节数为偶数时，接头处正好是内外链板相接，可将一侧外链板与销轴做成固定的接头，装配后用开口销（用于大节距链，见图 5—16a）或弹性锁片（用于小节距链，见图 5—16b ） , 将另一侧链板锁住。当链节数为奇数时，必须采用折曲的过渡链节（图 5—16c ）。由于过渡链节的链板受到附加弯矩作用，其强度仅为正常链节的 80% 左右，所以在一般情况下链节数取偶数为宜。
GB/T1243 — 97 中包括了 A 、 B 两种系列的滚子链（ A 系列是美国的标准，欧洲国家大多采用 B 系列）。两种系列互为补充，覆盖了最为广泛的应用领域。表5—14 中链号乘以 25.4/16 即为该链号的链节距 p （ mm ），后缀 A 或 B 分别表示 A 或 B 系列。 ( a) (b) (c) 图 5—16 滚子链的接头形式 二、滚子链链轮 1. 链轮的基本参数和主要尺寸 链轮的基本参数是节距p ，齿数z ，排数n 。链轮的主要尺寸及计算式见表5—15 。 2. 链轮齿形 滚子链与链轮的啮合属非共轭啮合，其链轮齿形的设计可以有较大的灵活性。GB/T1243 — 97 中没有规定具体的链轮齿形，仅给出了最大和最小齿槽形状及其极限参数，见表 5—16 。实践证明，齿槽形状在一定范围内变动，在一般工况下对链传动的性能不会有很大影响。 链轮的轴向齿廓及尺寸 , 应符合 GB/T1243-97 的规定，见图 5—17 和表 5—17 。
链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。 1.1 传动链主要用于传递动力的链条。 1.2 输送链主要用于输送物料的链条。 1.3 曳引链主要用于拉曳和起重的链条。 1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。 在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。 同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。 1、带有前缀的链号 （1）RS系列 直板滚子链R—Roller S—Straight 例如：RS40即08A滚子链 （2）RO系列 弯板滚子链R—Roller O—Offset 例如：R O60即12A弯板链 （3）RF系列 直边滚子链R—Roller F—Fair 例如：RF80即16A直边滚子链 （4）SC系列 齿形链（无声链）S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准。
例如：SC3即CL06齿形链，节距为9.525 （5）C系列 输送链C—Conveyor 例如：C2040即08A双节距输送链 C2040 SL SL—Small roller 小滚子 C2060L L—Large roller 大滚子 CA650 C—Conveyor A—Agriculture,农机输送链小滚子型 Sm ali roller type 大滚子型 Large roller type （6）L系列 板式链L—Leaf chain 例如AL422即A型板式链，节距12.7，组合2×2 美国链号1975年取消

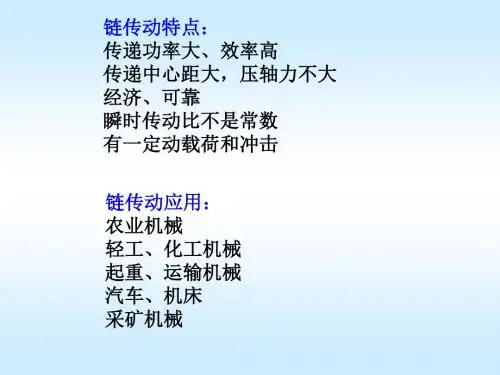

套筒滚子链的结构特点与链接头型式 链传动工作原理与特点： 工作原理：两轮间以链条为中间挠性元件的啮合来传递动力和运动。但非共轭曲线啮合，靠三段圆弧一直线啮合。其磨损、接触应力冲击均小，且易加工。 优点：①平均速准确，无滑动；②结构紧凑，轴上压力Q小；③传动效率高η=98%； ④承载能力高P=100KW；⑤可传递远距离传动；⑥成本低。 缺点：①瞬时传动比不恒定；②传动不平衡；③传动时有噪音、冲击；④对安装粗度要求较高。 应用：适于两轴相距较远，工作条件恶劣等，如农业机械、建筑机械、石油机械、采矿、起重、金属切削机床、摩托车、自行车等。中低速传动：i≤8(I=2~4)，P≤100KW，V≤12-15m/s，无声链Vmax=40m/s。(不适于在冲击与急促反向等情况下采用) 链传动的主要类型： 起重链——用于提升重物——V≤0.25m/s； 牵（线）引链——运输机械——V≤2~4m/s； 传动链——用于传递运动和动力——V≤12~15m/s。 优点：结构简单、重量轻、价廉、适于低速、寿命长、噪音小、应用广。 (套筒)滚子链—属标准件选用、合理确定链轮与链条尺寸，—短节距精密滚子链。 套筒滚子链结构与特点： 动配合，可相对运动，相当于活动铰链，承压面积A（投影）——宽×长投影组成：当链节进入、退出啮合时，滚子沿齿滚动，实现滚动摩擦，减小磨损。套筒与内链板、销轴与外链板分别用过盈配合（压配）固联，使内、外链板可相对回转。为减轻重量、制成“8”字形，亦有弯板。这样质量小，惯性小，具有等强度。链接头型式： 链节数为偶数（常用）——内链板与外链板相接——弹性锁片（称弹簧卡）或大节距（称开口销）——受力较好。 弹性锁片——端外链板与错轴为间隙配合。
链条选型标准
————————————————————————————————作者：————————————————————————————————日期:
ISO前言 ISO 国际标准化组织)是一个世界性的各国国家标准化组织(ISO成员国)的联合会制定国际标准的工作通常是由ISＯ各技术委员会执行 本国际标准附录A是标准的组成部分，附录B和附录ｃ仅仅作为信息提供 本国际标准包括了世界上大多数国家应用的链条尺寸范围并且对现有许多国家标准中的不同尺寸、强度与其他数据进行了统一,同时取消了某些认为尚非广泛应用的一些国家标准中的次要尺寸范围 本标准所定的是这种链传动的所有应用领域里采用的链条。为此,链条节距范围从12.７ｍ-到76．2ｍm,包括了两种系列，一种冠以字头A，是起源于西半球的美国为中心的标准;另一种冠以字头B,是起源于英国的在欧洲流行的标准。两种系列相互补充，覆盖了最为广泛的应用领域。 两种系列的链条原先均采用英制单位。附录B`所列的是原始数值 标准第5部分涉及的是链轮。本标准包括的链轮代表了统一的世界上各有关的国家标准,特别是包括了与齿形有关的完整的公差值。 标准规定的尺寸保证了所给尺．}j－的完全互换，以及提供了链条修理时单个链节的互换。 短节距传动用精密滚子链和链轮 范围 本标准规定了短节距传动用精密滚子链和链轮的结构型式、尺寸、公差.氏度测量、预拉载荷及最小 杭拉载荷等 本标准适用于机械传动和类似应用的单排和多排结构短节距精密滚子链及其配用的链轮 本标准适用于自行车、摩托车和短节距传动用精密套筒链链轮,但不适用于自行车和摩托车链条 它们已分别ｔiｌｌ入(iB 3579与GＢ/1 1４212中 2 引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文本标准出版时，所示版本均 为有效。所有标准都会被修订，使用本标准的各方应探讨使用卜列标准最新版本的可能性。 GB ９７8５-88 链条、链轮术语 GB1800-- 79 公差与配合总论标准公差与基本偏差 GＢ1８01-79公差与配合尺寸至50０ｍm孔、轴公差带与配合 GB 1８02-79 公差与配合尺、１一人于５00至31５0ｍm常用孔、轴公差带。 ３链条 ３.１链条及其零部件的术语 链条及其零部件的术语见图1和图２图１,图2中的链板不是实际形状的规定，仅是示例
滚子链条规格 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
滚子链条规格 留在链中的油只会粘灰。用干布包裹链条，转动曲柄，并擦掉多余的油。如果齿盘和飞轮上的油更多的是油，那么执行前后可变速度，非标准链从原来的齿盘和飞轮上擦去，用抹布上的齿盘和飞轮上的油。 这些油与粘灰没有其他作用。每次平常骑车后，使用抹布保持清洁，一会儿然后清理油。在泥泞的位置，链上的油很快就会消失。此时不锈钢链条的磨损很重，声音也很大，需求时间加上。 链条一般是金属连环或环形物，多用作机械运动。 链条按不同的用途和功能区分为：传动链、输送链、曳引链和专用特种链四种。 1、传动链条主要用于传递动力的链条，输送链条，分为：可延展性链、滚子链、链齿形链。可延展性链：重负荷链条，用在如煤炭拖动机构，升降机传送带上。通过钢销连接链环。
2)滚子链：目前各种机械设备上用的较多的就是滚子链条，输送链条公司，滚子链条的主要结构是有链板、链销、套筒、磙子等组成。 3)齿形链：又叫做无声链，是由众多的平分离块组成，各个分离块通过销子连接可以形成具有各种宽度的挠性无限多的齿条。2、输送链条：用于传输动力的链条。例如：长节距输送链、短节距滚子输送链、倍速输送链、双节距滚子输送链等。曳引链条：主要用于拉曳和起重的链条。例如：捕鱼链、捆绑链等。 非标链条厂欢迎国内外新老客户来电、来函洽谈业务！非标链条厂与您分享： 锯链和油锯是否匹配，主要看油锯的链轮，导板长度，导板头的形式及导板导向槽的宽度，锯链的节距必须与链轮，输送链条采购，导板头的齿轮（如果是有齿的）保持一致，中导齿的厚度与导板上导向槽保持一致，长度与导板周长和链轮齿数及链轮与导板的空间距离保持一致方算匹配，才能使用。非标链条厂欢迎国内外新老客户来电、来函洽谈业务！

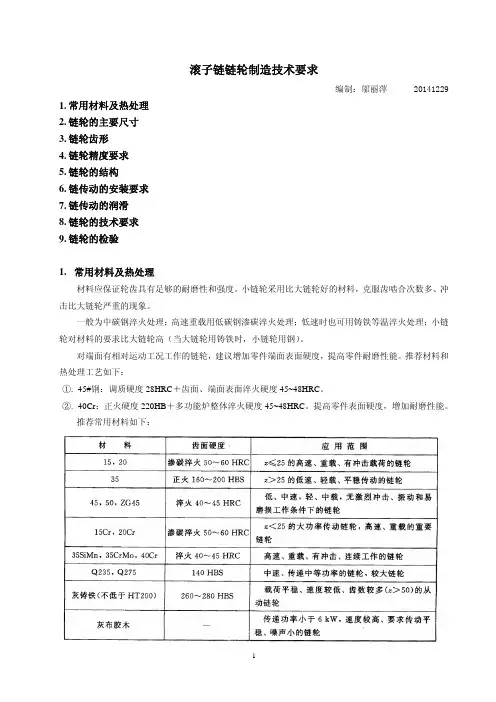

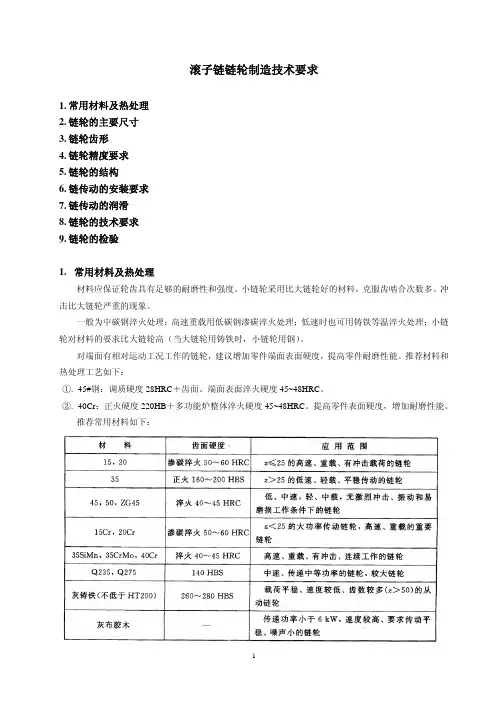

滚子链链轮制造技术要求 1.常用材料及热处理 2.链轮的主要尺寸 3.链轮齿形 4.链轮精度要求 5.链轮的结构 6.链传动的安装要求 7.链传动的润滑 8.链轮的技术要求 9.链轮的检验 1.常用材料及热处理 材料应保证轮齿具有足够的耐磨性和强度。小链轮采用比大链轮好的材料，克服齿啮合次数多、冲击比大链轮严重的现象。 一般为中碳钢淬火处理；高速重载用低碳钢渗碳淬火处理；低速时也可用铸铁等温淬火处理；小链轮对材料的要求比大链轮高（当大链轮用铸铁时，小链轮用钢）。 对端面有相对运动工况工作的链轮，建议增加零件端面表面硬度，提高零件耐磨性能。推荐材料和热处理工艺如下： ①.45#钢：调质硬度28HRC＋齿面、端面表面淬火硬度45~48HRC。 ②.40Cr：正火硬度220HB＋多功能炉整体淬火硬度45~48HRC。提高零件表面硬度，增加耐磨性能。 推荐常用材料如下：
