曲柄连杆机构机体组教案
一、教学内容分析
机体组是发动机的支架,是曲柄连杆机构、配气机构和发动机各系统主要零部件的装配机体。本次课的内容对汽车专业的学生在今后的学习和实践动手操作中起着重要的作用,只有掌握了发动机机体各组件的结构、作用和工作过程,才能继续深入学习与发动机有关的后续知识。
二、三维目标:
知识与技能:
1、掌握曲柄连杆机构的组成和作用;
2、掌握机体组的组成和作用;
3、掌握机体的结构形式主要有哪些。
过程与方法:
通过本次机体组这节课的学习,同学们将了解机体组各组成部件的结构形式及作用。由于同学们刚开始接触发动机,对发动机各个组成部件的相关知识还较生疏,所以,在讲解机体组这部分内容的时候以多媒体的方式来进行教学,通过课件上的图片或者视频的展示,以加强学生对发动机机体组知识的理解。
情感态度与价值观:
通过任务驱动和教师的引导,让学生自主探究学习和小组协作学习,在完成一个个具体的任务过程中机体组的组成和各零部件的作用,从而培养学生独立分析问题、解决问题的能力、举一反三的能力。
三、教学重难点
1、教学重点:曲柄连杆机构的组成和作用;
机体组的组成和作用;
机体组各零部件的作用。
2、教学难点:汽缸体的结构形式;
机体内各种结构形式的燃烧室结构。
四、教学方法:讲授法、讨论法、多媒体演示法
五、课时安排:1课时
六、教学过程:
复习旧课:回顾发动机总体构造内容,用提问的方式检验学生的掌握程度。
设计意图:1)通过提问,可以让同学们集中注意力;
2)通过提问,让学生回顾发动机总体构造知识,将有利于学生对发动机机体组这部分内容的学习。
引入新课:在本课教学开始,利用上个环节的提问内容来引出本次课将学的内容,并提醒学生本次课内容的重点。
一、观看曲柄连杆机构相关视频
学生带着问题观看相关视频,问题如下:
1、发动机曲柄连杆机构有哪几部分组成?
2、发动机曲柄连杆机构的作用是什么呢?
二、小组讨论:
1
引导学生通过观看视频回答问题。
曲柄连杆机构的作用及组成:
机体组、活塞连杆组和曲轴飞轮组组成;
曲柄连杆机构是发动机的主要运动机构。曲柄连杆机构的作用是提供燃烧场所,把燃料燃烧后气体作用在活塞顶上的膨胀压力转变为曲轴旋转的转矩,不断输出动力
三、观看机体组的相关视频
学生带着问题观看相关视频,问题如下:
1、机体组由哪几部分组成?
2、机体组的作用是什么呢?
四、小组讨论:
引导学生通过观看视频回答问题。
机体组的作用及组成:
机体是构成发动机的骨架,是发动机各机构和各系统的安装基础,其内、外安装着发动机的所有主要零件和附件,承受各种载荷。
机体组组成部分:气缸体、气缸垫、气缸盖、油底壳、汽缸套
【教师提问】机体组的每部分零部件有什么作用呢?
设计意图:通过提问,可以让同学们集中注意力,激发下面的学习兴趣,引出下面课程的继续开展。
五、机体组零部件
以多媒体课件PPT、专业教科书为媒体,讲解机体组各部件的结构和作用。讲解的同时,可通过播放关于机体组的视频,帮助学生理解机体组各部件的结构

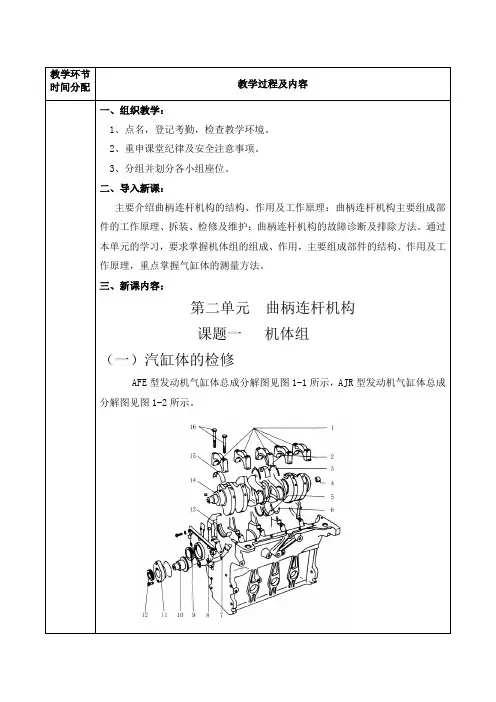

1、气缸体
(1)分为以下三种形式:(1)一般式;(2)龙门式;(3)隧道式;
(2)气缸的排列形式:单列式、V形、对置式;

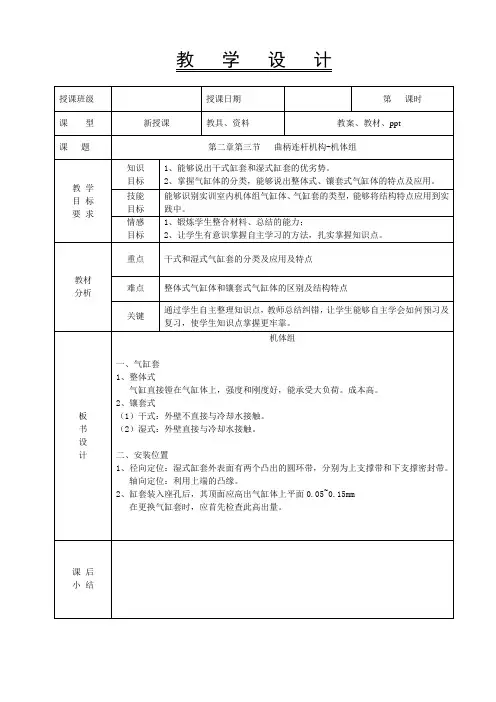

2、气缸套
(1)干式气缸套;(2)湿式气缸套
气缸套视频讲解。
3、油底壳
4、气缸盖
(1)气缸盖的主要作用是封闭气缸上部,与活塞顶部和气缸壁一起构成燃烧室。
(2)汽缸盖的结构;
5、汽缸垫
气缸垫装在气缸盖和气缸体之间,其功用是保证气缸盖与气缸体接触面的密封,防止漏气,漏水和漏油。
板书设计:
一、曲柄连杆机构:
1、发动机曲柄连杆机构有哪几部分组成?
2、发动机曲柄连杆机构的作用是什么呢?
二、机体组
1、机体组由哪几部分组成?
2、机体组的作用是什么呢?
三、机体组零部件
1、气缸体
2、气缸套
3、油底壳
4、气缸盖
5、汽缸垫
课堂总结:
1、曲柄连杆机构是发动机的主要运动机构。曲柄连杆机构的作用是提供燃烧场所,把燃料燃烧后气体作用在活塞顶上的膨胀压力转变为曲轴旋转的转矩,不断输出动力;由机体组、活塞连杆组和曲轴飞轮组组成。
2、机体是构成发动机的骨架,是发动机各机构和各系统的安装基础,其内、外安装着发动机的所有主要零件和附件,承受各种载荷。
机体组组成部分:气缸体、气缸垫、气缸盖、油底壳、汽缸套
作业布置:
1、发动机曲柄连杆机构的组成和作用?
2、发动机机体组的作用和组成?
3、汽缸体的机构形式有哪几种?
4、汽缸盖的作用和结构?
教学反思:
