在高层建筑物中，由于功能和造型的需要，往往把高层主楼与低层裙房连在一起，裙房包围了主楼的大部分。从传统的结构观点看，希望将高层与裙房脱开，这就需要设变形缝；但从建筑要求看又不希望设缝。因为设缝会出现双梁、双柱、双墙，使平面布局受局限，因此施工后浇带法便应运而生。
一、施工后浇带的功能
施工后浇带分为后浇沉降带、后浇收缩带和后浇温度带，分别用于解决高层主楼与低层裙房间差异沉降、钢筋混凝土收缩变形相减小温度应力等问题。这种后浇带一般具有多种变形缝的功能，设计时应考虑以—种功能为主，其他功能为辅。施工后浇带是整个建筑物，包括基础及L：部结构施工中的预留缝(“缝”很宽，故称为“带”)，待主体结构完成，将后浇带混凝土补齐后，这种“缝”即不存在，既在整个结构施工中解决了高层主楼与低居裙房的差异沉降，又达到了不设永久变形缝的目的。
二、施工后浇带的作法
一般高层主楼与低层裙房的基础同时施工，这样回填土后场地平整，便于上部结构施工。对于上部结构，无论是高层主楼与低层裙房同时施工，还是先施工高层，后施工低层，同样要按施工图预留施工后浇带。
对高层主楼与低层裙房连接的基础梁、上部结构的梁和板，要预留出施工后浇带，待主楼与裙房主体完工后(有条件时再推迟一些时间)，再用微膨胀混凝土将它浇筑起来，使两侧地梁、上部梁和板连接成一个整体。这样做的目的是为了把高层与低层的差异沉降放过一部分，因为高层主楼完成之后，一般情况下，其沉降量已完成最终沉降量的60％-80％，剩下的沉降量就小多了，这时再补齐施工后浇带混凝土，二者差异沉降量就较小—厂，这部分差异沉降引起的结构内力，可由不设永久变形缝的结构承担。对于施工后浇收缩带，宜在主体结构完工两个月后侥筑混凝土，这时估计计混凝土收缩量已完成60％以上。
施工后浇带的位置宜选在结构受力较小的部位，一般在梁、板的变形缝反弯点附近，此位置弯矩不大，剪力也不大；也可选在梁、板的中部，弯矩虽大，但剪力很小。在施工后浇带处，混凝土虽为后浇，但钢筋不能断。如果梁、板跨度不大，可一次配足钢筋；如果跨度较大，可按规定断开，在补齐混凝土前焊接好。后浇带的配筋，应能承担由浇筑混凝土成为—整体后的差异沉降而产生的内力，一般可按差异沉降变形反算为内力，而在配筋上予以加强。后浇带的宽度应冬虑便于施工操作，并按结构构造要求而定，一般宽度以700—1000mm为宜。
施工后浇带的断面形式应考虑浇筑混凝土后连接牢固，一般宜避久留直缝。对于板，可留斜缝；对于梁及基础，可留企口缝，而企口缝又有多种形式，可根据结构断面情况确定。
由于建筑使用功能的需要,建筑设计中往往需要设置变形缝,但变形缝的设置往往又会影响建筑的平面布局和立面美观,而设置后浇带则会解决这一矛盾,但只有充分了解了后浇带的功能并合理运用,才能实现建筑与结构的和谐统一.
2\
后浇带是指在现浇整体钢筋混凝土结构中，只在施工期间留存的临时性的带形缝，起到消化沉降收缩变形的作用，根据工程需要，保留一定时间后，再用混凝土浇筑密实成为连续整体的结构。根据笔者体会，将现浇混凝土结构中后浇带的施工方法作一介绍。
一、适用范围
本方法适用于高低结构的高层住宅、公共建筑及超长结构的现浇整体钢筋混凝土结构中后浇带的施工，其他有特殊要求结构中的后浇带施工可参照本方法。
二、施工工艺
1、由于施工原因需设置后浇带时，应视工程具体结构形状而定，留设位置应经设计院认可。
2、后浇带的保留时间。应按设计要求确定，当设计无要求时，应不少于40天；在不影响施工进度的情况下，应保留60天。
3、后浇带的保护。基础承台的后浇带留设后，应采取保护措施，防止垃圾杂物
掉入。保护措施可采用木盖覆盖在承台的上皮钢筋上，盖板两边应比后浇带各宽出500毫米以上。地下室外墙竖向后浇带可采用砌砖保护。楼层面板后浇带两侧的梁底模及梁板支承架不得拆除。
4、后浇带的封闭。浇筑结构混凝土时，后浇带的模板上应设一层钢丝网，后浇带施工时，钢丝网不必拆除。后浇带无论采用何种形式设置，都必须在封闭前仔细地将整个混凝土表面的浮浆凿除，并凿成毛面，彻底清除后浇带中的垃圾及杂物，并隔夜浇水湿润，铺设水泥浆，以确保后浇带砼与先浇捣的砼连接良好。地下室底板和外墙后浇带的止水处理，按设计要求及相应施工验收规范进行。后浇带的封闭材料应采用比先浇捣的结构砼设计强度等级提高一级的微膨胀混凝土(可在普通混凝土中掺入微膨胀剂UEA，掺量为12%—15%)浇筑振捣密实，并保持不少于14天的保温、保湿养护。
三、施工要点
1、后浇带砼中使用的微膨胀剂和外加剂品种，应根据工程性质和现场施工条件选择，并事先通过试验确定掺入量。
2、所有微膨胀剂和外加剂必须具有出厂合格证及产品技术资料，并符合相应技术标准和设计要求。
3、微膨胀剂的掺量直接影响混凝土的质量，因此，其秤量应由专人负责，允许误差一般为掺入量的±2%。
4、混凝土应搅拌均匀，否则会产生局部过大或过小的膨胀，影响混凝土质量。所以应对掺微膨胀剂的混凝土搅拌时间适当延长。
5、后浇带砼应密实，与先浇捣的砼连接应牢固，受力后不应出现裂缝。
6、在预应力结构中，后浇带内的非预应力筋必须为预应力筋的锚固、张拉等留出必要空间。
7、预应力结构中的后浇带内有非预应力筋、预应力筋、锚具、各种管线等，此处的后浇带砼浇捣时，应高度注意其密实度。
8、地下室底板中后浇带内的施工缝应设置在底板厚度的中间，形状为“U”字型。
9、后浇带混凝土浇筑完毕后应采取带模保温保湿条件下的养护，应按规范规定，浇水养护时间一般砼不得少于7天，掺外加剂或有抗渗要求的砼不得少于14天。
10、浇筑后浇带的混凝土如有抗渗要求，还应按规范规定制作抗渗试块。
四、质量要求
后浇带施工时模板应支撑安装牢固，钢筋进行清理整形，施工质量应满足钢筋混凝土设计和施工验收规范的要求，以保证混凝土密实无裂缝。
五、效益分析
通过设置后浇带，使大体积混凝土可以分块施工，加快了施工进度，缩短了施工工期。由于不设永久性的沉降缝，简化了建筑结构设计，提高了建筑物的整体性，同时也减少了渗漏水的因素。
2008年04月29日星期二11:42施工后浇带分为后浇沉降带、后浇收缩带和后浇温度带，分别用于解决高层主楼与低层裙房间差异沉降、钢筋混凝土收缩变形相减小温度应力等问题。这种后浇带一般具有多种变形缝的功能，设计时应考虑以—种功能为主，其他功能为辅。施工后浇带是整个建筑物，包括基础及L： 部结构施工中的预留缝(“缝”很宽，故称为“带”)，待主体结构完成，将后浇带混凝土补齐后，这种“缝”即不存在，既在整个结构施工中解决了高层主楼与低居裙房的差异沉降，又达到了不设永久变形缝的目的。 通常在设计中，我们是写在结构设计总说明中，作法如下： 后浇带采用掺膨胀剂的补偿收缩混凝土,水中养护14天的混凝土限制膨胀率大于等于0.015%.后浇带中梁、板钢筋跨内均增加20%，后浇带应待主体结构完成60天且沉降稳定后再用较相邻砼强度等级高一级的膨胀砼浇注。 现浇混凝土结构中后浇带施工 一、后浇带的定义 在高层建筑物中，由于功能和造型的需要，往往把高层主楼与低层裙房连在一起，裙房包围了主楼的大部分。从传统的结构观点看，希望将高层与裙房脱开，这就需要设变形缝；但从建筑要求看又不希望设缝。因为设缝会出现双梁、双柱、双墙，使平面布局受局限，因此施工后浇带法便应运而生。 施工后浇带是整个建筑物，包括基础及上部结构施工中的预留缝(“缝”很宽，故称为“带”)，即后浇带是在现浇整体钢筋混凝土结构中，只在施工期间留存的临时性的带形缝，根据工程需要，保留一定时间后，再用混凝土浇筑密实成为连续整体的结构，即待主体结构完成，将后浇带混凝土补齐后，这种“缝”即不存在，既在整个结构施工中解决了高层主楼与低居裙房的差异沉降，起到消化沉降收缩变形的作用，达到了不设永久变形缝的目的。 二、后浇带的作用 后浇带，也称施工后浇带。按作用分可分为三种：
施工缝后浇带处理 方案
施工逢、后浇带及预留洞口处理方案 一、工程概况 本工程位于沈阳市西南部，西临胜利大街，东临长白二街，南临规划路。本工程为新加坡城I期工程第IX标段，工程总建筑面积71514㎡，其中9#、10#、11#、12#楼为多层地上6层，标准层层高2850mm；20#、21#、22#、23#楼为地下1层、地上26层，地下一层层高5800mm、5700mm、5400mm。地上26层；1层层高3500mm，标准层为2900mm；21A#为地上2层网点；地下车库为地下1层，车库层高3600mm，局部3400mm。耐火等级为一级，设计年限为50年，抗震设防烈度为7度。 工程名称：新加坡城I期工程第IX标段 建设单位：沈阳圣淘沙房屋开发有限公司 监理单位：深圳俊迪监理有限公司沈阳分公司 设计单位：沈阳市建筑设计院 施工单位：中天建设集团东北公司 二、工程特点及难点 （1）本工程由4幢26层单体建筑及地下车库组成，应重点注意各单体施工流程的安排，同时加强技术、质量、安全、工期、文明施工等各项管理。 （2）本工程为住宅楼，而工程施工质量的好坏直接体现在质量通病的预防上，因此，本工程在施工期间应重点注意质量通病的防
治，如六渗一漏、楼板砼裂缝等。 （3）本工程均为26层，层高一楼3.5M，二至二十六楼均为 2.9M，施工时应充分重视各单体外立面平整度、垂直度的控制。 （4）本工程地下车库与20#、21#、22#、23#楼相连，高差、荷载相差大，地下车库基础底板开始设置了沉降后浇带与伸缩后浇带和加强带，把地下室分为十三块，沉降后浇带设计要求楼房主体结构封顶后施工，伸缩后浇带待其两侧混凝土龄期达到15天后方可施工，增加了施工难度。施工时应重点注重各分项工程的流水施工，注意安装各单体的施工流程，以缩短工期。 （5）本工程地下室及地下车库占地面积大，又型成了大面积开花多个工作面同时开始施工。 （6）地下车库顶板上将履土栽种树木、花草等绿化或道路，因此施工时除了重点注意地下室底板和外墙防水砼的施工外，还应重点注意顶板防水砼的施工质量。 （7）针对以上一些工程地点，本公司在编制施工方案时特突出重点、精心组织、科学规划，以确保整个方案的科学性、合理性、有效性与可行性。 二.施工缝、后浇带的设置 在工程的施工过程中，为防止建筑物沉降和砼收缩对工程质量的影响，也有是为了施工工序的需要，留置必要的施工缝是工程中不可避免的，后浇带也属于施工缝，施工缝如果处理不好将影响砼的整体性，因此施工缝就成了砼工程中的一个薄弱环节，施工缝的
施工后浇带功能、做法及要点： 在高层建筑物中，由于功能和造型的需要，往往把高层主楼与低层裙房连在一起，裙房包围了主楼的大部分。从传统的结构观点看，希望将高层与裙房脱开，这就需要设变形缝；但从建筑要求看又不希望设缝。因为设缝会出现双梁、双柱、双墙，使平面布局受局限，因此施工后浇带法便应运而生。 一、施工后浇带的功能 施工后浇带分为后浇沉降带、后浇收缩带和后浇温度带，分别用于解决高层主楼与低层裙房间差异沉降、钢筋混凝土收缩变形相减小温度应力等问题。这种后浇带一般具有多种变形缝的功能，设计时应考虑以—种功能为主，其他功能为辅。施工后浇带是整个建筑物，包括基础及L：部结构施工中的预留缝(“缝”很宽，故称为“带”)，待主体结构完成，将后浇带混凝土补齐后，这种“缝”即不存在，既在整个结构施工中解决了高层主楼与低居裙房的差异沉降，又达到了不设永久变形缝的目的。 二、施工后浇带的作法 一般高层主楼与低层裙房的基础同时施工，这样回填土后场地平整，便于上部结构施工。对于上部结构，无论是高层主楼与低层裙房同时施工，还是先施工高层，后施工低层，同样要按施工图预留施工后浇带。 对高层主楼与低层裙房连接的基础梁、上部结构的梁和板，要预留出施工后浇带，待主楼与裙房主体完工后(有条件时再推迟一些时间)，再用微膨胀混凝土将它浇筑起来，使两侧地梁、上部梁和板连接成一个整体。这样做的目的是为了把高层与低层的差异沉降放过一部分，因为高层主楼完成之后，一般情况下，其沉降量已完成最终沉降量的60％-80％，剩下的沉降量就小多了，这时再补齐施工后浇带混凝土，二者差异沉降量就较小—厂，这部分差异沉降
引起的结构内力，可由不设永久变形缝的结构承担。对于施工后浇收缩带，宜在主体结构完工两个月后侥筑混凝土，这时估计计混凝土收缩量已完成60％以上。 施工后浇带的位置宜选在结构受力较小的部位，一般在梁、板的变形缝反弯点附近，此位置弯矩不大，剪力也不大；也可选在梁、板的中部，弯矩虽大，但剪力很小。在施工后浇带处，混凝土虽为后浇，但钢筋不能断。如果梁、板跨度不大，可一次配足钢筋；如果跨度较大，可按规定断开，在补齐混凝土前焊接好。后浇带的配筋，应能承担由浇筑混凝土成为—整体后的差异沉降而产生的内力，一般可按差异沉降变形反算为内力，而在配筋上予以加强。后浇带的宽度应冬虑便于施工操作，并按结构构造要求而定，一般宽度以700—1000mm为宜。施工后浇带的断面形式应考虑浇筑混凝土后连接牢固，一般宜避久留直缝。对于板，可留斜缝；对于梁及基础，可留企口缝，而企口缝又有多种形式，可根据结构断面情况确定。由于建筑使用功能的需要，建筑设计中往往需要设置变形缝，但变形缝的设置往往又会影响建筑的平面布局和立面美观，而设置后浇带则会解决这一矛盾，但只有充分了解了后浇带的功能并合理运用，才能实现建筑与结构的和谐统一. 后浇带是指在现浇整体钢筋混凝土结构中，只在施工期间留存的临时性的带形缝，起到消化沉降收缩变形的作用，根据工程需要，保留一定时间后，再用混凝土浇筑密实成为连续整体的结构。根据笔者体会，将现浇混凝土结构中后浇带的施工方法作一介绍。 一、适用范围 本方法适用于高低结构的高层住宅、公共建筑及超长结构的现浇整体钢筋混凝土结构中后浇带的施工，其他有特殊要求结构中的后浇带施工可参照本方法。 二、施工工艺 1、由于施工原因需设置后浇带时，应视工程具体结构形状而定，留设位置应经设计院认可。 2、后浇带的保留时间。应按设计要求确定，当设计无要求时，应不少于40天；在不影响施工进度的情况下，应保留60天。 3、后浇带的保护。基础承台的后浇带留设后，应采取保护措施，防止垃圾杂物掉入。保护措施可采用木盖覆盖在承台的上皮钢筋上，盖板两边应比后浇带各宽出500毫米以上。地下室外墙竖向后浇带可采用砌砖保护。楼层面板后浇带两侧的梁底模及梁板支承架不得拆
后浇带施工标准化做法 主要技术要求: 一、施工准备 1.1 技术准备1、后浇带施工前应对材料、施工时间、现场状况进行检查核对，以确定对设计与规范的符合性，预测施工后对功能的有效性，并做好核对记录。2、确定施工方案，针对后浇带不同的部位，不同的功能要求，不同的现场情况，编制满足设计规范和工艺要求的施工技术措施。3、对施工操作人员进行书面技术交底，其主要内容为:施工前、施工中、施工后应注意的事项和操作要求、细部构造及技术质量要求。4、应熟悉设计图纸、本施工工艺标准及相关技术规程，对后浇带的做法、位置、配筋进行了解，以确定后浇带上述内容的合理性，并确定是否提出修改建议。1.2 材料要求1、品种规格1)后浇带混凝土所用碎石应根据所浇后浇带的钢筋密度确定，一般为5~31.5㎜，含泥量不得大于1.0%,泥块含量不得大于0.5%。2)后浇带的砂子应采用中砂，含泥量不得大于3.0%,泥块含量不得大于1.0%。3)中埋式止水钢板宜用3㎜厚400㎜宽的折形钢板条。4)钢丝网宜采用密目钢丝网和30×30型钢丝网，?为什么夫妻“云雨”，女性很难达到“癫峰”?与这几点有关两种钢丝网配套使用。2、质量要求:1)碎石应满足试配强度要求且检验结果应符合《JGJ53标准》。
2)砂子应采用河砂或山砂，不得用海砂，且检验结果应符合《JGJ52标准》。3)粉煤灰应用II级以上。4)外加剂必须用合格一等品。5)水泥应用32.5R以上的普通水泥或硅酸盐水泥。6)拌和用水应用饮用水或水质符合国家现行标准《混凝土拌合用水标准》JGJ63的规定的水源。7)止水带表面不允许有开裂、缺胶、海绵等影响使用的缺陷，中心孔偏心不允许超过管状断面厚度的1/3;止水带表面允许有深度不大于2㎜、面积不大于16㎜2的凹痕、气泡、杂质、明疤等缺陷不超过4处;止水带的尺寸公差应符合GB 50208附录A中表A.0.4-1的要求，其物理性质应符合GB 50208附录A中表A.0.4-2的要求;止水带现场抽样数量以每月同标记的止水带产量为一批抽样。8)选用的遇水膨胀橡胶止水条应具有缓胀性能，其7d的膨胀率应不大于最终膨胀率的60%。当不符合时，应采取表面涂缓膨胀剂措施;其物理性质应符合GB 50208附录A中表A.0.5的要求;遇水膨胀橡胶止水条现场抽样数量以每月同标记的止水带产量为一批抽样。1.3 主要机具1、自拌混凝土:混凝土搅拌机、混凝土坍落度桶、天平、插入与平板振动器、手推车等。2、商品混凝土:混凝土坍落度桶、插入与平板振动器、手推车等。3、其它机具:电焊机、剪刀、锒头等。1.4 作业条件1、后浇带的留置1)后浇带的位置、宽度应符合设计要求，已场地平整，放线无误，垫层施工完毕。2)后浇带的行式，保证成型的措施应按施工方案进行落实。2、后浇带混凝土浇筑1)后浇带两侧混凝土面上的浮浆、松散混凝土应予凿除，并用压力水冲洗干净，涂刷混凝土界面处理剂或水泥砂浆。地下室底板后浇带施工时不得有积水。2)
后浇带有二种做法，一种是钢筋不断，但弯折；另一种是钢筋断开，搭接.那么我们选取哪一种呢? 首先让我们来看下后浇带的分类.按作用分可分为三种：用于解决高层主体与低层裙房的差异沉降者，称为后浇沉降带；用于解决钢筋混凝土收缩变形者，称为后浇收缩带；用于解决混凝土温度应力者，称为后浇温度带。这里要注意一点:我们为什么要做后浇带?我们在什么样的情况下做后浇带?我的观点是:在不适合做变形缝的地方做后浇带.不管什么样的后浇带都不能替代变形缝的作用，所以能说服建筑加缝的话一定要尽量争取加缝. 然后让我们来看看后浇带施工实践中几个问题值得注意(这5点是我摘自书本上面的东西算不上什么): 1、后浇带两侧的隔断做法。后浇带两侧宜采用钢筋支架铅丝网或单层钢板网隔断，钢筋支架的钢筋直径及间距设置视构件断面大小而定，以支撑稳定为原则，铅丝网的网眼一般不宜过大，以避免灌注混凝土时跑浆，如网眼偏大，可在网外粘贴一层塑料薄膜，并支挡固定好，以承受灌注混凝土时的挤压力，并保证不跑浆，待混凝土凝固后，薄膜即可撕去，钢筋支架亦可除去，而铅丝网则留在后浇带两侧，即永久留在后浇带内。 2、采取措施确保后浇带处钢筋的准确位置。后浇带一般预留700—1000mm，常用者为800mm宽，是考虑施工操作的需要，钢筋应保证准确位置而连续不断，对于板，单层钢筋下应设置垫块，双层钢筋应设置支架，对于梁，底部钢筋亦应加垫块，上部钢筋一般直径较大，可不用支架，但应注意的是在后浇带部位应设马道通过，不应直接踩钢筋。 3、后浇带补齐混凝土后的整体连接问题。采用钢筋支架铅丝网隔断，后浇带两侧混凝土应局部干硬一些，即水灰比小一些，既保证槎捣密实，又不跑浆，使侧面混凝土强度和其它混凝土一致。在浇注混凝土前，应将后浇带处侧面混凝土凿毛，清刷干净，底部碎屑清除彻底。 4、后浇带灌注混凝土的时间问题。当高层采用天然地基，或以摩擦为主的桩基时，由于高层沉降量较大，应待高层主体结构完成后，再浇注后浇带；当高层主楼基础座在卵石层或基岩上，或以端承桩为主的摩擦桩时，由于高层沉降量较小，可根据施工期间的沉降观测，确定在高层主体结构施工到一定高度时，灌注后浇带。 5、后浇收缩带，后浇温度带灌注混凝土的时间问题。前述后浇带主要是指后浇沉降带，或者同时也是收缩带和温度带，即同时起到三种作用。如果后浇收缩带单独设置，则灌注混凝土的时间宜在设带后的两个月之后，这样估计可以完成混凝土收缩的60％以上，如确有困难时也不宜少于一个月；如果后浇温度带单独设置，则灌注混凝土的时间宜选择在温度较低时，不要在热天补齐冷天留下来的后浇温度带。 好了介绍完书本上面的东东后我来说说我个人的体会.后浇带在超长钢筋混凝土结构中到底应该怎么做? 如何解决一些技术问题?我先说说在最上面我们说的2种做法. 1.一种是钢筋不断，但弯折.现在的后浇带一般在1m左右.正是这一点让才开始学的人很困惑?为什么呢?我们来举个例子:假如后浇带两侧收缩各为1mm，那么后浇带梁和板的钢筋就已经进入屈服状态。一般来说两侧收缩一般要大大超过1mm。也就是说，在后浇带的支撑拆除前，后浇带处的钢筋已经屈服，此时荷载还未加上。但是很多工程都这样做了（钢筋不断），并未出事。这个到底是为什么呢?好的我说说我的意见希望大家提出意见批评指正!后浇带处的钢筋并不需要特殊处理(弯折或者加强)。没有必要担心因混凝土收缩而导致后浇带处的纵向钢筋受拉屈服。为什么呢?因为后浇带两侧的混凝土因受钢筋的约束而收缩变形并不是很大，与钢筋屈服时的应变比较相去甚远。我们以Ⅱ级钢为例，其屈服时的伸长率可达4%以上(δ≥22%），若将后浇带长度定为一米，假设应变达到0.4%，其变形可达4mm,在实际过程中变形并不限于这一米的范围，而我们一般情况下能见到的裂缝最大不过2~3毫
有些地下室由于地势高水位低，固设计时取消止水钢板和橡胶止水条设置，在这种情况下施工相对比较方便，一般常规做法是在“后浇带”部位用钢筋焊成钢架，在钢架上绑扎密目钢丝网，形成一道阻离层施工不方便，需要钢筋和电焊后期钢筋也无法重复使用，浪费资金且不易后期清理，在这里我为大家介绍一种便宜实用的方法，绝属木工活，现通过三维图片一一为大家讲解。 21、1、首先准备一些主材如钢筋支架 22、2、组合模板等
23、 3、在垫层上弹好“后浇带”定位线，一般为800mm宽 24、 4、再按照弹设的控制线配合铝合金做成细石砼坎台，高度随底板保护层厚度，一般为50mm。 25、 5、第二天就可以绑扎基础底板钢筋了，先绑扎底部钢筋，后浇带部位钢筋要与坎台平齐，便于后期立模板
26、 6、底板钢筋全部绑扎完成后进行保护层垫块的支设，按要求一般为800mm*800mm纵横间距排列，并支设在钢筋交点上 27、 7、垫上制作完成的钢筋马磴，间距控制在800mm*800mm为宜，保证上部钢筋不变形不下沉 28、 8、再按图纸设计要求绑扎上部钢筋，后浇带部位上部钢筋要与下部钢筋对齐
29、 9、从剖面看如下 30、 10、安装组合模板，一般宽度随网眼净尺寸，高度随底板厚度加100mm，逐个进行排列 31、 11、一侧排列完成后，排另一侧的模板，下部要到底
32、 12、为了保证单块组合板的稳定性，全部组合板排列完成后应对下部和上部用木方进行连接，每隔二米钉一个钉，下部可采用短木料逐个对接排列，便于后期取出。如果后浇带端部有空间可从端部进出，木料可取长些的 33、 13、再进行下部横向支撑，确保浇筑砼时不会胀模 34、 14、再进行上部支撑安装
优秀工程细部做法 工程细部做法图片汇编 何赛 2011年05月
前言 我公司的工程质量通过近来的加大力度管理，不断的规范整顿，工程实体质量已取得了明显提高。但目前工程质量总体水平与国内先进水平比较，还存在较大差距，由于建筑市场不规范，人员整体素质不高，管理力量不强，有些项目重经营、轻管理、重效益、轻质量，部分工程仍然存在较多质量通病，个别工程质量还存在质量陷患，精品工程特色不突出，数量还不多。为逐步消灭质量通病，不断推进公司工程质量水平的提高，以创优质精品工程为龙头，公司组织有关人员研究工作，开拓思路，收集了大量的资料、图片，结合公司当前的实际情况，编制了《工程细部做法》，力求继续通过这种形式，演示对此，客观分析，找出差距，寻求办法，针对性地制定措施，真正精细化管理，带动我公司工程质量管理整体水平的提高，实现公司质量工作目标。
第一篇房产项目 目录 一、基础及地下防水工程 二、钢筋工程 三、模板工程 四、混凝土工程 五、二次结构 六、装饰装修工程 七、屋面工程 八、管道、电气、设备等安装
一、基础工程 1、土方工程 （1）土方开挖基底控制标高要引至基坑内，在基槽侧壁作出标志。 （2）将基础周边1米范围的基底清理干净，做垫层砌防水保护墙，为基础施工创造条件。（3）土方施工做到基底平整，边坡挂线进行找坡，棱角整齐，美观。
2、防水工程 （1）防水混凝土 ①防水混凝土的变形缝、施工缝、后浇带、穿墙管道埋设件的设置和构造必须满足设计要求，严禁有渗漏。 ②防水混凝土结构表面应坚实、平整，不得有露筋、蜂窝等缺陷；埋设件位置应正确。 ③防水混凝土结构表面的裂缝宽度不应大于0.2mm，并不得贯通。 ④防水混凝土结构厚度不应小于250mm，允许偏差为+15mm、-10mm；迎水面钢筋保护层不小于50mm，允许误差±10mm。 （2）卷材防水层 ①卷材防水层及其转角处、变形缝、穿墙管道的细部做法必须符合设计要求。 ②卷材防水层的基层应牢固，洁净、平整不得有空鼓、松动 起砂和脱皮现象，基层阴阳角处应做成圆弧形，圆弧半径不小于50mm。 ③卷材防水层的搭接缝宽度，短边150mm、长边100mm，允许误差-10mm，搭接缝应粘接牢固，密封严密，不得有皱折，翘边、鼓泡等缺陷。 ④侧墙卷采防水层的保护层与防水层应粘接牢固，结合紧密，厚度均匀一致。 （3）细部构造 ①变形缝、施工缝、后浇带、穿墙管道、埋设件的细部构造做法必须符合设计要求。 ②止水带中心线应与变形缝中心线重合，止水带应固定牢靠、平直，不得有扭曲现象。 ③穿墙管止水环与主管或翼环与套管应连续满焊，并作防腐处理。 ④接缝处混凝土表面应密实、洁净干燥，密封材料应嵌填严密、粘接牢固，不得有开裂、鼓 泡和下塌现象。 .
后浇带工程做法 1. 底板后浇带的临时封闭措施： 后浇带临时放置期间，为防止杂物进入带内，采取以下封闭措施，在后浇带两侧，紧贴砼铺设两条木方，上边覆盖900mm宽模板，并与木方钉牢，接缝严密。顶板后浇带防护参照底板。立墙后浇带防护见施工图。 2. 底板后浇带部位的钢筋防护： a. 后浇带部位的钢筋必须按设计要求施工，不得随意甩茬和 割断。 b. 为了便于在底板后浇带内进行支模，清扫等工作，应在底 板上层筋上预留操作间，此部位钢筋在后浇带浇筑前再进 行绑扎施工。 c. 后浇带内裸露钢筋涂刷聚合物水泥砂浆，加以保护。 d. 顶板及立墙后浇带内钢筋防护参照底板。 3. 顶板后浇带模板支设： 顶板后浇带的模版同两侧顶板模板一同安装，以确保后浇带浇捣后在模板拆除时，其外表与相邻两侧砼构件平整一致。在一起安装模板过程中，后浇带位置的模板，必须保持独立的支撑

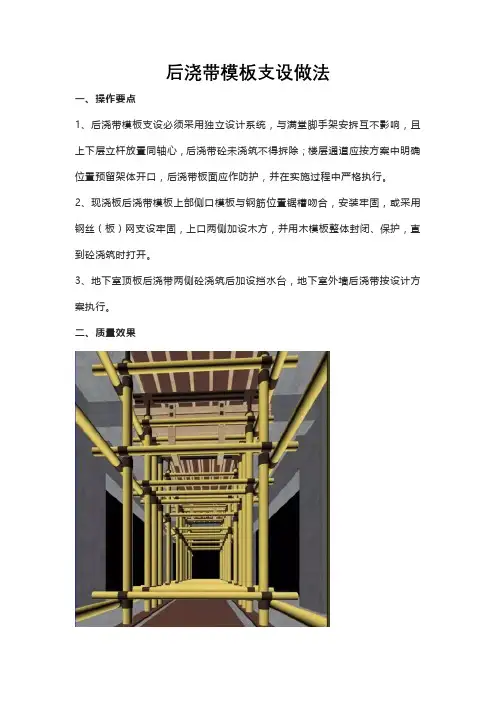

体系，并确保两侧构件在浇捣时和模板支撑拆除后，后浇带模板支撑无松动，不变形。后浇带处的模板宽度2400mm。模板支设过程中还要考虑到后浇带两侧模板拆除后材料外运通道的预留。 4. 底板后浇带砼的浇筑和养护： a. 砼的配合比按图纸设计要求施工。 b. 后浇带的砼处理：将模板及杂物清除，表面浮渣及松散砼 剔除干净，露出坚实，粗糙的面，钢筋上的水泥浆清除干净， 并冲洗干净，浇水湿润，排除积水。 c. 砼要振捣密实，防止漏振、欠振、过振现象。保证砼的浇 筑质量。 d. 待砼初凝后，用塑料薄膜加草袋覆盖，并洒水养护保持湿 润，不少于14天。 e. 顶板及立墙后浇带砼浇筑、养护参照底板。 签字： 采薇雅苑项目部 2014年11月19日
工程施工细部做法之防水工程 一、防水混凝土施工缝： 1、防水混凝土应连续浇筑，需要留设施工缝时，墙体水平施工缝应留在高出底板表面不小于300mm的墙体上；拱（板）墙结合的水平施工缝宜留在拱（板）墙接缝线以下150mm~300mm处；墙体有预留孔洞时，施工缝距孔洞边缘不宜小于300mm。垂直施工缝应避开地下水和裂隙水较多的地段，并宜与变形缝相结合。 2、水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，然后铺设净浆或涂刷混凝土界面处理剂、水泥基渗透结晶性防水涂料等材料，再铺30~50mm厚1:1水泥砂浆，并及时浇灌混凝土。 3、垂直施工缝浇灌混凝土前，应将其表面清理干净，再涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料，并及时浇灌混凝土。 4、施工缝采用遇水膨胀止水条时，应将止水条嵌固在缝表面预留槽内。所选止水条应具缓胀性能，其7d的净膨胀率不宜大于最终膨胀率的60%。 5、施工缝采用中埋止水带时，应确保止水带位置准确、固定牢固。 二、变形缝防水施工： 1、变形缝处混凝土结构的厚度不应小于300mm，采用中埋式止水带中心线应和变形缝中心线重合，止水带不得穿孔或用铁钉固定。 2、中埋式止水带在转角处宜采用直角专用配件，并应做成圆弧形，转角半径不小于200mm。止水带的接槎不得甩在转角处，且应留在边墙较高部位，接头宜采用热压焊。 3、止水带宜采用专用钢筋套或扁钢固定，防止位移。 中埋式止水带变形缝：

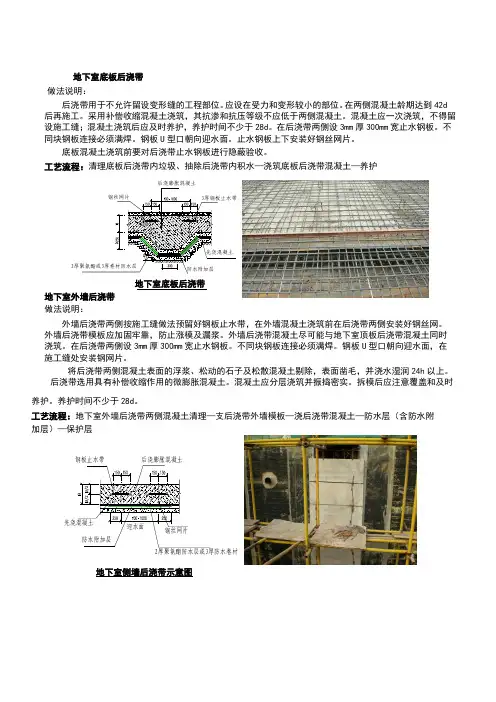

专用止水带钢筋套： 4、采用遇水膨胀止水条时，应将止水条嵌固在缝表面预留槽内。所选止水条应具缓胀性能，其7d的膨胀率不宜大于最终膨胀率的60%。 三、后浇带防水施工： 1、后浇带应设在受力和变形较小的部位，间距宜为30m~60m，宽度宜为700~1000mm。后浇带可做成平直缝，结构主筋不宜在缝中断开，如必须断开，则主筋搭接长度应大于45倍主筋直径，并应按设计要求增加附筋。 后浇带防水结构： 2、后浇带应在其两侧混凝土龄期达到42d后再施工。高层建筑的后浇带应按设计规定
在高层建筑物中，由于功能和造型的需要，往往把高层主楼与低层裙房连在一起，裙房包围了主楼的大部分。从传统的结构观点看，希望将高层与裙房脱开，这就需要设变形缝；但从建筑要求看又不希望设缝。因为设缝会出现双梁、双柱、双墙，使平面布局受局限，因此施工后浇带法便应运而生。 一、施工后浇带的功能 施工后浇带分为后浇沉降带、后浇收缩带和后浇温度带，分别用于解决高层主楼与低层裙房间差异沉降、钢筋混凝土收缩变形相减小温度应力等问题。这种后浇带一般具有多种变形缝的功能，设计时应考虑以—种功能为主，其他功能为辅。施工后浇带是整个建筑物，包括基础及L：部结构施工中的预留缝(“缝”很宽，故称为“带”)，待主体结构完成，将后浇带混凝土补齐后，这种“缝”即不存在，既在整个结构施工中解决了高层主楼与低居裙房的差异沉降，又达到了不设永久变形缝的目的。 二、施工后浇带的作法 一般高层主楼与低层裙房的基础同时施工，这样回填土后场地平整，便于上部结构施工。对于上部结构，无论是高层主楼与低层裙房同时施工，还是先施工高层，后施工低层，同样要按施工图预留施工后浇带。 对高层主楼与低层裙房连接的基础梁、上部结构的梁和板，要预留出施工后浇带，待主楼与裙房主体完工后(有条件时再推迟一些时间)，再用微膨胀混凝土将它浇筑起来，使两侧地梁、上部梁和板连接成一个整体。这样做的目的是为了把高层与低层的差异沉降放过一部分，因为高层主楼完成之后，一般情况下，其沉降量已完成最终沉降量的60％-80％，剩下的沉降量就小多了，这时再补齐施工后浇带混凝土，二者差异沉降量就较小—厂，这部分差异沉降引起的结构内力，可由不设永久变形缝的结构承担。对于施工后浇收缩带，宜在主体结构完工两个月后侥筑混凝土，这时估计计混凝土收缩量已完成60％以上。
2018建筑工程施工细部做法图例1、建筑物外檐： 1.1墙砖粘贴： 1.1.1排砖： 1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。 2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。（参看效果图）
鹰嘴 1.1.2砖缝 砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应 先勾水平缝再勾竖缝。水平缝与竖缝相交点做成 “×”字，勾缝表面应平整光滑。
1.2外檐挑沿滴水线做法： 1.2.1外檐面砖滴水做法 窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm ，旋脸做成锐角，形成鹰嘴。 做 做 法 1.2.2抹水泥滴水做法 腰檐、装饰线突出墙面宽度<60mm 做鹰嘴；≥60mm 做滴水线（槽）。滴水线（槽）宽、深各10mm 。距檐边和窗膀的距离见图。 1.2.3在檐下先抹40～60㎜翻边，在其中部镶贴10×10mm 塑料分格条。室内室外旋脸 20 30 15~20
1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm塑料条。塑料条转角处剪成“八”字对角. 1.3散水做法：
20mm 1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。断缝宽度一致，胶面平整、光滑。断缝宽度：20mm 。 1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。 1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。 1.4沉降观测点做法： 1.4.1设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔8~12m 均匀设置一个。 1.4.2沉降标牌设置：统一采用建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘 50㎜.。坡道门口 缝中填柔性材料 20
施工逢、后浇带及预留洞口处理方案 一、工程概况 本工程位于沈阳市西南部，西临胜利大街，东临长白二街，南临规划路。本工程为新加坡城I期工程第IX标段，工程总建筑面积71514㎡，其中9#、10#、11#、12#楼为多层地上6层，标准层层高2850mm；20#、21#、22#、23#楼为地下1层、地上26层，地下一层层高5800mm、5700mm、5400mm。地上26层；1层层高3500mm，标准层为2900mm；21A#为地上2层网点；地下车库为地下1层，车库层高3600mm，局部3400mm。耐火等级为一级，设计年限为50年，抗震设防烈度为7度。 工程名称：新加坡城I期工程第IX标段 建设单位：沈阳圣淘沙房屋开发有限公司 监理单位：深圳俊迪监理有限公司沈阳分公司 设计单位：沈阳市建筑设计院 施工单位：中天建设集团东北公司 二、工程特点及难点 （1）本工程由4幢26层单体建筑及地下车库组成，应重点注意各单体施工流程的安排，同时加强技术、质量、安全、工期、文明施工等各项管理。 （2）本工程为住宅楼，而工程施工质量的好坏直接体现在质量通病的预防上，所以，本工程在施工期间应重点注意质量通病的防治，如六渗一漏、楼板砼裂缝等。 （3）本工程均为26层，层高一楼3.5M，二至二十六楼均为2.9M，施工时应充分重视各
单体外立面平整度、垂直度的控制。 （4）本工程地下车库与20#、21#、22#、23#楼相连，高差、荷载相差大，地下车库基础底板开始设置了沉降后浇带与伸缩后浇带和加强带，把地下室分为十三块，沉降后浇带设计要求楼房主体结构封顶后施工，伸缩后浇带待其两侧混凝土龄期达到15天后方可施工，增加了施工难度。施工时应重点注重各分项工程的流水施工，注意安装各单体的施工流程，以缩短工期。 （5）本工程地下室及地下车库占地面积大，又型成了大面积开花多个工作面同时开始施工。 （6）地下车库顶板上将履土栽种树木、花草等绿化或道路，所以施工时除了重点注意地下室底板和外墙防水砼的施工外，还应重点注意顶板防水砼的施工质量。 （7）针对以上一些工程地点，本公司在编制施工方案时特突出重点、精心组织、科学规划，以确保整个方案的科学性、合理性、有效性与可行性。 二.施工缝、后浇带的设置 在工程的施工过程中，为防止建筑物沉降和砼收缩对工程质量的影响，也有是为了施工工序的需要，留置必要的施工缝是工程中不可避免的，后浇带也属于施工缝，施工缝如果处理不好将影响砼的整体性，因此施工缝就成了砼工程中的一个薄弱环节，施工缝的设置必须按设计要求和施工规范设置。 本工程按设计要求分别设置沉降后浇带和伸缩后浇带，沉降后浇带必须在主体结构封顶、建筑物沉降稳定后方可施工，伸缩后浇带必须在其两侧砼浇筑15d后方可施工；在剪力墙上设置水平施工缝，施工缝设置于离地下室地面高度400mm处，为防止渗水，沿水平施工缝设置通长3×300折边止水钢板；基础底板及外墙沉降后浇带按设计要求分别设置底
后浇带专项施工方案 一、工程概况 本工程车库地下室一层，主楼地下室两层，均相互贯通，地上主楼11栋；地下室平面面积达5.86万m2 ，整个基坑同时进行施工；因基坑面积大和局部荷载不一致，所以设计就设置了后浇带；后浇带宽800mm，总长达4841.6m，其中底板后浇带2369m，地下室外墙后浇带83.6m，地下室内墙后浇带20m，地下室顶板后浇带2369m。地下室防水等级为Ⅱ级。本工程后浇带根据其功能分为：沉降后浇带和温度后浇带两类，主楼周边为沉降后浇带（也兼有温度后浇带的功能），其余均为温度后浇带；后浇带设置在基础底板、地下室外墙、地下室内墙及车库顶板上。 二、后浇带做法分类 根据设计要求，后浇带按其做法分为四类： 1. 底板后浇带施工示意图
2.地下室外墙后浇带 地下室外墙后浇带施工示意图3.地下室内墙后浇带 内墙后浇带施工示意图 4.地下室顶板（梁）后浇带 地下室顶板后浇带施工示意图
梁后浇带施工示意图 三、后浇带设计要求 1.混凝土要求 混凝土构件中心与外表面的最大温差不高于25度，并控制降温速度，浇灌混凝土后及时采用塑料薄膜或喷养护剂及草帘等进行保温和保温养护，也可采用粉煤灰改善混凝土的黏塑性，并可代替部分水泥,减少混凝土的用水量和水泥用量，减少水化热(当掺量为水泥用量的15%时,可降低水化热约15%)，还可减少混凝土中的孔隙，提高密实性和强度，提高抗裂性。粉煤灰的掺量约为水泥用量的15%~30%，地下室结构底板，外墙板，顶板采用复合型SY-K膨胀纤维抗裂防水剂掺量为胶凝材料的12％。后浇带混凝土强度比构件混凝土强度提高一个标号（C35 P6）。 2.钢筋要求 2.1.本工程后浇带，均设有垂直于后浇带的加强钢筋。 2.2.后浇带钢筋成品保护。由于后浇带钢筋外露时间较长，所以在钢筋安装完，就需对外漏钢筋采取防锈保护措施，刷素水泥浆，再用模板覆盖。 3.混凝土浇筑时间要求 3.1.沉降后浇带。原则上是根据主楼结构施工时，沉降量的大小及速度来取决封闭时间，但本工程经设计核算，施工至地上十层时，便可对沉降后浇带进行封闭施工。 3.2.温度后浇带。原设计及规范要求，后浇带两侧混凝土后浇筑的一侧的时间，往后60天可封闭后浇带，但考虑工期及施工条件等因素，经与设计沟通，本工程温度后浇带可在原设计基础上，提前15天对后浇带进行封闭施工。
地暖工程施工细部做法（图解说明） 1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。 常规地暖施工层次解剖图 2、卫生清理，建筑垃圾及灰 尘
3、绝热层的铺设： 铺设绝热层的地面应平整、干燥、无杂物。墙面根部应平、直且无积灰现象。绝热层的铺设应平整，绝热层相互间的接缝应严密。直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。 聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40 重视边角隔热层的设置和就位伸缩缝的设置： 1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。 2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。 3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按 GB/T11970中的方法抗压强度测定，同上 厚度测量，随机抽检 4、铺反射膜
后浇带预留清理坑做法 国际购物广场基础底板后浇带划分长，共计1.3万米，划分34个区域。浇筑砼（劳务队）未（按照技术部交底）进行及时清理，一浇筑基础底板时，二浇筑上层结构时，砼浆流入或散落砼掉入基础底板后浇带，造成后浇带内堆积废弃砼较多。后人工清理废弃砼时因砼堆积量较大，后浇带处因钢筋加密间距小（间距100，个别区域钢筋叠加间距50），而清理砼必须清至底层钢筋下保护层，施工困难大。据统计不完全，共用人工、材料费约30万元，不包括浪费废弃砼的费用。 （我项目技术部痛定思痛，吸取教训、以警后戒），通过与相关设计单位够沟通及组织内部研讨，制定以下预控方法： 在后浇带上每隔一段距离设一清理坑，按1%向清理坑找坡，用高压气泵及时将溢流、散落砼吹至清理坑，集中清理回收利用。此清理坑大小根据基础底板为非抗震构件，C40砼强度等级，计算清理坑尺寸如下： 必须满足后浇带宽度根据11G01-33第93页“基础底板后浇带HJD 构造”宽度≥（L L+60）且大于≥800 第1种按照50%错开搭接：后浇带宽度计算为 2.3倍L L=29×16×1.4×2.3=1494.08=1500，为制作、绑扎及施工方便，后浇带宽度取为1600>11G01-33第93页后浇带跨度规定 长钢筋长1600，短钢筋长650见附图一~三 第2种100%搭接：1.6倍L L=29×16×1.6=742=750（设计要求端部
做焊接补强，10倍直径），为制作、绑扎及施工方便，后浇带宽度取为850>11G01-33第93页后浇带跨度规定，见附图四~六 清理坑间距计算，取两根9米钢筋搭接 2倍L筋—L L—（1.6+0.65）=9×2—0.65—2.25=15.1米 清理坑间距计算，取两根12米钢筋搭接 2倍L筋—L L—（1.6+0.65）=12×2—0.65—2.25=20.1米 因本工程轴间间距8.4米，按大部分钢筋排布清理坑间距宜取15.1间距，其他工程应根据轴线间距取值。找坡示意图见图七 图一图二 图三图四
技 术 交 底 记 录 工程名称 交底部位 后浇带防水做法技术交底 工程编号 日 期 2014年5月23日 交底内容： 1.地下车库及住宅楼后浇带防水做法技术交底。 2.施工准备 2.1施工前，必须进行技术交底工作，技术交底有主管工长主持，主管工长、技术人员、施工队伍负责人签字后，方可进行支设工作。 2.2进场的橡胶止水带、膨胀止水条必须符合设计要求和现行国家产品标准要求。 3.节点做法： 底板后浇带 外贴式止水带 用筛网或快易网封口 搭接5cm，用瞬干胶粘贴 止水钢板 外贴式止水带 橡胶止水带底板后浇带防水做法 底板与墙体交接处后浇带防水做法 膨胀止水条 模板钢筋 混凝土结构 图例： 底板 外墙 3.1外贴式止水带光滑面向迎水面，与混凝土面一平。 3.2膨胀止水条与侧壁橡胶止水带搭接10cm 。 3.3遇水膨胀止水条随后浇带二次浇注时放置，第一次浇筑混凝土时留置凹槽，凹槽截面尺寸为50×50mm 。 技术负责人： 交底人： 接交人：
用竹胶板覆盖保护 后浇带顶板 外贴式止水带用筛网或快易网封口 顶板后浇带防水做法 止水钢板 膨胀止水条 模板 钢筋 混凝土结构图例： 木方 筛网或快易网 顶板 外墙 外贴式止水带 橡胶止水带 搭接5cm，用 瞬干胶粘贴 外墙与顶板交接处后浇带防水做法 3.4止水带中心线应和后浇带中心线重合，止水带应固定牢靠、平直，不得有扭曲现象，且不得穿孔或用铁钉固定。 3.5墙体外贴式止水带用木方间隔固定，用筛网或快易网封口。 3.6顶板外贴式止水带在混凝土浇筑完后安放，表面和混凝土面一平。 3.7顶板混凝土浇筑完后用竹胶板覆盖在后浇带上保护，必须将外贴式止水带完全包裹，竹胶板上严禁踩踏、堆放重物、行走。 3.8注意成品保护，不得破坏已安装的止水带、止水钢板、止水条。 技术负责人：交底人：接交人：
建筑后浇带标准做法与技术要求 一、施工准备 1.1 技术准备 1、后浇带施工前应对材料、施工时间、现场状况进行检查核对，以确定对设计与规范的符合性，预测施工后对功能的有效性，并做好核对记录。 2、确定施工方案，针对后浇带不同的部位，不同的功能要求，不同的现场情况，编制满足设计规范和工艺要求的施工技术措施。 3、对施工操作人员进行书面技术交底，其主要内容为：施工前、施工中、施工后应注意的事项和操作要求、细部构造及技术质量要求。 4、应熟悉设计图纸、本施工工艺标准及相关技术规程，对后浇带的做法、位置、配筋进行了解，以确定后浇带上述内容的合理性，并确定是否提出修改建议。 1.2 材料要求 1、品种规格 1）后浇带混凝土所用碎石应根据所浇后浇带的钢筋密度确定，一般为5~31.5㎜，含泥量不得大于1.0%,泥块
含量不得大于0.5%。 2）后浇带的砂子应采用中砂，含泥量不得大于3.0%,泥块含量不得大于1.0%。 3）中埋式止水钢板宜用3㎜厚400㎜宽的折形钢板条。 4)钢丝网宜采用密目钢丝网和30×30型钢丝网，两种钢丝网配套使用。 2、质量要求： 1）碎石应满足试配强度要求且检验结果应符合 《JGJ53标准》。 2）砂子应采用河砂或山砂，不得用海砂，且检验结果应符合《JGJ52标准》。 3）粉煤灰应用II级以上。 4）外加剂必须用合格一等品。 5）水泥应用32.5R以上的普通水泥或硅酸盐水泥。 6）拌和用水应用饮用水或水质符合国家现行标准 《混凝土拌合用水标准》JGJ63的规定的水源。 7）止水带表面不允许有开裂、缺胶、海绵等影响使用的缺陷，中心孔偏心不允许超过管状断面厚度的1/3；止水带表面允许有深度不大于2㎜、面积不大于16㎜2 的凹痕、气泡、杂质、明疤等缺陷不超过4处；止水带的

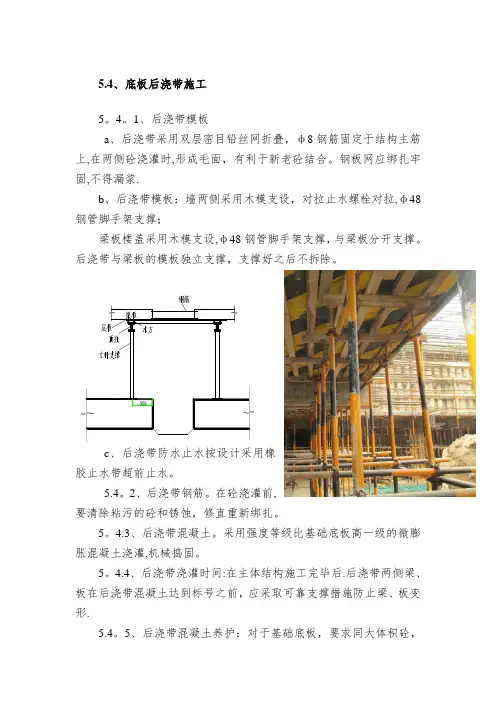

5.4、底板后浇带施工 5.4.1、后浇带模板 a、后浇带采用双层密目铅丝网折叠，φ8钢筋固定于结构主筋上，在两侧砼浇灌时，形成毛面，有利于新老砼结合。钢板网应绑扎牢固，不得漏浆。 b、后浇带模板：墙两侧采用木模支设，对拉止水螺栓对拉，φ48钢管脚手架支撑； 梁板楼盖采用木模支设，φ48钢管脚手架支撑，与梁板分开支撑。后浇带与梁板的模板独立支撑，支撑好之后不拆除。 c、后浇带防水止水按设计采用橡 胶止水带超前止水。 5.4.2、后浇带钢筋。在砼浇灌前， 要清除粘污的砼和锈蚀，修直重新绑扎。 5.4.3、后浇带混凝土。采用强度等级比基础底板高一级的微膨胀混凝土浇灌，机械捣固。 5.4.4、后浇带浇灌时间：在主体结构施工完毕后。后浇带两侧梁、板在后浇带混凝土达到标号之前，应采取可靠支撑措施防止梁、板变形。 5.4.5、后浇带混凝土养护：对于基础底板，要求同大体积砼，即
保温法养护，其它同常规养护。 5.4.6、后浇带保护：在后浇带位置处铺设层板，层板两边用小红砖压实，基础后浇带还必须留设抽水口。 5.4.7、超前止水带的设置 在筏板基础底板增超前后浇带的止水结构，施工做法：
5.4.7.1后浇带垫层浇筑完成后,先做好防水。 5.4.7.2绑扎底部横向附加钢筋和水平钢筋。 5.4.7.3中间小凹槽内用50mm厚聚苯板填充，两边用15mm厚模板包围，上面铺上橡胶止水带，然后中间用同样50mm厚聚苯板填充，两边用15mm后模板包围。 5.4.7.4采用Φ14钢筋截成底板厚度长,作为立柱，立柱底部焊接于底部钢筋上； 5.4.7.5立柱焊接完毕后，将露头的钢筋头割掉； 5.4.7.6后浇带大凹槽内放置400mm宽成小卷的钢丝网，将钢丝网展开铺垫于后浇带边线处的钢筋下，居中铺设，然后将钢丝网两边兜起（800mm），采用扎丝绑扎于底板下层钢筋网片上； 5.4.7.7将止水钢板用拉杆（Φ14）焊接于钢筋网片上； 5.4.7.8止水钢板上焊接立柱（Φ14）并绑扎钢丝网片。

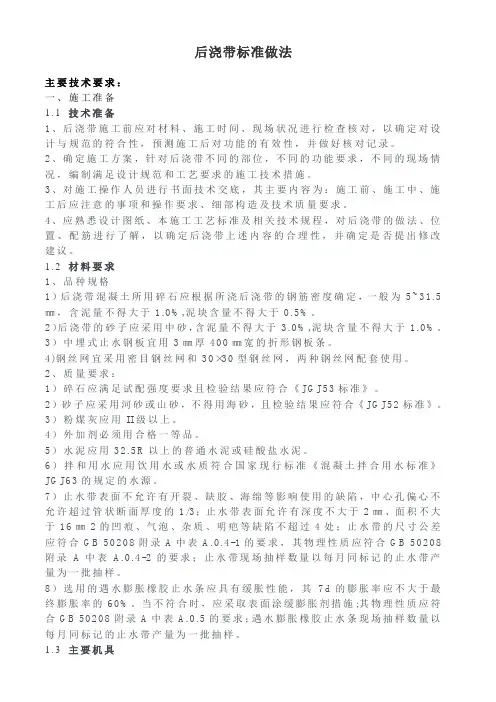

后浇带标准做法 主要技术要求： 一、施工准备 1.1 技术准备 1、后浇带施工前应对材料、施工时间、现场状况进行检查核对，以确定对设计与规范的符合性，预测施工后对功能的有效性，并做好核对记录。 2、确定施工方案，针对后浇带不同的部位，不同的功能要求，不同的现场情况，编制满足设计规范和工艺要求的施工技术措施。 3、对施工操作人员进行书面技术交底，其主要内容为：施工前、施工中、施工后应注意的事项和操作要求、细部构造及技术质量要求。 4、应熟悉设计图纸、本施工工艺标准及相关技术规程，对后浇带的做法、位置、配筋进行了解，以确定后浇带上述内容的合理性，并确定是否提出修改建议。 1.2 材料要求 1、品种规格 1）后浇带混凝土所用碎石应根据所浇后浇带的钢筋密度确定，一般为5~31.5㎜，含泥量不得大于1.0%,泥块含量不得大于0.5%。 2）后浇带的砂子应采用中砂，含泥量不得大于3.0%,泥块含量不得大于1.0%。3）中埋式止水钢板宜用3㎜厚400㎜宽的折形钢板条。 4)钢丝网宜采用密目钢丝网和30×30型钢丝网，两种钢丝网配套使用。 2、质量要求： 1）碎石应满足试配强度要求且检验结果应符合《JGJ53标准》。 2）砂子应采用河砂或山砂，不得用海砂，且检验结果应符合《JGJ52标准》。3）粉煤灰应用II级以上。 4）外加剂必须用合格一等品。 5）水泥应用32.5R以上的普通水泥或硅酸盐水泥。 6）拌和用水应用饮用水或水质符合国家现行标准《混凝土拌合用水标准》JGJ63的规定的水源。 7）止水带表面不允许有开裂、缺胶、海绵等影响使用的缺陷，中心孔偏心不允许超过管状断面厚度的1/3；止水带表面允许有深度不大于2㎜、面积不大于16㎜2的凹痕、气泡、杂质、明疤等缺陷不超过4处；止水带的尺寸公差应符合GB 50208附录A中表 A.0.4-1的要求，其物理性质应符合GB 50208附录A中表 A.0.4-2的要求；止水带现场抽样数量以每月同标记的止水带产量为一批抽样。 8）选用的遇水膨胀橡胶止水条应具有缓胀性能，其7d的膨胀率应不大于最终膨胀率的60%。当不符合时，应采取表面涂缓膨胀剂措施;其物理性质应符合GB 50208附录A中表 A.0.5的要求；遇水膨胀橡胶止水条现场抽样数量以每月同标记的止水带产量为一批抽样。
